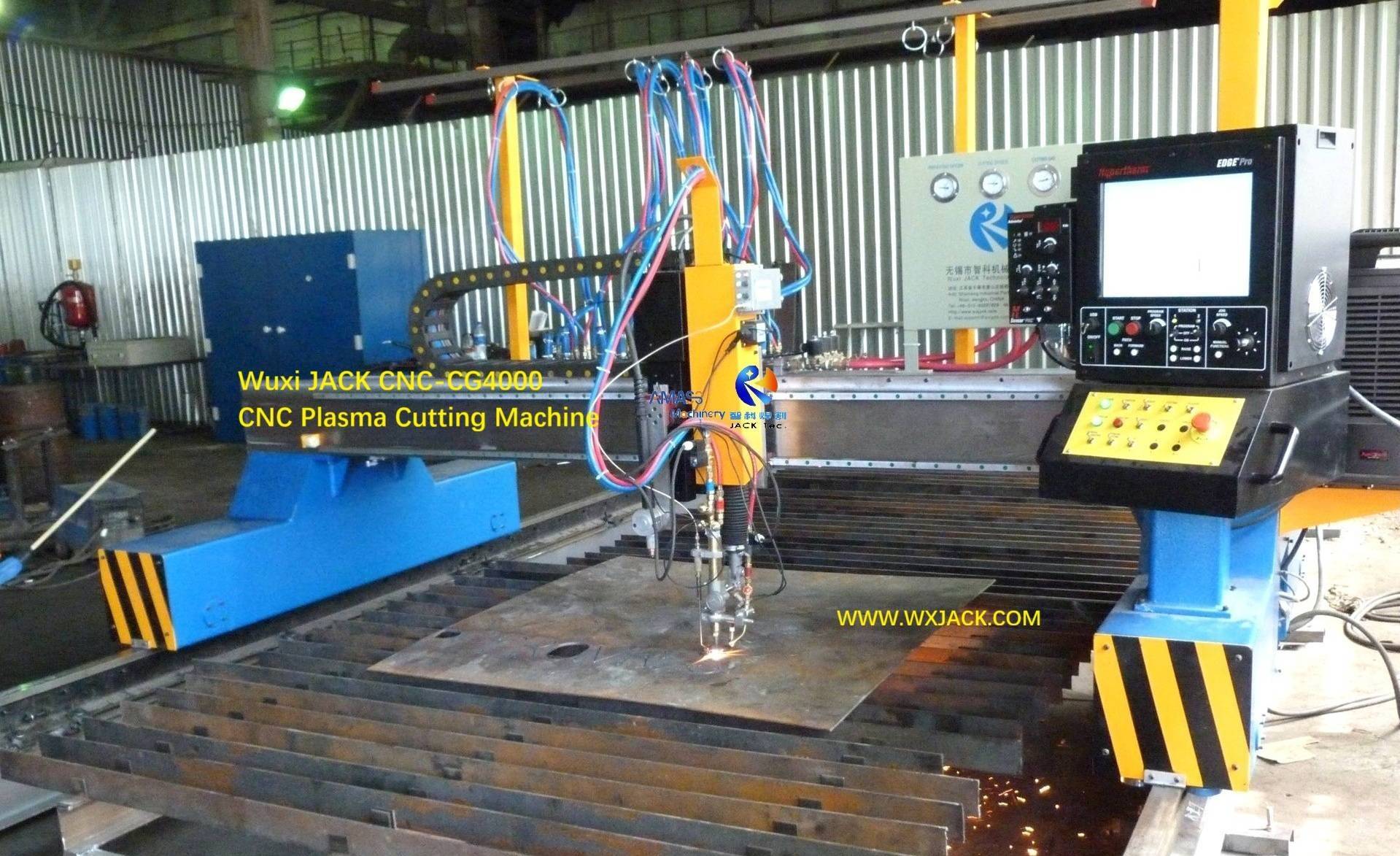

Cortadora por plasma CNC Wuxi JACK,

¡Corte de una amplia variedad de materiales de chapa metálica para el cliente!

1 Máquina cortadora de placas CNC 23- IMG_4605

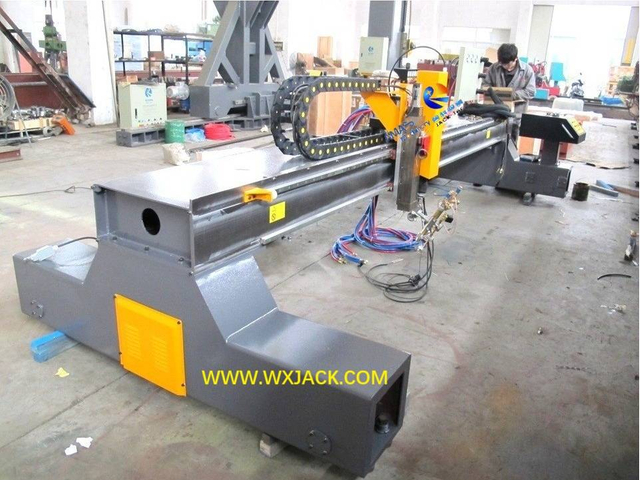

3 Máquina cortadora de llama CNC 34- IMG_6260

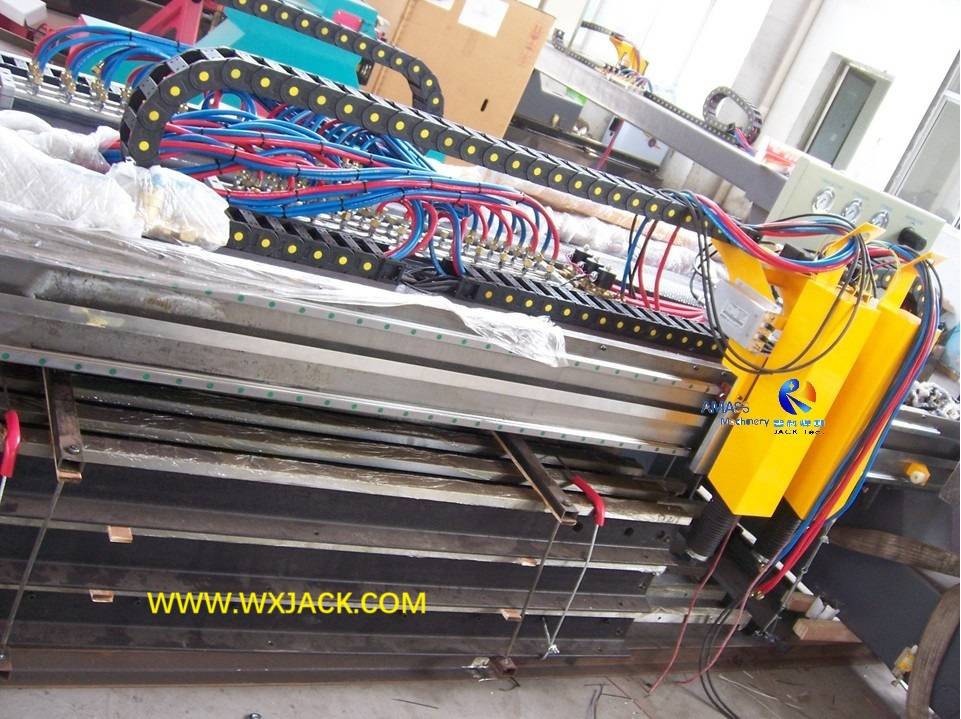

4 Máquina de corte por plasma CNC 38- IMG_2946

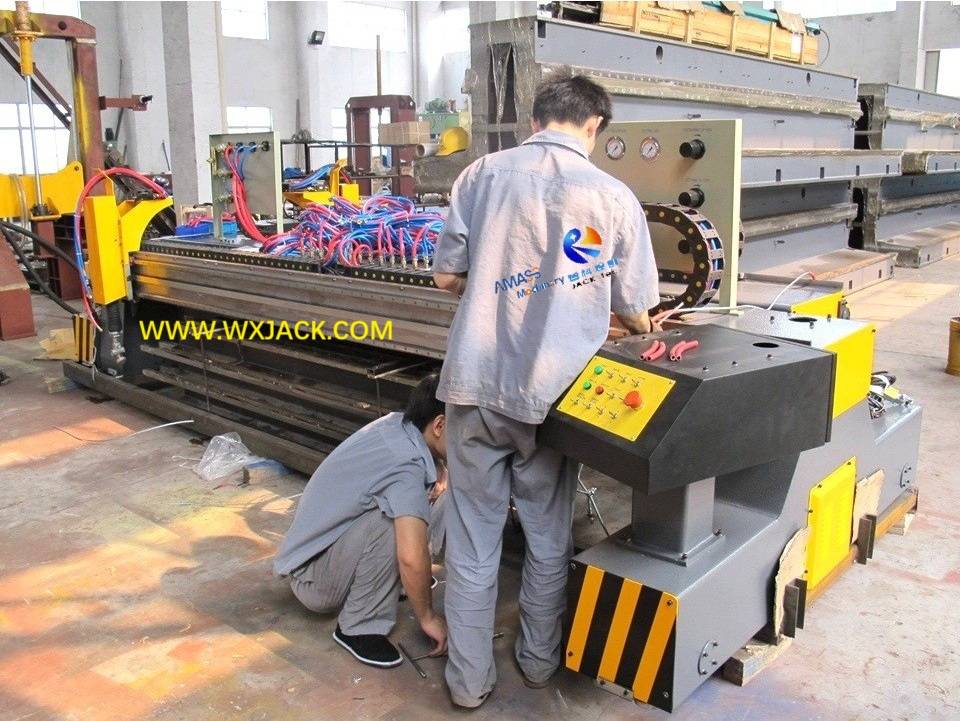

8 Máquina cortadora de placas CNC 27- IMG_4608

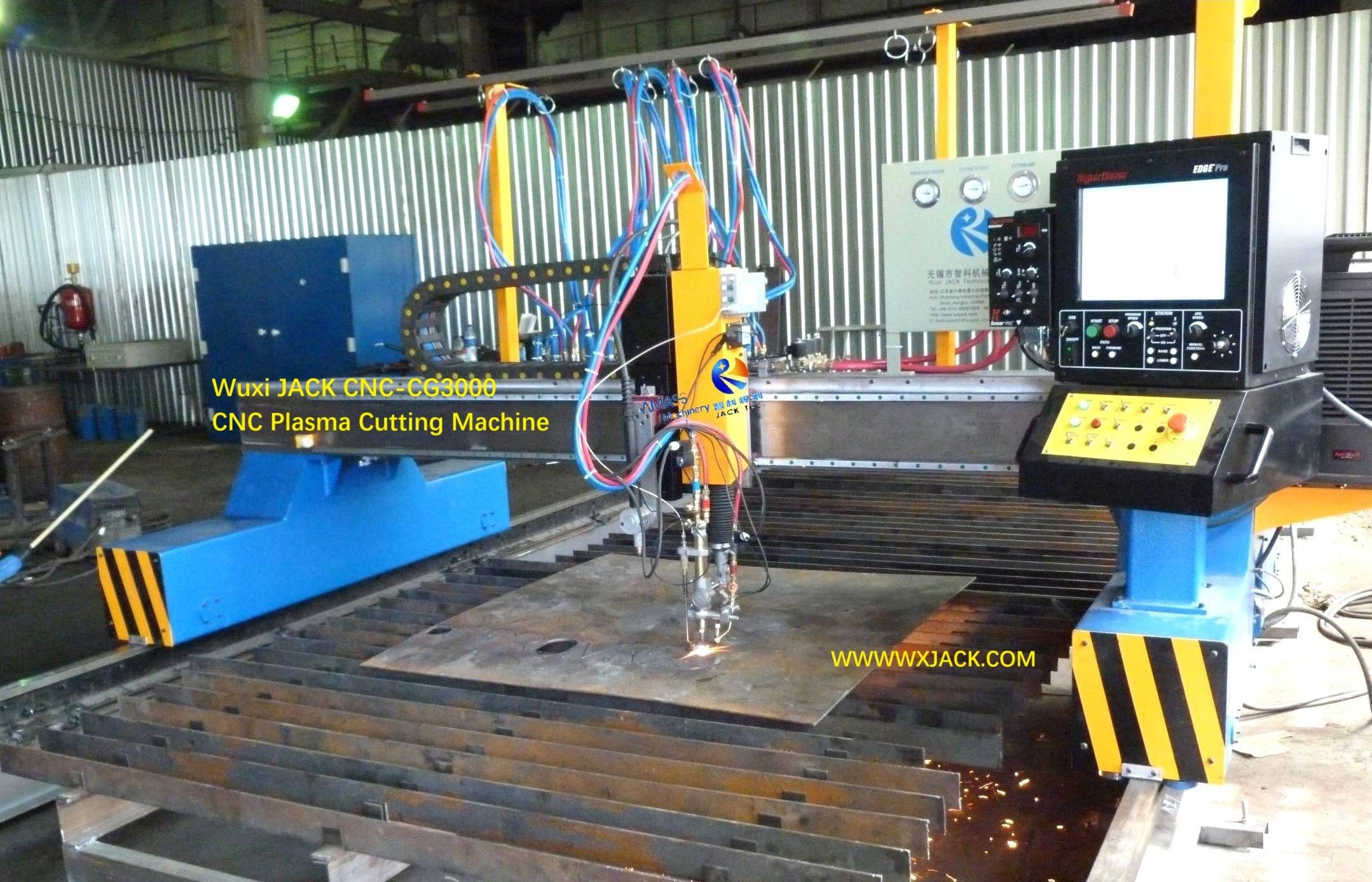

Función y aplicación de la máquina cortadora por plasma CNC

A. Resistencia técnica y puntos fuertes de la máquina cortadora de placas CNC por plasma:

1. Uso: La máquina de corte por plasma CNC corta láminas de metal en piezas terminadas de varios contornos, a alta velocidad y con perfecta precisión:

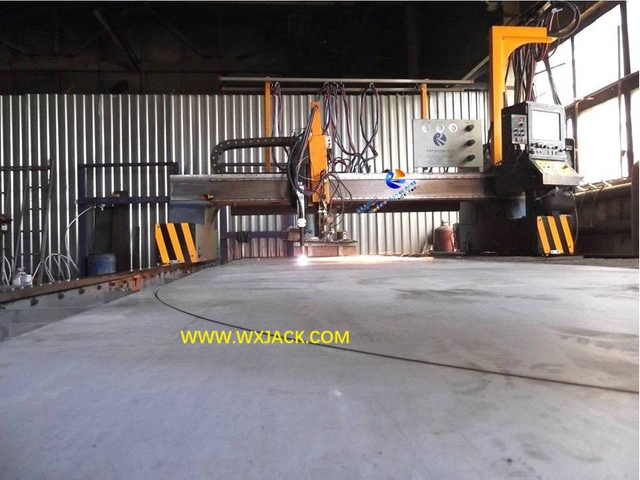

Un conjunto de máquinas cortadoras por plasma CNC Wuxi JACK cortan placas de chapa metálica: (Figura 1)

Máquina de corte por plasma CNC Fig1 25

2. Posición: La máquina de corte por plasma CNC fue desarrollada sobre la base de Máquina cortadora de placas CNC por llama.Esta cortadora de plasma CNC es un producto de gama media y alta de Máquina de corte CNC por plasma de llama, reduciendo la brecha entre el corte por llama y el corte por láser en términos de costo/rugosidad y velocidad de corte;

3. Características técnicas de la máquina cortadora por plasma CNC:

1) Disponible para cortar todo tipo de materiales metálicos: El cortador de plasma CNC no se limita a cortar acero al carbono.En cambio, la máquina cortadora CNC por plasma también se puede aplicar para cortar chapa de acero inoxidable/aleación/Al/bronce...;
2) Con una velocidad de corte obviamente mayor que la máquina cortadora CNC de llama: Los 3000~ 5000 mm/min.la velocidad de corte de la máquina cortadora por plasma CNC puede ofrecer una productividad de 3 a 5 veces mayor en comparación con la máquina cortadora de placas CNC por llama, cuando se corta en el mismo rango de espesor de chapa metálica;
3) Control de brillo y deformación en la ranura de corte: Un área más pequeña que afecta el calor alrededor del punto de corte del cortador de plasma CNC garantiza una deformación mucho menor del producto terminado y casi ningún efecto de escoria en el corte.Esto promete piezas de trabajo recortadas de alta calidad entregadas por una máquina de corte por plasma CNC;
4) Estructura mecánica flexible y más adecuada: Además del marco de pórtico móvil convencional de la cortadora por plasma CNC, la máquina cortadora por plasma CNC también se puede diseñar y fabricar en una estructura de mesa estacionaria compacta para lograr un rendimiento de corte de alta precisión;O en forma de cortadora de plasma CNC subacuática, para lograr un funcionamiento respetuoso con el medio ambiente de la máquina cortadora de plasma CNC:

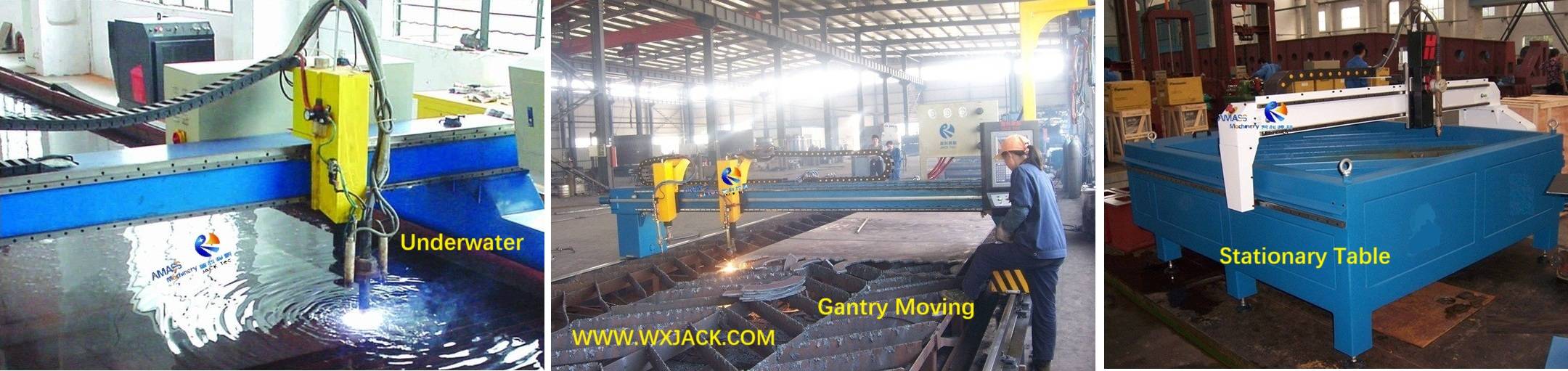

Los tres tipos comunes de marco mecánico en la máquina de corte por plasma CNC: (Figuras 2, 3, 4)

Fig2 3 4 Máquina cortadora de placas CNC por plasma de llama 2

5) Enrutamiento simple de tubos de gas de corte térmico en una cortadora de plasma CNC:

a) En llamas Máquina cortadora de placas CNC, hay 3 formas de cortar el despliegue de gas: precalentamiento de combustible de oxígeno;Cortar el combustible de oxígeno;Corte de acetileno/propano, que debe disponerse tanto en dirección longitudinal como transversal a una distancia de más de 20 m a lo largo de toda la zona de trabajo de la máquina cortadora CNC con llama;
b) Comparativamente, La máquina de corte por plasma CNC solo implica el enrutamiento de cables de corta distancia desde la fuente de alimentación de plasma hasta la antorcha de corte, que generalmente está dentro del alcance de 5 m como máximo.

B. Amplia aplicación de la máquina cortadora CNC con cortador de plasma CNC:

1. Sitios aplicables: Beneficiándose de los puntos fuertes enumerados anteriormente, la máquina de corte por plasma CNC se utiliza generalmente para el uso de corte de formas de 'alta gama', en sitios de aplicación con demanda estricta, tales como: Procesamiento de carcasas en productos mecánicos y eléctricos/logotipos publicitarios/artesanías. decoración, etc

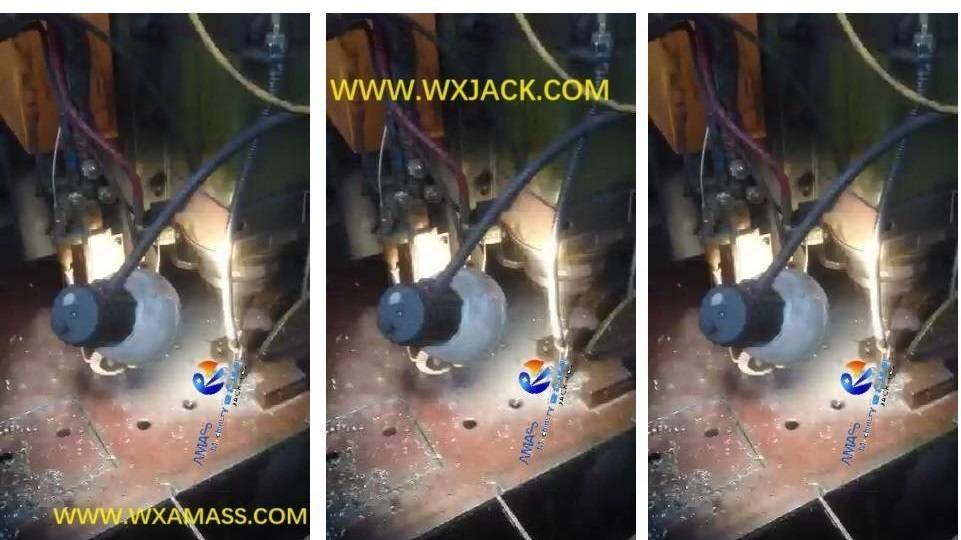

2. Extendido a la función de perforación: Algunos clientes requieren un cortador de plasma CNC también con capacidad de perforación mecánica, especialmente para uso en estructuras de acero.Para satisfacer esta demanda, Wuxi JACK desarrolla con éxito una máquina cortadora de placas CNC con función integrada, convirtiéndola en un conjunto de 'Máquina cortadora y perforadora de placas CNC':

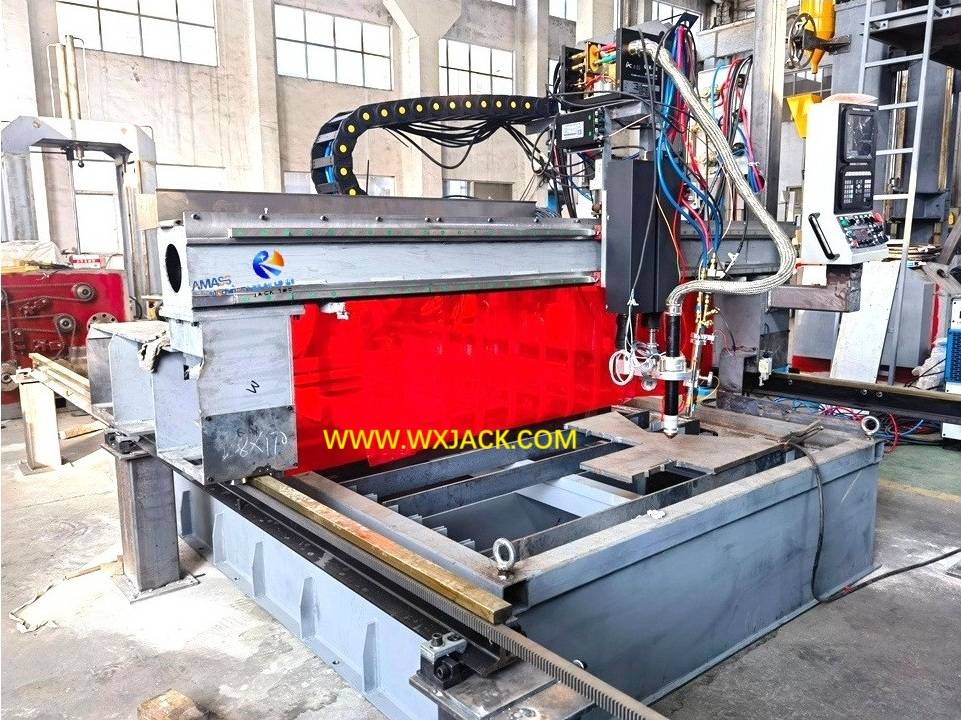

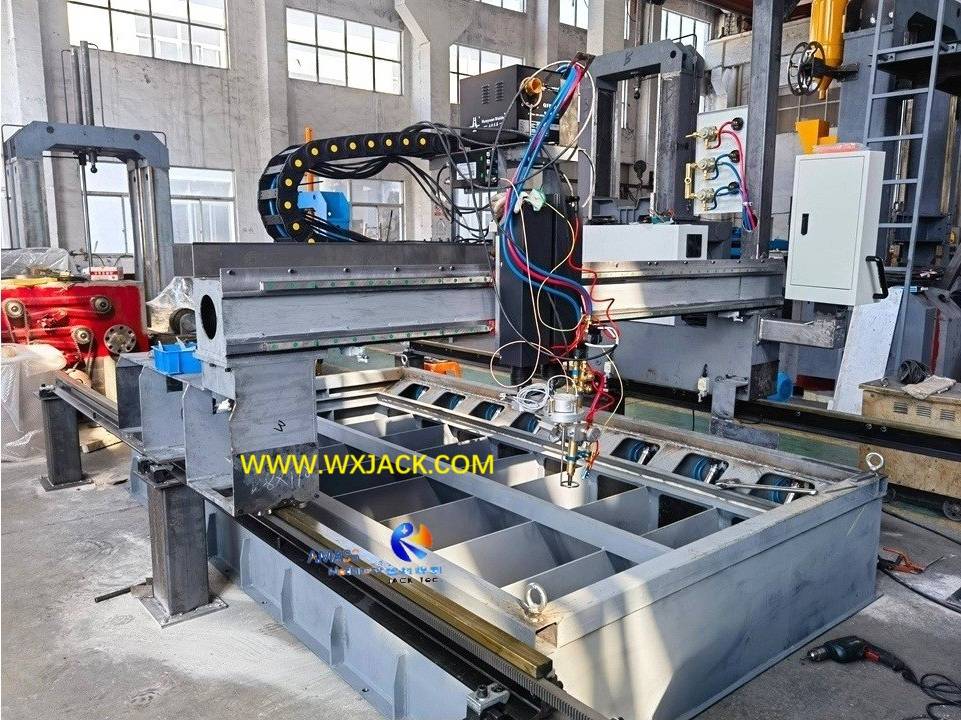

3. Máquina cortadora y perforadora de placas CNC Wuxi JACK CNC-CD3009: (Fig.5)

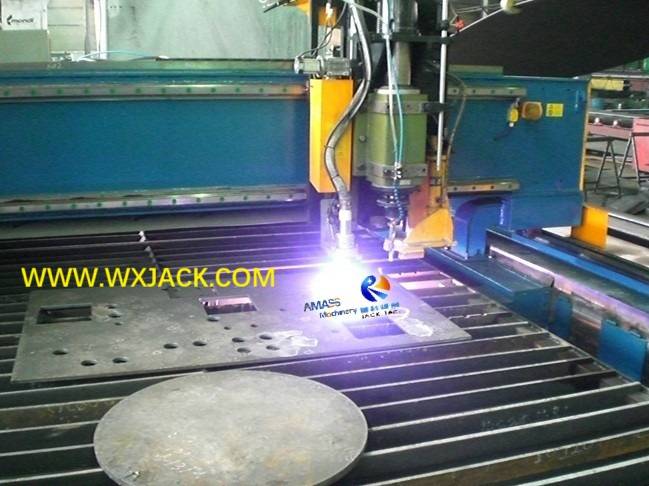

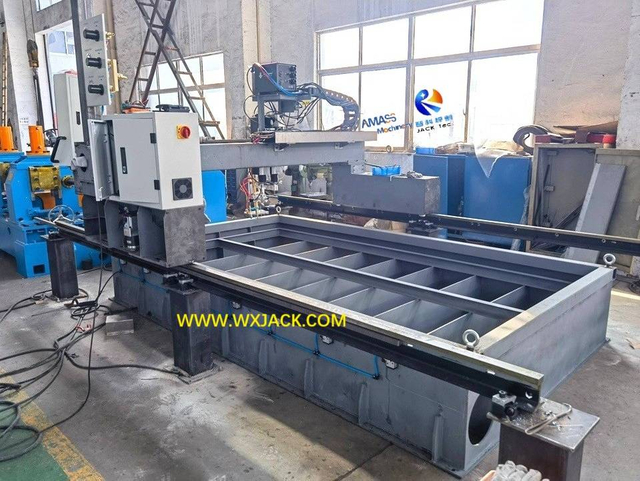

Máquina cortadora y perforadora de placas CNC Fig5 1

C. Tecnología de corte adoptada en la máquina cortadora por plasma CNC:

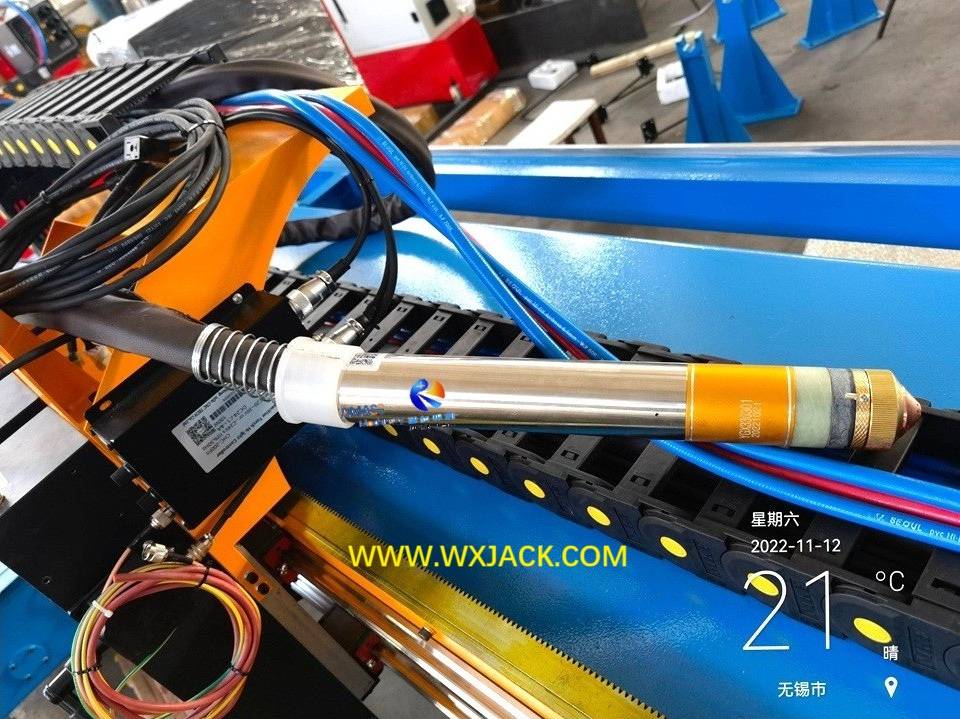

1. Herramienta de corte y principio: La máquina de corte por plasma CNC adopta aire comprimido ionizado de alta velocidad como medio de corte, que irradia un arco eléctrico de alta temperatura durante el corte y, a su vez, derrite la placa de metal instantáneamente, para generar de manera eficiente y precisa la ranura de corte con el cortador de plasma CNC;

2. Sistema de corte por plasma de la máquina cortadora por plasma CNC: Fuente de alimentación de plasma / Antorcha de corte para fines especiales y su controlador de altura de tipo voltaje de arco: (Figuras 6, 7, 8)

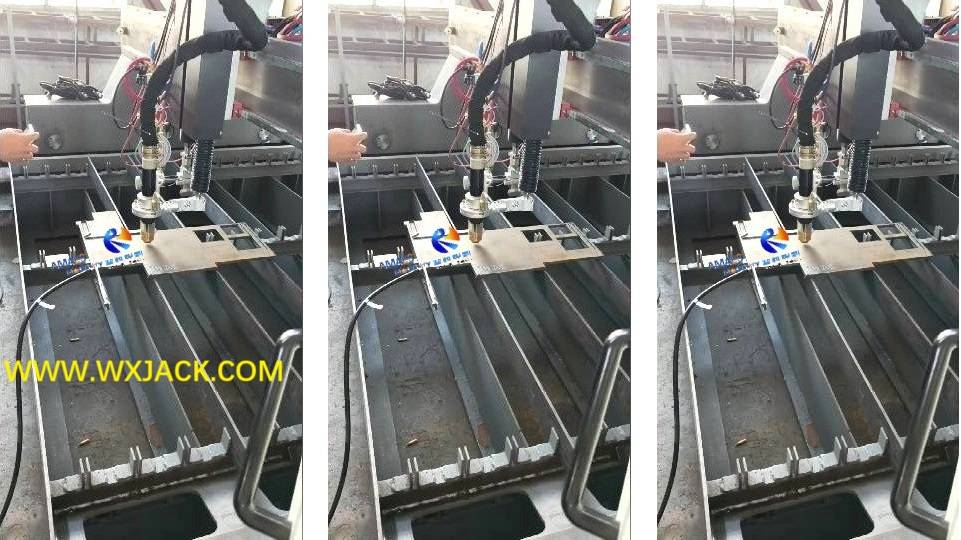

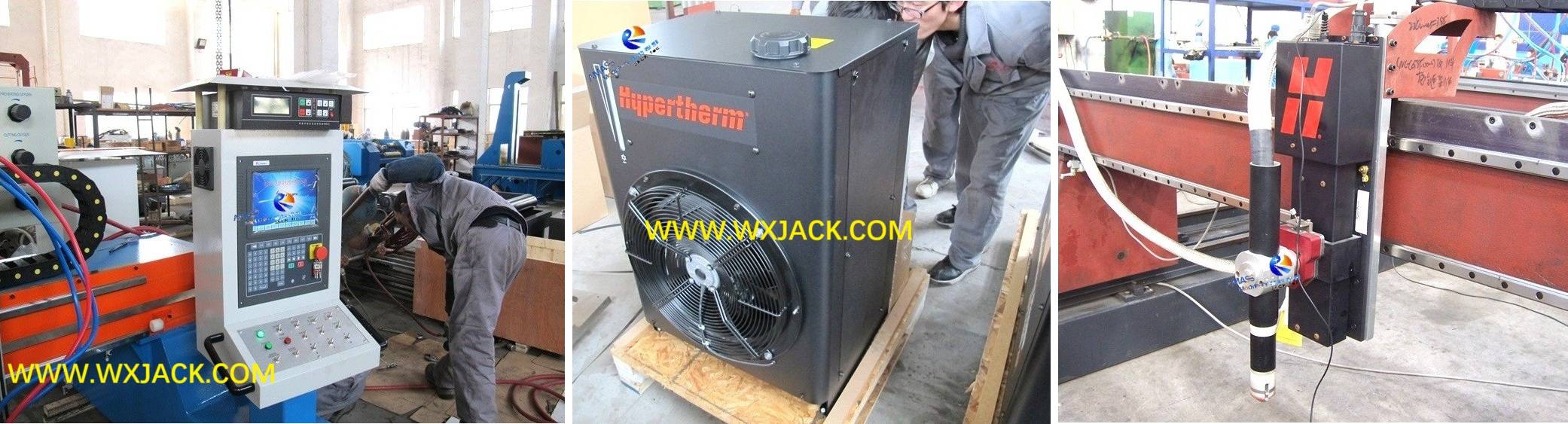

Fig. 6 7 8 Cortadora de plasma CNC Máquina cortadora CNC 77

3. Revisión rápida y general sobre la familia de productos de la máquina cortadora CNC por llama y plasma, se ilustra en la página web de diapositivas resumidas: 'Descripción general de la máquina cortadora de placas CNC Wuxi JACK'.

Amplia variedad de diseños y configuraciones de la máquina cortadora CNC con cortador de plasma CNC Wuxi JACK Flame

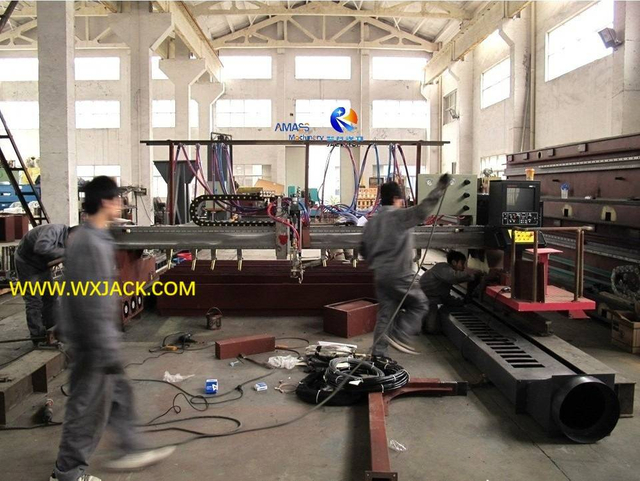

Control de proceso de fabricación y unidades principales de la máquina de corte por plasma CNC Wuxi JACK

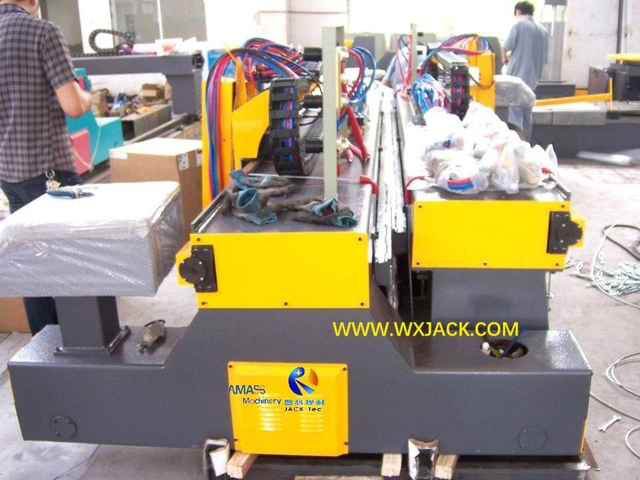

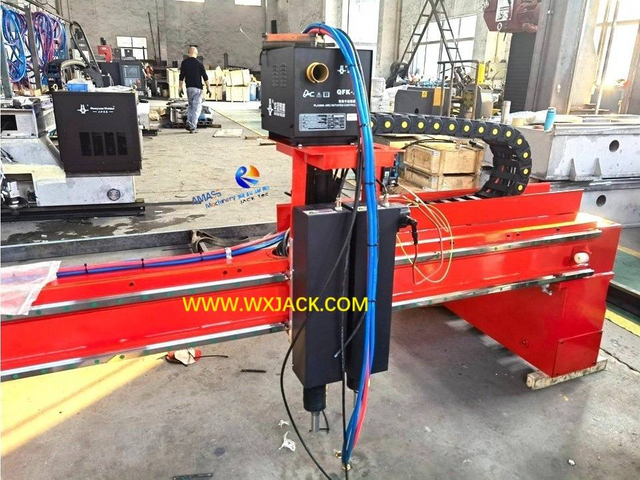

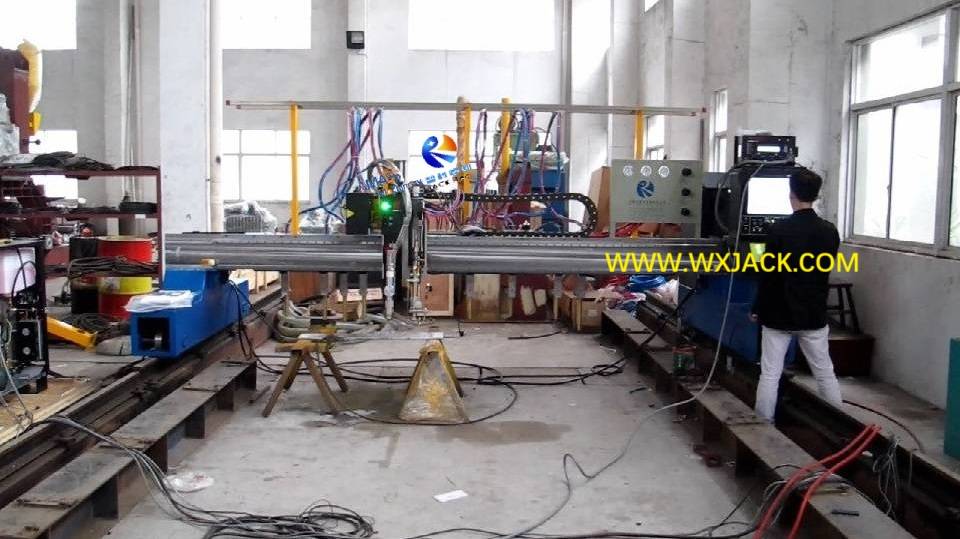

2 CNC Plasma Cutter CNC Cutting Machine 91

3 CNC Plasma Cutter CNC Cutting Machine 9

6 CNC Plasma Cutter CNC Cutting Machine IMG_20221112_092917

7 CNC Plasma Cutter CNC Cutting Machine IMG_20221112_092923

Cortadora de plasma CNC J1 Máquina cortadora CNC 78

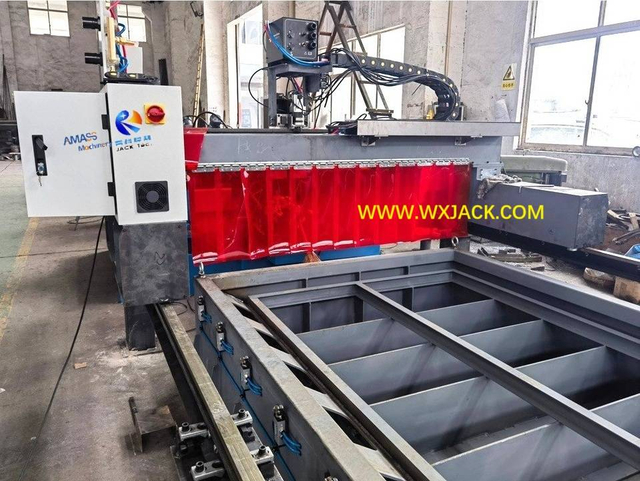

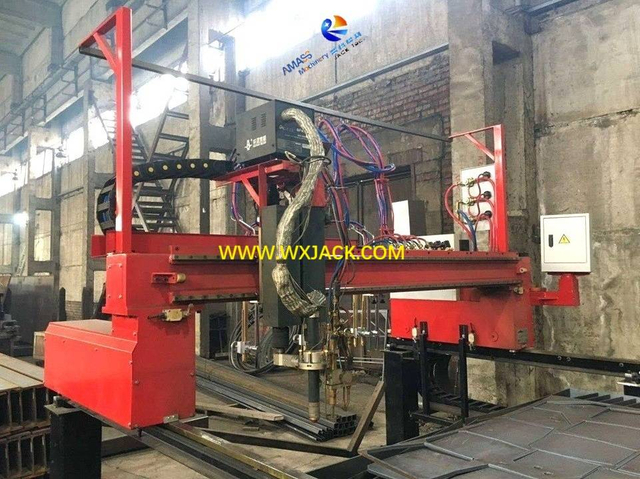

Máquina de corte por plasma CNC con llama J2 90

Puntos de control técnico de la máquina de corte por plasma CNC

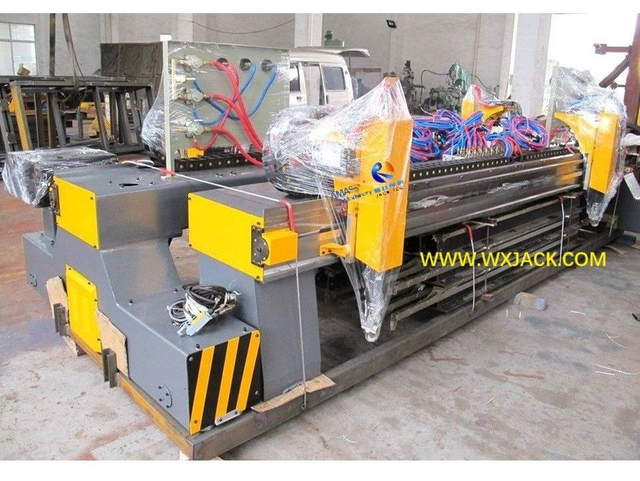

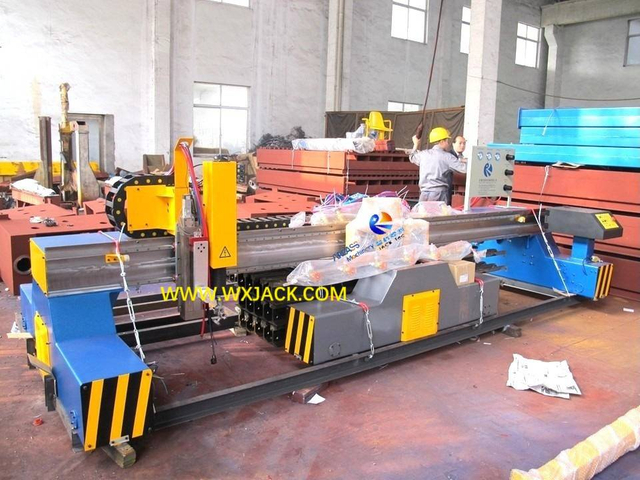

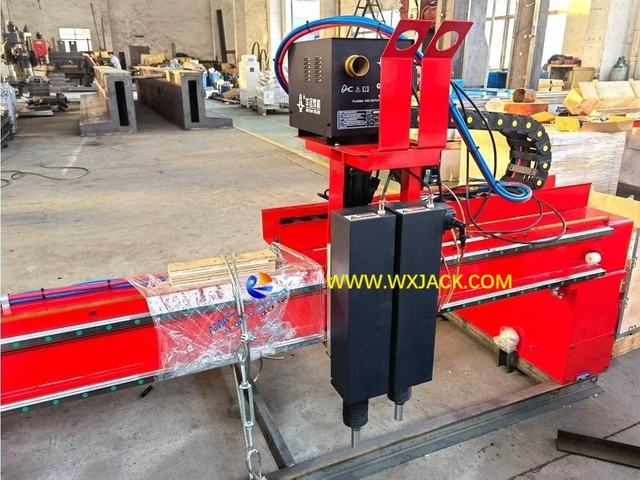

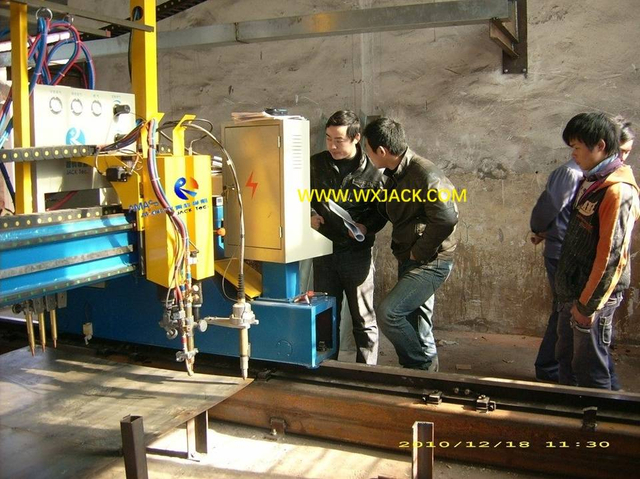

Las fotos de desplazamiento a la izquierda: Orden a la entrega de la máquina cortadora CNC cortadora de plasma Wuxi JACK CNC

Lista de verificación sobre el procedimiento de producción de la máquina cortadora de placas CNC por plasma:

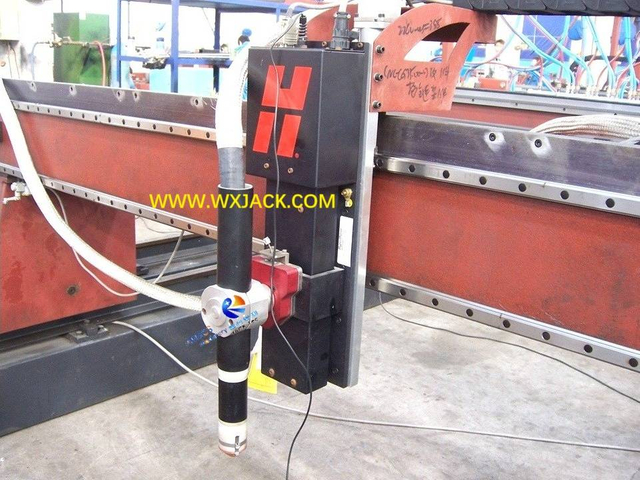

1. Controlador de altura de la antorcha de corte de la máquina cortadora por plasma CNC:

1) Por qué es necesario: En el uso práctico, muchas placas de chapa tienen una superficie irregular, especialmente aquellas de gran tamaño y con un espesor de pequeño a medio.Esto producirá un espacio cambiante entre la punta de corte del cortador de plasma CNC y la superficie de la chapa, lo que trae consigo un impacto negativo en la calidad de corte de la máquina de corte por plasma CNC;
2) Tipo adecuado: Para mantener una distancia constante entre la punta del soplete de corte del cortador de plasma CNC y la lámina de metal, el soplete de corte por plasma de la máquina cortadora de placas CNC debe estar equipado con un controlador de altura del soplete de corte.Para la máquina cortadora por plasma CNC, el controlador de altura del soplete de corte es del tipo de voltaje de arco.

2. Riel guía lineal preciso de alta resistencia de la cortadora de plasma CNC Wuxi JACK Flame:

1) Importancia: Esto es de vital importancia para lograr un rendimiento estable, suave y preciso del soplete de corte en la máquina cortadora por plasma CNC, no solo su movimiento a lo largo del eje X de dirección transversal, sino también del eje Y de dirección longitudinal;
2) Ventajas: El riel guía lineal tiene un peso muerto liviano y poca inercia, lo que garantiza una guía exacta y precisa del soplete de corte durante el funcionamiento de la máquina cortadora de placas CNC, incluso cortando alrededor de esquinas afiladas de chapa metálica.

3. Control de precisión en el riel guía lineal en la máquina cortadora CNC cortadora de plasma Wuxi JACK:

1) La linealidad lateral del riel principal es de 0,3 mm/1000 mm;

2) La linealidad lateral del riel de soporte es de 0,8 mm/1000 mm;
3) La nivelación de la superficie del riel en la cortadora de plasma CNC es de ±0,18 mm/1000 mm;
4) La precisión de posicionamiento de la máquina cortadora de placas CNC por plasma es de ±0,25 mm.

4. Piezas subcontratadas superiores de la cortadora de plasma CNC Wuxi JACK Flame:

Las cuatro unidades más críticas para garantizar el funcionamiento exitoso de la máquina cortadora de placas CNC por plasma incluyen:
1) Controlador CNC;
2) Servocontroladores y motores de accionamiento;

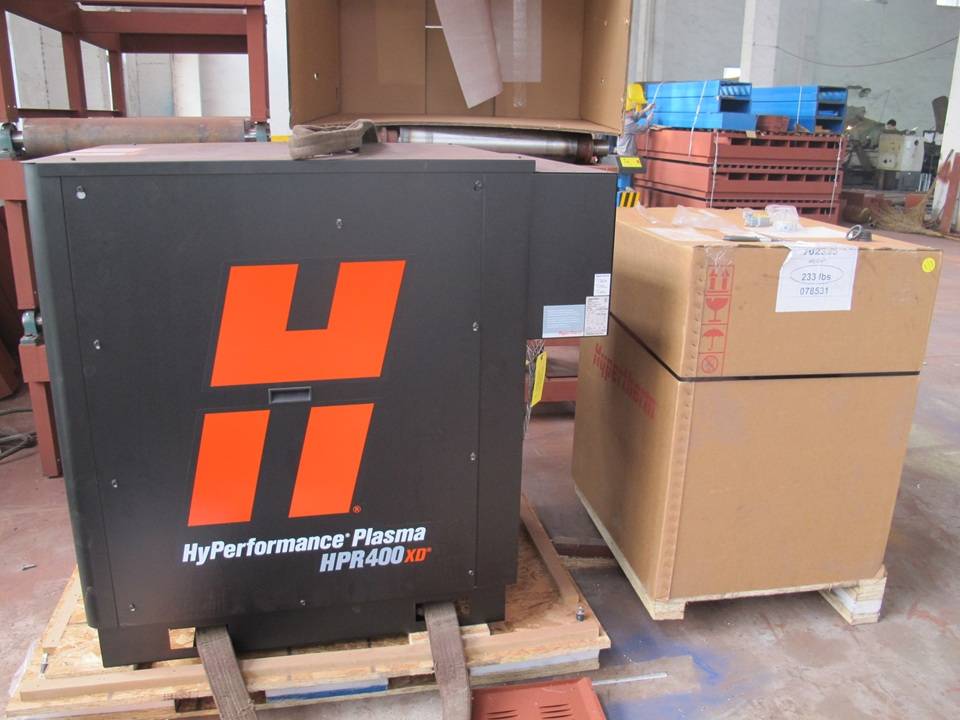

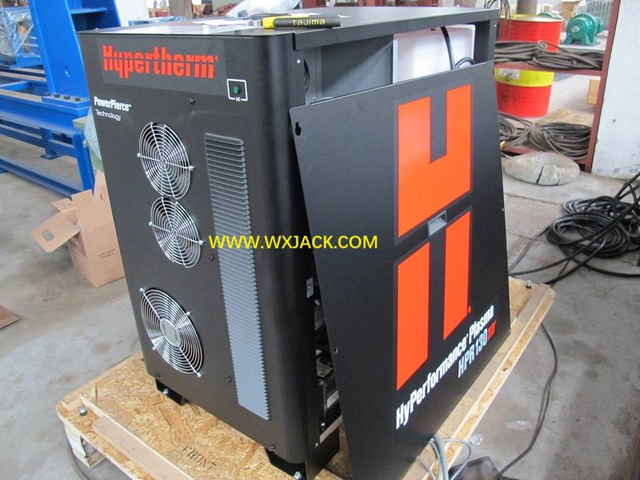

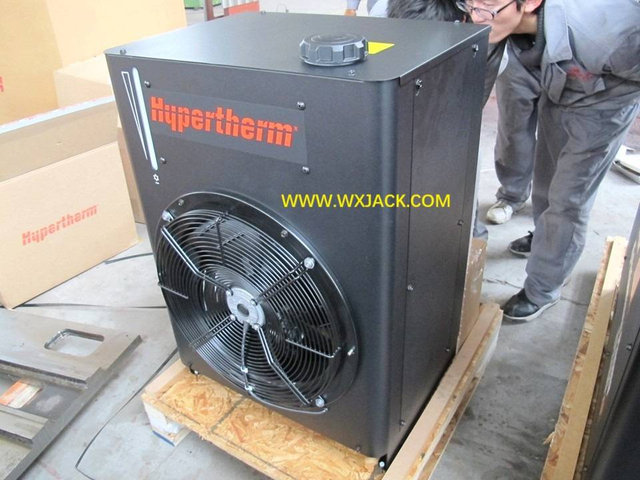

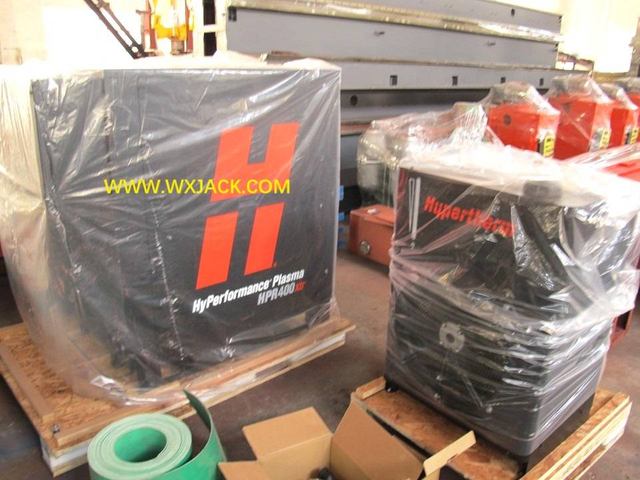

3) Fuente de alimentación de plasma;
4) Antorcha de corte y su IHS (Sensor de altura inicial).

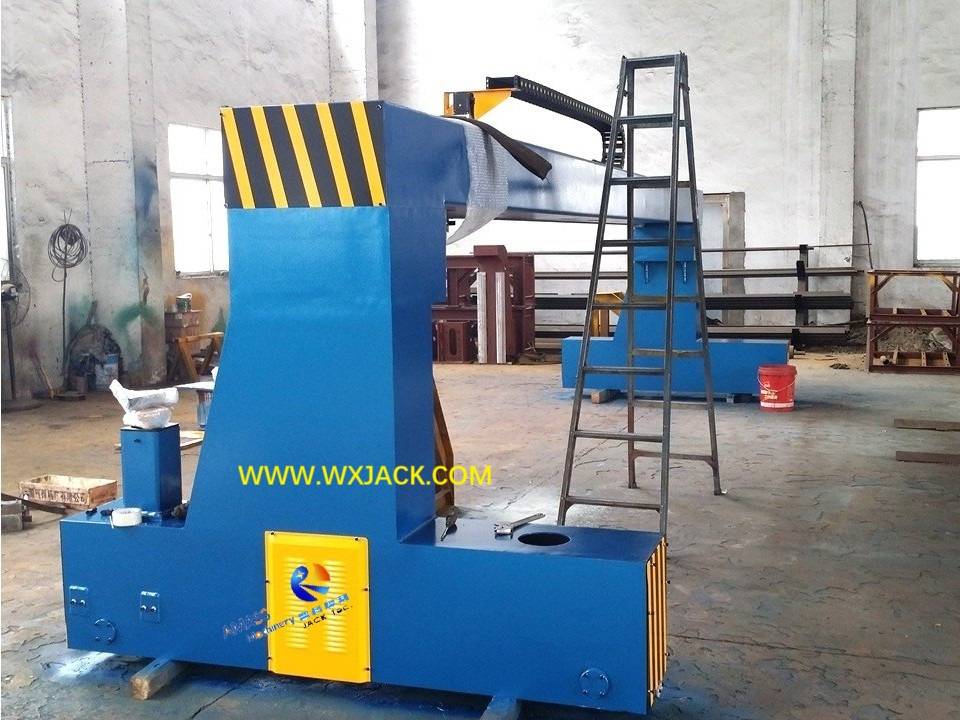

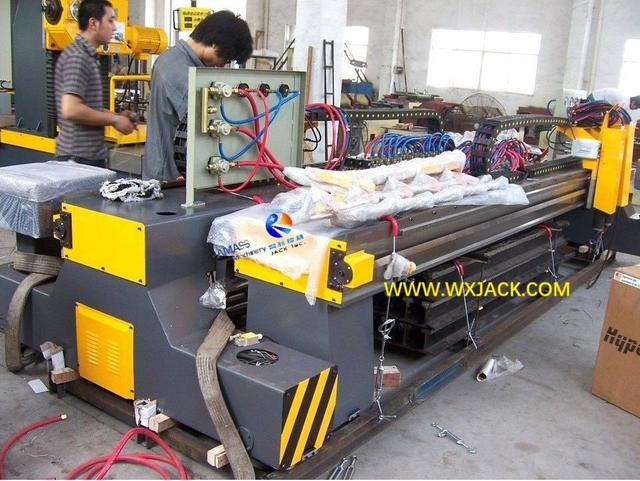

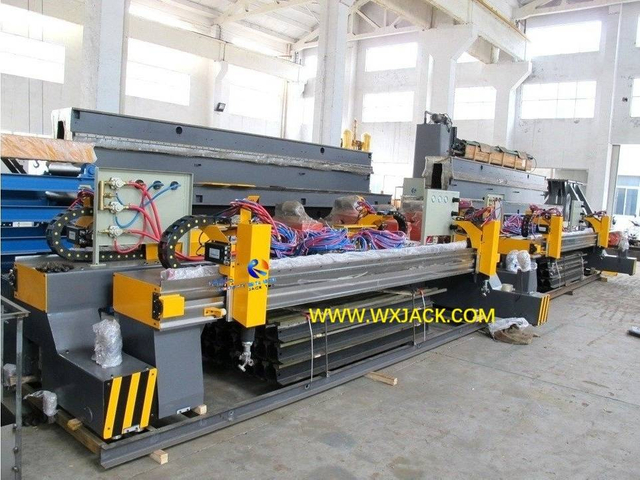

5. Estructura principal mecánica de la máquina cortadora por plasma CNC Wuxi JACK:

La estructura de la caja mecánica de la máquina cortadora por plasma CNC Wuxi JACK tiene un estilo de fabricación integral, que alivia la tensión mediante un tratamiento térmico avanzado.Tiene peso muerto ligero y alta resistencia.

Video de trabajo de la máquina cortadora de placas CNC por llama y plasma Wuxi JACK

Análisis de costos de diseño y fabricación de máquinas cortadoras CNC cortadoras de plasma CNC

1. Estructura modular de la máquina cortadora de placas CNC:

1) La máquina cortadora CNC de la serie CNC-CG tiene la forma de 'modularización': esqueleto básico y unidades funcionales, además de varias configuraciones opcionales;

2) La cortadora de plasma CNC tiene la misma estructura que la máquina cortadora de placas CNC por llama y puede tener funciones integradas.Por eso, la gente a veces lo llama cortador de plasma CNC Flame;
3) Comparativamente, la máquina cortadora CNC por láser se diferencia de la máquina cortadora de placas CNC por llama y plasma, en vista de la estructura y el grupo de funciones;

2. Costo de fabricación de la máquina cortadora CNC con cortador de plasma CNC:

1) En la máquina de corte por plasma CNC, 1 pieza de soplete de corte corresponde a 1 grupo de sistema de corte por plasma.Esto es diferente de la máquina cortadora de placas CNC por llama, cuya cantidad de sopletes de corte se puede aumentar o disminuir más fácilmente;
2) Teniendo en cuenta el alto precio de la fuente de alimentación de plasma y los consumibles, la mayoría de las máquinas cortadoras CNC con cortador de plasma están equipadas con 1 pieza de soplete de corte y 1 grupo de sistema de corte por plasma;

3. Presupuesto de compra de la máquina cortadora de placas CNC por plasma:

1) La cotización de la máquina cortadora por plasma CNC se puede tomar aproximadamente como 'Precio de la máquina cortadora de placas CNC por llama más el precio del sistema de corte por plasma';
2) Hay varias marcas y modelos de fuentes de alimentación para corte por plasma para elegir, según el presupuesto del cliente y el máximo.espesor de la placa de chapa que se cortará en la máquina cortadora de placas CNC;

3) Máquina cortadora por plasma CNC Wuxi JACK equipada con diferentes modelos de fuente de alimentación de plasma Hypertherm de EE. UU. y HUAYUAN de China: (Figuras 9, 10, 11)

Formulario de aplicación de la máquina cortadora de placas CNC por plasma

Al comprender cómo surge un conjunto de máquinas de corte por plasma CNC, podemos encontrar sus tres formas de aplicación comunes vistas como a continuación:

1. Máquina cortadora por plasma CNC sin oxicorte para fines dolorosos:

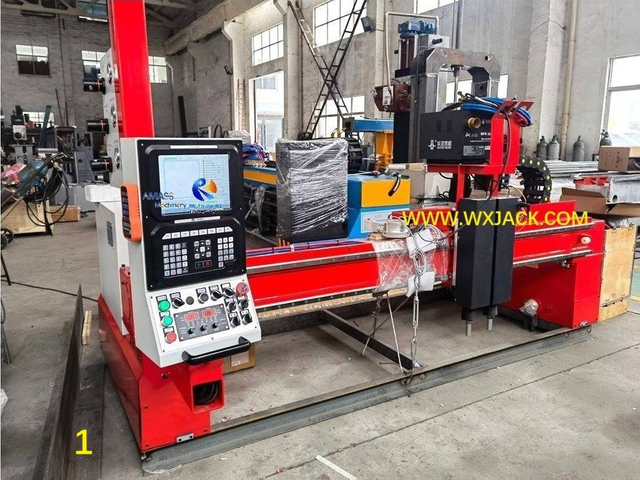

1) Lo anterior 1^calle Foto: Sólo hay un sistema de corte por plasma equipado con una máquina de corte CNC;
2) En la aplicación práctica, dicha configuración de corte por plasma solitaria representa un uso minoritario del cortador de plasma CNC;
3) Aplicable para: La máquina cortadora CNC por plasma de función única es aplicable para el lugar de trabajo de corte de metales no ferrosos, en espesores pequeños a medianos, solo se requiere corte de forma;

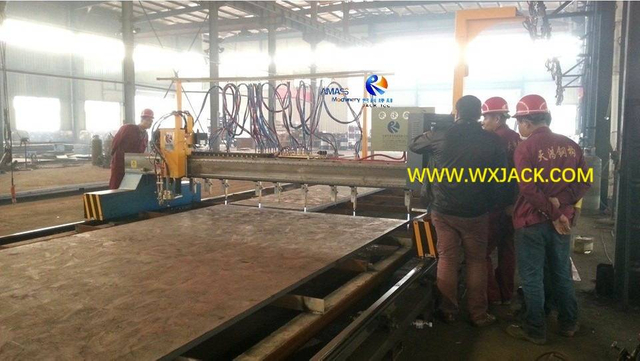

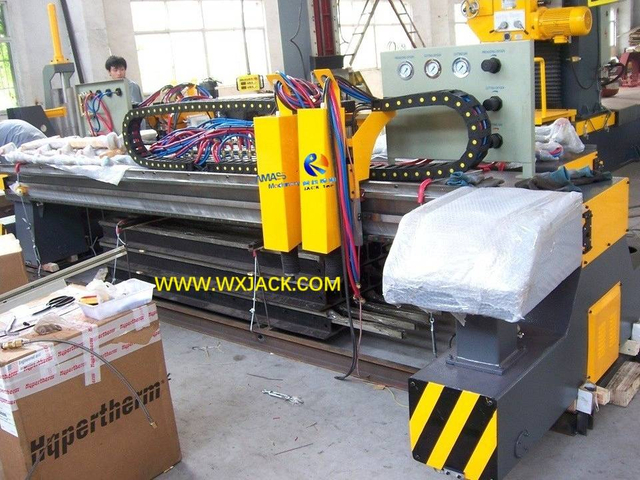

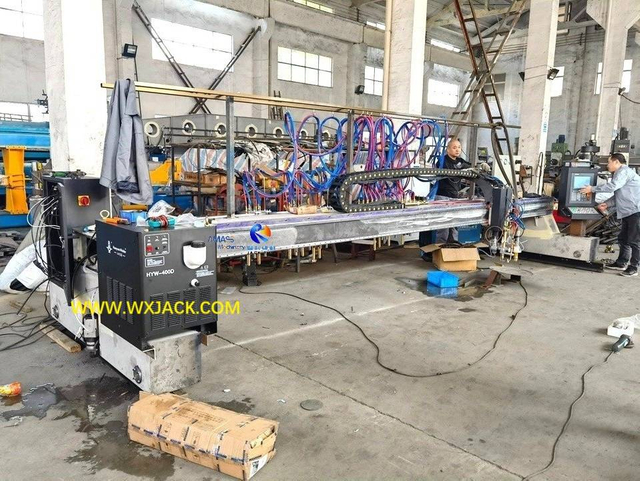

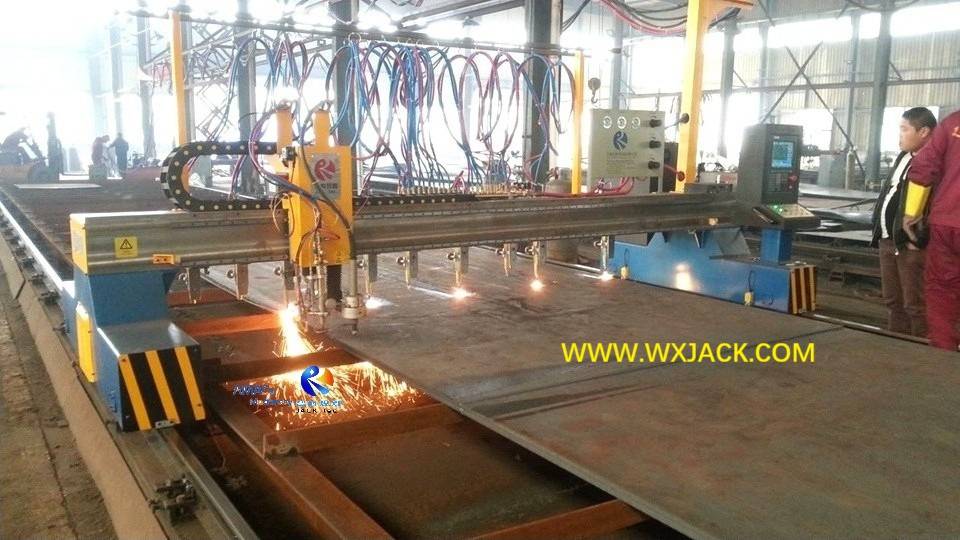

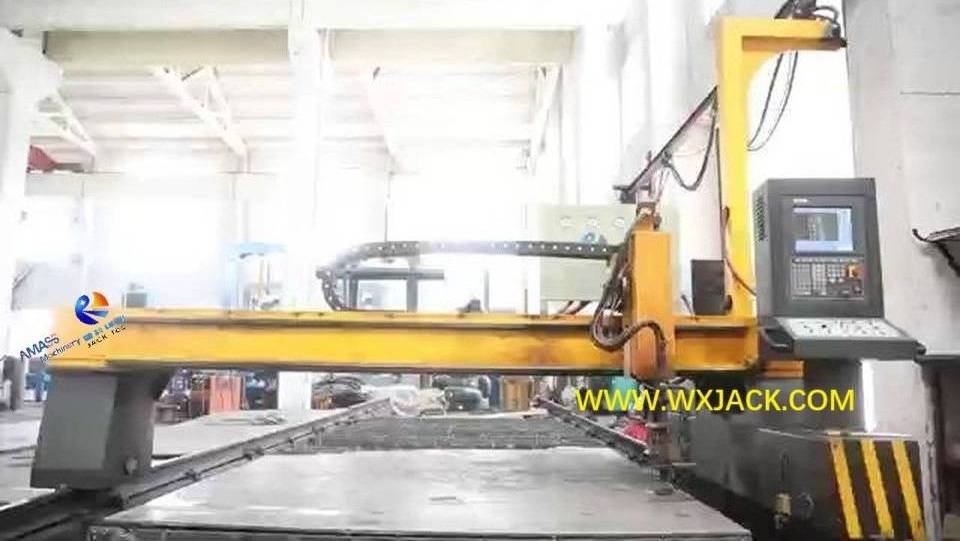

2. Máquina cortadora de placas CNC por plasma y llama, sin corte en tiras:

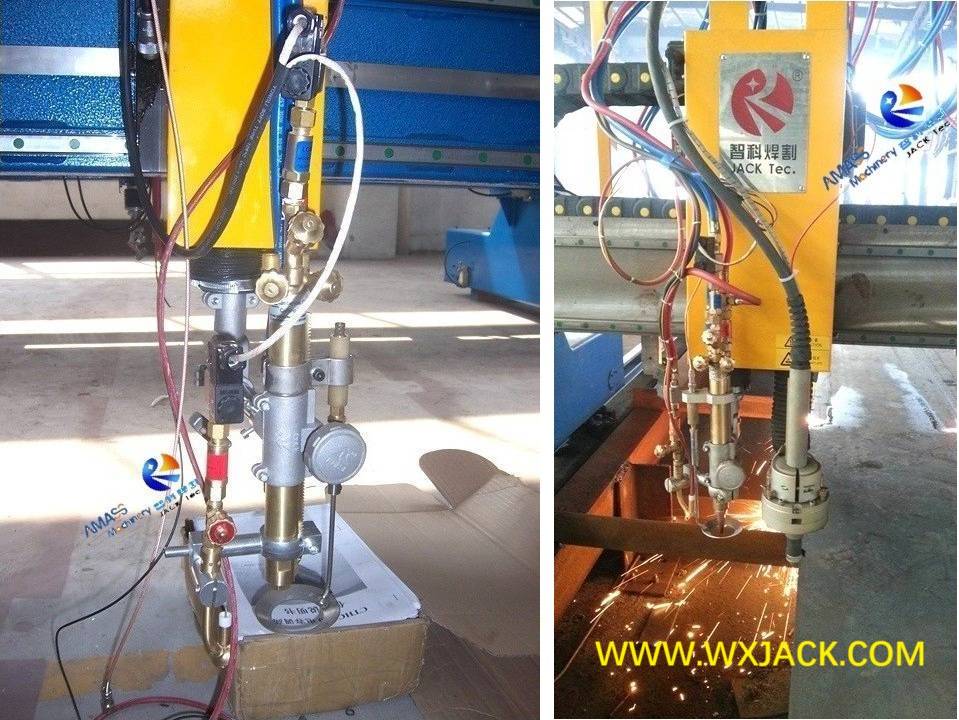

1) Los 2 anteriores^{Dakota del Norte} Foto: Hay sopletes y sistemas de corte por plasma y por llama, en un conjunto de máquina cortadora CNC con cortador de plasma Flame CNC.El soplete de corte por plasma y el soplete de corte por llama pueden compartir el mismo conjunto de carro móvil, como se muestra en la máquina cortadora de placas CNC por plasma de llama de el 2^{Dakota del Norte} foto, lo que ahorra costes de fabricación;
2) O bien, las dos piezas de sopletes de corte se instalan individualmente en carros móviles separados, lo que aumenta el costo total de la máquina cortadora CNC con cortador de plasma Flame CNC;
3) En la aplicación práctica, dicha configuración tiene más aplicaciones en la máquina cortadora CNC con cortador de plasma CNC que el corte por plasma con un solo propósito;
4) Es aplicable para el lugar de trabajo de corte de láminas de metal ferroso y no ferroso, cubriendo toda la gama de espesores de placa;

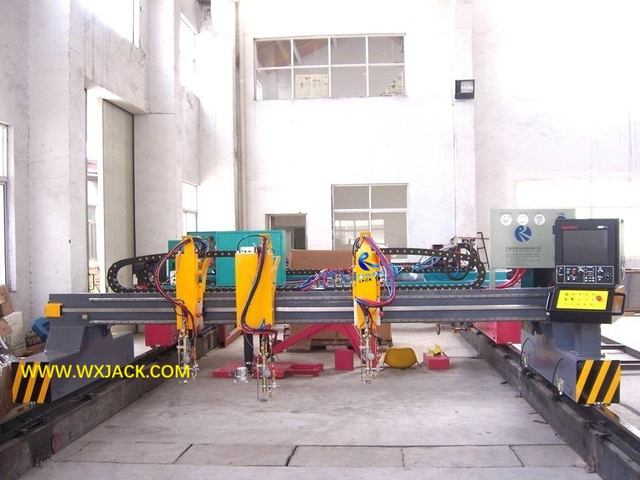

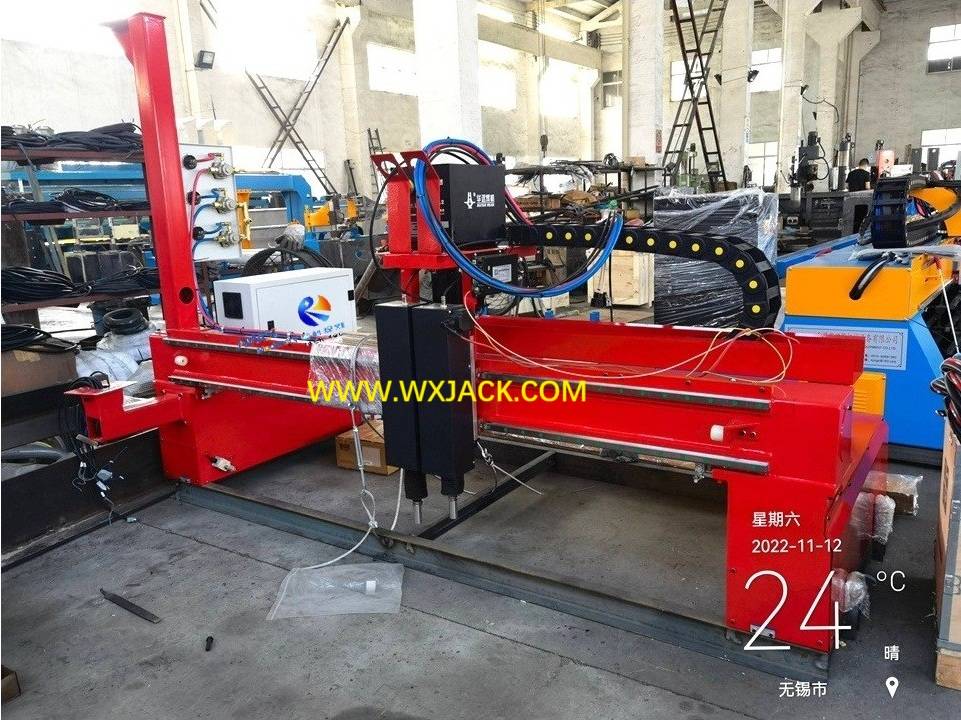

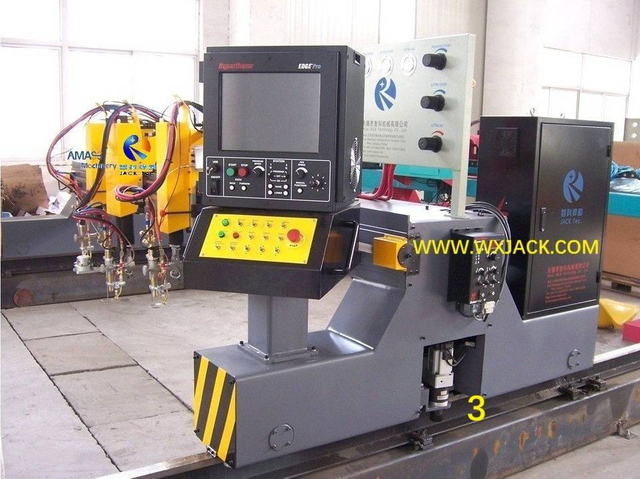

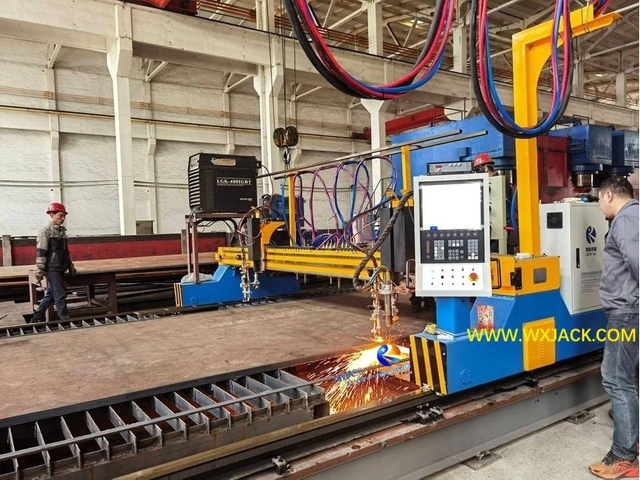

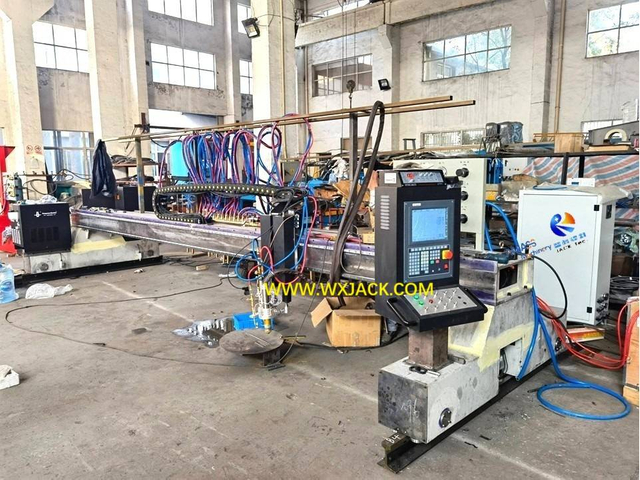

3. CNC con llama de plasma y corte de tiras en la máquina cortadora CNC con cortador de plasma CNC:

1) Los 3 anteriores^tercero Foto: Dicha solución es el diseño más rentable de la máquina cortadora CNC con cortador de plasma CNC Flame, y también la opción más popular entre los clientes;
2) La máquina cortadora por plasma CNC con llama y tiras tiene la mayor participación en aplicaciones prácticas, lo que puede satisfacer todos los requisitos de corte de los clientes.

Constituyentes y unidades principales de la máquina cortadora por plasma CNC

Los componentes / piezas / elementos y conjuntos que se ensamblan en un conjunto de máquina cortadora CNC con cortador de plasma Flame CNC se puede dividir en los siguientes 4 grupos principales de:

1. Bastidor principal mecánico y riel guía móvil de la máquina cortadora de placas CNC:

1) Estructura principal mecánica: Como se muestra en las fotos de arriba: El bastidor principal es un complejo de pórtico móvil impulsado por motor, con una sección transversal en forma de estructura de caja en forma de 'T' invertida.Ambos lados del pórtico están instalados con un servomotor de 750 W, que constituye el 'doble accionamiento' de la máquina cortadora CNC por plasma y garantiza un procedimiento de corte suave, estable y preciso de la máquina cortadora CNC;
2) Vía Horizontal Eje X: Durante el corte por plasma y oxicorte, los sopletes de corte se mueven a lo largo de la viga horizontal del pórtico, llevando a cabo el movimiento del eje X de los sopletes de corte en la máquina cortadora CNC con cortador de plasma CNC por llama;
3) Eje longitudinal Y: La superficie inferior del pórtico está instalada con ruedas guía, guiando el pórtico que se mueve a lo largo del riel longitudinal del cortador de plasma CNC, llevando a cabo el desplazamiento del eje Y del soplete de corte en la máquina de corte por plasma CNC;

2. Sistema de corte por plasma y oxicorte en la máquina cortadora CNC con cortador de plasma por llama:

1) Como se muestra en las fotos de arriba: Esto incluye suministro de energía de plasma, sopletes de corte, corte de tubos y circuitos de gas, consumibles de corte (boquillas, puntas);
2) Ubicación: Un modelo grande de fuente de alimentación de plasma se coloca en el taller cerca del marco del pórtico de la máquina cortadora de placas CNC;Los modelos pequeños se instalan directamente en el marco del pórtico de la cortadora de plasma CNC;

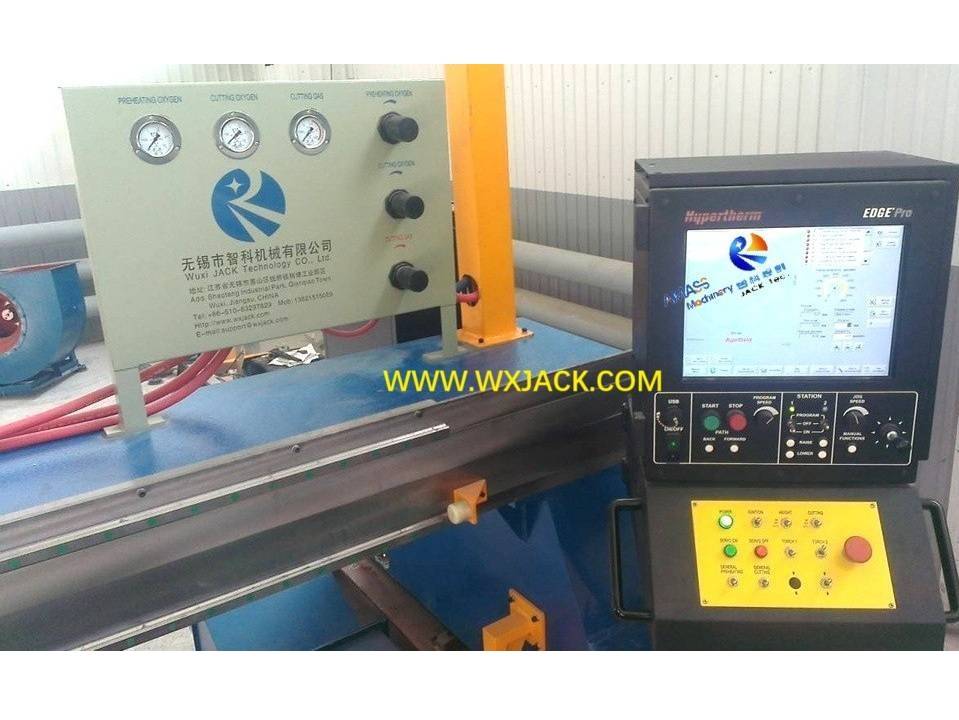

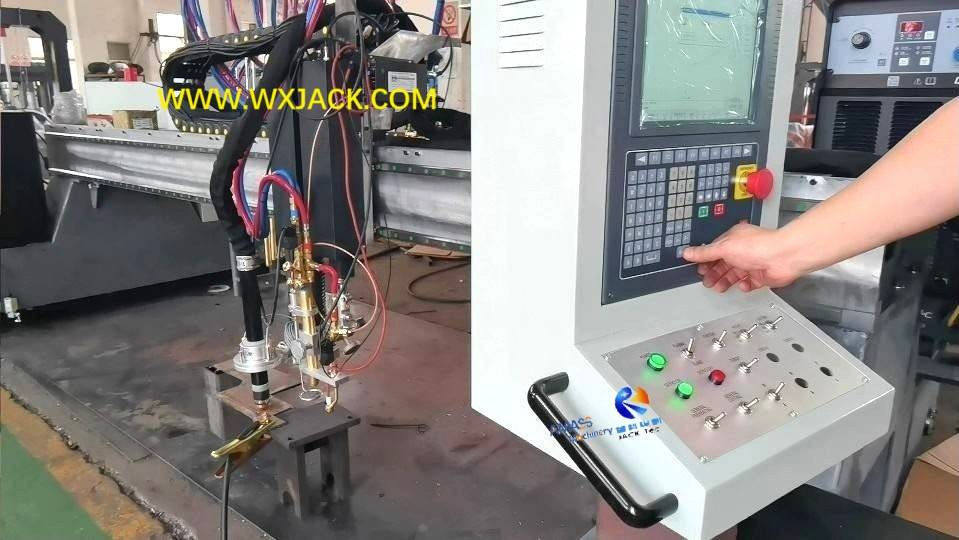

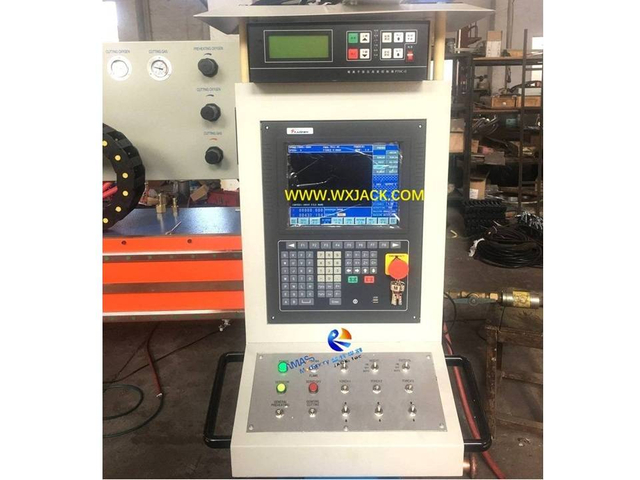

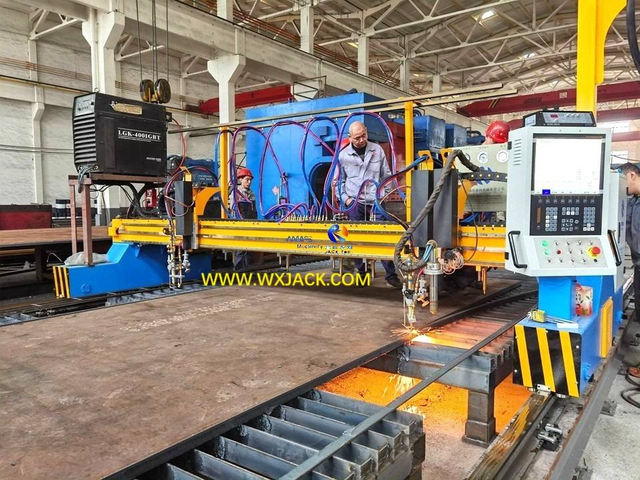

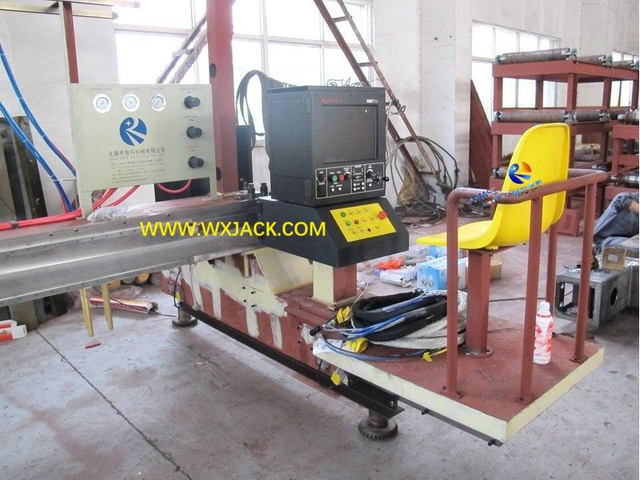

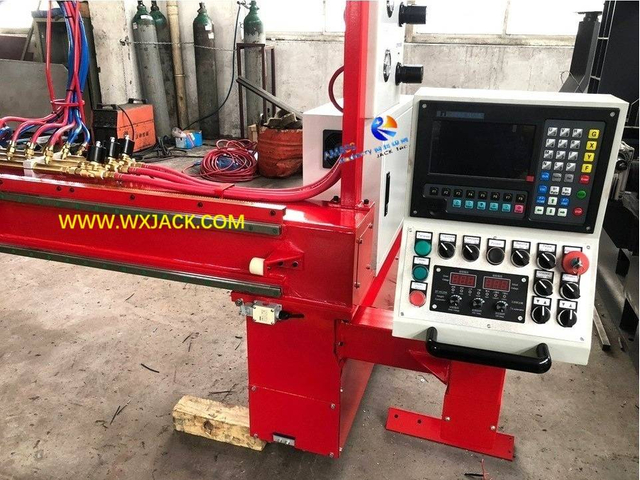

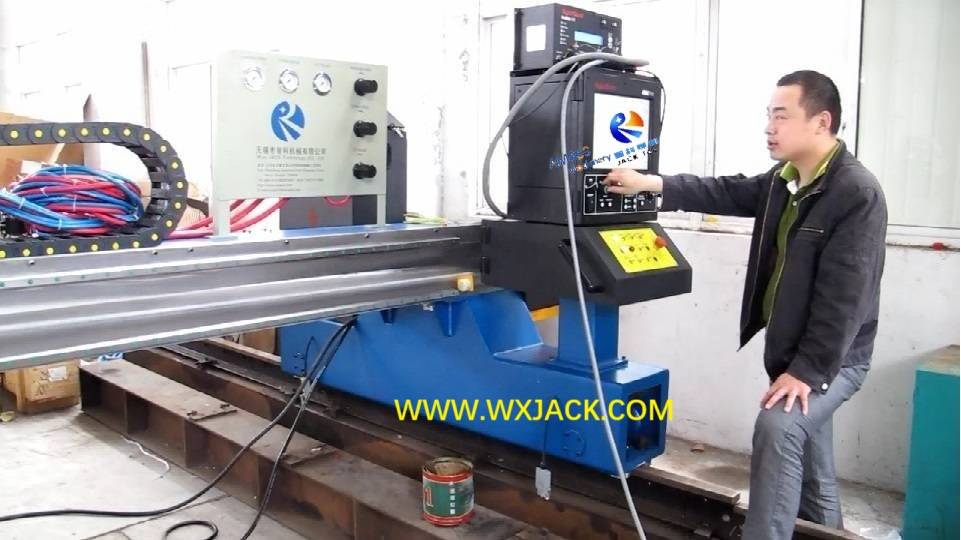

3. Estación de operación de la máquina cortadora de placas CNC por plasma de llama:

1) Como se muestra en las fotos de arriba: Esto incluye la estación de control CNC y el panel operativo de la máquina cortadora de placas CNC;

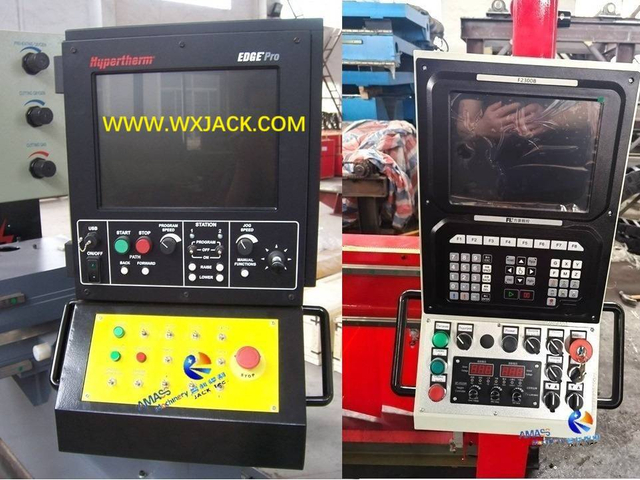

2) El panel operativo está integrado en la estación de control CNC de la máquina cortadora CNC con cortador de plasma CNC;
3) El corte por gas térmico tiene un panel regulador aplicado y una configuración opcional de la silla del operador;

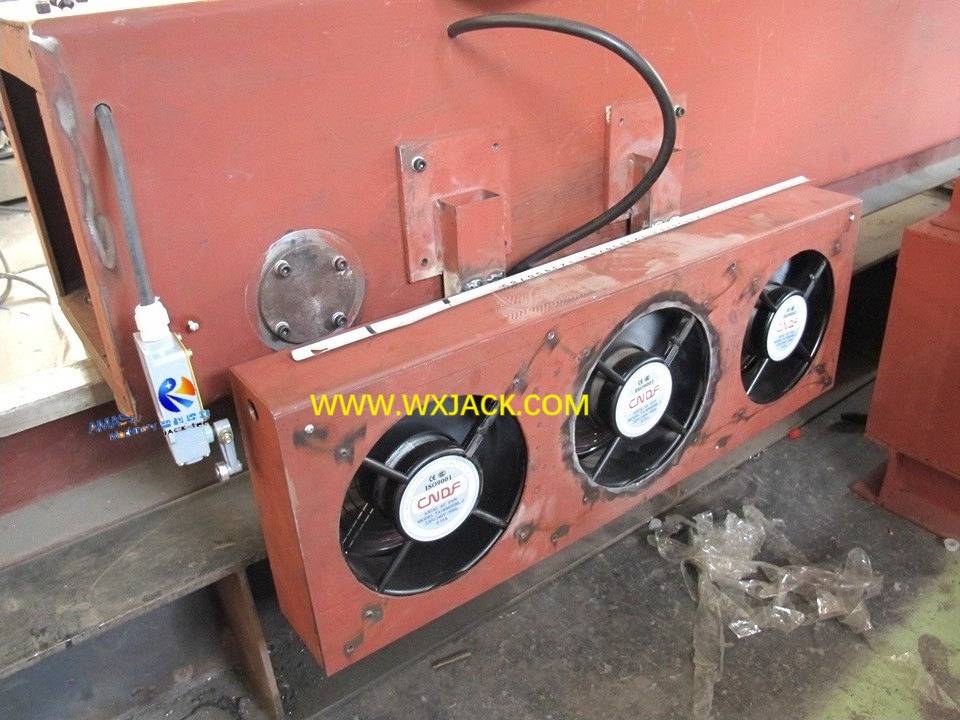

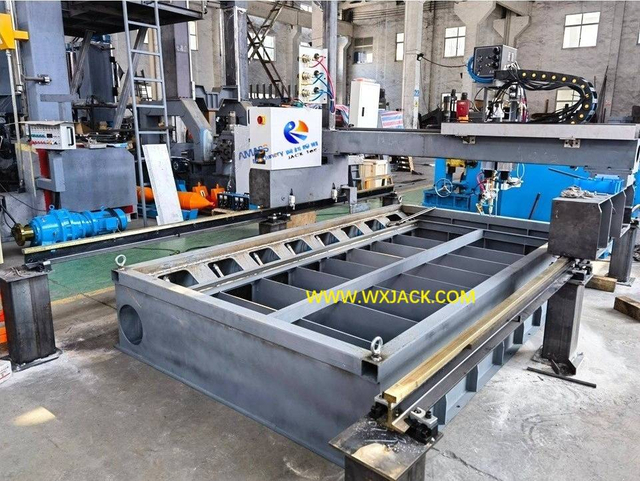

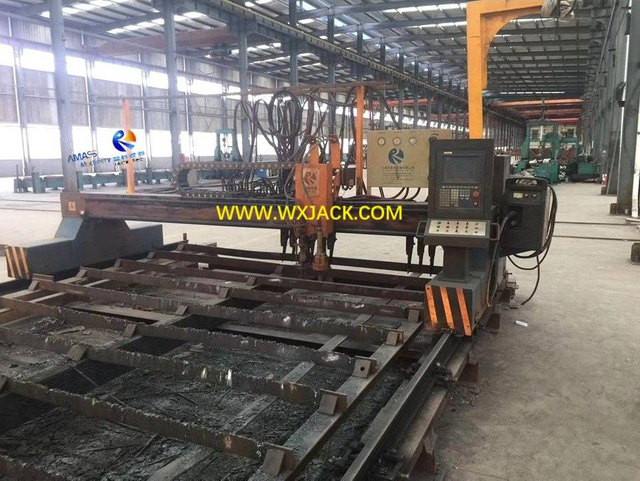

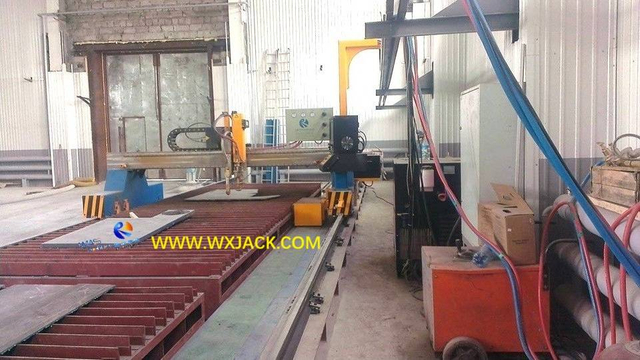

4. Mesa de corte y unidad de recolección de polvo de la máquina cortadora CNC con cortador de plasma CNC por llama:

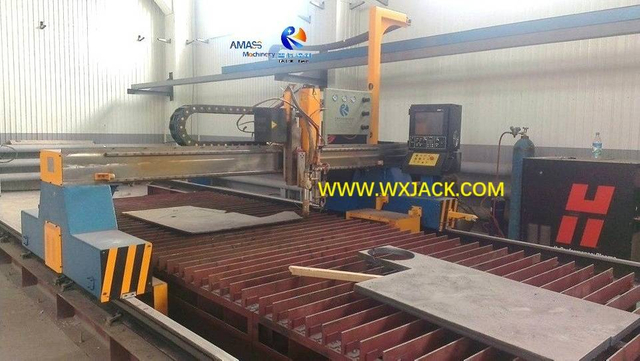

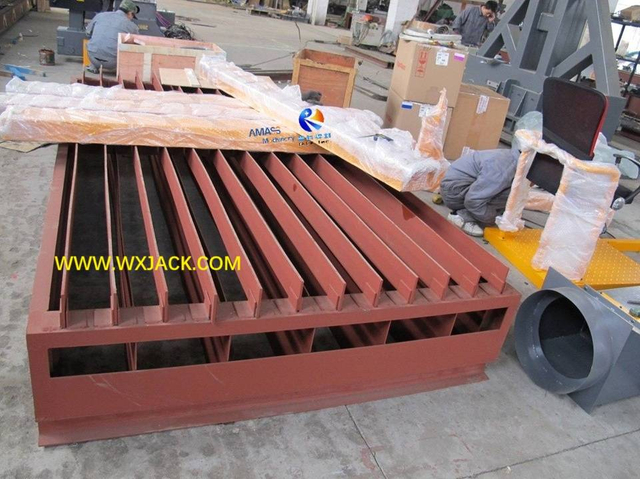

1) Mesa de corte: Como se muestra en las fotos de arriba: La mesa de corte es la unidad funcional que a menudo se descuida, pero que desempeña un papel clave en el funcionamiento de la máquina cortadora CNC con cortador de plasma Flame CNC;
2) Durante el corte por plasma con llama, las placas de chapa se colocan sobre la mesa de corte.La mayoría de los clientes de máquinas de corte CNC eligen la práctica de fabricar ellos mismos la mesa de corte, basándose en el diseño impreso de Wuxi JACK;
3) Unidad recolectora de polvo: Cortadora de plasma CNC La máquina cortadora CNC genera una cantidad bastante cierta de humo y luz, que dañan al personal de trabajo y al entorno de la máquina cortadora por plasma CNC.Por esta razón, algunos clientes solicitan un sistema de recolección de polvo y una cortina de protección dedicados, como se muestra en las fotos de arriba.

Operación en máquina de corte por plasma CNC

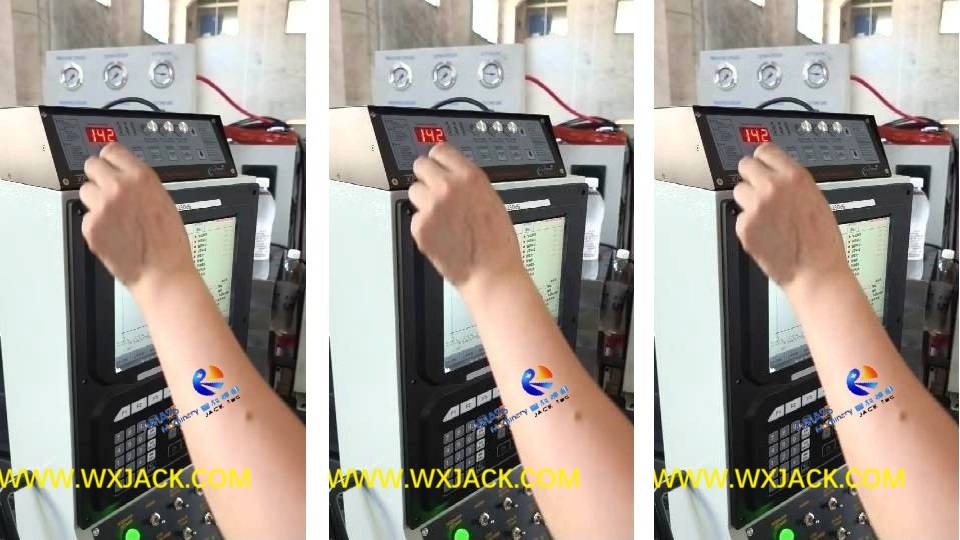

1. El operador debe comandar habilidad operativa para administrar el suministro de energía de plasma y sus consumibles antes de trabajar en la máquina cortadora CNC cortadora de plasma CNC, que será capacitada por el productor de la máquina;

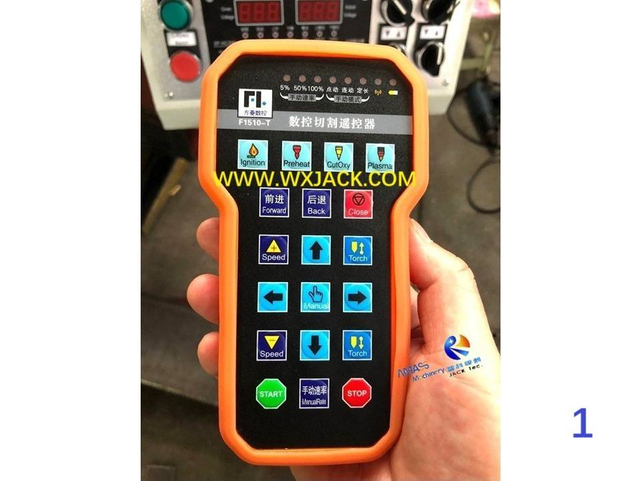

2. El control remoto tiene 2 funciones para gestionar el funcionamiento de la máquina cortadora CNC con cortadora de plasma CNC:

1) Lo anterior 1^calle Foto: La máquina de corte por plasma CNC genera cierta cantidad de humo y luz durante su trabajo.Para proteger la salud del operador, durante el corte por plasma, el operador debe permanecer a mayor distancia de la máquina de corte por plasma CNC;
2) En caso de que ocurra una contingencia, el operador puede encender y apagar la máquina cortadora de placas CNC por plasma cómodamente en cualquier posición;

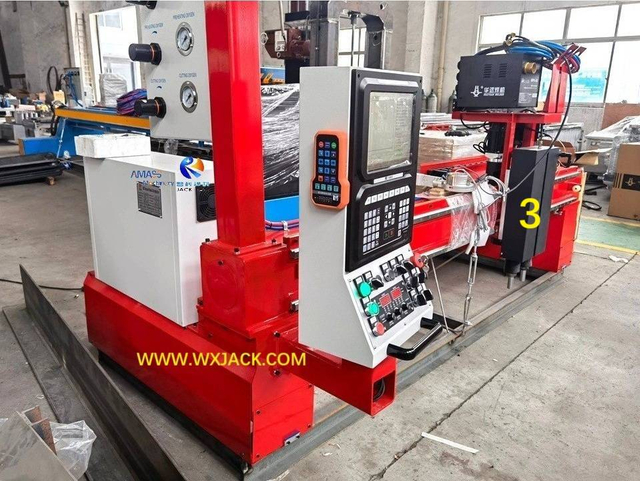

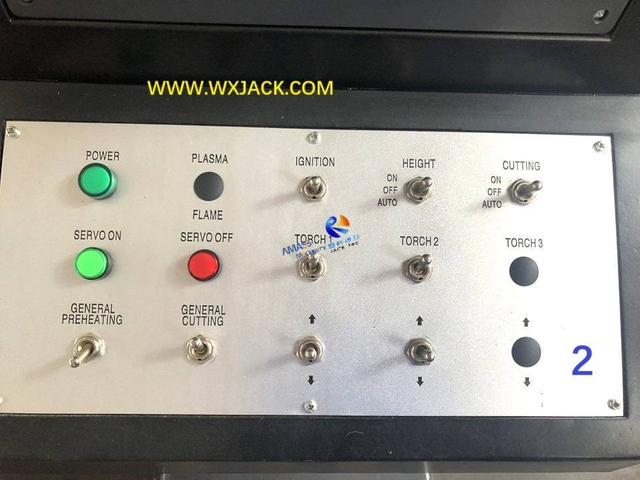

3. Los 2 anteriores^{Dakota del Norte} y 3^tercero fotos: El control colgante del controlador de altura de la antorcha de corte tipo voltaje de arco está integrado en el panel operativo de la máquina de corte por plasma CNC y se ensambla como un componente integral del controlador CNC en la máquina de corte CNC;

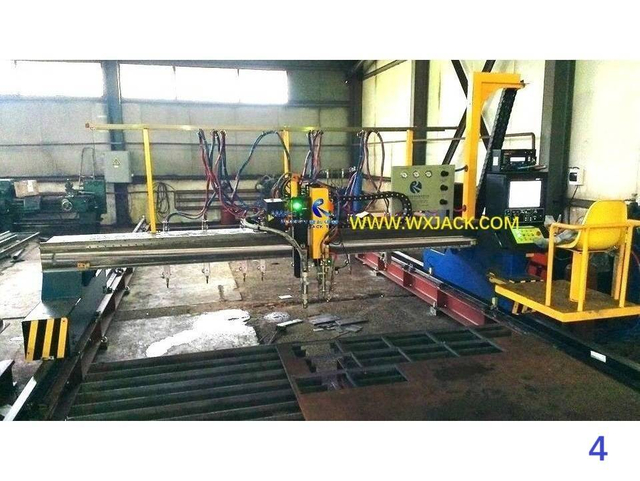

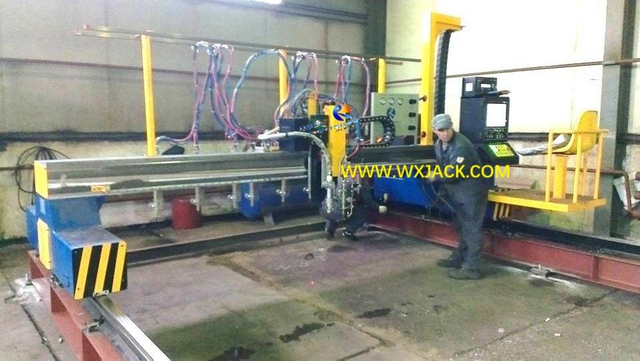

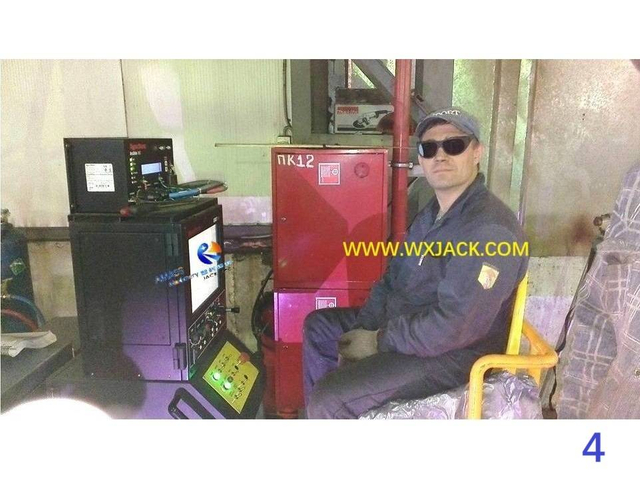

4. Los 4 anteriores^th foto: El operador de la cortadora de plasma CNC puede realizar un funcionamiento cómodo y sencillo durante el trabajo.

Categoría y parámetros técnicos de la máquina cortadora por plasma CNC Wuxi JACK

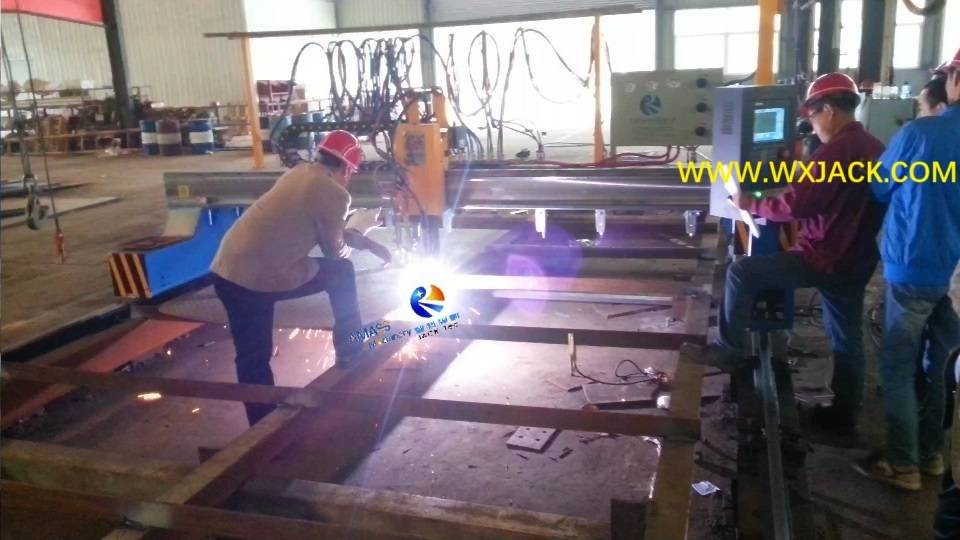

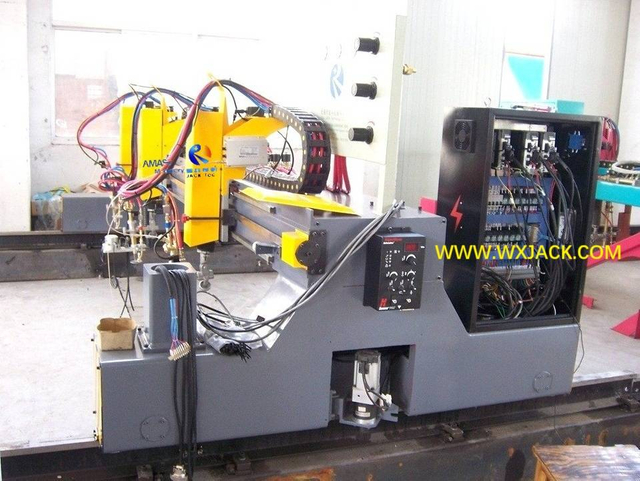

1 Máquina cortadora de placas CNC por plasma de llama 29

2 Cortadora de plasma CNC Máquina cortadora CNC 17- 100_3915

A. Clasificación de la máquina cortadora CNC cortadora de plasma CNC:

Según la estructura del marco mecánico, la máquina de corte por plasma CNC se puede agrupar en 3 tipos de marco pórtico móvil, tipo mesa estacionario y submarino:

1. Máquina de corte por plasma CNC con marco de pórtico con accionamiento por servomotor:

1) Esto ocupa más del 90% de la máquina de corte por plasma CNC.Los modelos más comunes son CNC-CG4000 y CNC-CG5000;
2) Para la cortadora de plasma CNC de 4000 mm de luz (CNC-CG4000), debido a su amplio uso, hay 2 opciones: máquina cortadora por plasma CNC CNC-CG4000 solo para plasma y máquina cortadora de placas CNC por plasma de llama CNC-CG4000;

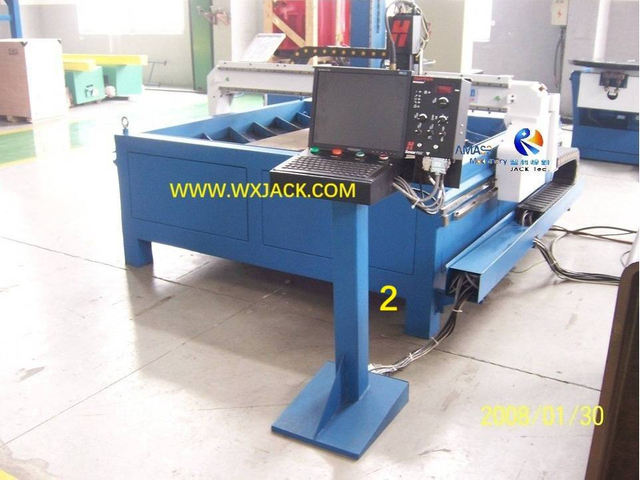

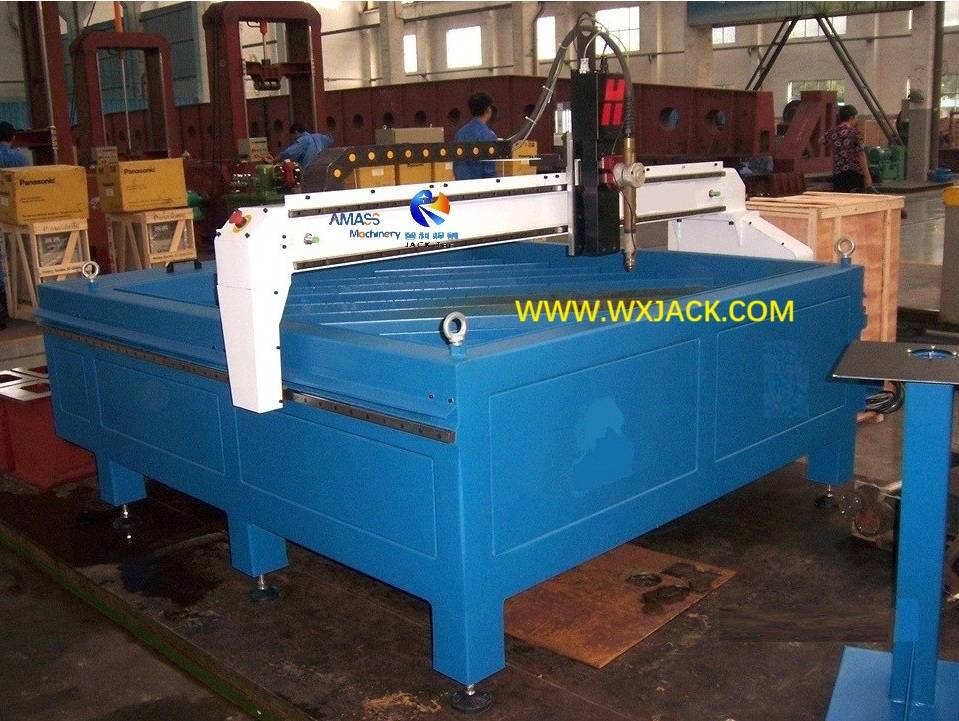

2. Máquina de corte por plasma CNC con marco de mesa estacionario de estructura compacta:

1) Este enfoque del corte por láser en términos de pieza de trabajo y resultado del corte:
2) Esta máquina cortadora CNC con cortador de plasma CNC de 'alta gama' se adopta con corte por plasma fino, para cortar láminas de metal de tamaño pequeño de material fino de acero inoxidable/Al/aleación;

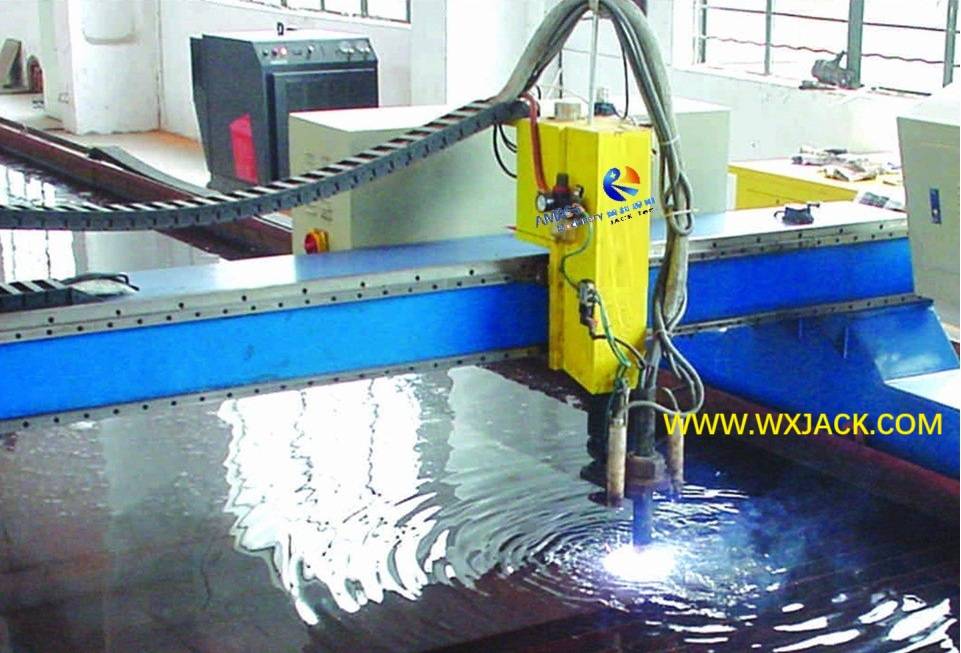

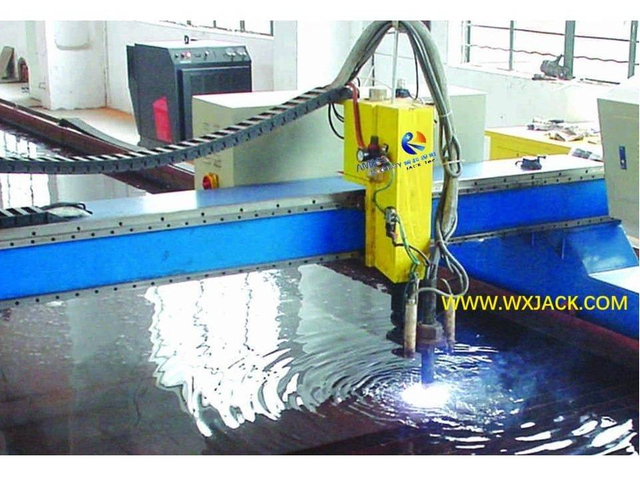

3. Máquina cortadora por plasma CNC subacuática:

1) Esto tiene como objetivo conseguir un funcionamiento respetuoso con el medio ambiente: los humos y las luces generados se absorben en el nivel freático;
2) La capacidad de corte (espesor y velocidad de corte) de la máquina cortadora de placas CNC subacuática se ve comprometida en un 15% en comparación con la cortadora de plasma CNC de tipo seco.

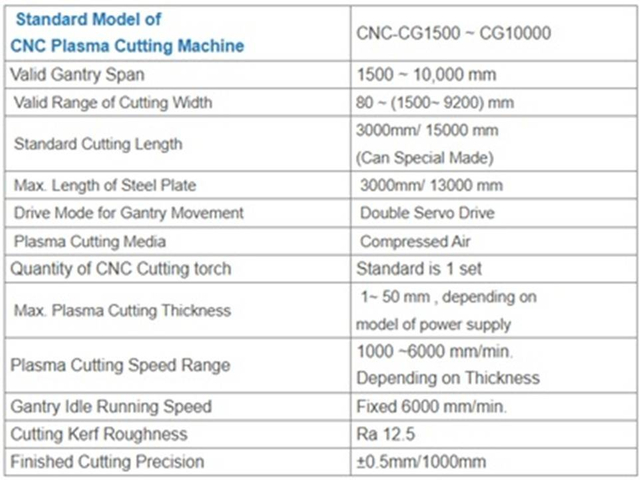

B. Parámetros técnicos de la máquina cortadora CNC con cortador de plasma CNC de llama:

Modelo estándar de Máquina de corte por plasma CNC	CNC-CG1500 ~ CG10000
Tramo válido del pórtico	1500 ~ 10.000 milímetros
Rango válido de ancho de corte	80 ~ (1500~ 9200) milímetros
Longitud de corte estándar	3000mm/ 15000mm (Se puede hacer especialmente)
Máx.Longitud de la placa de acero	3000 mm/ 13000 mm
Modo de conducción para movimiento de pórtico	Servoaccionamiento doble
Medios de corte por plasma	Aire comprimido
Cantidad de antorcha de corte CNC	El estándar es 1 juego
Máx.Espesor de corte por plasma	1~ 50 mm, dependiendo de modelo de fuente de alimentación
Rango de velocidad de corte por plasma	1000 ~6000 mm/min. Dependiendo del espesor
Velocidad de marcha en vacío del pórtico	Fijo 6000 mm/min.
Corte de rugosidad de la ranura	Ra 12,5
Precisión de corte terminado	±0,5 mm/1000 mm

Aplicación y equipos relacionados de la máquina cortadora de placas CNC por llama y plasma

1. Sitios de Trabajo: Máquina cortadora CNC de plasma, triple llama y tiras serie CNC-CG se aplica en casi todos los rincones de las industrias manufactureras.En la industria de estructuras de acero, la máquina cortadora de placas CNC está ubicada en la estación de trabajo inicial de varias líneas de producción: línea de producción de vigas H, línea de producción de vigas BOX y línea de producción de vigas T, etc.;
2. Equipo relacionado: La máquina de corte CNC es el equipo anterior a la máquina integral enderezadora de soldadura de ensamblaje de vigas en H 3 en 1 (máquina de fabricación de vigas en H 3 en 1), la fresadora de bordes y la fresadora frontal de extremos de vigas de estructura de acero, etc.

Otras series de productos que poseemos además de la máquina de corte por plasma CNC

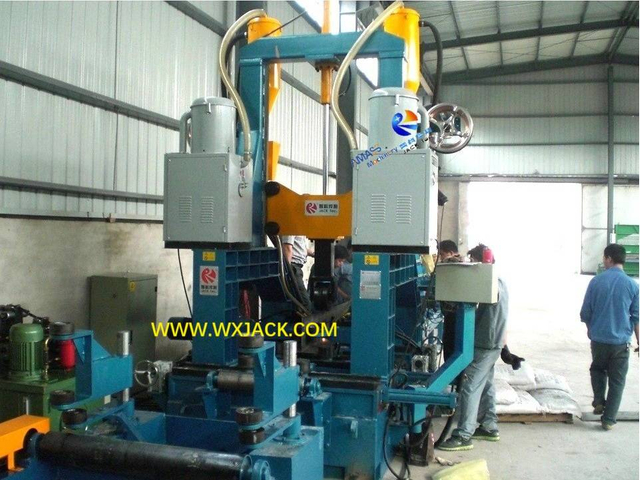

Máquina automática de unión a tope de placas MP20 con corte triple

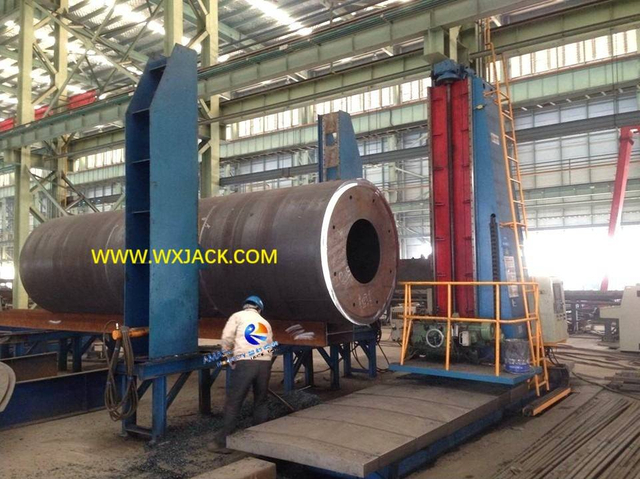

Fresadora frontal de viga DX1520 H para estructura de acero

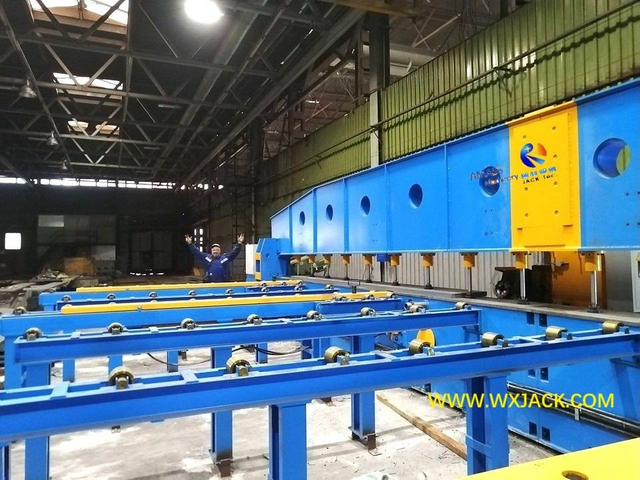

Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica

Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63

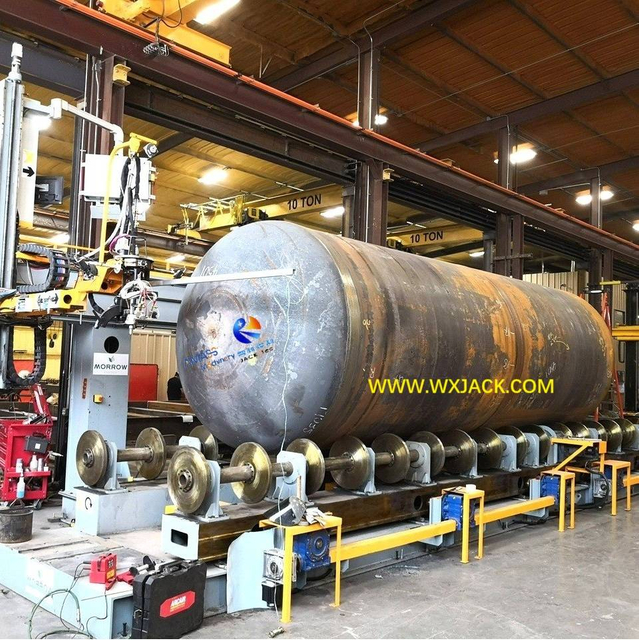

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
