Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000

A. piezas de trabajo aplicables y características de la máquina de redondeo de borde de placa grande RH1500 a RH3000 :

1. Ancho de chapa:  esta serie de una máquina de redondeo de borde de placa grande y una máquina de desgaste se centra en el redondeo y el recorte de borde en placa con ancho grande, de 1,500 mm a 3.000 mm;

2. Estructura de RH1500 a RH3000 Máquina de redondeo de desgaste de borde grande:

1)  Estructura general: en consecuencia, la construcción de la máquina difiere completamente de los modelos Rh800 ~ RH1000 en una tira estrecha, en forma de cuerpo mecánico de cuadro de caja sólida:

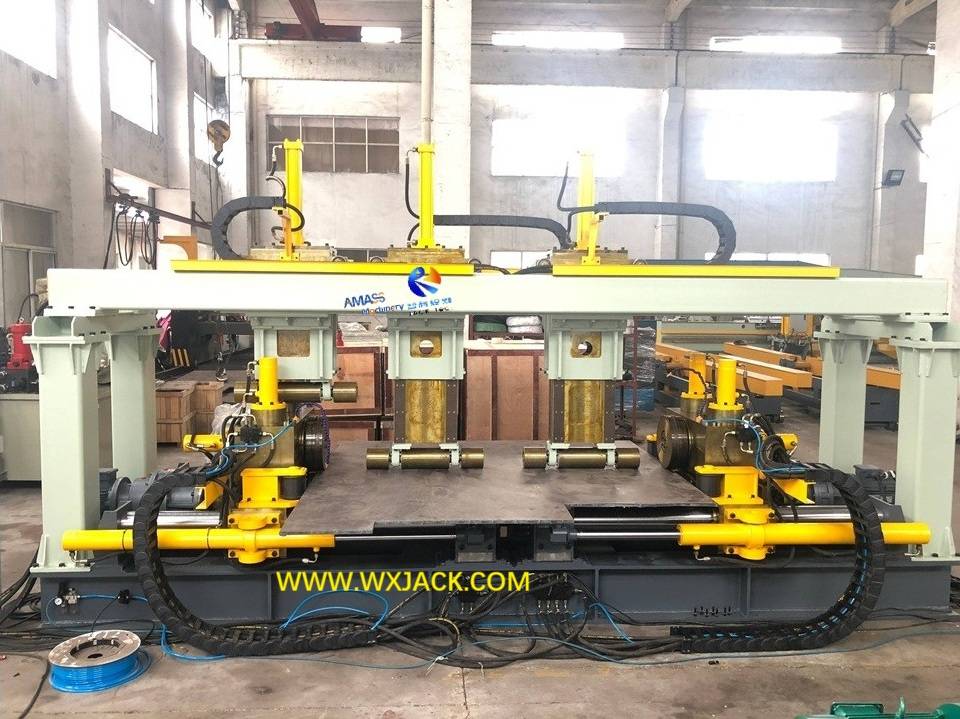

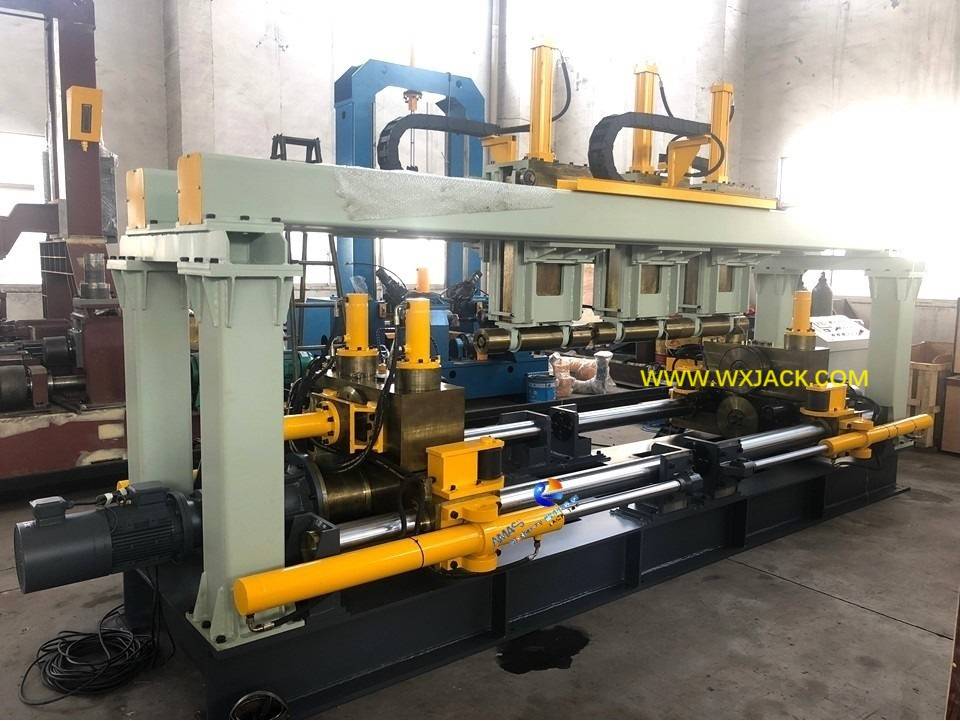

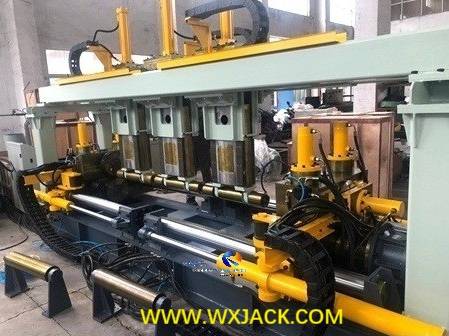

A)  Máquina modelo Wuxi Jack RH3000 en recorte de placas anchas: ( Fig.1 )

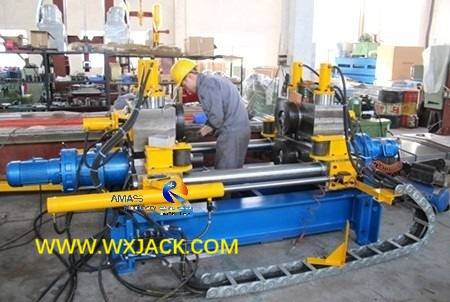

B)  Wuxi Jack RH1000 Manaina de modelo en recorte de placas estrechas: ( Fig.2 )

2)  Esto se debe a que, con la placa se crece, y más allá del umbral de 1,500 mm de ancho, cuando sus dos lados se redondean por medio de 2 pares de rodillos, toda la placa tendrá un problema de protuberancia media , que debe ser aplanado, con rodillos de presión sobre la cabeza:

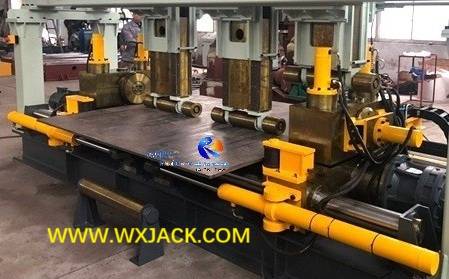

a) Una pieza de placa de ancho de 3.000 mm , que se presiona en la unidad de trabajo de Wuxi Jack RH3000 Modelo de redondeo de borde de placa grande y máquina de desgaste , y 2 piezas de rodillos presionadores presionando la placa: ( Fig.3 )

3. La diferencia entre los modelos de RH1500 a RH3000 se encuentra principalmente en el máximo. Placa de ancho para redondeo de borde y, por lo tanto, el ancho del marco mecánico. Por ejemplo, RH2000 se refiere al máximo. El ancho de la placa para ser redondeado por el borde es de 2,000 mm. Por lo tanto, se puede ver como el mismo tipo de máquina de productos.

B. Fondo de aplicación de RH1500 a RH3000 Máquina de recorte de placa de extremo grande:

1. Negocios: la máquina modelo RH3000 que se muestra en las fotos adjuntas, es Wuxi Jack producida para un famoso cliente de productores de maquinaria de maquinaria china ZPMC en Shanghai, en el año 2021; Este es el modelo estándar más grande de máquina en el redondeo de borde de la placa, en el campo de la maquinaria de puerto/ construcción naval/ industria del puente;

2.  Beneficios de la máquina de redondeo de borde para los clientes:

1)  Capacidad de adhesión de pintura elevada:

a) Con la redonda externa R2.5 mm desacredada y recortada a través de la máquina, las placas de acero para usar como materias primas para la producción de maquinaria portuaria tienen una adhesión de pintura mucho mejor;

b)  Este es un control crítico de procesos en las maquinarias portuarias de construcción, que funcionan en los alrededores con un acceso inevitable en una gran cantidad de agua y humedad: la corrupción o el deterioro de la pintura generalmente se origina desde ángulos agudos de placa de acero;

c)  Además, la máquina/ equipo/ utilidad que trabaja en un entorno tan húmedo requiere un alto nivel de calidad de pintura;

2)  El estrés se alivia alrededor del borde de estas placas/ lámina de metal/ viga o las redes de haz H, y se está dirigiendo a través de la máquina de redondeo del borde de la placa;

3)  Operación de seguridad: el ángulo redondo de la placa de acero es mucho más seguro para los operadores que trabajan a su alrededor, en comparación con los ángulos afilados;

4)  Outlook: el ángulo redondo le da a las placas de acero y sus ensamblados mucho mejor apariencia :

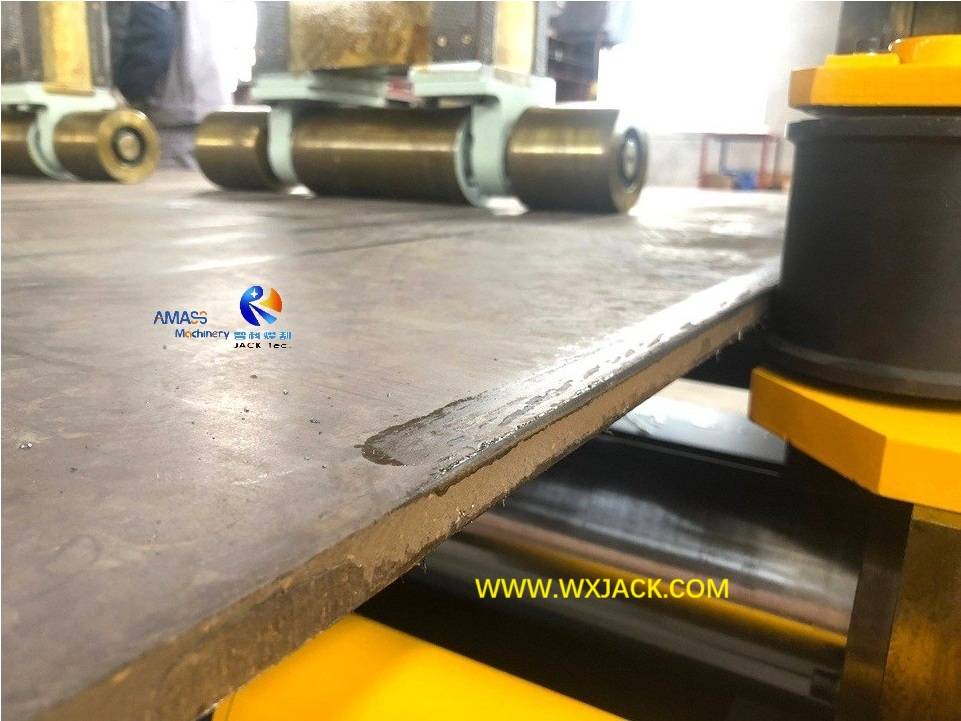

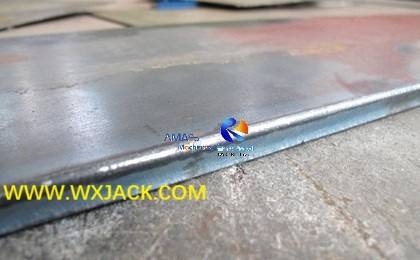

Vista cercana sobre un trozo de placa de acero pequeña, sus 4 esquinas se redondean y se recortan en la máquina de redondeo de la placa de Jack Wuxi y la máquina de desgaste: ( Fig.4 )

3. Además de la maquinaria de puerto, otra aplicación importante de esta máquina de gran tamaño en el redondeo de borde de chapa metálico es para la construcción naval;

4. Sitio de trabajo de RH1500 a RH3000 Máquina de redondeo de desgaste de borde grande:

1)  El equipo relacionado es la máquina de alisión del elemento de la placa de refuerzo, que es para enderezar el conjunto de la placa acanalada después de la fabricación de su ángulo acero sobre la placa. Se encuentra en las estaciones de trabajo después del redondeo de borde:

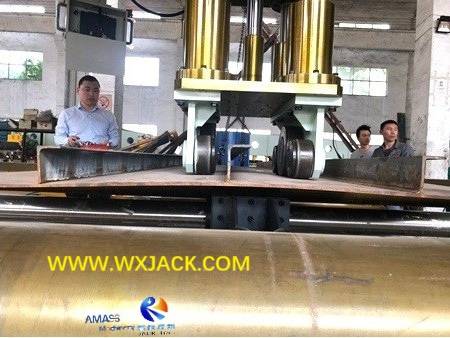

Prueba de ejecución en Wuxi Jack J20 Máquina de alisado del elemento de placa de refuerzo: ( Fig.5 )

2)  Las máquinas modelo grandes en el redondeo generalmente se aplican en línea de producción a gran escala:

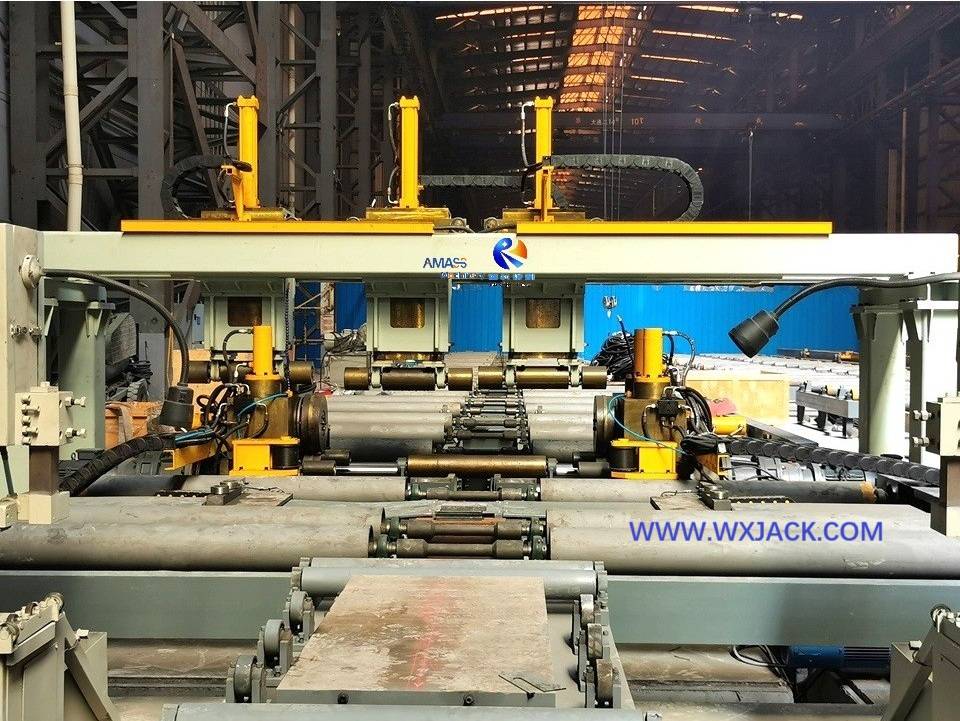

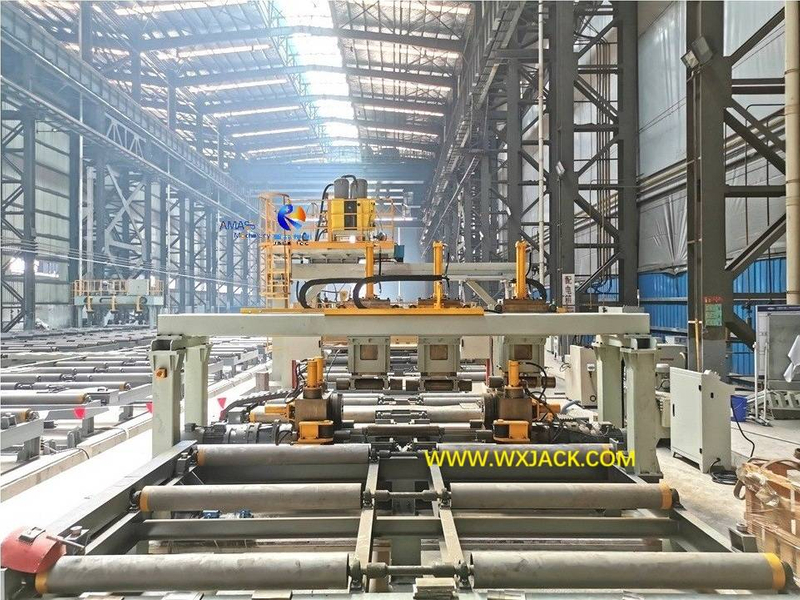

En la instalación de Customer China ZPMC en la producción de maquinaria portuaria, Wuxi Jack RH3000 Manaina: ( Fig.6 )

C. Vista técnica sobre RH1500 a RH3000 Máquina de redondeo de borde de placa grande y desgaste:

1.  Unidad de trabajo central de la máquina de redondeo del borde de la placa:

1)  Para piezas de trabajo del máximo. Ancho de 3.000 mm, el ángulo de redondeo objetivo de R2.5 mm plantea una demanda más alta y más estricta en una alta  precisión de la operación de redondeo de borde. Esto está garantizado con tecnología de diseño y proceso de máquina, especialmente su mecanismo de operación de redondeo de borde:

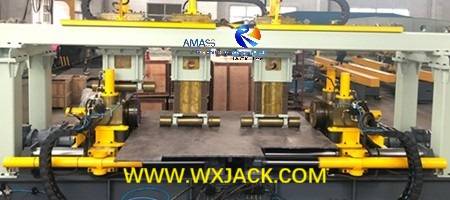

Vista frontal en Wuxi Jack RH3000 Zona central de la máquina en el borde de la placa grande : ( Fig.7 )

2)  En el área de trabajo central de la máquina, se manejan dos pares de rodillos de redondeo de borde finamente mecanizados (izquierda y derecha, arriba y abajo, totalmente cuatro piezas) con los 4 conjuntos de cilindros de aceite de actuación vertical para un movimiento importante, y 2 conjuntos de cilindro de aceite horizontal para un manejo inútil, así que se aseguran de una posición precisa y operación de estos rodillos de redondeo de borde::

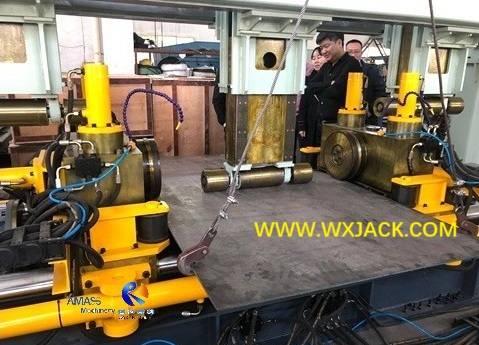

Disposición de rodillos de redondeo de borde en Wuxi Jack RH3000 MÁQUINA: ( Fig.8 )

2.  Operación en la máquina de redondeo y desacuerdo de la placa:

1)  Velocidad de trabajo: durante el trabajo, el redondeo de borde y la operación de desgaste generalmente se realizan a una velocidad constante de 7200 mm/min. , que es realmente altamente eficiente ; Además, esta velocidad de trabajo también puede convertirse en un estilo variable de frecuencia . Por ejemplo, el alcance de velocidad de redondeo de borde ajustable de 3.000 ~ 12,000 mm/min. , dependiendo de la hora requerida de su línea de producción;

2)  Costilización de operación: considerando el lado grande de la placa y toda la dimensión de la máquina, la mayoría del tiempo, el operador se encuentra a cierta distancia del marco principal de la máquina y los transportadores. Esto es para el propósito de una operación segura y eficiente . En tales condiciones, la operación se implementa con Hand Help Remote Colgant:

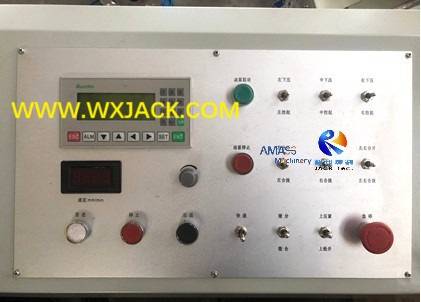

a)  Panel de operación de Wuxi Jack RH2000 Model de redondeo de borde de la placa, con HMI ( interfaz de máquina humana ) en los parámetros de redondeo de borde: ( Fig.9 )

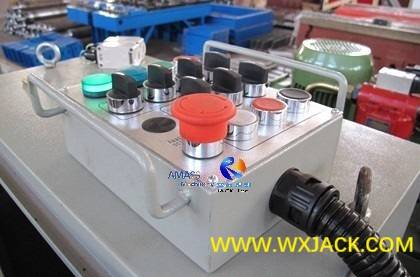

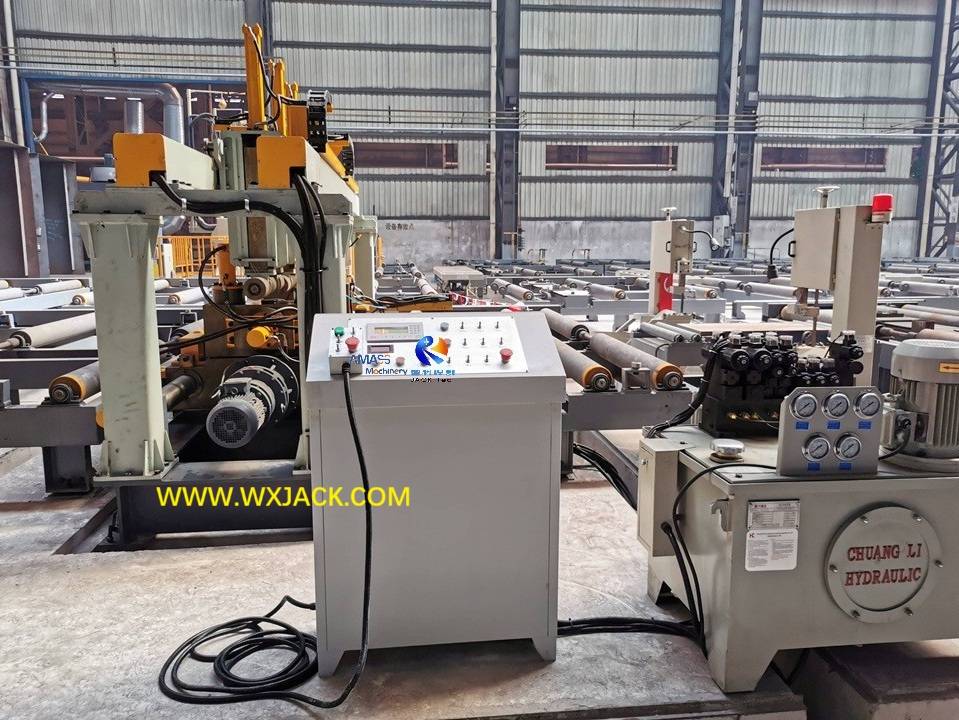

b)  Costilización de operación remota de Wuxi Jack RH Models Máquinas: ( Fig.10 )

D. Control de proceso en RH1500 a RH3000 Máquina de redondeo de desgaste de borde grande:

1. Parámetros de control de procesos en la máquina de redondeo del borde de la placa:

1) Toda la operación de redondeo de borde es sin interferencia humana en la máquina. Consulte el boceto a continuación en:

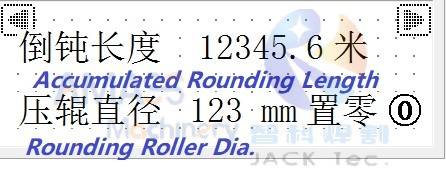

2) Interfaz de operación de HMI ( interfaz de máquina humana ) en Wuxi Jack RH Model Máquina: ( Fig.11 )

3)  Idioma: que se muestra en el boceto anterior, está en idioma chino. Por supuesto, cualquier idioma importante está disponible para la conveniencia del cliente en esta máquina. El parámetro aquí denota en la longitud de redondeo de borde total de los rodillos de redondeo de corriente ( ' Longitud de redondeo acumulada ' );

4)  Esto se debe a que, en la operación diaria, los rodillos de redondeo de borde son consumibles. Damos su vida útil sugerida en forma de ' Longitud de redondeo total de borde ', en la lista de parámetros de la máquina de redondeo de borde de la placa, verifíquelo al final de esta sección del producto;

5)  Otro parámetro que se muestra en esta interfaz es el diámetro del rodillo de redondeo: ' Diámetro del rodillo de redondeo de borde ': Para la máquina modelo RH2000, Wuxi Jack prepara 2 tipos de rodillos de redondeo de borde, que atienden los 2 grados de espesor de la placa de acero: ( 10 ~ 14 mm ) y ( 14 ~ 40 mm );

2. Tareas del operador en la máquina de recorte de placa de extremo operativo:

1)   Carga y descarga de la pieza de trabajo (chapa) antes y después de la operación de redondeo de borde, dentro y fuera de la máquina;

2)  Ajuste en la posición de la pieza de trabajo y los rodillos de redondeo de borde, según el ancho de la placa y el grosor. Esto se adquiere mediante el control de botones e interruptores en el panel de operación de la máquina;

3)  Observe y monitoree la operación de redondeo de borde en la máquina, asegurándose de que su rendimiento normal/ controlable/ alto estándar como se esperaba.
