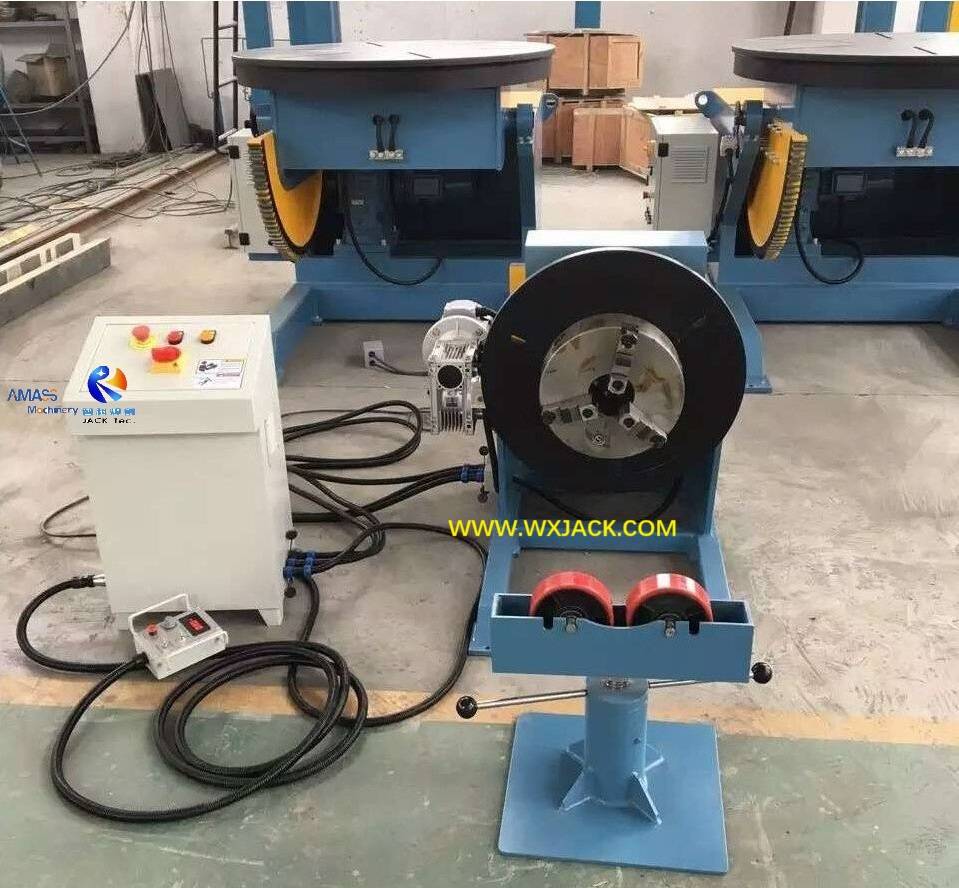

Posicionador de soldadura especial de mesa de trabajo único con chucks con chuck

1. Características del posicionador de soldadura especializado:

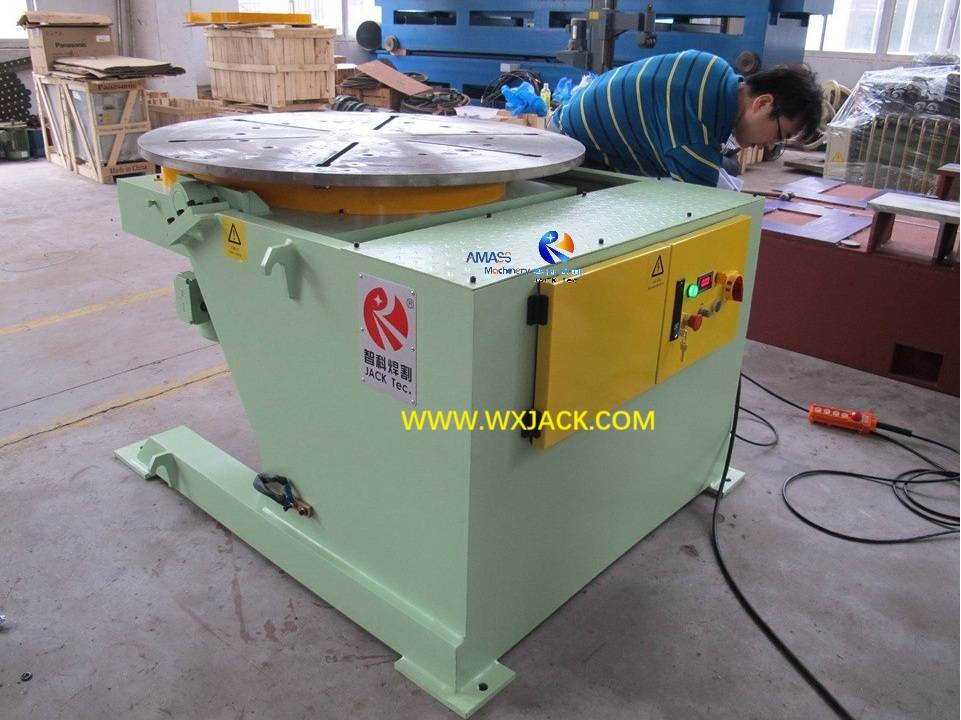

En uso pragmático, a veces existe un requisito sobre el equipo de posicionamiento de soldadura hecho especial , sobre la base del posicionador de soldadura de tipo de tabla única convencional o estándar ; Estos modelos de diseño especiales a medida se pueden resumir en:

1) diseñado y producido derivado de satisfacer las necesidades específicas del cliente;

2) Un diseño para un cliente: configuración personalizada;

3) con la estructura básica similar y el principio de trabajo como los modelos universales de la tabla única;

4) Lo único y especialidad con estos platos giratorios de soldadura especiales es generalmente con accesorios de control adoptivos y unidades periféricas.

2. Un ejemplo de aplicación típico en posicionador de soldadura especializado:

El equipo de posicionamiento de soldadura especializado especializado en especie varía de un caso a otro. Exploremos qué solución diseñamos e hicimos para un cliente, que proviene de una compañía de aparatos de electrodomésticos de precisión chino:

1)   Accesorio de soldadura para posicionador de soldadura especializado:

a) La pieza de trabajo soldada con este propósito diseñado por este producto hecho especial tiene una sección transversal de larga duración y de forma redonda;

Accesorio de soldadura para fijar la cubierta de la pieza de trabajo: ( Fig.1 )

b) Entonces, dos conjuntos de soportes de sección V en la superficie de la plataforma giratoria de soldadura se utilizan para soportar y asegurar la pieza de trabajo, junto con la cinta de fibra. (Ver imagen adjunta y arriba);

2) Soldadura giratoria del posicionador de soldadura giratoria especializado:

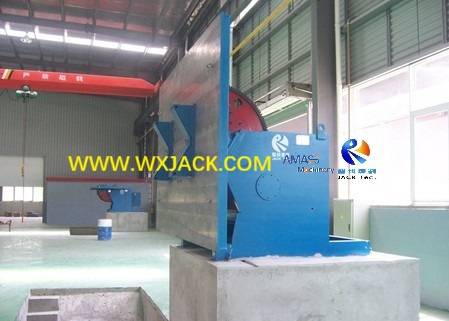

A) Además, para atender las piezas cilíndricas largas que se fabricarán aquí, la soldadura giratoria no es de forma redonda tradicional. En cambio, tiene superficie superior cuadrada:  ( Fig.2 )

b) En consecuencia, este equipo de soldadura especial tiene una placa de soldadura de forma rectangular del tamaño de 2000 × 3000 mm;

3) Fundación del posicionador de soldadura especializado:

a) Como se introdujo en la sección del producto de los modelos de plato giratorio de soldadura , el equipo de posicionamiento de soldadura de 2 eje convencional de 2 eje generalmente no necesita base: solo lo fijó en el piso con pernos de anclaje;

b) Comparativamente, en este caso específico de equipo hecho a medida, debido a la larga longitud de la carcasa de la pieza de trabajo, el diámetro revuelto correspondiente del plato giratorio de soldadura también es grande;

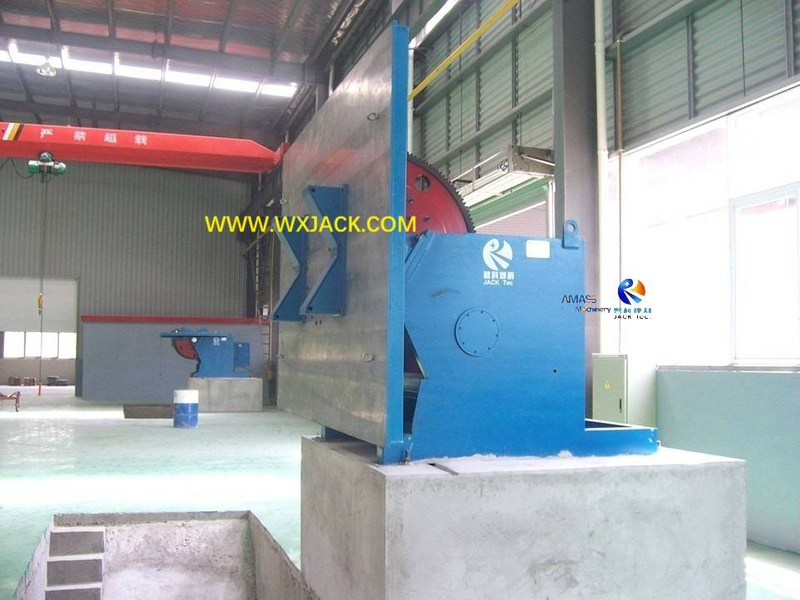

c) Entonces, durante la operación de soldadura, cuando la pieza de trabajo de larga longitud se baja hacia abajo a 90 °, habrá interferencia con el suelo. Por esta razón, un pozo de cierto tamaño y profundidad fue cavar en el sitio de trabajo del cliente (ver imagen adjunta y debajo).

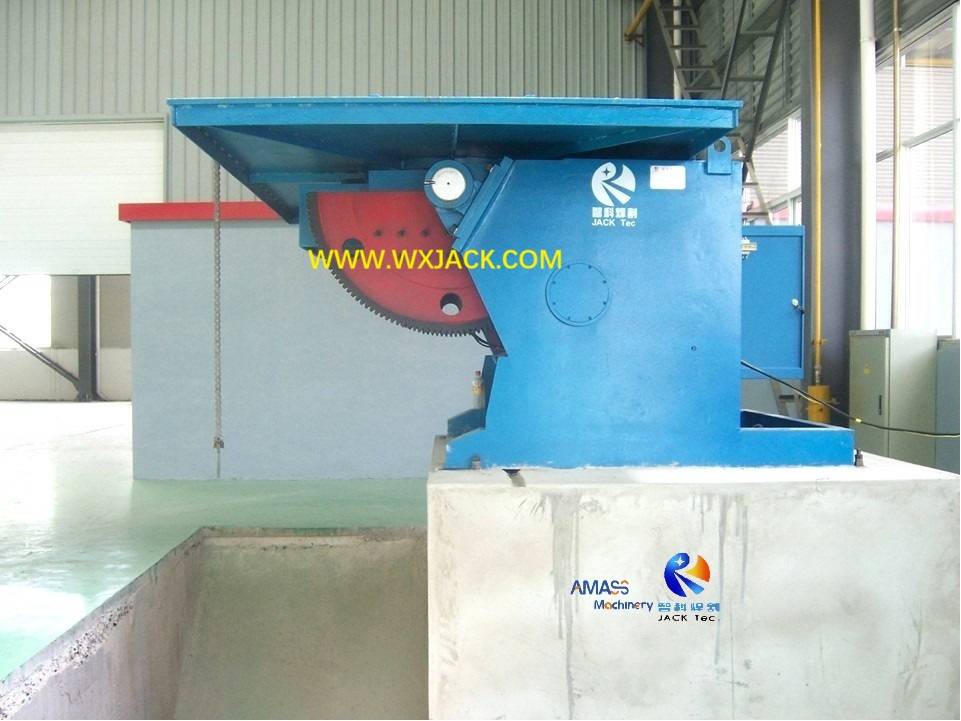

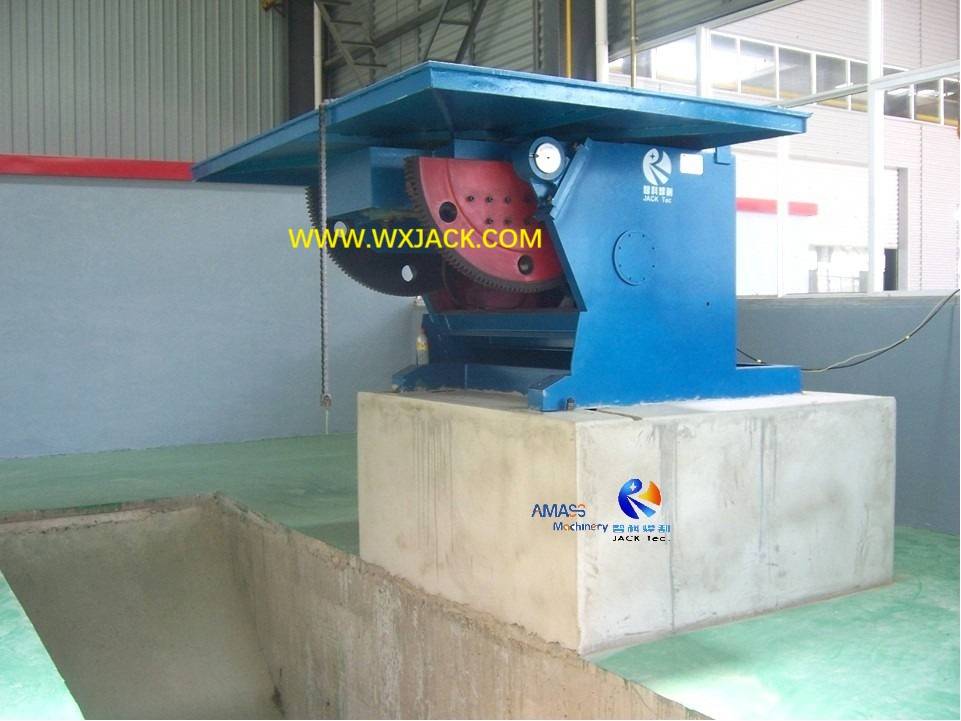

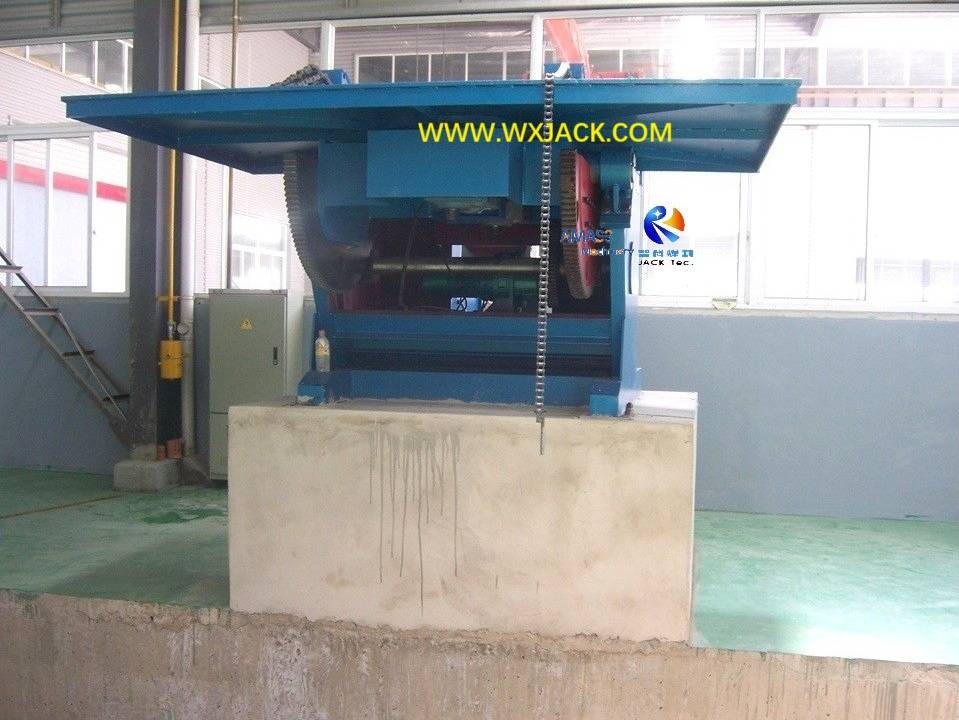

Pit de cierta excavación de profundidad, frente al posicionador de soldadura hecho especial: ( Fig.3 )

3. Lógica de control del equipo de posicionamiento de soldadura hecho especial:

1)   Por la misma razón, al diseñar el sistema de control del equipo de soldadura, la secuencia de acción del plato giratorio de soldadura debe ser así: solo cuando la pieza de trabajo es paralela a tierra, se puede inclinar;

2) solo cuando el plato giratorio de soldadura se titula a 90 °, puede girarse;

3) De esta manera, la pieza de trabajo de larga duración de este posicionador de soldadura especial no tendrá conflicto con los objetos circundantes.

4. Sistema mecánico de posicionador de soldadura hecho especial:

1) Machine Bed of Special Made Weld Posicioning:

a) Para garantizar un soporte sólido en la pieza de trabajo de larga duración en este modelo personalizado de producto, el cuerpo principal mecánico está diseñado en un estilo de cama doble del lado izquierdo y derecho;

b)   Las camas base están hechas de miembros de la estructura soldados en forma con perfiles y aceros de sección, y fueron a través del proceso de recocido para mantener la alta resistencia del equipo de posicionamiento de soldadura;

c) Estas dos camas de posicionador de soldadura están conectadas a un cuerpo integral mediante dos piezas de haz de caja;

d) este tipo de tecnología de diseño y proceso asegura la estabilidad y la durabilidad del equipo de soldadura;

2) Limpieza del reductor de motor Revolve:

En propuesta técnica, propusimos un reductor de equipo helicoidal de 17 minutos.

5. Parámetros técnicos del posicionador de soldadura especializado:
