Para comenzar esta sección del producto del tipo de ajuste de lecho de ajuste de soldadura de ajuste automático , comparemos el tipo de estructura automática de tipo fijo estándar , con este rotador de soldadura de ajuste de lecho como se muestra a continuación:

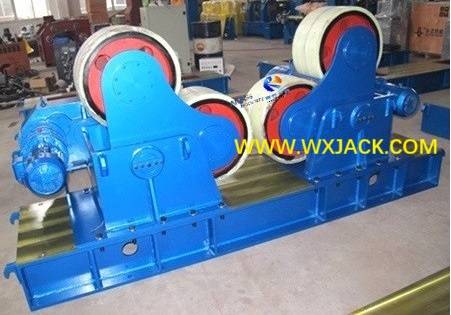

Wuxi Jack estándar Tipo fijo Auto ajustable: ( Fig.1 )

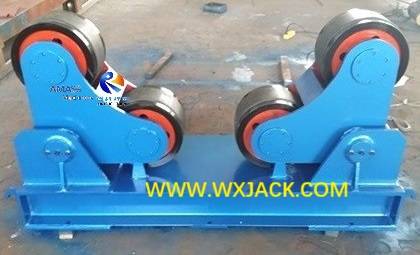

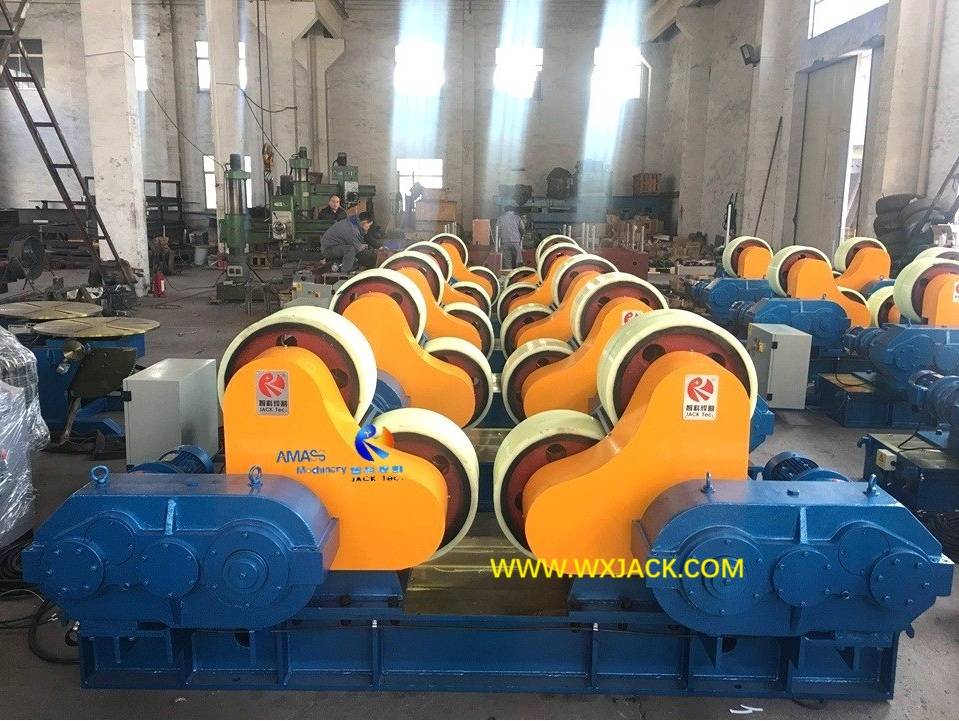

Wuxi Jack Bed Tipo de ajuste Auto ajustable: ( Fig.2 )
Esto nos da una aparente comprensión de este producto, que:
a) El tipo de cama de rodillo fijo estándar del rotador de soldadura autodetajable tiene solo un grado de acompañamiento de la cama de rodillo;
b) Comparativamente, el lecho de rodillo ajustable del rotador de soldadura autojetante tiene 5 calificaciones opcionales de la cama enrollable , mediante el cambio de los agujeros de seguridad de los pernos de montaje en el lecho de rodillos.
A partir de esto exploramos esta serie de forma de ajuste de lecho de rodillos de producto de tipo profesional:
El diseño de la serie HGZ de la serie de ajuste de ajuste HGZ de diseño y ajuste es para:
a) Cada producto se desarrolla para satisfacer la demanda del cliente en cierto aspecto;
b) Para este tipo de ajuste de la cama, con los 5 grados de distancia de lechos opcionales, el rango de diámetro aplicable de pieza de trabajo aumenta 5 veces en consecuencia , lo que hace que el giro de soldadura sea más versátil para una opción más amplia de pieza de trabajo;
c) Algunas de las piezas de trabajo tienen un tamaño más grande con un peso relativamente liviano , y con este tipo de lechos tipo cama de rodillo de soldadura de tipo autoletador ajustable, se puede soldar en este lecho de rodillos de alta eficiencia, sin la necesidad de cambiar a un tonelaje más pesado de rotador de soldadura;
Durante la operación de este tipo de equipo de soldadura,
a) De la imagen de arriba podemos ver que este tipo de lechos de tipo de soldadura de alta calidad es similar al posicionador de soldadura de una sola mesa ajustable ajustable en la familia de productos anterior;
b) Cambiar a la otra calificación de lechos que se extienden para el rollo de giro de soldadura, simplemente desanimado los pernos de ajuste y izar el lecho del rodillo, luego asegurarlo con los pernos de montaje apretados en los agujeros de ajuste de la calificación adecuada;
c) No se estipula ningún par para apretar los pernos de montaje en este proceso del producto del equipo de soldadura;
En comparación con el producto de modelos HGZ de tipo fijo estándar:
a) La única diferencia con este tipo de rotador de soldadura de autoletición es su tramo de cama de rodillo ajustable;
b) Todas las demás especificaciones son las mismas con el rotador de soldadura de tipo convencional. Para obtener detalles, consulte la sección anterior de la introducción del producto ' HGZ Standard Roller Bed Professional Self Ajustable ';
a) imagine que una pieza de trabajo se coloca en los lechos de rodillos del rotador de soldadura para su funcionamiento;
b) e imagine 2 líneas rectas, comenzando desde el centro de gravedad de la pieza de trabajo;
c) Una línea termina en el centro de gravedad del lecho del rodillo izquierdo;
d) La otra línea termina en el centro de gravedad del lecho de rodillo derecho;
e) El ángulo incluido así formado es un factor crítico para la lecho de rodillo de soldadura de todos los modelos, lo llamamos 'Bandeo de rodillo incluido el ángulo '. Debe estar dentro del rango de 50 ° ~ 100 ° , el ideal es 90 °;
f) Esta serie de rotadores de soldadura de alta calidad ajustables puede ayudar a administrar este ángulo de manera efectiva.
Tipo de ajuste de cama modelo HGZ soldadura autoletable | ||||||||||||
Modelo | HGZ5 | HGZ10 | HGZ20 | HGZ40 | HGZ60 | HGZ80 | HGZ100 | HGZ150 | HGZ200 | HGZ250 | ||
Max. Carga (t) | 5 | 10 | 20 | 40 | 60 | 80 | 100 | 150 | 200 | 250 | ||
D3 (mm) | 760 | 910 | 1160 | 1390 | 1540 | 1720 | 2000 | 2400 | 2860 | 3000 | ||
Pieza de trabajo (mm) | d | 250 | 320 | 450 | 600 | 750 | 850 | 1000 | 1200 | 1500 | 1600 | |
D | 2300 | 2800 | 3500 | 4200 | 4800 | 5000 | 5500 | 6500 | 8000 | 8500 | ||
Tamaño de rodillo | R Roller (mm) | D1 | 250 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | ||
W3 | 100 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | ||||
Roller metálico (MM) | D2 | 244 | 294 | 344 | 394 | 444 | 494 | 494 | 540 | 540 | 550 | |
W4 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 100 | 100 | 120 | ||
Velocidad lineal (mm/min.) | 100-1000 VFD | |||||||||||
Energía del motor (KW) | 0.75 | 1.1 | 1.5 | 3 | 4 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | ||
Roller Span A (mm) | 900 | 1100 | 1350 | 1600 | 1800 | 2000 | 2200 | 2600 | 2960 | |||
Arriba están los parámetros estándar del rotador de soldadura de autoajuste, también podemos diseñar uno especial en el requisito del cliente. |
