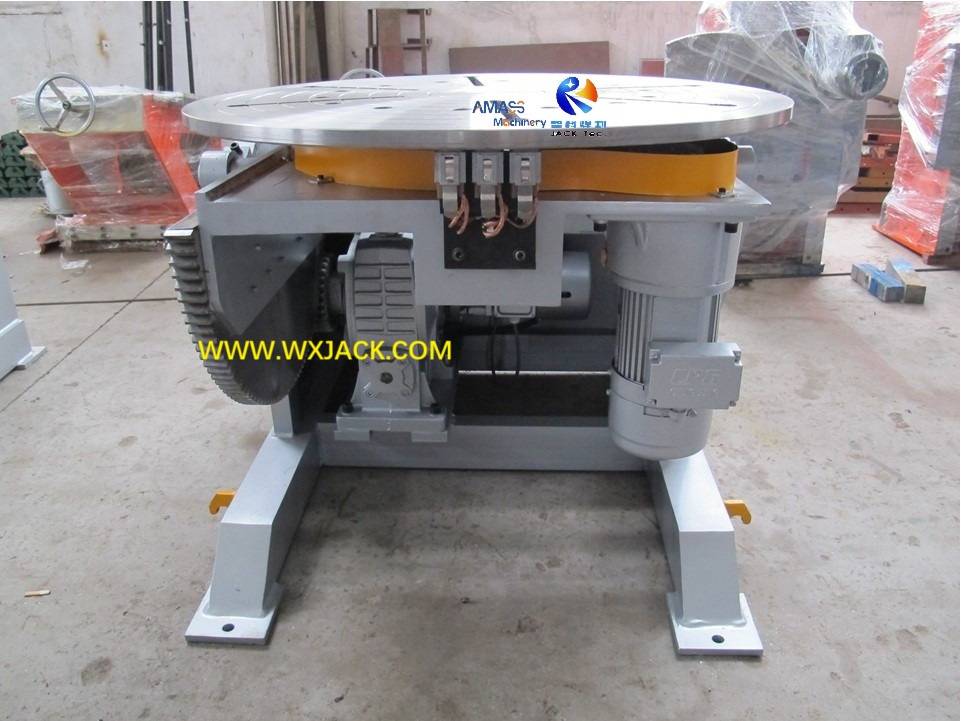

Posicionador de la mesa de giro del diámetro variable y de la brida de la concha de peso

A. pieza de trabajo aplicable y uso del posicionador de soldadura de inclinación y soldadura de modelo CHB30 :

1. Función del posicionador de soldadura de rotación e inclinación del modelo CHB30 :

1) Sitio de aplicación:  este posicionador de soldadura ligera está diseñado para productos de piezas de trabajo inclinadas y giratorias con un diámetro que varía de φ600 mm a φ1700 mm de posición, que es adecuado para adquirir un efecto de soldadura o corte óptimo;

2) La velocidad de soldadura correspondiente puede estar disponible, en forma de soldadura de arco automático, semiautomático y manual, que se implementa en el taller y las condiciones de instalación del posicionador de soldadura de inclinación y rotación;

2. Especificaciones de la pieza de trabajo del posicionador de soldadura de luz del modelo CHB30 :

1)  Diámetro de la sección de brida de la cubierta de la pieza de trabajo, es de φ600 mm a φ1700 mm;

2)  La altura de la brida de la cubierta de la pieza de trabajo puede ser de hasta 1500 mm;

3)  Máx. El peso de la brida de carcasa de la pieza de trabajo puede ser de hasta 2500 kg;

4)  Tonnage de carga : en consecuencia, este posicionador de la tabla de giro debe tener una capacidad de carga de 3 toneladas, con cierta tolerancia al margen. Entonces, el modelo es CHB30;

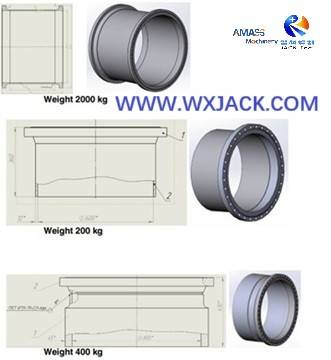

3. Modelo de diseño 3D de pieza de trabajo para posicionador de soldadura de inclinación y rotación CHB30 : ( Fig.1 )

B. Demanda del cliente en el posicionador de la tabla de giro de soldadura del modelo CHB30 :

1. Acciones de trabajo del posicionador de soldadura de la tabla de giro CHB30:

1)  Limitación : esta tabla rotativa de soldadura de 2 ejes debe poder girar al máximo. grado de 360 ​​°, e incline la pieza de trabajo y su accesorio de hasta 135 °;

2)  la capacidad de carga  con un fuck de sujeción debe ser rotación; Y la rotación con una inclinación de 45 ° de grado y posición horizontal de las piezas de trabajo que pesan en min. 3000 kg;

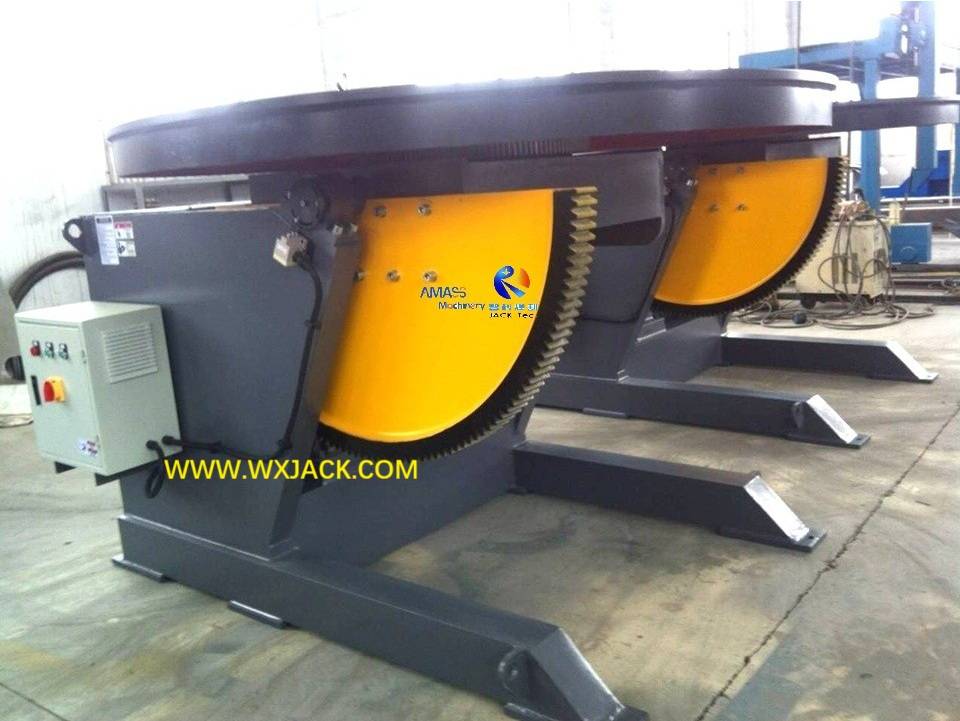

3) Etapa operativa del posicionador de soldadura de la tabla de soldadura Wuxi Jack CHB30 en el sitio del cliente: ( Fig.2 )

2. Velocidad de trabajo de giro e inclinación en  el posicionador de soldadura de inclinación y rotación de CHB30 :

1)  Renovación : la unidad de rotación de la pieza de trabajo debe poder proporcionar un ajuste suave, en la velocidad de rotación de la brida de la cubierta de la pieza de trabajo, que va desde 100 mm/min. a 2000 mm/min.;

2)  Soldadura : la velocidad de soldadura de rotación es de min. 100 mm/min. hasta el máximo. 1500 mm/min., Que marcha perfectamente con el alcance de: de Min. 1000 mm/min., Hasta el máximo de 2000 mm/min.;

3)  Control  de velocidad : la velocidad de soldadura de la pieza de trabajo debe ser ajustable;

4)  Modulación y visualización : además, esta velocidad giratoria y de trabajo de la pieza de trabajo en el posicionador de soldadura de luz, debe poder ajustarse y mostrar en el colgante de operación instantáneamente;

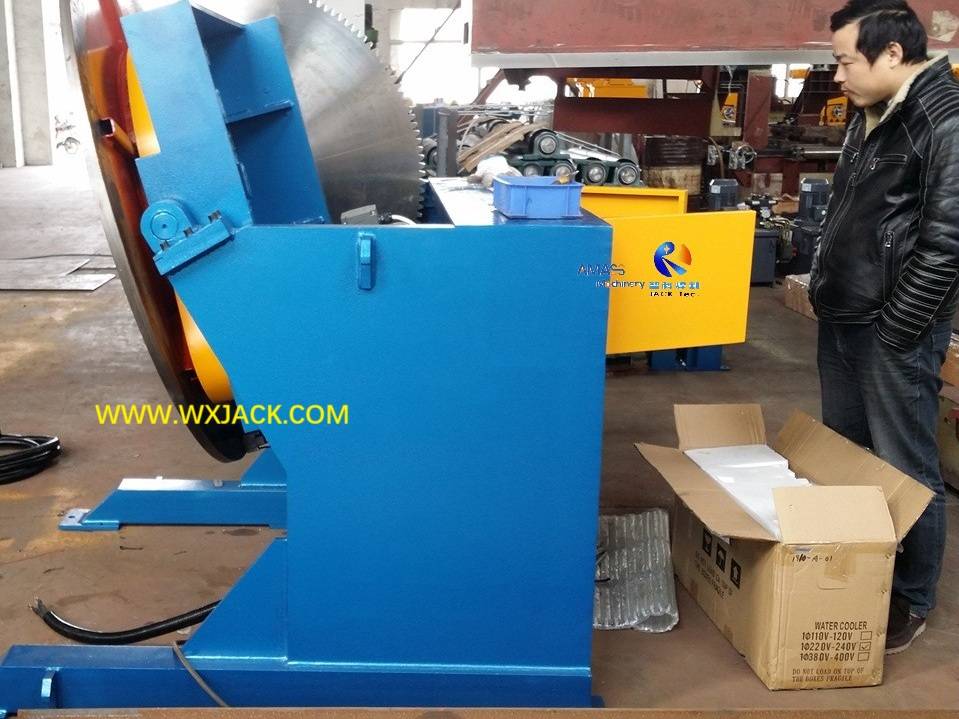

5) Costilización operativa del modelo CHB30 : ( Fig.3 )

6)  Duración de inclinación : velocidad de inclinación de la mesa rotativa de soldadura y su pieza de trabajo a 90 ° de grado, que lleva alrededor de 40 a 60 segundos;

3. Estructura y tamaño del posicionador de la tabla de giro del modelo CHB30 :

1) Este pequeño equipo de posicionamiento de soldadura tiene una estructura compacta e integral, con una estructura principal de un conjunto de posicionador de soldadura de mesa de giro de base estacionaria;

2) La tabla giratoria de soldadura en su parte superior tiene una capacidad de 2 grados de libertad: 0 ° ~ 360 ° giratorio y 0 ° ~ 360 ° inclinado, para manejar la posición y orientación de la pieza de trabajo;

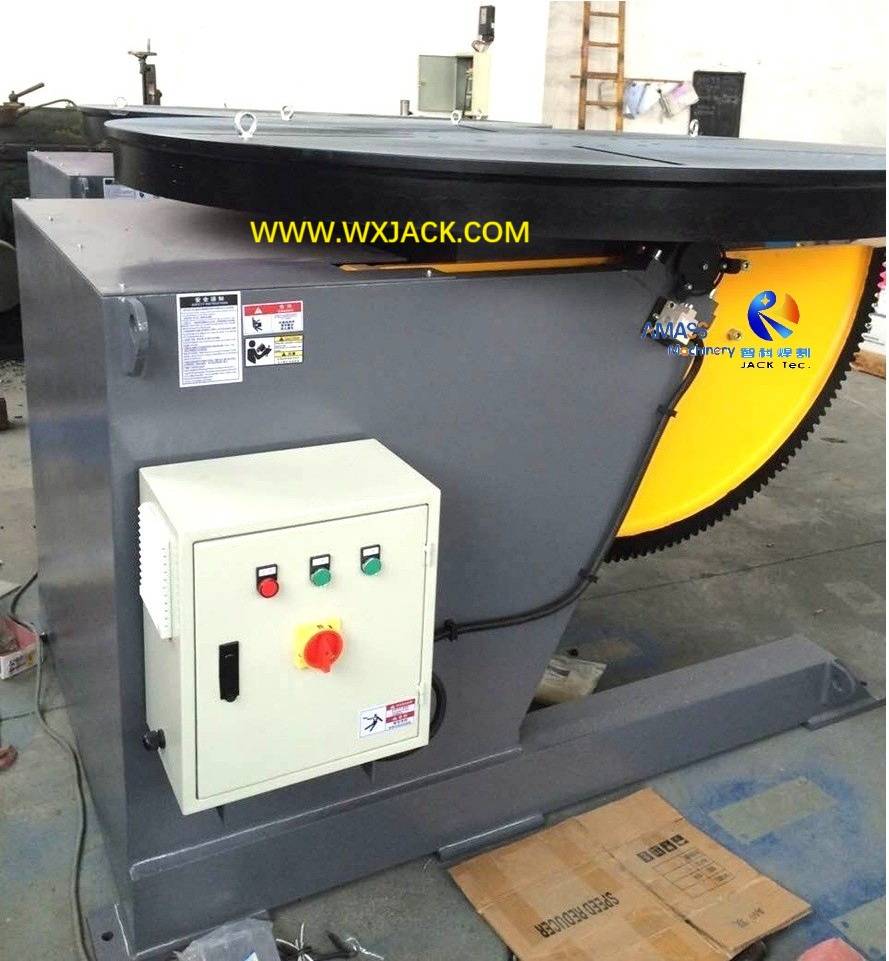

3) Enseñanza en el modelo CHB30 en la instalación de Wuxi Jack: ( Fig.4 )

4. Modos de operación en el posicionador de la tabla de giro del modelo CHB30 :

1)   El indicador de velocidad giratorio e inclinación en el equipo de posicionamiento de soldadura debe estar en la consola estacionaria y en la consola de mano operativa remota en forma de mm/min.;

2) El indicador de inclinación del plato de brida de la cubierta del equipo debe estar en la consola estacionaria y en la consola portátil en grados.

C.  Especialidades técnicas del posicionador de soldadura de la tabla del modelo CHB30 :

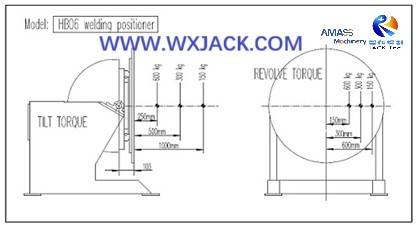

1. Revolucionar e inclinar el par indicador del diagrama de Wuxi Jack CHB30 Modelo de inclinación y posicionador de soldadura rotativa: ( Fig.5 )

2.   Configuraciones y especificaciones en el posicionador de la tabla de giro del modelo CHB30 :

1)   Este posicionador de soldadura giratoria está equipado con una pieza de una placa de acero de 6 vigas, con un diámetro máximo de φ1700 mm, con agujeros cortados en su superficie, con el fin de montar un chuck o dispositivos de sujeción, para el deber de fijar piezas de trabajo de forma segura en su tabla rotativa de soldadura;

2)   El accesorio de soldadura incluye una pieza de 3 o 4 mandíbulas mecanizadas de sujeción de mordazas, para la tarea de sujetar piezas de trabajo con diámetros de φ600 mm a φ1700 mm;

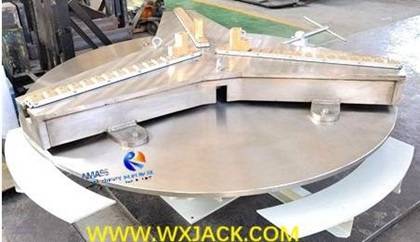

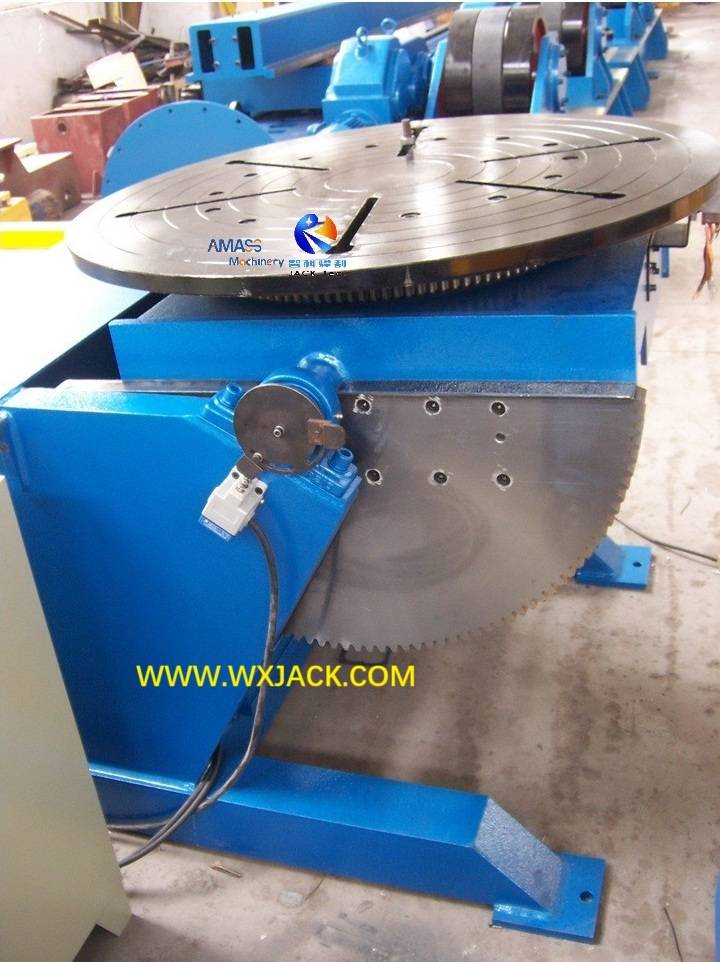

3) El accesorio de 4 mandíbulas se aplica en Wuxi Jack CHB30 Máquina del modelo: ( Fig.6 )

3.  Constructura del posicionador de la tabla rotativa de soldadura del modelo CHB30 :

1) La estructura de soporte de este  posicionador de la tabla de giro de soldadura  debe ser estable y no requiere un accesorio adicional para sostenerlo;

2)  Altura desde el nivel del piso del taller hasta el eje : la rotación de la pieza de trabajo en la posición horizontal de la pieza de trabajo del producto, debe mantenerse de 1200 mm a 1300 mm;

3) Instalación y fijación de la matriz de Wuxi Jack CHB30 Equipo de posicionamiento de soldadura del modelo: ( Fig.7 )

4) fácilmente compatible con cualquier fuente de soldadura y mecanización, sincronizada con la soldadura encendiendo el botón de inicio, con el inicio de soldadura en el control remoto y del interruptor del pedal del pie;

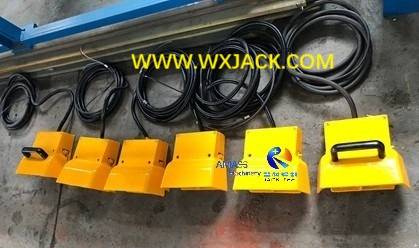

5) Los interruptores de pedal del pie equipados con posicionador de soldadura de giro e inclinación de Wuxi: ( Fig.8 )

D. Rango de suministro en el posicionador de la tabla de giro de soldadura del modelo CHB30 :

1.   Cuerpo mecánico principal de la tabla rotativa de soldadura fija en sí;

2.   Junta de control eléctrico, colgante de operación y interruptor de pedal de pie;

3.   No se necesitan piezas de repuesto consumibles para estar equipadas con el equipo de posicionamiento de soldadura, porque todos los componentes y piezas son de tipo duradero;

4. Unidades de operación en el posicionador de soldadura de la tabla de giro :

1) Pedal de control remoto : 1 pieza con longitud del cable de 5,000 mm;

2)  control manual (o control de radio) de 1 pieza, con longitud del cable en la longitud de 5,000 mm;

5. Funcionalidad de los botones de Push en el control remoto de la tabla rotativa de soldadura :

1) Debería poder girar en la dirección de rotación en sentido antihorario de CW en sentido horario versus CCW, seleccionada por medio del interruptor de palanca;

2) Control de botones para comenzar la rotación de la pieza de trabajo;

3) Ajuste en la velocidad de rotación de la tabla rotativa de soldadura.

E.  Parámetros técnicos del posicionador de la tabla rotativa de soldadura del modelo CHB30 :
