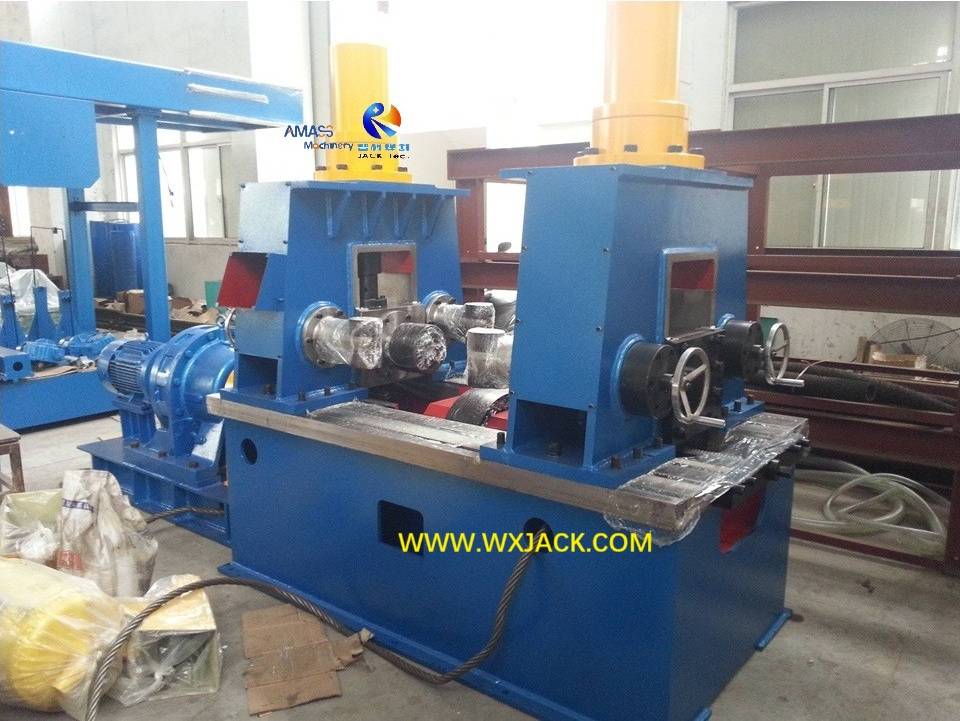

Posición vertical YTJ40 Hidráulica I Máquina de alisado de brida de haz

1. BUSQUE SOBRE CAPABILIDAD DE LA MÁQUINA DE ENTRENAMIENTO DE VIDE HILLICO YTJ-40 H VIDE:

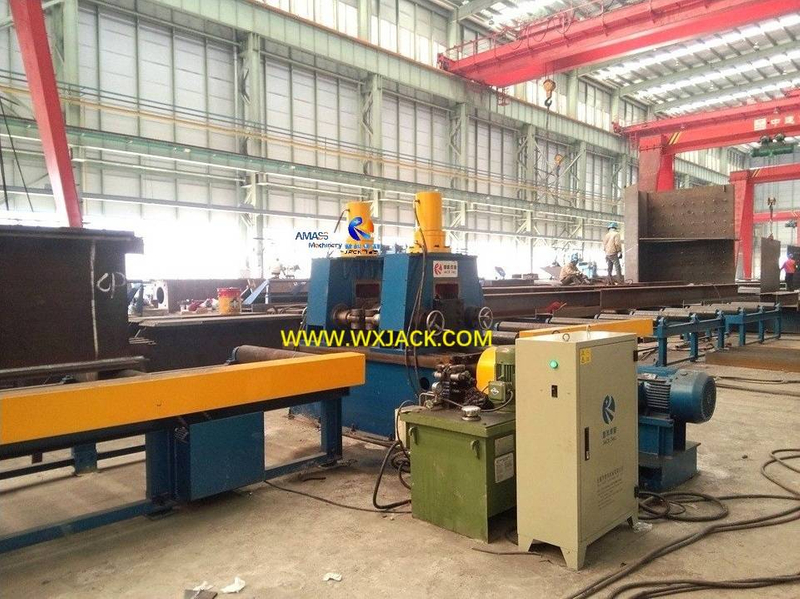

1) Sitio de trabajo: la primera foto adjunta muestra una pieza de soldadura H se endereza de un conjunto de Wuxi Jack YTJ40 Model Machine. Por inspección visual, esta pieza de h viga tiene un grosor de brida de alrededor de 30 mm, que está dentro de la capacidad de trabajo del modelo YTJ-40;

2) Capacidad de enderezado:  como el tercer conjunto de la máquina de producción de haz H esencial después de la máquina de ensamblaje del haz H y la máquina de soldadura de arco sumergido del haz H , YTJ-40 es el modelo 'más ligero' de la serie Hidráulica Hi-Beam de la serie YTJ de la serie HI HI Vigas HI, para alertar el acero Q345  de carbono (fuerza de tensilla 510 ~ 600MPA), con el espesor de la pendiente del haz H hasta el 40 mm;

3)  Por supuesto, aquí 'más ligero ' se compara con otros modelos de equipos de accionamiento hidráulico de la serie YTJ. Al hacer una comparación con la máquina de alisado del haz Hyj Hyj de Mechanical Drive Hyj , el YTJ-40 tiene una capacidad de enderezamiento obvia. Los dos modelos tienen una aplicación objetivo diferente.

2. Principio de alisado de la serie Hidráulica Automática Hidráulica Haz Máquina de alisado:

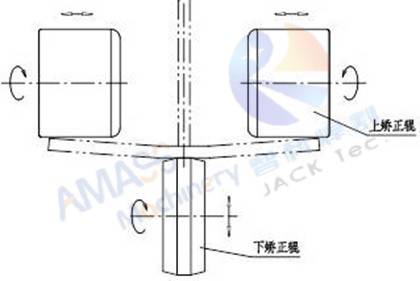

Vea a continuación boceto sobre el principio de alisado sobre la brida del haz H:   ( Fig.1 )

1) La sección de trabajo en la máquina de enderezado de haz H de la automática:

a) Mostrado en el boceto anterior,  para cada conjunto de máquina automática de enderezado de la unidad hidráulica de la serie Wuxi Jack Ytj, hay dos piezas de rodillos de alisado de posición superior y un rodillo de alisado de posición inferior, que componen una cavidad de forma t:

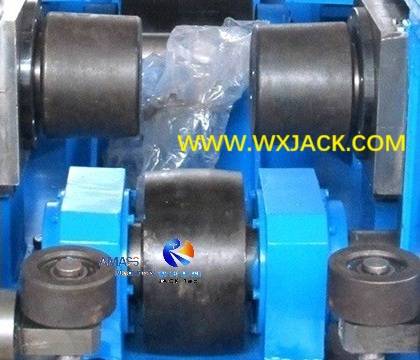

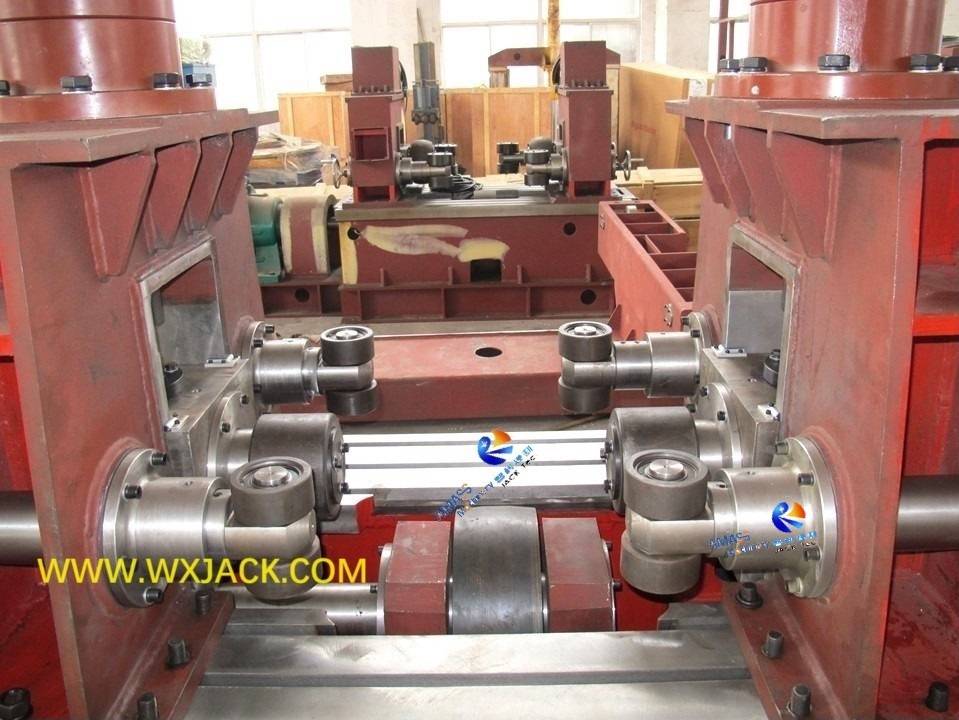

Enderezar la disposición de los rodillos en la cavidad de trabajo de la máquina: ( Fig.2 )

b)  Esta es la sección de trabajo crítico para realizar la operación de alisado de brida del haz H;

2) Enderezado de la brida de un lado en la máquina de enderezado de haz de I Automática:

a) Acción: durante el proceso de alisión, conducido con cilindros de bomba hidráulica, los dos conjuntos de rodillos de alisado superiores descienden hacia abajo y presionan la brida del haz H con gran fuerza;

b) deformación de contador:  con la acción cohesiva de las tres piezas de alisado de arriba e inferior, la brida del haz H tiene deformación plástica en el estado de tensión de tres puntos y se enderezó en la máquina;

c) Enderezado junto con la transmisión:  mientras tanto, el rodillo de alisado inferior gira debajo de la unidad del reductor del motor transportador. De esta manera, el haz de trabajo H se transporta hacia adelante, yendo a través del área de alisado de la cavidad T continuamente a lo largo del transportador, y su brida se enderezó sucesivamente dentro de la cavidad de la forma T;

d) Con este proceso de trabajo, una brida lateral del haz H se enrolla y se endereza continuamente a lo largo de toda su longitud;

e)  Si el enderezado de una vez no enderiza la brida a la tantilidad requerida, se debe hacer la segunda vez. Pero la mayor parte de la condición, la operación de enderezamiento única es suficiente para cumplir con el objetivo;

3) La pieza completa del haz H enderezado en la máquina de alisado de la brida del haz H:

El otro lado de la brida del haz H se endereza de la misma manera. Lo que significa que, para una pieza de viga H de soldadura, debe ir a través del equipo dos veces para ser enderezado;

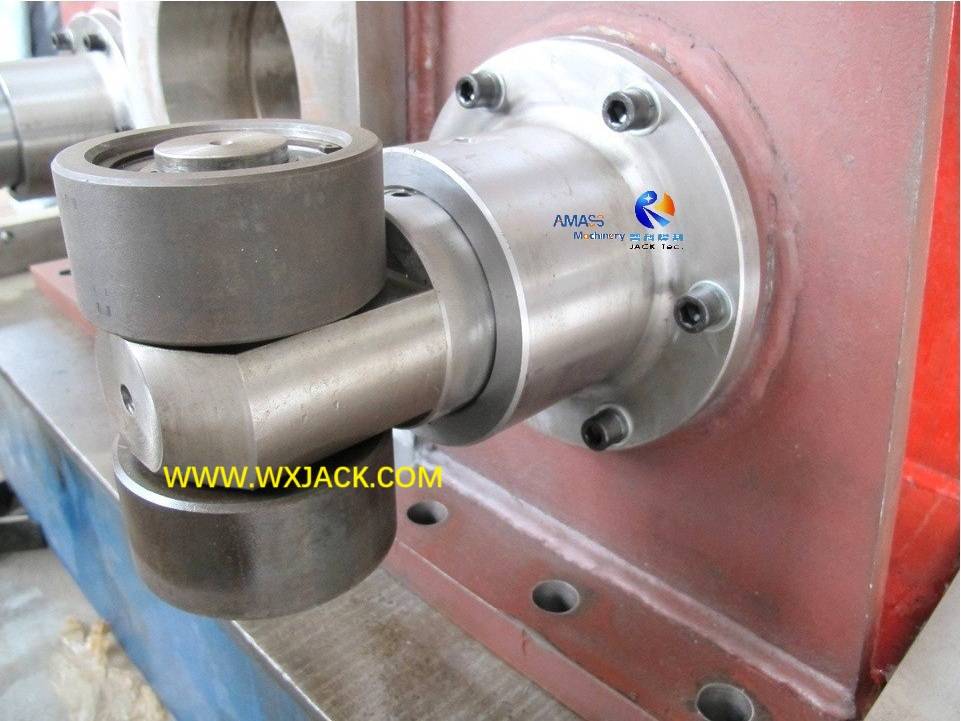

4) Capacidad de trabajo de YTJ-40:  Las dos piezas de los rodillos de alisado superior son de estructura de la caja del eje, con una gran capacidad de carga:

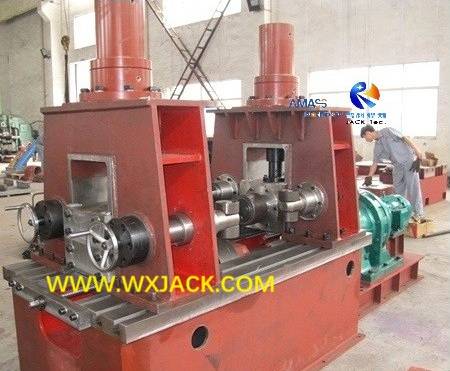

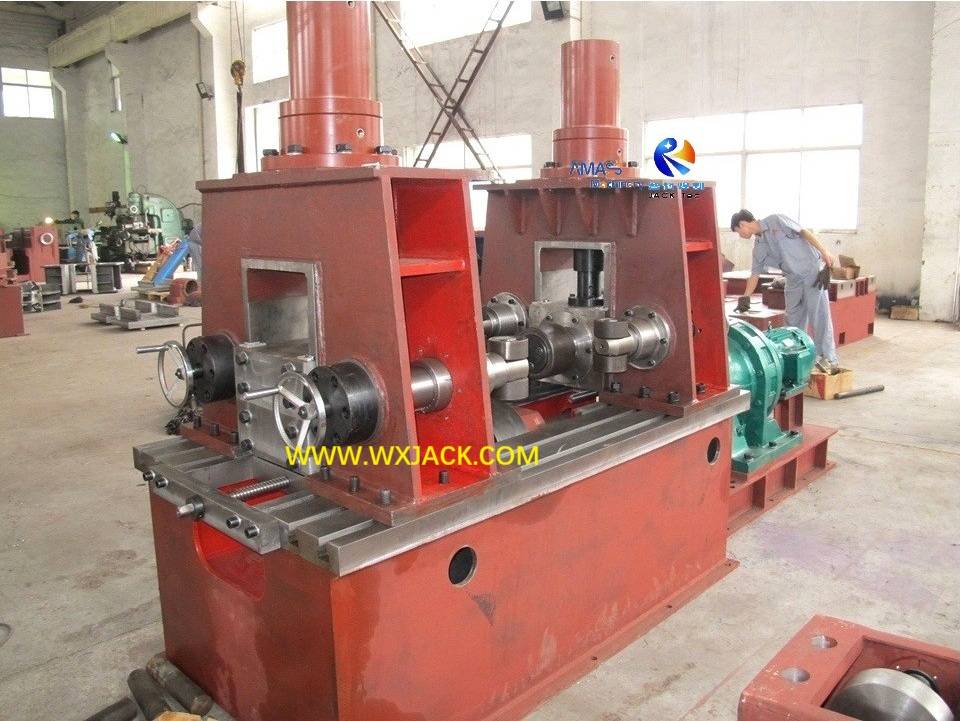

Cilindro de aceite de actuación descendente de Wuxi Jack YTJ40 H Máquina de alisado del haz: ( Fig.3 )

B) Fuerza impulsora:  las dos piezas de rodillos de alisado superior se conducen con una estación de bomba hidráulica mediante dos conjuntos de cilindros. El movimiento descendente de los dos rodillos de alisado superior está en fase. Esta es una gran diferencia entre la serie YTJ de unidad hidráulica y la máquina de enderezado del haz Hyj Series H I;

C) Productividad:  con una velocidad de alisado de 9,000 mm/min. , la máquina de alisado hidráulico YTJ-40 tiene alta eficiencia;

d) Hay transportadores de entrada y salida en la parte delantera y posterior del marco principal mecánico de la máquina YTJ40, para transferir el haz H dentro y fuera del equipo.

3. Parámetros técnicos de la máquina de enderezado de haz H de la unidad hidráulica YTJ-40 :
