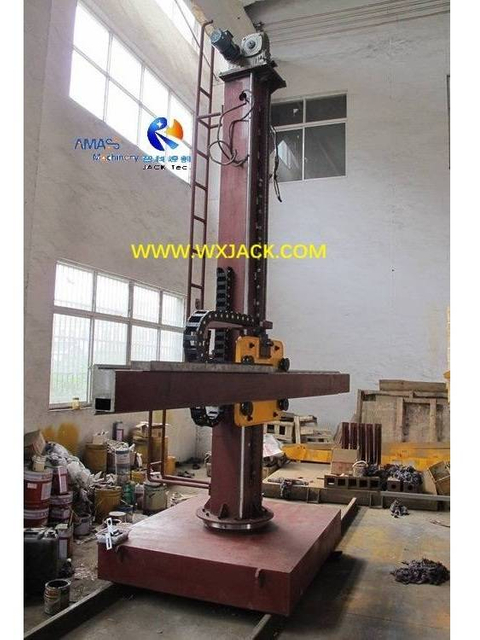

A. Función y capacidad de la columna y pluma de soldadura:

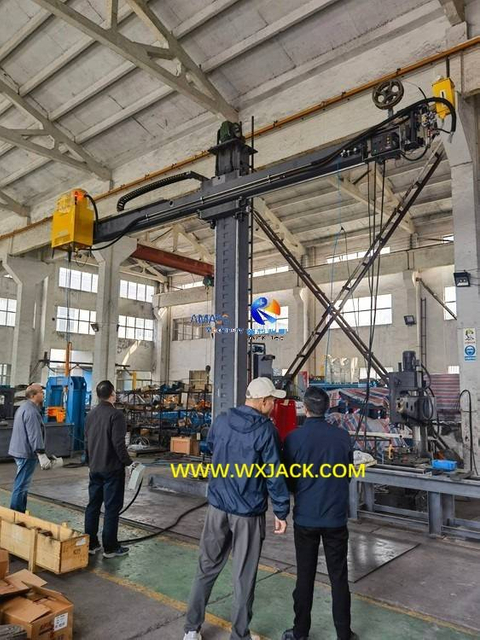

1. Principio de funcionamiento: La columna y pluma de soldadura recibe su nombre de la apariencia general de este manipulador de soldadura: un conjunto de cruz de montaje mecánica sólida y flexible, ensamblada a partir de una pluma horizontal y una columna vertical con una base fuerte, para realizar operaciones de soldadura longitudinal y horizontal en piezas de trabajo cilíndricas: Recipientes/tanques/tuberías...;

2. Forma de funcionamiento del equipo de soldadura de tanques manipuladores de soldadura:

1) Característica de estructura: Este equipo de soldadura de tanques de diapositivas cruzadas en sí es un tipo de manipulador de soldadura para gestionar la operación de soldadura, sin accesorios de soldadura para transportar piezas de trabajo;

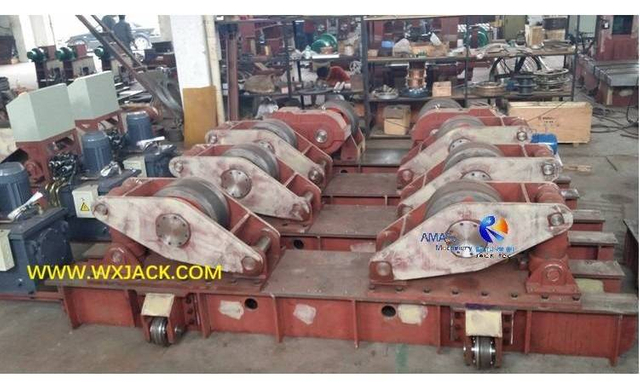

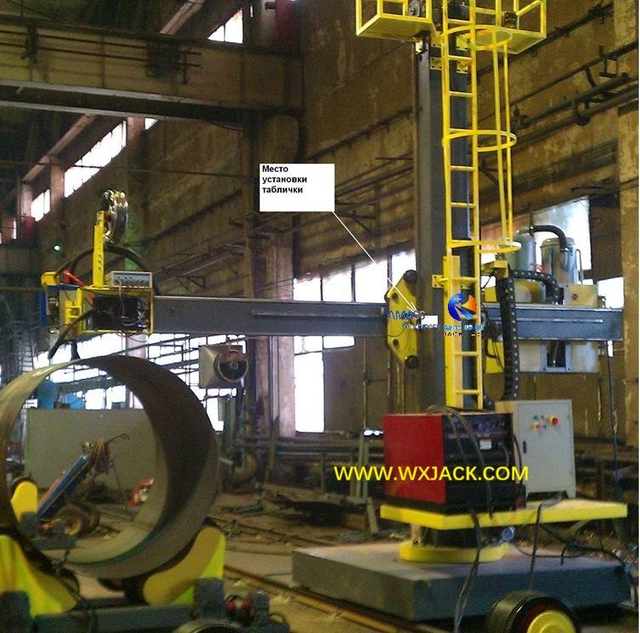

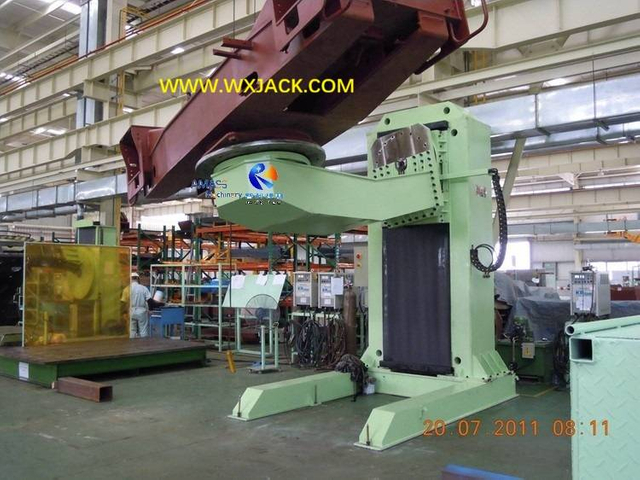

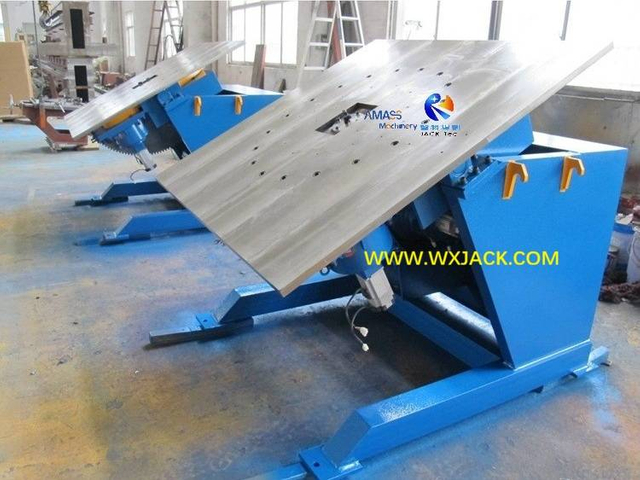

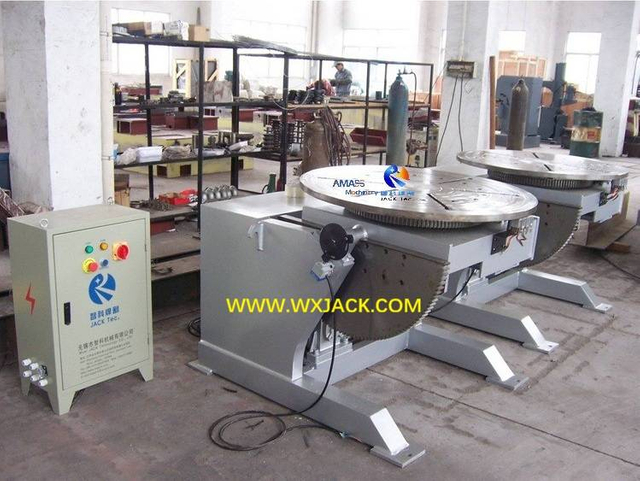

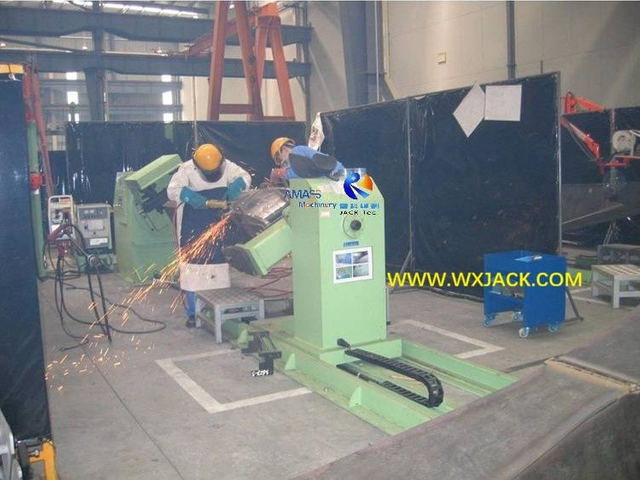

2) Modo de trabajo: Por lo tanto, la columna y pluma de soldadura generalmente funcionan junto con otros equipos de soldadura comunes: Rotador de soldadura y o Posicionador de soldadura, componiendo en propósito general Centro de soldadura:

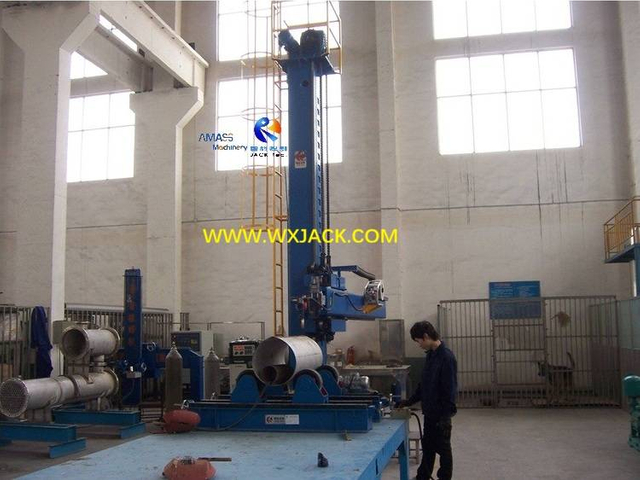

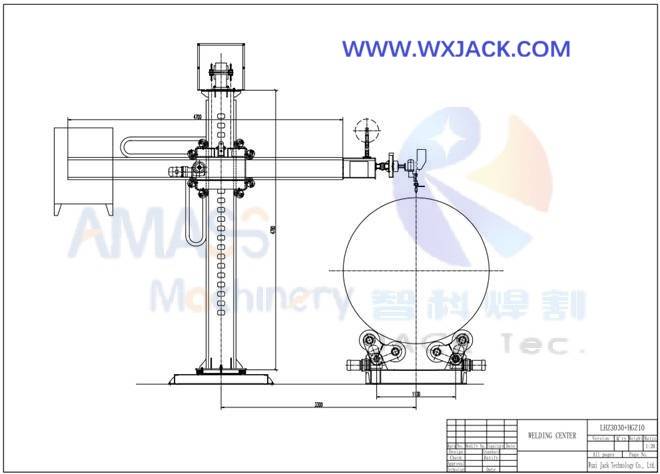

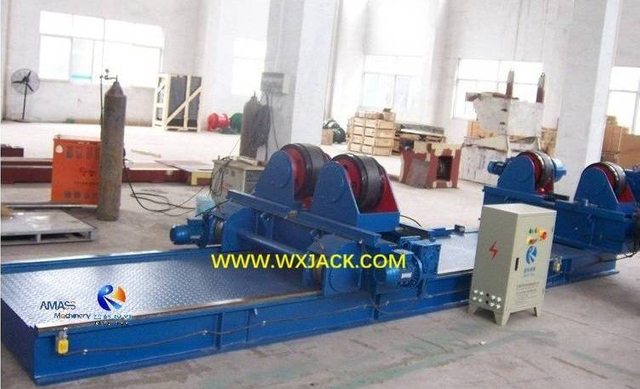

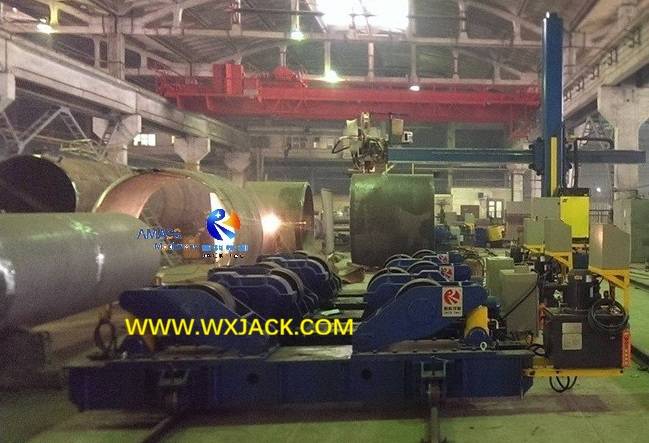

3) Boceto de diseño de la columna y pluma de soldadura modelo Wuxi JACK LHZ con plataforma de rodillos de soldadura: (Figura 1)

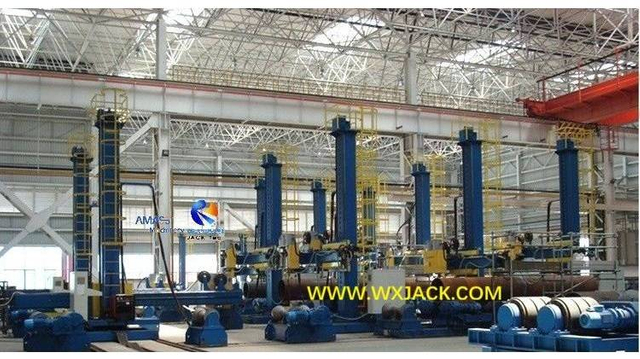

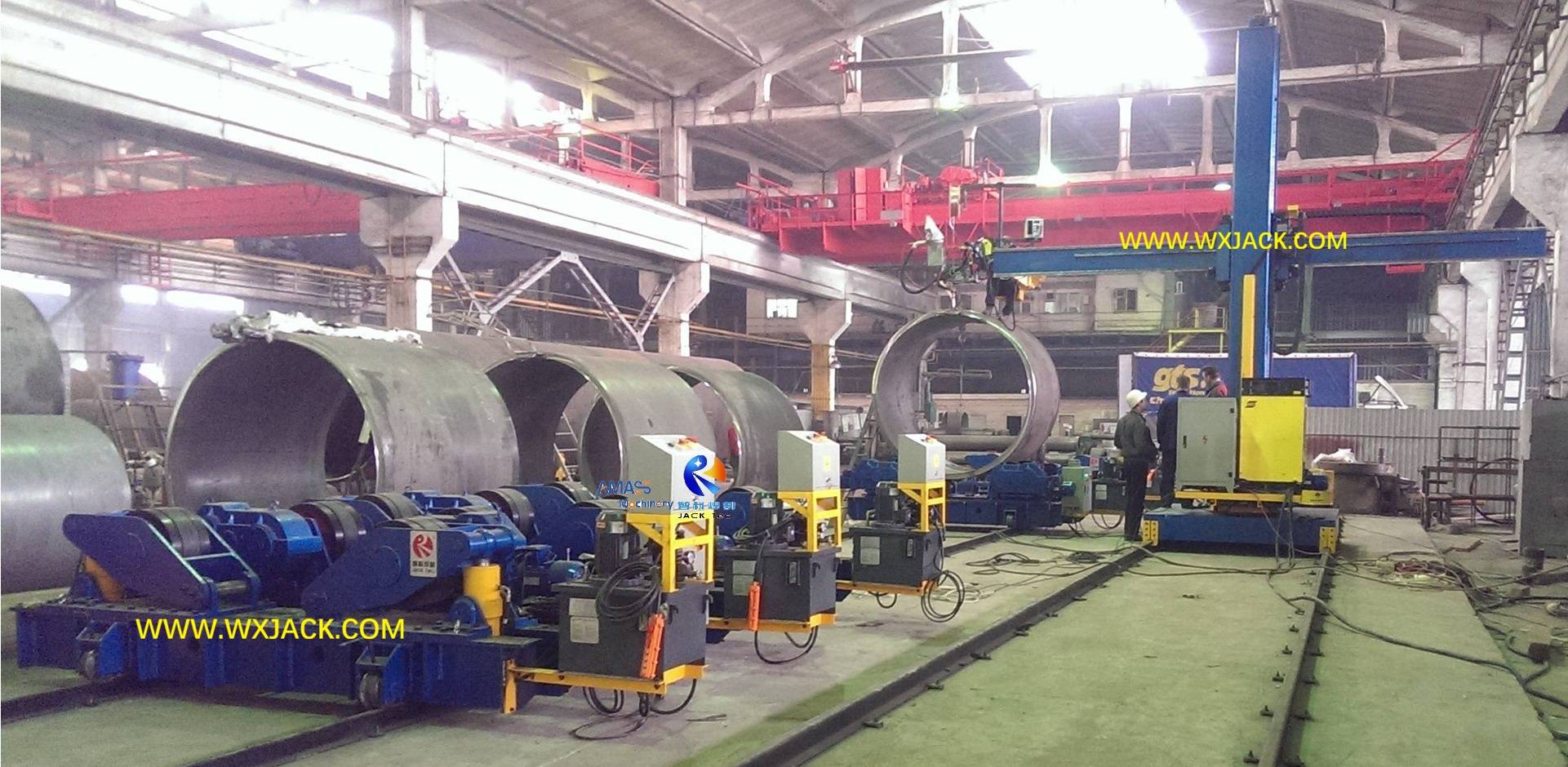

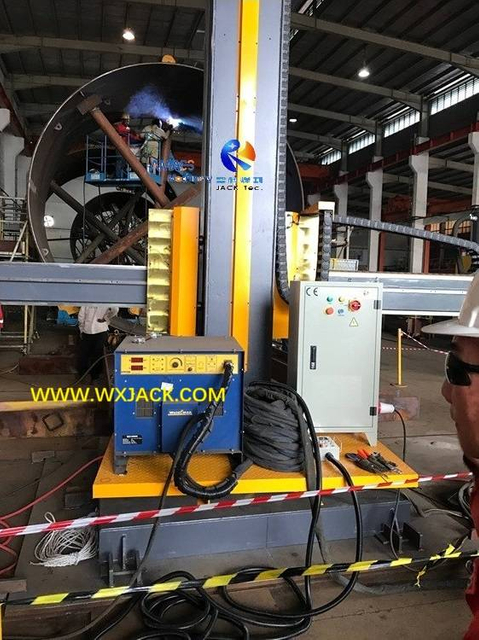

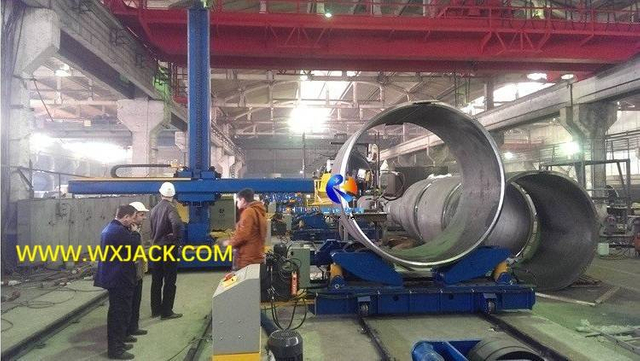

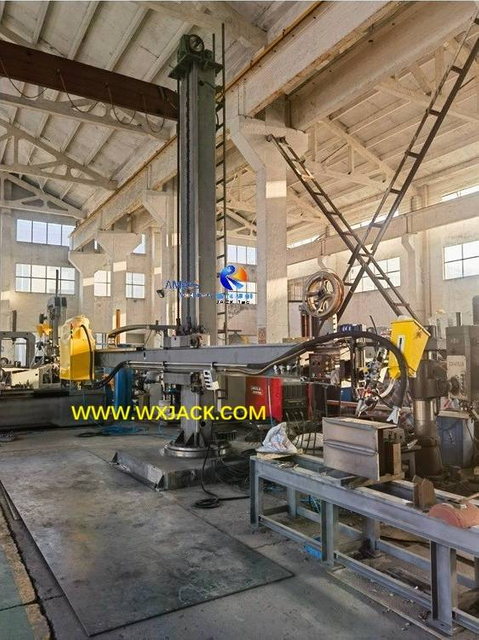

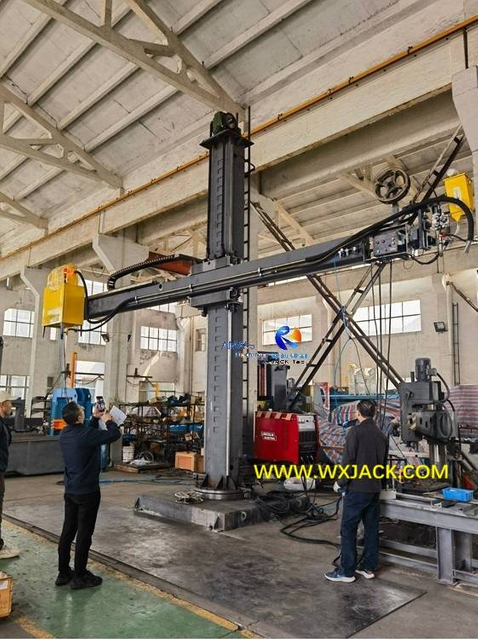

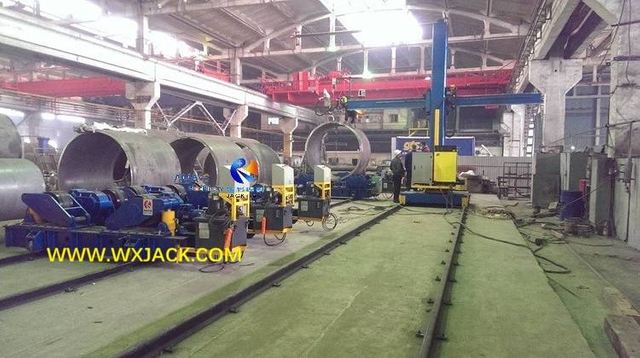

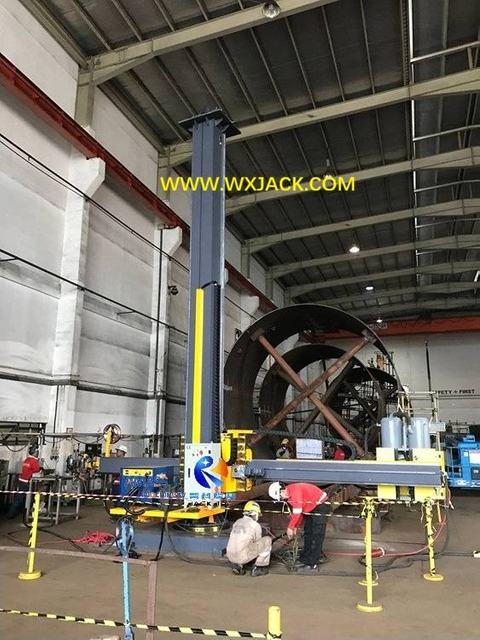

4) Gran centro de soldadura: Implementos de pluma y columna de soldadura Wuxi JACK LHZ6060 para soldadura longitudinal externa en oleoductos en el sitio del cliente, trabajando con grupos de lecho de rodillos de soldadura de accionamiento hidráulico: (Figura 2)

3. Amplia aplicación: En las industrias manufactureras, la columna y pluma de soldadura es el equipo de soldadura de tanque más eficiente, para completar operaciones de soldadura comunes en diversos materiales, dimensiones y estructuras de piezas de trabajo.Por lo tanto, este manipulador de soldadura de diapositivas cruzadas de la serie LHZ ha obtenido aplicaciones muy amplias en todo el mundo;

4. Principales operaciones de soldadura que se realizarán en la columna y pluma de soldadura:

1) Soldadura longitudinal: Por medio del movimiento horizontal de la pluma, la columna de soldadura y la pluma realizan soldadura longitudinal en la pared externa o interna de las piezas de trabajo;
2) Soldadura circunferencial: Cuando el brazo horizontal del manipulador de soldadura se mantiene inmóvil y, por lo tanto, su soplete de soldadura, con el giro de la pieza de trabajo en el rodillo giratorio de soldadura, se puede realizar soldadura circunferencial tanto en la pared interna como en la externa de las piezas de trabajo;
3) Soldadura Interna o Externa: El cabezal de trabajo (pluma horizontal) de la columna de soldadura y la pluma puede 'arrastrarse' por la pared externa de los tanques o extenderse hacia la pared interna de los tanques, adquiriendo ambas posiciones de soldadura en las piezas de trabajo;
4) Modo de soldadura flexible: Casi todas las unidades de soldadura comunes adoptadas en equipos de soldadura de tanques: SAW/ GMAW/ Strip Cladding/ TIG... pueden equiparse para soldar columnas y brazos.



B. Puesta en uso en columna y pluma de soldadura:

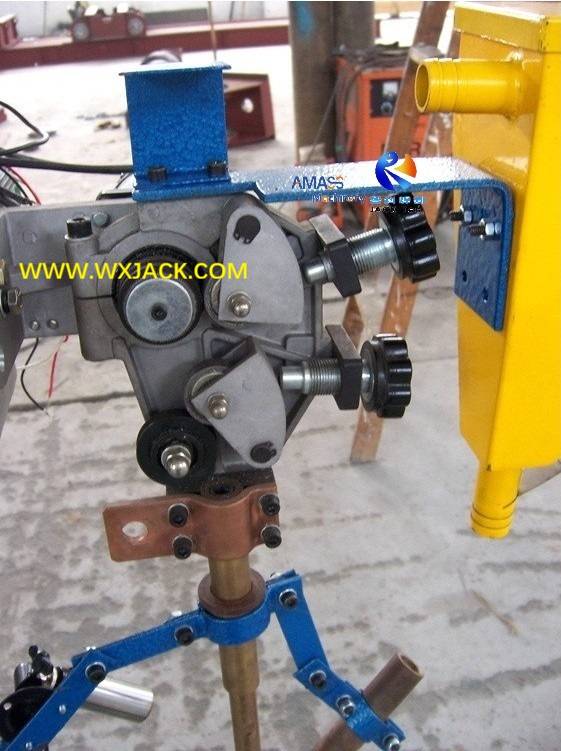

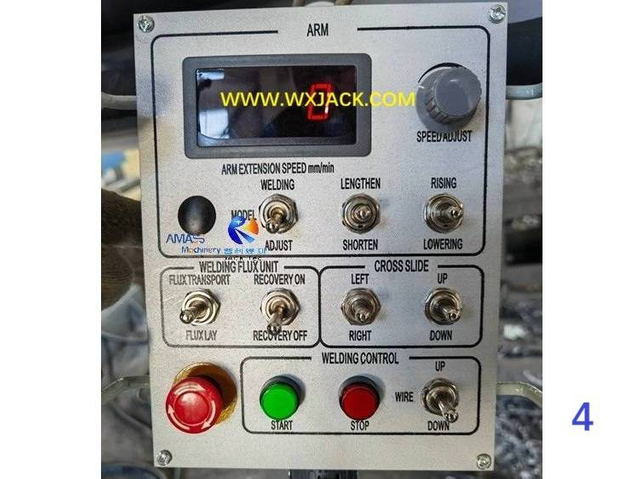

1. Mano de trabajo: El brazo horizontal actúa como mano operativa o manipulador del equipo de soldadura de tanques.En consecuencia, las unidades de soldadura del manipulador de soldadura: soplete de soldadura/alimentador de alambre de soldadura/consola de control de soldadura... están instaladas en el extremo delantero del brazo horizontal.Por esta razón, la columna y pluma de soldadura de la serie LHZ también recibe el nombre de 'Manipulador de soldadura de diapositivas cruzadas':

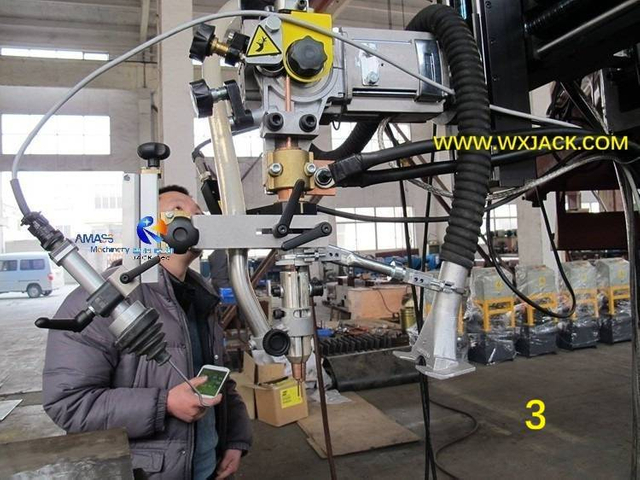

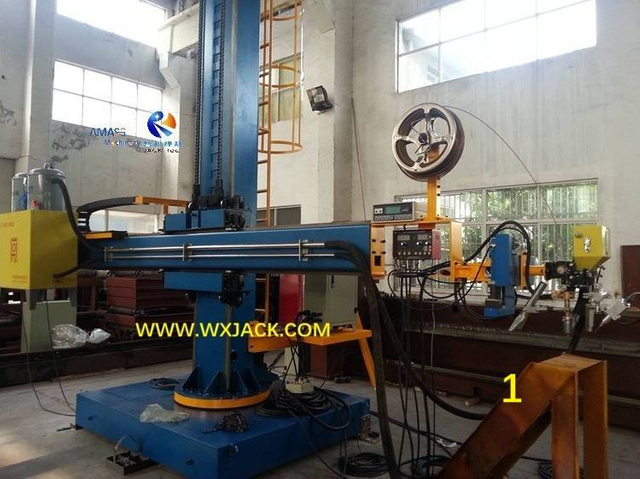

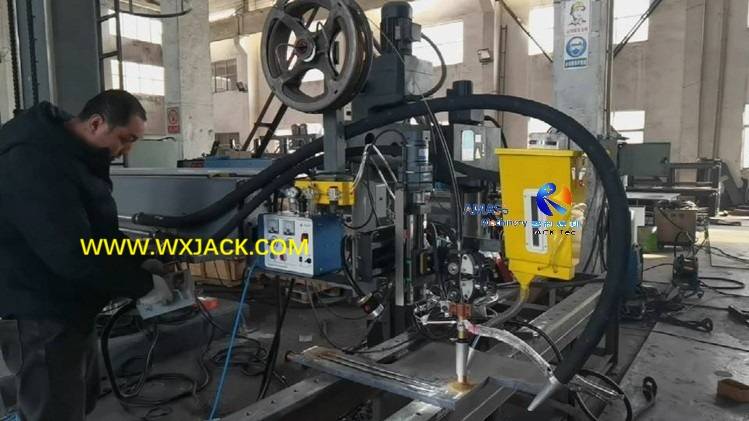

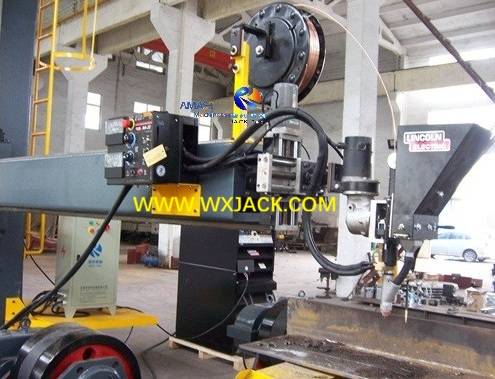

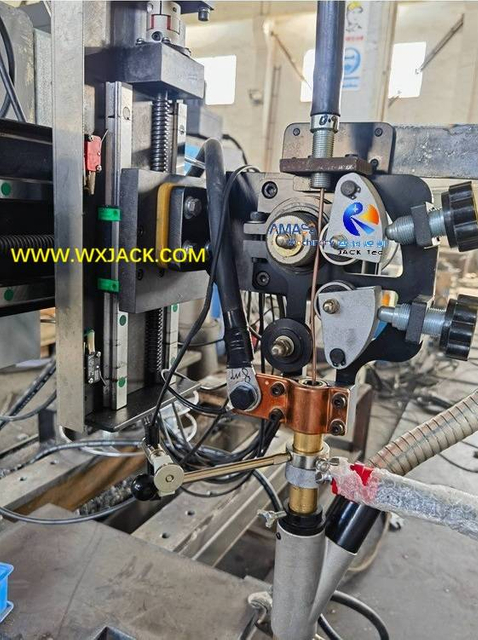

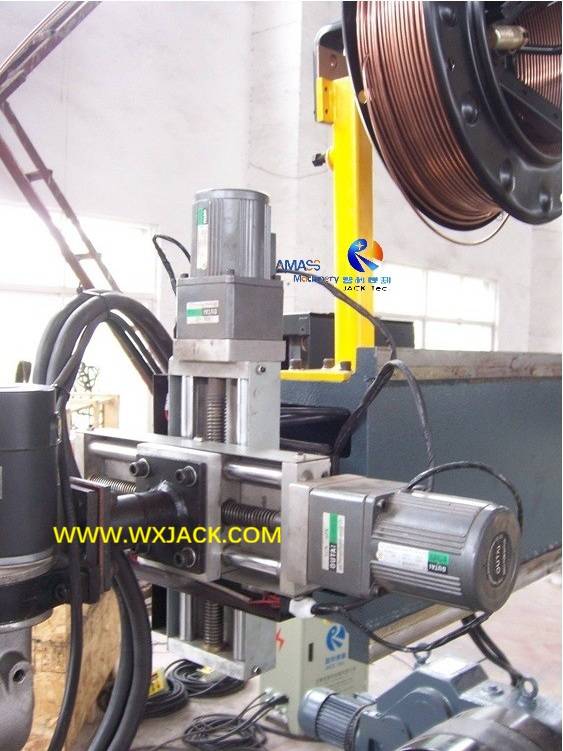

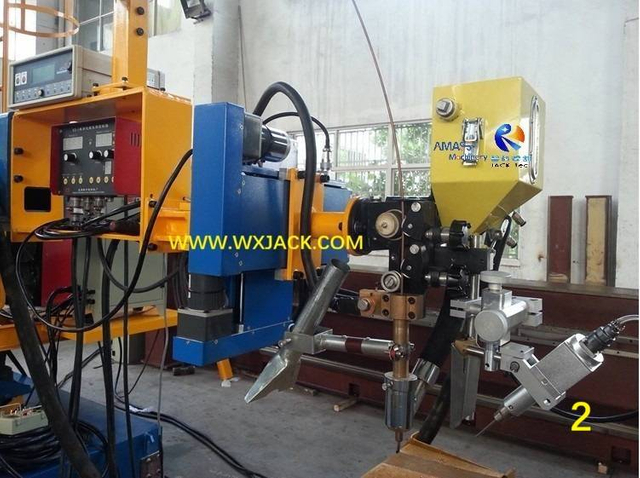

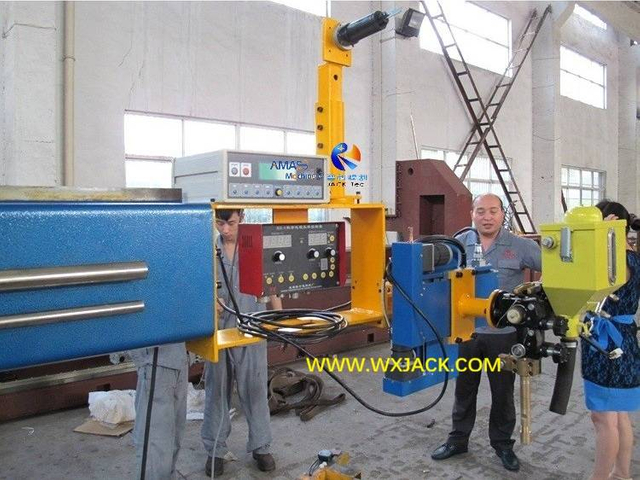

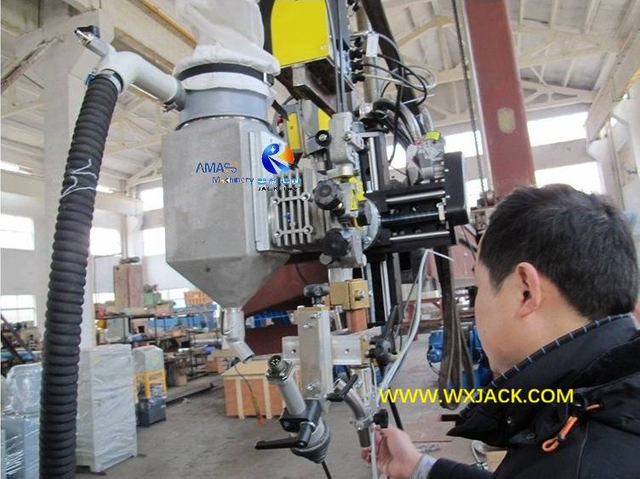

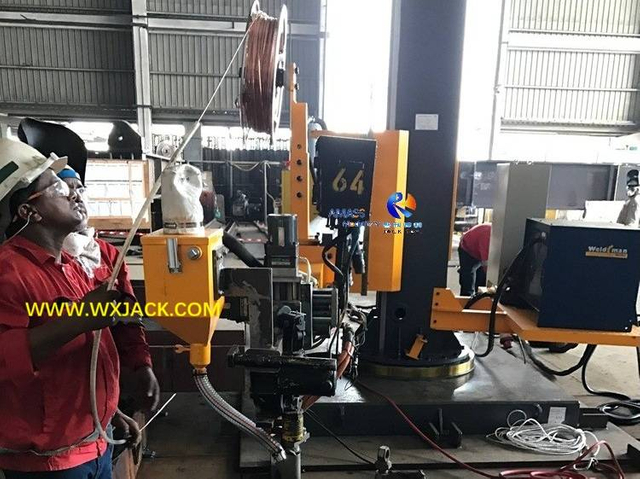

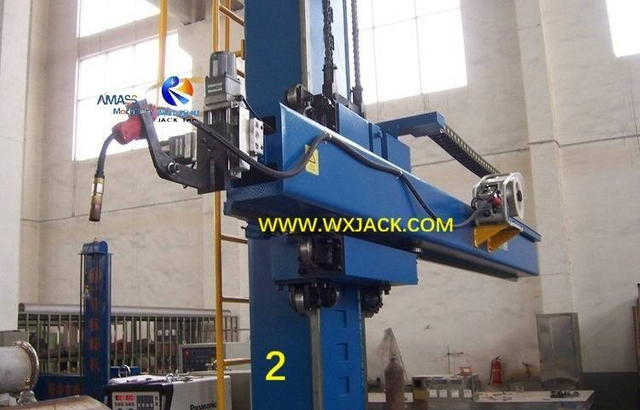

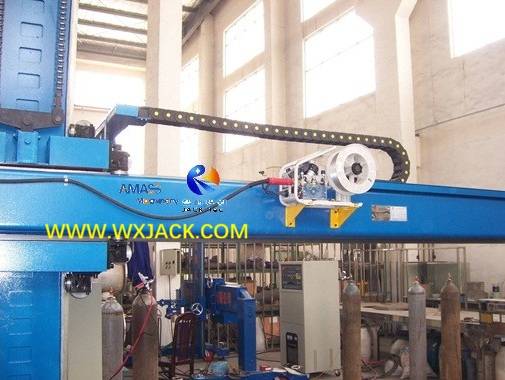

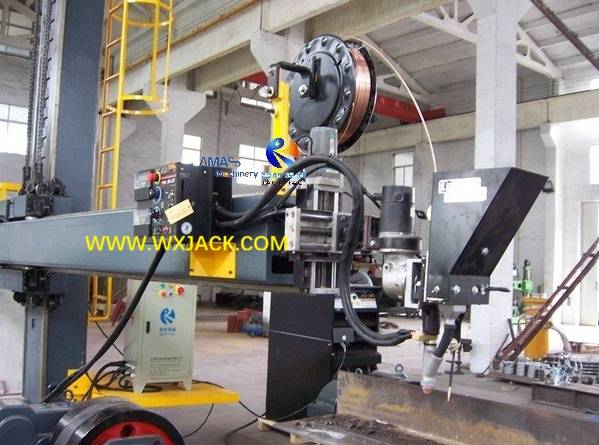

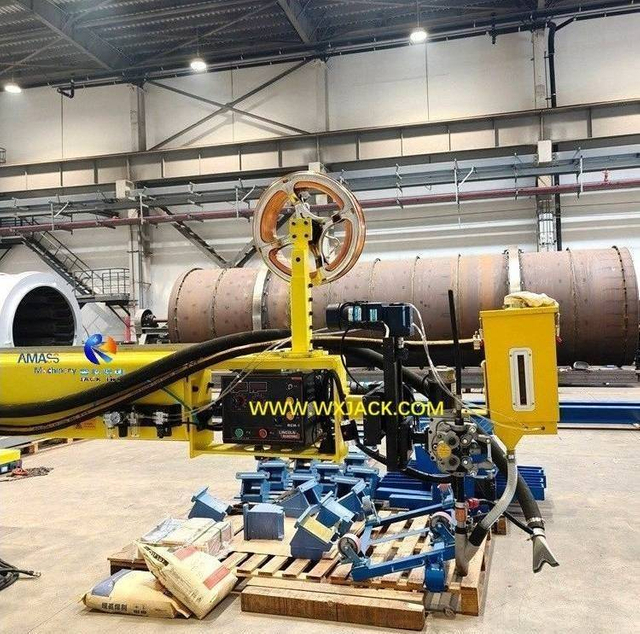

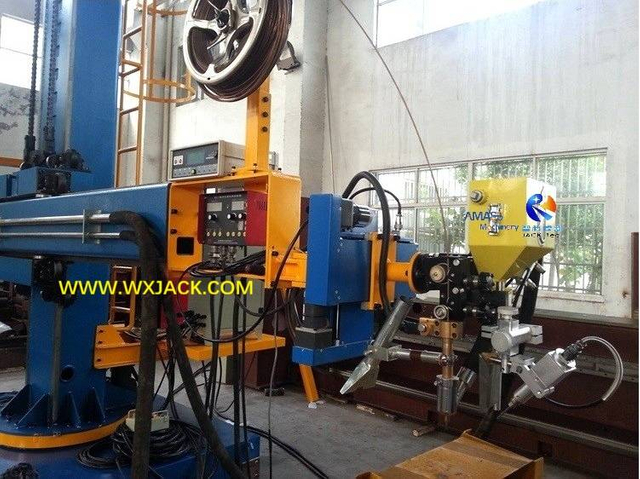

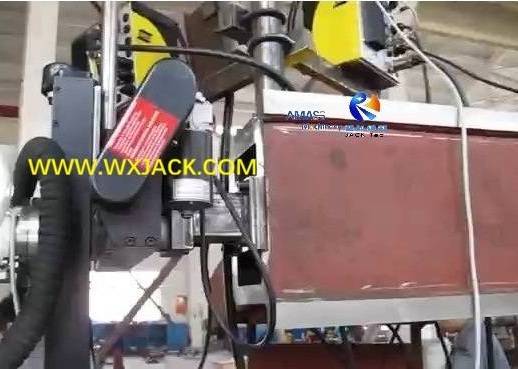

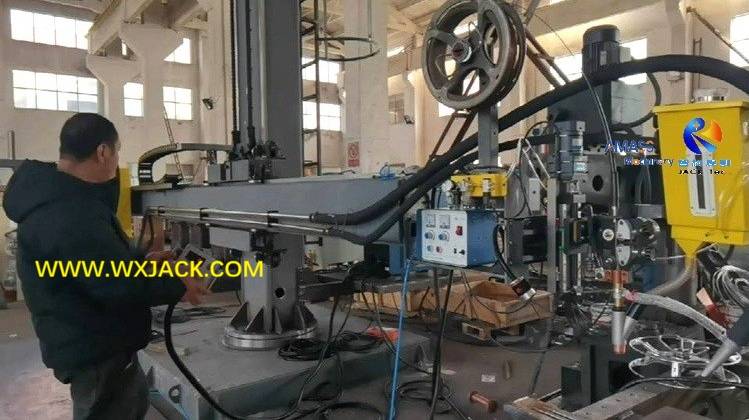

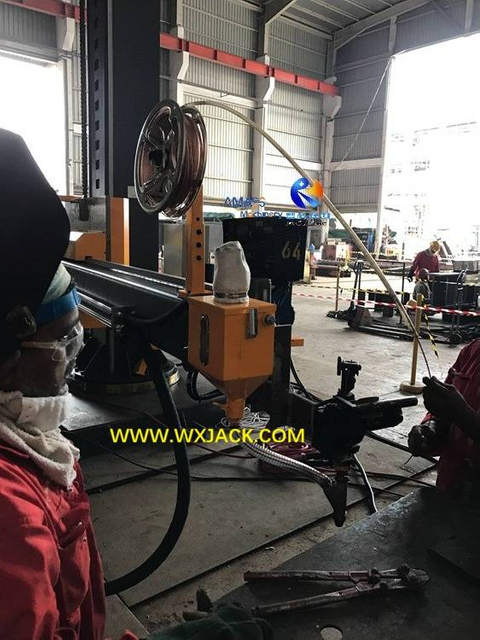

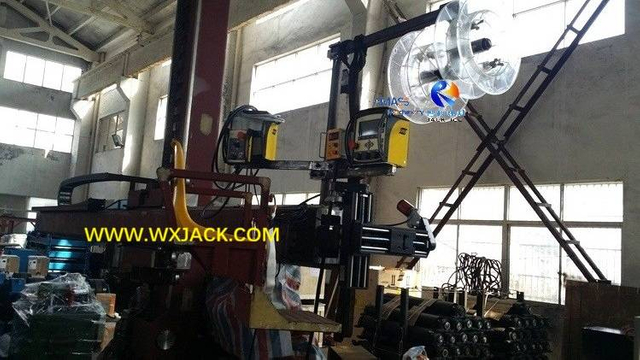

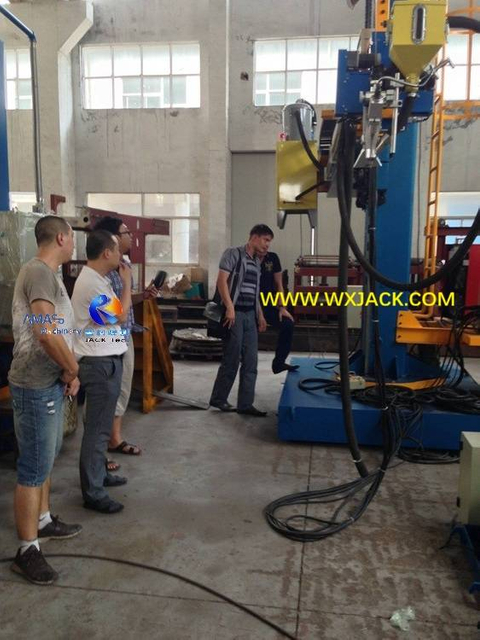

Sistema de función de soldadura que se está instalando en el extremo delantero del brazo horizontal del equipo de soldadura de tanque manipulador de soldadura: (Fig. 3)

2. Función de los deslizadores transversales en el funcionamiento de la columna y pluma de soldadura:

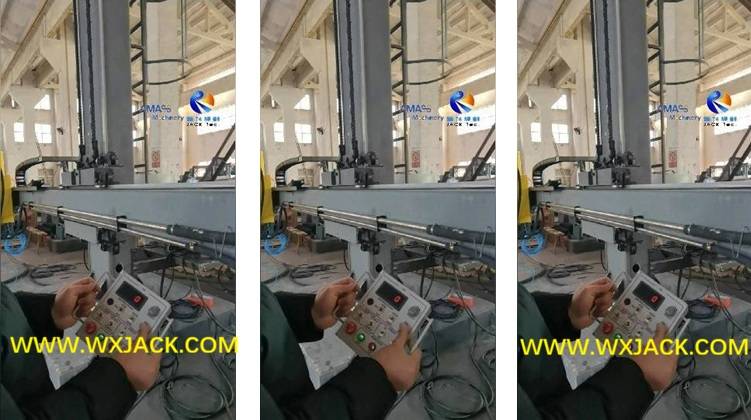

El movimiento del auge horizontal:
1) In eje x a lo largo de la dirección horizontal --- Esto corresponde con la velocidad de soldadura ajustable de la columna y el brazo de soldadura;
2) In eje y a lo largo de la dirección vertical --- Esto corresponde con los diferentes diámetros de los tanques en el equipo de soldadura de tanques manipuladores de soldadura;
a) Surge el movimiento de trabajo central de la columna y pluma de soldadura, que se gestiona con un diseño delicado y sofisticado de guías cruzadas:

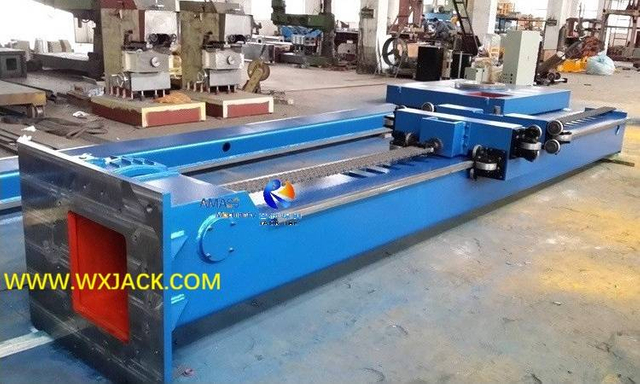

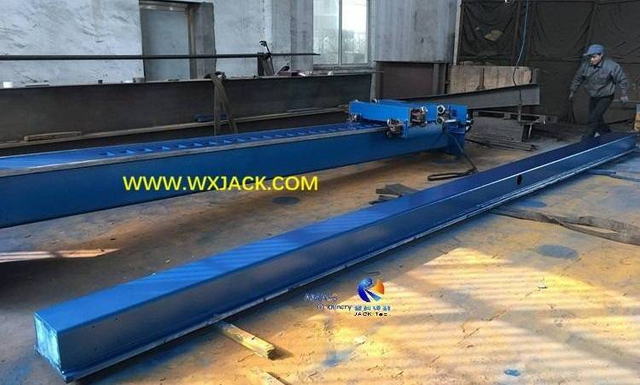

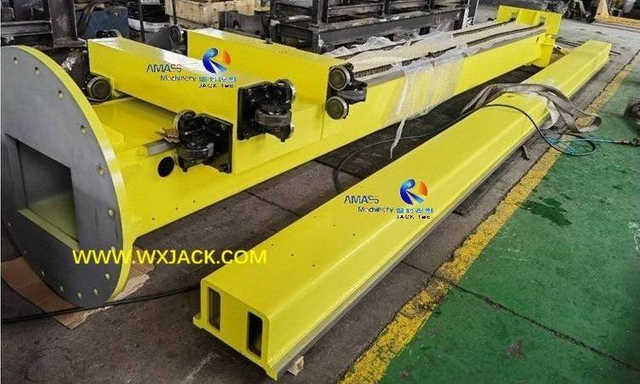

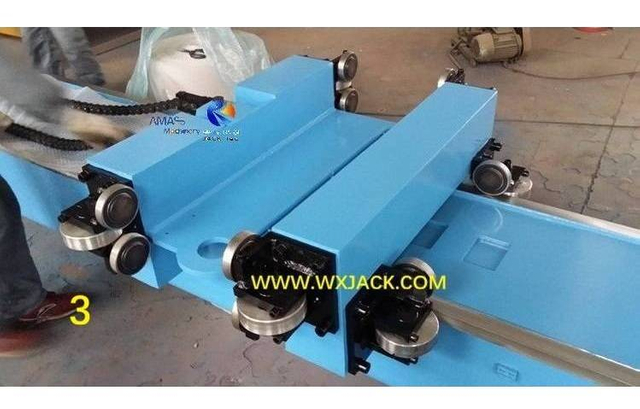

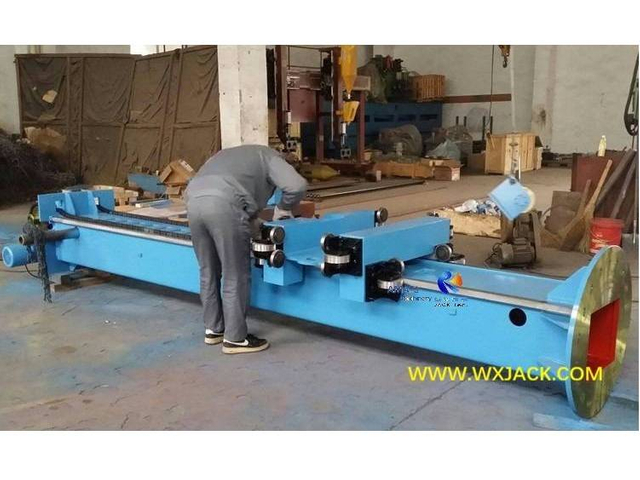

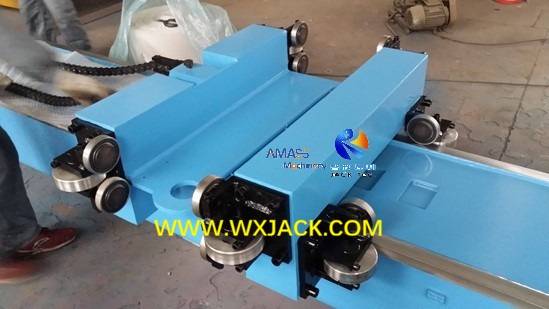

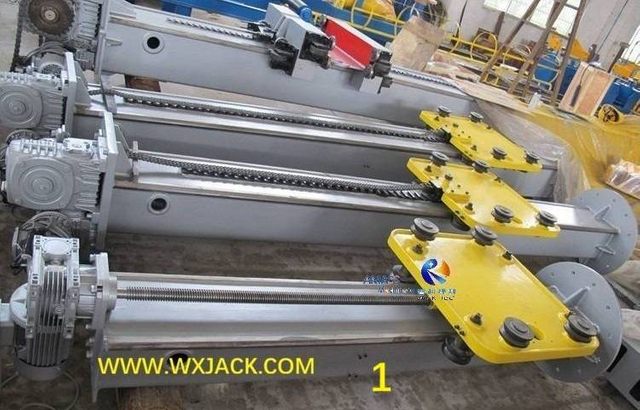

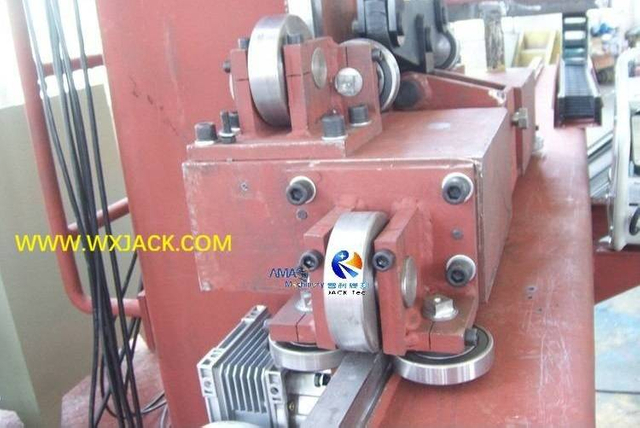

b) Diapositivas cruzadas de la columna y pluma de soldadura grandes y resistentes Wuxi JACK: (Fig.4)

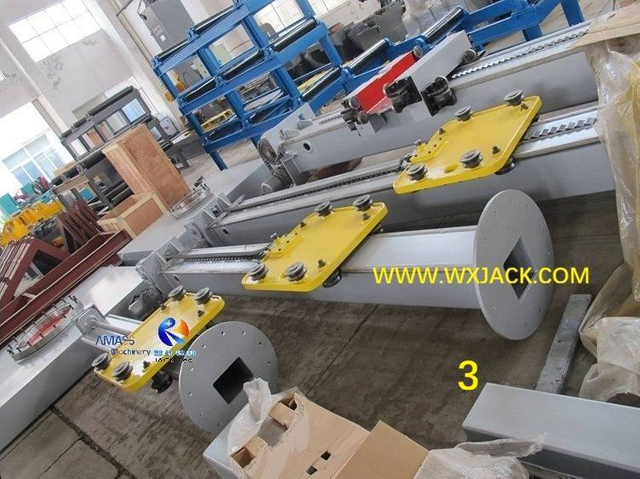

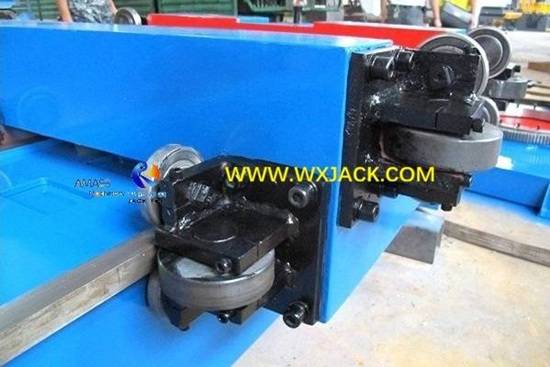

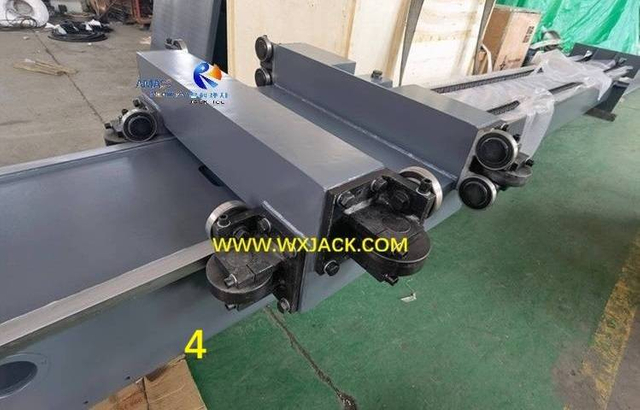

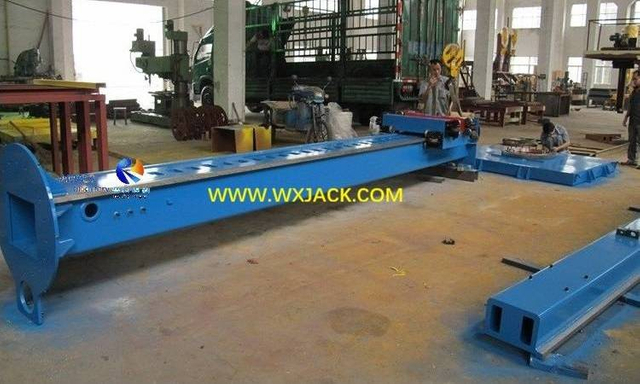

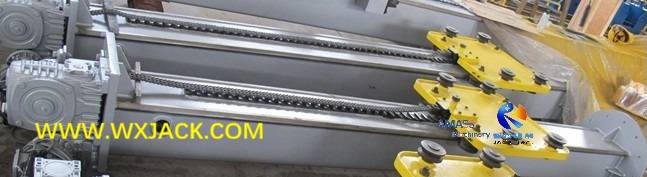

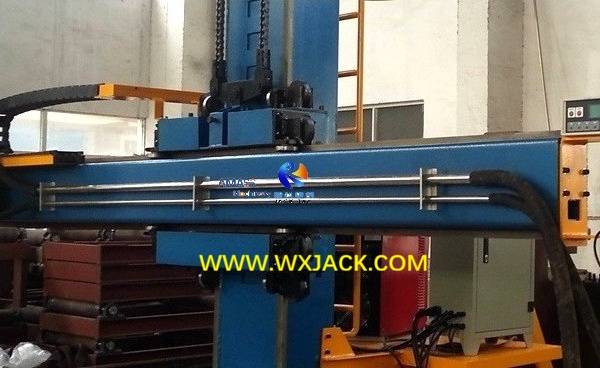

C) Deslizadores transversales ensamblados en la columna y pluma de soldadura Wuxi JACK: (Fig.5)

C. Seleccione el modelo adecuado de columna y pluma de soldadura con guías cruzadas:

1. Tomando LHZ5060 Modelo de columna y pluma de soldadura como ejemplo:

1) '50'— La carrera vertical máxima hacia arriba y hacia abajo de la pluma horizontal, que equivale al diámetro máximo de las tuberías/tanques que se sueldan en la columna de soldadura y la pluma;
2) '60' – La carrera horizontal máxima de la pluma horizontal, que equivale a la longitud máxima de las tuberías/tanques que se sueldan en el equipo de soldadura de tanques manipuladores de soldadura;
3) En resumen, las piezas de trabajo más grandes que se van a soldar en esta pluma y columna de soldadura con guías cruzadas LHZ5060: el diámetro de la tubería/tanque es Φ5000 mm y la longitud de la tubería/tanque es 6000 mm;

2. Principales configuraciones opcionales del equipo de soldadura de tanques manipuladores de soldadura:

Además, de acuerdo con el diseño de la tecnología de proceso in situ y los requisitos de las instalaciones del cliente, la columna y pluma de soldadura pueden tener la forma de:
1) Mudarse o no: Sobre base mecánica fija estacionaria, o con carro móvil motorizado.Si tiene función de movimiento, los clientes generalmente designan la distancia de movimiento del manipulador de soldadura del equipo de soldadura de tanques:

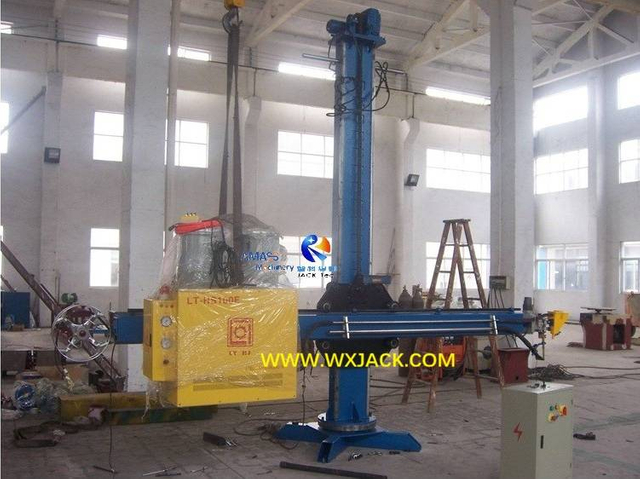

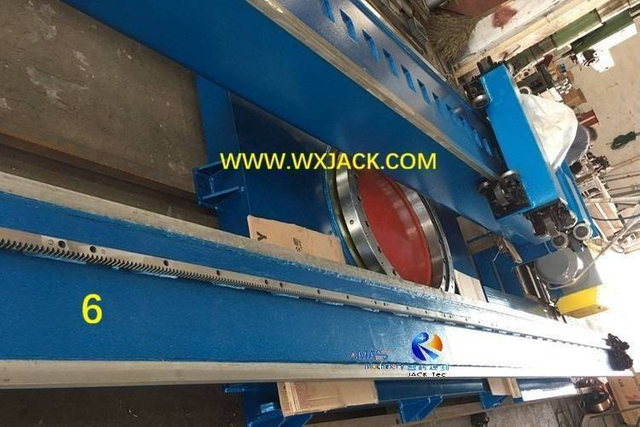

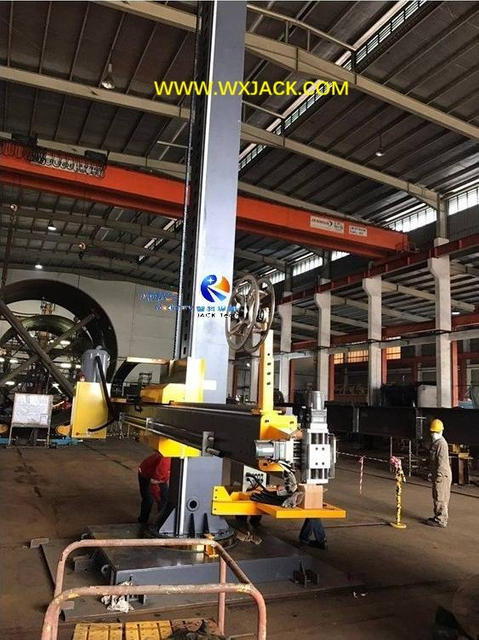

Columna y pluma de soldadura móviles versus estacionarias: (Fig.6)

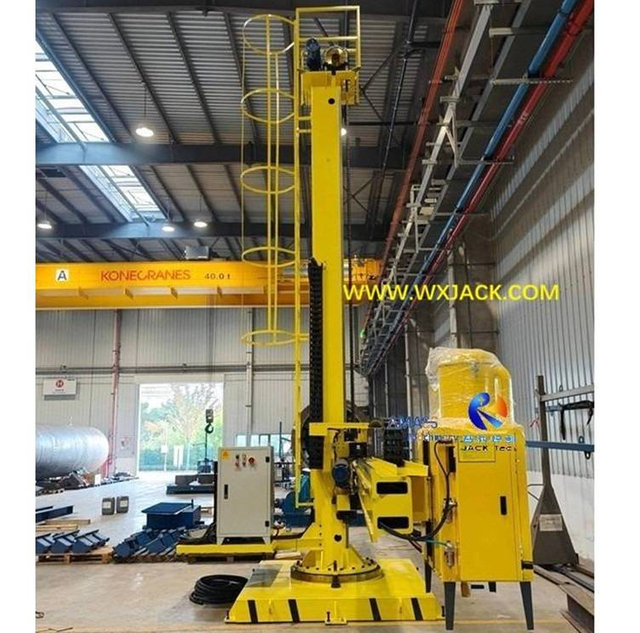

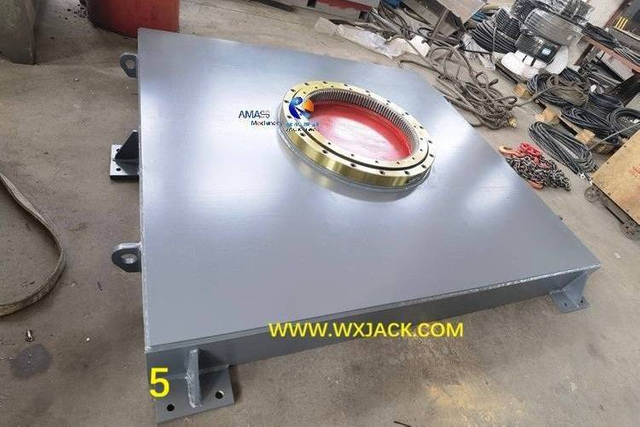

2) Revolución de columna o no: La columna vertical puede ser no giratoria o con función giratoria de accionamiento manual/motor;
3) Estas configuraciones opcionales amplían la capacidad de trabajo de la columna y el brazo de soldadura;
3. Resumen de puntos fuertes y especialidades técnicas de nuestro equipo de soldadura de tanque manipulador de soldadura se ilustra en la página del producto de 'Introducción a la columna y pluma de soldadura Wuxi JACK'.

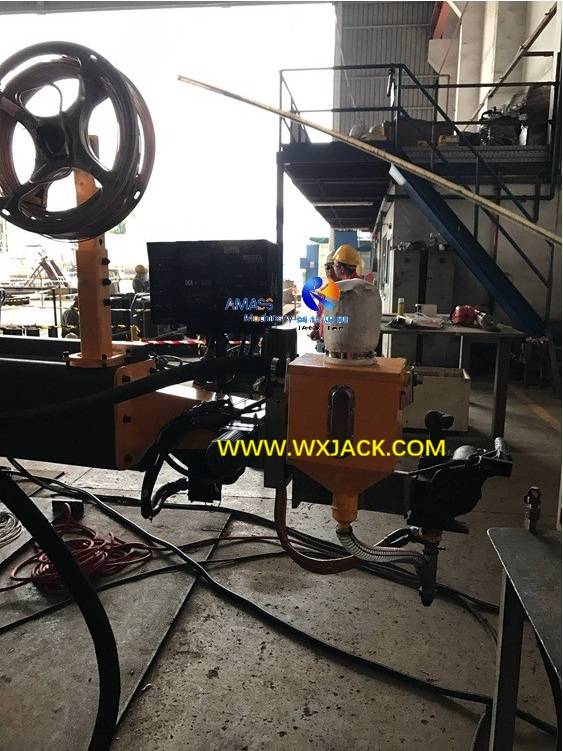

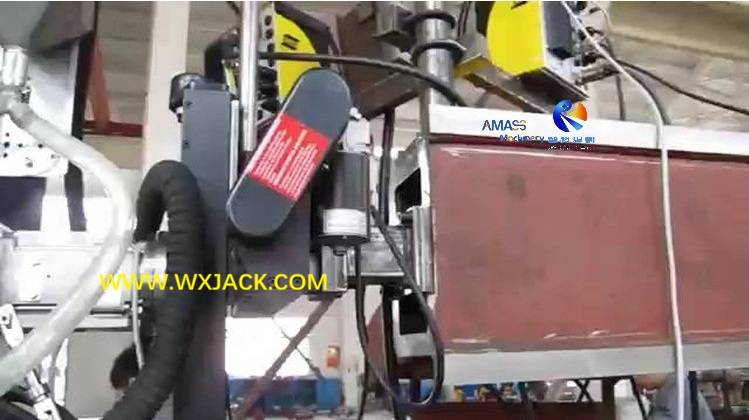

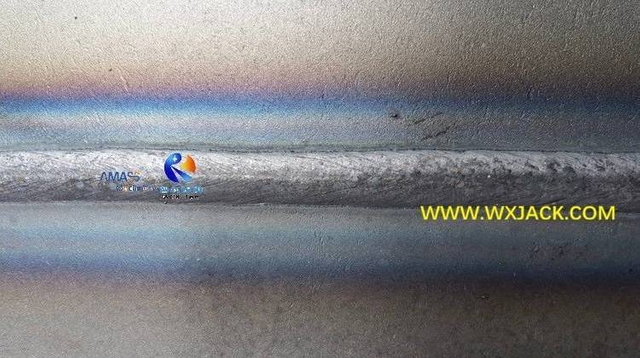

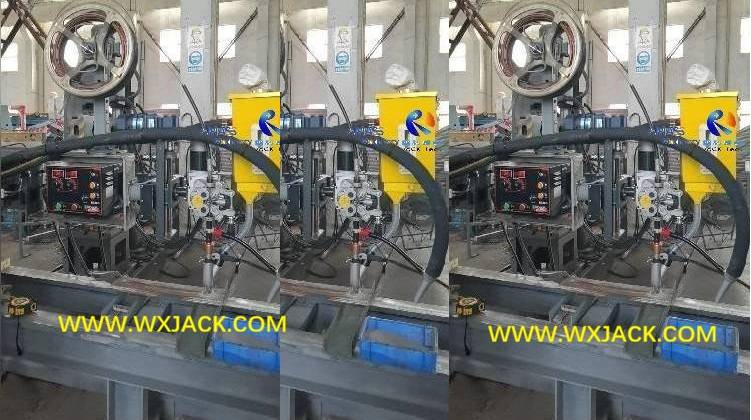

Las fotos de desplazamiento a la izquierda: Elementos de trabajo de función de soldadura en Wuxi JACK Cross Slides Equipo de soldadura de tanque manipulador de soldadura

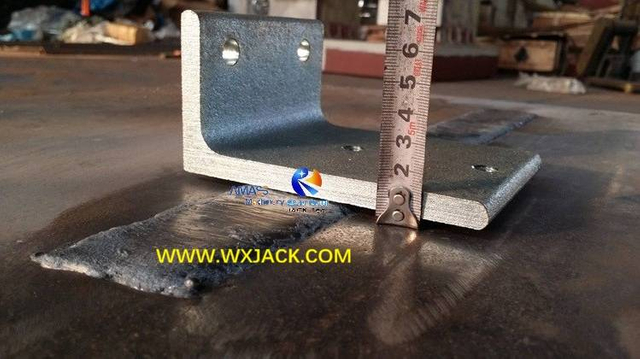

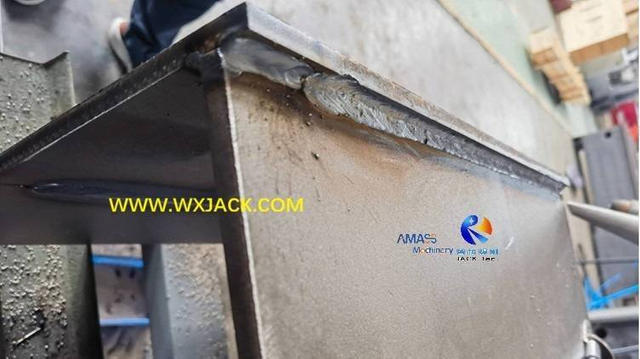

Modos de soldadura principales adoptado en columna y pluma de soldadura:

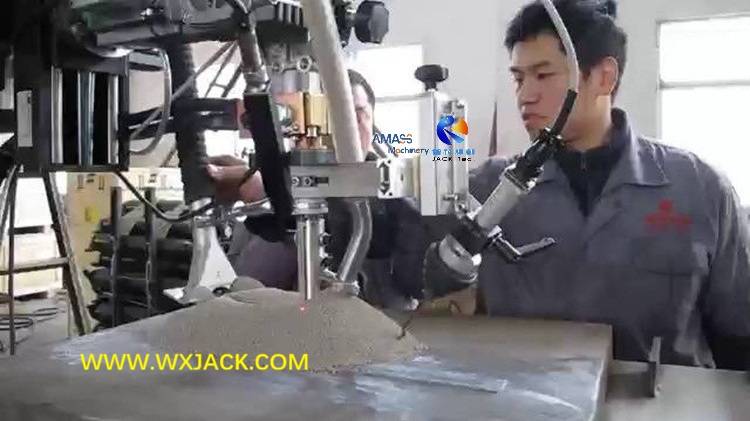

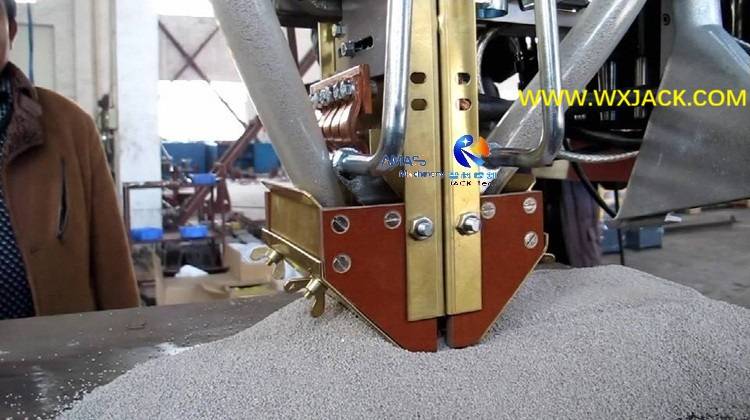

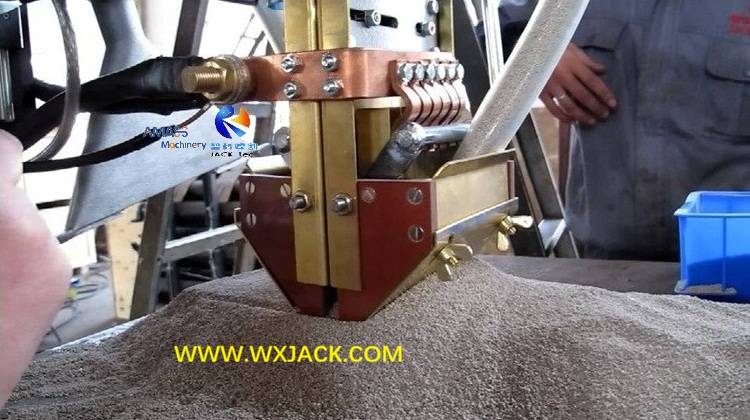

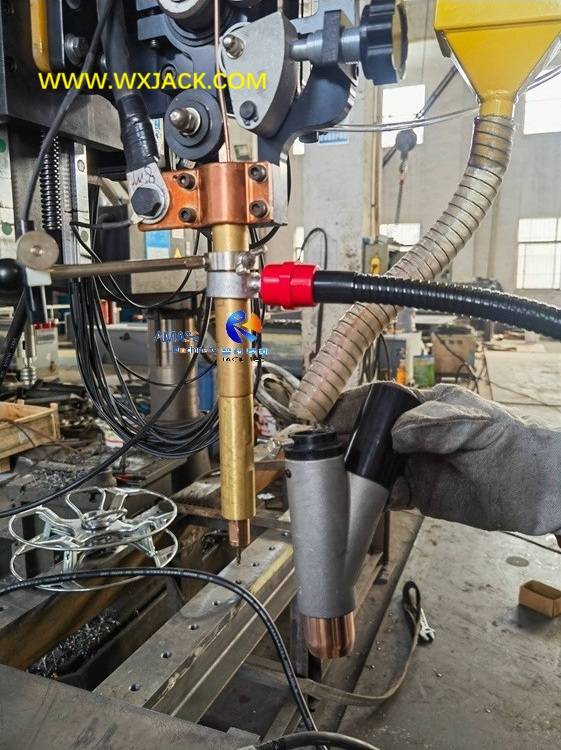

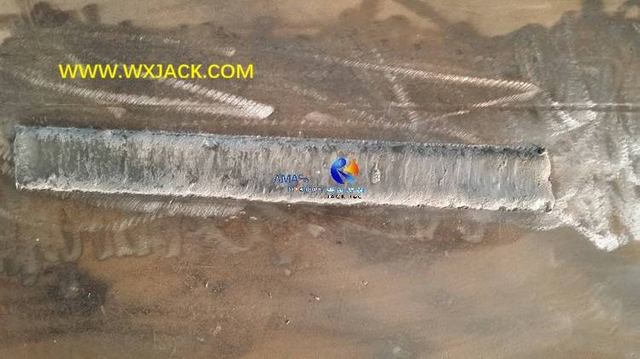

1. SAW (soldadura por arco sumergido) en equipos de soldadura de tanques manipuladores de soldadura:

1) Características técnicas: Soldadura posterior o soldadura terminada de gran corriente (hasta 1000 A/1500 A), implementada en miembros estructurales/tanques de acero al carbono;

2) Espesor El número de piezas de tubería tiene un espesor de pared de mediano a grande, de 6 mm a 30 mm o 40 mm;

2.CO₂ GMAW (soldadura por arco metálico con gas) en columna y pluma de soldadura:

1) Características técnicas: Soldadura de corriente pequeña (hasta 500 A, corriente de trabajo 350 A) en tanques/tubos de acero al carbono de pared delgada o no ferrosos (2 ~ 3 mm a 6 mm);
2) Sitios aplicables: La soldadura GMAW tiene un alto valor de impacto (IK), que a menudo se aplica en las industrias farmacéutica o de vehículos;

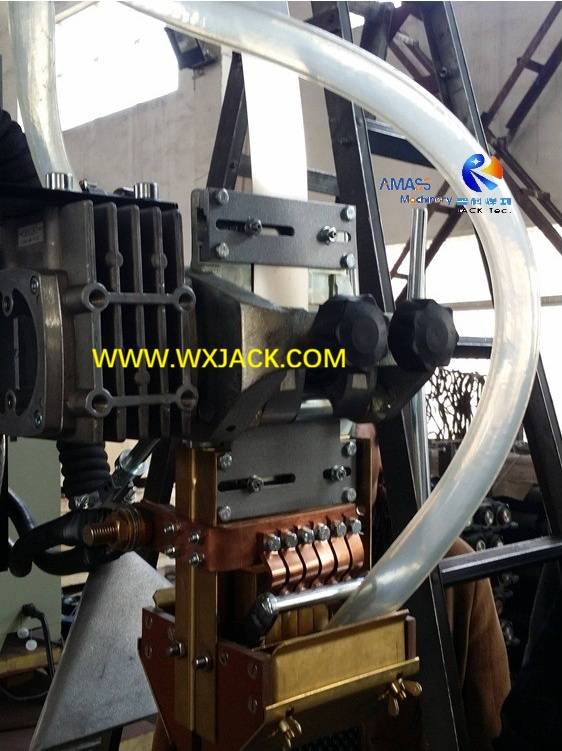

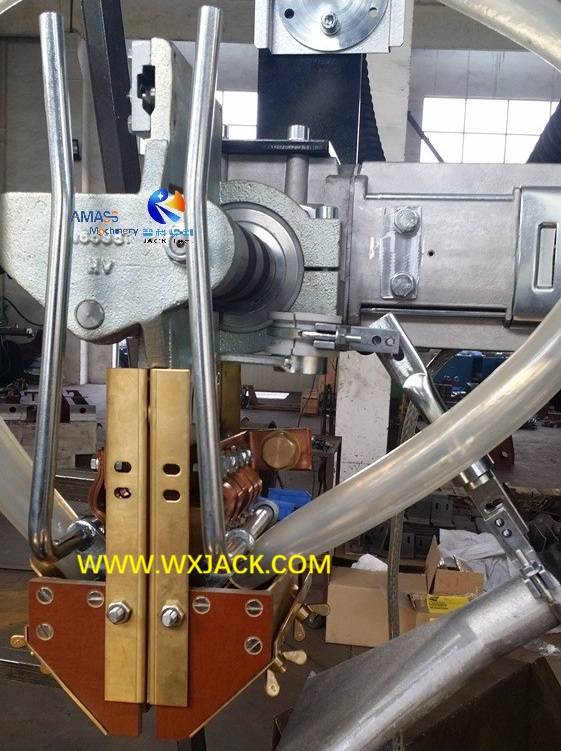

3. Revestimiento de tiras en columna y pluma de soldadura de diapositivas cruzadas:

1) Características técnicas: Esto sirve para formar una capa anticorrosión en la superficie de las piezas de trabajo.Por lo tanto, el revestimiento de tiras también se denomina soldadura reconstruida;
2) Modos de soldadura: En Soldadura de Columna y Pluma, puede ser soldadura SAW o ESW (Electroslag);

4. TIG en equipos de soldadura de tanques manipuladores de soldadura:

1) Características técnicas: TIG es la abreviatura de gas inerte de tungsteno.Se trata de una soldadura de alta precisión, realizada sobre materiales de metales no ferrosos: acero inoxidable/aleaciones de Al, etc.;
2) Sitios aplicables: Generalmente se aplica en sitios de aplicación de materiales no ferrosos y en requisitos especiales de precisión de soldadura de columnas y brazos de soldadura.

1. Implicación de los modelos en el equipo de soldadura de tanques manipuladores de soldadura serie LHZ:

1) Definición: La columna y pluma de soldadura de la serie LHZ obtiene su modelo del máximo.tamaño de la pieza de trabajo y configuración principal;

2) Por ejemplo, Manipulador de soldadura móvil giratorio manual modelo LHZ3040 Se refiere a:

a) Eje X: Este equipo de soldadura de tanques tiene el máximo.carrera vertical de 3000 mm, que corresponde con el máximo.diámetro de los tanques de piezas de trabajo;
b) Eje Y: El máximo.La carrera horizontal del brazo horizontal es de 4000 mm, lo que corresponde con el máximo.longitud de los tanques de piezas de trabajo;
c) Carro: Esta columna y pluma de soldadura tiene un carro motorizado, que le ayuda a moverse dentro de cierta distancia, ampliando su zona de operación;
d) Columna: La columna vertical del manipulador de soldadura se puede girar entre 0° y 360° con la mano.


2. Parámetros técnicos del equipo de soldadura de tanques con manipulador de soldadura de diapositivas cruzadas serie LHZ:

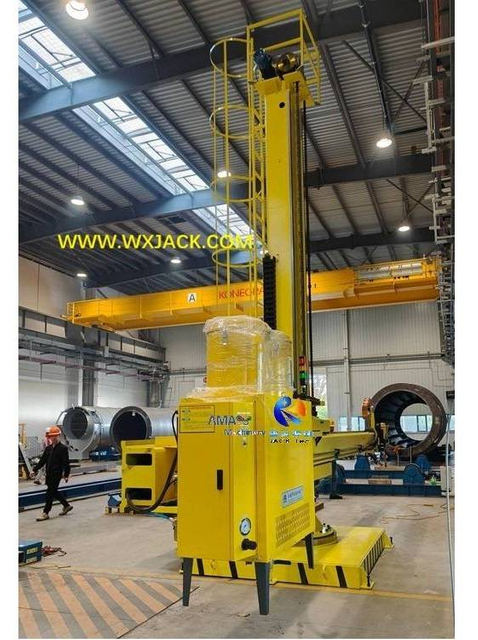

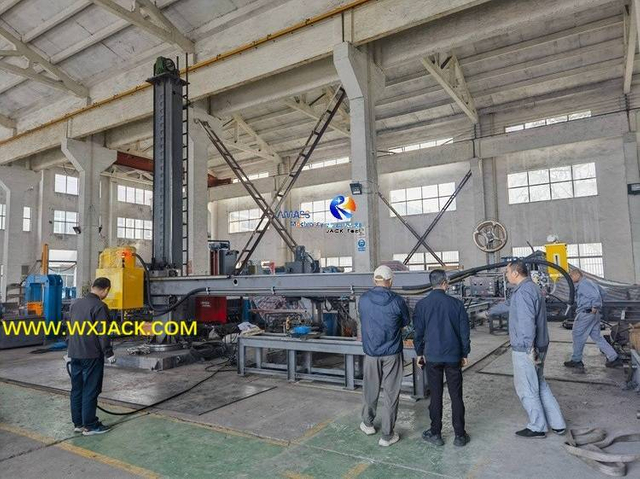

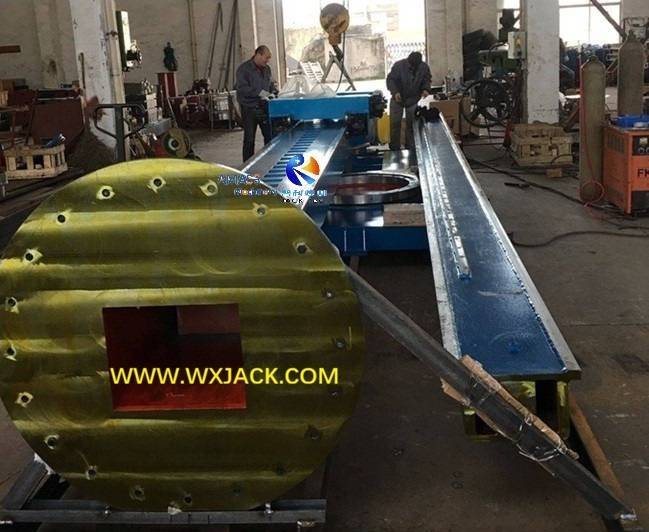

Haga el paquete y prepare en el momento de la entrega un juego de pluma y columna de soldadura de alta resistencia Wuxi JACK LHZ4060: (Fig.7)





Los sistemas mecánicos desempeñan un papel clave a la hora de garantizar un funcionamiento persistente de alto nivel de este manipulador de soldadura:

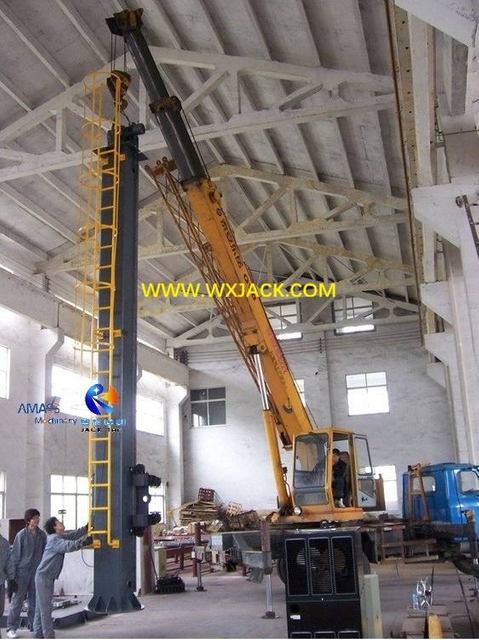

1) Pluma horizontal y columna vertical erigida;
2) Diapositivas cruzadas de diseño delicado e ingenioso;
3) Sistema de transmisión y accionamiento suave de alta potencia de la columna y pluma de soldadura

2) Manipulador de soldadura de servicio liviano versus mediano y pesado:

3) diapositivas cruzadas de Trabajo ligero Columna y pluma de soldadura: (Fig.8)

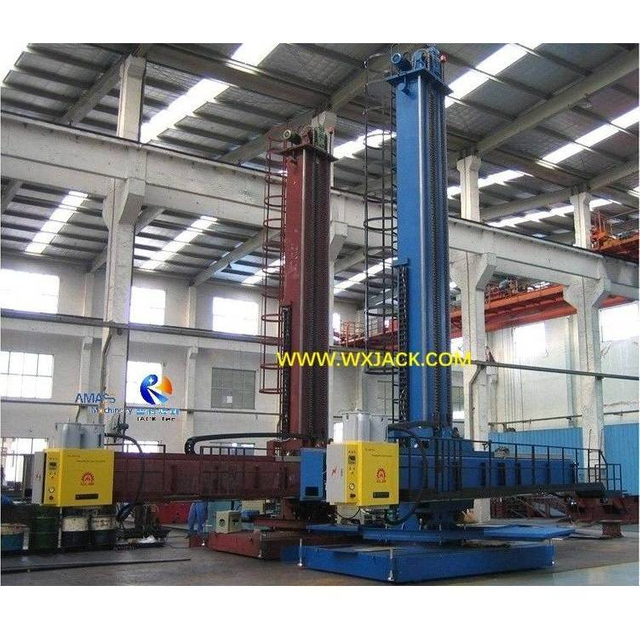

4) diapositivas cruzadas de Servicio mediano y pesado Equipo de soldadura de tanque manipulador de soldadura grande:(Fig.9)

1. Mecanismos de accionamiento y transmisión en los modelos LHZ Manipulador de soldadura Equipo de soldadura de tanques: Modo de trabajo:

1) Motor de CA de alta potencia: como se muestra en lo anterior 1^calle foto, para impulsar el movimiento hacia arriba y hacia abajo del brazo horizontal en la columna y el brazo de soldadura.Este motor impulsor está instalado en la parte superior de la columna vertical;

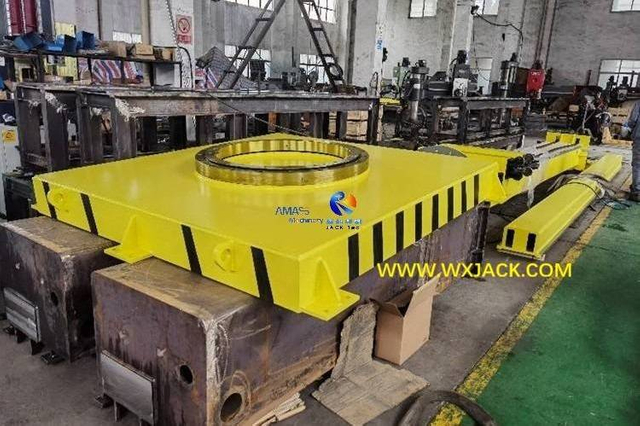

2) Para pluma y columna de soldadura grandes: A veces, para reducir la altura total del manipulador de soldadura, especialmente los modelos grandes, este motor de accionamiento se instala en la parte inferior de la columna vertical, dentro de su base mecánica.Esto también ayuda a bajar el centro de gravedad del equipo de soldadura de tanques;

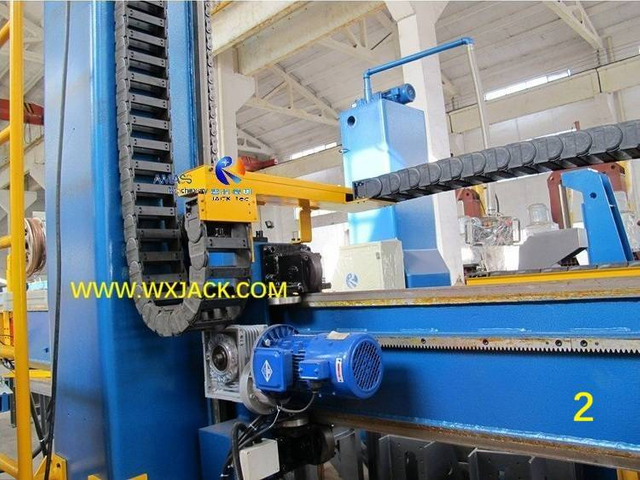

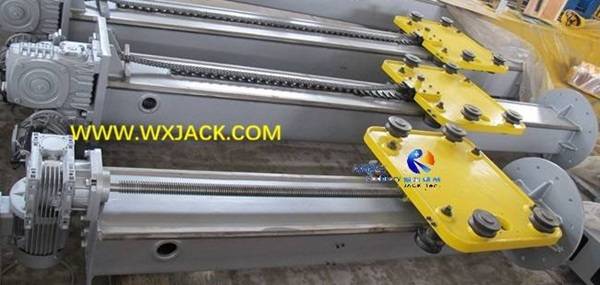

3) Engranaje helicoidal preciso y reductor de motor del manipulador de soldadura, como se muestra en los 2 anteriores^{Dakota del Norte} foto, para impulsar y transmitir el movimiento horizontal de la pluma en el Equipo de Soldadura de Tanques, a lo largo de los ejes X e Y;

4) Pluma y columna de soldadura del mecanismo de transmisión hacia arriba y hacia abajo, como se muestra en los 3 anteriores^tercero foto:

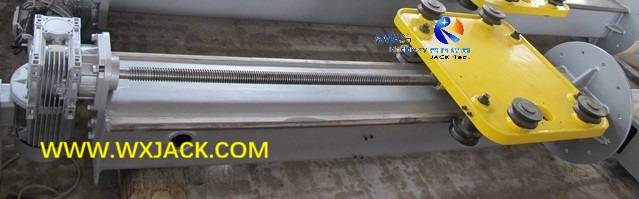

a) JACK Wuxi trabajo ligero El manipulador de soldadura adopta con tornillo de avance como mecanismo de transmisión para el movimiento horizontal de subida y bajada de la pluma: (Fig.10)

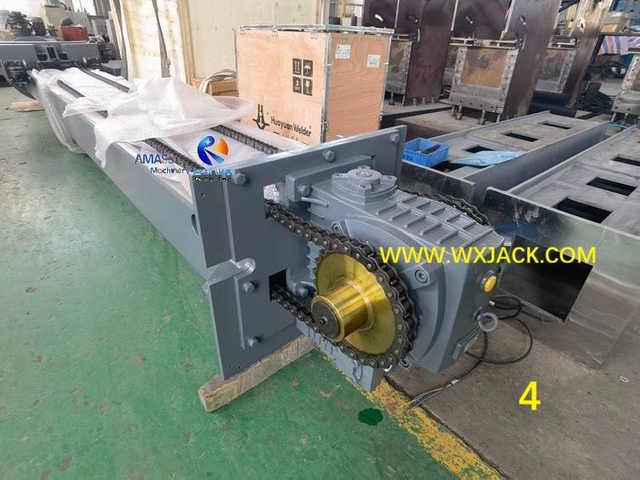

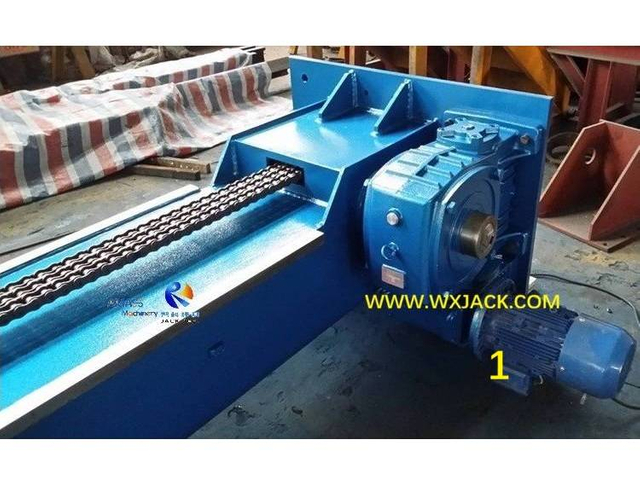

b) JACK Wuxi servicio mediano y pesado El manipulador de soldadura adopta con cadena y piñón como mecanismo de transmisión para el movimiento horizontal de subida y bajada de su pluma: (Fig.11)
