1. El alcance de la aplicación del posicionador de soldadura de cabeza y cola:
1) Característica: esta es una de las ramas principales del posicionador de soldadura familiar del producto, además de la tabla de soldadura única de eje de movimiento de la serie HB , y los modelos LBS de la función de elevación de tres ejes l de soldadura de tipo de soldadura;
2) Donde se usa: el posicionador de soldadura de cabeza y cola es otro plato giratorio de soldadura de uso frecuente en maquinaria de construcción e instalaciones de maquinaria de ingeniería, a menudo se encuentra que es especialmente útil para los componentes de soldadura para fabricar subconsamblaje, como la pluma, el transporte de marco de excavadoras, etc., como puede encontrar en las fotos adjuntas.

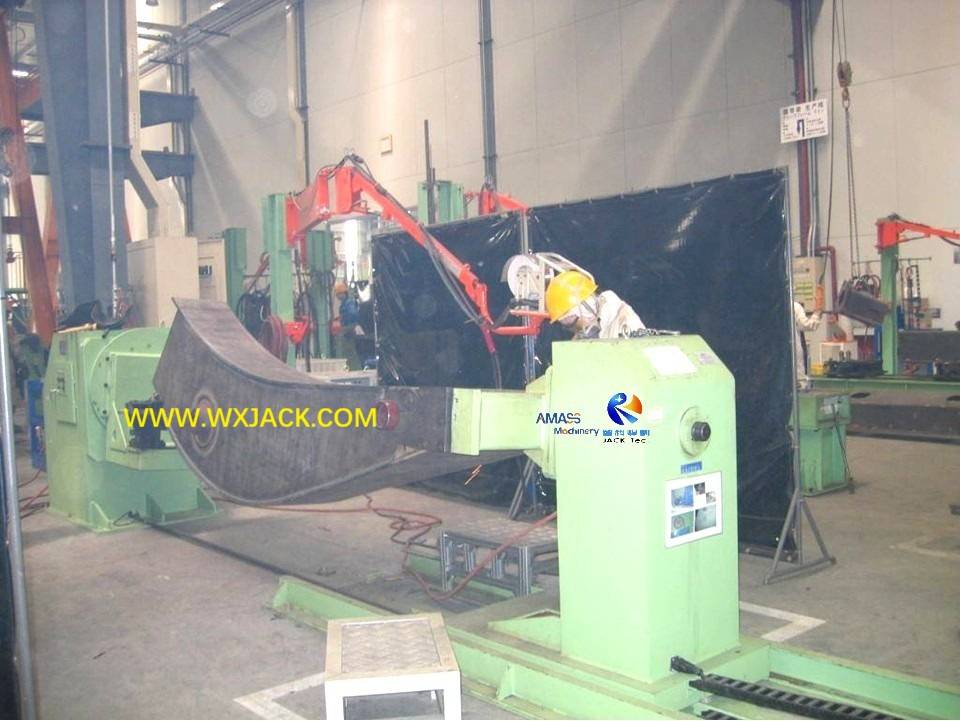

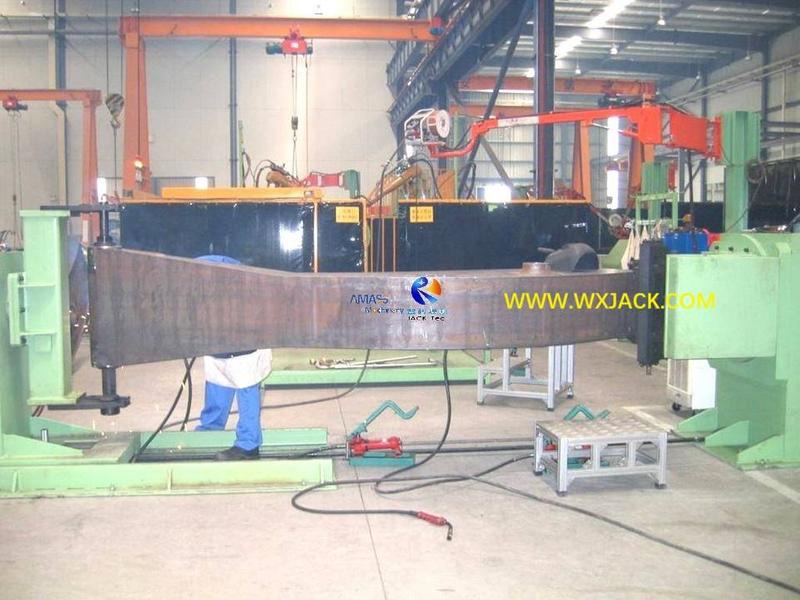

En una instalación de maquinaria de construcción, la pieza de trabajo (tolva de excavador) se fabrica en el posicionador de la cabeza y la soldadura de la cola: ( Fig.1 )
2. Características técnicas del posicionador de soldadura de cabeza y cola:
1) Un grado de libertad:
Hay conjuntos dobles de mesa de trabajo giratoria en un juego de posicionador de soldadura de cabeza y cola . Los dos platos giratorios de soldadura en ambos extremos tienen solo un grado de libertad: la revolución infinita de 0 ° ~ 360 ° ;
2) Función de ambos extremos de la platina de soldadura:
a) Similar al producto anterior del posicionador de soldadura tipo accesorio, en este modelo. Los dos extremos del plato giratorio de soldadura aquí se reducen a dos piezas de soportes erigidos en posición vertical;
b) La pieza de trabajo es una junta con ambos extremos del plato giratorio de soldadura de la cola de la cabeza: un lado conectado con la 'cabeza' de la pieza de trabajo ( stock de cabeza ), y el otro lado con 'cola ' ( stock de cola ), aquí es donde el nombre del producto de la cabeza y el posicionador de soldadura de la cola 'obtuvo;
c) Entonces, la pieza de trabajo es la unidad de puente con los dos extremos del plato giratorio de soldadura
3) La estructura integral del posicionador de soldadura de cabeza y cola:
a) En general: este equipo de posicionamiento de soldadura tiene una estructura de división;
b) Hay rieles guía en el suelo para cambiar la posición de ambos extremos de la placa giratoria de soldadura, de modo que se puedan asegurar diferentes longitudes de piezas de trabajo dentro de su especificación en ambos extremos de la placa de soldadura de las columnas dobles;
c) Debido a 'colgando ' en el aire, la dimensión de la sección transversal y el contorno de la pieza de trabajo también son flexibles para ser ajustados en este modelo;

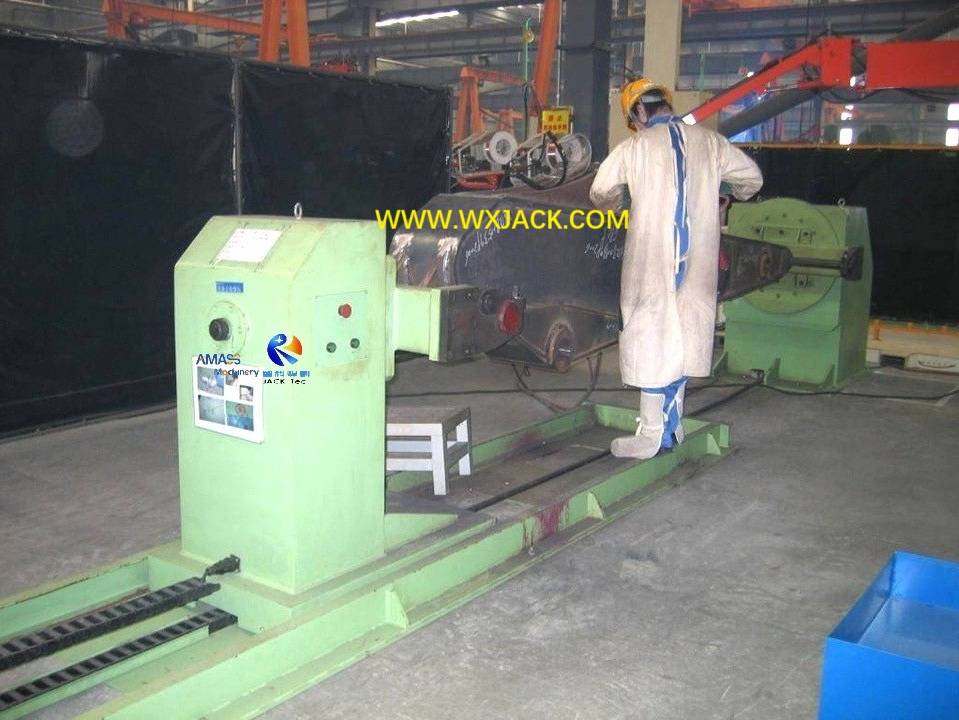

Stock de cola móvil con rieles de piso: ( Fig.2 )
3. Poner en uso del posicionador de soldadura de cabeza y cola:
1) Configuración de manera confiable en la pieza de trabajo en la cabeza y el equipo de posicionamiento de soldadura de la cola:
a) El plato giratorio de soldadura en ambos extremos está equipado con chucks en él, con el fin de ajustar la pieza de trabajo;

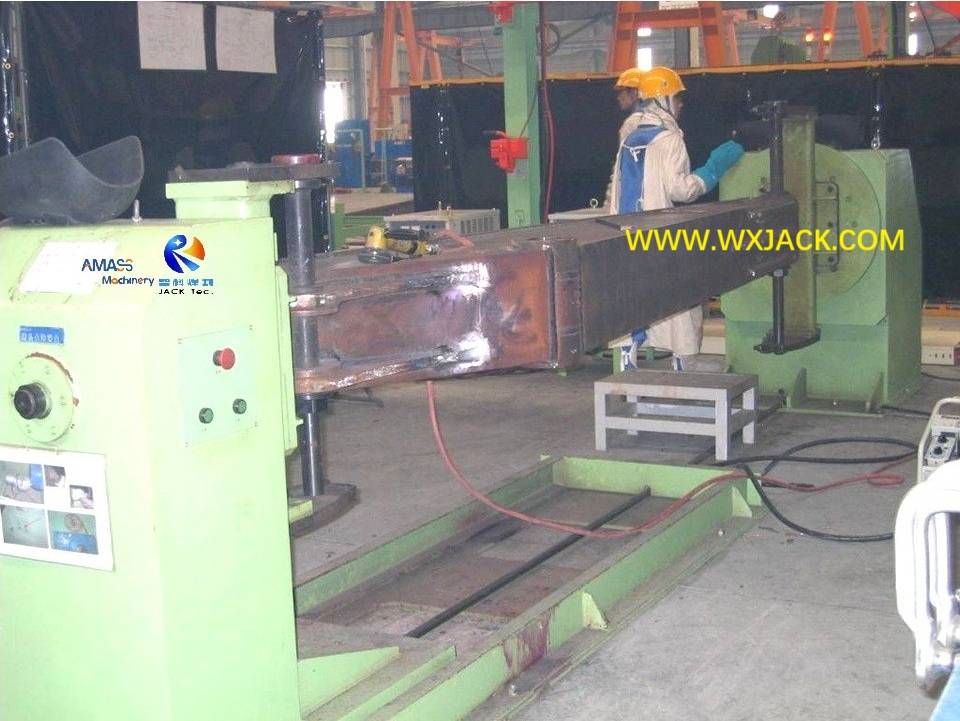

Stock de cabeza y stock de cola en ambos extremos: ( Fig.3 )
b) Con la pieza de trabajo instalada entre la cabeza y la cola dos conjuntos de plato giratorio de soldadura, el operador puede funcionar en la operación de soldadura en la pieza de trabajo;
c) La pieza de trabajo está en la posición de 'acostada' durante la operación de soldadura, o más se describe con mayor precisión como 'colgando en el aire en posición plana ';
d) Tal tipo de diseño de la estación operativa de estructura abierta y baja altura en el equipo de soldadura, que es fácil, seguro y cómodo para realizar operaciones manuales de soldadura;

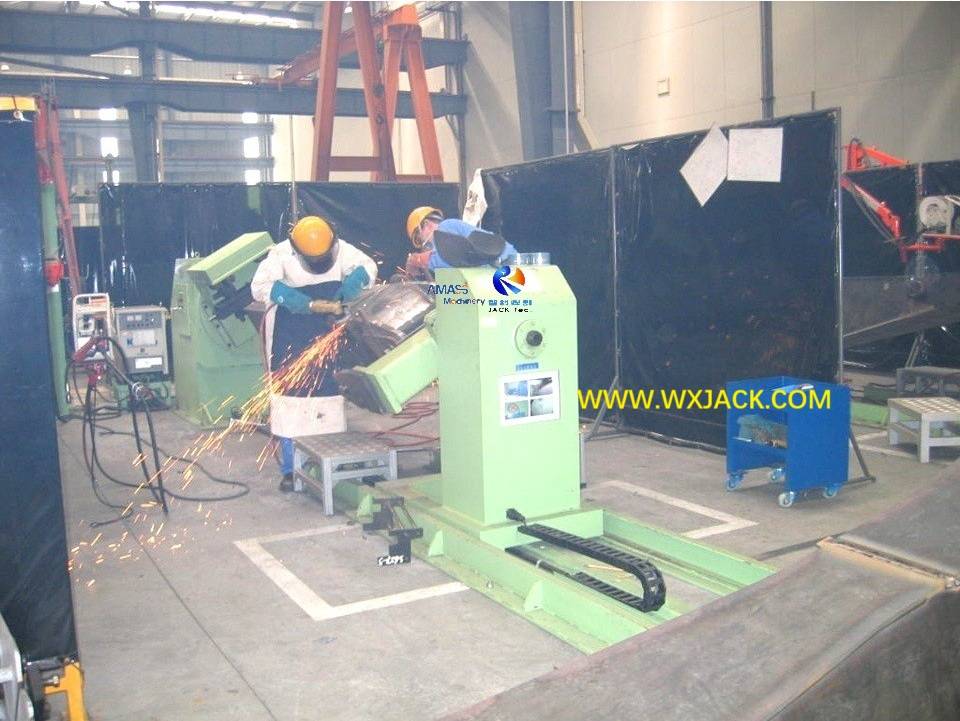

Operación del sitio del cliente de Wuxi Jack Head y cola de soldadura de la cola: conveniente y ajustado a la ergonomía: ( Fig.4 )
2) Control y ajuste en el posicionador de soldadura de cabeza y cola:
a) Rotación: la pieza de trabajo Revolve es la unidad de reductores del motor. La velocidad lineal revuelta puede ser constante o ajustable, dependiendo de la demanda del cliente;
b) Seguro: un lado del plato giratorio de soldadura es de tipo fijo, con el reductor de motor mencionado anteriormente instalado, que sirve como lado de conducción, stock de cola;
c) El lado opuesto del plato giratorio de soldadura se puede empujar o tirar a lo largo del riel de tierra hacia adelante y hacia atrás, acomodando la longitud cambiante de la pieza de trabajo;
3) Operar en el posicionador de soldadura de la cabeza y la cola:
a) Señales de soldadura disponibles: con el eje de movimiento de control único (pieza de trabajo horizontal revolucionar) en este equipo de soldadura, soldadura circunferencial, soldadura longitudinal se puede cumplir con un trabajo manual;
b) También se pueden realizar otras operaciones como inspección, conexión a tierra, soldadura de reparación, etc. en este modelo de equipo;
c) La operación se lleva a cabo con botones integrados en la placa giratoria de soldadura;

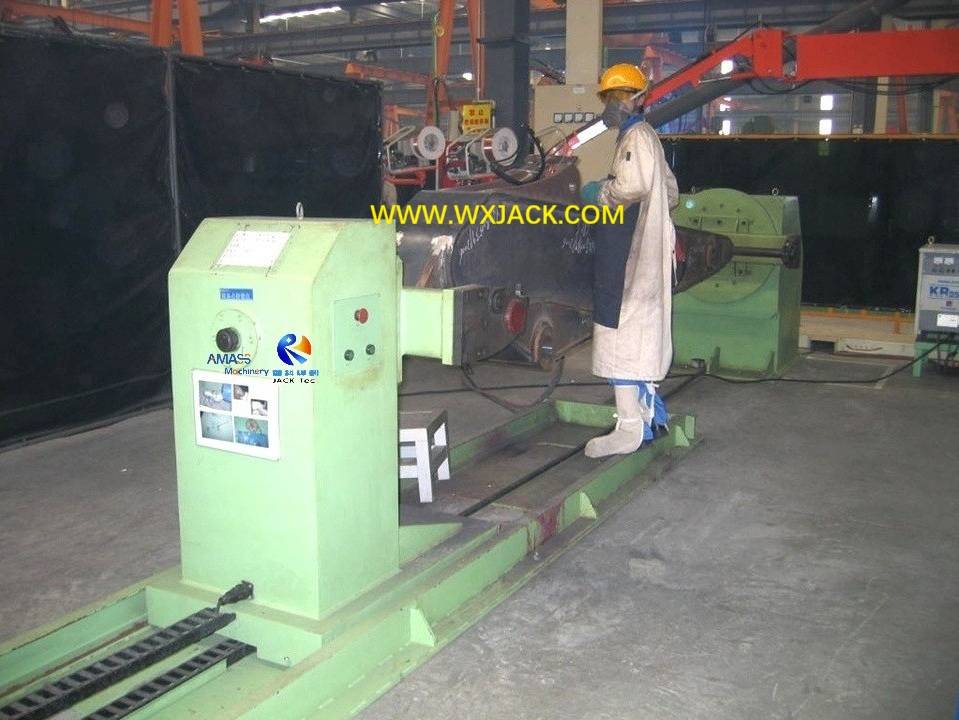

Panel de operación en Wuxi Jack Head y cola de soldadura de cola: ( Fig.5 )
4. Especificaciones técnicas del posicionador de soldadura de cabeza y cola:
Este equipo de posicionamiento de la cabeza y la soldadura de la cola de tipo horizontal está hecho a medida. Entonces, sus parámetros técnicos difieren en un caso específico.
