Posicionador de soldadura de gran mesa de mesa pesada

1. La línea divisoria y la aplicación en la serie HB Single Table Top Posicionador de soldadura de servicio pesado:

1) Este rango de posicionador de soldadura grande tiene la capacidad de carga de su plataforma giratoria de soldadura de 10 toneladas a 50 toneladas , los modelos correspondientes son de HB100 a HB500;

2) los clientes de esta gama de modelos de HB Soldado de posicionamiento de soldadura son generalmente de maquinaria de construcción, recipiente químico, recipiente a presión, etc.;

3) Las piezas de trabajo de los miembros de la estructura soldados con este grupo de equipos de soldadura normalmente tienen un peso pesado y un tamaño relativamente pequeño, confinados con el tamaño y la cantidad de su plato giratorio;

4) Comparativamente, para soldar un peso pesado y un tamaño largo de la pieza de trabajo, debe seleccionar el tipo de electricidad de velocidad de la variable universal de la mesa de la    tabla .

2. Características técnicas del posicionador de soldadura de mesa de trabajo único de la serie HB:

1) Dos grados de libertad en el posicionador de soldadura:

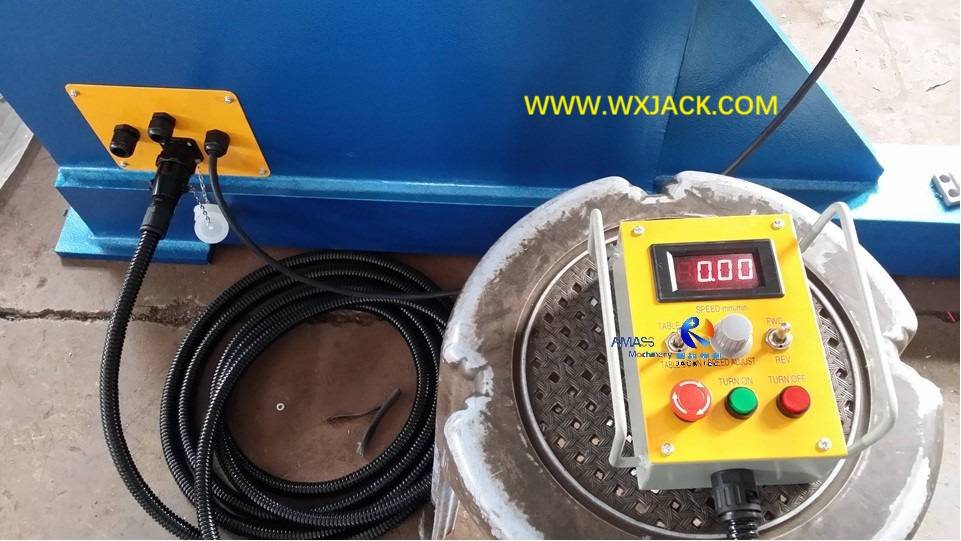

a) Su plato giratorio de soldadura de trabajo tiene un grado de libertad en la revolución infinita integral, dentro del rango de 0 ° ~ 360 ° . Como se explicó en la sección de productos anterior (modelos de servicio medio), esta velocidad de rotación es ajustable sin paso con VFD. También es la velocidad de soldadura de la pieza de trabajo;

b) El otro grado de libertad es la inclinación de la pieza de trabajo en el alcance de 0 ° ~ 120 ° . Esta velocidad suele ser constante en el período de trabajo;

2) Soldadura de indicación de inclinación de tocadiscos en posicionador de soldadura:

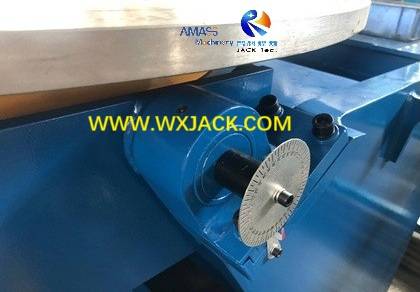

Hay un ajuste de placa de escala circular en el lado lateral de la placa giratoria de soldadura de trabajo, para indicar en el ángulo inclinado real. Ver a continuación Ilustración;

La regla circular es una configuración estándar para todos los modelos: ( Fig.1 )

3.  Diseño del plato giratorio de soldadura en posicionador de soldadura grande:

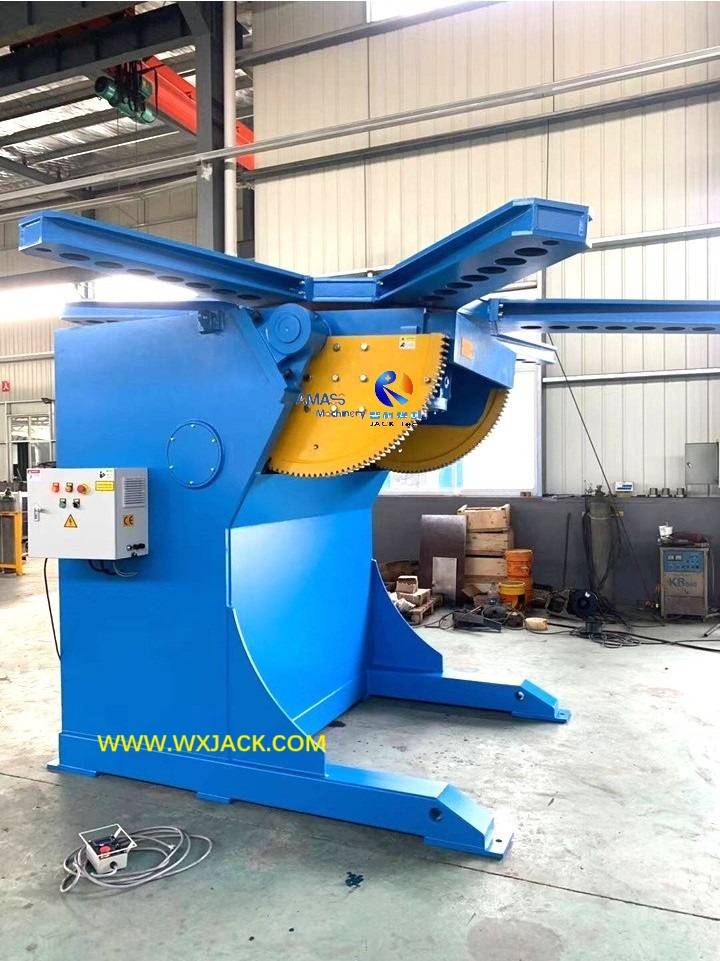

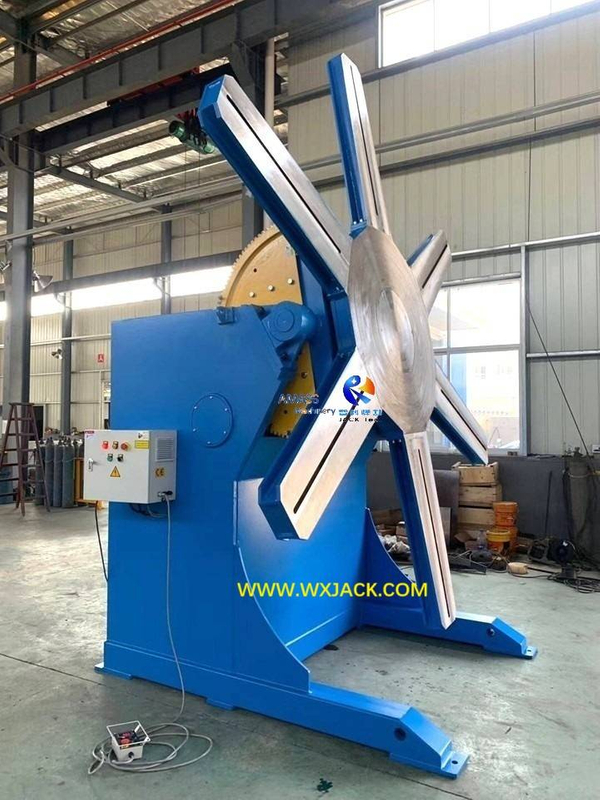

1) De la imagen adjunta podemos ver para algunos de los posicionadores de soldadura de servicio pesado, el plato giratorio de soldadura es de tipo ramificado, o podemos llamarlo 6 tabla de trabajo de garras;

2) Tal diseño tiene el fin de reducir el peso muerto del trabajo de soldadura de la placa giratoria. Es un factor importante a considerar en el diseño y la producción del producto: ( Fig.2 )

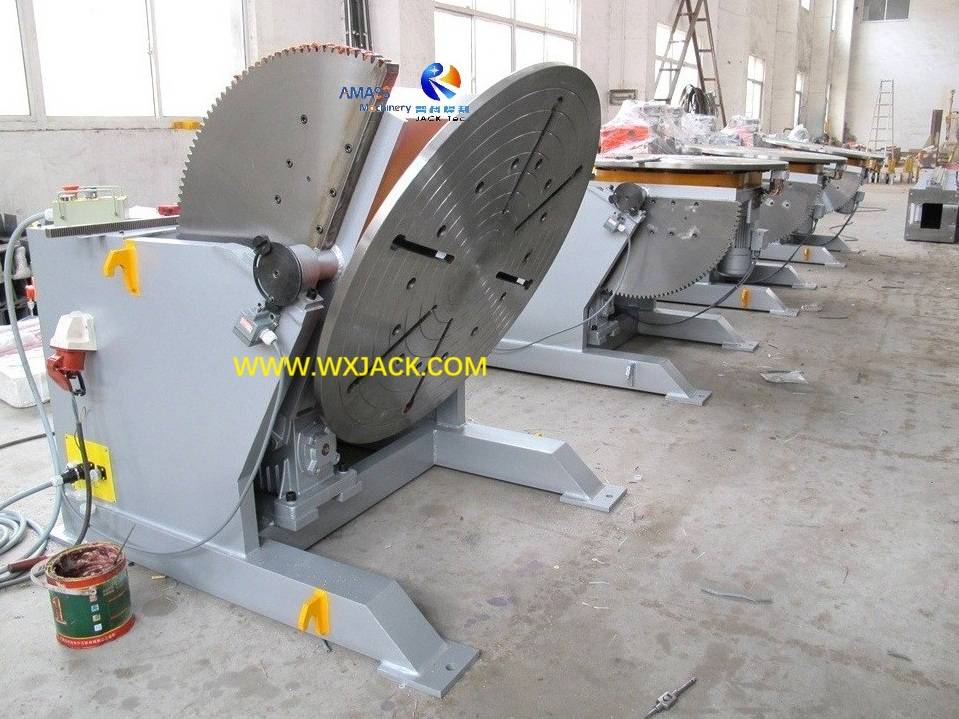

4. Drive and Transmission of Welding Turntable en una sola tabla Top Posicionador de soldadura:

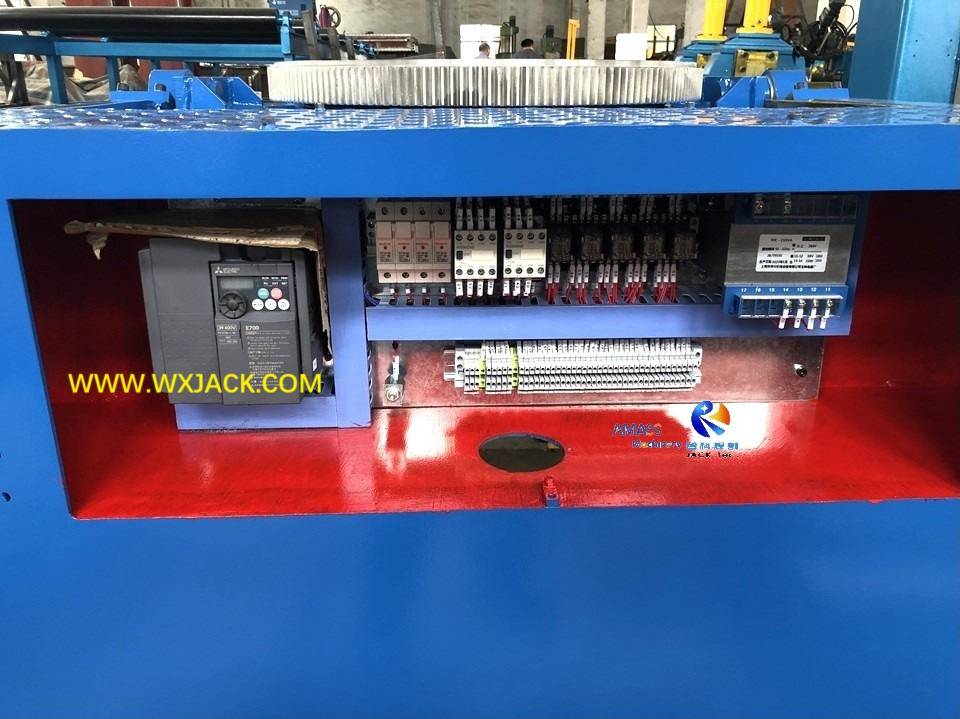

1) Revolucionar la pieza de trabajo es a través de la unidad giratoria de forma redonda dentada, y se ajusta con inversor de CA en su velocidad lineal giratoria;

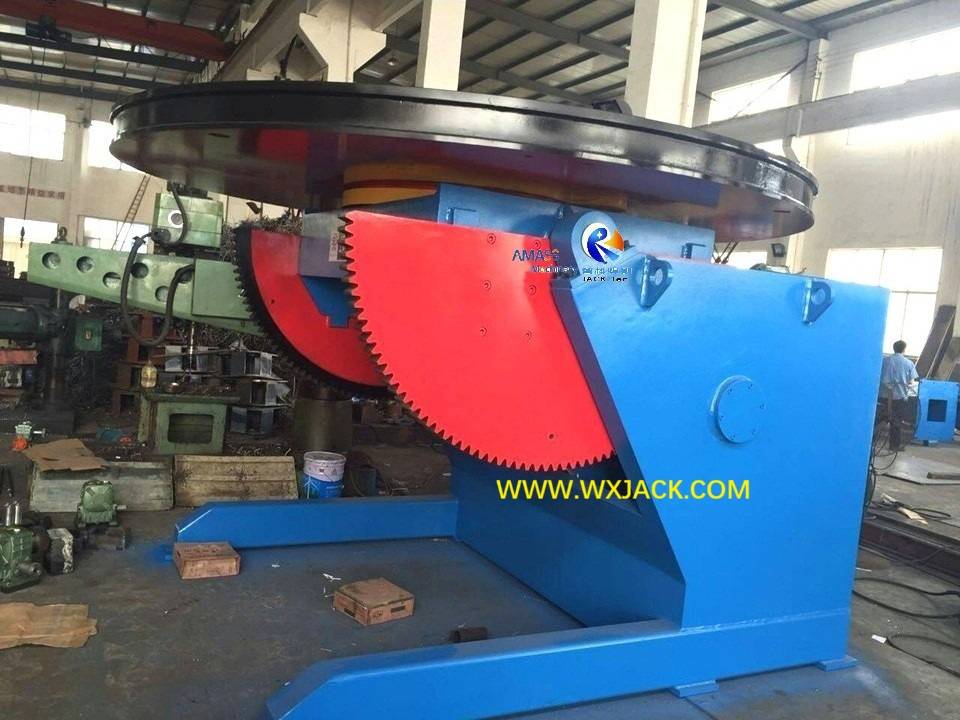

2) La inclinación del plato giratorio y la pieza de trabajo se transmite con engranaje sectorial a velocidad constante;

3) Ambos eje del movimiento discutido anteriormente de la pieza de trabajo se conducen con el reductor de motor de tipo de frenado, para que la capacidad de hacer que la pieza de trabajo se detenga de manera confiable siempre que sea necesario, durante el período de trabajo en el sitio.

5. Reubicación y transporte de posicionador de soldadura de mesa única:

1) Todo el cuerpo mecánico de la serie Wuxi Jack HB Equipment Tabla de trabajo, incluidos los modelos de servicio pesado, es de estructura integral;

2) todo el bucle de su cadena de valor, desde la entrega ex trabajo, hasta el transporte enriquecedor, hasta llegar al sitio del cliente, no es necesario desmantelar y reensamblar el cuerpo mecánico del equipo de soldadura;

3) Hay orejetas de elevación en ambos lados de las tablas de pared del marco del posicionador de soldadura, para facilitar el propósito. Vea a continuación boceto en el marco amarillo:  ( Fig.3 )

4) Las 2 piezas de patas horizontales largas en la parte inferior del equipo forman el lecho base, para mantener el equilibrio de la pieza de trabajo y todo el conjunto de posicionador de soldadura de servicio pesado, y ser asegurado en el piso del taller de manera firme y confiable;

5) Complementos:

El equipo de soldadura de posicionamiento con una estructura diferente obvia, pero el principio de trabajo de la misma regla de esta estructura es el posicionador de soldadura hidráulico y de elevación del marco..

6. Parámetros técnicos del posicionador de soldadura de servicio pesado de la serie de la serie HB:
