Máquina de redondeo de borde de tiras de alta calidad RH-1000 para la industria del puente

A. Uso y aplicación de la máquina de redondeo del borde de la placa de tira RH800 y RH1000 :

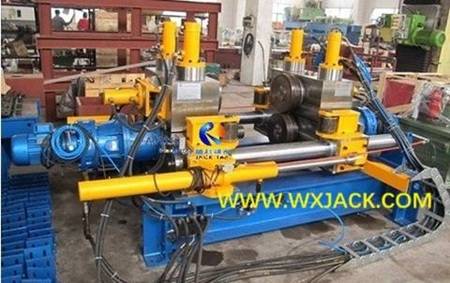

1. Industria aplicada: las fotos adjuntas muestran un conjunto de Wuxi Jack RH1000 Model Strip Plate Borge y Rounding Machine , que se aplica para ser utilizado en la industria de la construcción de la construcción del buque del buque del barco/ puente;

2.  Desarrollo: Al igual que otra familia de productos, RH1000 es el modelo estándar más popular, y también el punto de partida del desarrollo de Wuxi Jack, en la máquina de la serie RH. Desarrollamos la máquina en el redondeo de borde de chapa, según la experiencia tecnológica en la investigación de equipos de soldadura y las características especiales de la operación de redondeo de borde de la placa;

3.  Capacidad de la máquina de recorte de la placa de tira RH800 y RH1000 :

1)  Función: esta máquina redondea las 4 esquinas de chapa, especialmente la placa de acero, desde el ángulo agudo original, hasta el ángulo suave y redondo del radio R2.5 mm;

2)  Gran beneficio: de esta manera, la placa redondeada de borde se vuelve amigable para el manejo, las manos del operador no serán perforadas; Además, la pintura puede tener una adhesión mucho más mejor en las esquinas de las placas de acero, gracias a sus esquinas lisas redondas;

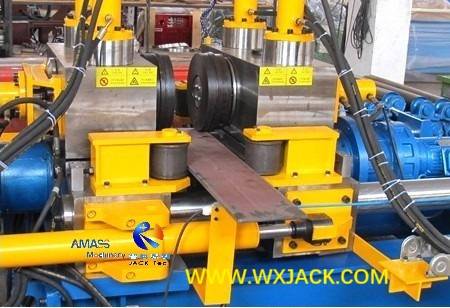

a) Una pieza de placa estrecha de 200 mm de ancho , que se redondea en el borde en Wuxi Jack RH1000 MÁQUINA DE REDONDO DE CORTE DE LA PLACA DEL MEDIO

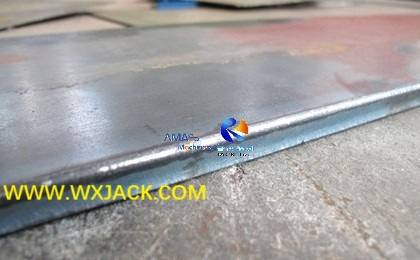

b)  Una pieza de placa de acero de ancho pequeño, que se redondea con una esquina de R2.5 mm , de la máquina modelo Wuxi Jack RH800 : ( Fig.2 )

4. Con años de acumulación, RH1000 es un modelo muy maduro y desarrollado de equipos de alta eficiencia en el recorte de borde de la placa. La velocidad de operación de redondeo de borde puede ser de 7,200 mm/min.

B.  Estructura y unidades principales de la máquina de desbordamiento y redondeo de la placa de tira RH800 y RH1000 :

1. Unidades principales de la máquina de recorte y redondeo del borde de la placa de tira pequeña:

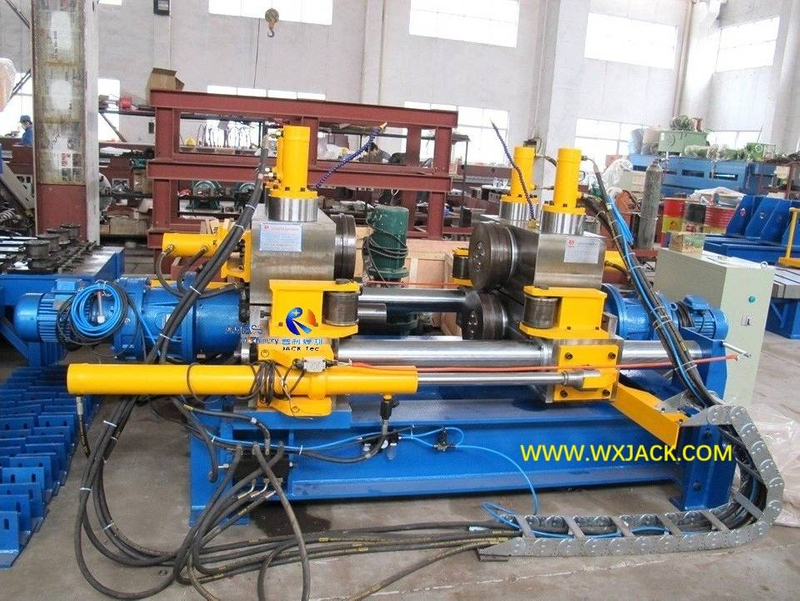

Como se muestra en las fotos adjuntas, un conjunto de máquina modelo RH1000 y RH800 consiste principalmente en:

1) Cuerpo principal mecánico de estructura abierta integral;

2)  transportador de entrada y salida;

3) estación hidráulica, con numerosos cilindros de aceite;

4) reductores de motor de CA, para conducir en las tablas de rodillos transportadores y rodillos de transmisión;

5)  Gas Cylinder Drive Borde Reducking Scrap Sopling Unidades y tubos de aire de color azul;

6)  Sistema eléctrico y caja de control:

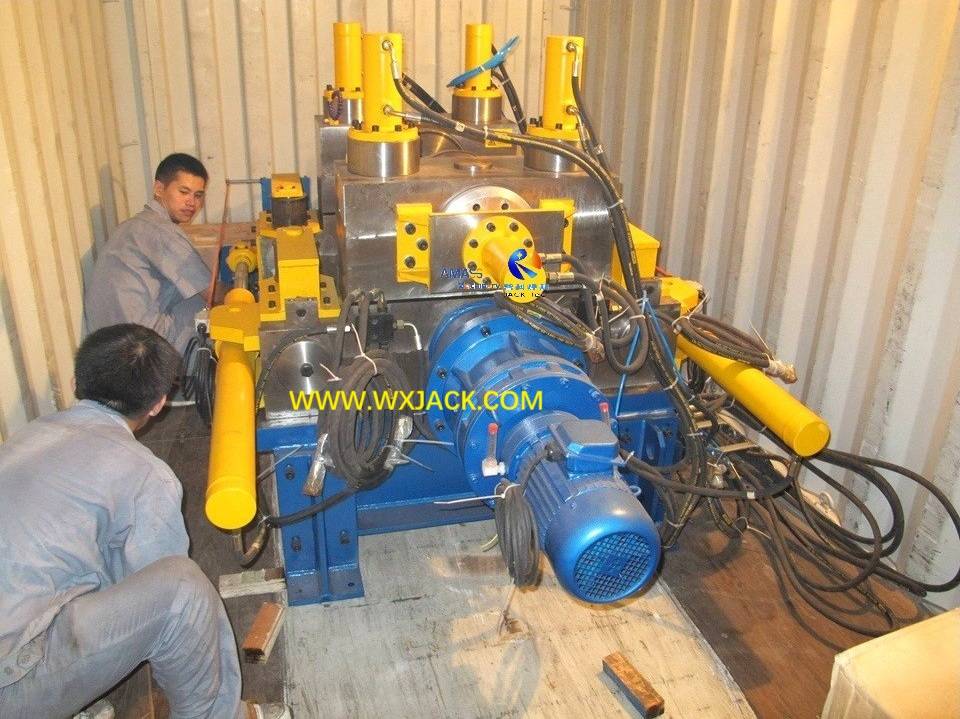

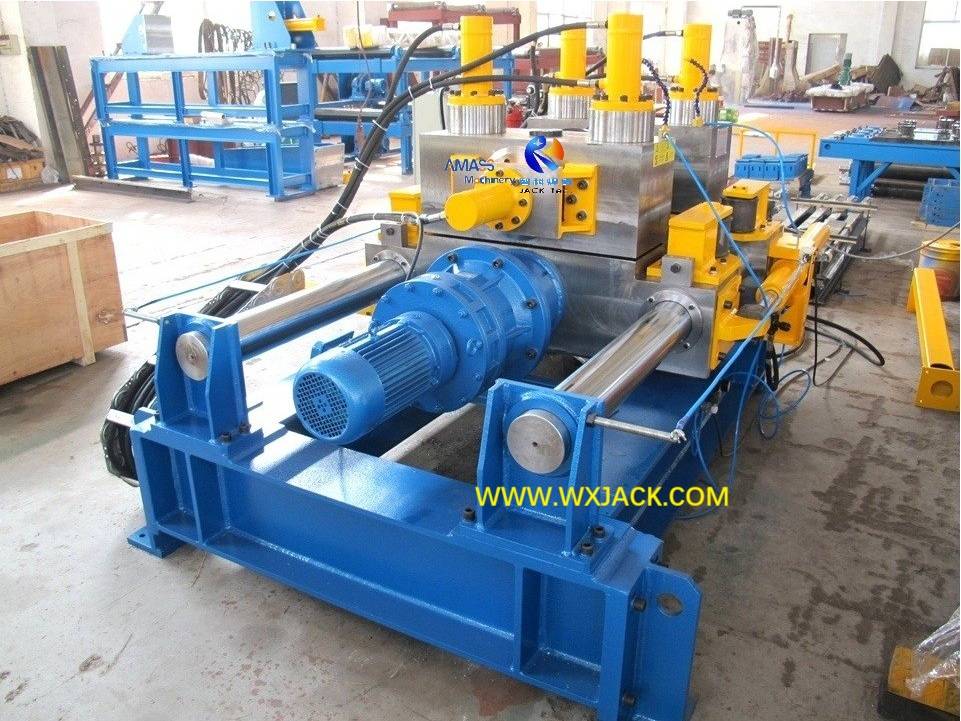

Un conjunto de listos listos para el envío Wuxi Jack RH1000 MÁQUINA DE LA PLACA DEL MODELA DEL MODELO DESCRIPTO Y LA MÁQUINA DE REDIMINGO: ( Fig.3 )

2.  Maché de redondeo de borde de la placa mecánica de la placa de tira:

Se compone principalmente de:

1) cama base sólida estacionaria, para instalar en el área central de trabajo de la operación de redondeo de borde;

2)  Mecanismos de redondeo de borde: un conjunto de unidades estacionarias y un conjunto de unidades de redondeo de borde móvil respectivamente, desplegados en el lado izquierdo y derecho del lecho base de la máquina;

3)  Unidad de guía horizontal, para alinearse en rodillos de redondeo de borde, acomodando en diferentes anchos y grosor de la placa de chapa;

4) rodillos de defensa laterales, para alinearse en piezas de trabajo;

3.  Cama integral: el lecho base sólido de color oscuro se suelde en una estructura de caja duradera, de la cual su rigidez y resistencia han sido completamente calculadas y validadas, durante el diseño y el período de producción de la máquina de redondeo de la placa de acero de chapa de metal..

C. Pasos de operación de redondeo de borde en la máquina de recorte de borde de la placa de tira RH1000 :

1. Rodillos de redondeo de borde estacionario y móvil en la máquina de redondeo del borde de la placa de tira:

1) La unidad de redondeo del borde estacionario impulsa su rodillo de redondeo de borde de posición inferior en Revolve, debajo de la unidad del reductor de motor Cicloidal de CA, a través del acoplador, que conduce la placa de acero que se redondea continuamente;

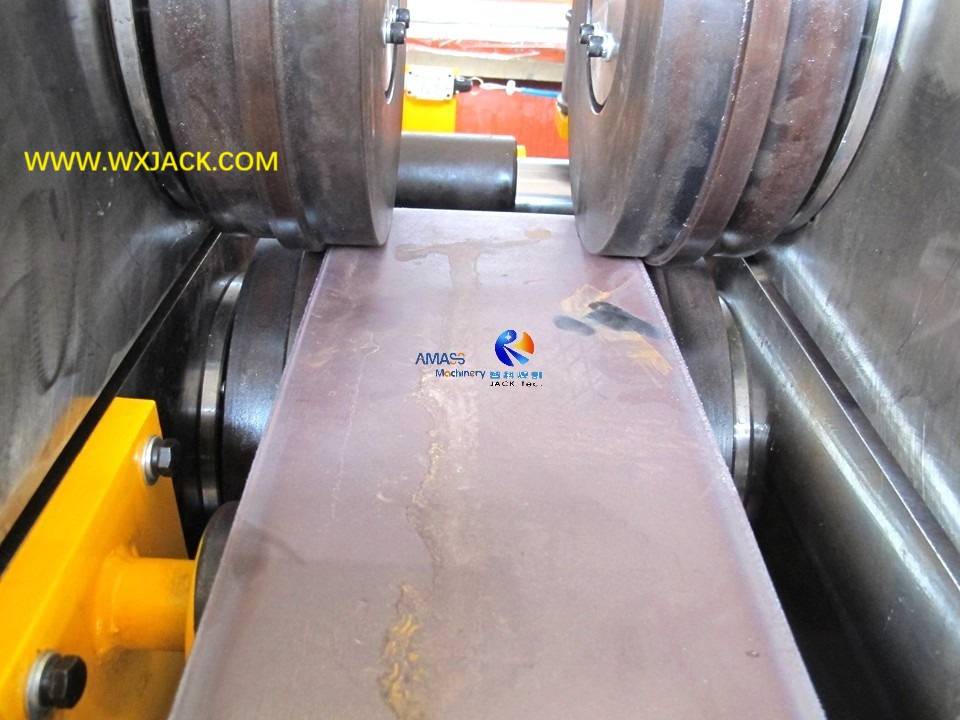

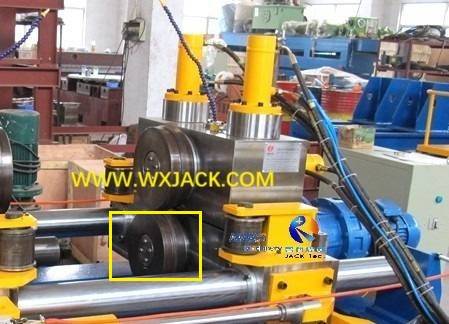

El de posición inferior rodillo de redondeo de borde del lado estacionario , en Wuxi Jack RH1000 Manaina del modelo: ( Fig.4 )

2)  La unidad de redondeo del borde lateral móvil también conduce su rodillo de redondeo de borde de posición inferior en Revolve, bajo la unidad de otro conjunto de reductor de motor Cicloidal de CA, por medio de acoplador:

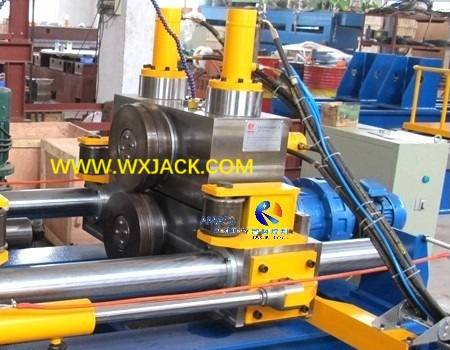

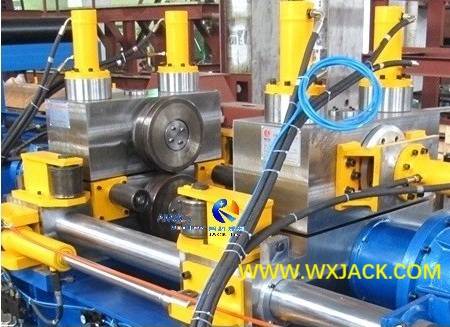

El par de rodillos de redondeo de borde de posición superior e inferior, del lado móvil , en la máquina modelo Wuxi Jack RH1000 : ( Fig.5 )

3)  Basado en el ancho de la placa: además, la unidad de redondeo de borde móvil puede deslizarse horizontalmente, a lo largo de un arbusto guía de alta precisión, debajo del cilindro de aceite del cilindro de aceite, que a su vez se ajusta en el tramo del rodillo de redondeo de borde izquierdo y derecho, basado en el ancho de la placa de metal en la máquina;

2. Rodillos de redondeo de borde de posición superior e inferior en la máquina de redondeo de recorte de borde de la placa de tira:

1)  Disposición: las unidades de redondeo de borde estacionario y móvil tienen una pieza de top y una pieza de rodillo inferior respectivamente, que funcionan en par. O, en otras palabras, hay totalmente cuatro piezas de rodillos de redondeo en forma de dos pares, en un conjunto de máquina modelo RH1000:

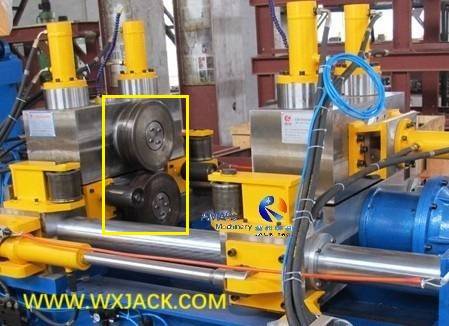

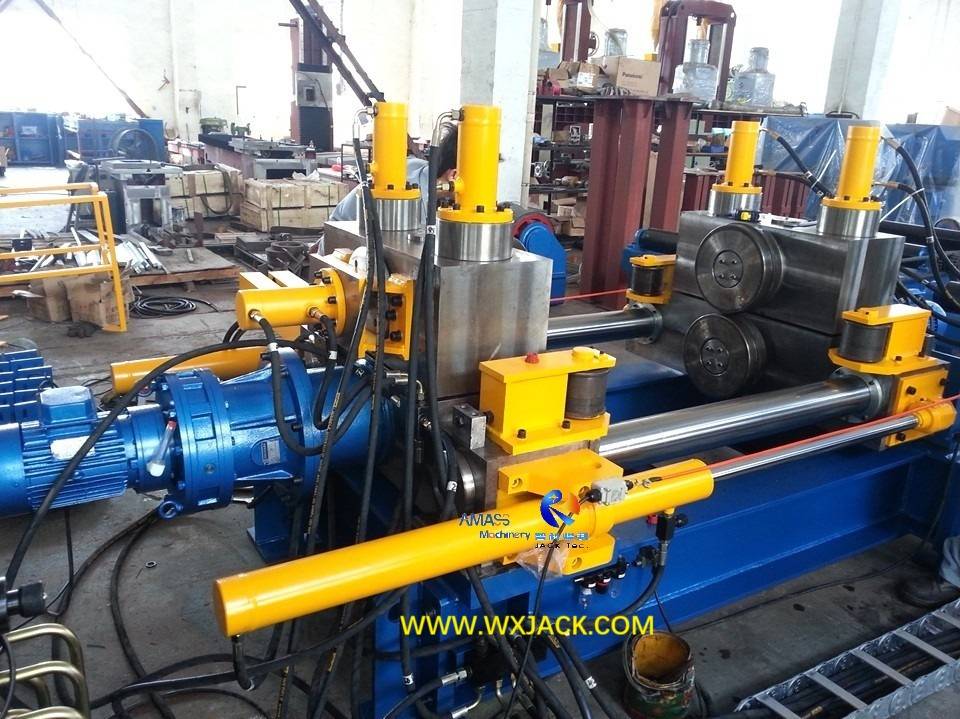

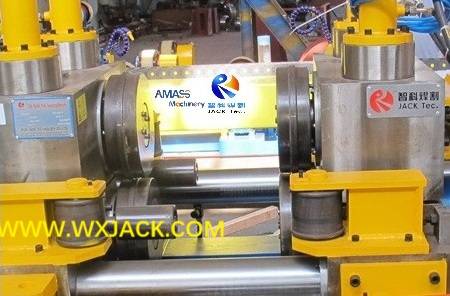

Los 2 pares izquierdo y derecho (4 piezas) de rodillos de redondeo de borde, en Wuxi Jack RH1000 Model Machine: ( Fig.6 )

2)  Movimiento y unidad: las dos piezas de rodillos de redondeo de borde inferior se fijan en términos de movimiento vertical, y es de tipo de conducción en términos de revoluciones, lo que conduce las dos piezas de los rodillos de redondeo de borde superior al revuelto. Las 2 piezas de rodillos de redondeo de borde inferior se impulsan con motores de engranaje cicloidales de CA y reductores, en su movimiento revuelto:

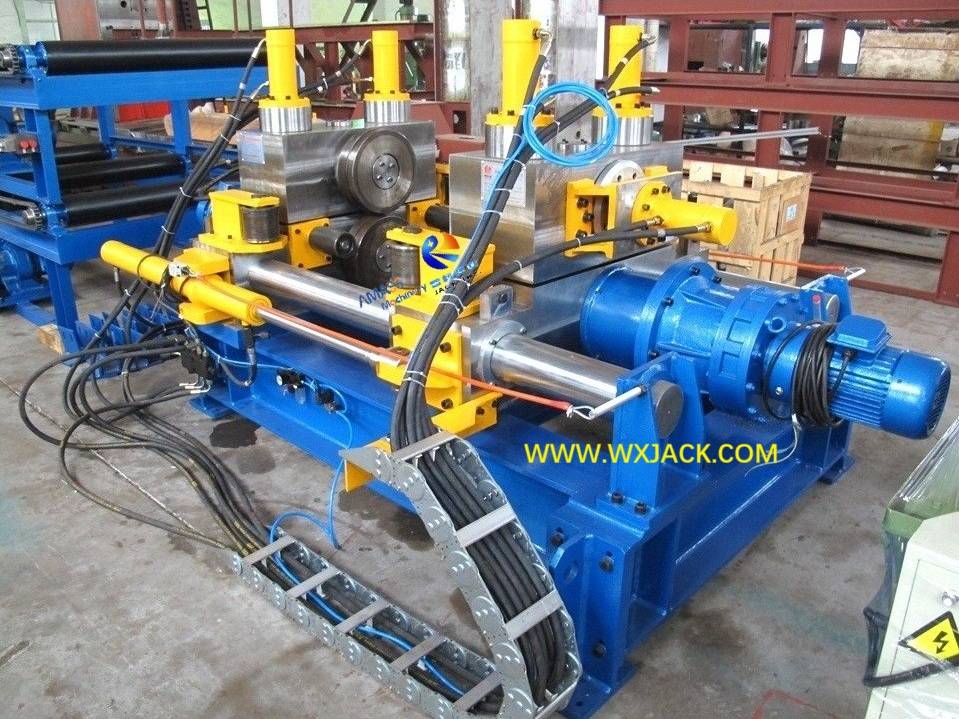

Revolucionar y elevar los rodillos de redondeo de borde , junto con su modo de transmisión, en Wuxi Jack RH1000 Modelo de la placa de tira de borde de desbordamiento y redondeo: ( Fig.7 )

3) Comparativamente, en RH1500 a la máquina de modelos más grandes RH3000, las dos piezas de rodillos de redondeo de borde superior se pueden mover hacia arriba y hacia abajo, así como hacia la izquierda y hacia la derecha, para ser adecuadas para varios grosor y ancho de la placa de la pieza de trabajo, impulsadas con los correspondientes cilindros de aceite hidráulico; Y en términos de revoluciones, son de tipo inactivo, conducidos con su contraparte de la sección de conducción de rodillos de redondeo de borde inferior;

3. Operación de redondeo de borde en la placa de borde inclinado en la máquina de redondeo de borde:

1)  Placa lateral oblicua: en uso práctico, podemos imaginar que, no todas las placas de obra de trabajo tienen un borde recto perfecto. En otras palabras, la esquina de la placa de acero puede no en el ángulo recto de 90 °, lo que plantea el desafío en la operación de redondeo de borde. Entonces, ¿cómo lidiar con eso?

2)  Medida de Jack Wuxi: aún más, en la máquina de recorte de borde, las dos piezas de los rodillos de redondeo de borde de posición superior también se pueden ajustar en movimiento en modo de alivio, a lo largo de la dirección horizontal, debajo de la unidad de otro conjunto de cilindros hidráulicos, asegurándose de que los rodillos de redondeo de borde presionen contra 4 esquinas de placa de acero firmemente, incluso este borde de redondeo de borde es inclinado en ciertos tendos:::::

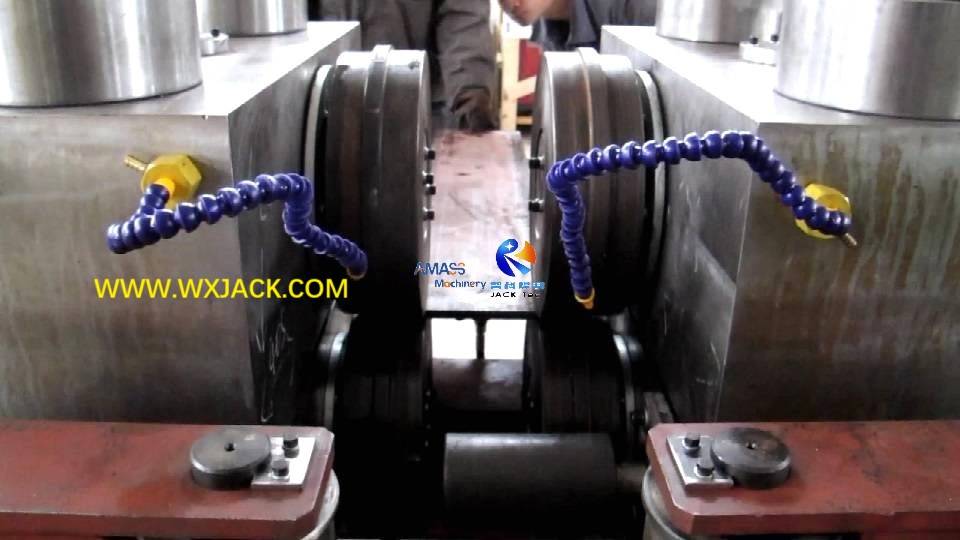

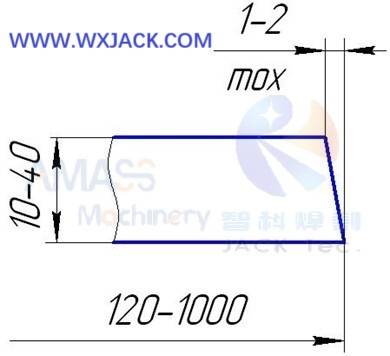

3) Placa de pieza de trabajo de esquina inclinada, para ser recortada en Wuxi Jack RH Models Borde Depurning and Rounding Machine: ( Fig.8 )

4)  Así se da cuenta de la operación de desacuerdo y redondeo en la máquina de la serie RH;

4. Tenga en cuenta que aquí no mencionamos los rodillos de presión hacia abajo. Esta unidad no está equipada en la máquina de modelos pequeños RH1000 y RH800, porque el ancho de la placa de la pieza de trabajo de 1000m y menos no implica el problema de la protuberancia media, durante la operación de redondeo de borde.

D.  Parámetros técnicos de la máquina de recorte y redondeo del borde de la placa de tira RH1000 :
