A. El tema de esta página sobre el posicionador de soldadura Wuxi JACK y su mesa giratoria de soldadura:

1. Esta página es para presentando el posicionador de soldadura Wuxi JACK de forma concisa y resumida: su clasificación/especificación/superioridades técnicas/aplicación en forma gráfica;

2. Para los clientes o cualquier persona que tenga interés en el posicionador de soldadura y la mesa giratoria de soldadura correspondiente, esta página puede ayudarles a comprender rápidamente este producto superior de Wuxi JACK, en el menor tiempo posible;
3. La página temática se origina a partir de las diapositivas de introducción 'Superioridad del posicionador de soldadura Wuxi JACK';

4. Función y uso del posicionador de soldadura y su mesa giratoria de soldadura:

1. Propósito: El posicionador de soldadura es un tipo de dispositivo de soldadura equipado con una mesa giratoria de soldadura, que tiene la capacidad de cambiar su posición en dos o tres grados de libertad;
2) De esta manera, la posición de las piezas de trabajo sujetas en su mesa giratoria de soldadura se puede ajustar a la orientación más ideal;
3) Beneficio: Esta orientación ideal no sólo cumple con los requisitos de ergonomía de la operación en sitio, sino que también garantiza el mejor grado de rendimiento de soldadura proporcionado por el posicionador de soldadura y su mesa giratoria de soldadura;

4) Un juego de posicionador de soldadura Wuxi JACK, con la pieza de trabajo asegurada en su mesa giratoria de soldadura: (Figura 1)

Mesa giratoria de soldadura Fig1 20100619106

5) Los tres tipos de cambio de posición realizados en el Posicionador de Soldadura y su Mesa Giratoria de Soldadura incluyen:

a) 0°~ 360° giratorio de Mesa Giratoria de Soldadura;
b) Inclinación de 0°~ 120° de Mesa Giratoria de Soldadura;
c) Elevación de la mesa giratoria de soldadura dentro de cierto recorrido vertical.

B. Para una exploración más profunda de los detalles comerciales y técnicos del posicionador de soldadura Wuxi JACK y su mesa giratoria de soldadura, visite las páginas temáticas de productos de:

1. Posicionador de soldadura y su mesa giratoria de soldadura;
2. Posicionador de soldadura de dos ejes y su mesa giratoria de soldadura;
3. Posicionador de soldadura tipo L de tres ejes de control y su mesa giratoria de soldadura;
4. Mesa giratoria de soldadura de un solo eje de trabajo;
5. Posicionador de Soldadura de Cabeza y Cola junto con su Mesa Giratoria de Soldadura;
6. Posicionador de soldadura de fabricación especial y su mesa giratoria de soldadura;
7. Posicionador de soldadura con servoaccionamiento y su mesa giratoria de soldadura

C. Vista técnica del posicionador de soldadura JACK de Wuxi y su mesa giratoria de soldadura:

Diapositivas 1: La línea completa de tipos y modelos de posicionador de soldadura Wuxi JACK y su mesa giratoria de soldadura para elección del cliente:

1. Wuxi JACK diseña y produce una gama completa de posicionadores de soldadura, que pueden satisfacer las diferentes demandas de los clientes:

1) Tipo convencional dos ejes posicionador de soldadura, con rotación de 0°~ 360° e inclinación de 0°~ 120° de la mesa giratoria de soldadura, capacidad de carga desde 100 kg hasta 30 toneladas;
2) Tipo L de dos ejes/tres ejes Posicionador de Soldadura, con altura fija o Mesa Giratoria de Soldadura elevable, capacidad de carga hasta 5 Ton;
3) Cabeza y cola de dos ejes/tres ejes posicionador de soldadura, con mesa giratoria de soldadura de altura fija o elevable, capacidad de carga de hasta 30 toneladas;
4) Eje único horizontal o vertical Mesa giratoria para soldadura, capacidad de carga de hasta 100 toneladas;
5) Rotación de tubos de tres ejes hecha especialmente Posicionador de Soldadura, para diámetros de tubería hasta Φ1200mm;

2. Además, para lo mencionado anteriormente todos los tipos de Posicionador de Soldadura y su Mesa Giratoria de Soldadura,

1) No sólo estructura estándar, sino también estructura especial;
2) No solo el motor de CA convencional, sino también el motor servoaccionador,
Puede ser desarrollado por Wuxi JACK para que los clientes satisfagan su demanda personalizada.

Diapositivas 2: Las ventajas técnicas del posicionador de soldadura convencional de dos ejes Wuxi JACK y su mesa giratoria de soldadura:

1. Aplicación: Este tipo de posicionador de soldadura tiene la mayor participación de aplicaciones.Proporcionamos mesa giratoria para soldadura de primera calidad con el precio más razonable y en el menor tiempo de entrega;

2. Las ventajas técnicas de esta serie de posicionadores de soldadura y mesas giratorias de soldadura se pueden resumir como:

1) Diseño delicado: Torque de rotación e inclinación cuidadosamente calculado y validado, y la excentricidad y distancia del centro de gravedad relacionadas, para cada tonelaje del posicionador de soldadura;
2) Gestión precisa de la velocidad de trabajo: La velocidad lineal giratoria de 0°~ 360° de la mesa giratoria de soldadura se controla con un inversor de CA y se muestra en tiempo real;
3) Control sencillo: La regla angular indica con precisión la inclinación en tiempo real de la mesa giratoria de soldadura;

4) El funcionamiento seguro del Posicionador de Soldadura está totalmente garantizado mediante:

a) El giro y la inclinación de la mesa giratoria de soldadura se accionan con un motor de frenado;
b) Protegido con paradas duras;
C) Conducción eléctrica confiable de la mesa giratoria de soldadura;
5) Operación conveniente se completa con una combinación de control remoto y interruptor de pedal.

Diapositivas 3: La gama completa de posicionadores de soldadura de dos ejes convencionales Wuxi JACK y su mesa giratoria de soldadura:

1. Nuestra Fortaleza: Wuxi JACK tiene una gama completa de productos en el ámbito del posicionador de soldadura convencional de dos ejes, con su mesa giratoria de soldadura con capacidad de carga de 100 kg a 30 toneladas;
2. Además, también se pueden desarrollar para los clientes un tonelaje especial de posicionador de soldadura de dos ejes.

Diapositivas 4: El diseño especial actualizado en el posicionador de soldadura de dos ejes Wuxi JACK y su mesa giratoria de soldadura:

1. Sobre la base de la estructura y configuración convencionales del posicionador de soldadura de dos ejes y su mesa giratoria de soldadura, Wuxi JACK tiene una gran capacidad para desarrollar modelos especializados actualizados de productos, cuando el cliente tiene expectativas ampliadas;

2. Se enumeran, entre otros, ejemplos de posicionadores de soldadura de dos ejes personalizados y su mesa giratoria de soldadura:

1) De dos ejes a tres ejes: Se puede cambiar el nivel de altura de la Mesa Giratoria de Soldadura, cambiando manualmente las posiciones de montaje de los pernos de fijación;
2) Para un control de precisión extrema Al girar e inclinar la mesa giratoria de soldadura, se introduce un motor servoaccionador en el posicionador de soldadura.Los clientes de la industria militar o de la aviación confidencial suelen tener este requisito;
3) Estructura y apariencia de diseño especial de mesa giratoria de soldadura y su accesorio, para ser aplicado en la fabricación de piezas de trabajo especiales.

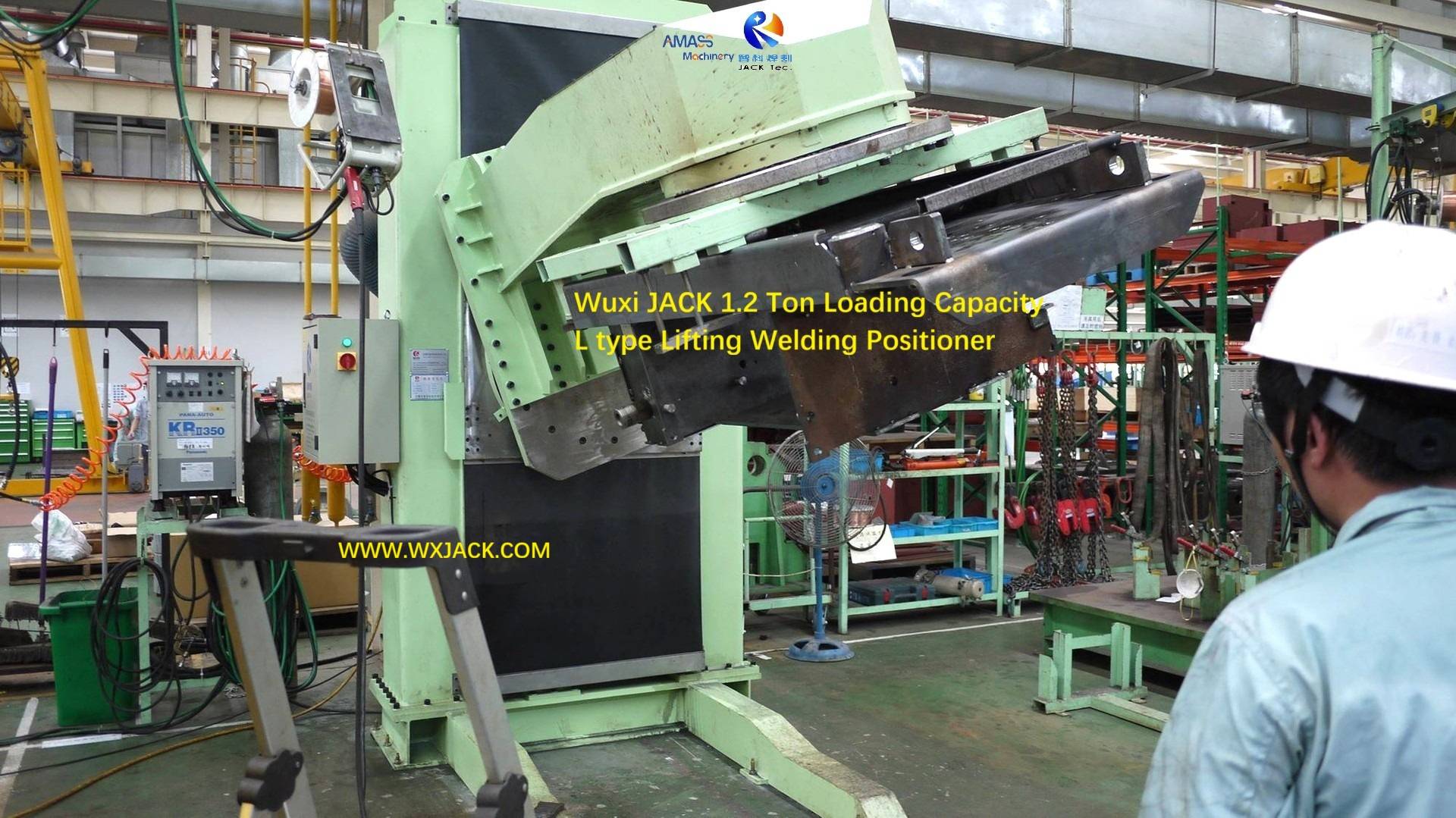

Diapositivas 5: La elevación completamente segura en el posicionador de soldadura tipo JACK L de Wuxi:

1. El posicionador de soldadura tipo L es un tipo de equipo de soldadura ampliamente utilizado, aplicado en la industria de maquinaria de vehículos y estructuras;
2. La mayoría de los posicionadores de soldadura tipo L tienen la función de elevación de la mesa giratoria de soldadura.De los cuales, la elevación segura y confiable es de vital importancia;

3. En el posicionador de soldadura tipo L desarrollado por Wuxi JACK, todo el trabajo de elevación de su mesa giratoria de soldadura se lleva a cabo mediante un cilindro de aceite hidráulico:

1) De esta manera, la elevación de la mesa giratoria de soldadura tiene suficiente fuerza motriz, operación confiable y total garantía de seguridad.Este es el punto de control más importante para cualquier conjunto de posicionador de soldadura tipo L estilo elevador;
2) Comparativamente, muchos otros proveedores en el mercado adoptan un motor de CA y transmisión de husillo, que no solo carecen de suficiente fuerza motriz, sino que también tienen un riesgo potencial de falla repentina, lo que provocará la rotura del sistema de elevación de la mesa giratoria de soldadura y trae consigo problemas de seguridad.

幻灯片5- Posicionador de soldadura elevador tipo L

Diapositivas 6: La elevación completamente segura y en fase en el posicionador de soldadura de cabeza y cola Wuxi JACK:

1. Al igual que el posicionador de soldadura tipo L, para el control del proceso en el funcionamiento del posicionador de soldadura de cabeza y cola, la elevación completamente segura de la mesa giratoria de soldadura y, por lo tanto, de su pieza de trabajo, también es la cuestión más importante;
2. Además, también es de vital importancia la perfecta sincronización hacia arriba y hacia abajo de ambos extremos de la pieza de trabajo, en otras palabras, los 2 juegos de mesa giratoria de soldadura en ambas columnas verticales del cabezal y del posicionador de soldadura de cola;

3. Para satisfacer la doble demanda de seguridad total y elevación de fase perfecta, en el posicionador de soldadura de cabeza y cola Wuxi JACK:

1) La elevación de la mesa giratoria de soldadura es de doble accionamiento mediante servomotores de alta potencia (4kW);
2) Y transmitido mediante cadena y ruedas dentadas.

幻灯片6- Posicionador de soldadura rotativo

Diapositivas 7: La amplia variedad de transfiguraciones en el posicionador de soldadura de cabeza y cola Wuxi JACK:

Wuxi JACK suministra todas las variedades de posicionadores de soldadura de cabeza y cola a elección del cliente:
1. Elevación o no: La Mesa Giratoria de Soldadura puede ser fija en altura o elevable;
2. Mobiliario o no: Sus dos conjuntos de columnas verticales pueden tener la forma de una fijada al piso del taller, la otra móvil a lo largo de un riel o ambos conjuntos estacionarios;
3. Con pluma horizontal de conexión o no: En el posicionador de soldadura de cabeza y cola, puede haber una pieza de brazo horizontal que conecte los dos conjuntos de columnas verticales, o ninguna conexión de este tipo en la forma más flexible;
4. También producimos un tipo especial de posicionador de soldadura de cabeza y cola., que se muestra en la foto de esta diapositiva: Los 2 juegos de Mesa Giratoria de Soldadura con orientación vertical, en lugar de los dos juegos de columnas verticales, formando el Posicionador de Soldadura de Cabeza y Cola.

幻灯片7- Equipo de posicionamiento de soldadura

Diapositivas 8: Posicionador de soldadura giratorio para tuberías de diseño especial de la serie Wuxi JACK PR:

Como se muestra en las fotos de estas diapositivas, Este es un producto de diseño exclusivo de Wuxi JACK., una especie de posicionador de soldadura giratorio para tuberías:
1. Se utiliza para fabricar tubería con tubería, tubería con brida o tubería con codo;

2. Este posicionador de soldadura giratorio para tuberías puede tener sus piezas equipadas con tres grados de libertad:

1) rotación de 0°~ 360°, la velocidad lineal correspondiente se controla con el inversor.Ésta es la velocidad de soldadura del posicionador de soldadura giratorio de la tubería;
2) Inclinación de -45°~ +45° de toda la pieza de la mesa giratoria de soldadura, esto es para facilitar la fabricación de codos de tubería;
3) Elevación hacia arriba y hacia abajo del rodillo de presión: Esto tiene como objetivo acomodar diferentes diámetros de tubería en el posicionador de soldadura giratorio de tubería, dentro del rango de Φ60 mm a Φ1200 mm.

幻灯片8- Equipo de posicionamiento de soldadura

Diapositivas 9: La amplia gama de tonelaje de carga en la mesa giratoria de soldadura horizontal o vertical de un solo eje Wuxi JACK:

El posicionador de soldadura de un solo eje generalmente viene en forma de mesa giratoria de soldadura giratoria horizontal o vertical, como se muestra en las fotos de estas diapositivas:
1. Orientación horizontal estándar La mesa giratoria para soldadura tiene la mayor capacidad de carga de 100 toneladas;
2. Orientación vertical estándar La mesa giratoria para soldadura tiene una capacidad de carga de 1 a 5 toneladas;
3. La orientación horizontal La mesa giratoria para soldadura también se puede diseñar con servoaccionamiento, con una capacidad de carga de 500 kg a 3 toneladas.

Diapositivas 10 a 14: La amplia base de clientes del posicionador de soldadura JACK de Wuxi y su mesa giratoria de soldadura:

1. Beneficiarse de lo anterior introdujo los puntos fuertes del posicionador de soldadura Wuxi JACK y su mesa giratoria de soldadura, esta familia de productos ha obtenido un gran aplauso de los clientes y comentarios positivos de clientes chinos y extranjeros;
2. Logro empresarial de Wuxi JACK: Estas 5 diapositivas brindan fotografías de algunos casos comerciales de los últimos años, del posicionador de soldadura JACK de Wuxi y su mesa giratoria de soldadura, posicionador de soldadura tipo L, posicionador de soldadura de cabeza y cola, en varios tonelajes, estructuras y configuraciones específicas.

幻灯片12- Posicionador de soldadura de cabeza y cola

幻灯片13- Posicionador de soldadura giratorio y elevador

幻灯片14- Posicionador de soldadura rotativo
