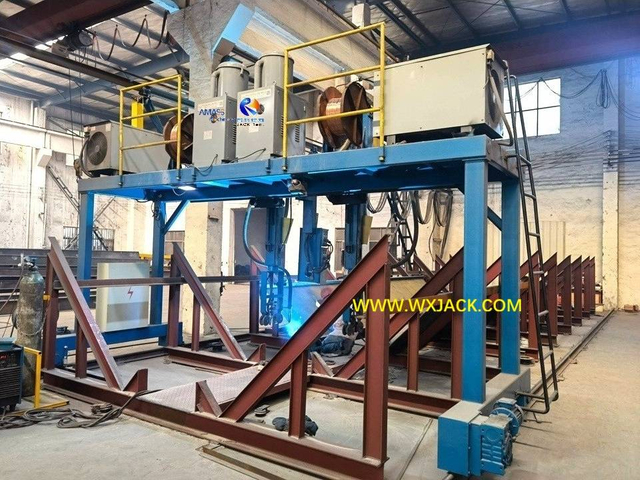

A. Función básica de la máquina soldadora SAW para vigas IH para fabricar vigas H:

1. Posición: La máquina soldadora IH Beam SAW es el equipo principal al fabricar vigas T/I/H:

Todas las máquinas restantes en la línea de producción de vigas IH:

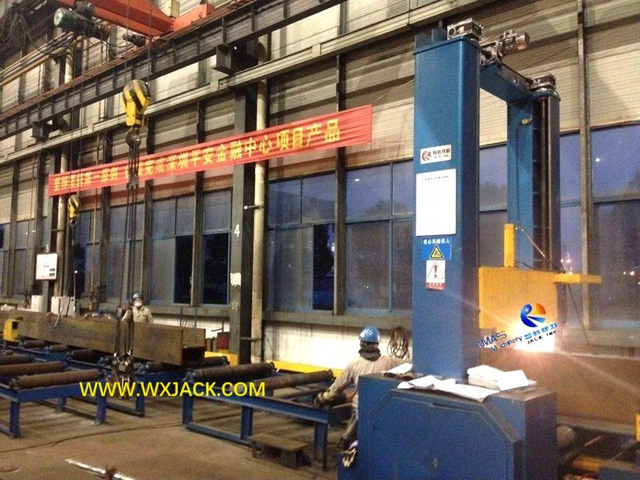

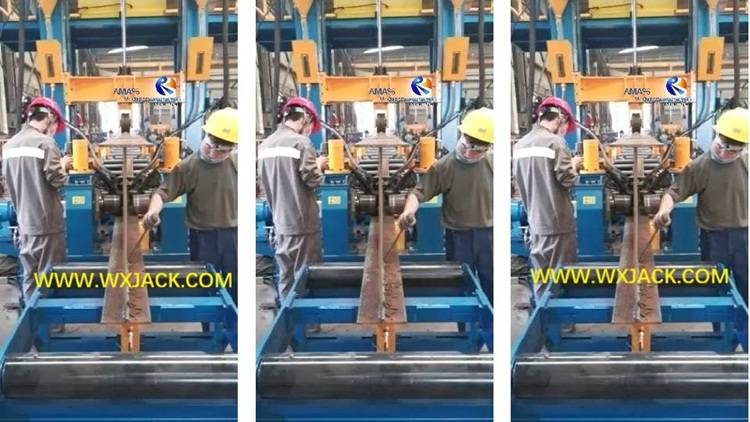

1) Máquina de ensamblaje de vigas IH;

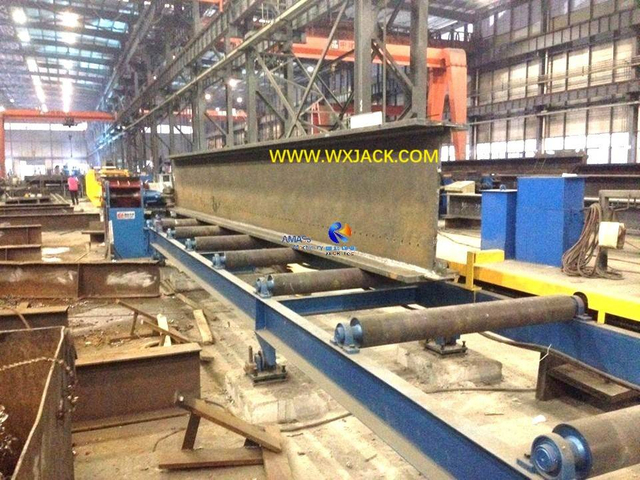

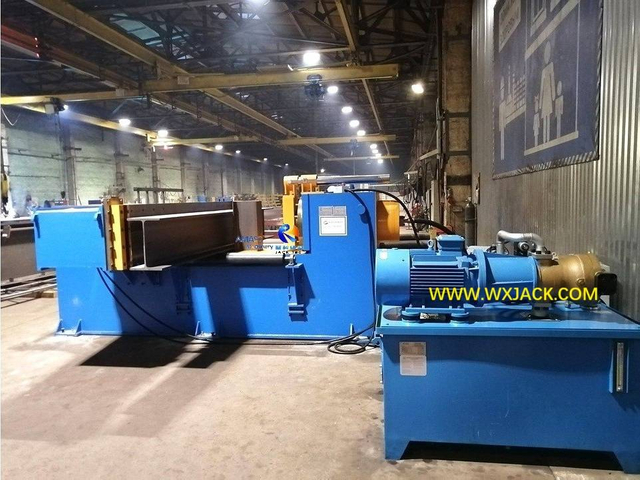

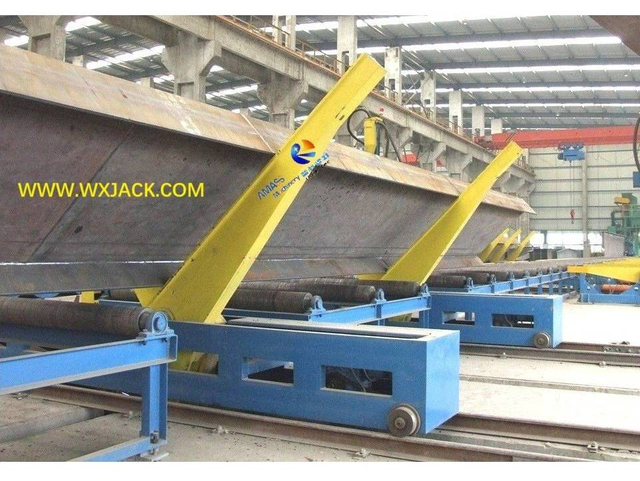

2) Máquina enderezadora de vigas IH;

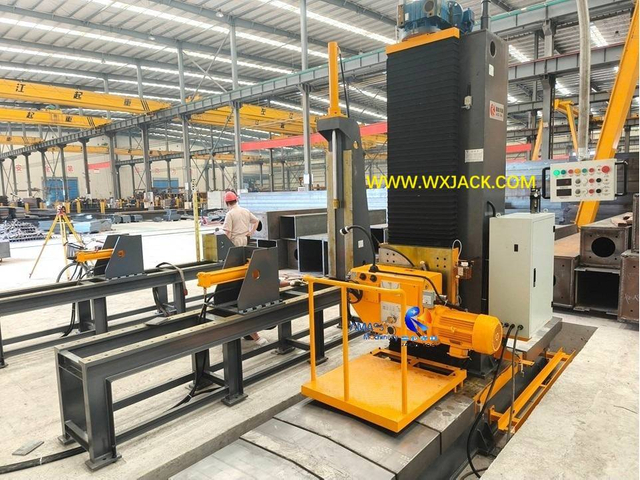

3) Fresadora frontal de vigas IH;
Puede verse como equipo de soporte para la máquina soldadora de vigas SAW IH;

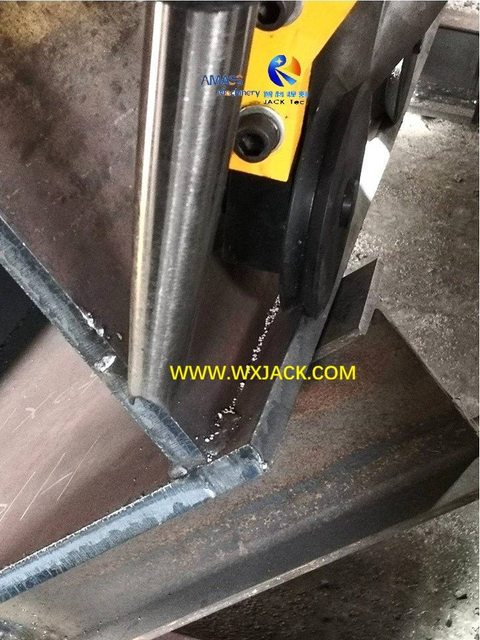

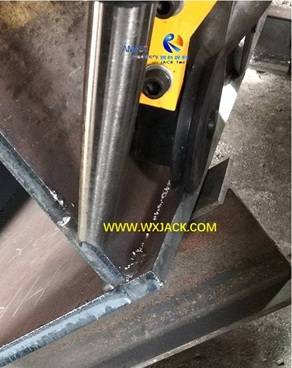

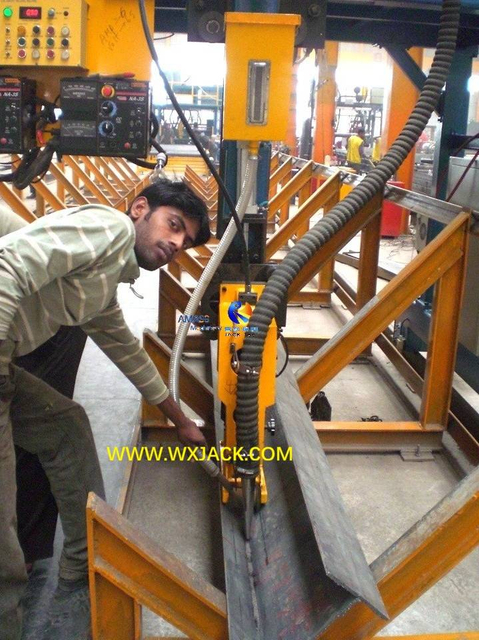

2. Función: La máquina soldadora IH Beam SAW lleva a cabo el paso central del proceso en la fabricación de vigas H: la soldadura de filete por arco sumergido de 45°, que forma una costura de soldadura sólida con un tamaño de punta de 6 mm a 12 mm y más grande;

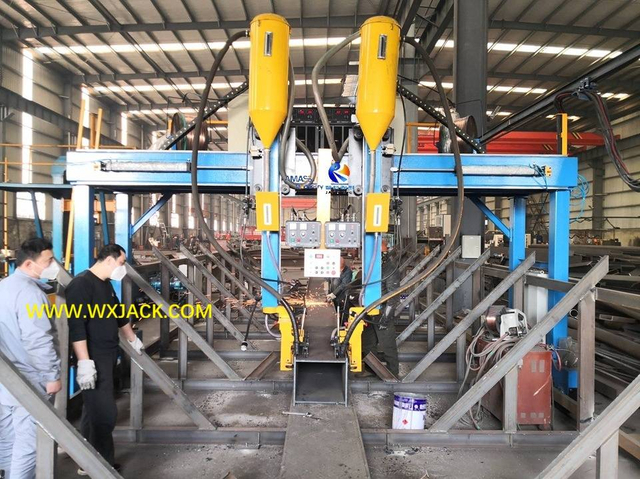

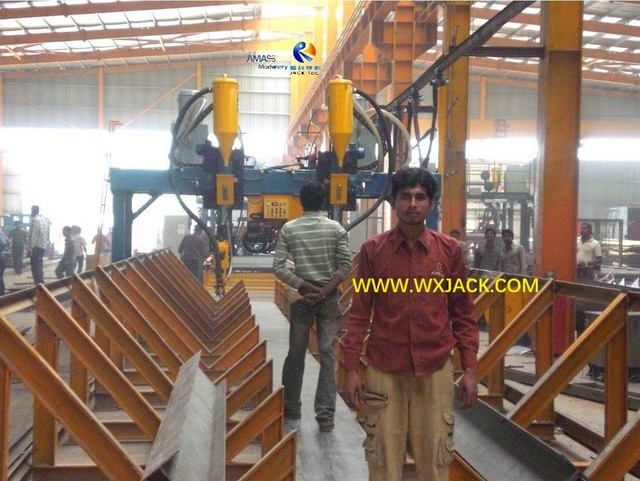

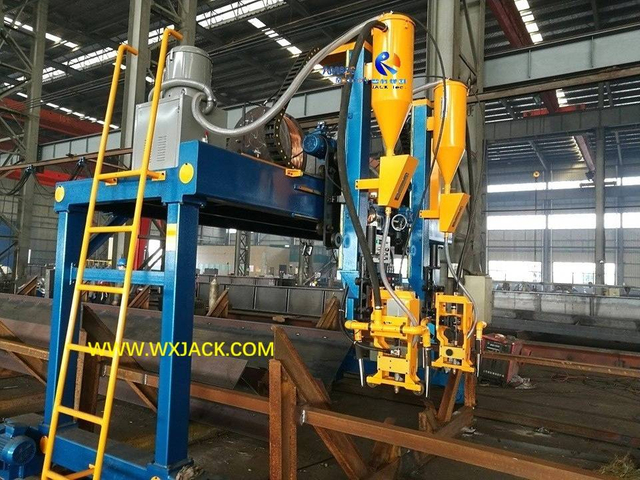

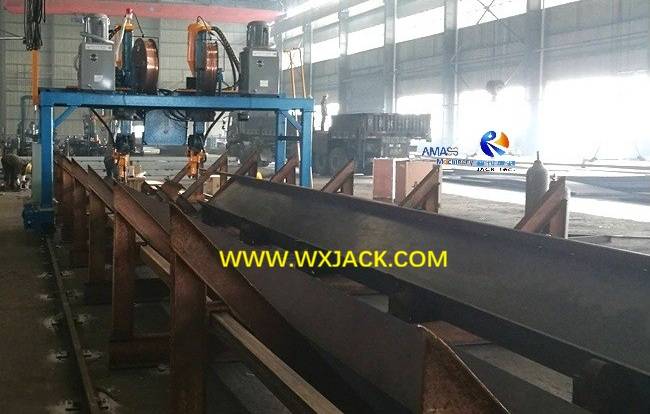

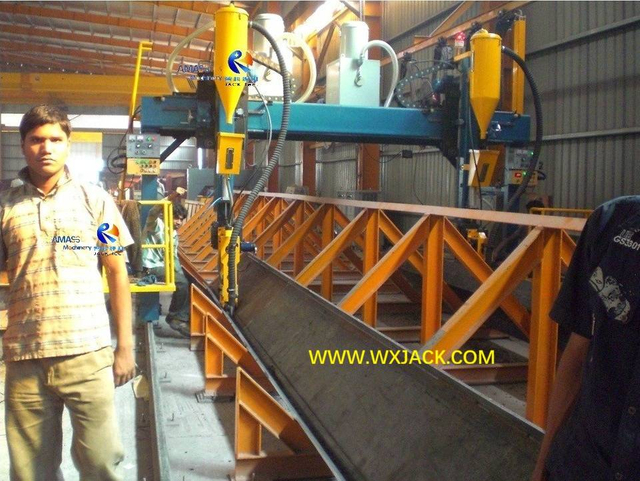

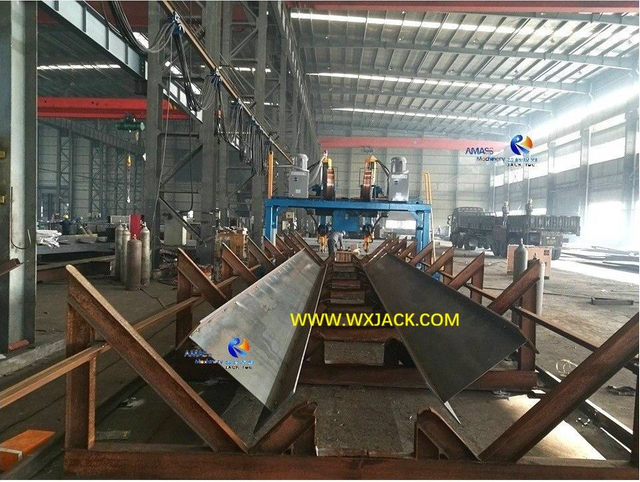

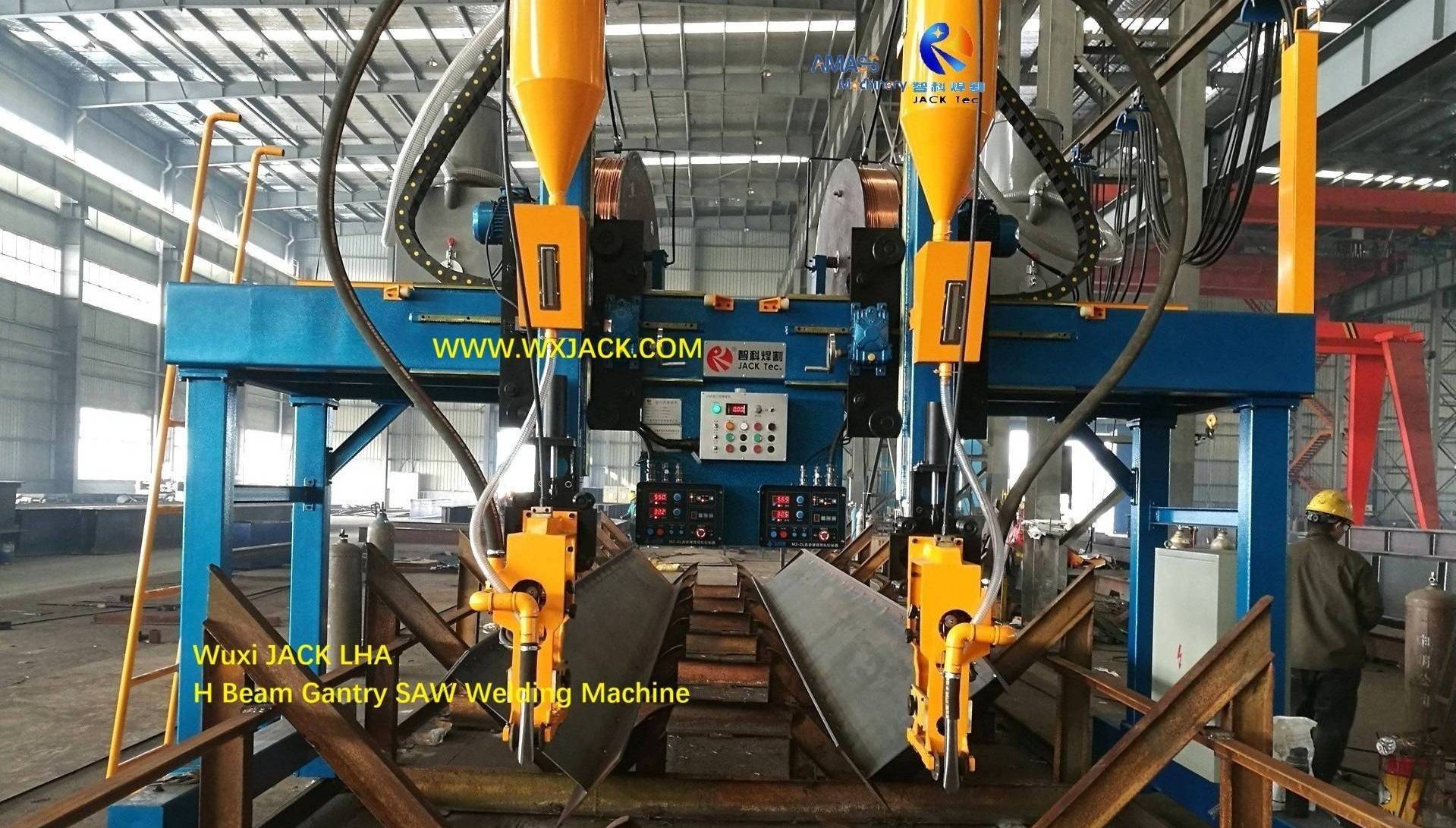

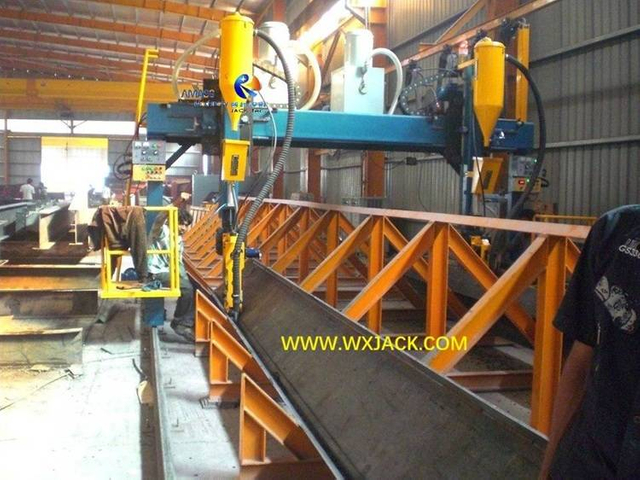

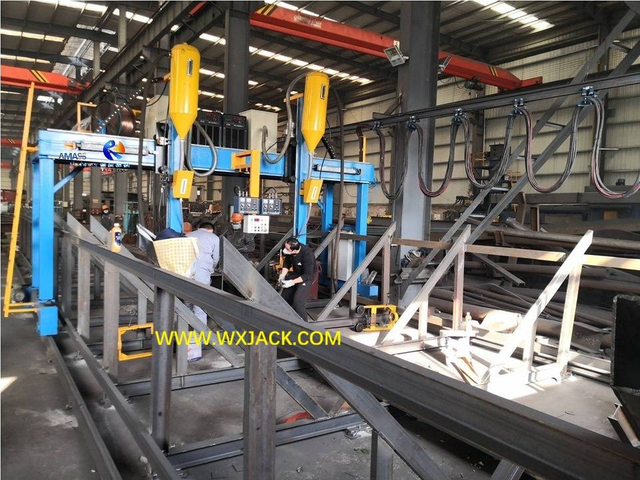

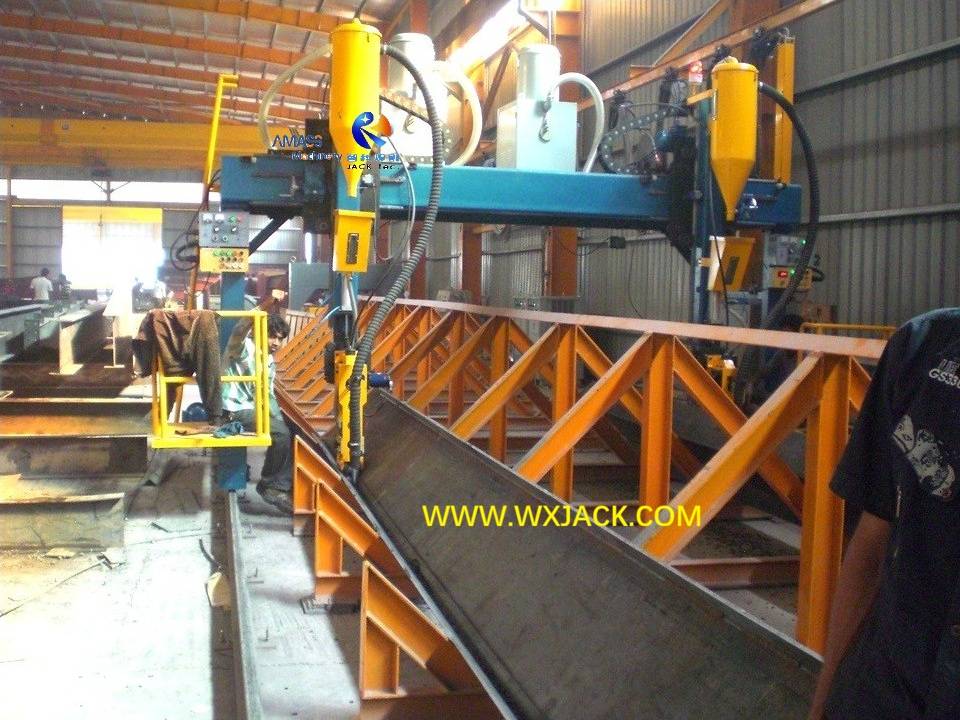

3. Una pieza de viga H grande completada de soldadura en la máquina de soldadura Wuxi JACK LHA5Z IH Beam Gantry SAW: (Figura 1)

4. Mismo grupo de equipos con la máquina de soldadura SAW de pórtico para vigas IH serie LHA:

1) Máquina de soldadura con sierra de viga IH móvil con carro modelo LHC;
2) Máquina de soldadura de vigas IH SAW móvil con marco en T modelo LHT.


B. Otros tipos de piezas de trabajo en la máquina soldadora SAW de pórtico:

1. Uso extendido: Además de las vigas T/ I/ H en la industria de estructuras de acero, diferentes tamaños de máquinas soldadoras de pórtico SAW también se utilizan ampliamente en la fabricación de otras piezas de trabajo grandes;
2. Característica técnica: Durante el trabajo, es necesaria una soldadura de gran longitud a lo largo de toda la longitud de las piezas de trabajo, lo que se logra con el movimiento hacia adelante y hacia atrás del marco principal de la máquina de soldadura SAW de pórtico;
3. Las piezas de trabajo típicas son: Poste de luz/tubo de gran diámetro/miembros de estructura de gran longitud, etc.;
4. Amplia aplicación: Esto hace que la máquina soldadora de pórtico SAW no solo se utilice en la industria de estructuras de acero, sino también en la construcción municipal/tuberías de petróleo/recipientes a presión, etc.;
5. Naturaleza laboral: En este sentido, la máquina de soldadura Gantry SAW es un equipo de soldadura universal y de uso general;

6. Piezas de trabajo típicas que se soldarán en una máquina de soldadura SAW de pórtico:

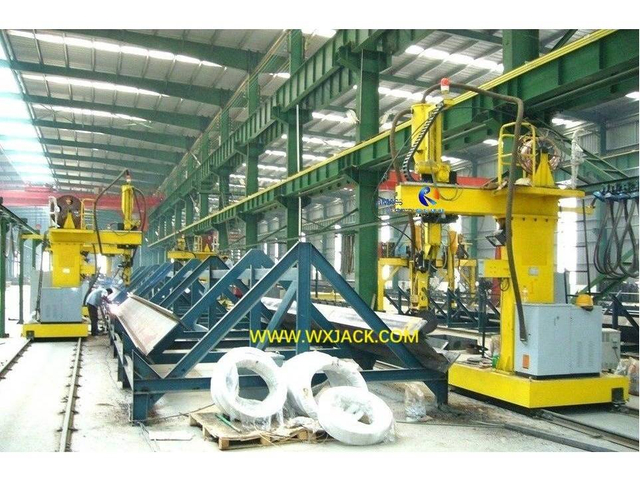

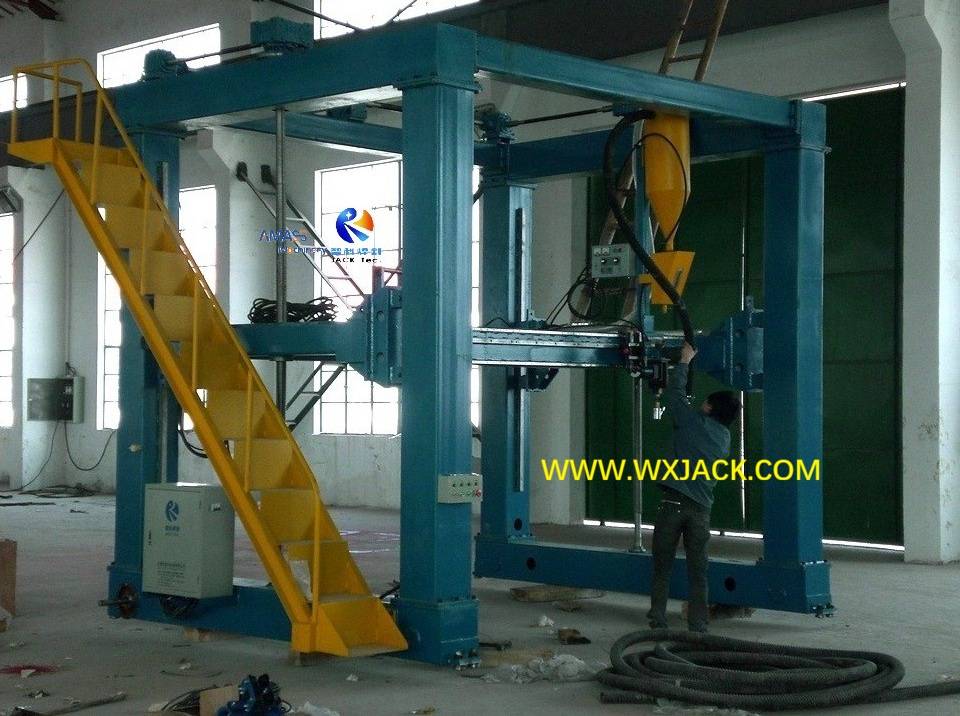

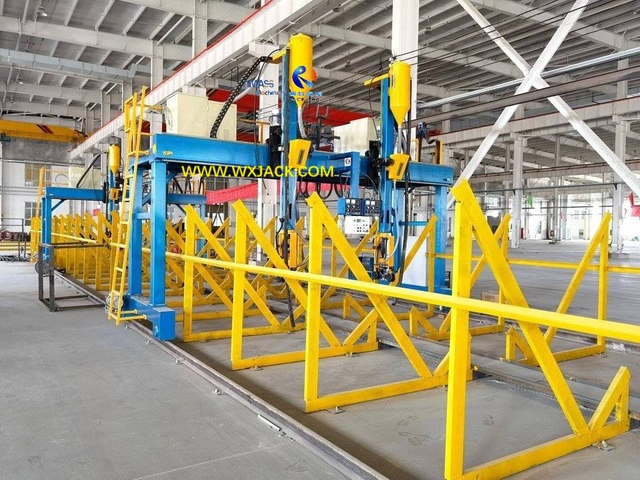

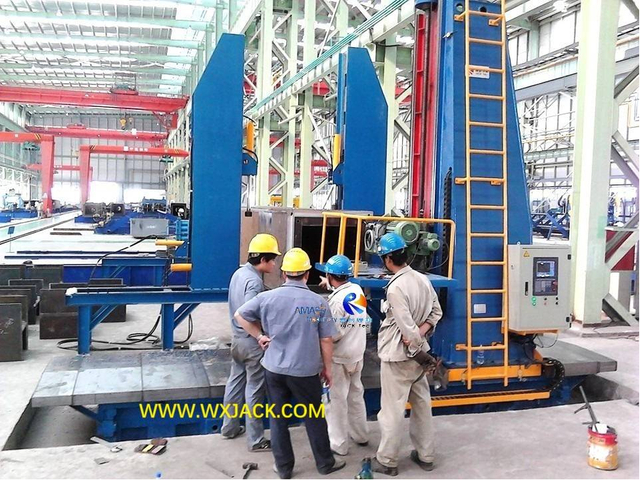

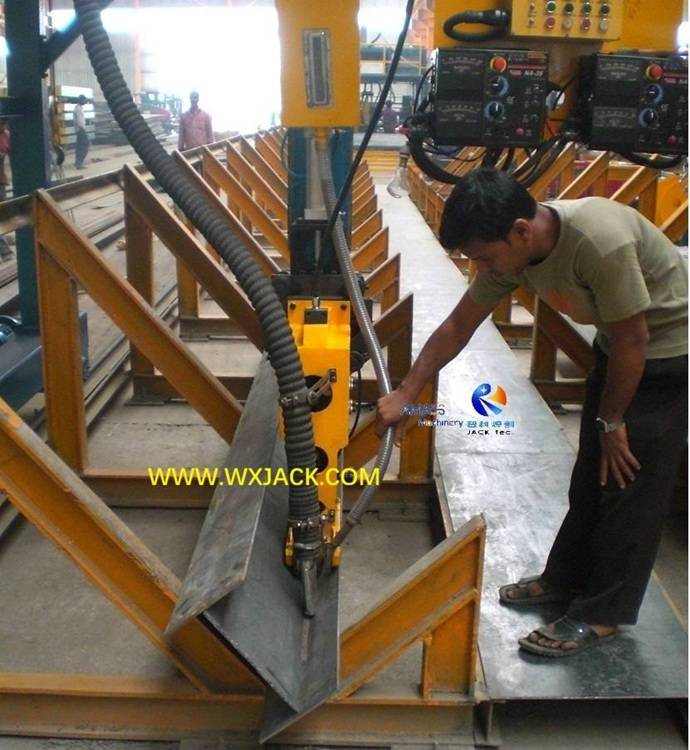

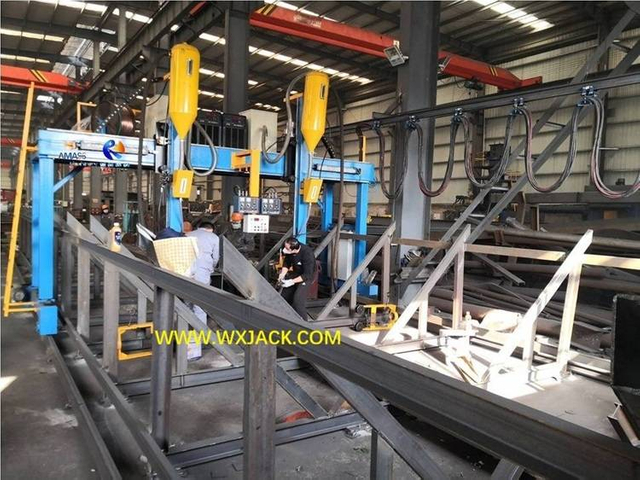

1) Poste de luz de la máquina soldadora LHD Gantry SAW: (Figura 2)

Longitud 9 m ~ 16 m;Diámetro de la sección transversal: Φ 300 mm ~ Φ 2500 mm;

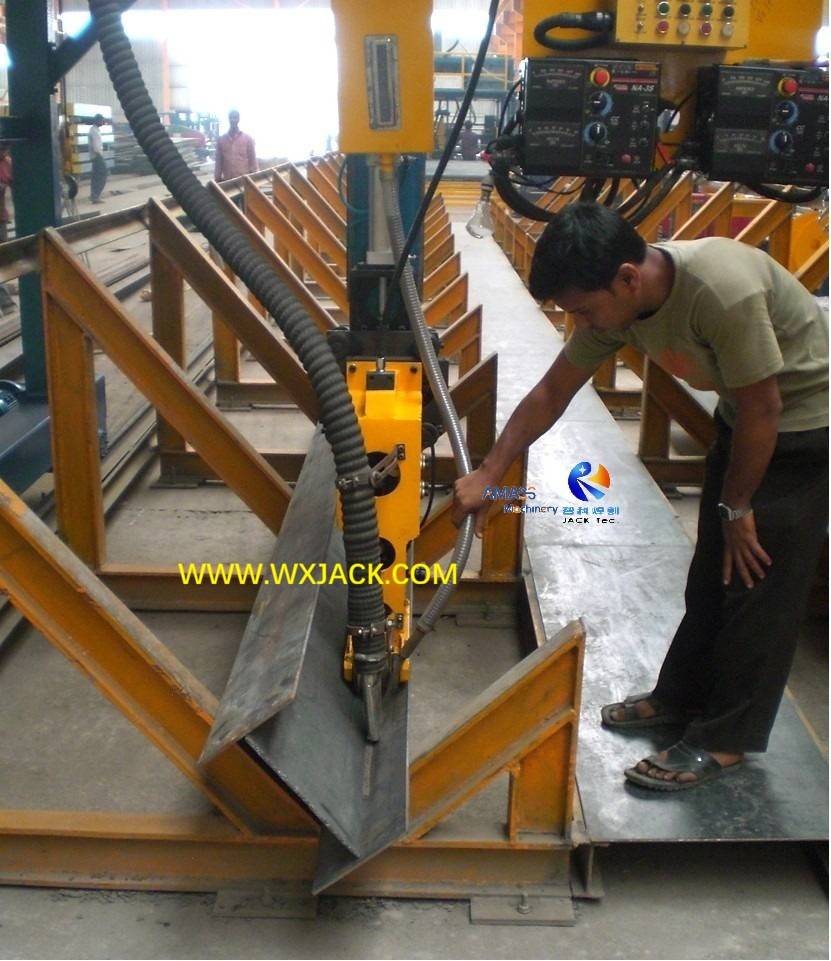

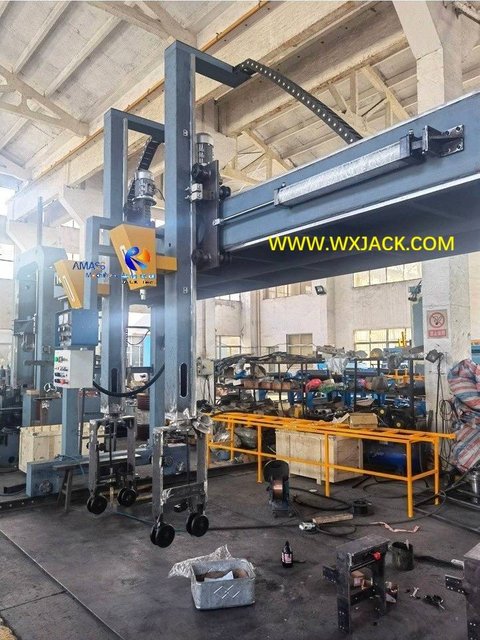

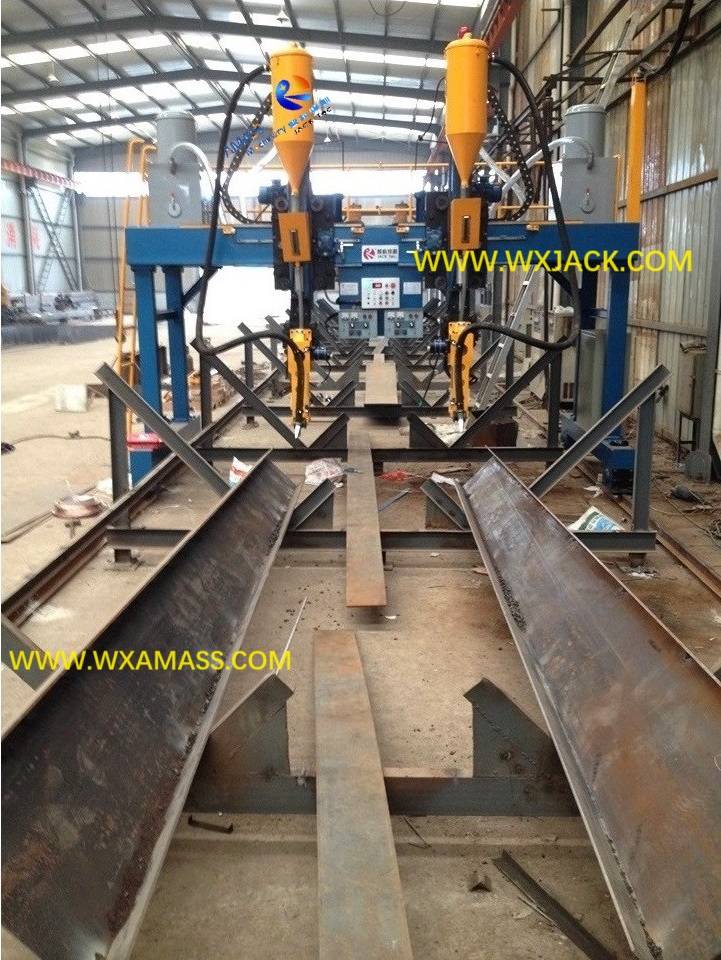

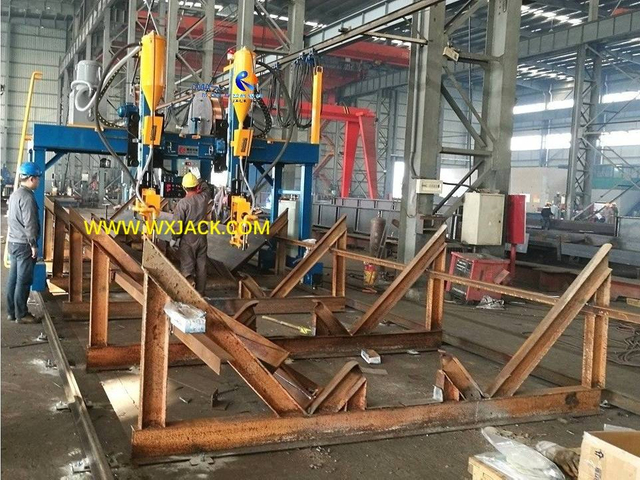

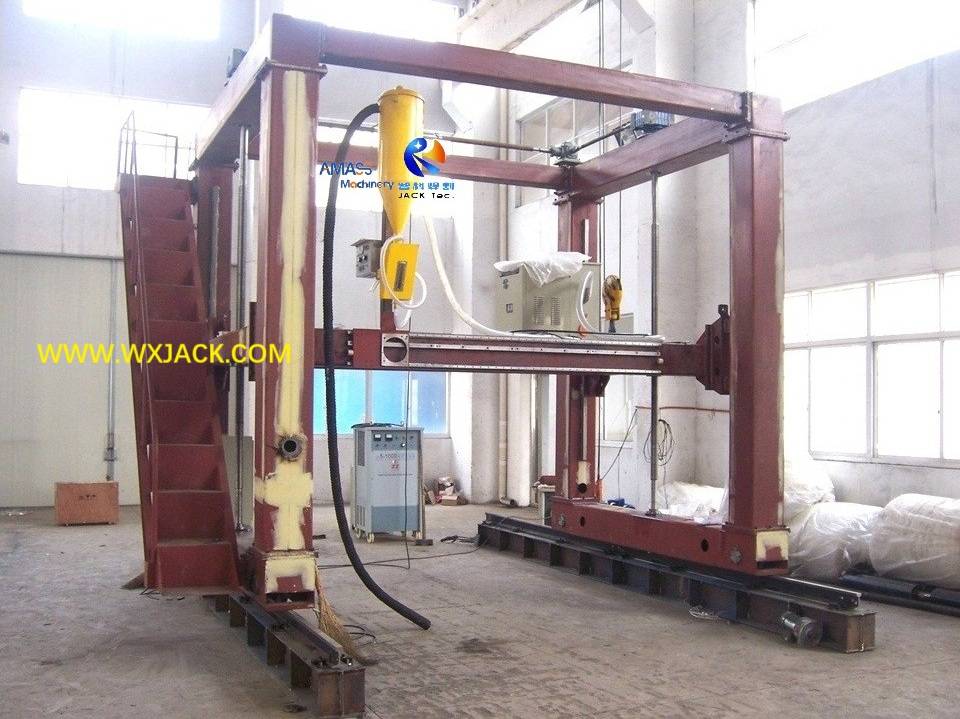

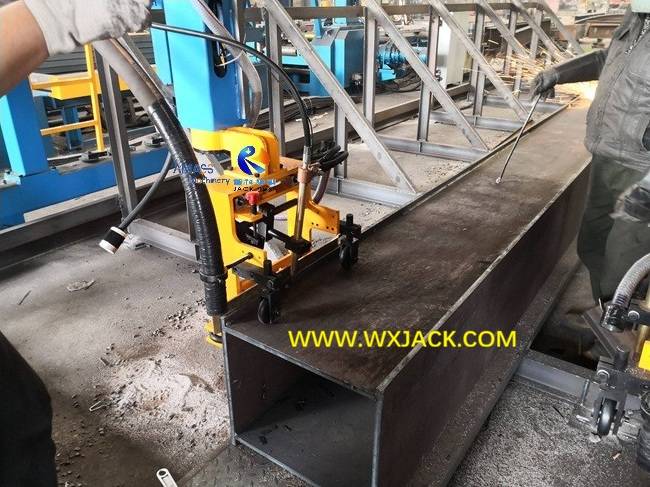

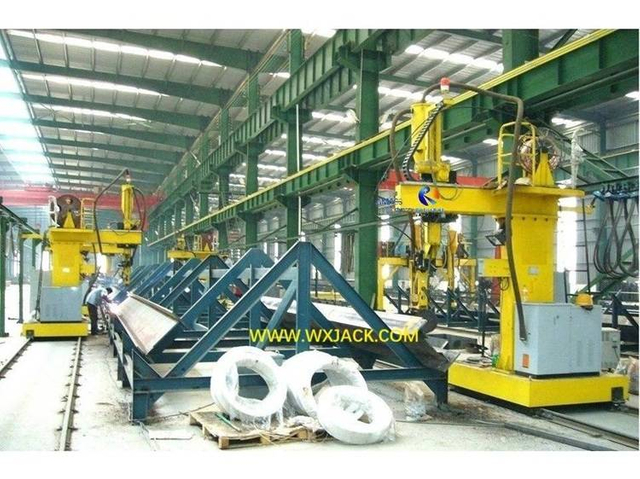

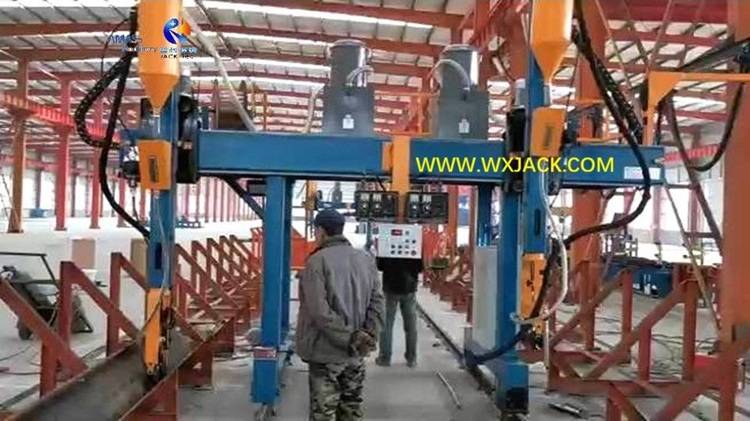

2) Oleoducto y gasoducto fabricado con la máquina soldadora LHG Gy SAW: (Fig. 3)

Longitud 15 m;Diámetro de la sección transversal: Φ 500 mm ~ Φ 1500 mm;

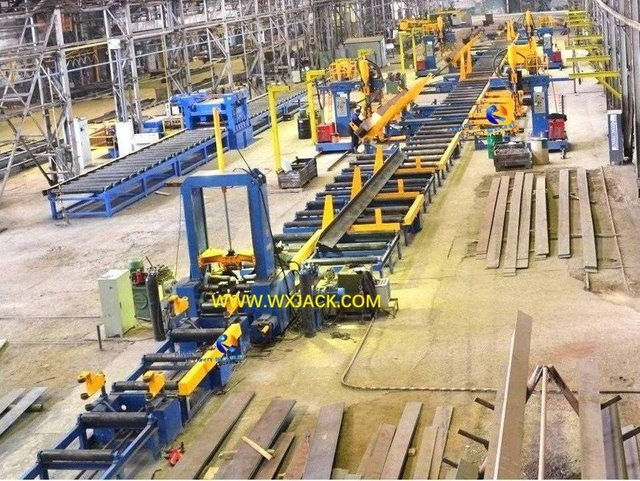

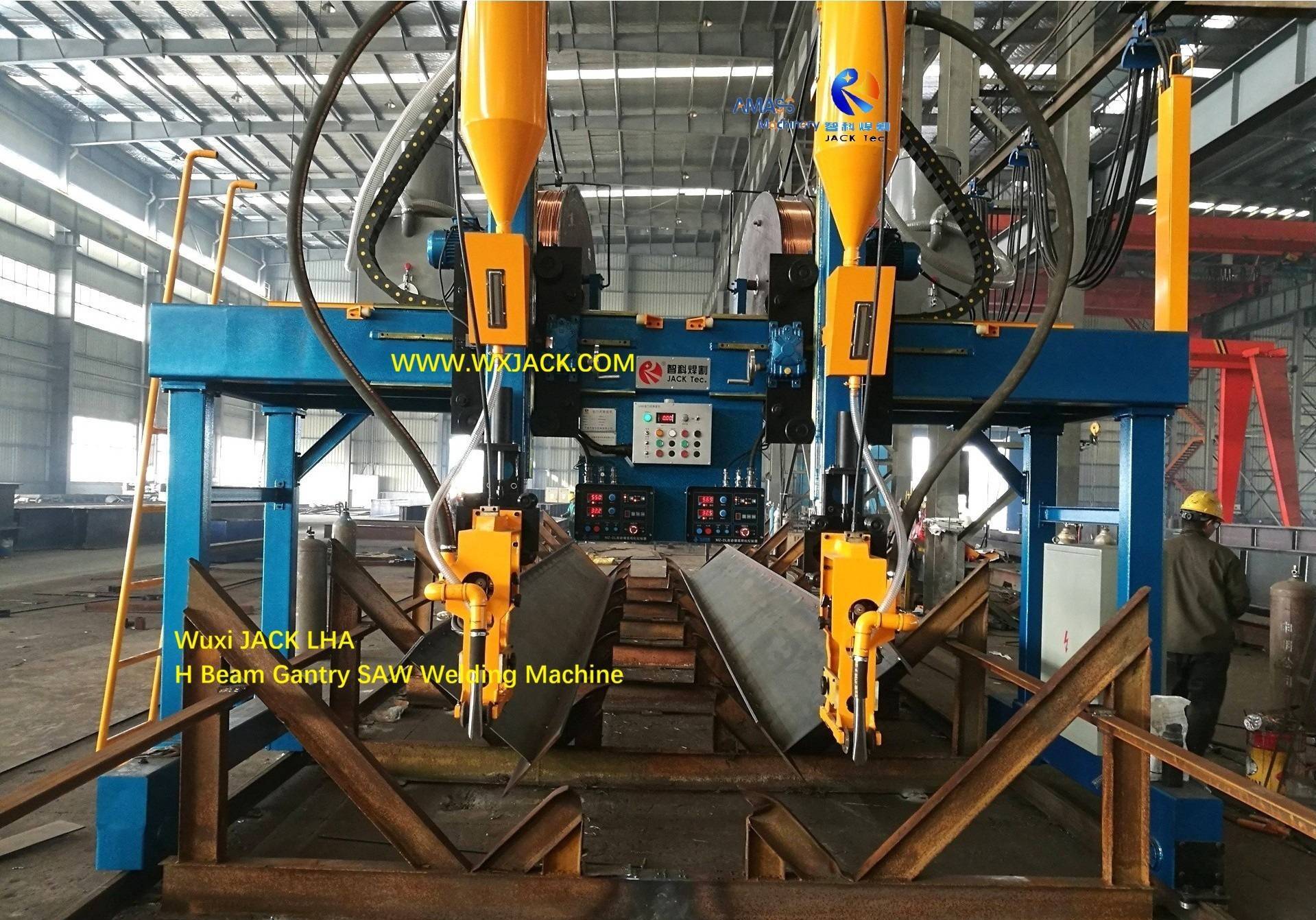

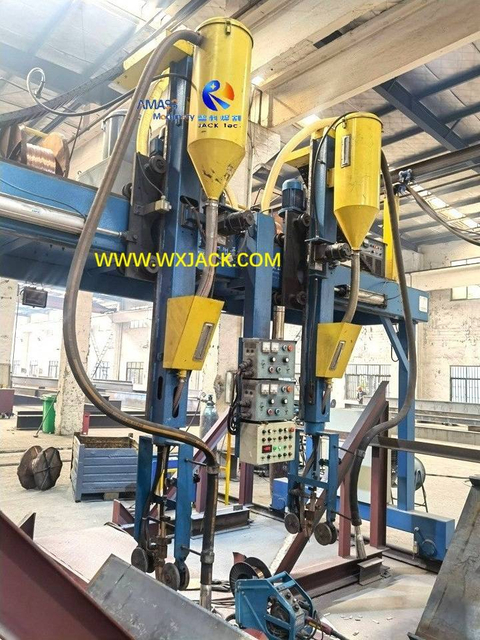

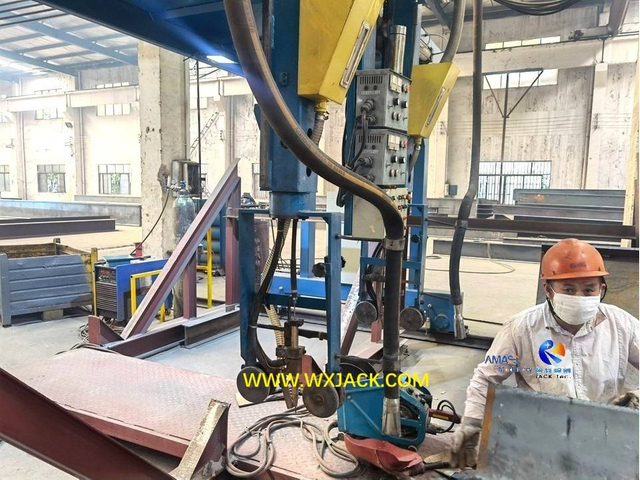

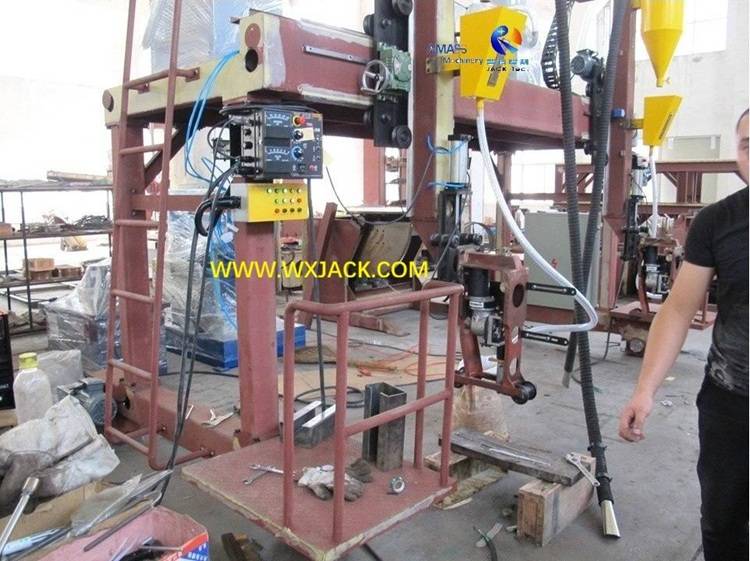

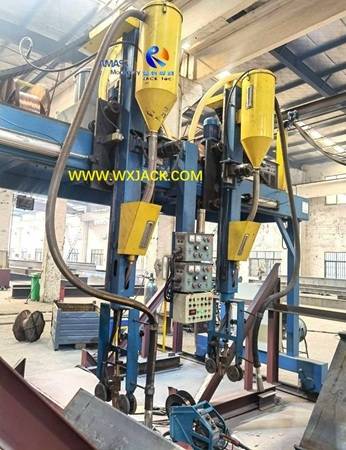

3) La máquina soldadora de sierra de pórtico Wuxi JACK LHD1500 funciona en el taller del cliente: (Fig.4)

7. Para comprender rápidamente las ventajas del producto superior Wuxi JACK está disponible en la página 'Diapositivas de la máquina de soldadura de SIERRA de pórtico de viga Wuxi JACK IH'.

Las fotos de desplazamiento a la izquierda: Componentes y conjuntos que componen la máquina de soldadura Wuxi JACK IH Beam SAW

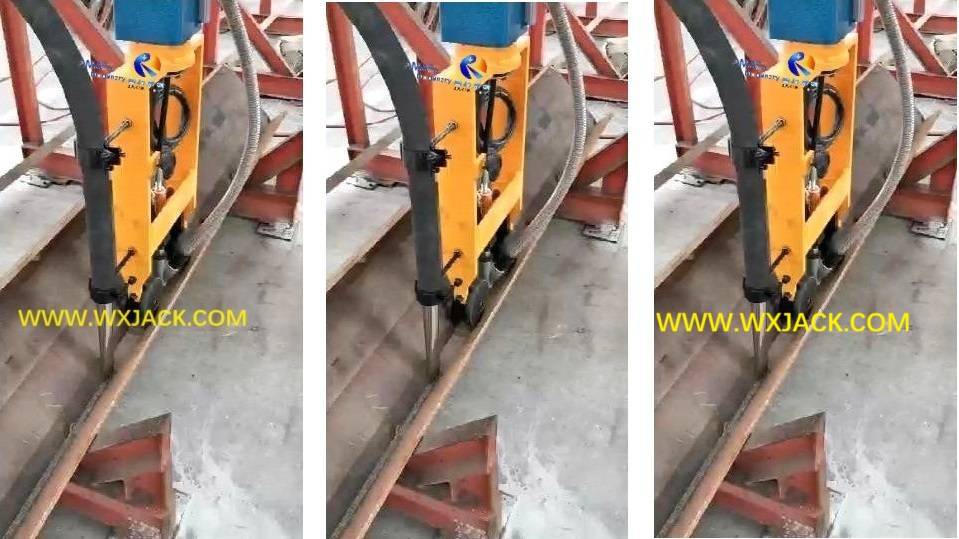

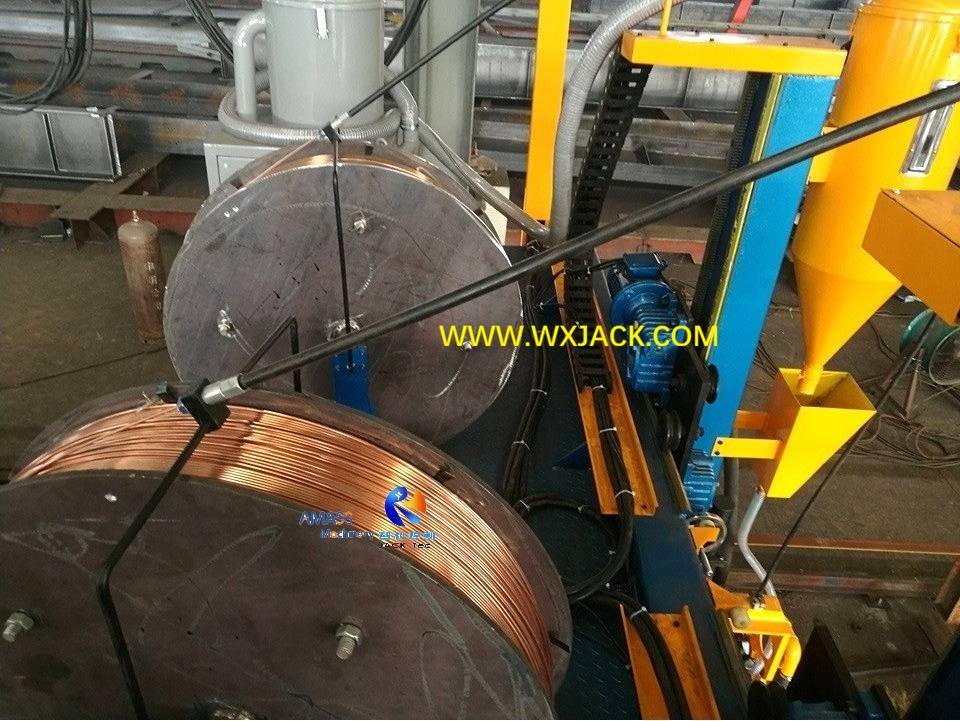

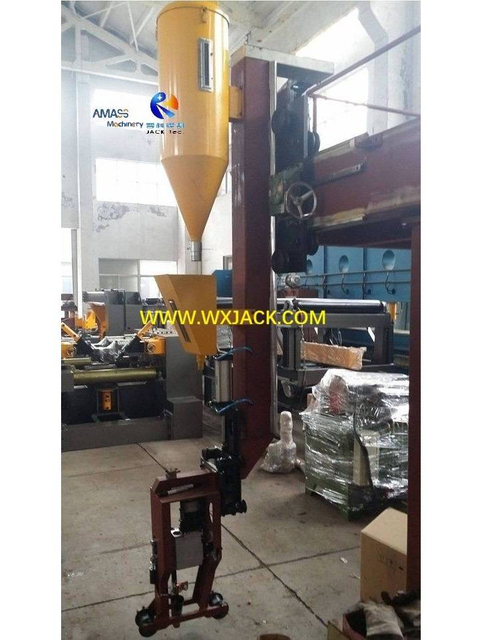

1. Carro de montaje del soplete de soldadura en la máquina soldadora de vigas SAW IH:

1) Importancia: El soplete de soldadura y el carro de montaje determinan el posicionamiento de soldadura confiable y preciso en la máquina soldadora IH Beam SAW;
2) Instalación: El soplete de soldadura está instalado en un carro móvil accionado por motor, que se mueve a lo largo del riel guía horizontal en la viga horizontal frontal de la máquina soldadora de vigas IH;
3) Función de elevación: Además del eje X, el soplete de soldadura también se puede subir y bajar a lo largo del carro accionado por motor;
4) Grado de Libertad: De esta manera, el soplete de soldadura en la máquina de soldadura IH Beam Gantry SAW puede moverse en direcciones tridimensionales del eje X/Y/Z.

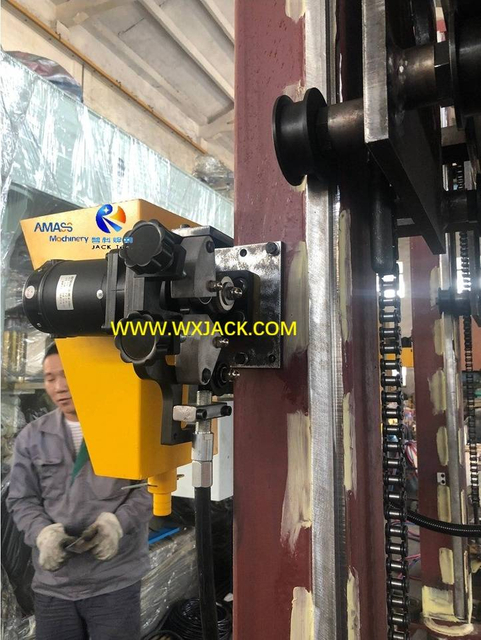

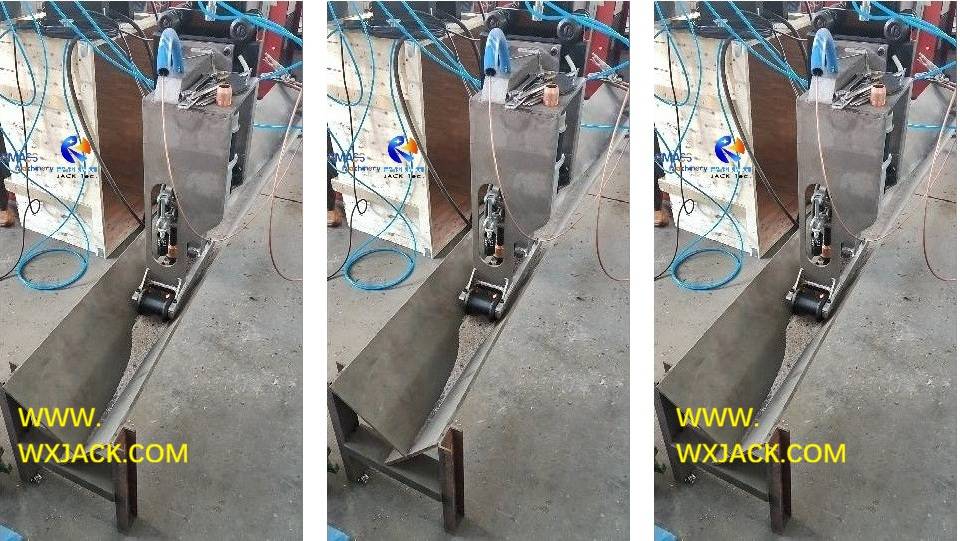

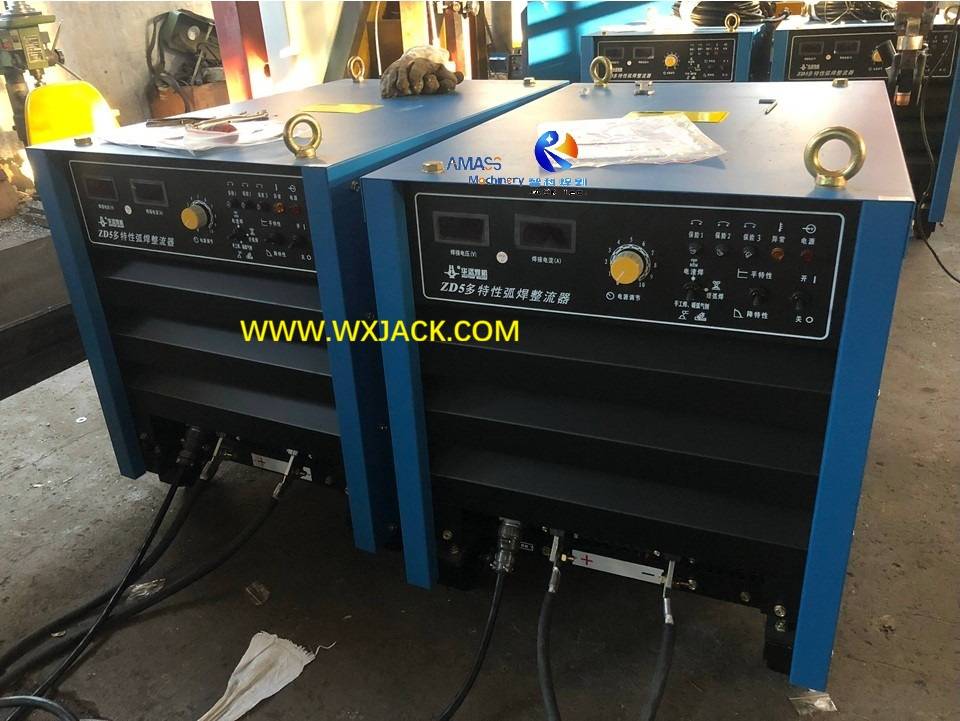

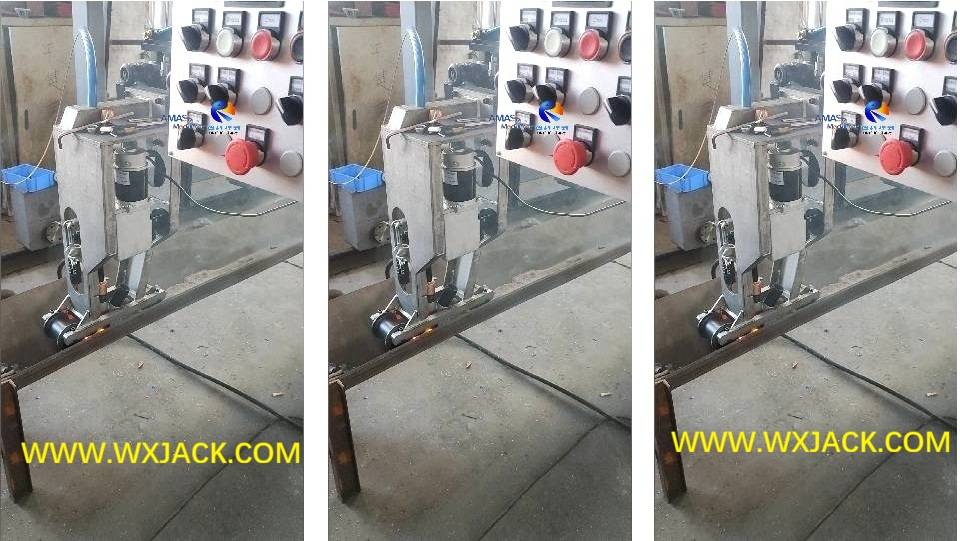

2. Cabezal de soldadura con control de alta precisión en la máquina de soldadura Wuxi JACK IH Beam SAW:

Indicado en la foto de la izquierda,

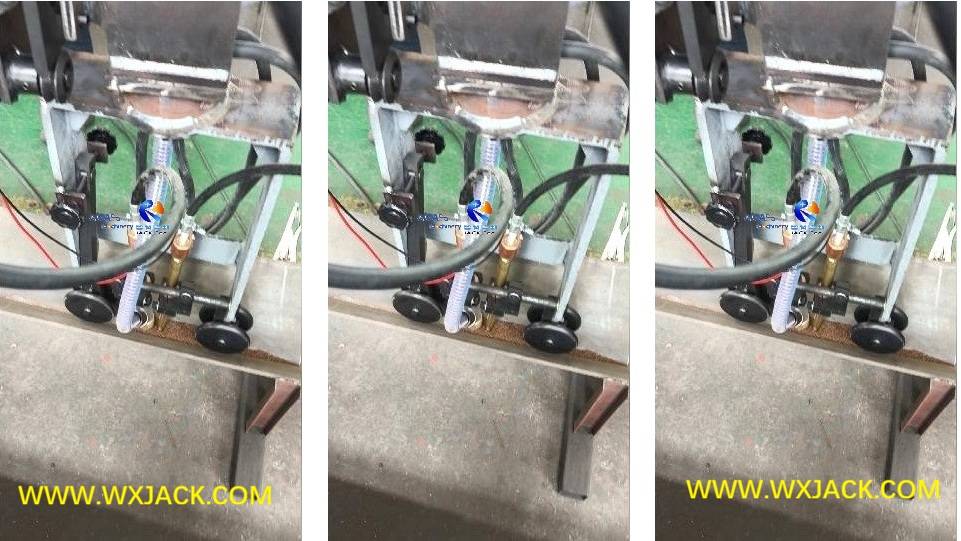

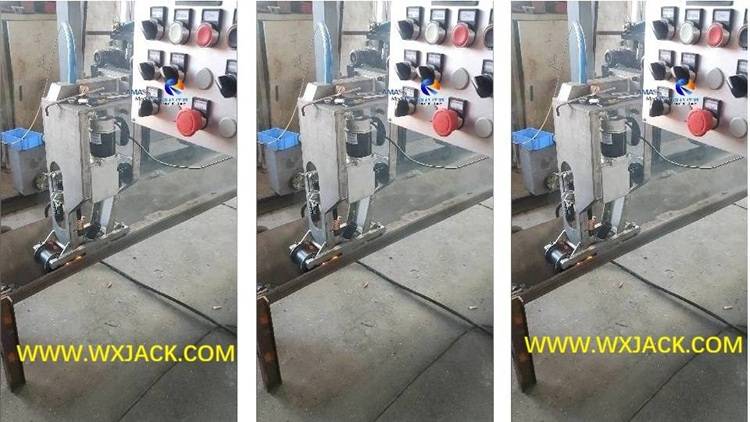

1) Tracción y transmisión: En la máquina soldadora SAW de pórtico para vigas JACK IH de Wuxi, el movimiento horizontal del carro de montaje y del soplete se acciona con un reductor de mango manual, transmitido con un engranaje y una cremallera precisos;
2) porque en la máquina soldadora SAW de vigas IH, la soldadura SAW se realiza a lo largo de la dirección longitudinal de la pieza de trabajo, no horizontalmente;
3) Antorcha de soldadura de ajuste hacia arriba y hacia abajo se acciona con un motor reductor, se transmite con engranajes y cremalleras precisos, y se adapta a diferentes alturas de alma de la viga H en la máquina soldadora SAW de pórtico para vigas IH;
4) Guía: El movimiento horizontal y vertical del soplete de soldadura se guía con rodillos excéntricos ajustables precisos, que se ensamblan en los lados delantero y trasero del carro de montaje, a lo largo de los rieles guía de sección en V de alta precisión;
5) Rendimiento: Estos garantizan completamente un movimiento suave, constante y preciso del cabezal de soldadura en la máquina soldadora de vigas Wuxi JACK SAW IH durante su funcionamiento.

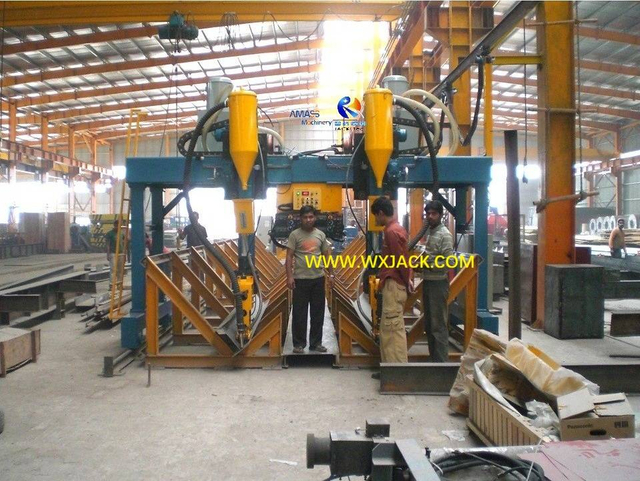

1. Esquema de la máquina soldadora de sierra de viga IH serie LHAZ:

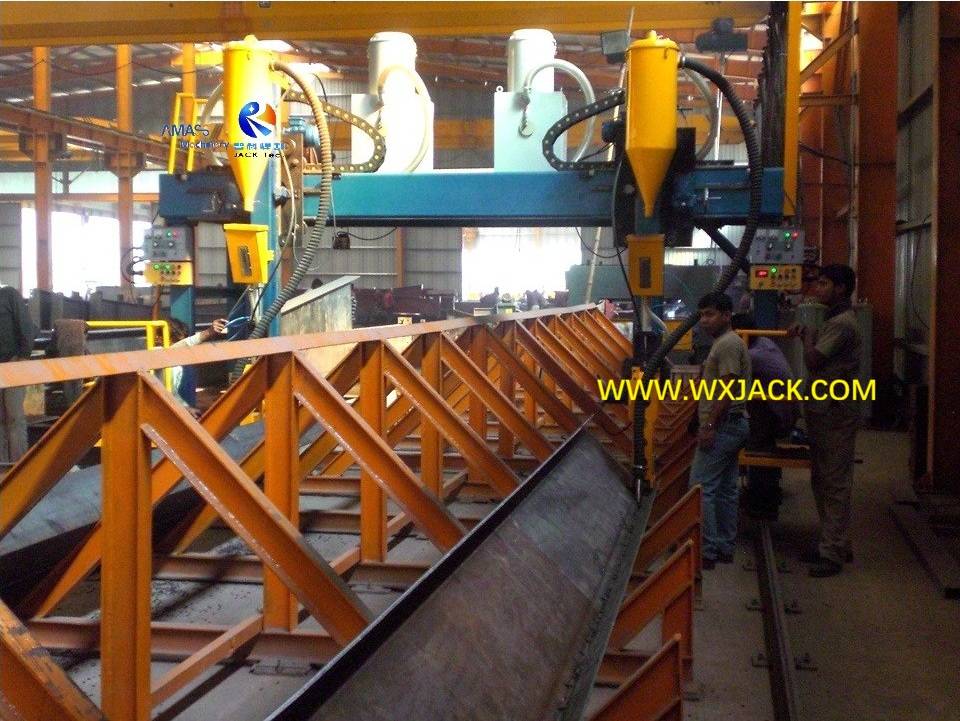

1) Aplicación: Aplicado en línea de producción de vigas H semiautomática o manual;O como un único conjunto de equipos de soldadura;

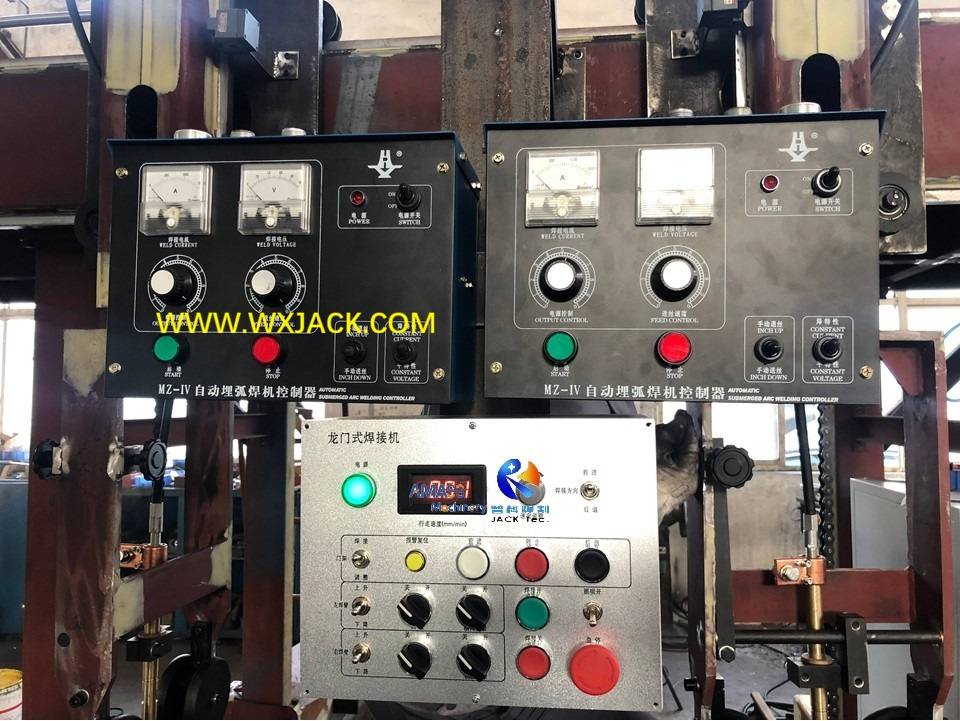

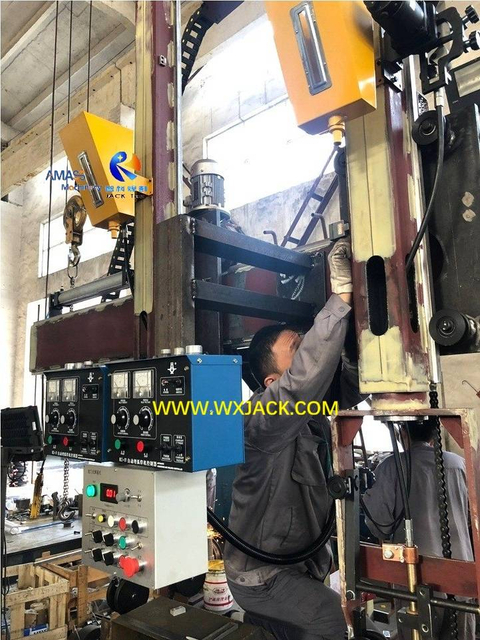

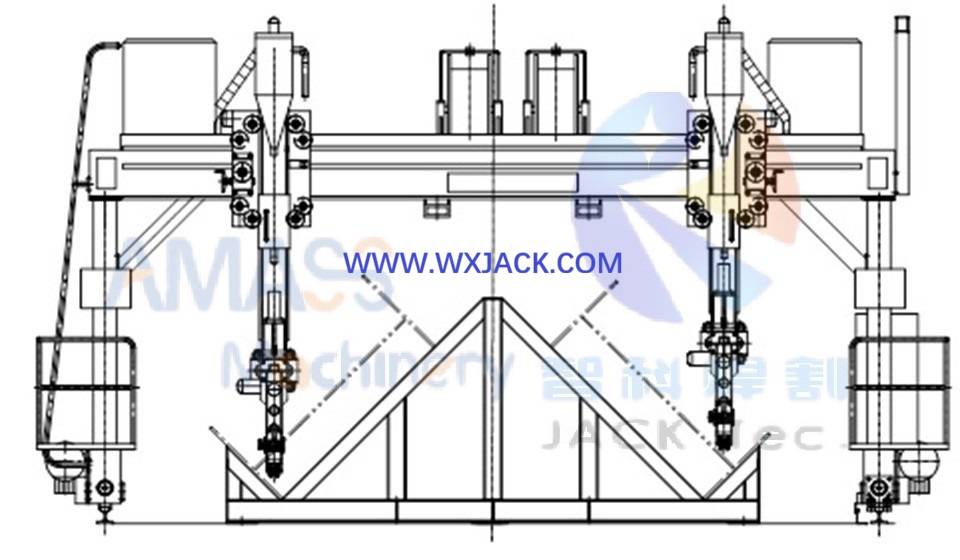

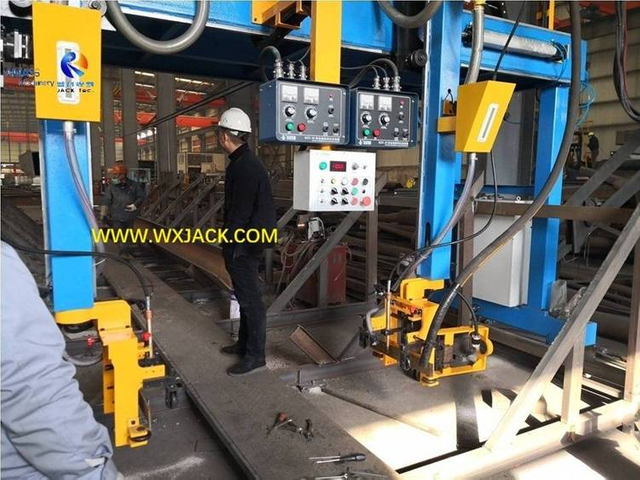

2) Como se muestra en la foto de la izquierda, las consolas de operación colgante y de control SAW están instaladas en el punto central de la viga del marco principal;

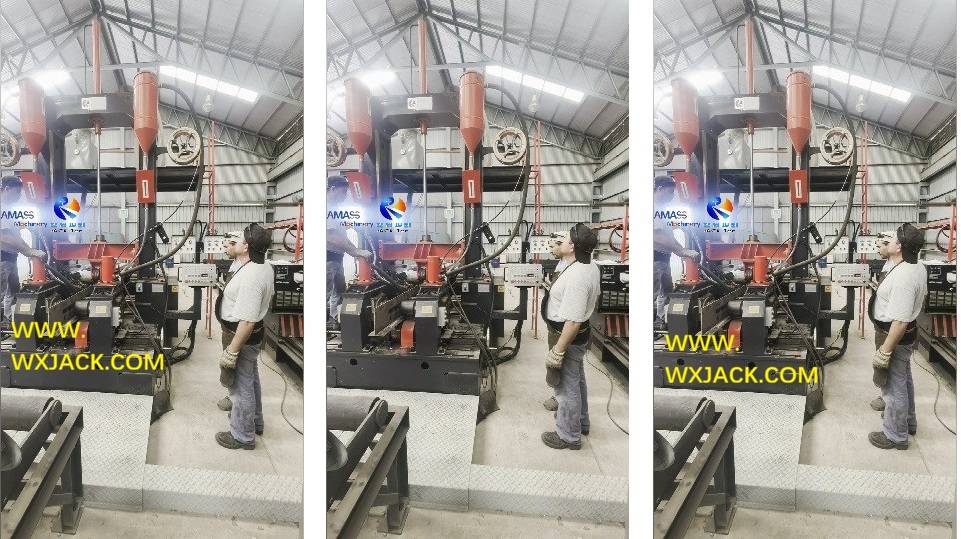

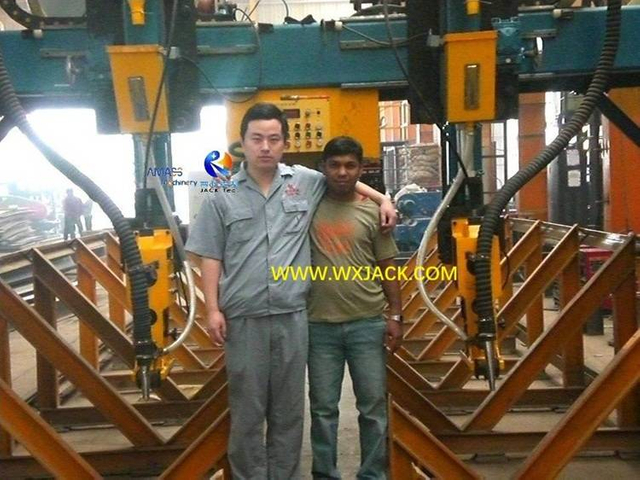

3) Posición del operador: Entonces, durante el trabajo del pórtico LHAZ que mueve la máquina soldadora de vigas IH, el operador se encuentra en la posición media, debajo del motor que mueve el marco principal de la máquina, entre las dos series de bastidores de soporte de vigas H.

2. Ventajas y desventajas de la máquina soldadora SAW de pórtico para vigas IH de funcionamiento medio LHAZ:

1) Número de operadores: 1 operador para operar y monitorear el proceso de trabajo;

2) Ventaja de la máquina soldadora SAW de vigas LHAZ IH:

Ahorro de mano de obra, reduce el costo variable;

3) Desventajas de la máquina soldadora de sierra de viga LHAZ IH:

a) La intensidad laboral es más intensiva que la LHAC;
b) Para la misma especificación de H Beam web max.De altura, LHAZ ocupa un área de taller un 10% más amplia que LHAC.

3. Operación de la máquina soldadora SAW de pórtico para vigas LHAZ IH:

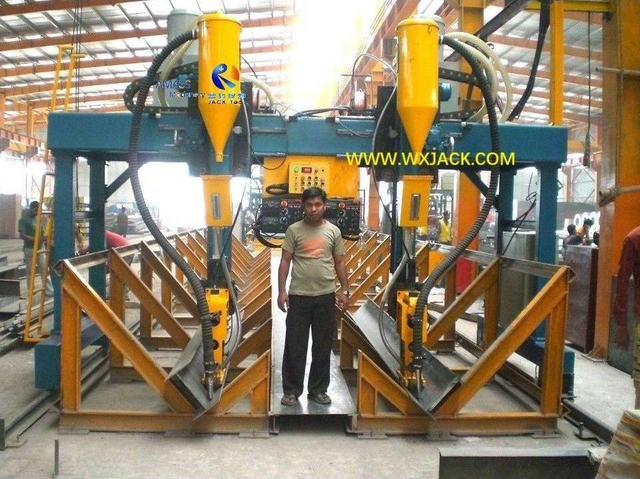

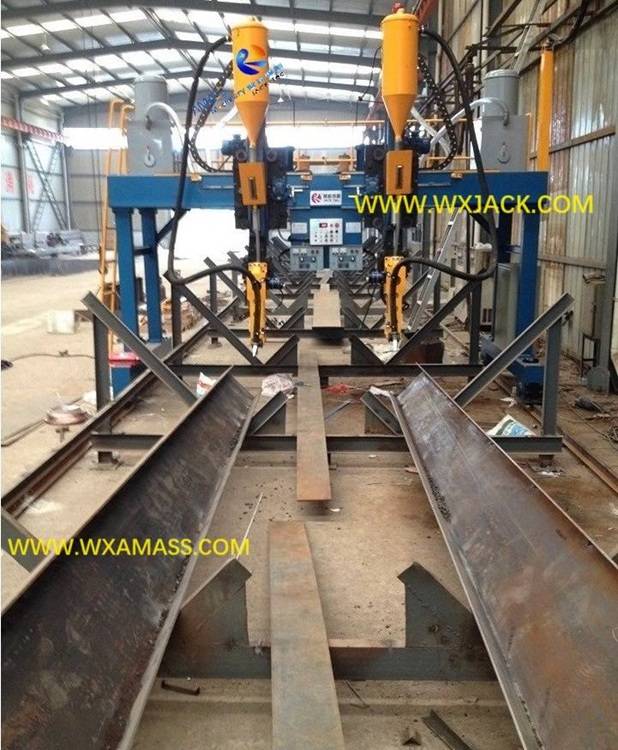

1) Eficiencia de salida: Hay 2 juegos de soplete de soldadura en un juego de LHAZ.Por lo tanto, la máquina puede realizar soldadura SAW en dos piezas de viga H simultáneamente;

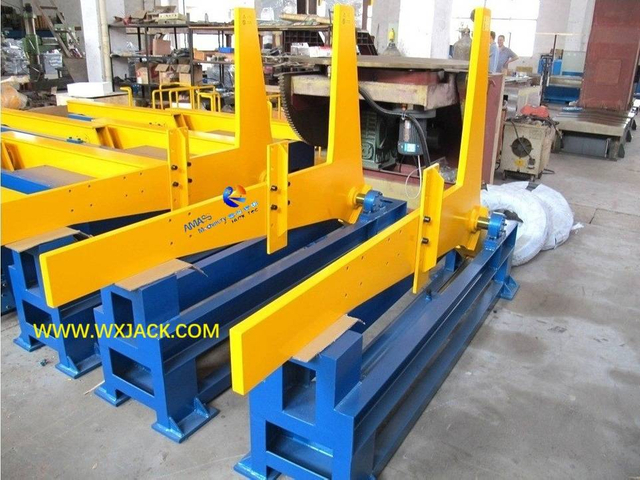

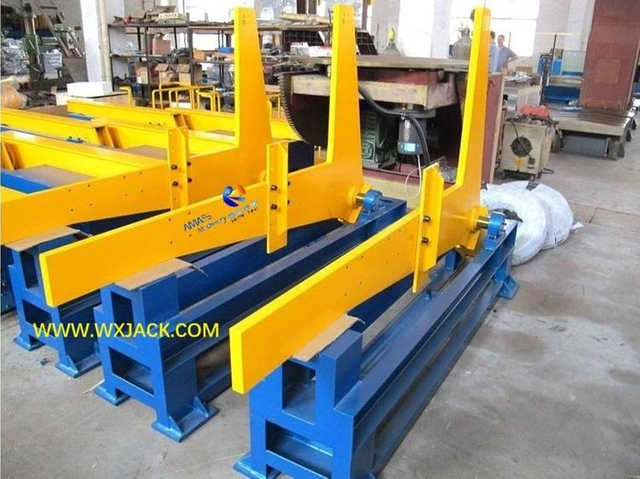

2) Inversión del haz H: Con la ayuda de una grúa viajera u otra herramienta, cada pieza de la viga H debe girarse 90° 4 veces para completar 4 pasadas de costura de soldadura.Esto plantea ciertos desafíos para la seguridad/ritmo de trabajo del operador y la protección de la pieza de trabajo durante el funcionamiento de la máquina soldadora LHAZ IH Beam SAW;
3) Técnica de soldadura: Soldadura por arco sumergido de arco simple/arco doble, similar a los modelos LHC y LHT de la máquina de soldadura de vigas SAW IH.

4. Máquina de soldadura con sierra de pórtico para vigas IH de funcionamiento medio LHAZ de 3 modelos estándar:

1) LHA4Z: Para producir vigas T/I/H con máx.altura del alma 1200 mm;
2) LHZ5Z: Para producir vigas T/I/H con máx.altura del alma 1800 mm;
3) LHA55Z: Para producir vigas T/I/H con máx.altura de la red 2000 mm;


5. Parámetros técnicos de la máquina soldadora SAW de pórtico para vigas IH que opera el centro LHAZ:

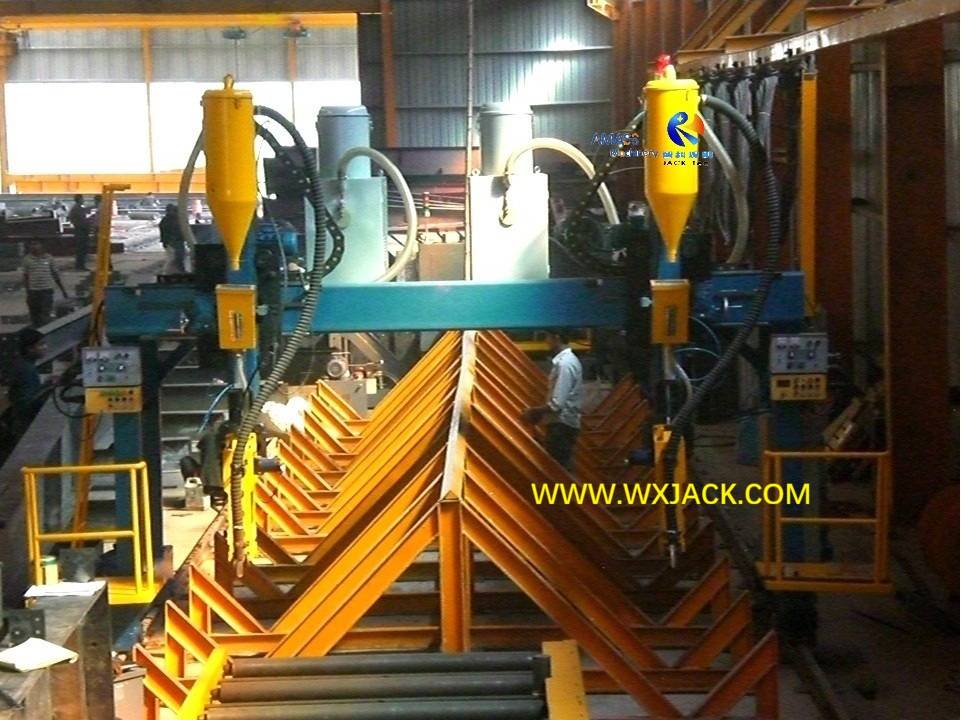

1. Esquema de la máquina soldadora SAW de pórtico para vigas IH de funcionamiento lateral LHAC:

1) Aplicación: Se utiliza en líneas de producción de vigas H semiautomáticas o manuales;
2) 2 juegos de colgantes operativos están instalados en ambos extremos del marco principal mecánico respectivamente;

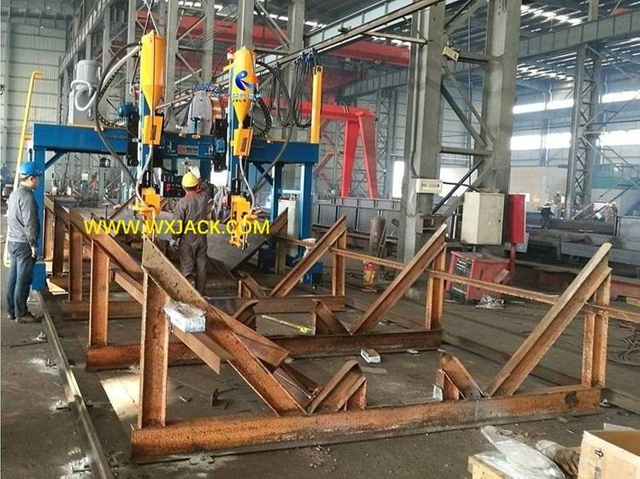

3) Posición del operador: Durante el trabajo del pórtico LHAC que mueve la máquina soldadora SAW de vigas IH, los operadores se ubican en los lados externos del bastidor de soporte de vigas H, 1 persona en 1 lado, debajo y dentro del cuerpo principal móvil motorizado;
4) 2 conjuntos de bastidores de sujeción de vigas en H: En consecuencia, la orientación del haz H también es diferente del funcionamiento medio de LHAZ.


2. Características técnicas de la máquina soldadora de vigas SAW IH de pórtico lateral LHAC:

1) Salida: 2 grupos de unidades de soplete de soldadura en 1 juego de máquina, que entregan 2 piezas de H Beam juntas;
2) Número de Operador: Dos operadores, 1 persona se encarga de 1 pieza de H Beam respectivamente;
3) Características técnicas de la máquina de soldadura IH Beam SAW de gestión lateral de LHAC son las mismas que la gestión del centro LHAZ: Técnica de soldadura (SAW de gran corriente)/Productividad (2 piezas simultáneamente)/Manejo de vigas H;
4) Control eléctrico: Hay un enclavamiento en el sistema de control eléctrico de la máquina, de modo que 2 operadores trabajando al mismo ritmo están 100% garantizados;No se produjo ninguna operación incorrecta con la máquina soldadora SAW de pórtico de vigas IH con control lateral LHAC.


3. Puntos fuertes y débiles de la máquina soldadora SAW de pórtico de viga IH de operación lateral LHAC:

1) Positivo 1: Dimensión general más compacta que LHAZ: Ocupar menos área de taller;
2) Positivo 2: Carga de trabajo menos estresante que LHAZ: Un operador monitorea el proceso SAW de una sola viga H, en comparación con dos piezas en el control central LHAZ;
3) Punto Débil: Doble coste variable respecto a la gestión del centro LHAZ.


4. 2 modelos estándar de máquina de soldadura SAW de viga IH móvil con pórtico de gestión lateral LHAC:

1) LHA4C: Para fabricar vigas T/ I/ H con máx.altura de la red 1500 mm.Este es el modelo con mayor volumen de ventas de la máquina soldadora de vigas IH, desarrollada para la línea de producción de vigas H HB1500;
2) LHA5C: Para fabricar vigas T/ I/ H con máx.altura del alma 2000 mm, desarrollada para la línea de producción de vigas H HB1800 / HB2000 de servicio pesado;

5. Parámetros técnicos de la máquina soldadora SAW de pórtico para vigas IH con gestión lateral LHAC:

1. Alcance de trabajo de la máquina soldadora de sierra de pórtico serie LHG/LHD:

1) Hecho a medida: Esta serie pertenece a la máquina soldadora de sierra de pórtico para fines especiales, Un diseño para un caso de negocio. A diferencia de la máquina soldadora de vigas SAW IH serie LHA/ LHC/ LHT convencional, un diseño es aplicable para numerosos casos;
2) Piezas de trabajo flexibles y de amplia variedad: Máquina de soldadura SAW de pórtico con diseños y especificaciones variados, para satisfacer la demanda de nichos, desde uso en laboratorios pequeños hasta postes de luz grandes.

2. Características técnicas de la máquina soldadora de sierra de pórtico de diseño especial LHG/LHD:

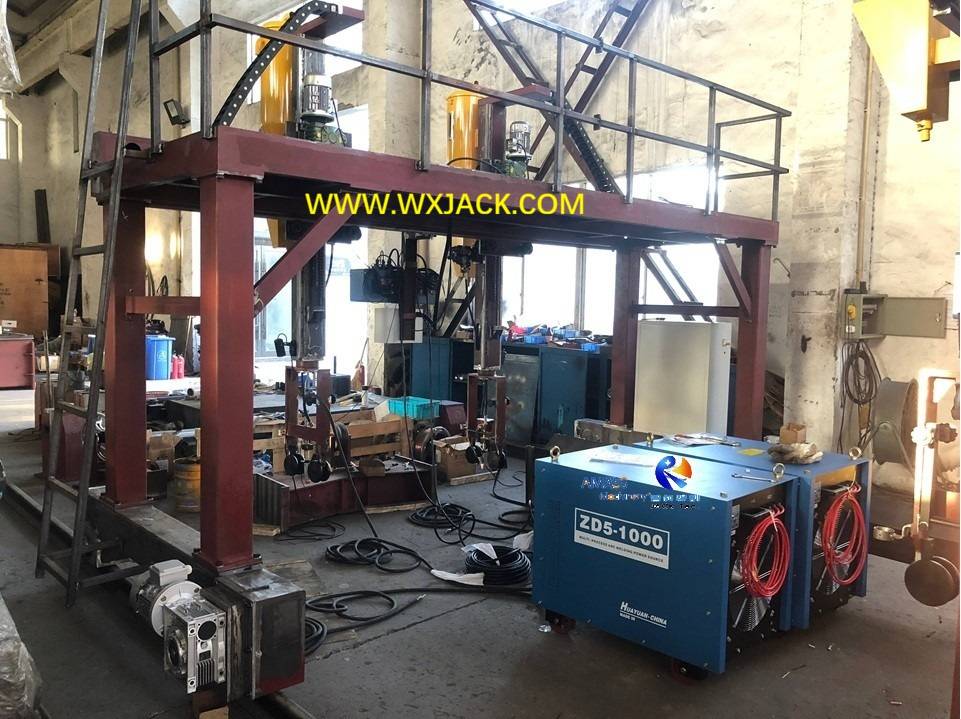

1) Dimensión general: Amplia gama de tamaños totales, desde 1600 mm de altura, aptos para niveles operativos de personas adultas;Para la instalación del soplete de soldadura a una altura de 4000 mm, se necesita una escalera lateral para acceder;

2) Grados de libertad del soplete de soldadura en la máquina de soldadura SAW de pórtico:

Para realizar soldaduras en piezas de trabajo complicadas, como miembros cónicos, el soplete de soldadura debe poder manejarse:
a) Eje X: Moviéndose hacia la izquierda y hacia la derecha a lo largo de la viga frontal horizontal del marco principal mecánico de la máquina de soldadura SAW de pórtico;

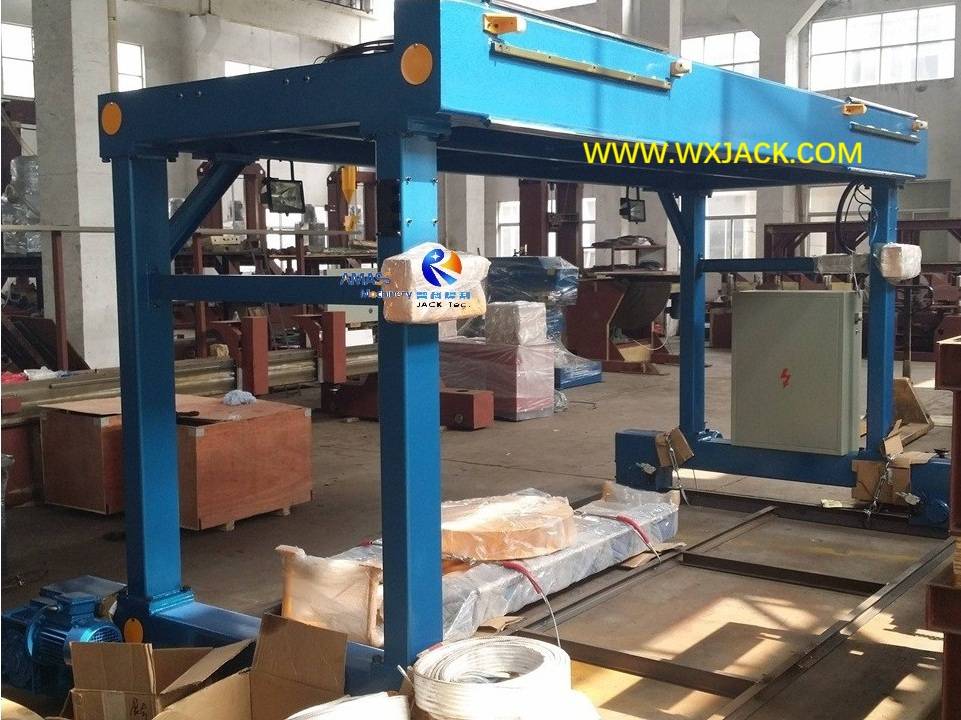

b) Eje Y: Movimiento hacia adelante y hacia atrás a lo largo de toda la longitud de piezas de trabajo largas, mediante el cuerpo principal del marco de caja impulsado a lo largo de rieles paralelos de 15 m ~ 20 m de longitud;
c) Eje Z: Ser impulsado hacia arriba y hacia abajo.

3. Parámetros técnicos de la máquina de soldadura SAW de pórtico de diseño especial LHG/LHD de ejemplo:
