CNC-DX3030 Máquina de fresado de cara del extremo del haz para la estructura de acero

Sitio de trabajo de CNC-DX3030  Máquina de fresado de cara de haz CNC H:

1) Se adjunta un conjunto de Wuxi Jack CNC-DX3030 Estructura de soldadura Beam CNC End Fresh Machine que trabaja en una instalación de estructura de acero;

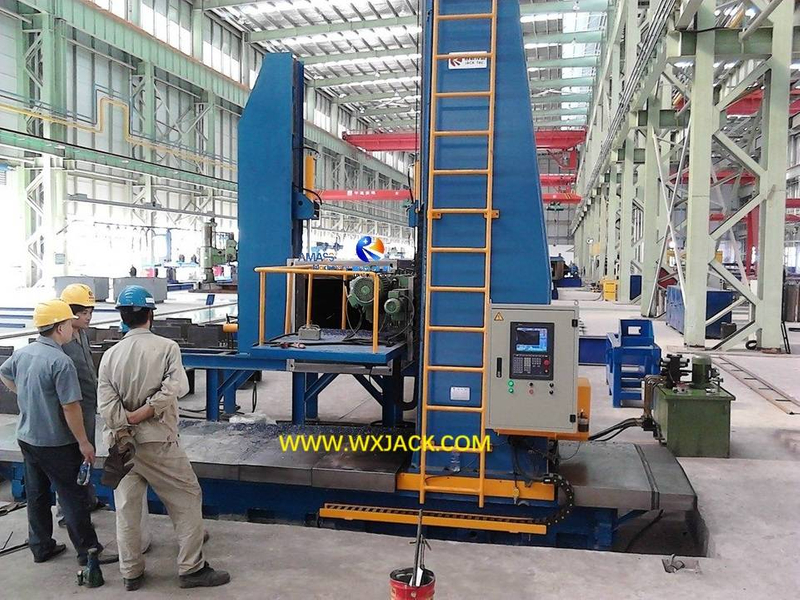

2) Puede ver que hay una pieza de viga de caja de altura de 800 ~ 900 mm que acaba de terminar con el extremo de la máquina CNC;

3) Entonces, ¿qué puede hacer este conjunto de máquina CNC para el cliente?

1. Uso de la máquina de fresado de la cara del extremo del haz CNC-DX3030 CNC :

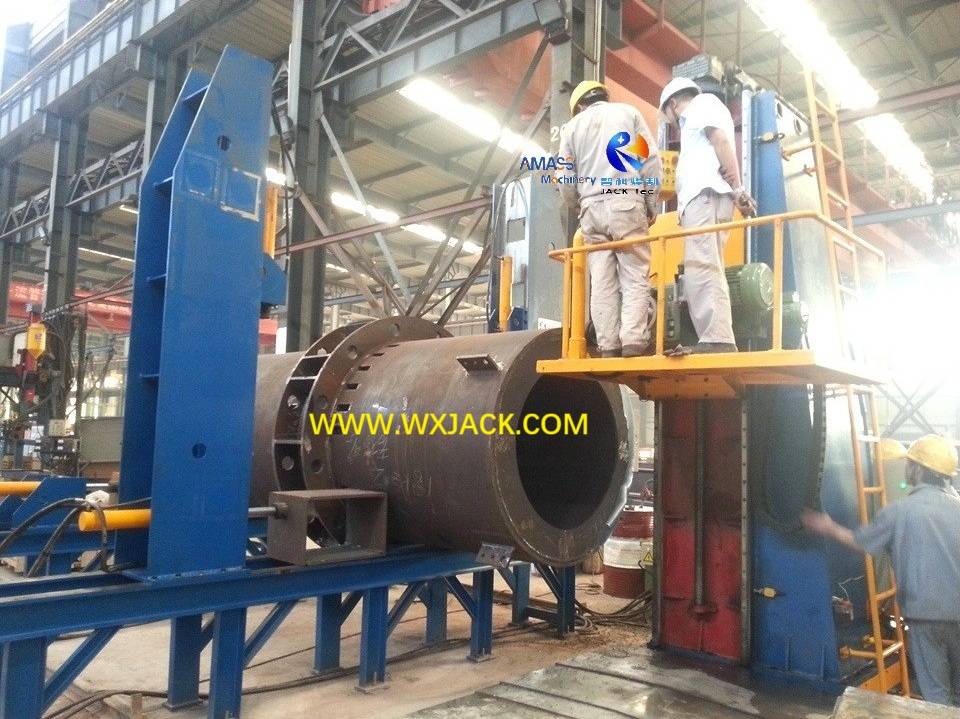

1) La segunda ^foto adjunta se tomó en otro sitio del cliente, en el mismo modelo de equipo: un conjunto de máquinas de fresado de la cara del extremo CNC-DX3030 CNC;

 2)  Los anks en la función potente del controlador CNC, la estructura de la pieza de trabajo que se enfrentará en las máquinas CNC no ve el límite : tradicionalmente, la máquina de fresado de la cara del haz H se puso en uso básicamente en la industria de la estructura de acero, para piezas de trabajo de haz de haz/h viga/haz de caja;

2) Ahora , con la introducción del controlador CNC, la connotación de la máquina se expande a un rango más amplio de pieza de trabajo, de aquellos hechos con ángulo recto y borde recto, pero también formas especiales 'especiales' también , como la línea/ curva de la estructura de la estructura de la estructura y la estructura de la estructura redonda/ oblicua, como el servicio de la estructura de la estructura de forma especial y la estructura de la estructura de la estructura de la estructura CNC . Construcción de plantas/ puentes, etc.;

3) La función de esta máquina de la serie CNC-DX es similar a la máquina de molienda de borde de la serie XBJ/ SXBJ/ FXBJ : para el mecanizado en la cara o el borde del extremo antes del siguiente paso de operación, especialmente soldadura;

4) La diferencia entre la máquina de fresado de borde y  la máquina de fresado de la cara del extremo CNC se encuentra en el tipo de pieza de trabajo que se mecanizará: miembros de la estructura en máquinas de la serie DX , en comparación con las placas de metal en la máquina de molienda de borde de la serie XBJ/SXBJ;

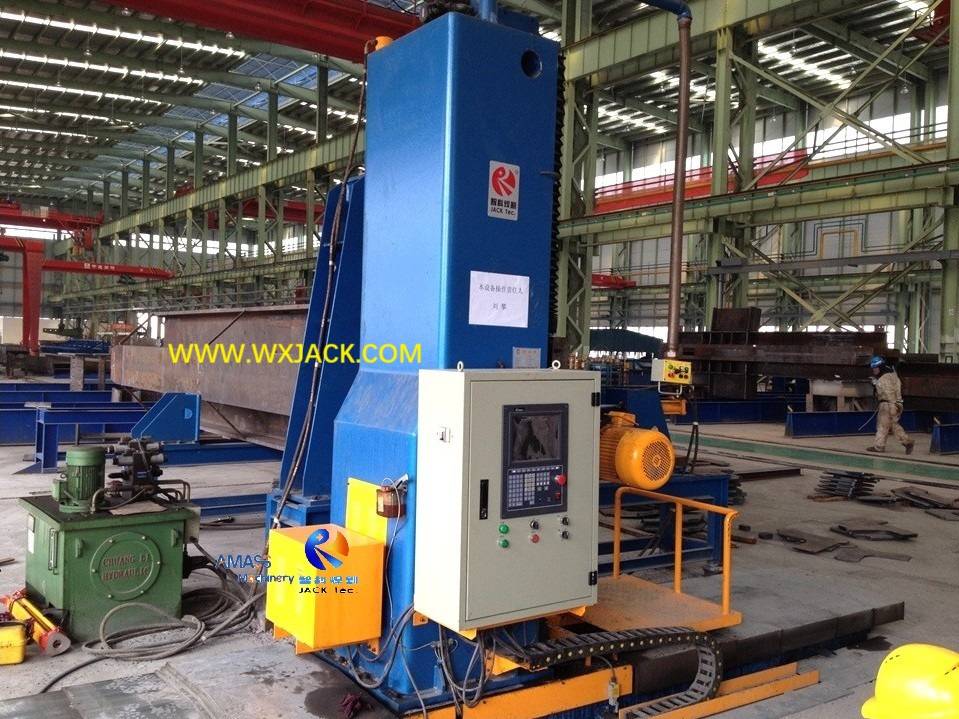

 5) Unidad de trabajo: tanto la máquina de fresado de borde como  la máquina de fresado de la cara del extremo de la tubería comparten la misma especie de unidad de trabajo: el cabezal de fresado de 7.5kW/ 9.3kW (consulte la foto 3 ^RD adjunta ). Esta es la razón en la mente de las personas, DX/CNC-DX-Series End Fresh Machine y XBJ/SXBJ/FXBJ Series Borde Machine a menudo recuerda entre sí.

2. Características técnicas de la estructura de la estructura CNC Fin de fresado de caras del miembro :

1) Entonces, ¿cuál es la razón por la que la máquina de fresado de la cara del extremo del haz CNC H es tan potente y ampliamente bienvenida?

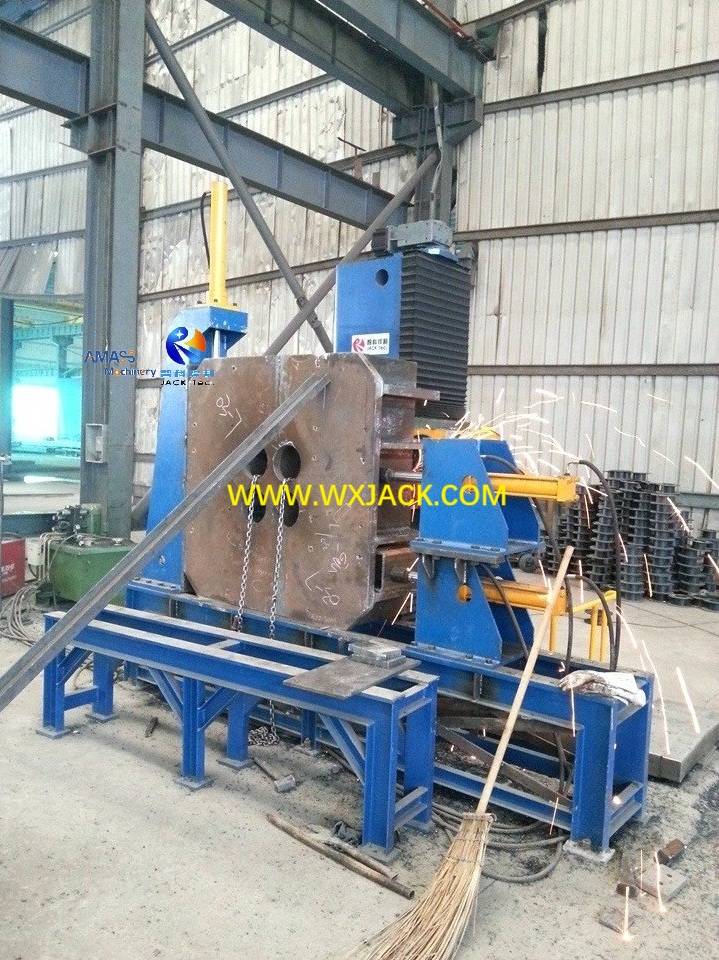

a) El secreto y la respuesta sobre esta pregunta se encuentra en la 4ª ^foto adjunta :

b) el bucle de retroalimentación negativa de circuito cerrado y el bucle de administración compuesto por el sistema CNC → Servo Controller → Coder → Servo Motor;

2) En esencia, el sistema CNC es 'cerebro ' de la máquina de molienda de caras del extremo de la tubería CNC , y el servo controlador es 'cerebro' del sistema de conducción de máquinas. Trabajan juntos y se comunican entre sí a través del puerto de interfaz de Rs232. Ambas unidades tienen HMI (interfaz de máquina humana) para el personal de trabajo del equipo para administrar y rastrear el proceso de trabajo, durante el período de trabajo de las máquinas;

3) Las piezas de trabajo de la estructura de acero no tienen una demanda estricta de precisión; Pero su operación de molienda de cara final implica un requisito de precisión : en la rugosidad de la superficie de la pieza de trabajo terminada, que está garantizada con el cortador de fresado de la cara, y la precisión del contorno de la cara del extremo mecanizado representada con precisión de posicionamiento, que está garantizada con el sistema de control y conducción mencionado anteriormente de la máquina;

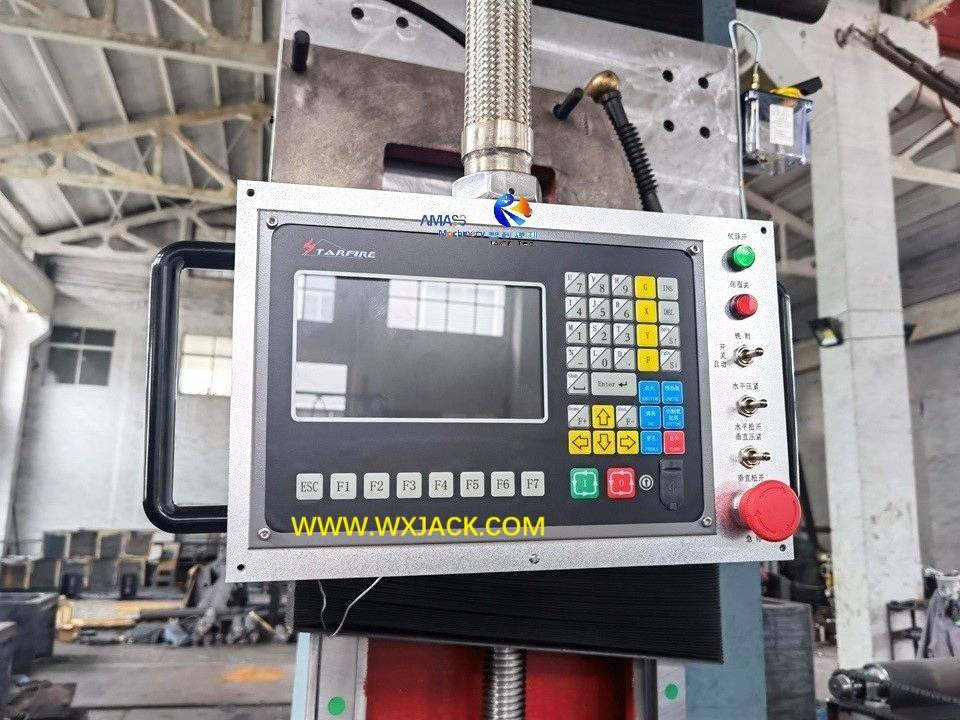

4) El sistema CNC de la serie DX CNC H Beam End Fresh Machine se migra de la máquina de cortar placa de tira CNC . Por esta razón, la interfaz operativa del CNC tiene muchas instrucciones y presentaciones para el proceso de corte y piezas. Por otro lado, no influye en la operación en   la máquina de molienda de caras del extremo del haz CNC H --- La operación es más simple en términos de administración de CNC y menos comando utilizado en el proceso de trabajo;

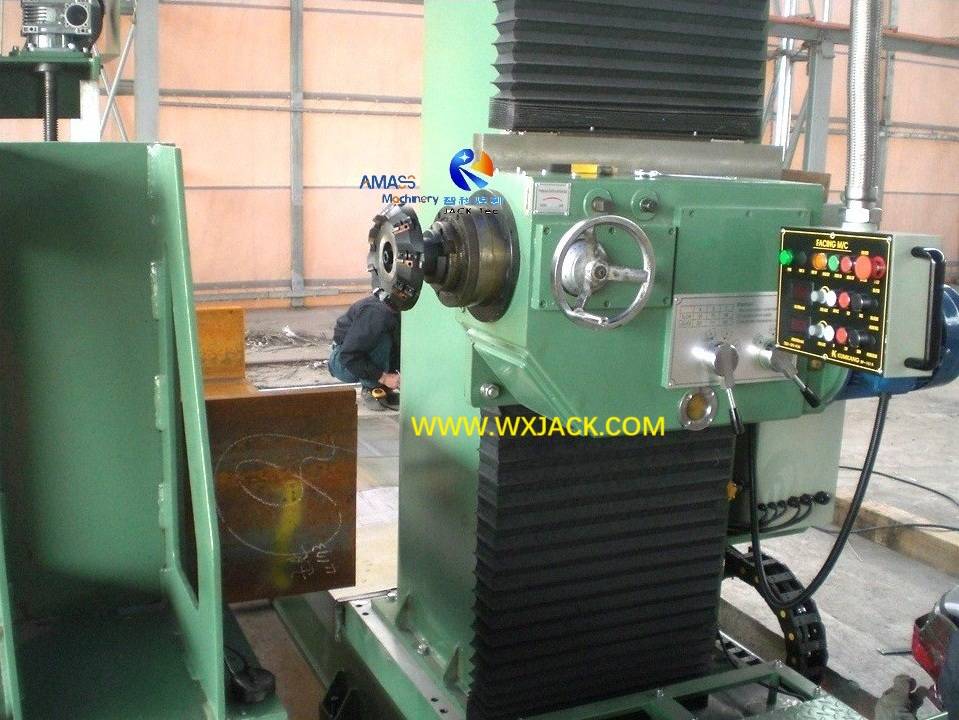

5) Como complemento: la ^{fotografía 5} de adjunta muestra que un operador estaba limpiando el sitio de trabajo de la máquina CNC al finalizar un trabajo de turno --- Sí, la operación de molienda y fresado final de la máquina de molienda de caras del extremo del haz H generalmente genera muchos restos, y los servicios de servo CNC finos de la máquina requieren un entorno limpio;

6) Aunque como proveedor profesional de las máquinas CNC, Wuxi Jack brinda protección de prueba completa en el sistema de control y conducción de la máquina, para los mejores y más largos términos de servicio de la máquina, asegúrese de prestar atención a su control diario de contaminación.
