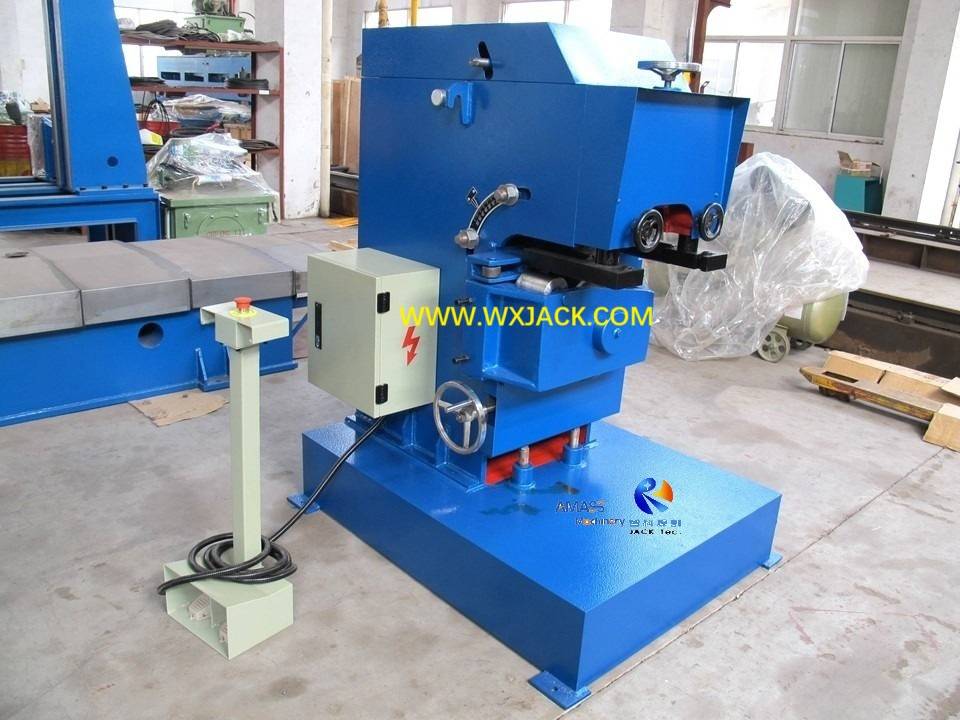

GD20 Máquina de chaflán de cizallamiento en rodadura en una pequeña placa de metal

A. Aplicación y característica de GD20 Rolling Shear Chafling Machine:

1. Función: Como una especie de equipo de soporte de soldadura compacto y eficiente, GD20 Máquina de chaflán de cortador GD20 apunta a la pequeña preparación de la ranura de soldadura de placa de metal: se utiliza para biselado de placa pequeña, haciendo la preparación en la operación de soldadura posterior:

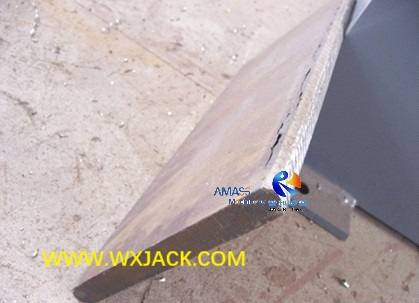

Una pieza de placa de acero pequeña, biselada de Wuxi Jack GD20 : ( Fig.1 )

2. Máquinas de funciones similares: por lo tanto, este equipo tiene una función similar a la formación de fresado de borde y la máquina de corte de llama triple , pero en un estilo de trabajo diferente, y apunta a un tamaño más pequeño de la placa de metal;

3.  Piece de trabajo aplicable: la máquina GD20 está dedicada a la bisea de la placa pequeña, en el espesor de la placa igual o más delgada que . el material típico de la placa puede ser: acero al carbono, aleación, acero inoxidable, 16 mn, etc.;

4.  Importancia de la máquina biselante de cortador de bobina:

1) Este pequeño equipo utiliza un par de cizallas rodantes como su unidad de actuación sobre el biselado de la placa, conveniente y altamente eficiente. Es una máquina herramienta muy rentable en la fresación de borde de la placa pequeña para el cliente :

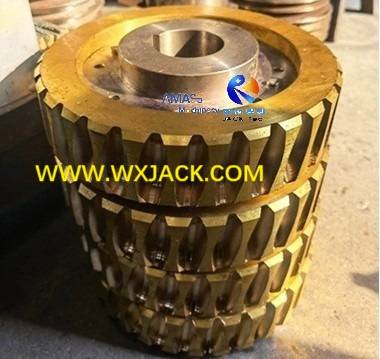

La cizalladura de la máquina de cizallamiento de cizallamiento Wuxi Jack GD20 : ( Fig.2 )

2) Esta máquina llena la vacante en el campo de la fresación de borde de la placa pequeña, proporcionando opciones versátiles en la solución de molienda de borde de placa de metal para que los clientes tomen decisión.

B. Estructura y principio de funcionamiento de GD20 Máquina de biselado de cizallamiento enrollable:

1. El principio de funcionamiento de la máquina, verifique a continuación boceto y imagen adjunta:

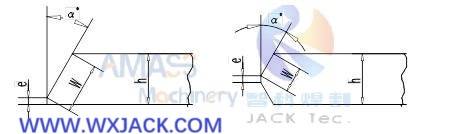

1)  Indicación en los tipos de biselas en la placa de metal: ( Fig.3 )

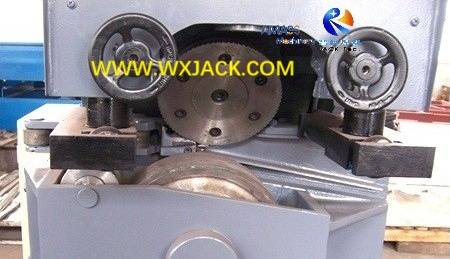

2)  Unidad de trabajo de cizallamiento enrollable en Wuxi Jack GD20 Manaina del modelo: ( Fig.4 )

2.   Estructura de la máquina biselante de placa pequeña GD20 :

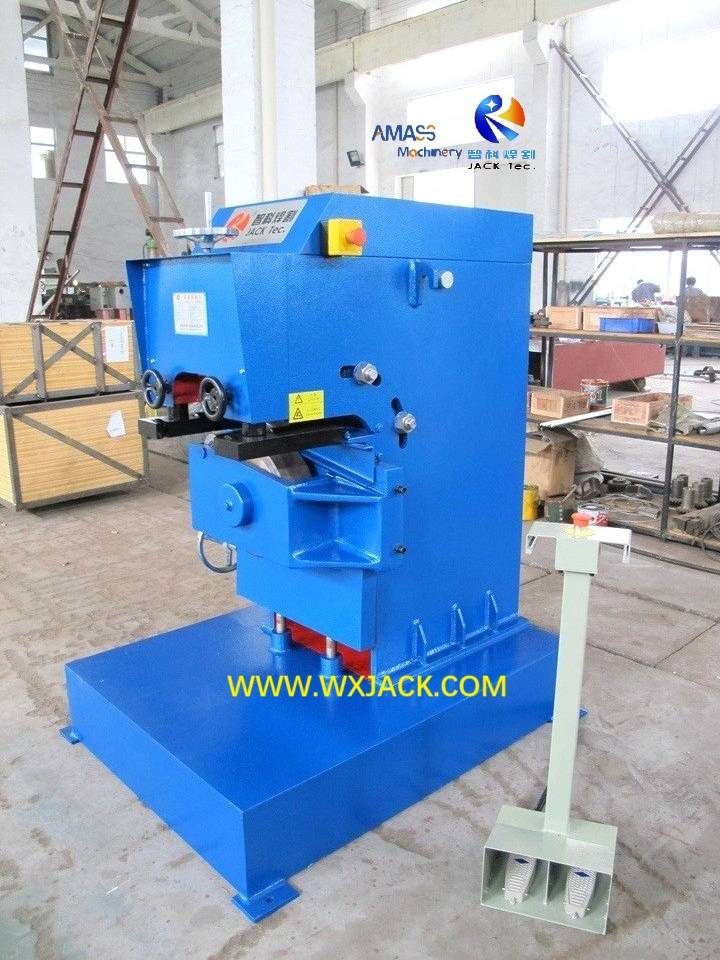

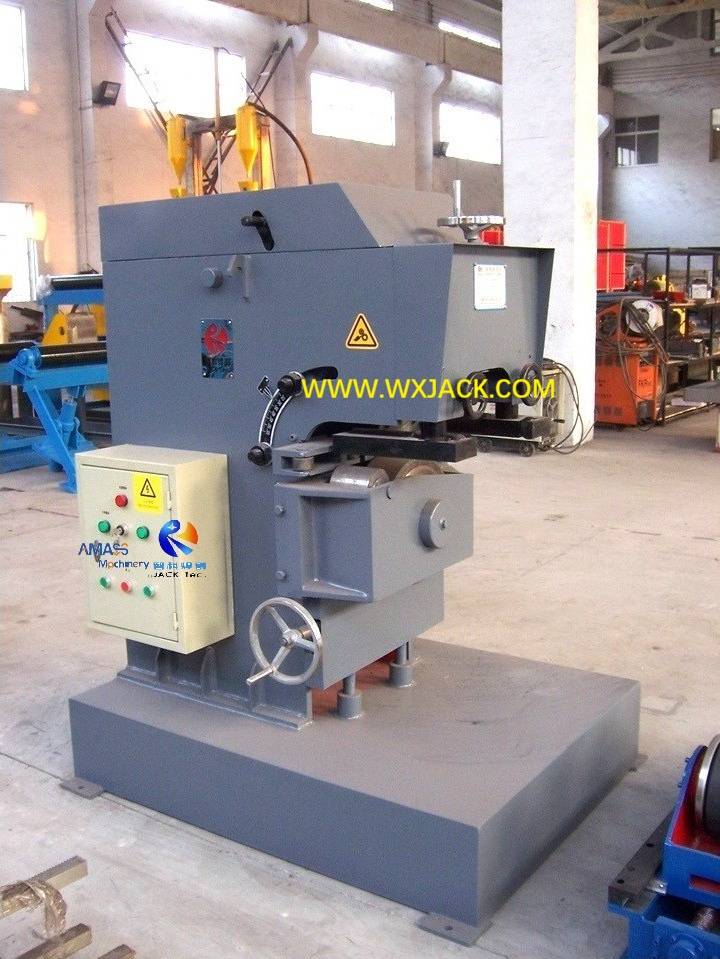

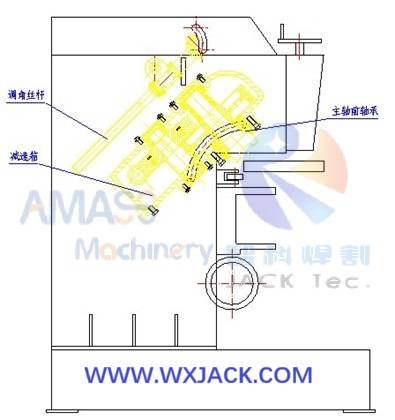

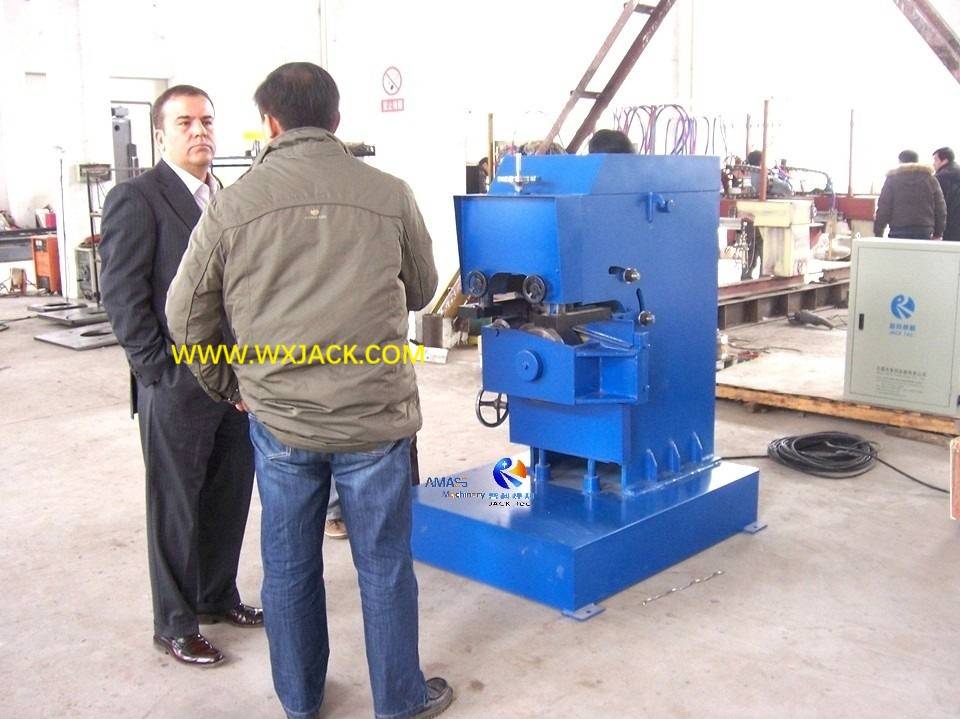

Vista lateral en la máquina GD20 : ( Fig.5 )

1) La unidad básica de GD20 es su cuerpo principal, que es un marco integral de lecho y tronco;

2) La unidad de trabajo y la unidad de manipulación están en la parte delantera del cuerpo principal, que incluye cizallamiento enrollable, regla angular, cuatro piezas de ruedas a mano para diferentes tareas de ajuste (espesor de la placa y otros), el rodillo de soporte de fondo grande y sólido;

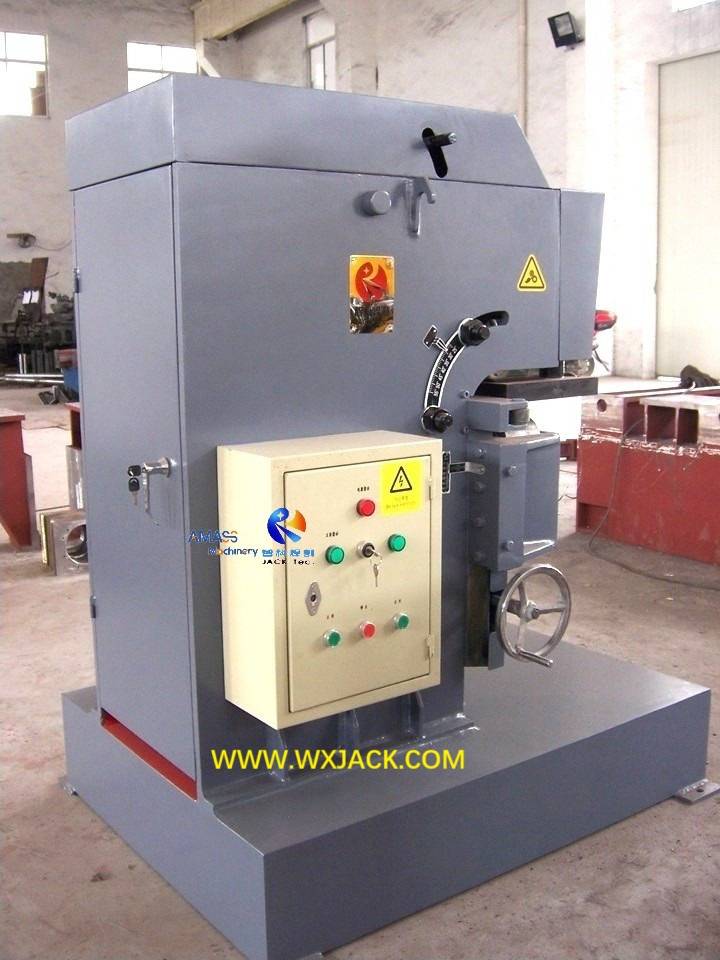

3) Los elementos de control se integran en la parte posterior, lo que hace que todo el conjunto de máquina con estructura compacta y un tamaño menos voluminoso;

3. Trabajando en la máquina de biselado de placa pequeña:

1)  Como se puede ver en lo anterior, hay un trozo de cizallamiento de rodadura, equipado en la unidad de trabajo de la máquina;

2)  Durante el trabajo, con el futuro de la pequeña placa de metal a través de la sección de trabajo, la pequeña placa de metal se exprime y se bisele en el proceso de cizallamiento enrollable, lo que gira en la tarea de la fresación de borde de la placa pequeña;

3)  Soporte de placa: toda la pieza de placa pequeña se admite y se envía hacia adelante con soporte a lo largo de la máquina y el transporte de operadores. Teniendo en cuenta el tamaño pequeño y el peso ligero de la placa pequeña, no hay transportadores de entrada y salida:

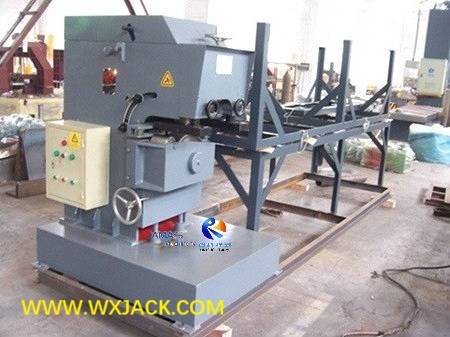

Los soportes junto con la máquina modelo Wuxi Jack GD20 : ( Fig.6 )

4.  Velocidad de trabajo: la máquina GD20 tiene una operación segura, simple y conveniente, y funciona en alta eficiencia, en la velocidad de trabajo constante de longitud de corte de 3000 mm/min.

C. Composición y operación de GD20 Máquina de chaflán de cortador GD20:

1. Unidades principales de la máquina de chaflán de cizallamiento enrollable:

Como se puede ver en las fotos adjuntas y a continuación, esta máquina se compone principalmente de:

1)  cuerpo de máquina mecánica estacionaria;

2) cizallamiento en rodar dentro de la cavidad operativa del marco principal de la máquina;

3)  Entradas y salidas bastidores de soporte de 3 m de largo cada uno: manteniendo una placa pequeña en el proceso de bisuga;

4) sistema eléctrico y sistema operativo;

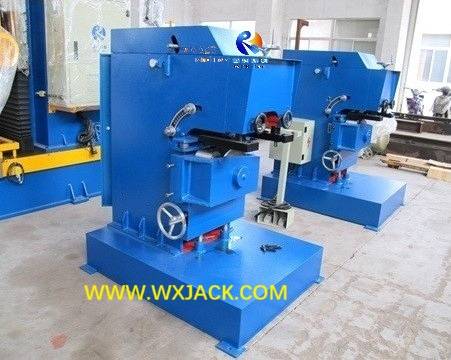

2 conjuntos de máquina modelo Wuxi Jack GD20 lista para la entrega: ( Fig.7 )

2. Operación en GD20 Máquina de molienda de borde de placa pequeña:

1) Durante el trabajo, la cizallamiento enrollable gira bajo la unidad del motor;

2) Hay una cavidad formada entre el cortador de fresado superior y el rodillo de transmisión inferior en el cuerpo mecánico. Durante la operación, la placa de tamaño pequeño se mueve a través de la cavidad, se bisró el borde al mismo tiempo;

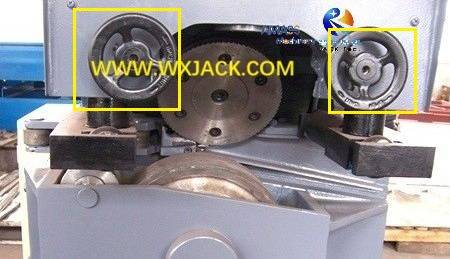

a) Los 2 conjuntos de ruedas de mano de posición superior sobre la cizalladura de rodadura son para sostener la placa pequeña durante la operación: ( Fig.8 )

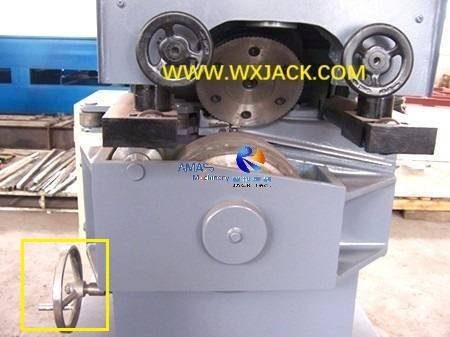

b)  El conjunto de ruedas de mano inferior en la mano izquierda es para ajustarse en la posición vertical del rodillo de transmisión de conducción inferior, acomodando en varios grosor de la placa pequeña: ( Fig.9 )

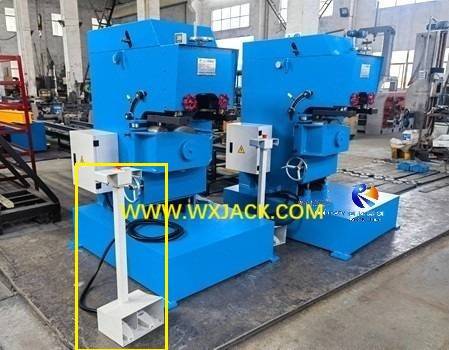

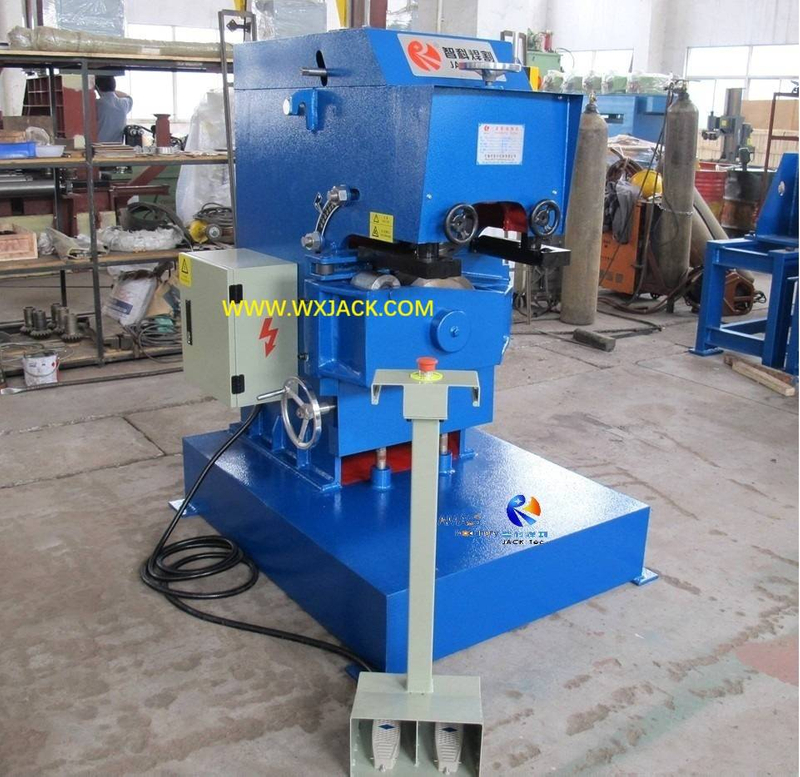

c) Para aliviar las manos del operador durante la operación de la máquina de chaflán de cizallamiento de rodillos GD20 , el control eléctrico se complementa con el interruptor del pedal: ( Fig.10 )

3)  Hay un botón de parada de emergencia en la pared lateral de la máquina, que está cerca para un acceso rápido conveniente, en caso de que ocurra la contingencia.

D.  Puntos fuertes de GD20 Máquina biselante de cortador GD20:

1. Esta máquina ofrece producto terminado con tamaño correcto y superficie limpia del borde biselado;

2. Ventajas de la máquina biselante de placa pequeña GD20 :

En comparación con otras soluciones de biselado de placa de metal, el uso de las características de GD20 en:

1)  bajo consumo de energía;

2)  operación de fresado de borde de alta velocidad;

3)  No hay necesidad de seguir la operación de desgaste;

4) costo de máquina más bajo y tamaño compacto;

3.  Operación fácil de usar de GD20 Rolling Shear Biseling Machine:

1) El paso de ajuste de la pieza de trabajo no es necesario;

2)  La operación de biselado de placa pequeña es de alta eficiencia;

3)  interruptor de pedal de pie, junto con el bastidor de la pieza de trabajo de entrada y salida, alivia la tediosa y engorrosa tarea del operador;

4) sin limitación, ni solicitud en el tamaño de la pieza de trabajo, incluida tanto su longitud como su ancho, por ser molido en el borde en el GD20;

5)  Como resumen, la eficiencia en el trabajo de biselado de placa pequeña en la máquina de molienda de borde de placa pequeña GD20 es mucho mejor que otra forma de acompañar placas. Es un equipo ideal en este campo.

E.  Parámetros técnicos de la máquina de chaflán de cizallamiento enrollable GD20 :
