Tubo de pared delgado o máquina de soldadura de costura longitudinal de la viga

A. Máquina de soldadura de costura longitudinal para diferentes piezas de trabajo:

1.  Característica técnica: la máquina de soldadura de propósito especial discutida aquí tiene puntos comunes de soldadura de costura longitudinal, que es la operación básica de soldadura en las industrias de fabricación;

2. Las piezas de trabajo para la soldadura de costura longitudinal tienen una amplia variedad,

1) Desde tan pequeño como φ180 mm de diámetro de 0.3 mm de grosor tubo pequeño,

2)  a tan grande como un tamaño de sección transversal de 2.400 mm , 80 mm de espesor, 49 m de longitud;

3. Los materiales de la pieza de trabajo pueden ser acero al carbono/ acero inoxidable/ Al/ aleación;

4.  El modo de soldadura puede ser: sierra/ co ₂/ gmaw/ tig/ mig ...

B. Modelos LW Tubo de pared delgada Máquina de soldador de costura longitudinal:

1. Aplicación:

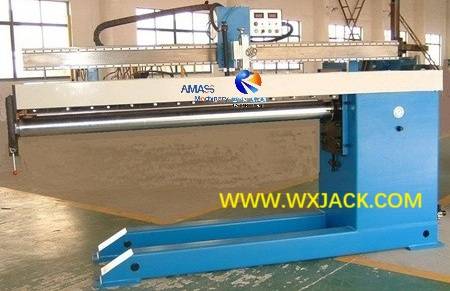

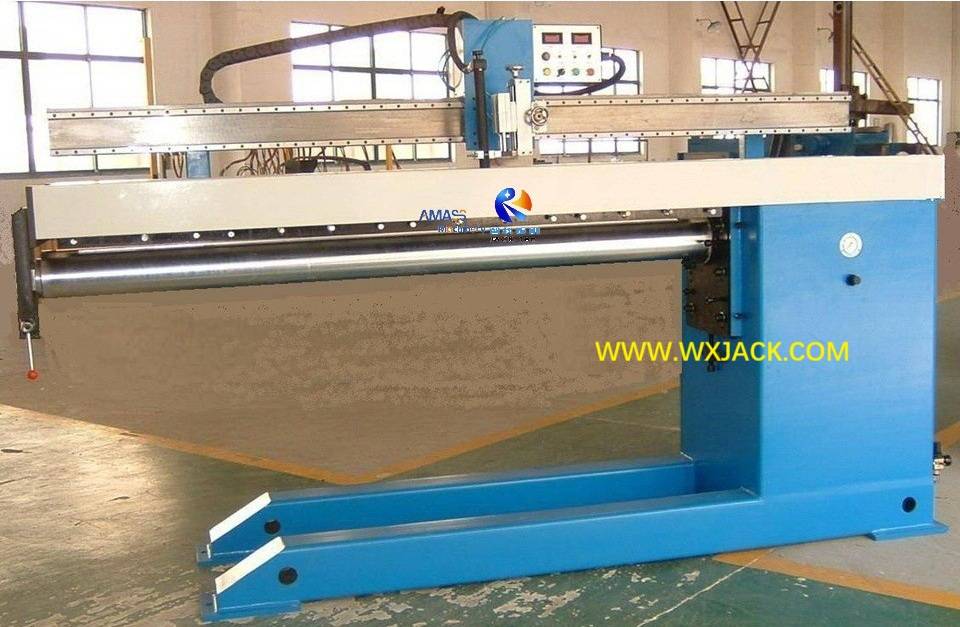

Wuxi Jack LW1000 : ( Fig.1 )

Esta máquina es para soldadura con tope de placa delgada y soldadura de costura longitudinal de tubo de pared delgada. Se usa ampliamente en todos los sitios que involucran soldadura longitudinal, como recipiente de presión de pared delgada, autopartes, electrodomésticos para el hogar, aparatos e instrumentos médicos, maquinaria de alimentos, decoración arquitectónica, etc.;

2. Especialidades técnicas de LW Tubo de pared delgada Máquina de soldadura de costura longitudinal:

1)   Función: la máquina realiza la soldadura automática de topes o la soldadura de costura longitudinal de tubería delgada, en alta eficiencia y calidad, sin deformación;

2) Los modos de soldadura incluyen: TIG/ MIG/ MAG/ CO ₂ Broteo de gas/ soldadura por plasma/ sierra (soldadura por arco sumergido), que satisface diversas demandas de los clientes;

3)  Las piezas de trabajo incluyen, entre otros: placa de acero de metal delgada, tubería de pared delgada/ tanque/ tubo, cilindro cónico, caja abierta de un lado, etc.;

4) Los materiales de la pieza de trabajo incluyen acero al carbono, acero inoxidable, acero de aleación, Al, etc.

3. Estructura y rendimiento de la máquina de soldadura de propósito especial LW Longitudinal Seam:

Esta máquina es de estructura de sobresalto estacionario y compuesta de:

1) marco de la máquina;

2) haz de sobresalto;

3) carro de antorcha de soldadura;

4) Mandrel y su unidad de bloqueo, para fijar la pieza de trabajo durante la soldadura longitudinal de tubería delgada;

5) sistema de soldadura;

6) sistema de control eléctrico;

4. Asegurar un tubo pequeño en la máquina de soldadura longitudinal de tubo de pared delgada LW :

1) Esto es a la manera de la bolsa de gas de tipo neumático: con el gas inflado en la bolsa de gas, las dos matrices de teclas generan presión y presionan la pieza de trabajo con fuerza;

a) La presión de la bolsa de gas es ajustable en el rango de 0 ~ 7 kg/cm²;

b)  El tramo de las dos matrices de llaves se puede ajustar dentro de 5 ~ 20 mm;

c) De esta manera, esta máquina se adapta a piezas de trabajo de diferentes especificaciones;

2)  Alineación del tubo pequeño: es de manera simple y fácil, de insertar estilo de alfiler. Para comenzar a trabajar, simplemente inserte estos pines en su ranura y tenga una costura de pieza justo en la posición de esta ranura, luego presione las teclas de abajo. La pieza de trabajo se coloca y se presiona firmemente en la máquina de soldadura de costura longitudinal, de manera correcta;

3) Las dos matrices de teclas se despliegan de cerca a lo largo de ambos lados de la costura de soldadura, haciendo una presión completa y uniforme de la pieza de trabajo en el proceso de soldadura por tope de placa delgada y soldadura de costura longitudinal de tubería de pared delgada. Las teclas se controlan con un interruptor de pedal de pie, que puede ejercer presión sobre la pieza de trabajo por separado;

5. Operación de soldadura en LW Tubo de pared delgada Máquina de soldador de costura longitudinal:

1) El mandril y su unidad de bloqueo son para mantener la pieza de trabajo con fuerza durante el trabajo. Está hecho de acero de alta calidad mediante mecanizado y tratamiento térmico precisos, lo que hace que su resistencia suficiente;

2) Enfriamiento de agua: durante la soldadura de costura longitudinal de la pared delgada, hay agua circulante para enfriar dentro del mandril, con el propósito de garantizar la estabilidad de la operación de soldadura y obtener el menor grado de deformación de la pieza de trabajo;

3) Hay ranura cóncava en la parte superior del mandril, que es la unidad de protección de gases debajo de la ranura cóncava, para colocar cojines;

4) Además, el mandril también tiene ranura de formación de costura de soldadura, lo que ayuda a la formación de la costura de soldadura, para soldadura longitudinal de tubería de pared delgada y soldadura a tope de placa delgada;

6. Parámetros  técnicos de la máquina de soldadura de costura longitudinal del tubo de pared delgada LW :

C. Máquina de soldadura longitudinal de la viga:

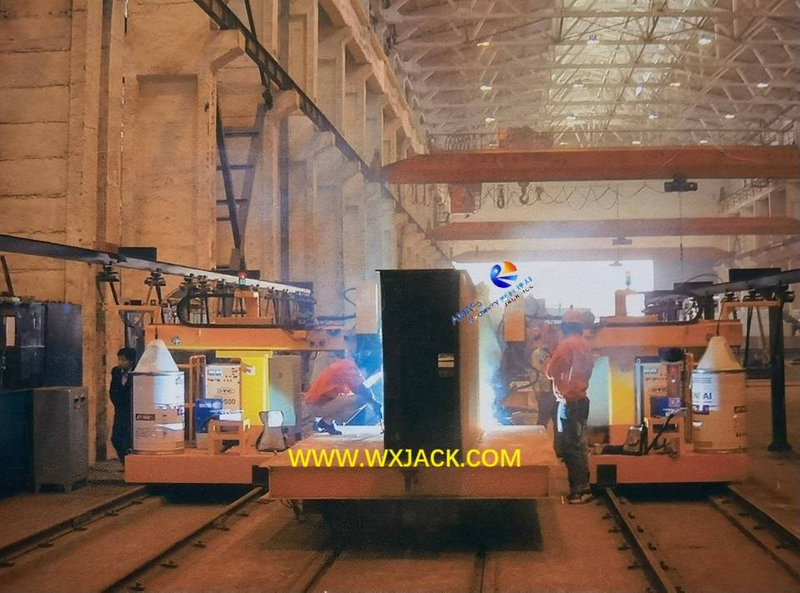

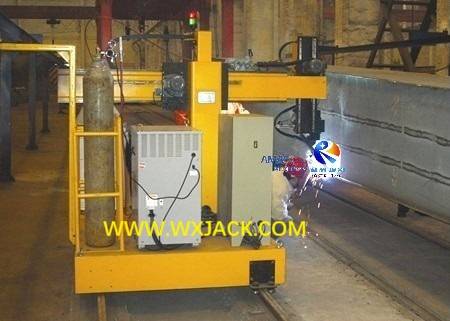

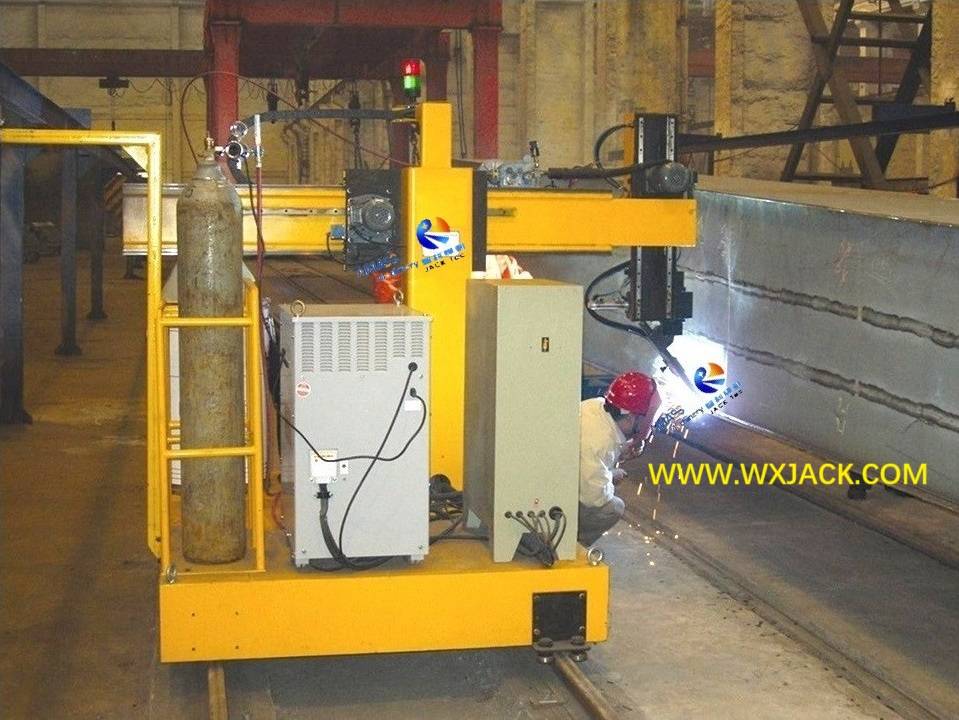

Wuxi Jack Machine en soldadura longitudinal del haz de viga: ( Fig.2 )

1. Aplicación de la máquina de soldadura longitudinal del haz principal:

1)  En las industrias de la grúa, el puente, la maquinaria del puerto y la construcción de barcos, es necesario tener soldadura longitudinal en paredes delgadas y viga súper larga y viga de caja;

2)  Tamaño de la pieza de trabajo: la longitud de la pieza de trabajo puede ser de hasta 40 ~ 50 m, con un tamaño de sección transversal de hasta 2.4x 2.4m , y espesor 10 ~ 80 mm;

3)  la máquina de soldadura de propósito especial para la viga aquí está diseñada y producida específicamente para este propósito;

2. Vista técnica sobre la máquina de soldadura longitudinal de la viga:

1)  Modo de soldadura: soldadura de táctea CO blindada por gas ₂ . Reemplazo de la fuente de alimentación, la máquina también se puede usar para sierra;

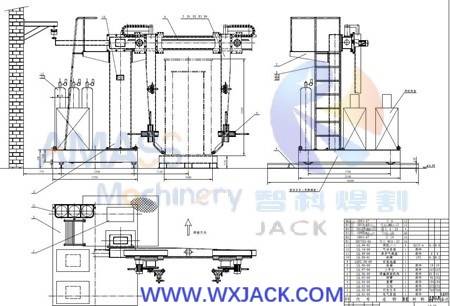

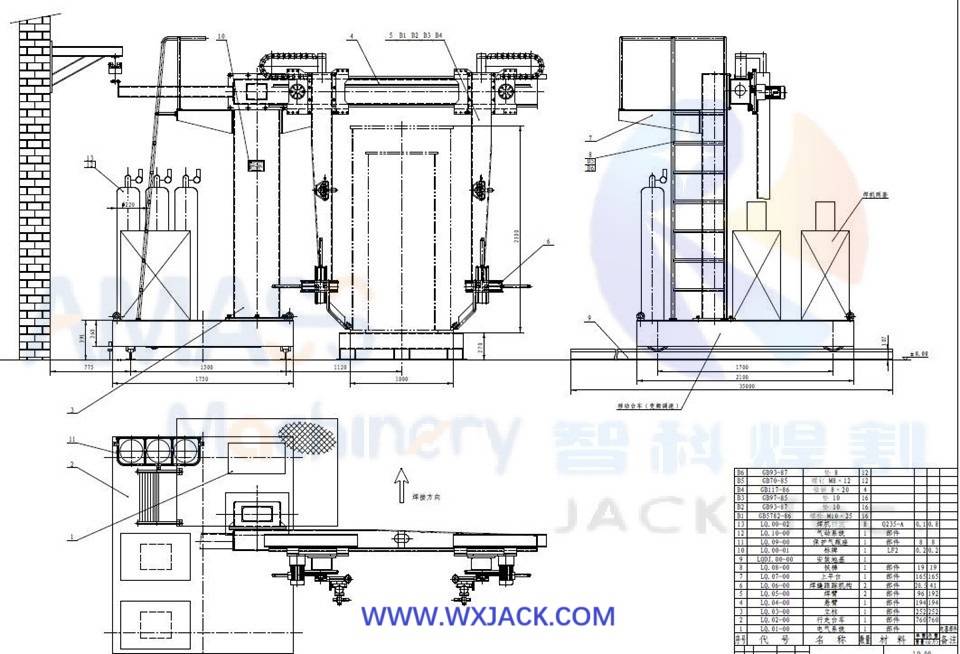

2)  Diseño y estructura de la máquina de gato Wuxi en soldadura longitudinal de la viga : ( Fig.3 )

Esta máquina está en la estructura del pórtico de movimiento del motor, con ambos lados del pórtico equipado con una estación de trabajo;

3) Las dos antorchas de soldadura de las dos estaciones de trabajo pueden funcionar individualmente, pero también controladas en enclavamiento y coordinación mediante el sistema de control de la máquina. Teniendo en cuenta una comunicación difícil entre los dos operadores durante el trabajo, debido al gran tamaño de la pieza de trabajo y la máquina misma;

4)  Teniendo en cuenta el tamaño jumbo de la máquina, su movimiento de pórtico es doble;

5)  Uno de los puntos críticos con esta máquina de soldadura de propósito especial de haz de caja larga es la inclinación de la pieza de trabajo , que se considera desde el principio hasta el acabado del diseño de la máquina, y se denota en la lista de parámetros de la máquina. Por ejemplo, el trazador de rastreo de costura de soldadura mecánica de la unidad neumática de accionamiento neumático se calcula sobre la base de la cámara de trabajo. En este conjunto de máquina, es de 160 mm , junto con una carrera de 100 mm en el eje horizontal;

3. Principio de trabajo de la máquina de soldadura longitudinal del haz principal:

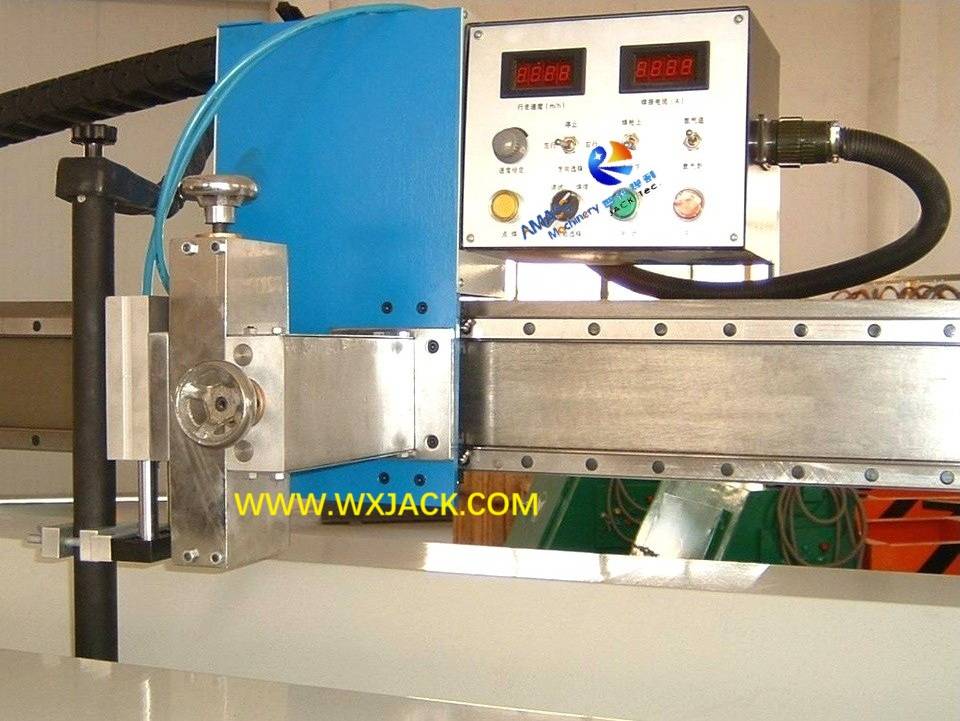

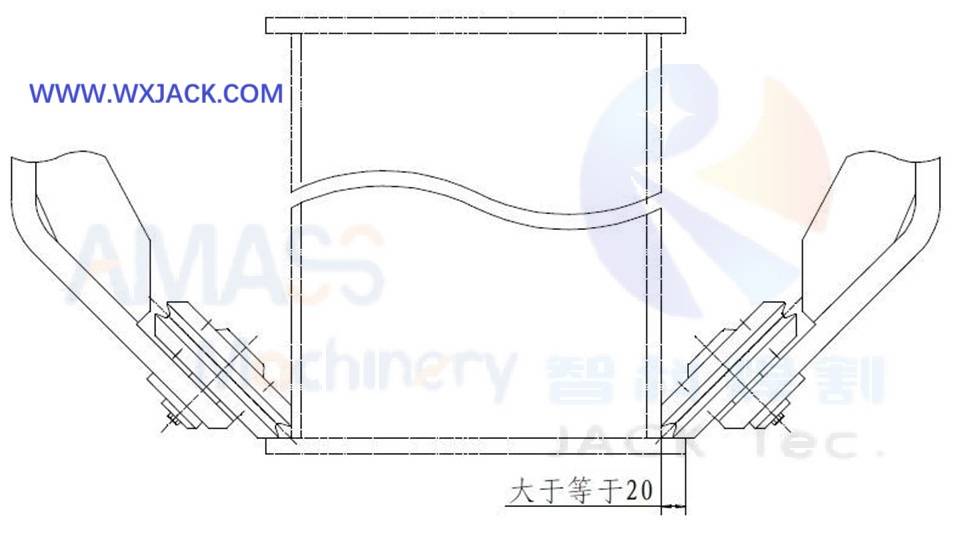

1)  Control de posición de soldadura: durante el trabajo, impulsado con cilindros de gas horizontales y verticales, el rodillo de rastreo mecánico se apoya contra la costura de soldadura de tachuela en 45 °, lo que hace que la antorcha de soldadura se dirige a la costura de soldadura en consecuencia;

2)  El deslizamiento del rodillo de rastreo en direcciones horizontales y verticales se guía con una guía lineal de rodamiento de bolas precisas;

3)  Garantía de calidad de soldadura: además, hay una unidad de detección magnética en el sistema de rastreo: siempre que el movimiento del rodillo de rastreo exceda su carrera, la unidad de detección magnética enviará la señal y la retroalimentación para controlar el circuito de la máquina, lo que hace que la antena de soldadura actúe en compensación. De esta manera, la calidad de soldadura de esta máquina de soldadura longitudinal de la viga puede estar completamente garantizada todo el tiempo;

4)  La unidad moduladora de la antorcha de soldadura se ajusta en su brazo de soldadura, para ajustar individualmente su posición y ángulo para obtener la mejor salida de soldadura;

5) Todas las guías son la guía lineal de rodamiento de bolas de precisión, que hacen que se aclare preciso, estable y poco de la carrera y, por lo tanto, la calidad de soldadura confiable;

6)  Teniendo en cuenta la larga longitud de la viga de la pieza de trabajo y su tiempo de soldadura largo correspondiente, la antorcha de soldadura es de tipo refrigerado por agua . La máquina está equipada con sistema de enfriamiento de agua en consecuencia;

D. Operación y parámetros de la máquina de soldadura longitudinal del haz principal:

1.   Pasos de trabajo importantes en la máquina de soldadura de propósito especial longitudinal longitudinal:

1) Upre la pieza de trabajo en su plataforma o tranvía;

2) ajuste la posición y el ángulo de los dos conjuntos de antorcha de soldadura, lo que lo hace dirigido a las costuras de soldadura perfectamente;

3)  Inicio en la operación de la máquina. Su pórtico se mueve en la velocidad de soldadura ajustable del control del inversor; Las dos antorchas soldan ambos lados de la pieza de trabajo a lo largo de toda su longitud, bajo la condición previa de las unidades de rastreo de costura de soldadura de condición normal;

4)  Para llevar a cabo soldadura de viga, primero suelde las dos costuras en su cara inferior. Luego voltee la viga 180 ° y soldando las otras 2 costuras en la superficie opuesta de la viga;

2. Parámetros técnicos de la máquina de soldadura longitudinal de la viga:
