ZHJ8015 H Conjunto de viga Enderezado la máquina integral para la estructura de acero

Wuxi Jack ZHJ Serie 3 en 1 h de ensamblaje de haz de viga La máquina de alisión de soldadura para la estructura de acero se desarrolla sobre la base de la máquina de la serie PHJ.

1. Generalización en Wuxi Jack ZHJ Serie H Máquina de alisado de soldadura del ensamblaje del haz:

1) Salida: la máquina de fabricación de haz ZHJ Serie 3 en 1 h es para fabricar en haz t soldadura/ h haz de posición de brida solo simétrica con respecto a la web. Ver imagen adjunta y abajo:

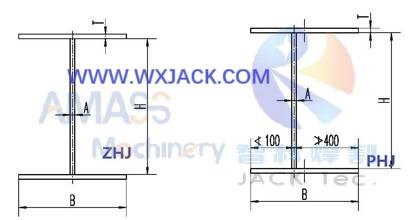

Tipos de sección transversal del haz H terminado (I Haz) de la máquina de modelos PHJ y ZHJ : ( Fig.1 )

Viga h de sección transversal simétrica fabricada a partir de Wuxi Jack ZHJ15 Modelo 3 en 1 h Machina de soldadura de haz: ( Fig.2 )

2) del cual el modelo ZHJ15 es el producto estándar más pequeño de la serie ZHJ , y también con el mayor volumen de venta . Es para hacer una viga H soldada de la altura de la web 200 ~ 1500 mm;

3) Propósito de desarrollo de la serie ZHJ ajustado al equipo de fabricación de haz H completo:

a) Función integral automática de la serie PHJ H máquina de soldadura de haz de haz puede producir una posición de brida simétrica y asimétrica con respecto a la web, lo cual es muy versátil;

b) Por otro lado, en condiciones prácticas, la sección transversal simétrica soldada H en el uso de la mayoría, especialmente en la industria de la estructura de acero china. La estimación es la soldadura de la sección transversal simétrica que el haz H recoge alrededor del 70% del consumo total;

c) Por esta razón, basado en la teoría de Pareto, Wuxi Jack desarrolla la máquina de la serie ZHJ, que puede satisfacer la demanda real mayoritaria en el mercado;

4) Puntos fuertes de ZHJ Serie 3 en 1 h Máquina de alisado de soldadura del ensamblaje del haz:

A) Aspecto financiero: el costo de fabricación y la cotización sobre el equipo de la serie ZHJ es 5% ~ 6% menos en comparación con la máquina de la serie PHJ;

b) productividad: beneficiarse del modo de ensamblaje totalmente automático, la eficiencia de producción de  la máquina de la serie ZHJ también se puede recaudar enormemente;

5)  Unidades de funciones principales de  la máquina de fabricación de haz de 3 en 1 h:

Igual que la serie PHJ, las unidades principales  de la máquina de la serie ZHJ también incluyen 3 secciones principales de:

 a) Unidad de ensamblaje,   correspondiente con la máquina de ensamblaje del haz Z15/18 / 20 H de los modelos H;

b) Unidad de soldadura de sierra,  correspondiente con la máquina de soldadura de pórtico de haz LHC / LHT / LHT H;

 c) Unidad de alisado de brida, máquina correspondiente de enderezado de haz Hyj/ YTJ series  H;

6) Operación:  en vista de la operación con el panel operativo, la máquina de la serie ZHJ es similar a la del equipo de la serie PHJ. Lo que significa que la diferencia entre la máquina de modelos ZHJ y PHJ solo se encuentra en la estructura del equipo , que tendremos una discusión en el próximo producto de la máquina modelo ZHJ8018. Desde la perspectiva de los clientes, no hay una diferencia obvia;

7) El ahorro de costos de mano de obra de la función de soldadura de haz de la función automática H:

Con la combinación de las 3 máquinas mencionadas anteriormente:

a) H máquina de ensamblaje de haz h;

b) H máquina de soldadura de sierra de haz h;

c) H Máquina de alisado de haz H,

 Los operadores de la máquina de la serie ZHJ y PHJ  también se reducen de 6 personas originales a 2 personas , dejan que la reducción de costos de compra de la máquina y el espacio del taller menos;

8) Datos empíricos en Wuxi Jack  3 en 1  h Beam Assembly Welding Machine Capacidad de enderezado con respecto al tamaño del haz H:

Para la máquina Wuxi Jack, existe una relación entre el grosor de la brida y el ancho de la brida del haz H que se puede enderezar como se muestra a continuación:

2. Parámetros técnicos de ZHJ15 / 18/ 20 Modelos de  3 en 1 h Máquina de fabricación de haz:
