Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero

1.  Propósito de la estructura de acero Box H Máquina de rotación del manipulador de la cadena de vigas:

1) Uso: el manipulador de tipo de cadena de haz de la caja es para miembros de estructura de volteo liso de la sección transversal cuadrada básica dentro del alcance de 0° ~ 360 ° y cambia su nivel de altura al mismo tiempo:

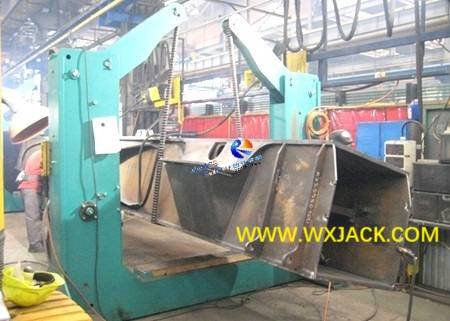

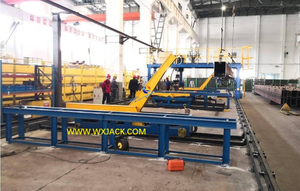

Prueba en el rendimiento de la máquina de rotación de tipo de cadena en el taller de Wuxi Jack, volteando un pedazo de haz de caja larga: ( Fig.1 )

2) rotación del haz de caja: la operación de volteo se puede implementar en ambas direcciones, hacia adelante ( en sentido horario ) versus inverso ( en sentido antihorario ) y detenerse en cualquier posición angular;

3) Sitio aplicable: este equipo es aplicable para el cambio de posición y orientación durante la operación de soldadura de piezas de trabajo largas y pesadas. Por lo general, se puede formar en una estación operativa única o parte de la línea de producción flexible.

2. Estructura y principio de trabajo de la caja de estructura de acero H Máquina de goleta de la cadena de haz:

1)  Composición: este equipo está compuesto por 2 conjuntos de marco estacionario de forma U , que funcionan en une, para los miembros de la estructura de volcado de forma de sección transversal cuadrada o general;

2) pieza de trabajo: beneficio de la mitad de la estructura abierta y las cadenas blandas, es especialmente adecuado para girar sobre la caja de estructura de acero larga H Beam, de 10 ~ 20 m de longitud , sección transversal de hasta 1200 mm de altura y ancho, espesor de más de 10 mm , peso alrededor de 2 ~ 3 toneladas :

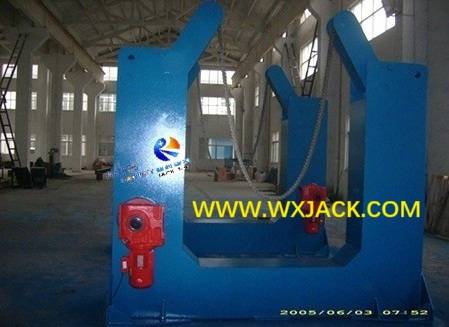

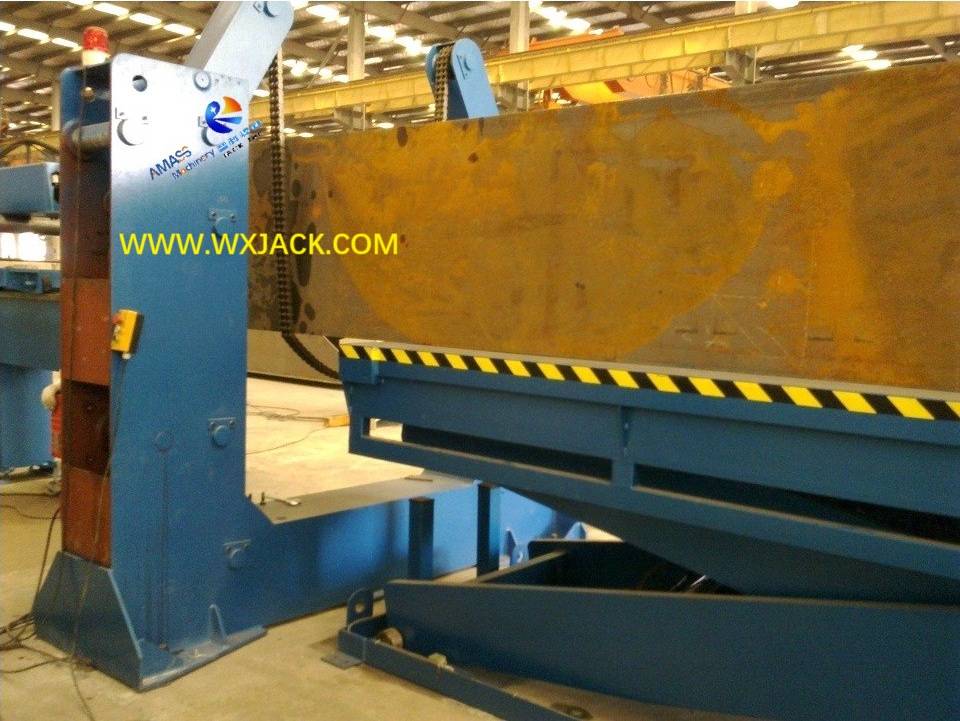

Longitud lateral de 1200 mm de longitud de 10 m de largo que se giran haz de caja grande para soldar en el equipo: ( Fig.2 )

3)  Paso de trabajo y función: este manipulador de tipo de cadena se adopta con cadenas de rodillos de alta resistencia y alta intensidad como su herramienta de manipulación, que puede voltear la pieza de trabajo en direcciones de CW ( en sentido horario ) y CCW ( en sentido antihorario ), y detener la pieza de trabajo en cualquier ángulo requerido, para obtener la posición óptima de soldadura de ergonomía.

3.  Proceso de operación en la estructura de acero Box H Manipulador de la cadena de vigas Máquina de volcado:

1)  Cuando no esté en el trabajo: cuando no hay pieza de trabajo en el equipo, sus brazos balanceo se expandirán hacia afuera en cierto grado, bajo la presión de los contrapesos pesados, dejando suficiente espacio para cargar la pieza de trabajo;

2)  Carga de la pieza de trabajo: para iniciarse en la operación de soldadura, eleve el haz de estructura de acero grande en las cadenas de rodillos;

3)  Control de proceso: comienza en el reductor del motor, las cadenas de rodillos comienzan a girar, lo que lleva a la pieza de trabajo al volteo de ambas direcciones;

4)  En la posición angular objetivo: cuando la pieza de trabajo se vuelve volcada al ángulo objetivo, deje de funcionar de la máquina de rotación del manipulador de la cadena, cerrando los reductores del motor;

5)  Durante la operación de soldadura: los reductores del motor se bloquearán solo ( mecanismo de autoinforme ), haciendo que la pieza de trabajo se detenga en esta posición objetivo de forma segura sin problemas de deslizamiento/ deslizamiento, etc., garantizando completamente la seguridad del operador y su trabajo. En este momento, la pieza de trabajo se puede soldar de forma automática o manual:

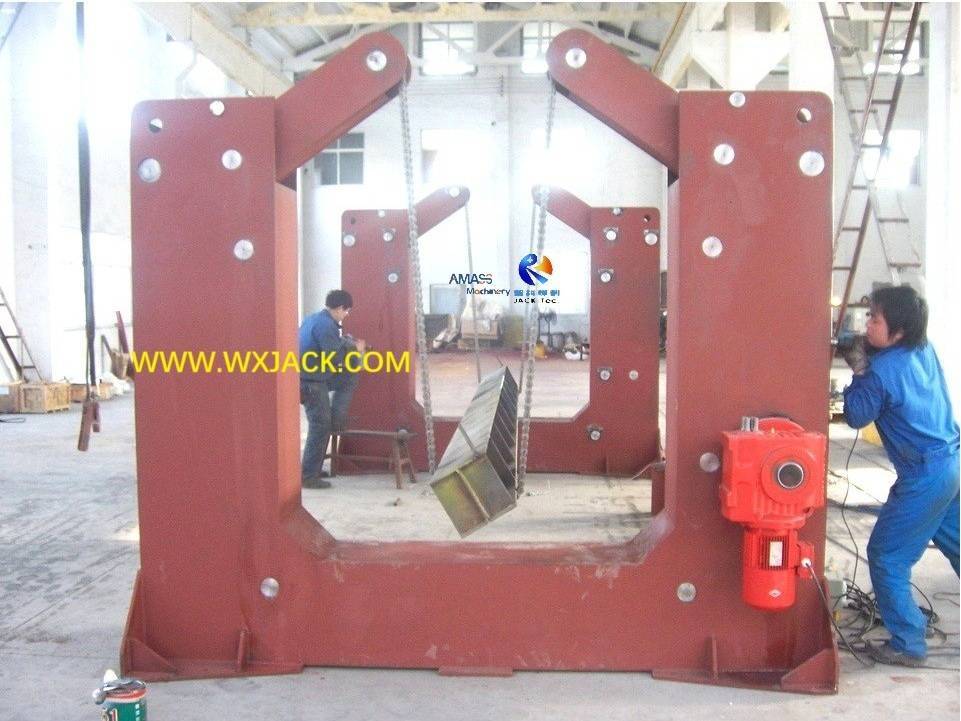

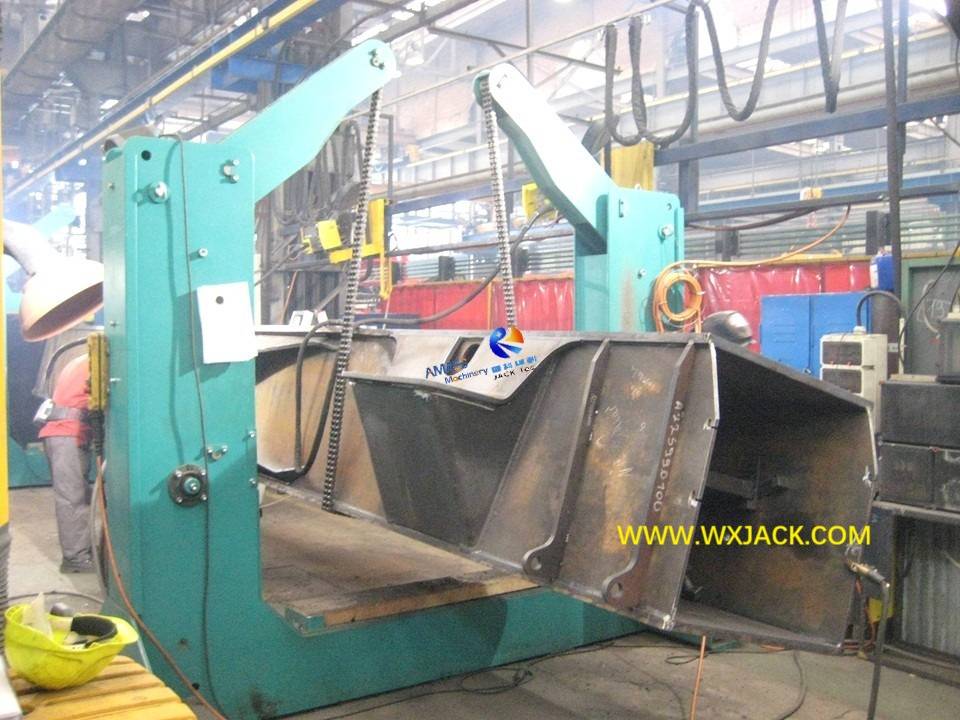

Ajuste la pieza de trabajo (haz de caja) a la orientación preferida: ( Fig.3 )

6)  Doble garantía en el cojinete de carga: para girar constantemente sobre el peso excesivo de las piezas de trabajo, esta máquina de volteo de manipulador de cadena puede complementarse con bastidores de soporte de la pieza de trabajo, lo que brinda doble garantía sobre la alta seguridad y el funcionamiento estable del equipo:

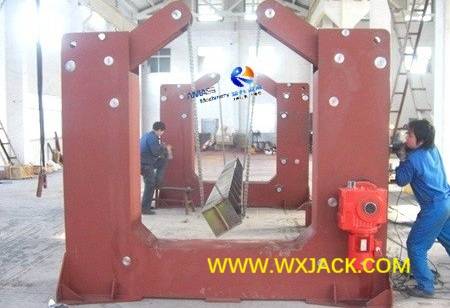

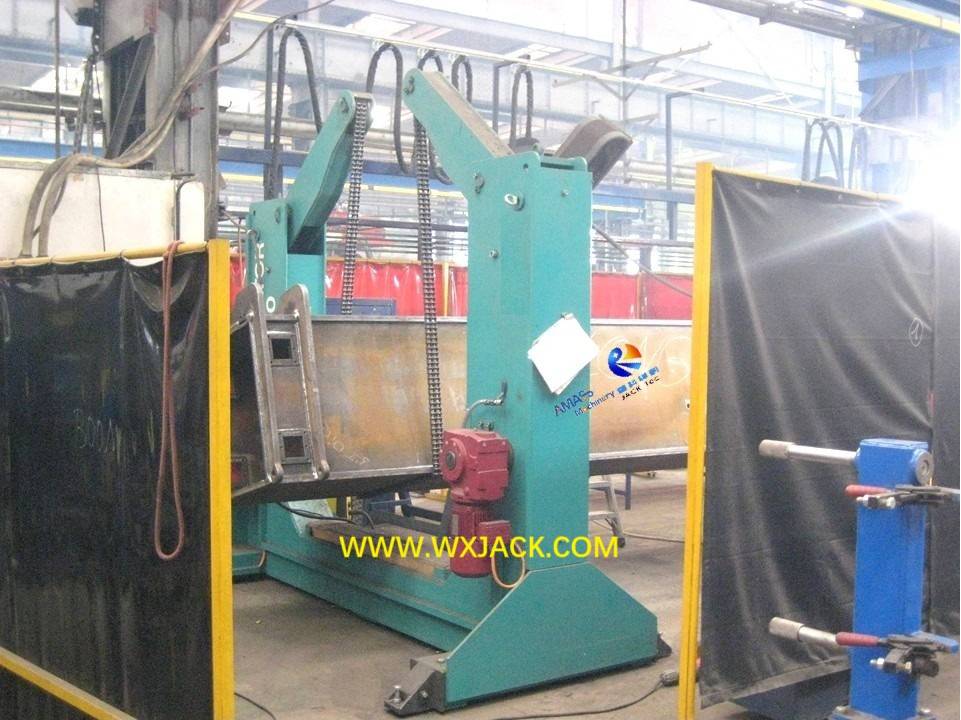

Soporte de sujeción montada en el piso debajo de la pieza de trabajo en el equipo: ( Fig.4 )

7)  Al finalizar la operación de soldadura: en el momento, la pieza de trabajo se alza de la máquina de volcado del manipulador de la cadena, los brazos mecedor de la máquina se expandirán automáticamente a su lado externo, dejando espacio para la conveniencia de la descarga de la pieza de trabajo:

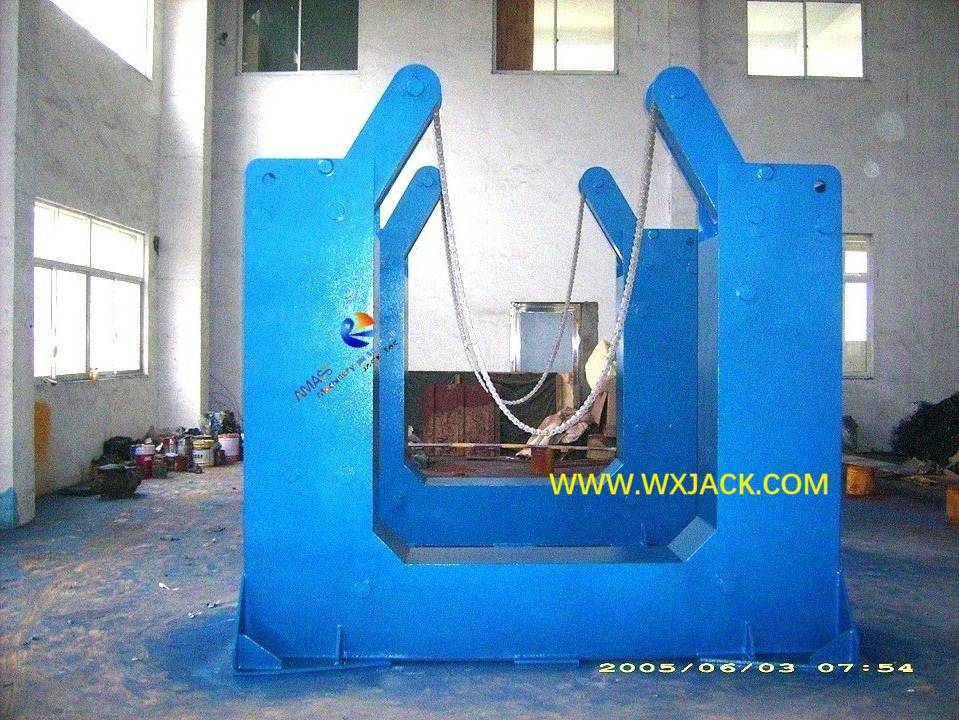

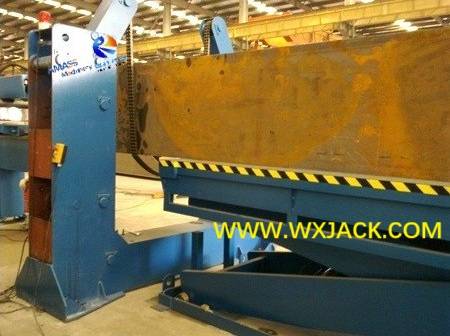

El estado del equipo no está en funcionamiento: ( Fig.5 )

8)  Manipulación en fase: los 2 conjuntos de manipuladores de tipo de cadena tienen una buena sincronización durante su trabajo;

9)  El panel de operación en la placa de control eléctrico tiene una lámpara de indicador de energía y botón de encendido/ apagado, así como interruptores de función de para (revuelto hacia adelante)/ RVR (revuelto inverso), parada de emergencia, etc.

4.  Unidades principales y rango de suministro de la caja de estructura de acero H Máquina de rotación de la cadena de haz H:

Composición: esta máquina de rotación del manipulador de cadena tiene unidades principales de:

1)  marco principal mecánico de rack de doble forma U;

2)  el par de brazos mecedoras y sus ejes revueltos;

3) cadenas de rodillos duraderos de alta intensidad;

4)  Unidad de accionamiento: reductor de motor y cilindros de aceite hidráulico;

5) Sistema de control eléctrico y colgante operativo:

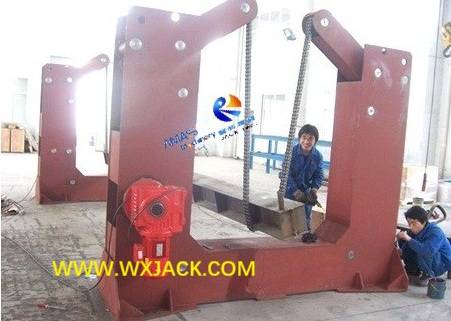

Vista general sobre la máquina de volteo de manipulador de la cadena de envío en la zona de entrega de Jack Wuxi: ( Fig.6 )

Como se muestra en la foto de arriba:

1) El cuerpo principal mecánico se invierte 'u ', que mantiene firmemente todo el peso de la máquina y resistir la fuerza de impacto generada a partir del volteo de la pieza de trabajo. El marco principal mecánico está soldado y ensamblado en forma con miembros de la estructura de soldadura, y se fortalece con un número de refuerzos en su fondo;

2)  Manipulador de tipo de cadena: se instalan 2 piezas (un par) de brazos de balanceo en las secciones superiores de ambos lados del cuerpo de la máquina, que se balancea a lo largo de sus ejes revueltos. Estos brazos mecedoras juegan el papel del brazo del manipulador, que balancea la pieza de trabajo por medio de cadenas de rodillos. Este es el nombre del equipo 'Máquina de volcado de manipulador de cadena ' Get de;

3)  Cadenas de rodillos: este es un componente crítico del equipo. Tiene muy alta resistencia e intensidad, prometiendo una operación segura. Estas cadenas de rodillos forman un circuito circular cerrado dentro del marco de la máquina de forma inversa 'U ', y rodean alrededor de varios ejes giratorios (que se pueden identificar desde el exterior, especialmente en condiciones no pintadas) a lo largo de su paso. Con el funcionamiento de las cadenas de rodillos, la pieza de trabajo se voltea de forma libre y flexible, en esta máquina de rotación del manipulador de cadena;

4)  Control de rotación de la pieza de trabajo: las cadenas de rodillos se accionan con reductores de motor. Los reductores del motor se ajustan en la sección inferior del cuerpo principal mecánico de forma 'u ';

5)  Configuración del equipo: para un grupo de equipos que se ejecuta efectivamente en el sitio del cliente, hay 2 conjuntos de máquina de rotación de tipo de cadena que se ejecuta en pares, con una distancia de forma flexible ajustada. Verifique la imagen adjunta y abajo:

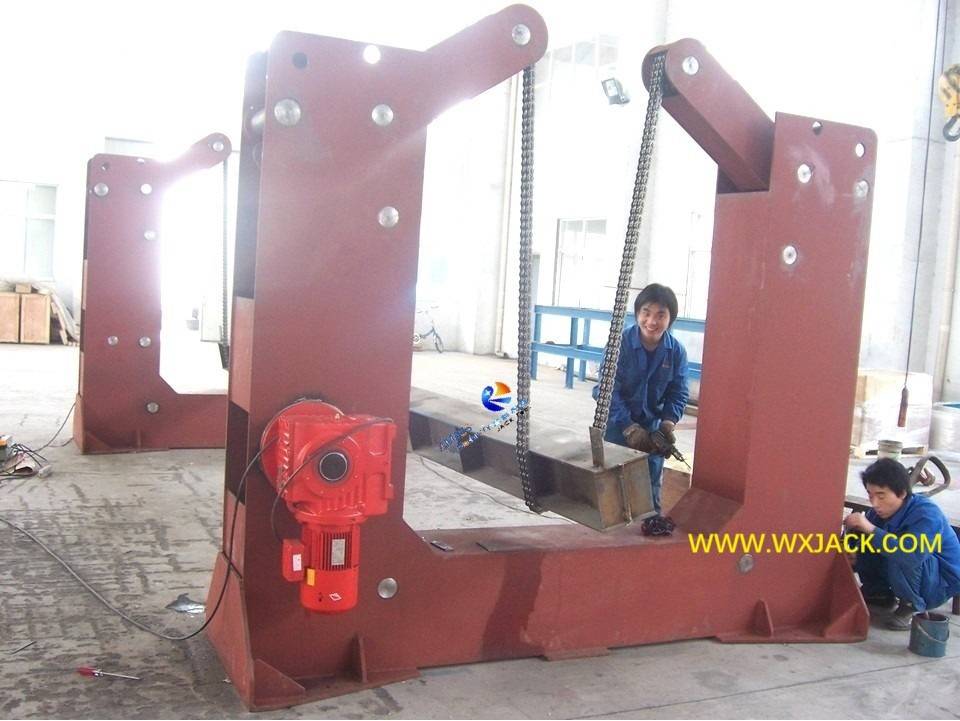

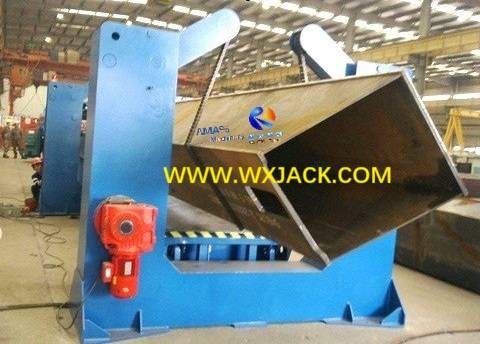

2 conjuntos de manipulador de tipo de cadena se organizan en un equipo integral y desmontable para volteo de haz de caja grande: ( Fig.7 )

6)  Operación: Igual que otro tipo de cadena y equipo de estructura de acero estilo rack rastro , esta máquina funciona en control remoto, que tiene una operación consistente y estable.

5.  Parámetros técnicos de la estructura de acero cuadro H Manipulador de tipo de cadena de vigas: Manipulador:
