1. Esquema de la máquina soldadora de tubos Wuxi JACK

1. Esquema de la máquina soldadora de tubos Wuxi JACK | 2. Máquina soldadora de tubos Wuxi JACK | 3. Máquina para soldar tubos traseros | 4. Máquina soldadora longitudinal y circunferencial de tuberías | 5. Máquina de soldadura circunferencial de tuberías | 5.1 Máquina de soldadura circunferencial de bridas de tuberías | 5.2 Máquina de soldadura circunferencial de cuerpo de cilindro compacto | 5.3 Máquina de soldadura circunferencial de brida de tubería pequeña | 6. Máquina de soldadura longitudinal | 7. Máquina de soldadura por puntos para tuberías | 8. Máquina soldadora de tubos internos

Amplia variedad de máquinas soldadoras de tuberías Wuxi JACK: Máquinas soldadoras circunferenciales de tuberías / Máquinas soldadoras traseras de tuberías / Máquinas soldadoras longitudinales de tuberías / Máquinas soldadoras por puntos de tuberías

A. Funciones y aplicaciones de la máquina soldadora de tuberías en diferentes escenarios:

1. Uso extensivo: La máquina soldadora de tuberías pertenece a una importante rama de Equipo de soldadura: En muchas industrias de gran escala y de servicio pesado, como calderas/petroquímicas/recipientes a presión/farmacéuticas/gas natural, etc., las piezas de trabajo cilíndricas: tuberías/tubos/cilindros/tanques se utilizan ampliamente como las materias primas más importantes;
2. Equipos de soldadura críticos: En consecuencia, la fabricación de una variedad de tuberías/tubos/bridas de tuberías implica una serie de pasos de tecnología de proceso, mediante la operación de varios diseños y modelos de máquinas soldadoras de tuberías;

**3. Máquina de soldadura trasera de tubos Wuxi JACK LHD1500: (Figura 1)**

Máquina de soldadura trasera de tubería Fig1 4

4. Clasificación principal de la máquina soldadora de tuberías Wuxi JACK y su uso:

1) CO2 soldadura posterior en la máquina de soldadura posterior de tuberías antes de terminar la soldadura de la superficie;
2) Soldadura circunferencial interna y externa con Máquina Soldadora Circunferencial de Tuberías;
3) La soldadura de toda la longitud se adquirió con la máquina de soldadura longitudinal de vigas/tubos;
4) Tubo indispensable que forma la máquina de soldadura por puntos de tubos;

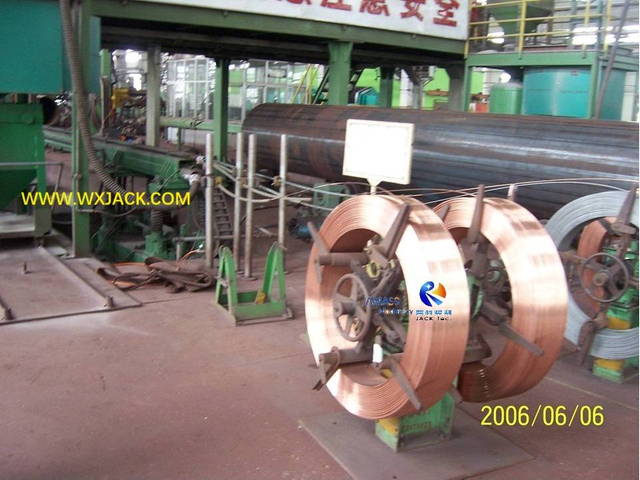

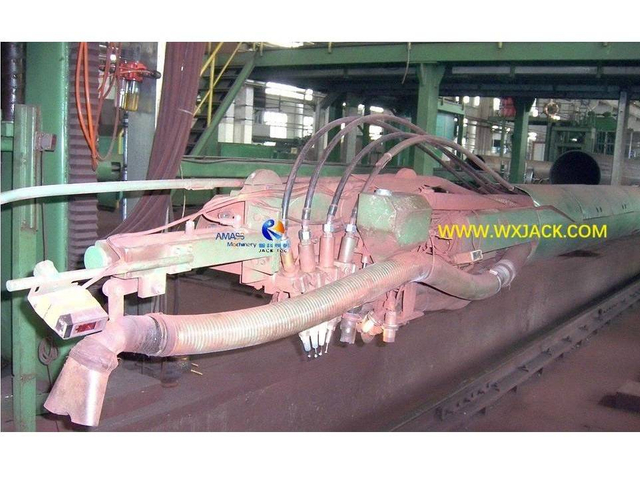

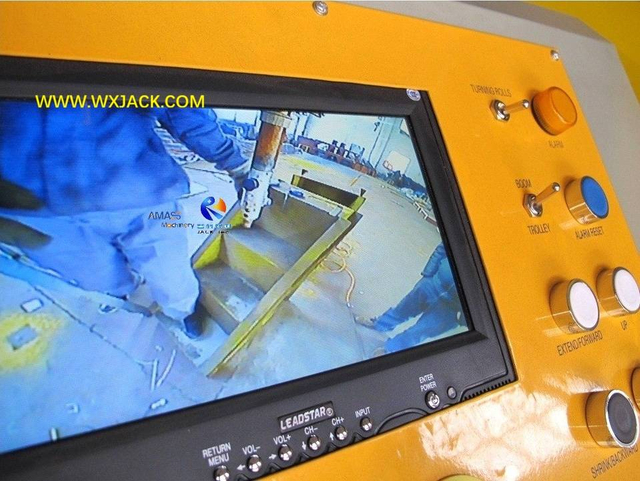

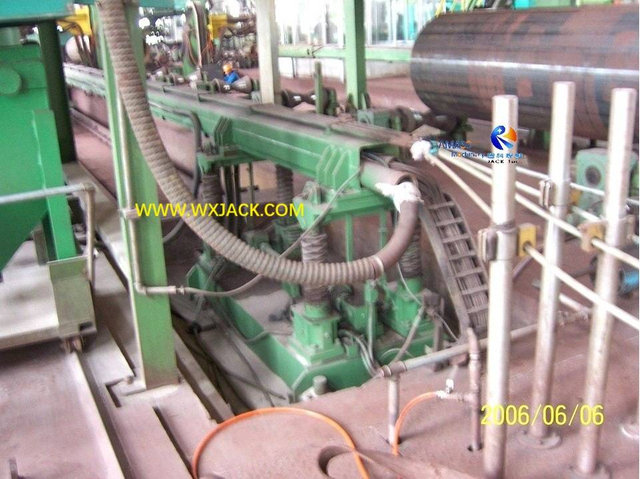

5) Soldadura longitudinal interna con Máquina Soldadora de Tuberías Internas, etc.

B. Características técnicas de la máquina soldadora de tubos Wuxi JACK:

1. Operación en diferentes tipos de máquinas soldadoras de tuberías:

Esto generalmente implica trabajo de asistente desde la adopción de Accesorio de soldadura.Como:
1) Mecanizado de ranuras de soldadura con antelación en los bordes de las piezas de trabajo;
2) Fijación de tuberías durante la soldadura, etc.;
3) Así como diferentes modelos de Manipulador de soldadura (columna y pluma de soldadura), para realizar soldadura de costura longitudinal interna y externa con máquina de soldadura longitudinal de tubos;

2. Amplio alcance de especificaciones de la máquina soldadora de tuberías:

Esto viene en una amplia gama de dimensiones generales:
1) De tan grande como 50 m de largo y 10 m de alto de la máquina soldadora longitudinal de vigas;
2) Para tan compacto como 1.500 mm de longitud y 1.500 mm de altura de la máquina de soldadura circunferencial de bridas de tubería hecha a medida;
3. Modo de soldadura flexible Se está adoptando en varios diseños de máquinas soldadoras de tuberías, según las condiciones prácticas y la demanda del cliente, que incluyen: CO₂ GMAW/ SAW (Soldadura por Arco Sumergido)/ TIG/ MIG/ GMAW...;
4. Revisión rápida Sobre estos importantes grupos de equipos de soldadura se ilustra en las diapositivas resumidas de la página web de 'Resumen sobre la máquina soldadora de tubos Wuxi JACK'.

Diferentes estructuras y modelos de la máquina soldadora de tubos Wuxi JACK

Máquina de soldadura trasera de tubería mediana y grande serie LHD

1. Aplicación y características técnicas de la máquina soldadora de tubos:

1) Uso y Aplicación: Máquina de soldadura trasera de tubería LHD1500 Es para completar la soldadura trasera en tuberías de diámetros medianos a grandes, en forma de Máquina de Soldadura Longitudinal.Esta máquina soldadora de tuberías se utiliza ampliamente en industrias y sitios de construcción de oleoductos/postes de luz eléctrica/construcción municipal/despliegue de tuberías, etc.;
2) Modo de soldadura en dicha máquina de soldadura de tuberías suele haber CO₂ soldadura con protección de gas;
3) corriente de soldadura es desde varios A hasta 500A;

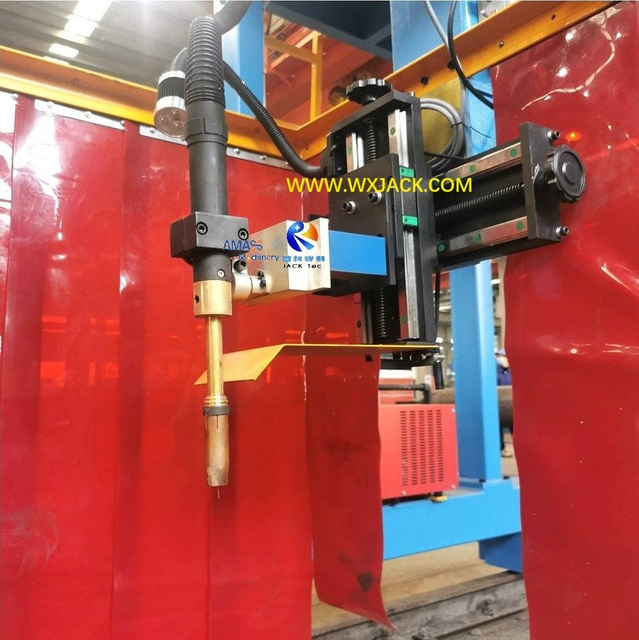

4) Dispositivo de giro del soplete de soldadura: Para gestionar y adquirir un ancho suficiente de la costura de soldadura posterior longitudinal, que se formará en la superficie externa del cuerpo de la tubería, esta máquina de soldadura posterior de tubería está equipada con un dispositivo de giro del soplete de soldadura, como se muestra en los 2 anteriores^{Dakota del Norte} foto;
5) Control de posición del soplete de soldadura: Para controlar con precisión la posición del soplete durante toda la operación de soldadura trasera, esta máquina para soldar tubos tiene deslizadores transversales precisos equipados en su mecanismo del soplete, como se muestra en la primera foto de arriba;

6) Unidad de refrigeración por agua del soplete de soldadura en la máquina de soldadura trasera de tubería serie LHD:

un fondo: Esta máquina soldadora de tuberías tiene CO₂ soldadura con protección de gas en modo continuo, que generará una gran cantidad de calor durante la soldadura y tendrá un efecto negativo en el rendimiento del soplete de soldadura;
b) Garantizar un funcionamiento estable a largo plazo. De la máquina soldadora de tuberías, el soplete está equipado con un sistema de caja de circulación de refrigeración por agua, como se muestra en los 2 anteriores^{Dakota del Norte} foto (Color rojo en la sección inferior lateral del marco principal de la máquina soldadora de tubos);
7) Protección ocular de los operadores: CO₂ La soldadura con protección de gas emite una fuerte luz de arco, que es perjudicial para la vista de las personas.Por esta razón, el soplete de soldadura de la máquina de soldadura posterior de tubos modelo LHD tiene una cortina de color rojo que lo rodea, como se muestra en los 2 anteriores^{Dakota del Norte} foto;
8) Función de hacer ranuras de soldadura: Como se muestra en los 3 anteriores^tercero fotoAntes de volver a soldarlas en la máquina soldadora de tuberías de la serie LHD, las placas de acero para fabricar tuberías deben biselarse primero. Fresadora de bordes serie XBJ, adquiriendo una ranura de soldadura en su lugar para facilitar la soldadura.

2. Bosquejo del diseño de la máquina soldadora de respaldo de tubería serie Wuxi JACK LHD:

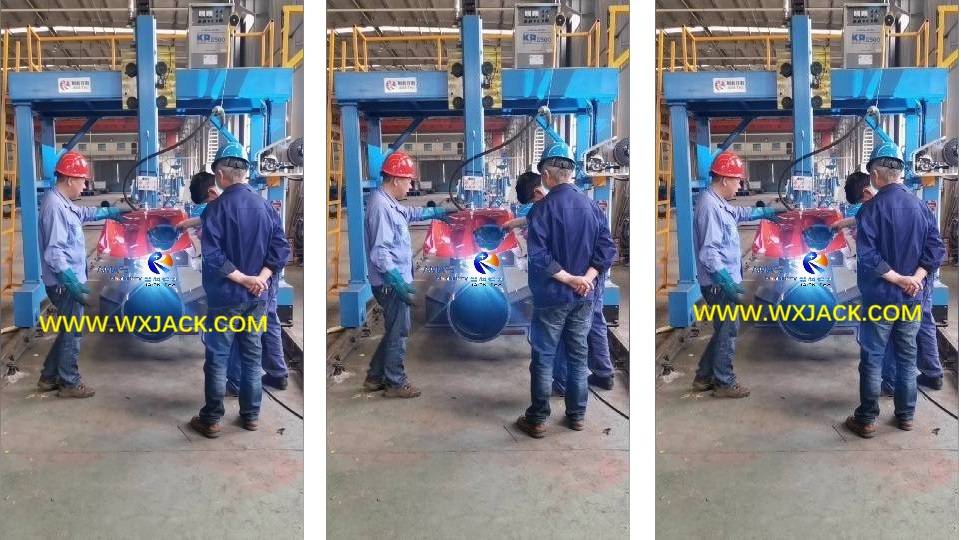

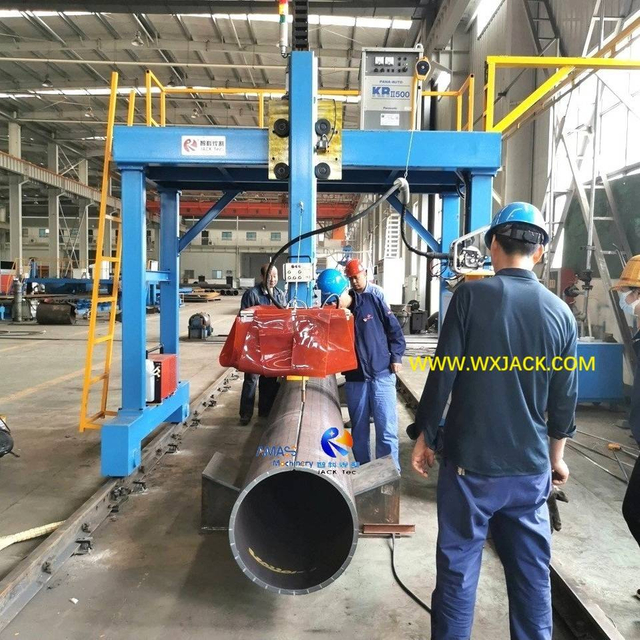

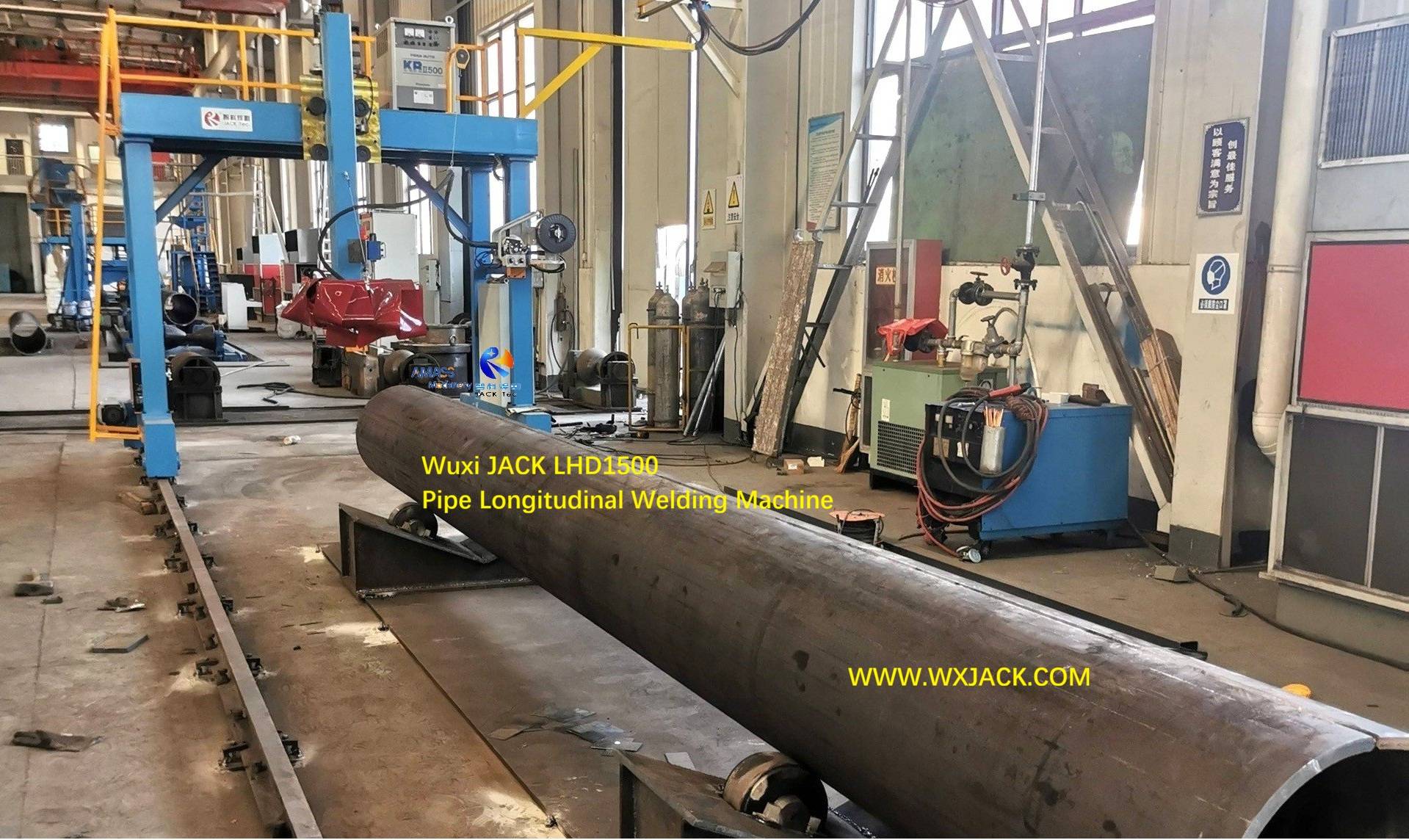

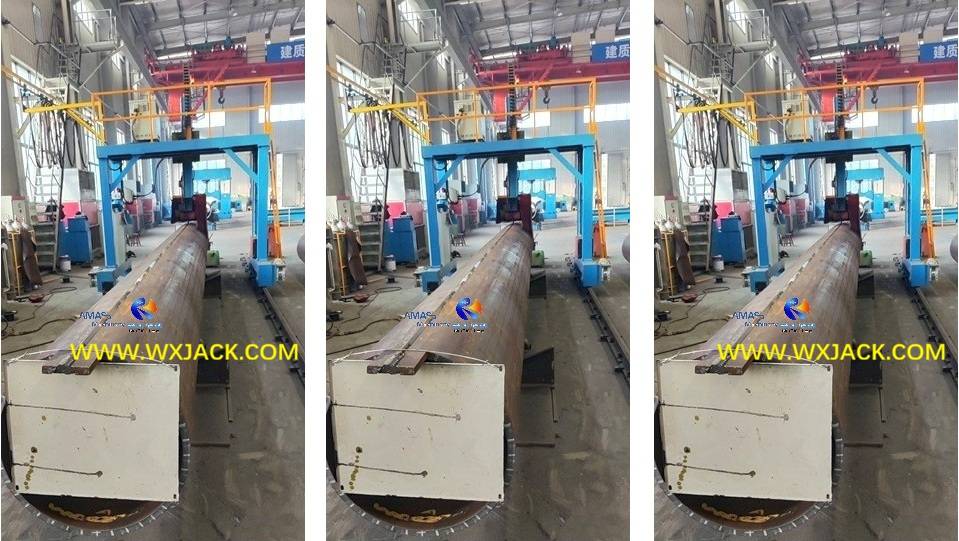

3. Vídeos de trabajo de la máquina soldadora de tubos con costura trasera Wuxi JACK LHD1500:

Máquina de soldadura trasera de 4 tubos 11

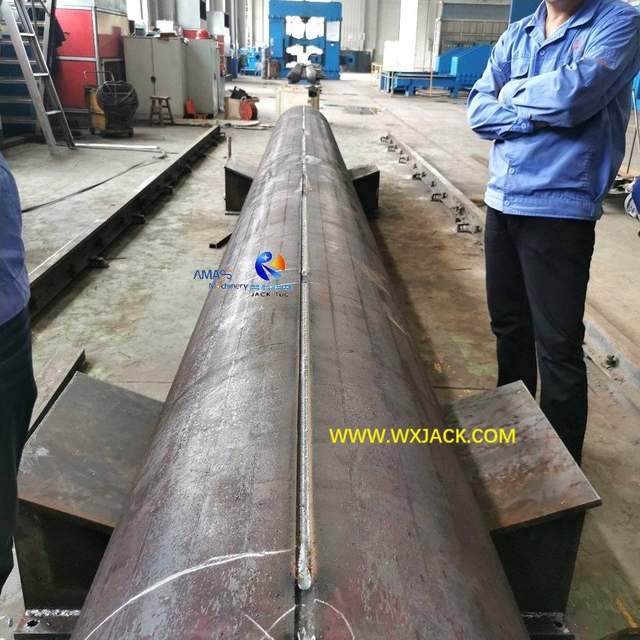

La máquina de soldadura trasera de tubería Wuxi JACK LHD1500 fabrica una pieza de tubería de Φ1000 mm en el taller del cliente

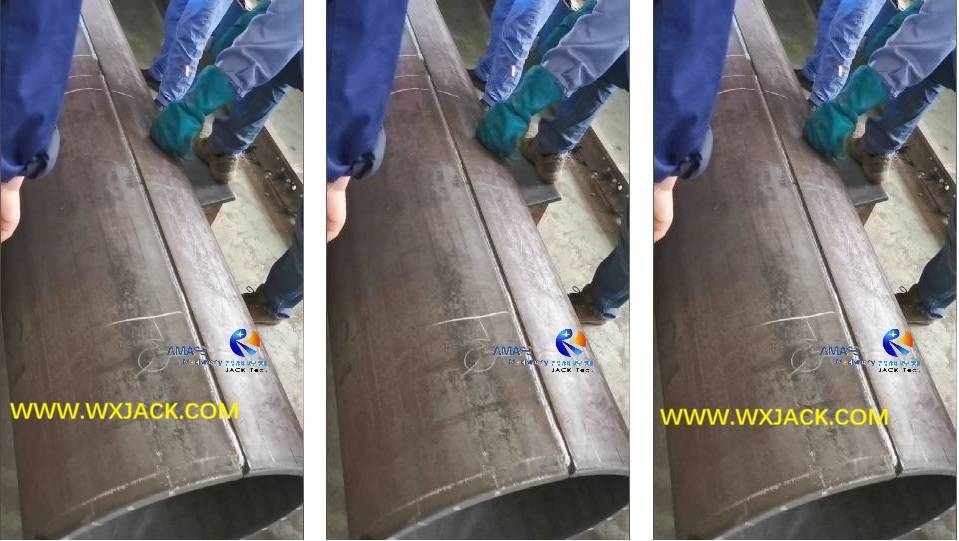

Tubería terminada y su costura de soldadura, producida con la máquina de soldadura longitudinal de tuberías Wuxi JACK

4. Parámetros técnicos de la máquina soldadora de respaldo de tubería serie Wuxi JACK LHD:

A continuación se detallan los parámetros técnicos de la máquina soldadora longitudinal de tubos Wuxi JACK LHD1500 para fines de respaldo:

Modelo de máquina soldadora de tubos	LHD1500
Rango de diámetro aplicable de tubería	Φ500－1500 mm
Rango de espesor de pared aplicable de tubería	12 ~ 25,4mm
Longitud aplicable de tubería	6 ~ 12 metros
Tramo del riel del pórtico	2500 milímetros
Longitud del riel del pórtico	15000 milímetros
CO₂ Velocidad de soldadura trasera	240 ~ 2400 mm/min.
Alcance oscilante de soldadura	0 ~ 35 milímetros
Posición de soldadura en tubería	12 en punto
CO₂ Fuente de alimentación para soldadura	NB-500HD
Tamaño del alambre de soldadura	φ1,2－1,6 mm
Potencia total de la máquina soldadora de tubos	4 kilovatios
CO clasificado₂ Capacidad de suministro de energía para soldadura	250 KVA

Máquina de soldadura longitudinal y circunferencial para tubos pequeños y medianos serie LH

1. Funciones y especificaciones de la máquina soldadora de tubos longitudinales y circunferenciales modelos LH:

1) Funciones dobles: Este diseño especial Máquina de soldadura longitudinal y circunferencial de tubos serie LH cumple ambos externo soldadura circunferencial, y soldadura longitudinal externa en tubos de pieza de trabajo;
2) Soldadura circunferencial: En esta máquina soldadora de tubos longitudinales y circunferenciales generalmente se usa para soldadura de bridas de tuberías;
3) Soldadura longitudinal: En esta máquina soldadora de tubos compacta se utiliza generalmente para la fabricación de acabados de tuberías, a lo largo de su cuerpo longitudinal;
4) Piezas de trabajo aplicables Para esta máquina soldadora longitudinal y circunferencial de tuberías se trata de tuberías de tamaño pequeño a mediano: Diámetro de Φ200mm a Φ500mm; Longitud de 300 mm hasta 1.600 mm.Hay disponibles otros tamaños de tuberías para la máquina soldadora de tuberías;

2. Especialidades técnicas de la máquina soldadora longitudinal y circunferencial de tubos serie LH:

1) Modos de soldadura En esta máquina soldadora de tuberías puede haber cualquier tipo necesario: SAW (soldadura por arco sumergido) / CO₂ gas de protección/ TIG/ MIG...;

2) Tubería que se fija en una máquina soldadora longitudinal y circunferencial de tuberías:

Esto se puede adquirir en ambas direcciones:
a) Eje Y: Longitud de la tubería a lo largo de una vía horizontal longitudinal, que se realiza con un lado fijo y el otro lado móvil;
b) Eje V: El diámetro de la tubería a lo largo de la dirección vertical axial, mediante el soplete se mueve hacia arriba y hacia abajo;
3) Velocidad de trabajo (velocidad de soldadura) se gestiona con inversores de CA y se visualiza en display intuitivo, en los modelos LH Máquina de Soldadura Longitudinal y Circunferencial de Tubos;
4) Operación de soldadura se lleva a cabo, con la consola de control de la fuente de alimentación de soldadura y el control remoto de la máquina soldadora de tuberías;
5) Posición del soplete se gestiona con precisión para garantizar un alto nivel de calidad de soldadura de la máquina soldadora longitudinal y circunferencial de tuberías, con introducción de guías transversales y guías lineales de alta precisión;

3. Vídeos en ejecución de la máquina soldadora de tubos longitudinales y circunferenciales modelos Wuxi JACK LH:

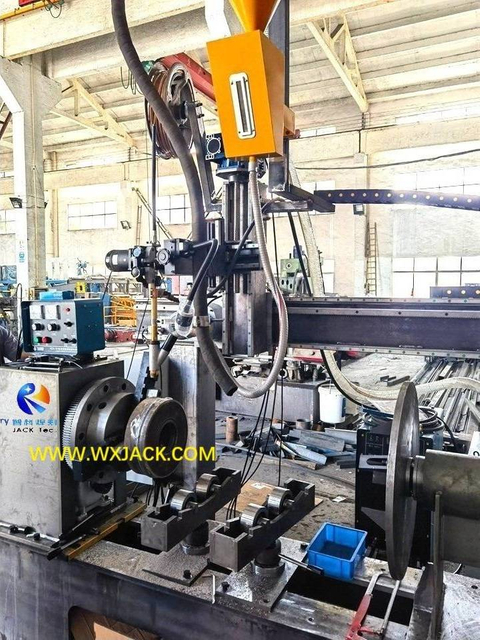

Pieza de prueba de soldadura de brida de tubería, en proceso de validación en Wuxi JACK exportado a Rusia Máquina de soldadura longitudinal y circunferencial de tubería LH50

4. Bosquejo del diseño de la máquina soldadora longitudinal y circunferencial de tuberías Wuxi JACK LH50:

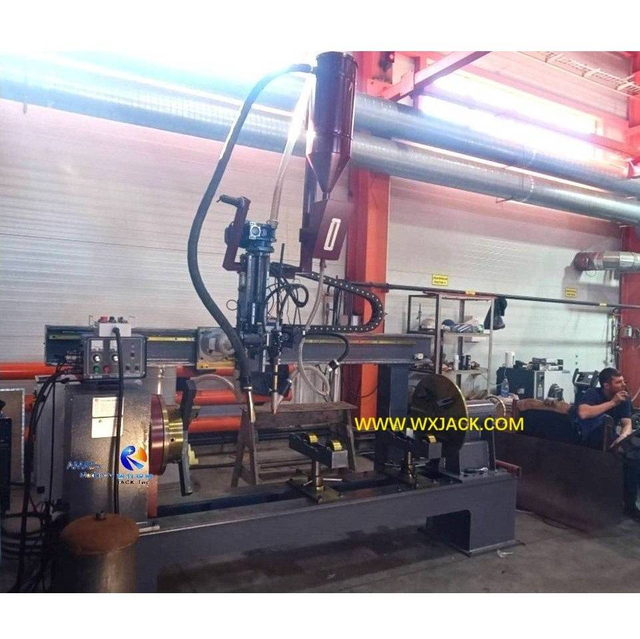

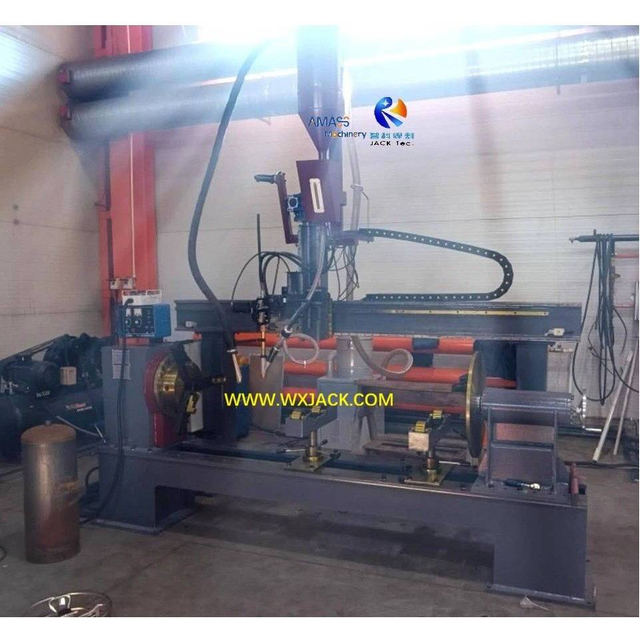

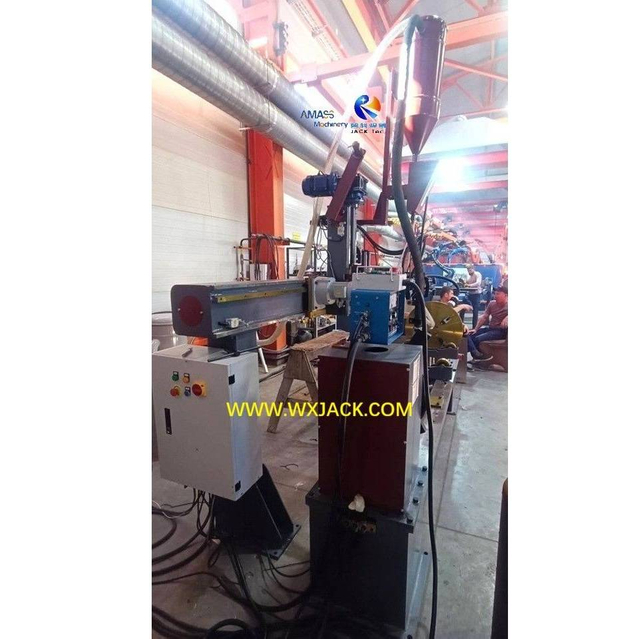

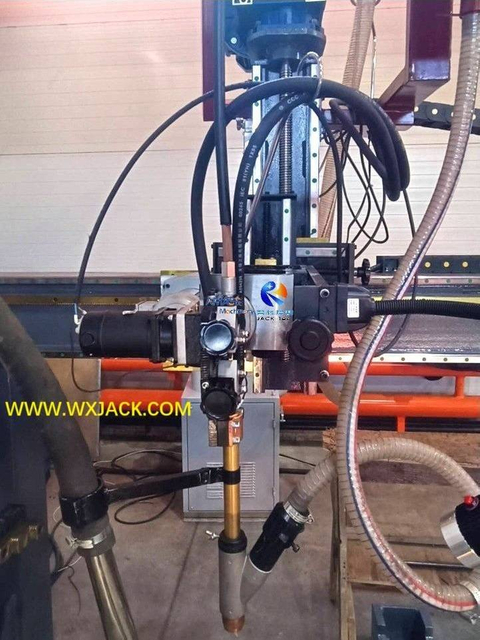

Máquina de soldadura longitudinal y circunferencial de tuberías LH50 2023-4-20

5. Parámetros técnicos de la máquina soldadora circunferencial y longitudinal de tubos serie LH:

Modelo de máquina soldadora longitudinal y circunferencial de tuberías.	LH50	Nota
Rango de diámetro de tubería aplicable	Φ200 milímetro ~Φ500 milímetro
Rango de longitud de tubería aplicable	300 milímetros ~1600 milímetros
Rotar velocidad lineal (velocidad de soldadura)	100-1000 mm/min.	Control del inversor de CA VFD
Velocidad de movimiento del soplete de soldadura longitudinal	100-1000 mm/min.	Control del inversor de CA VFD
Unidad de soporte de rotación de tubería	2 juegos de altura de ajuste manual
Motor de elevación vertical del soplete de soldadura	200 vatios
Unidad de ajuste de la antorcha de soldadura	1 juego, tridimensional	Alrededor de 100 mm de carrera
Mandril de tres mordazas con lado giratorio de tubo	1 juego
Modo de soldadura	SIERRA/ TIG/ MIG/ GMAW

Máquina de soldadura circunferencial de tuberías

Partes de trabajo y funciones de la máquina soldadora circunferencial de tuberías:

1. Rol: La soldadura circunferencial es un paso indispensable en el proceso de fabricación de todos los tipos de tuberías/tubos/bridas de tuberías.Este paso se logra mediante varios tipos y modelos de Máquina Soldadora Circunferencial de Tuberías;
2. Modos de soldadura: La máquina de soldadura circunferencial de tuberías realiza soldadura interna y externa en los modos de soldadura SAW/revestimiento de correas/CO₂ soldadura / GMAW, etc.

3 productos de la máquina soldadora circunferencial de tuberías:

La máquina de soldadura circunferencial de tuberías viene en una variedad de formas de diseño y fabricación especiales.Aquí recogemos 3 tipos de diseño a continuación:

Navegación en 'Soldadora circunferencial de tubos'

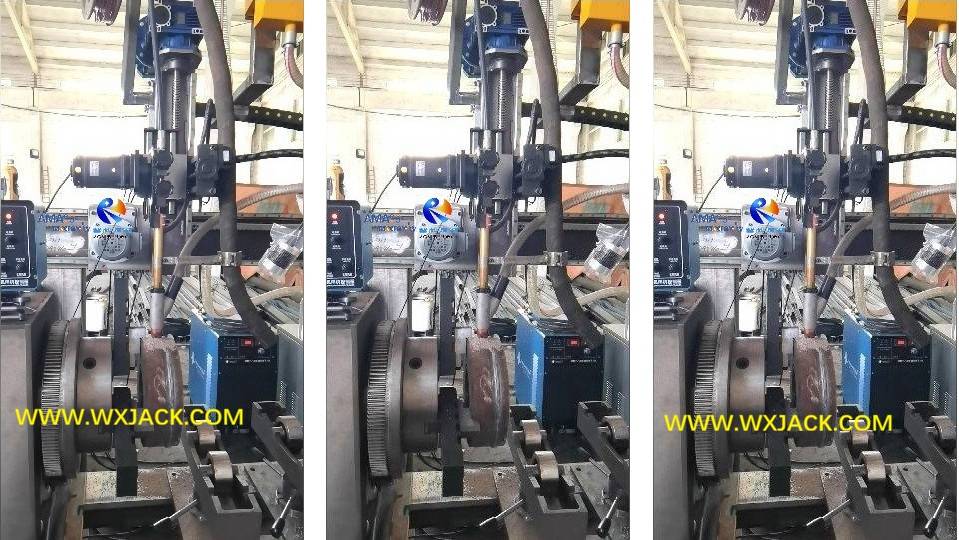

4.1 Máquina de soldadura circunferencial interna y externa de bridas de tubería

4.1 Máquina de soldadura circunferencial interna y externa de bridas de tubería | 4.2 Máquina de soldadura circunferencial de cuerpo de cilindro pequeño para revestimiento de correa: | 4.3 Máquina de soldadura circunferencial de brida de tubería pequeña:

1. Máquina de soldadura circunferencial de bridas de tuberías internas y externas:

1) Uso: Este servicio mediano Máquina de soldadura circunferencial de brida de tubería se puede utilizar para realizar soldaduras circunferenciales internas y externas en tuberías al mismo tiempo;
2) Células de ejecución: Hay 2 piezas de soplete de soldadura en un juego de la máquina de soldadura circunferencial, para realizar soldadura interna y externa simultáneamente;

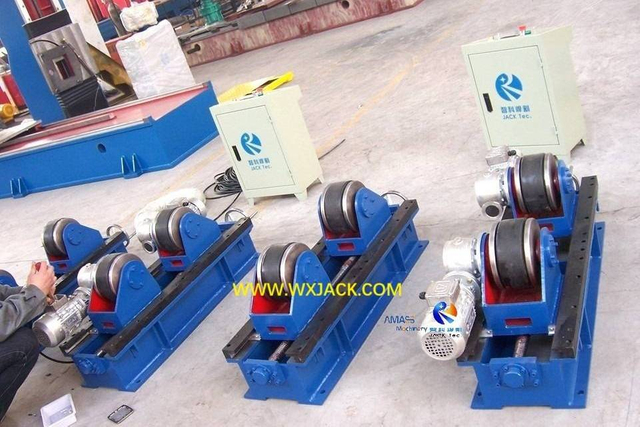

3) Retención y rotación del tubo de la pieza de trabajo: Hay 2 juegos de rotadores de soldadura instalados a lo largo de la base horizontal mecánica de la máquina de soldadura circunferencial de bridas de tubería.La posición de los Rotadores de Soldadura se puede ajustar manualmente a lo largo de su carril guía, según la longitud de la pieza de trabajo;
4) Velocidad de soldadura: La velocidad lineal de rotación de los rodillos giratorios en los rotadores de soldadura es igual a la velocidad de soldadura en la máquina de soldadura circunferencial de bridas de tuberías.Esta velocidad se controla con un inversor de CA y se muestra en tiempo real durante el trabajo;
5) Posición de soldadura: La soldadura en esta máquina soldadora circunferencial de bridas para tuberías se realiza en forma de soldadura de filete MIG de 45°.

Parámetros técnicos de la máquina de soldadura circunferencial de bridas de tuberías internas y externas:

Modo de soldadura de la máquina de soldadura circunferencial de brida de tubería	GMAW CO₂o MIG
Fuente de alimentación para soldadura Máx. Actual	500 A
Corriente de soldadura	300 ~ 400 A
Velocidad lineal giratoria de brida de tubería (Velocidad de soldadura) Rango	200 ~ 800 mm/min.
Diámetro de brida de tubería	200 ~ 600 milímetros
Longitud total de la brida de la tubería	Hasta 5.000 mm

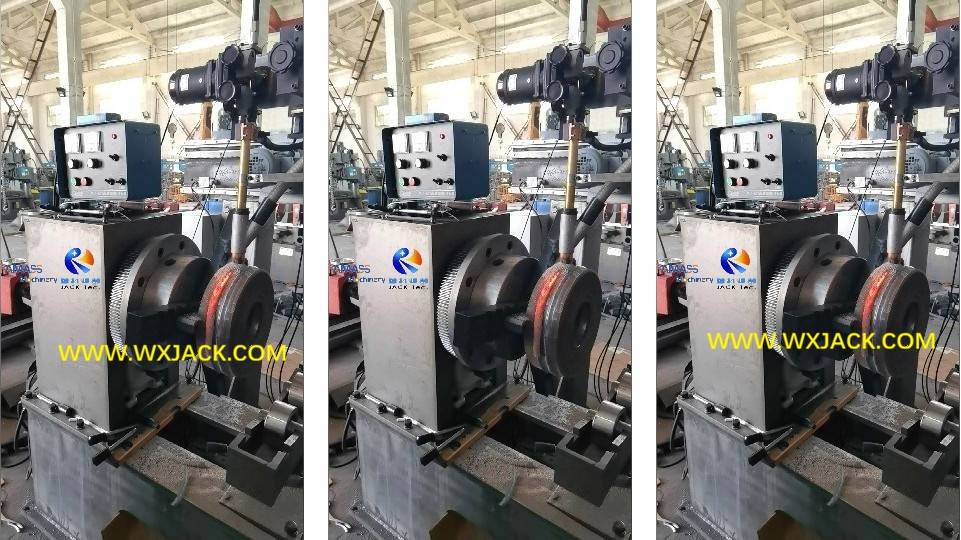

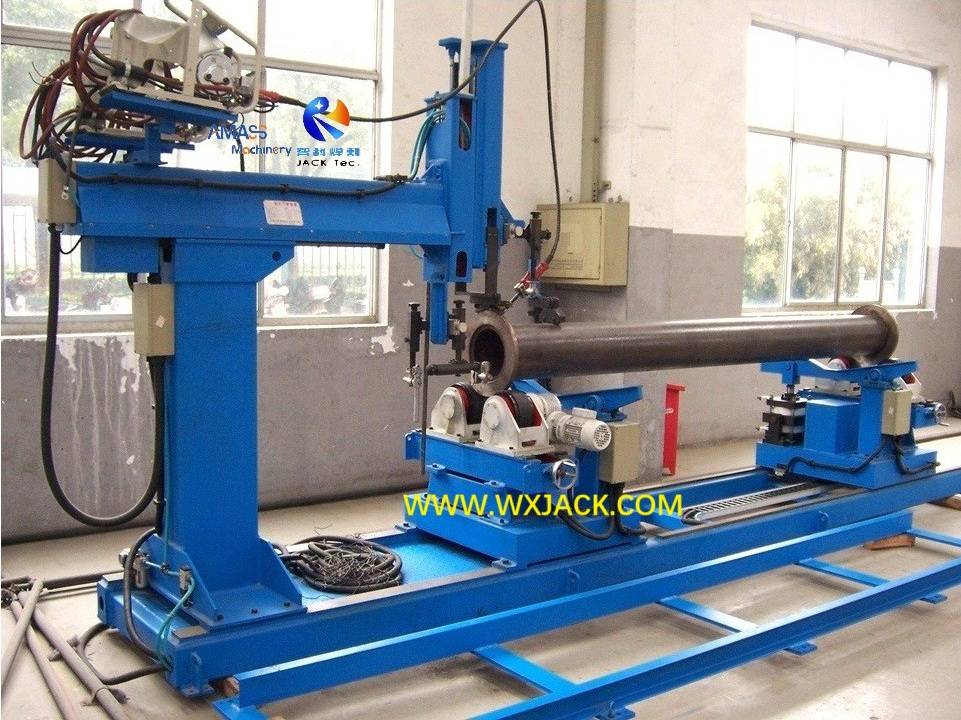

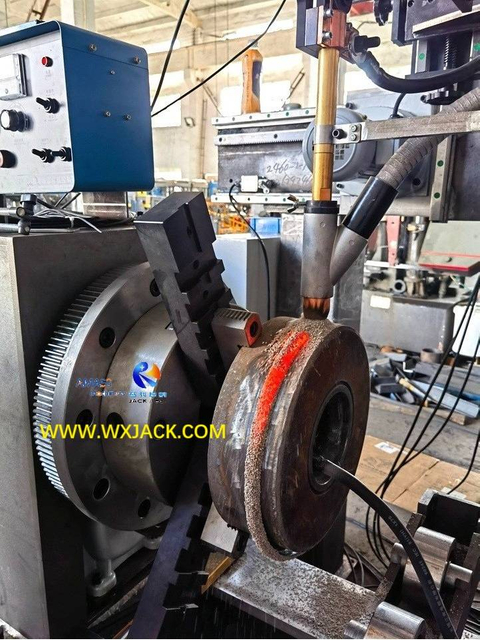

1 soldadora circunferencial de brida de tubo

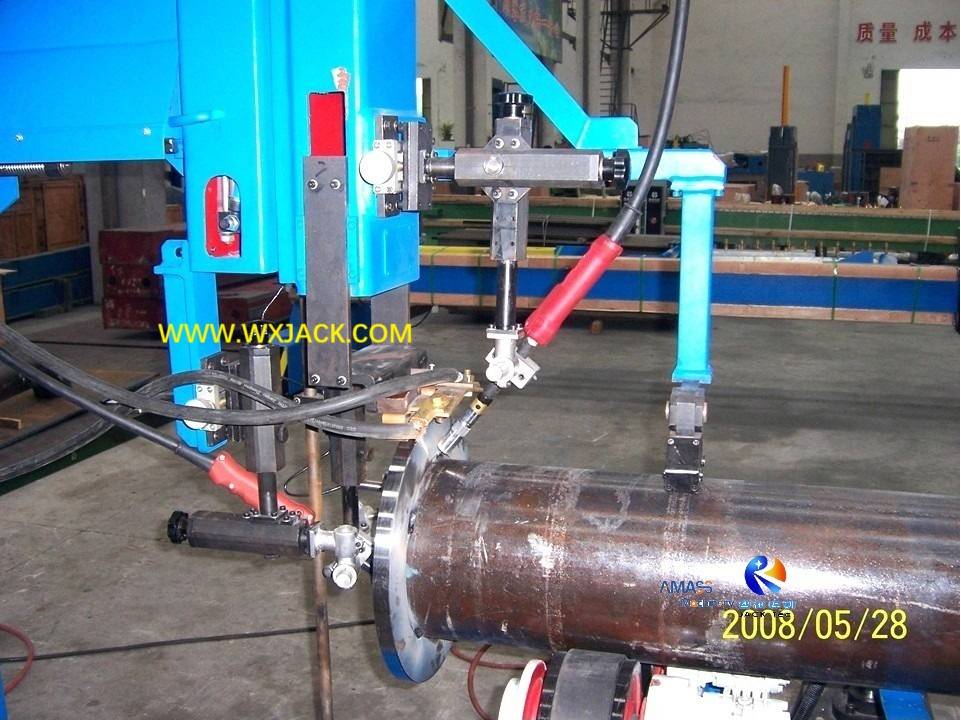

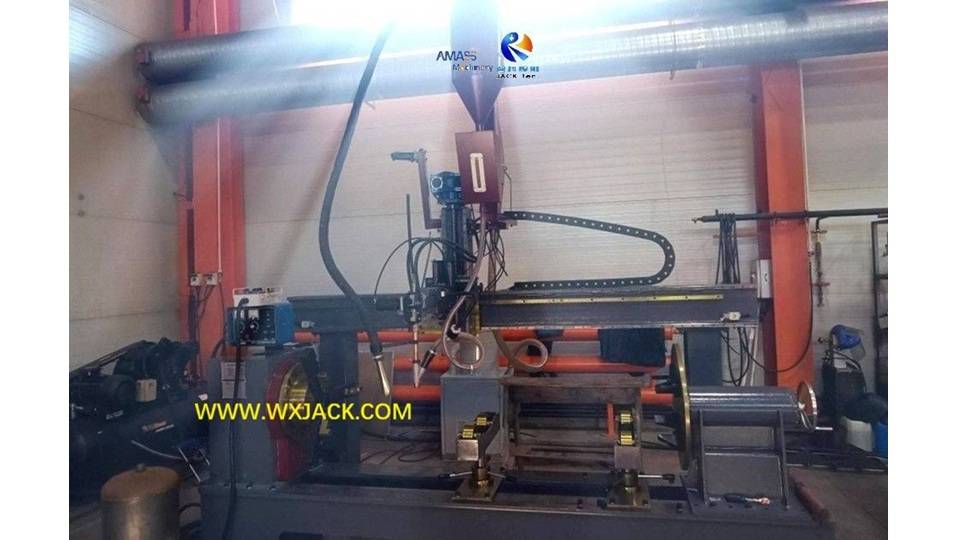

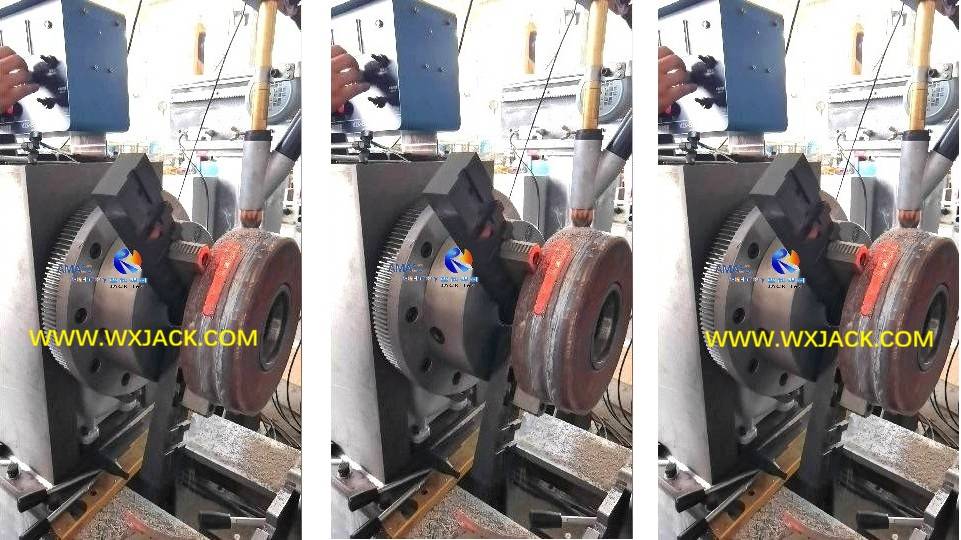

Soldadora circunferencial de brida de 2 tubos

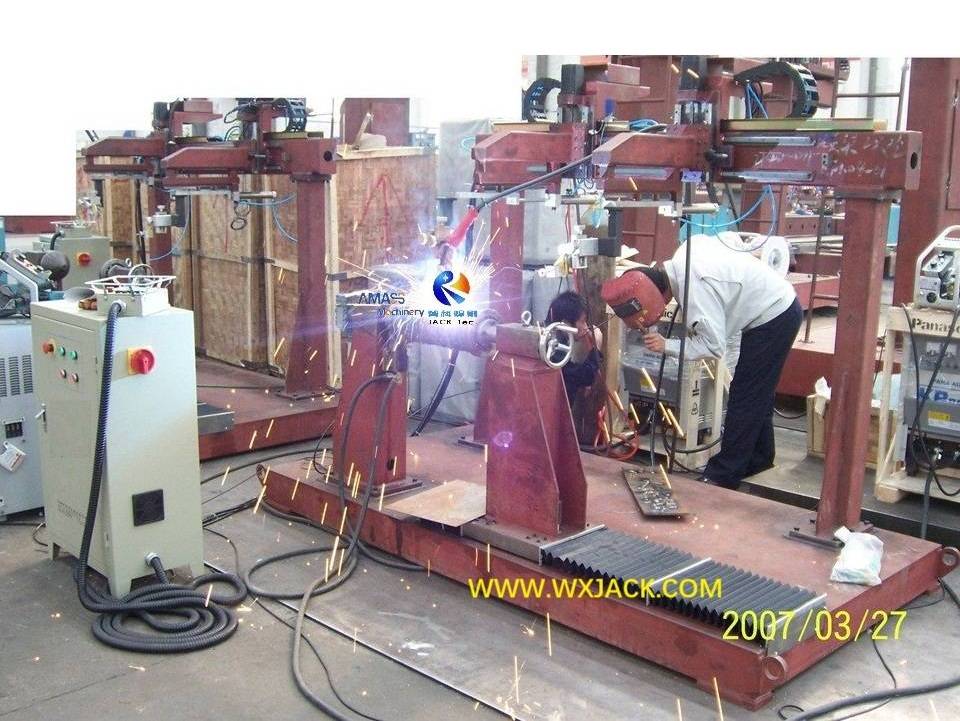

2. Máquina de soldadura circunferencial de cuerpo de cilindro compacto para revestimiento de correas:

1) Característica de estructura: Como se muestra en la foto de la izquierda., hay 2 piezas de brazo extensible y el correspondiente carro del soplete en un juego de tamaño compacto Máquina de soldadura circunferencial de cuerpo de cilindro pequeño.Así, las piezas de trabajo se pueden soldar en ambos extremos al mismo tiempo;
2) Operación de soldadura: Las 2 piezas del brazo extensible tienen el propósito de alimentar y retirar el soplete de soldadura, antes y después de soldar en la máquina de soldadura circunferencial de aplicación cilíndrica.Esto tiene como objetivo evitar la colisión entre el soplete y la pieza de trabajo;
3) Adecuación de longitudes variables de tubería: En esta máquina soldadora circunferencial de tuberías, el bastidor de soporte vertical de la pieza de trabajo se puede ajustar a lo largo del riel inferior, en la plataforma de la máquina soldadora de tuberías, atendiendo a diferentes longitudes del cuerpo del cilindro;
4) Modo de soldadura: In la foto de la izquierda, el cuerpo del cilindro pequeño se estaba recubriendo con correas o soldando en esta máquina de soldadura circunferencial.

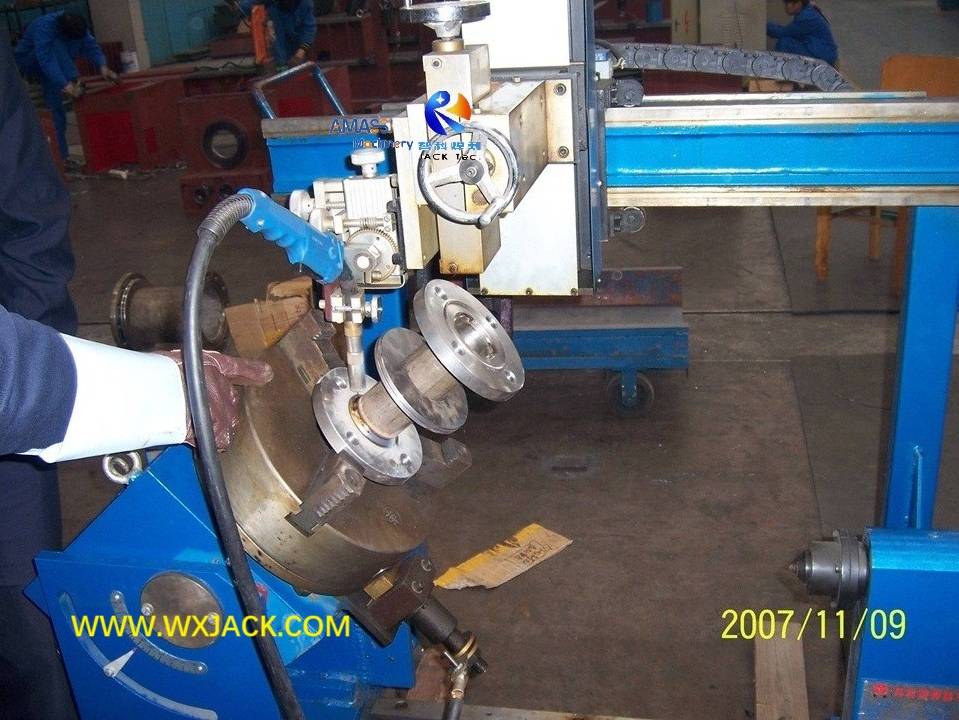

3. Máquina de soldadura circunferencial de brida de tubería pequeña:

1) Uso: Este conjunto de Máquina de soldadura circunferencial de brida de tubería pequeña está específicamente diseñado para realizar soldaduras circunferenciales en bridas pequeñas;

2) Especialidad estructural de esta máquina de soldadura circunferencial:

a) Como se muestra en la foto de la derecha, hay un conjunto de pequeños posicionadores de soldadura ensamblados en el extremo izquierdo del cuerpo del equipo de soldadura, que sirven como plataforma de rodillos para la pieza de trabajo;
b) De esta manera, el ajuste de la posición angular de la pieza de trabajo, para lograr la soldadura en la posición óptima, se puede realizar en la máquina soldadora de tuberías;
c) Ángulo de inclinación: La brida de tubería en esta máquina de soldadura circunferencial se puede ajustar dentro del rango de 0°~45°;
3) Posición de soldadura: En consecuencia, el soplete de soldadura en esta máquina de soldadura circunferencial se mantiene a 90° en posición vertical hacia abajo en todo momento.

Parámetros técnicos de la máquina de soldadura circunferencial de brida de tubería pequeña de tamaño compacto:

Modo de soldadura de Máquina de soldadura circunferencial de brida de tubería	GMAW CO₂o MIG
Fuente de alimentación para soldadura Máx. Actual	500 A
Corriente de soldadura	300 ~ 400 A
Velocidad lineal giratoria de brida de tubería (Velocidad de soldadura)	200 ~ 800 mm/min.
Diámetro de brida de tubería	100 ~ 400 milímetros
Rango de inclinación de la pieza de trabajo	0°~ 45°
Longitud total de la pieza de trabajo	Hasta 1000mm

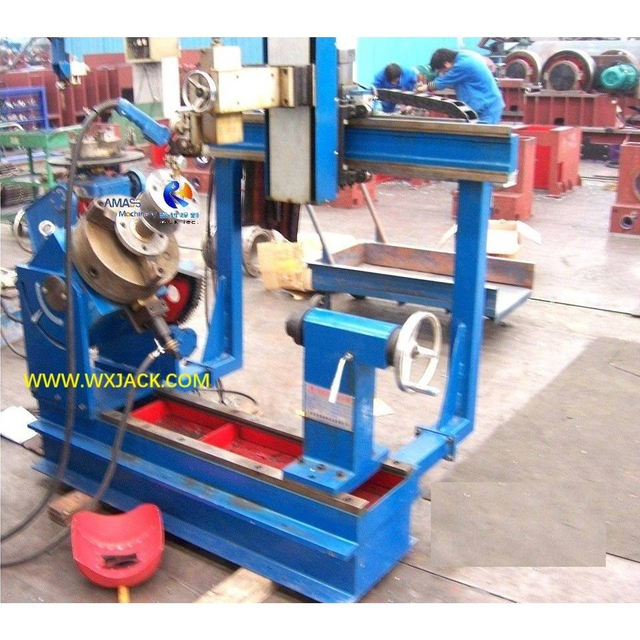

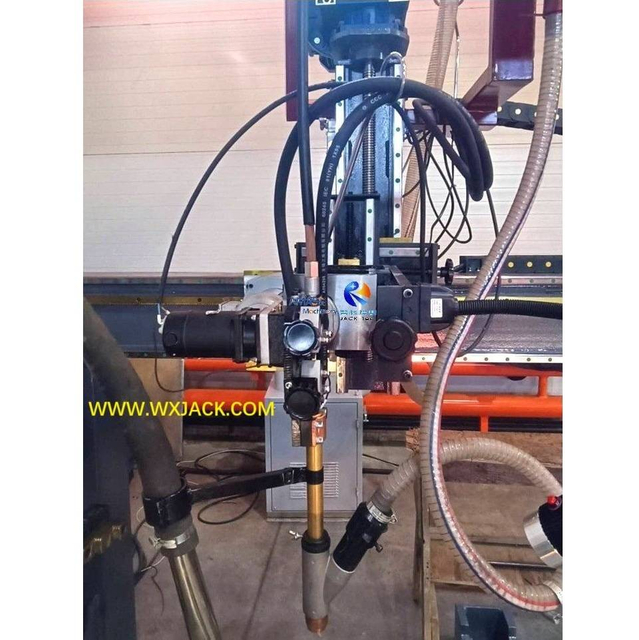

Soldadora circunferencial de brida de 3 tubos

Máquina de soldadura longitudinal de tubos y vigas grandes para producción de vigas

1. Piezas de trabajo aplicables y lugar de aplicación de la máquina soldadora longitudinal de línea de producción de vigas:

1) Piezas de trabajo aplicables: La viga de estructura de acero/viga de sección transversal de área grande con una longitud súper larga es un tipo de pieza de trabajo importante para la fabricación y construcción de diversas producciones de maquinaria de gran tamaño, que deben fabricarse con vigas/tubos de gran tamaño. Máquina de soldadura longitudinal de producción de vigas;
2) Especificaciones típicas: El tamaño típico de la sección transversal de estas piezas de trabajo: 2.400 mm de ancho por 2.400 mm de ancho, con longitud hasta 49m;
3) Industrias adecuadas: Estas vigas de gran sección y longitud son piezas de trabajo indispensables en industrias de: maquinaria portuaria/grúas de elevación/construcción de puentes/despliegue de carreteras.

2. Características técnicas de la máquina de soldadura longitudinal para producción de vigas, tubos y vigas grandes:

1) Carros de Soldadura en Simetría: Teniendo en cuenta el enorme tamaño de la pieza de trabajo y, por tanto, de la máquina en sí, que es muy difícil de acceder para las personas que caminan, la soldadura automática en esta máquina de soldadura longitudinal de vigas grandes se realiza mediante 2 juegos de carros móviles accionados por motor, que se despliegan en ambos lados. de la pieza de trabajo en paralelo;

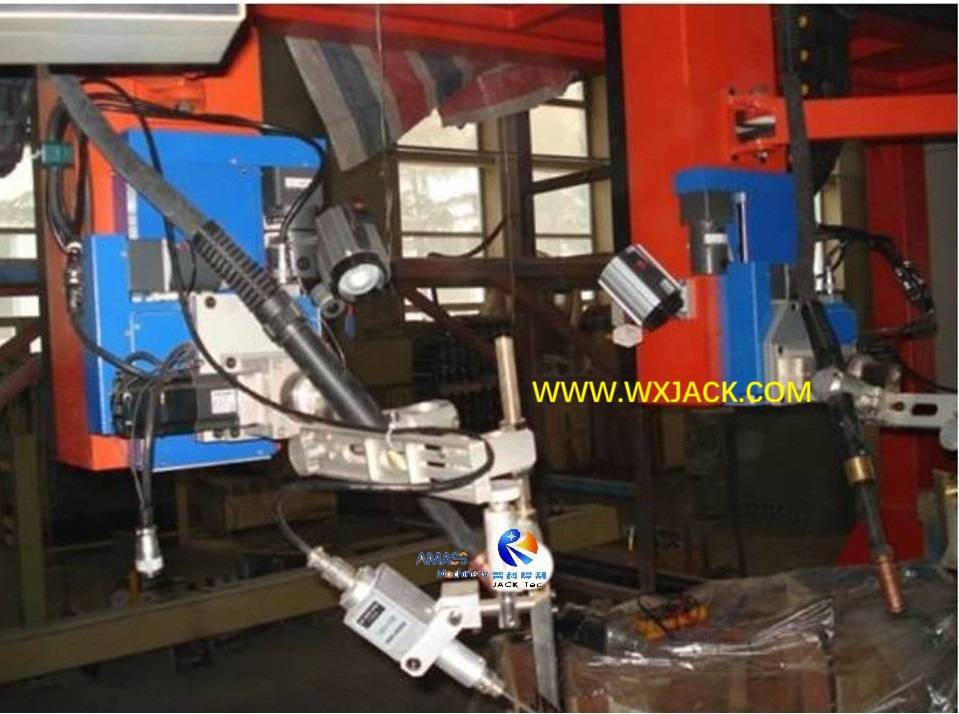

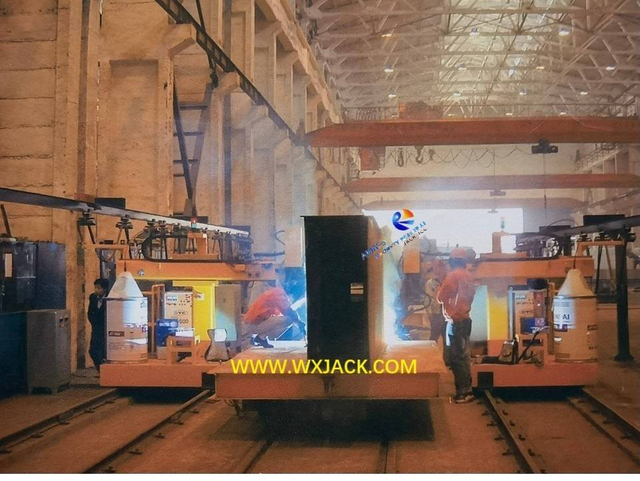

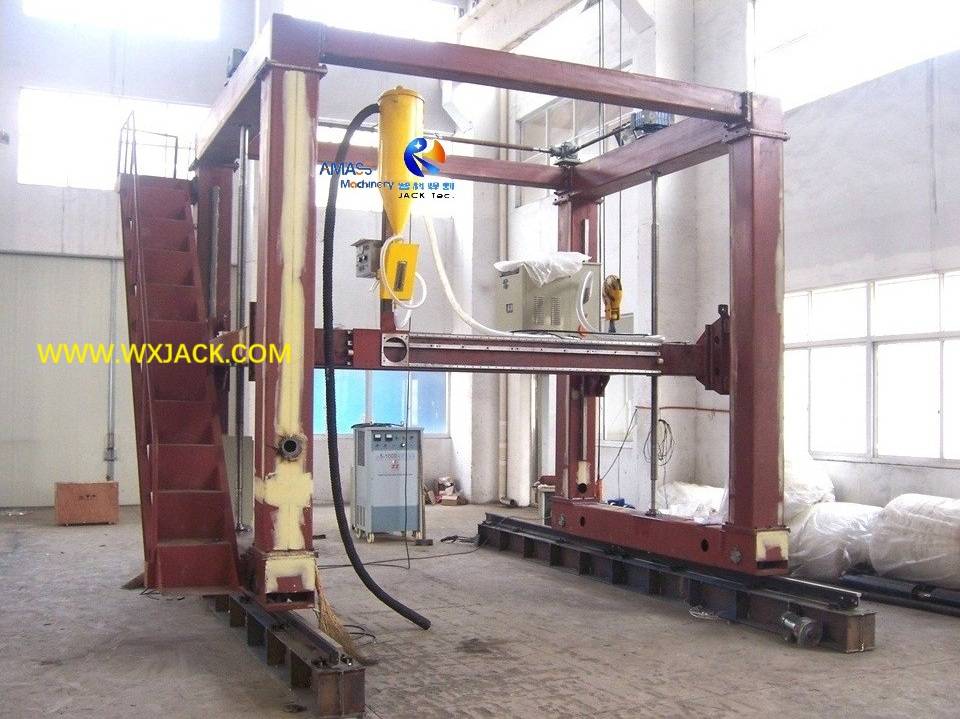

**Carro de soldadura y 2 piezas de soplete de soldadura dispuestos simétricamente en la máquina de soldadura longitudinal de vigas/tubos: (Figura 1)**

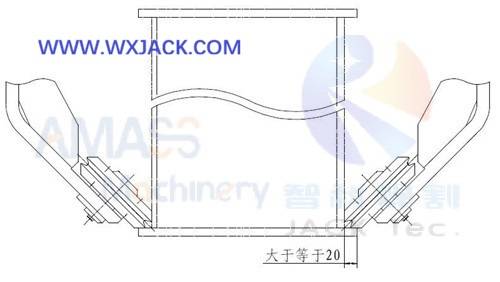

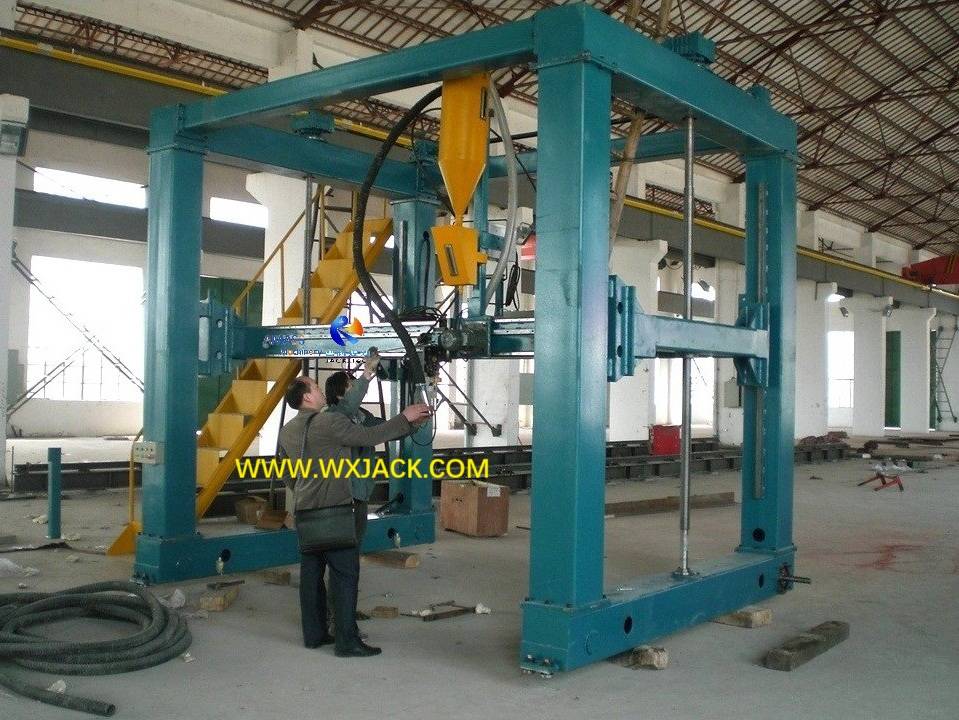

Máquina de soldadura longitudinal de vigas Fig1(1)

2) Modo de soldadura: Para cumplir con el requisito de costura de soldadura de alta resistencia generada por la máquina soldadora de tuberías, el modo de soldadura de CO continuo₂ GMAW se adopta en esta máquina de soldadura longitudinal de vigas / vigas grandes, que tiene el mejor grado de valor de resistencia al impacto de soldadura (IK);
3) Garantía de seguridad con control de enclavamiento eléctrico: En vista del control eléctrico de la máquina soldadora de tubos, existe un interbloqueo entre los 2 juegos de carros de viaje y sus unidades de soldadura instaladas, durante todo el período de funcionamiento oficial de la máquina soldadora longitudinal de vigas/vigas.

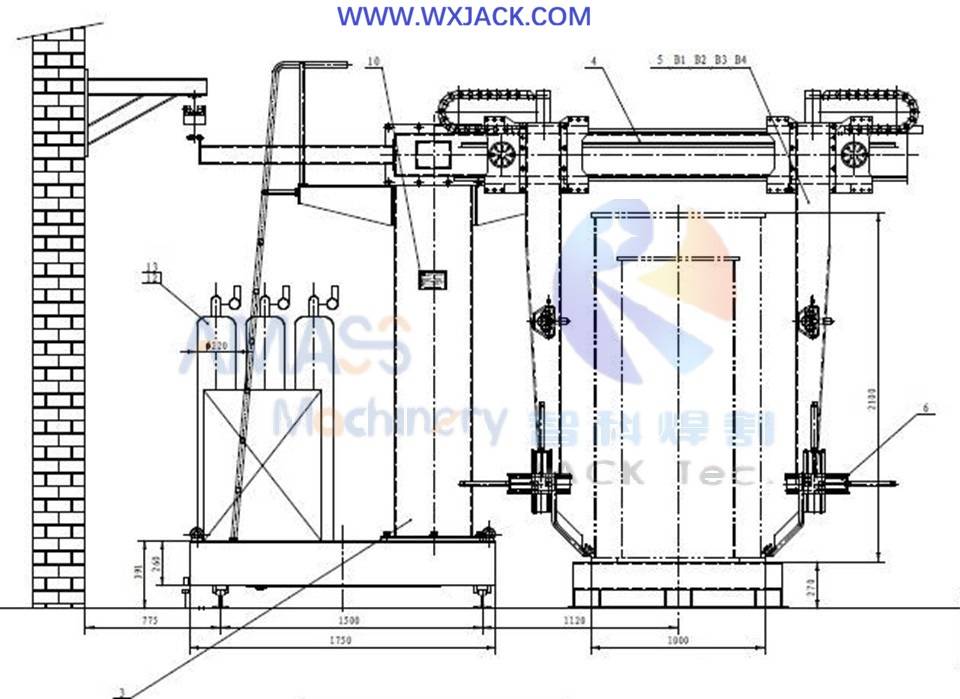

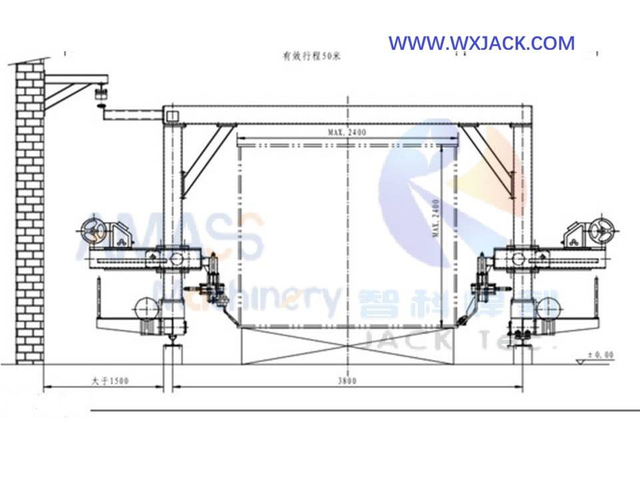

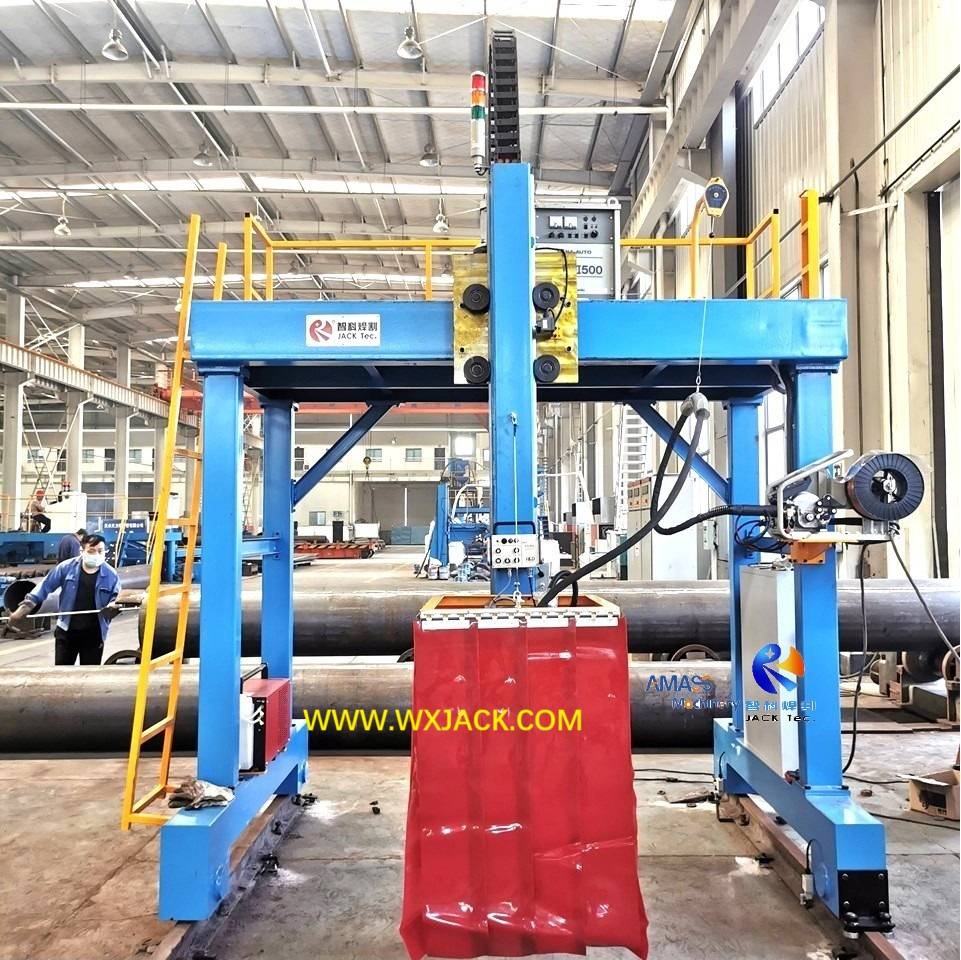

3. Bosquejo del diseño de la máquina de soldadura longitudinal de la línea de producción de vigas/vigas Wuxi JACK:

Máquina de soldadura longitudinal de vigas de tubos D

4. Parámetros técnicos de la máquina soldadora longitudinal de tubos de vigas grandes de la línea de producción de vigas:

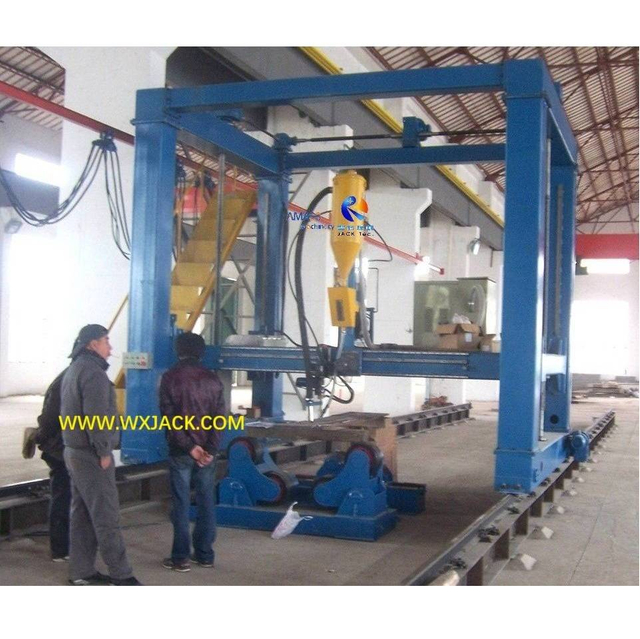

Máquina de soldadura longitudinal de 4 vigas

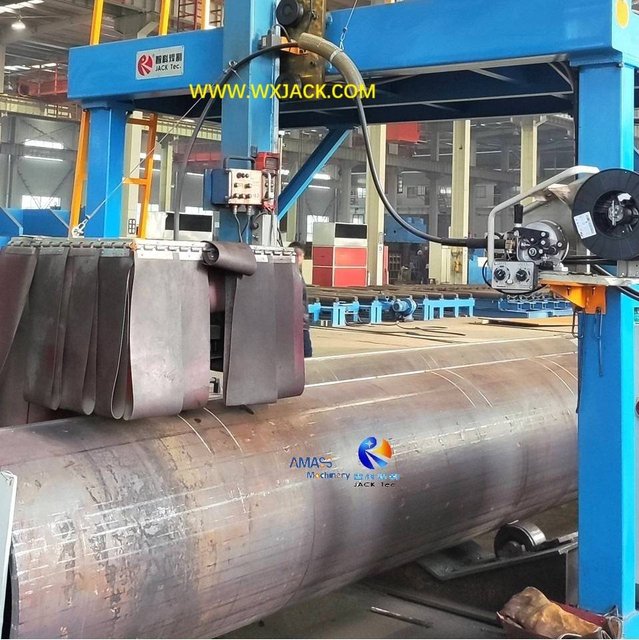

Máquina de soldadura longitudinal de 5 vigas

A continuación se detallan los parámetros técnicos de la máquina de soldadura longitudinal de vigas/vigas grandes Wuxi JACK:

Pieza de trabajo máx.Longitud en Máquina de soldadura longitudinal de vigas / vigas	49metros
Sección transversal de la pieza de trabajo Máx. Ancho	2.400 milímetros
Sección transversal de la pieza de trabajo Máx.Longitud	2.400 milímetros
Pieza de trabajo máx.Comba	80 milímetros
Extensión de placa base para soldadura por puntos	≧ 20 milímetros
Velocidad de desplazamiento del pórtico (Velocidad de soldadura)	200 ~ 4000 mm/min.
Carrera de movimiento transversal del brazo de soldadura	700 milímetros
Tramo de rieles de pórtico	3800 milímetros
Modo de soldadura	CO protegido con gas₂ en soldadura por puntos

Máquina de soldadura longitudinal IMG_0110

Máquina de soldadura por puntos para tuberías externas

1. Uso y aplicación de la máquina de soldadura por puntos para tuberías externas:

1) Función: La máquina de soldadura de tuberías externas inicia la fabricación de tuberías en forma de formación de tuberías y soldadura por puntos, antes del paso final de la soldadura terminada;
2) Sitio de aplicación: Máquina de soldadura por puntos para tuberías externas Es un tipo de máquina soldadora de tuberías de gran escala, resistente y de diseño especial.Este equipo de soldadura generalmente se instala dentro de una línea de producción completa para la producción de tuberías, en comparación con su aplicación como una máquina soldadora de tuberías de operación individual;

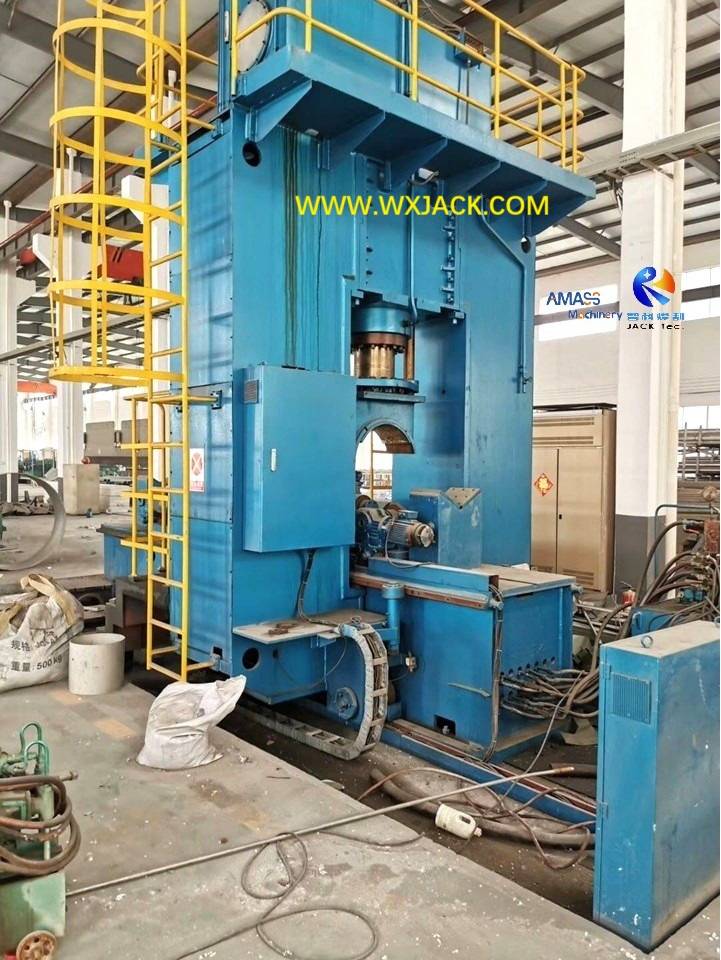

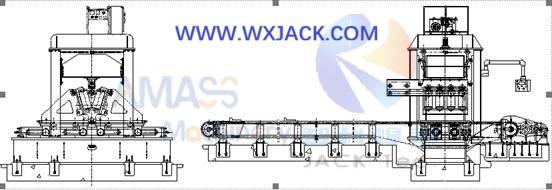

**Bosquejo del diseño de la máquina de soldadura por puntos para tuberías: (Figura 2)**

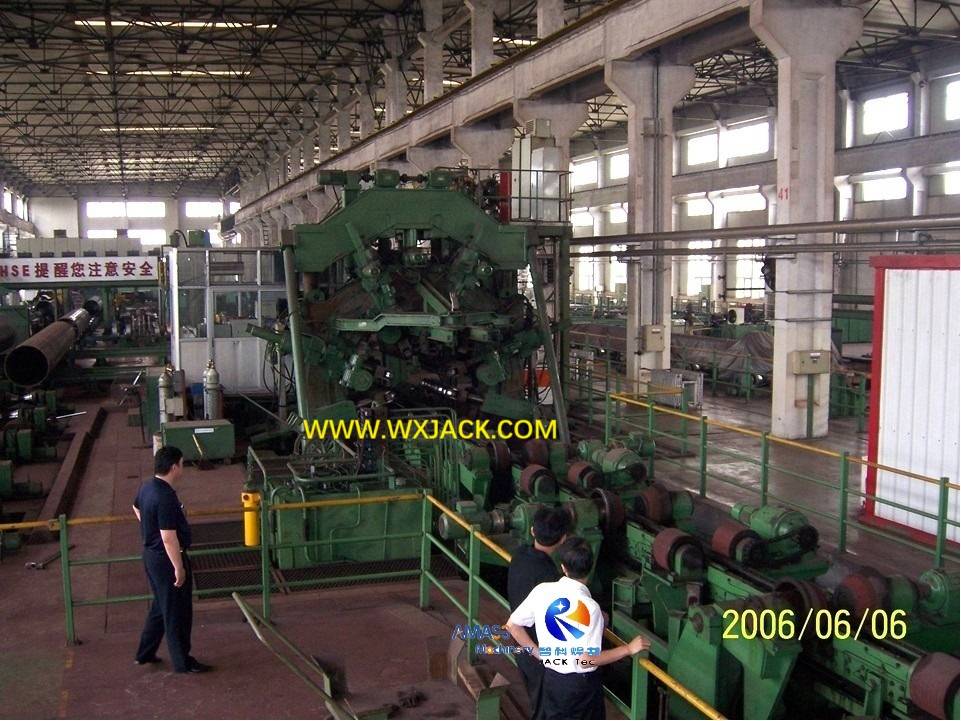

Máquina de soldadura por puntos de 2 tubos

3) Equipos de soldadura con funciones similares: Esta máquina de soldadura por puntos para tuberías es similar a Máquina de ensamblaje de vigas H, que, después de doblar la placa de acero en forma redonda de tubería de gran diámetro, aplica el paso final de compresión bajo el accionamiento de los cilindros de aceite hidráulico, e implementa soldadura longitudinal por puntos a lo largo de toda la longitud del cuerpo de la tubería al mismo tiempo;
4) Piezas de trabajo que se procesa en la máquina de soldadura por puntos para tuberías es bastante grande: Diámetro es hasta Φ1200mm, longitud hasta 30m.

2. Parámetros técnicos de la máquina de soldadura por puntos para tuberías externas:

Modelo de Máquina de soldadura por puntos para tuberías	PTW de servicio pesado
Máx.Longitud de la tubería	30 metros
Diámetro de la tubería	500 ~ 1200 milímetros
Espesor de la tubería	12 ∼ 25 milímetros
Manera de soldadura por puntos de tubería	CO automático₂ Protegido con gas
Velocidad de soldadura por puntos de tuberías	500∼6000 mm/min. (VFD, control del inversor)

1 máquina de soldadura por puntos para tuberías

Máquina de soldadura por puntos de 3 tubos

Máquina de soldadura de tubos internos

1. Uso y características técnicas de la máquina soldadora de tubos internos:

1) Función: La máquina soldadora de tuberías internas tiene parte de la función de columna y pluma de soldadura, para realizar soldadura longitudinal a lo largo de la pared interna de la tubería;
2) Sitio de aplicación: Esta máquina de soldadura de tuberías internas grandes de diseño especial es un equipo de soldadura grande importante y necesario en Línea de fabricación de tubos de soldadura longitudinal de gran diámetro;

3) Diferencia entre la máquina soldadora de tubos internos con columna de soldadura y pluma:

Esto depende del tamaño del tubo pieza a soldar:
a) En columna y pluma de soldadura, el máx.la longitud extensible de la pluma (que es la longitud aplicable de la pieza de trabajo) es de 8 m;
b) Si bien esta máquina de soldadura de tuberías internas puede tener SAW (soldadura por arco sumergido) en tuberías con una longitud de hasta 30 m;
4) Unidad Suplementaria de Soldadura: Es fácil imaginar que, para realizar soldadura dentro de una tubería de 30 m de longitud, a la que es imposible el acceso directo del operador, es necesario introducir un monitor de video en la máquina soldadora de tuberías internas, para implementar la vigilancia del proceso de soldadura durante la operación;
5) Modo de soldadura: En la máquina soldadora de tuberías internas se realiza soldadura continua de SAW;
6) Estación de trabajo: En la ruta del proceso de producción de tubos de gran tamaño, esta máquina soldadora de tubos internos se ubica después de la máquina soldadora por puntos.

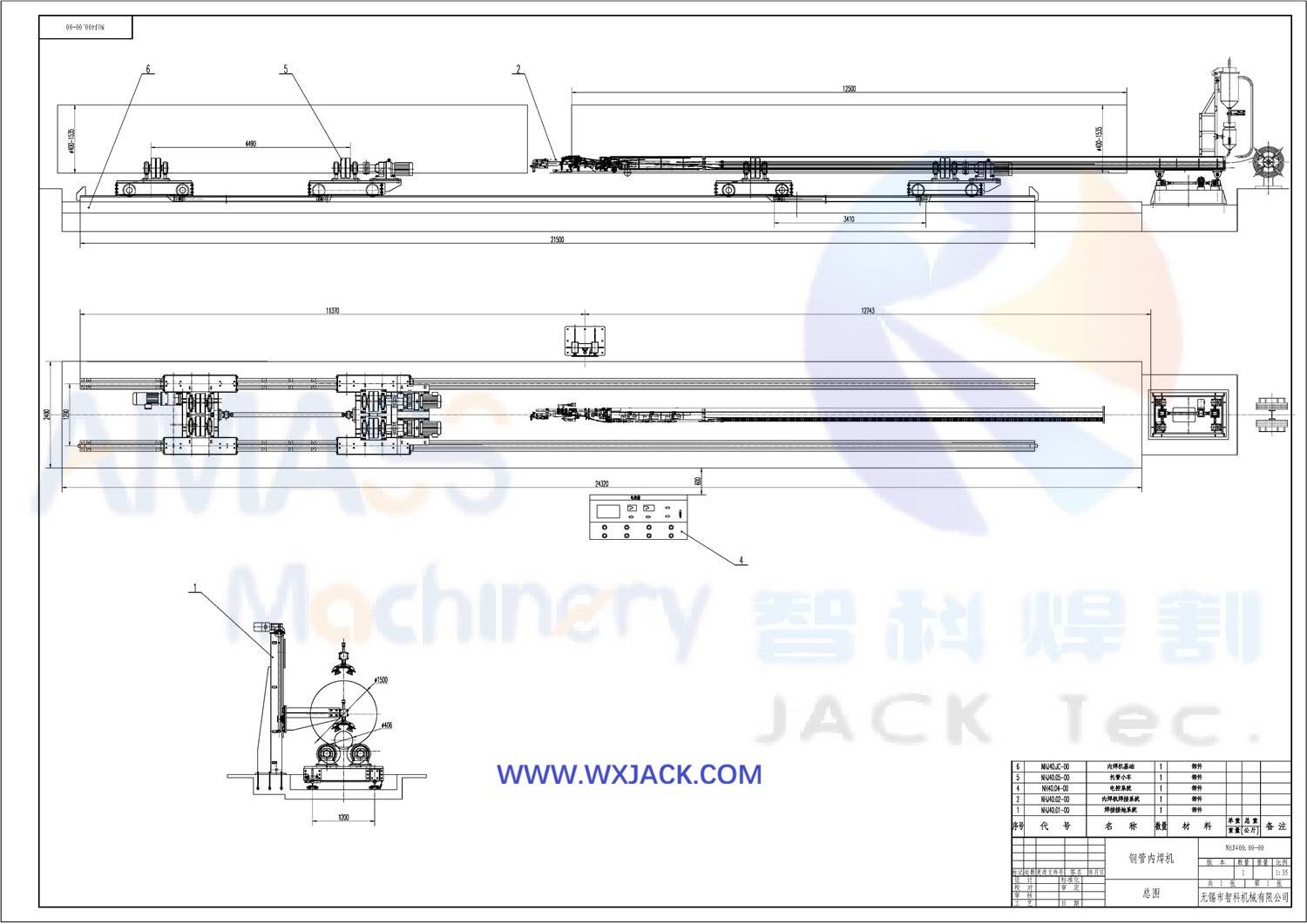

2. Boceto de diseño de la máquina soldadora de tuberías internas:

Máquina de soldadura de 3 tubos internos

3. Parámetros técnicos de la máquina soldadora de tubos internos:

1 máquina de soldadura de tubos internos

Máquina de soldadura de 2 tubos internos

A continuación se detallan los parámetros técnicos de la máquina soldadora de tubos internos grandes y resistentes Wuxi JACK:

Modelo de Máquina de soldadura de tubos internos	PIW de servicio pesado
Máx.Longitud de la tubería	30 metros
Diámetro de la tubería	500 ~ 1200 milímetros
Espesor de la tubería	12 ∼ 25 milímetros
Manera de soldadura interna de tubería	SIERRA Automática de Triple Arco
Corriente de soldadura interna de tubería	400 ~ 500 A
Alambre de soldadura interna de tubería	Alambre sólido de 4 mm.
Velocidad de soldadura interna de tubería	250∼700 mm/min. (VFD, control del inversor)

Máquina de soldadura longitudinal interna de tubos de tanque grandes

Otras series de productos que poseemos además de la máquina soldadora de tuberías

Máquina automática de unión a tope de placas MP20 con corte triple

Fresadora frontal de viga DX1520 H para estructura de acero

Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica

Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes

Posicionador de soldadura universal de mesa única serie HB con mandril

Blogs sobre máquinas soldadoras de tubos

Aplicación del centro de refrentado y fresado en la industria de estructuras de acero
¿Qué es el centro de refrentado y fresado de estructuras de acero? ¿Por qué existe demanda en el centro de fresado y refrentado de estructuras de acero? Constituciones y descripción técnica del centro de fresado y refrentado de estructuras de acero Caso de aplicación del centro de fresado y refrentado de estructuras de acero de Wuxi JACK Leer Más
Aplicación de maquinaria de soldadura especial y accesorios de soldadura.
¿Qué es la maquinaria de soldadura y los accesorios de soldadura para fines especiales? La importancia de las máquinas soldadoras y accesorios de soldadura para fines especiales; Características técnicas de máquinas de soldar y accesorios de soldadura de fabricación especial; Puesta en uso de maquinaria de soldadura y accesorios de soldadura de fabricación especial; Propósito y clasificación de máquinas de soldar y dispositivos de soldadura de fabricación especial; Progreso tecnológico y tendencia de la maquinaria de soldadura y accesorios de soldadura de fabricación especial Leer Más
Un juego de máquina de soldadura trasera de tubos de costura longitudinal entregado a Tianshui TianLi Special Pipe Co., Ltd. por Wuxi JACK
1. Aplicación de tubos de soldadura de costura longitudinal de gran diámetro y máquinas de soldadura longitudinal de tubos relacionados; 2. Esquema de la tecnología del proceso de producción de tubos para soldadura de costura longitudinal y de la máquina soldadora de tubos involucrada; 3. Requisito técnico sobre la máquina de soldadura trasera longitudinal de tuberías; 4. Especialidad técnica y ventajas de la máquina de soldadura longitudinal de tubos Wuxi JACK Leer Más
