A. Asunto de esta página sobre la máquina soldadora de juntas a tope de placas de chapa metálica Wuxi JACK:

1. Vista general de la máquina soldadora de juntas a tope de chapa de acero serie MP:

En forma de diapositivas, que cubren temas de:
1) Gama de productos de la máquina soldadora para unión a tope de chapa de acero Wuxi JACK;
2) Tecnología patentada Wuxi JACK 'Melt thru' (soldadura por un solo lado y formación de costuras de soldadura por ambos lados), que se aplica en la máquina de soldadura a tope plana de placa de acero de chapa metálica;
3) Grandes beneficios para los clientes con esta máquina;
4) Superioridades técnicas de Wuxi JACK Máquina de soldadura de juntas a tope de placa de acero de chapa metálica;
5) Gestión de la calidad de la soldadura y múltiples opciones en configuraciones de Máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK;
6) Las funciones integradas en la máquina de soldadura a tope de chapa de acero Wuxi JACK;
7) Operación fácil de usar en la máquina de soldadura a tope plana de placa de acero de chapa de acero Wuxi JACK;
8) Línea completa y amplia base de clientes de la máquina de soldadura de juntas a tope de placa de acero de chapa de acero Wuxi JACK;
2. Nuestra expectativa: Al revisar esta página web, los clientes obtienen una comprensión general de este producto superior de Wuxi JACK: máquina de soldadura de juntas a tope de chapa de acero.

B. Uso y aplicación de la máquina soldadora para unión a tope de chapa de acero:

La máquina soldadora de juntas a tope de placas de acero y chapa de la serie MP sirve para completar la unión a tope de 2 piezas de placas de metal, la mayoría de placas de acero al carbono, de soldadura a tope SAW (soldadura por arco sumergido):

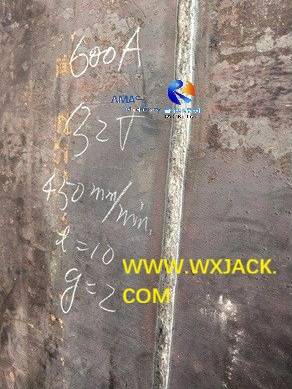

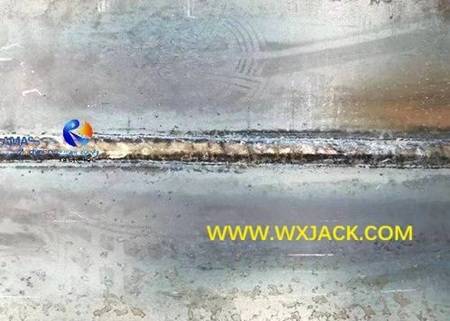

**1) Pieza de prueba terminada con la máquina de soldadura a tope de chapa de acero Wuxi JACK MP20: (Figura 1)**

Parámetros de proceso (voltaje/corriente/velocidad de soldadura por fusión) están marcados con tiza en la placa de unión:

Fig1 Máquina de soldadura de juntas a tope de chapa metálica 54- IMG_6783

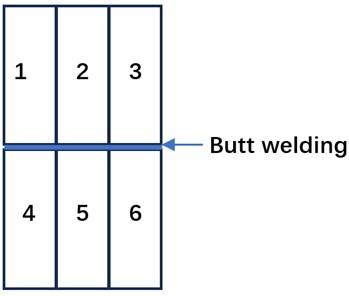

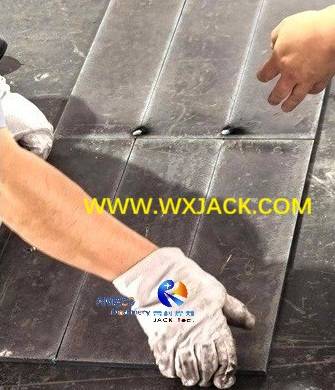

**2) Placa de junta estrecha fabricada con la máquina de soldadura a tope plana de placa de acero de chapa de acero Wuxi JACK MP23: (Figura 2)**

Máquina de soldadura de juntas a tope de placa Fig2 84

C. Páginas relacionadas y productos sobre la máquina soldadora de juntas a tope de placa de acero para chapa metálica:

Proporcione una exploración en profundidad de los detalles comerciales y técnicos de Wuxi JACK:
1. Máquina de soldadura de juntas a tope de placa de acero de chapa metálica;
2. Máquina de soldadura a tope plana de placa de acero de chapa metálica;
3. Video de trabajo de la máquina soldadora de juntas a tope de placa de acero y chapa metálica;
4. Máquina enderezadora de placa de acero de chapa de costura de junta de soldadura a tope JF16

D. Esquema y vista técnica de la máquina de soldadura a tope de chapa de acero Wuxi JACK:

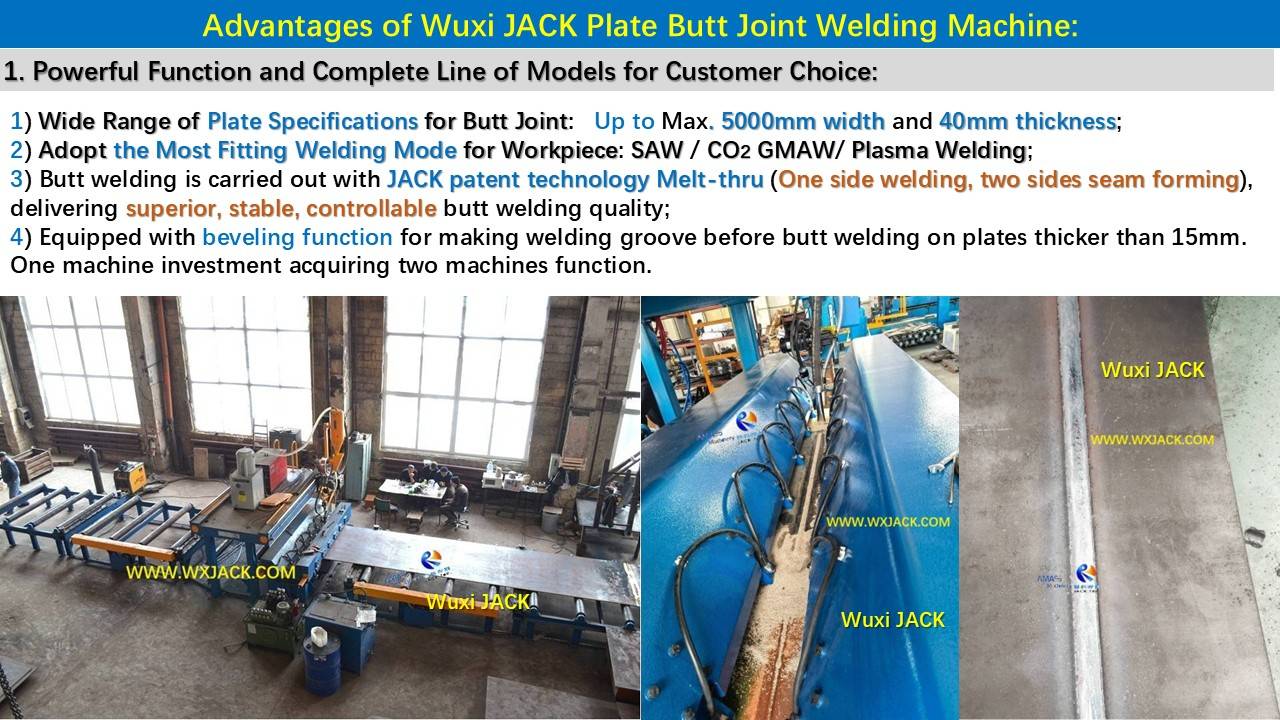

Diapositivas 1: Línea completa y potentes funciones de la máquina soldadora para unión a tope de chapa de acero Wuxi JACK:

1. Modelos disponibles de la máquina de soldadura a tope plana de placa de acero de chapa metálica:

1) Modelos estándar: Wuxi JACK tiene una serie de especificaciones convencionales que cubren una gama completa de piezas de trabajo;
2) El máximo.ancho de piezas de trabajo es de 2000 mm (MP20), hasta 5000 mm (MP50);
3) El máximo.espesor de piezas de trabajo es 40mm;

2. Modo de soldadura adoptado en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

1) SAW (soldadura por arco sumergido) es la corriente principal modo de soldadura en placa de acero Soldadora a tope plana, aplicable en piezas de espesor medio a grande;
2)CO₂ la soldadura es un modo hecho a medida para piezas de pequeño espesor inferior a 10 mm, en chapa Soldadora a tope plana;

3. Melt Thru: técnica básica Adoptado en la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

1) Melt Thru se refiere a 'La soldadura se realiza en un lado de la pieza de trabajo y las costuras de soldadura se terminan en ambos lados de la pieza de trabajo';
2) Importancia: Esta es la técnica central que garantiza el funcionamiento exitoso de la máquina de soldadura a tope de chapa de acero.Es Tecnología de patente Wuxi JACK;

4. Conjunto único de Máquina de soldadura a tope plana de placa de acero de chapa metálica con Funciones de dos máquinas: Biselado de bordes y soldadura de juntas a tope:

1) La pieza de trabajo avanza hacia el lado de la máquina de soldadura de juntas a tope de placa de acero de chapa de acero tiene una unidad de corte triple con llama de combustible de oxígeno, para biselar bordes de chapa de metal, especialmente con espesores iguales o superiores a 15 mm;
2) Función: Esto ayuda a conseguir una costura de soldadura de penetración total en las piezas de unión terminadas.

幻灯片1 Máquina soldadora de juntas a tope de placa

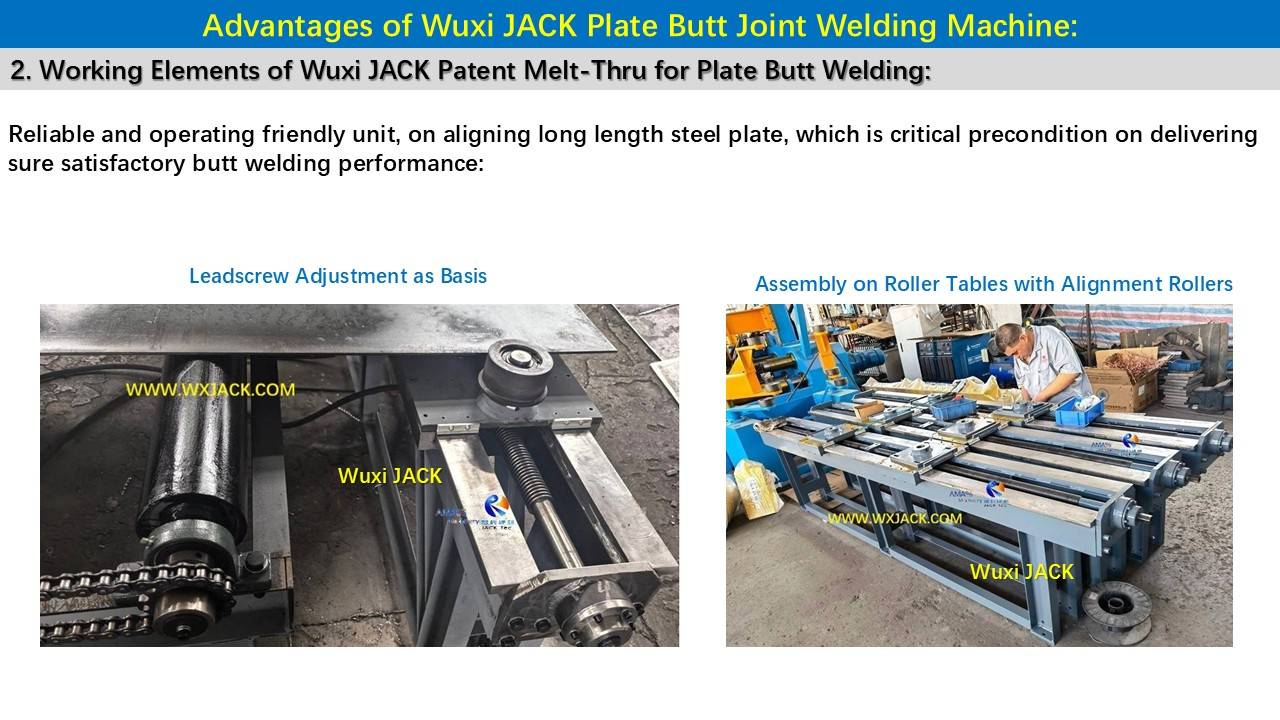

Diapositivas 2 y 3: Tecnología de patente Wuxi JACK para máquina soldadora de juntas a tope de chapa de acero:

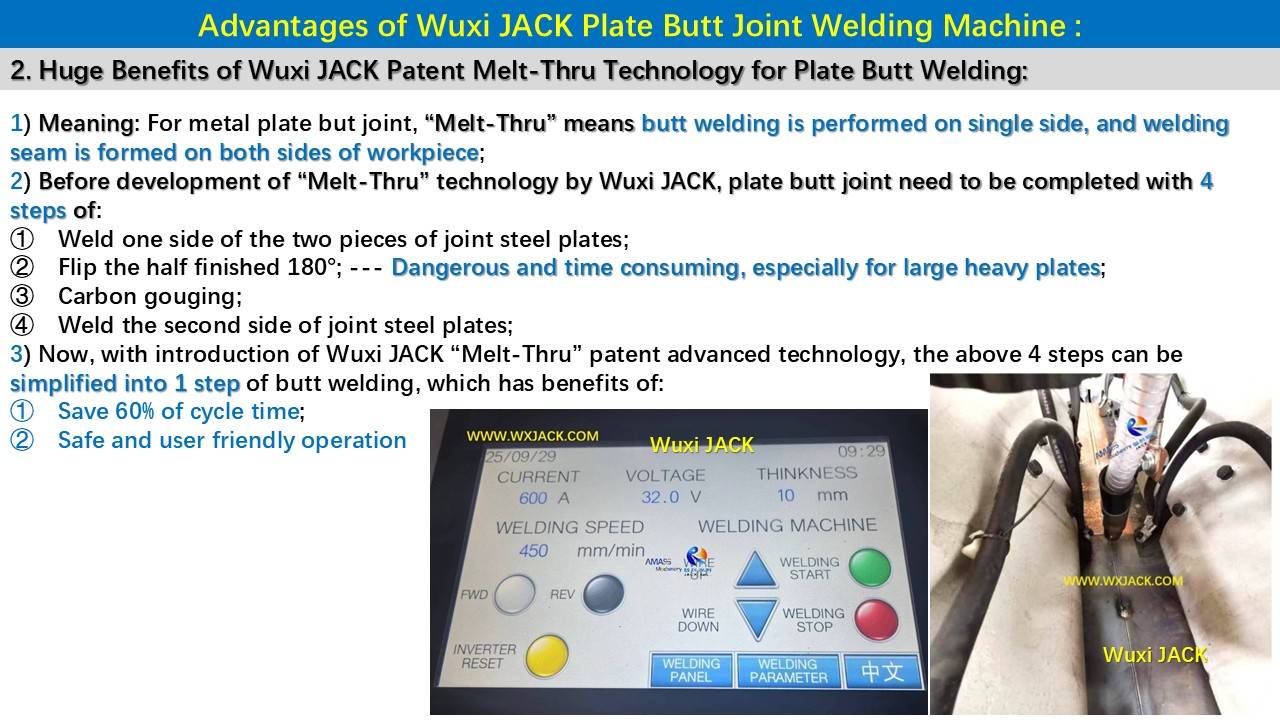

Diapositivas 2: Puntos fuertes de la máquina soldadora para uniones a tope de chapa metálica serie MP:

1. Esta página presenta la mejora de la tecnología de procesos. En comparación con la operación tradicional de unión a tope de placas de metal:

2. Con Aplicación de Máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

1) Simplificación de la operación: Los 4 pasos originales se reducen a una sola pasada de las piezas de trabajo a través de la máquina;
2) Reducción del tiempo de rendimiento: En consecuencia, se puede ahorrar el 60 % del tiempo del ciclo de unión a tope de placas;
3) Seguridad del operador: La operación original, peligrosa y que requería mucho tiempo, ahora se vuelve segura, fluida y altamente eficiente de la máquina de soldadura a tope plana de chapa de acero;
4) Ahorro de mano de obra variable: El número de operadores se reduce de 2 personas a 1 persona;
5) Aumento de la eficiencia de la producción: Se eleva 3 veces con la máquina de soldadura a tope de placas de chapa de acero de la serie MP.

Máquina de soldadura de juntas a tope de placa 幻灯片2

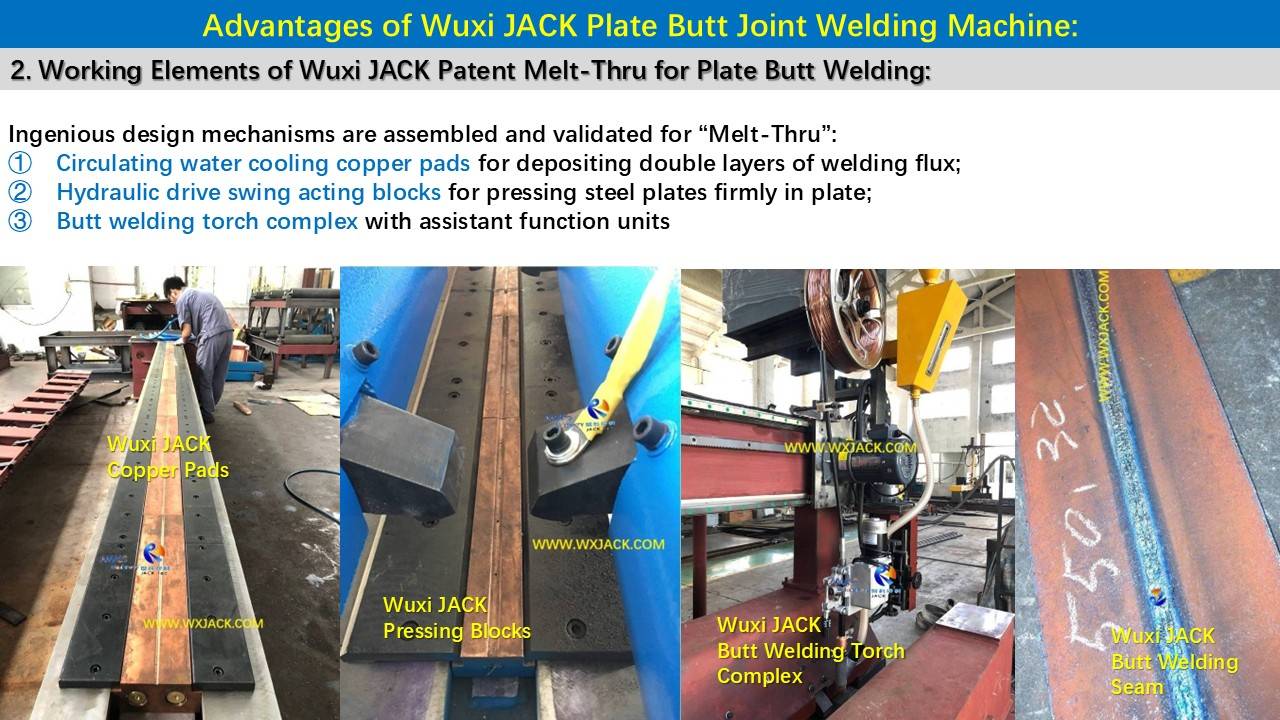

Diapositivas 3: Detalles técnicos de la máquina soldadora de juntas a tope de placa de acero y chapa de la serie MP:

Esta página se centra en la tecnología 'Melt thru' en la máquina de soldadura a tope plana de chapa de acero Wuxi JACK:

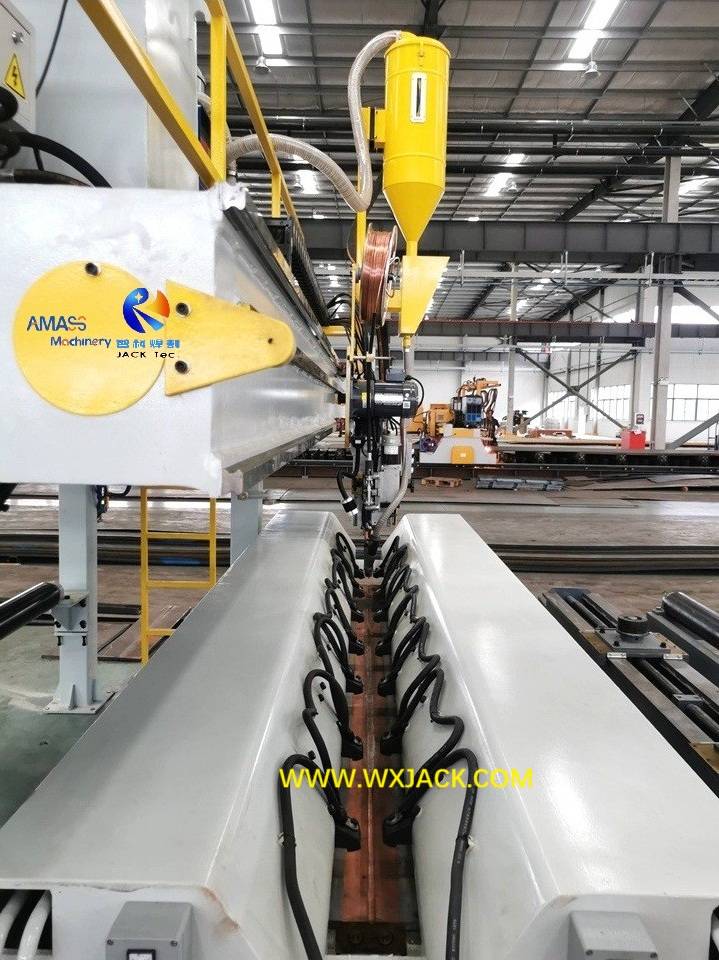

1. La primera foto de la izquierda: Almohadillas de cobre en la máquina de soldadura de juntas a tope de chapa de acero:

1) Rol: Formar un paso para la circulación del agua de refrigeración, recorriendo toda su longitud a través de un tubo de plástico de color azul;
2) Uso: De esta manera, el calor generado durante la operación SAW de gran corriente se puede disipar durante el período de funcionamiento de la máquina soldadora de juntas a tope de placas de chapa de acero;

2. Segunda foto de la izquierda: capa de flujo SAW en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

1) Capas dobles de fundente de soldadura SAW, que se depositan en las superficies superior e inferior de las almohadillas de cobre, ayudan a formar costuras de soldadura en ambas superficies de las piezas de trabajo;
2) La soldadura por fusión en placa de acero, la máquina soldadora de juntas a tope de chapa metálica pertenece a una soldadura contundente altamente eficiente;
3) Se coloca la pieza de trabajo justo encima de las almohadillas de cobre, apoyadas firmemente una contra la otra, sujetas con una variedad de bloques de color negro.Estos bloques son accionados con cilindros de aceite hidráulico, del sistema hidráulico en la máquina de soldadura a tope plana de chapa de acero;
3. Segunda foto de la derecha: complejo de soplete de soldadura, instalado con unidades de funciones avanzadas: control de posición 3D/alimentador de alambre de soldadura, enderezador de alambre de soldadura, trazador láser de posición del soplete de soldadura;
4. La primera foto de la derecha: placa de unión a tope terminada y fabricada de la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK.

幻灯片Máquina de soldadura para unión a tope de 3 placas

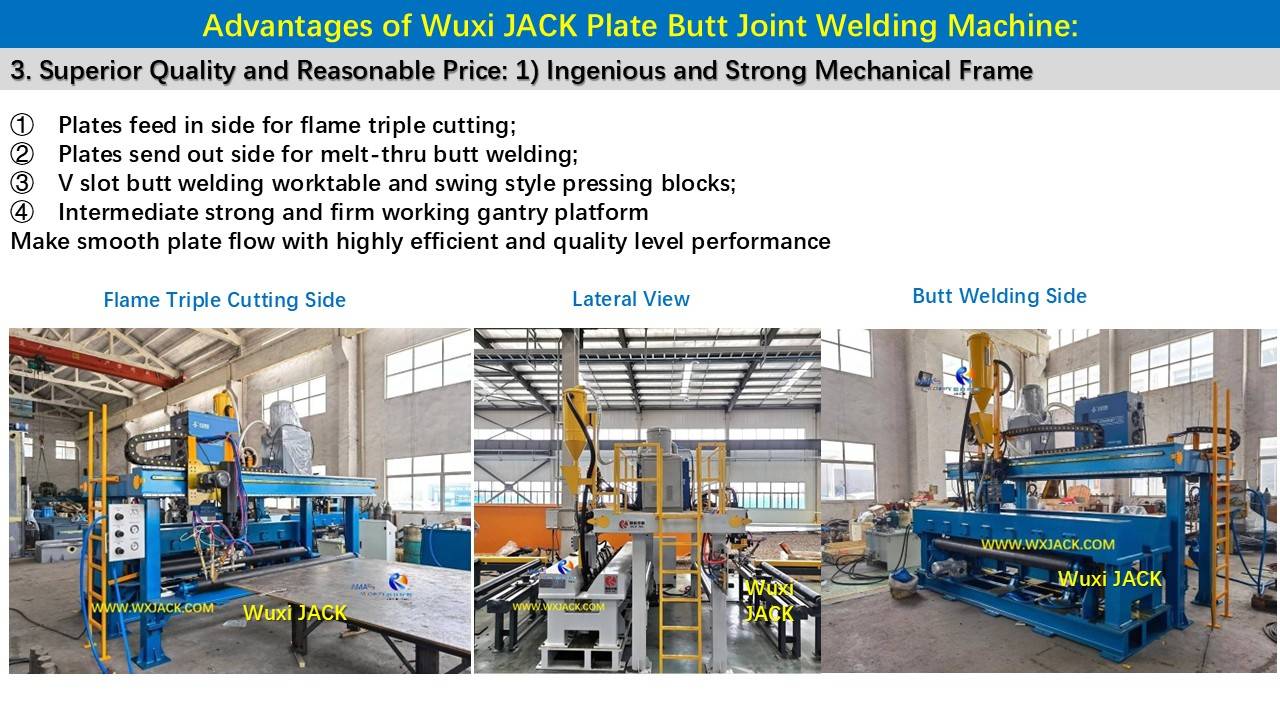

Diapositivas 4: El ingenioso y sólido marco mecánico de la máquina de soldadura a tope de chapa de acero Wuxi JACK:

Esta página trata sobre la estructura principal mecánica de la máquina de soldadura de juntas a tope de placa de acero de chapa de acero:

1. La foto de la izquierda: Corte triple de llama de combustible de oxígeno en máquina de soldadura de juntas a tope de chapa de acero:

1) Esto está instalado en envío de piezas de trabajo al interior del marco mecánico, para realizar ranuras de soldadura en los bordes de las piezas de trabajo;
2) Para las 2 piezas de trabajo para unión, es necesario cambiar el ángulo del soplete de corte triple para cortar chaflanes, debido a la diferente orientación inclinada;

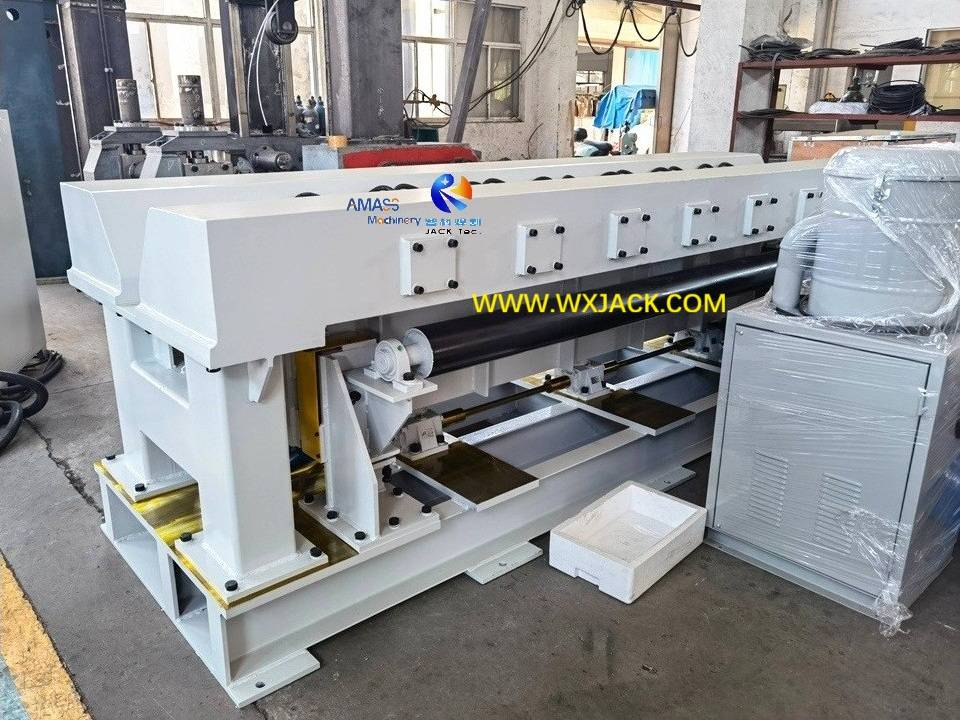

2. La foto del medio: Vista lateral de la máquina de soldadura a tope plana de placa de acero para chapa metálica:

1) Esta foto fue tomada desde un ángulo de disparo de la dirección de flujo de las piezas de trabajo de derecha a izquierda;
2) Puede observar la mesa de trabajo de soldadura con ranura en V, que está ensamblada en el lado izquierdo del marco mecánico;
3) La soldadura por fusión se realiza en la mesa de soldadura con ranura en V de la máquina soldadora de juntas a tope de placas de chapa de acero;
3. La foto correcta: Marco mecánico pintado, en la zona de soldadura por fusión (parte trasera) de la máquina soldadora de juntas a tope de chapa de acero;

En resumen, El marco de pórtico mecánico estacionario es el tronco esencial de la máquina de soldadura a tope plana de chapa de acero modelo MP.

幻灯片Máquina de soldadura para unión a tope de 4 placas

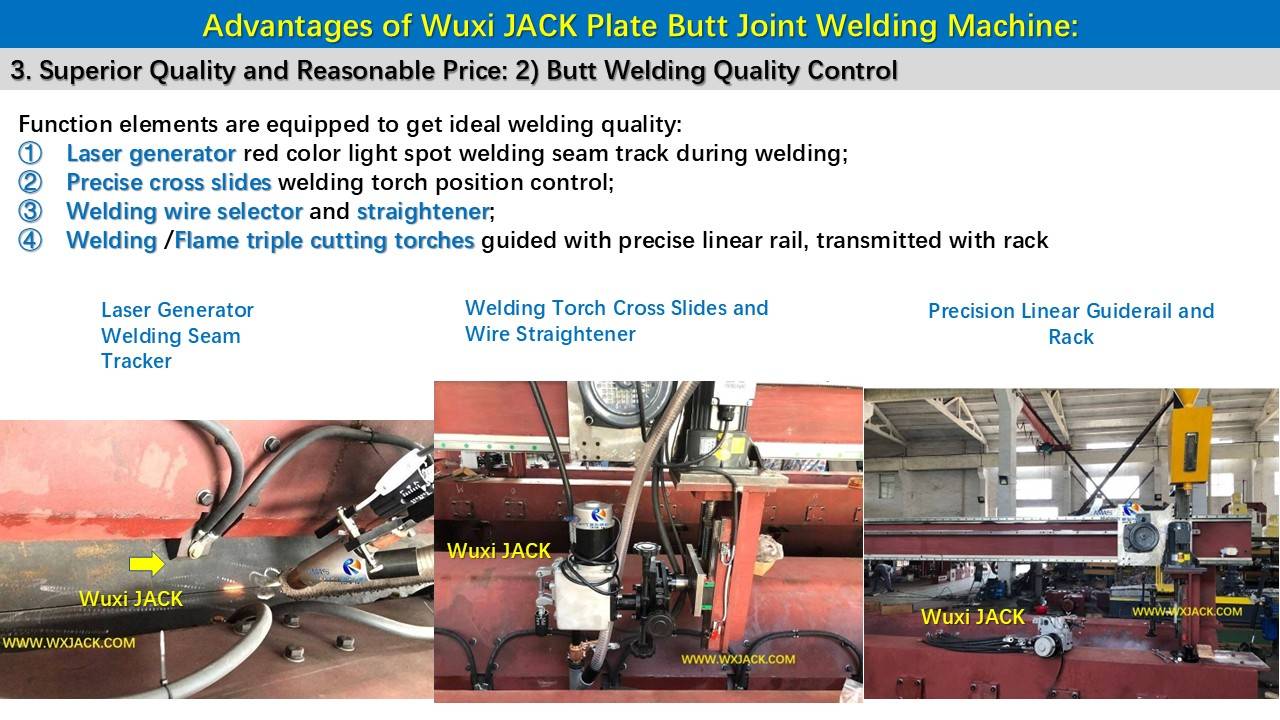

Diapositivas 5: Calidad de soldadura superior de la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

Esta página demuestra Tres puntos críticos del control de calidad de la soldadura. En la máquina de soldadura a tope plana de placa de acero de chapa de acero Wuxi JACK:

1. Importancia: La tecnología 'Melt thru' desempeña un papel clave a la hora de garantizar un rendimiento de alto nivel de la máquina de soldadura a tope plana de chapa de acero;

2. Los ingenieros de Wuxi JACK seleccionan celdas de funciones avanzadas en la máquina de soldadura de juntas a tope de chapa de acero:

1) La foto de la izquierda: Generador láser para rastrear el movimiento del soplete durante la soldadura de juntas a tope, en la máquina de soldadura para juntas a tope de chapa de acero:

a) Hay un punto de luz de color rojo en movimiento proyectado desde el generador láser sobre la costura de soldadura, y se mueve al mismo ritmo justo detrás del soplete de soldadura, durante la soldadura a tope en la máquina de soldadura a tope plana de placa de acero;
b) Si la posición del soplete es correcta, el punto de luz láser incidirá perfectamente sobre el segmento de soldadura terminado, como se muestra en la foto de la izquierda;
c) Si la posición del soplete se desvía de la costura de soldadura (no es correcta), El punto de luz láser también se desviará de la costura de soldadura.Esto puede ayudar al operador de la máquina de soldadura de juntas a tope de placa de acero, chapa de acero y chapa de acero a ajustar el soplete de soldadura sin demora;

2) La foto del medio: Mecanismo del soplete de soldadura en la máquina de soldadura a tope de chapa de acero:

a) Guías transversales mecanizadas con precisión/riel guía lineal preciso/perilla giratoria de avance lento, para modular con precisión la posición del soplete;
b) Tubo de alimentación de alambre de soldadura y unidad enderezadora, para alimentar el alambre de soldadura suavemente al ritmo adecuado;

3) La foto correcta: Vista frontal general del mecanismo del soplete de soldadura de la máquina soldadora de juntas a tope de placa de acero de chapa metálica:

a) Orientación y Transmisión: Esta foto muestra el movimiento horizontal del complejo del soplete de soldadura a lo largo de la viga horizontal de la máquina de soldadura a tope plana con placa de acero de chapa de acero, guiado con piezas paralelas dobles de riel guía lineal preciso de alta resistencia y transmitido con una cremallera;
b) La tolva de fundente de soldadura de color amarillo está instalada justo encima del complejo del soplete de soldadura.

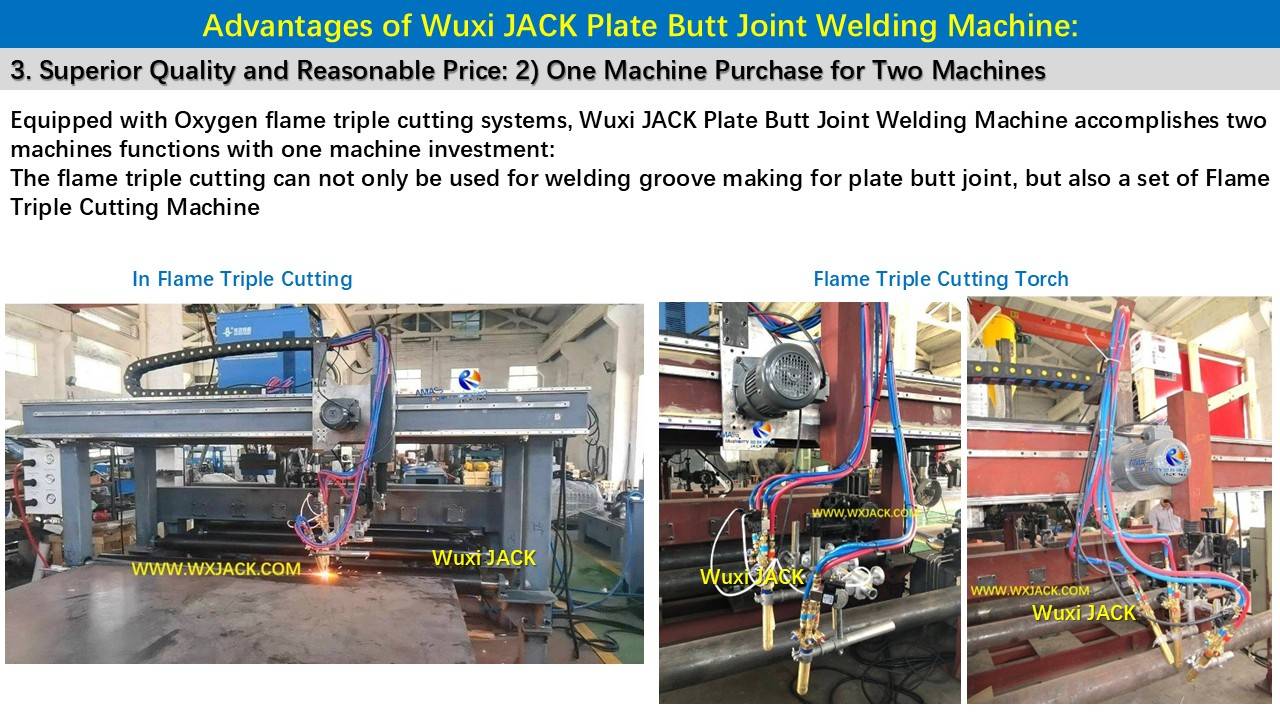

Diapositivas 6: Grupo de corte triple por llama en la máquina soldadora de unión a tope de chapa de acero Wuxi JACK:

Esta página se centra en el asistente y la función opcional de la máquina soldadora de juntas a tope de placa de acero para chapa de acero:

1. Cuando se necesita corte triple por llama en la máquina de soldadura a tope plana de placa de acero de chapa metálica:

1) Si el espesor de la pieza de trabajo es igual o mayor a 15 mm, la soldadura a tope con borde recto no puede garantizar la fusión total en la costura de soldadura formada;
2) En tales condiciones, los bordes rectos de las piezas de trabajo deben mecanizarse en biseles inclinados, que sirvieron como ranuras de soldadura;
2. Configuración: Esta es una unidad opcional en la máquina de soldadura de juntas a tope de chapa de acero.Y los clientes suelen seleccionarlo por su utilidad;

3. Otras opciones sin corte triple con llama en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

Si no existe esta función en la máquina, se debe implementar el siguiente equipo en el lugar de trabajo junto con la máquina soldadora de juntas a tope de placas de acero para chapa metálica:

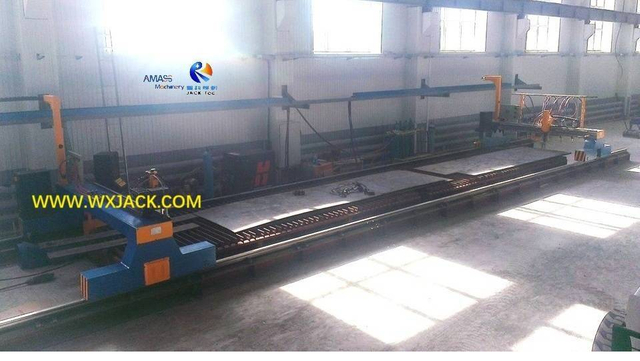

1) Máquina cortadora de llama triple serie CG;
2) Fresadora de bordes de placa de acero de chapa metálica serie XBJ;
4. Gran beneficio: Por lo tanto, el sistema de corte triple por llama ayuda a los clientes a ahorrar presupuesto en la instalación de equipos de biselado, lo que hace que la máquina soldadora de juntas a tope de placas de acero con funciones de máquinas dobles diferentes.

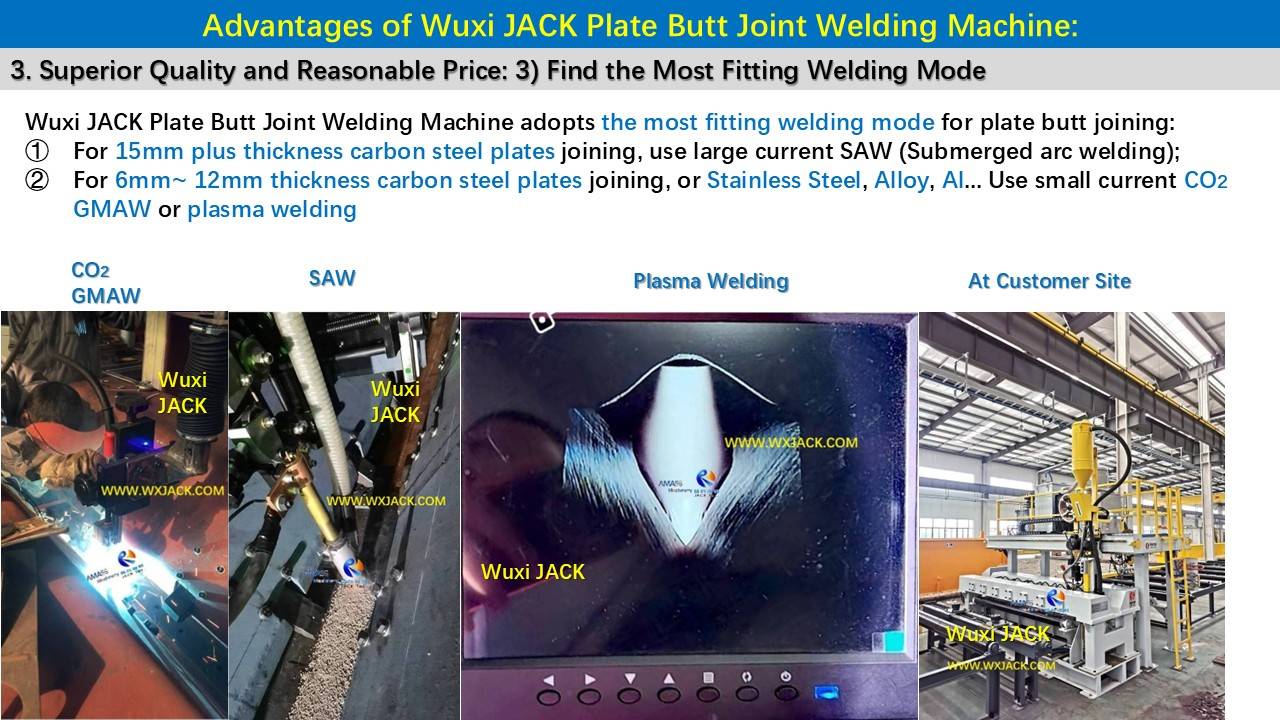

Diapositivas 7: Múltiples opciones en el modo de soldadura más adecuado en la máquina de soldadura de juntas a tope de placa de acero y chapa de acero Wuxi JACK:

Esta página se centra en modos de soldadura versátiles En la máquina de soldadura de juntas a tope de chapa de acero:

Orientado al cliente: Al igual que Serie PHJ y ZHJ 3 en 1 Máquina integral enderezadora de soldadura con ensamblaje de viga H, en la máquina de soldadura a tope plana de chapa de acero de la serie MP, siempre seleccionamos el modo de soldadura más adecuado según las especificaciones de las piezas de trabajo:

1. La foto de la izquierda: CO₂ Soldadura con gas protegido en la máquina de soldadura de juntas a tope de chapa de acero:

1) cuando el espesor de la pieza de trabajo es inferior a 15 mm;
2) O, Los materiales de la pieza de trabajo son materiales no ferrosos, como Al/aleación/acero inoxidable...
3) Entonces, en lugar de SAW con corriente de soldadura grande, se debe adoptar soldadura protegida con gas CO2 con corriente de soldadura pequeña a media, en la máquina soldadora de juntas a tope de chapa de acero;
2. La foto del medio: Cuando el espesor de las piezas de trabajo es superior a 15 mm, se debe adoptar una gran corriente de soldadura SAW en la máquina de soldadura de juntas a tope de placa de acero de chapa;
3. La foto correcta: El control conveniente, intuitivo y altamente eficiente de la operación de soldadura en la máquina soldadora de juntas a tope de chapa de acero Wuxi JACK.

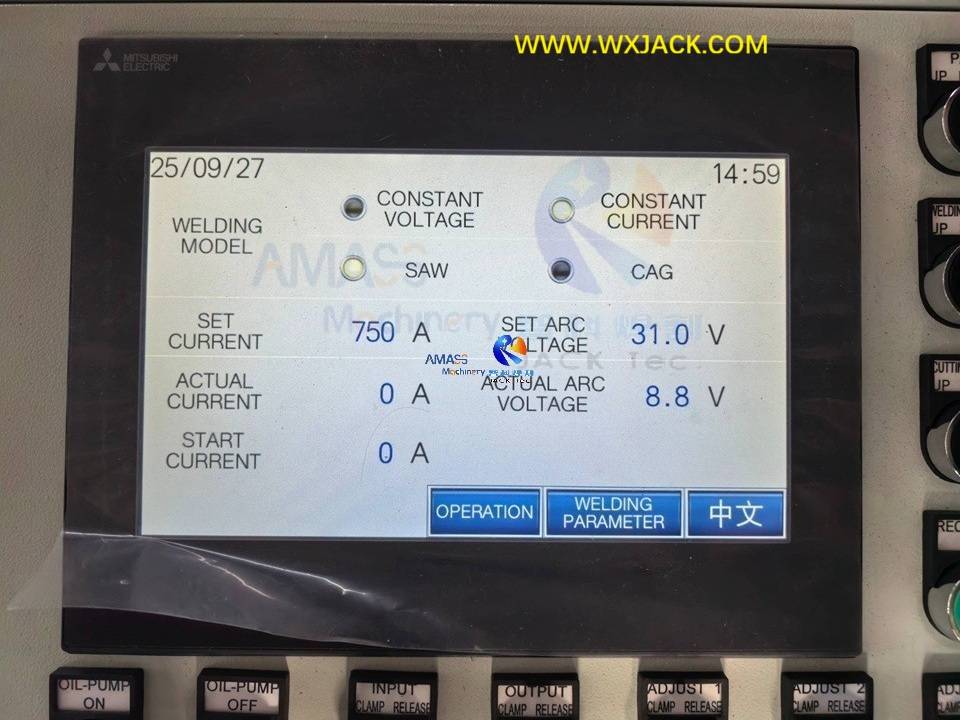

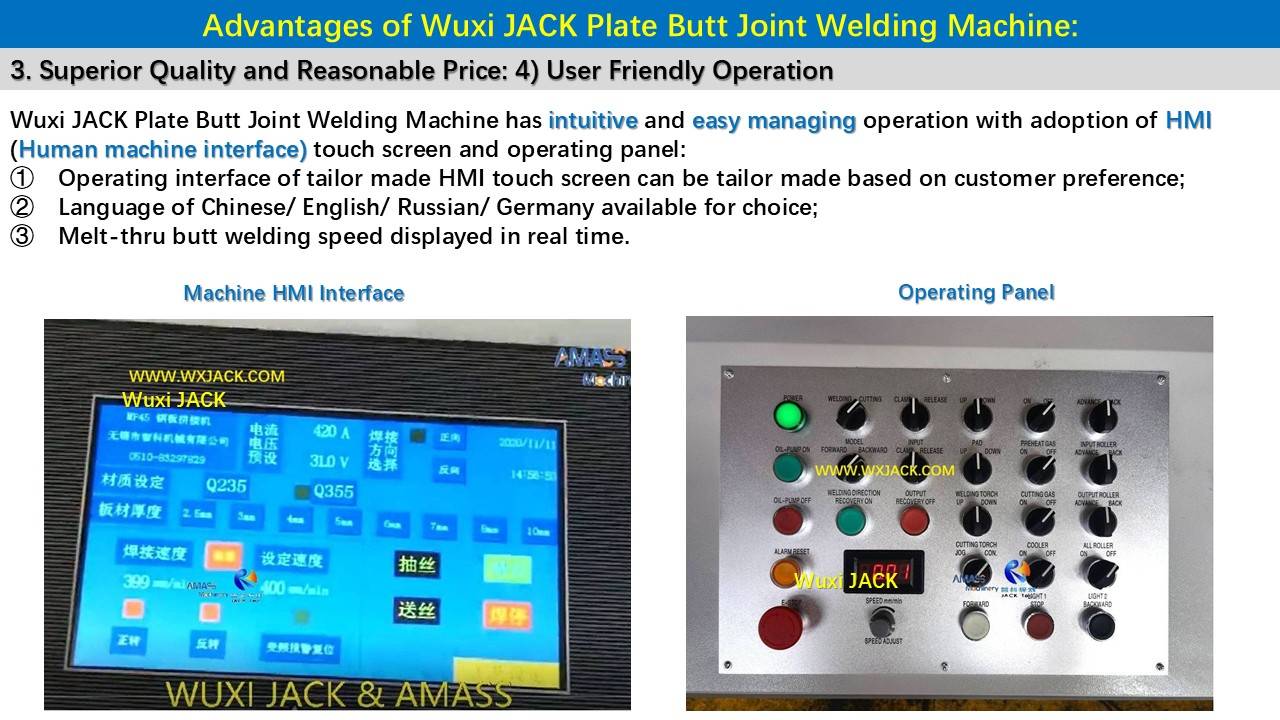

Diapositivas 8: Wuxi JACK Destacado HMI avanzado y fácil de usar en la máquina de soldadura a tope de chapa de acero:

Esta página se centra en operación intuitiva y conveniente, para operadores de la máquina soldadora para unión a tope de chapa de acero Wuxi JACK:

1) Adoptamos teclas de función suaves en la interfaz de pantalla táctil de HMI (interfaz hombre-máquina);
2) Junto con los interruptores de hardware en el panel operativo,
3) Constituyendo una poderosa estación operativa de la máquina de soldadura de juntas a tope de placa de acero de chapa de acero:

1. La foto de la izquierda: teclas de función programables en la interfaz de pantalla táctil de HMI en la máquina de soldadura a tope plana de placa de acero de chapa de acero:

1) Todos los parámetros de control del proceso. en la unión a tope de placas, incluido el espesor de la placa/corriente de soldadura/velocidad de soldadura... etc., se muestran en la pantalla en tiempo real;
2) Los operadores solo necesitan ingresar parámetros de unión de placas, para iniciar el trabajo en chapa de acero, máquina de soldadura a tope plana;
3) Todos los idiomas principales: Chino/inglés/ruso... están disponibles para los operadores de todo el mundo de máquinas soldadoras de juntas a tope de chapa de acero;

2. La foto correcta: interruptores de hardware en el panel operativo de la máquina soldadora de juntas a tope de placa de acero de chapa metálica:

1) Todas las contrapartes de las teclas de función programables;
2) Pantalla digital para demostrar la velocidad de trabajo de triple corte y soldadura con llama;
Para el funcionamiento oficial de la máquina de soldadura a tope plana de chapa de acero, están integrados en el panel de operación.

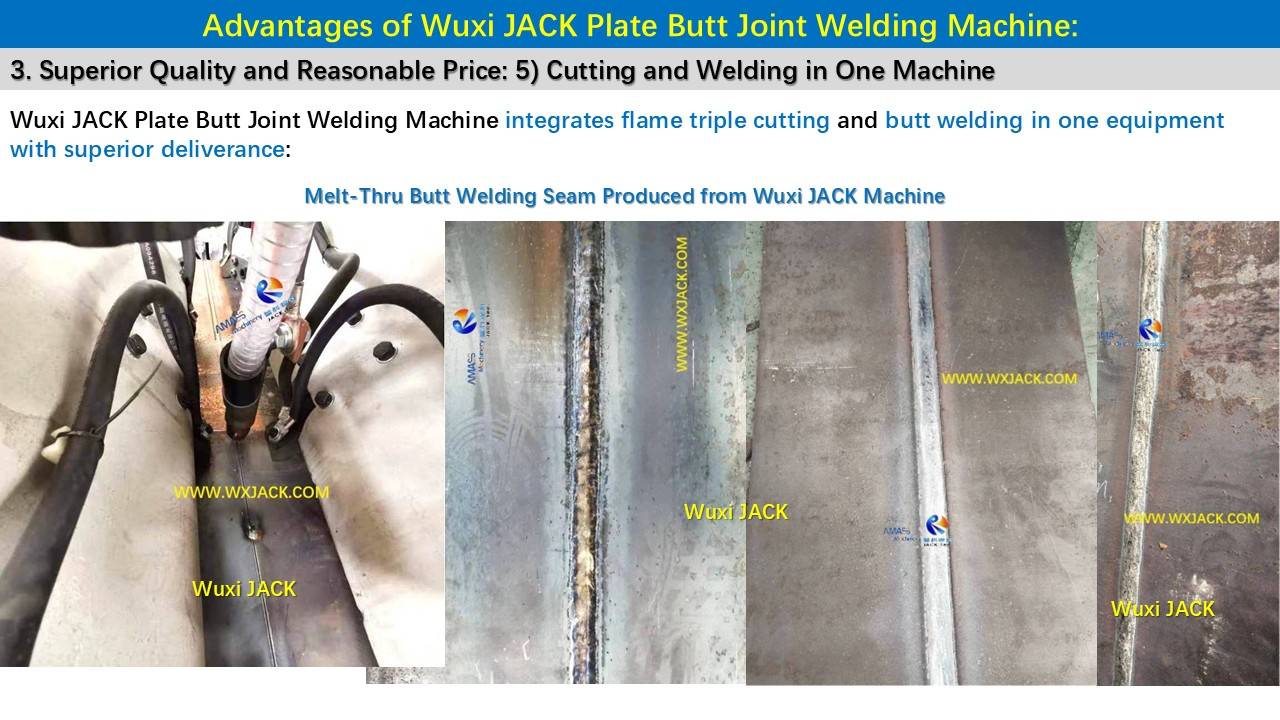

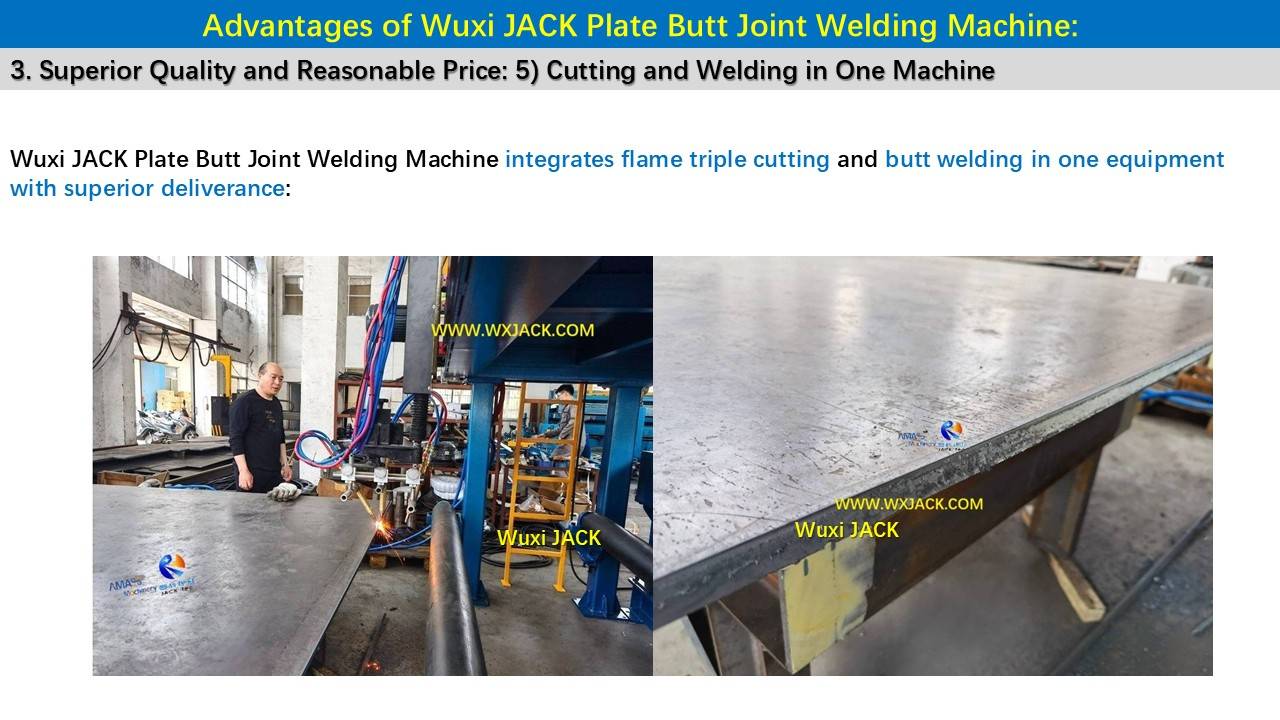

Diapositivas 9 y 10: Integración de corte por llama triple con combustible de oxígeno y soldadura de juntas a tope, en la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

Estas 2 páginas se centran en Combinación de corte triple con llama y soldadura por fusión, en un solo juego de Máquina de soldadura de juntas a tope de placa de acero de chapa de acero Wuxi JACK:

Diapositivas 9: Gestión del proceso de trabajo/pieza de trabajo biselada terminada, del grupo de corte triple de llama de combustible de oxígeno de la máquina de soldadura a tope plana de chapa de acero Wuxi JACK

幻灯片9 Máquina soldadora de juntas de placas

Diapositivas 10: Vista de cerca del proceso de soldadura SAW por fusión y de placas de acero para juntas terminadas, de la máquina de soldadura para uniones a tope de chapa de acero Wuxi JACK

Diapositivas 11, 12, 13: Gama completa de especificaciones y modelos/Amplia base de clientes de la máquina soldadora de juntas a tope de placa de acero y chapa de acero Wuxi JACK:

Estas 3 páginas se centran en amplia variedad de Máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

Como resumen, cerramos la introducción a la máquina de soldadura a tope plana de chapa de acero de la serie Wuxi JACK MP, con una exhibición de una amplia variedad de este producto superior de Wuxi JACK:

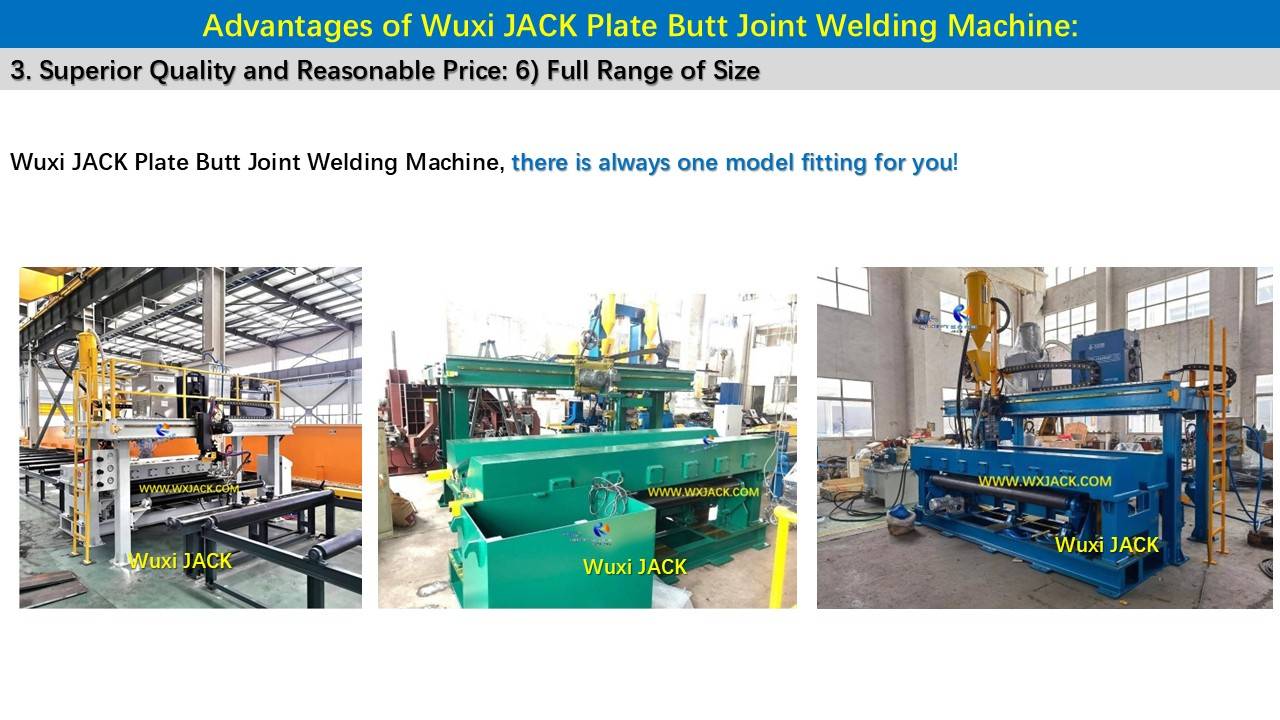

Diapositivas 11: 3 modelos de máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

1) MP23: Máx.el ancho de la costura de soldadura de la junta terminada es de 2300 mm;
2)MP30 y MP50 son la misma lógica

幻灯片11 Máquina para juntas de soldadura a tope de placas

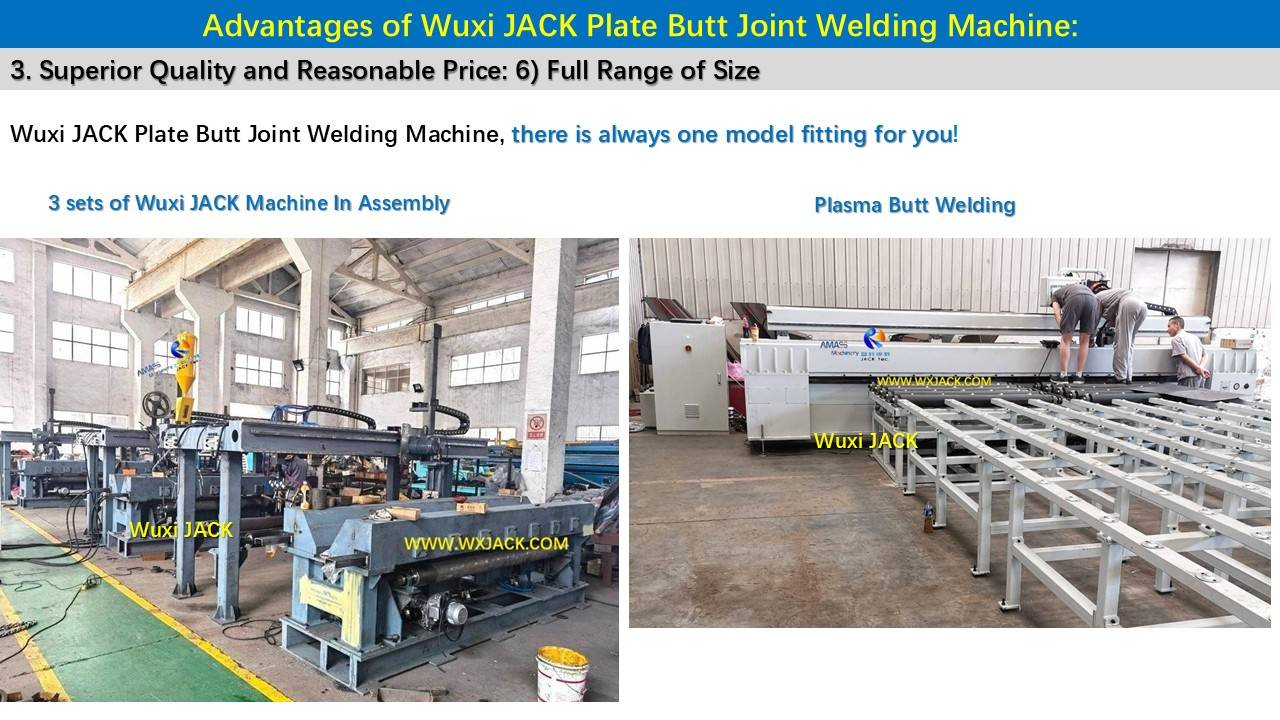

Diapositivas 12: Producción por lotes de 3 juegos de máquina soldadora de juntas a tope de chapa de acero MP25 exportada en el taller de ensamblaje Wuxi JACK

Máquina de soldadura de juntas a tope de placa 幻灯片12

Diapositivas 13: Un conjunto de máquina de soldadura a tope de chapa de acero MP20

1) trabaja en un Instalaciones para clientes rusos;
2) Un trozo de placas de acero para juntas terminadas de 30 m de largo, siendo colocado en su transportador de salida

Máquina de soldadura de juntas a tope de placa 幻灯片13

Otras series de productos que poseemos además de la máquina de soldadura de juntas a tope de placa de acero y chapa metálica

Máquina automática de unión a tope de placas MP20 con corte triple

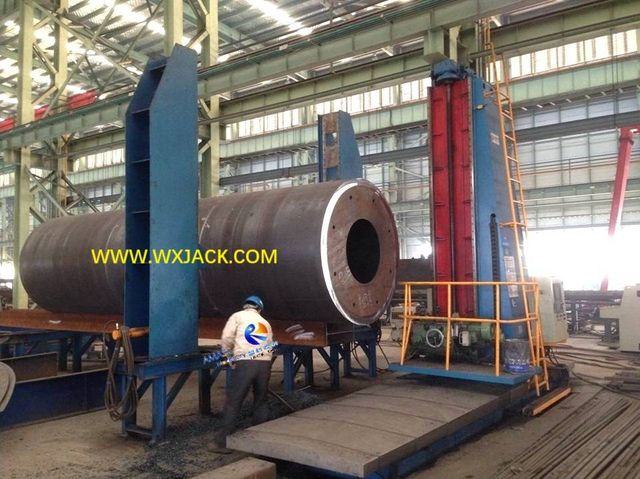

Fresadora frontal de viga DX1520 H para estructura de acero

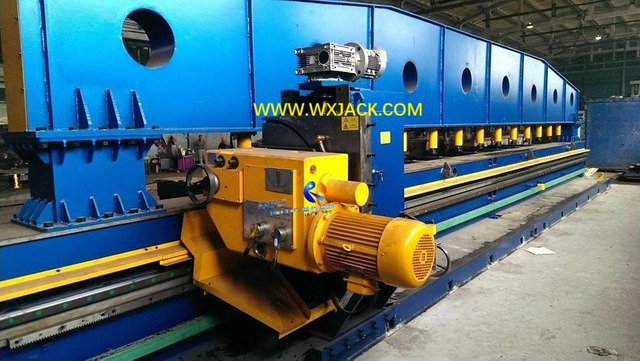

Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica

Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63

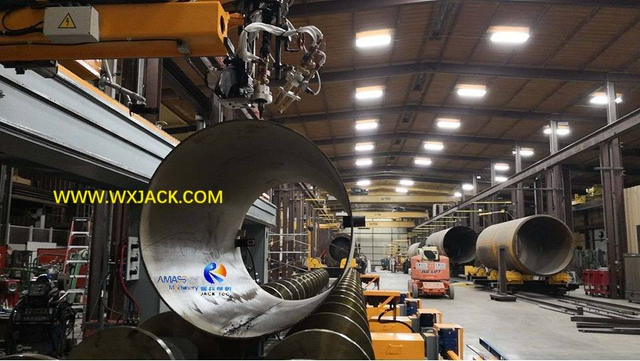

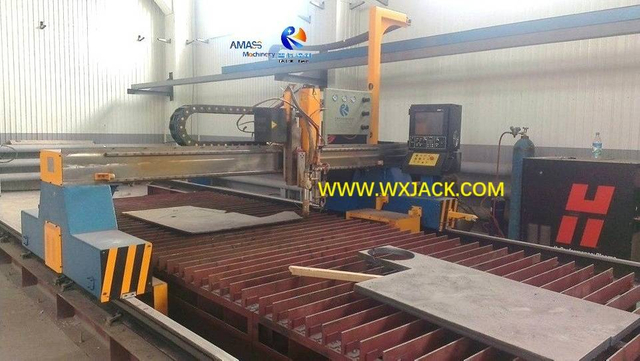

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes

Posicionador de soldadura universal de mesa única serie HB con mandril

Blogs de la máquina de soldadura de juntas a tope de placa de acero de chapa metálica

¿Cómo operar correctamente la máquina soldadora de juntas a tope de placas?
Tarea/Funciones/Características técnicas/Unidades funcionales en la máquina de soldadura a tope plana de placas; Calificación de Operadores de Máquinas de Soldadura a Tope de Juntas Planas de Placas; Pasos generales para operar la soldadora a tope plana con placa; Consejos sobre el funcionamiento de la máquina soldadora de juntas a tope de placas; Resumen sobre la máquina de soldadura a tope plana Wuxi JACK Leer Más
Máquina de soldadura de juntas a tope de placa puesta en uso
Uso y beneficios de la máquina de soldadura a tope plana automática multifunción; Características técnicas de la máquina soldadora automática multifunción para juntas a tope de chapa metálica; Funcionamiento adecuado de la máquina soldadora automática multifunción para unión a tope de placas; Mantenimiento de Soldadora a Tope Plana Automática Multifunción; Resumen sobre la máquina de soldadura de juntas a tope de placa automática multifunción Wuxi JACK Leer Más
Wuxi JACK entrega un conjunto de máquina de soldadura de juntas a tope de placas MP23 para un cliente nacional de la industria de maquinaria de elevación
Uso de la máquina soldadora de juntas a tope con placa de penetración total MP23; Puntos fuertes de la máquina de unión a tope de placas de penetración total MP23; Especificaciones de placas de la máquina de soldadura a tope plana de penetración total MP23; Unidades principales de la máquina soldadora de juntas de placa de penetración total MP23 Leer Más

A. Asunto de esta página sobre la máquina soldadora de juntas a tope de placas de chapa metálica Wuxi JACK:

1. Vista general de la máquina soldadora de juntas a tope de chapa de acero serie MP:

B. Uso y aplicación de la máquina soldadora para unión a tope de chapa de acero:

1) Pieza de prueba terminada con la máquina de soldadura a tope de chapa de acero Wuxi JACK MP20: (Figura 1)

2) Placa de junta estrecha fabricada con la máquina de soldadura a tope plana de placa de acero de chapa de acero Wuxi JACK MP23: (Figura 2)

C. Páginas relacionadas y productos sobre la máquina soldadora de juntas a tope de placa de acero para chapa metálica:

D. Esquema y vista técnica de la máquina de soldadura a tope de chapa de acero Wuxi JACK:

Diapositivas 1: Línea completa y potentes funciones de la máquina soldadora para unión a tope de chapa de acero Wuxi JACK:

1. Modelos disponibles de la máquina de soldadura a tope plana de placa de acero de chapa metálica:

2. Modo de soldadura adoptado en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

3. Melt Thru: técnica básica Adoptado en la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

4. Conjunto único de Máquina de soldadura a tope plana de placa de acero de chapa metálica con Funciones de dos máquinas: Biselado de bordes y soldadura de juntas a tope:

Diapositivas 2 y 3: Tecnología de patente Wuxi JACK para máquina soldadora de juntas a tope de chapa de acero:

Diapositivas 2: Puntos fuertes de la máquina soldadora para uniones a tope de chapa metálica serie MP:

2. Con Aplicación de Máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

Diapositivas 3: Detalles técnicos de la máquina soldadora de juntas a tope de placa de acero y chapa de la serie MP:

1. La primera foto de la izquierda: Almohadillas de cobre en la máquina de soldadura de juntas a tope de chapa de acero:

2. Segunda foto de la izquierda: capa de flujo SAW en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

Diapositivas 4: El ingenioso y sólido marco mecánico de la máquina de soldadura a tope de chapa de acero Wuxi JACK:

1. La foto de la izquierda: Corte triple de llama de combustible de oxígeno en máquina de soldadura de juntas a tope de chapa de acero:

2. La foto del medio: Vista lateral de la máquina de soldadura a tope plana de placa de acero para chapa metálica:

Diapositivas 5: Calidad de soldadura superior de la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

2. Los ingenieros de Wuxi JACK seleccionan celdas de funciones avanzadas en la máquina de soldadura de juntas a tope de chapa de acero:

1) La foto de la izquierda: Generador láser para rastrear el movimiento del soplete durante la soldadura de juntas a tope, en la máquina de soldadura para juntas a tope de chapa de acero:

2) La foto del medio: Mecanismo del soplete de soldadura en la máquina de soldadura a tope de chapa de acero:

3) La foto correcta: Vista frontal general del mecanismo del soplete de soldadura de la máquina soldadora de juntas a tope de placa de acero de chapa metálica:

Diapositivas 6: Grupo de corte triple por llama en la máquina soldadora de unión a tope de chapa de acero Wuxi JACK:

1. Cuando se necesita corte triple por llama en la máquina de soldadura a tope plana de placa de acero de chapa metálica:

3. Otras opciones sin corte triple con llama en la máquina de soldadura de juntas a tope de placa de acero de chapa metálica:

Diapositivas 7: Múltiples opciones en el modo de soldadura más adecuado en la máquina de soldadura de juntas a tope de placa de acero y chapa de acero Wuxi JACK:

1. La foto de la izquierda: CO2 Soldadura con gas protegido en la máquina de soldadura de juntas a tope de chapa de acero:

Diapositivas 8: Wuxi JACK Destacado HMI avanzado y fácil de usar en la máquina de soldadura a tope de chapa de acero:

1. La foto de la izquierda: teclas de función programables en la interfaz de pantalla táctil de HMI en la máquina de soldadura a tope plana de placa de acero de chapa de acero:

2. La foto correcta: interruptores de hardware en el panel operativo de la máquina soldadora de juntas a tope de placa de acero de chapa metálica:

Diapositivas 9 y 10: Integración de corte por llama triple con combustible de oxígeno y soldadura de juntas a tope, en la máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

Diapositivas 9: Gestión del proceso de trabajo/pieza de trabajo biselada terminada, del grupo de corte triple de llama de combustible de oxígeno de la máquina de soldadura a tope plana de chapa de acero Wuxi JACK

Diapositivas 10: Vista de cerca del proceso de soldadura SAW por fusión y de placas de acero para juntas terminadas, de la máquina de soldadura para uniones a tope de chapa de acero Wuxi JACK

Diapositivas 11, 12, 13: Gama completa de especificaciones y modelos/Amplia base de clientes de la máquina soldadora de juntas a tope de placa de acero y chapa de acero Wuxi JACK:

Diapositivas 11: 3 modelos de máquina de soldadura de juntas a tope de chapa de acero Wuxi JACK:

Diapositivas 12: Producción por lotes de 3 juegos de máquina soldadora de juntas a tope de chapa de acero MP25 exportada en el taller de ensamblaje Wuxi JACK

Diapositivas 13: Un conjunto de máquina de soldadura a tope de chapa de acero MP20

Otras series de productos que poseemos además de la máquina de soldadura de juntas a tope de placa de acero y chapa metálica

Blogs de la máquina de soldadura de juntas a tope de placa de acero de chapa metálica

**1) Pieza de prueba terminada con la máquina de soldadura a tope de chapa de acero Wuxi JACK MP20: (Figura 1)**

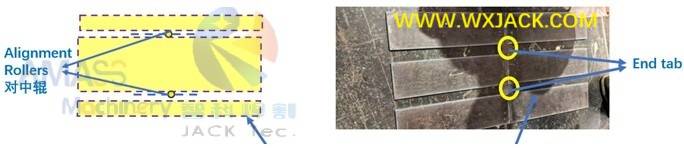

**2) Placa de junta estrecha fabricada con la máquina de soldadura a tope plana de placa de acero de chapa de acero Wuxi JACK MP23: (Figura 2)**

1. La foto de la izquierda: CO₂ Soldadura con gas protegido en la máquina de soldadura de juntas a tope de chapa de acero:
