Vídeo de funcionamiento de Wuxi JACK

Fresadora de borde de doble cabeza

Barra de navegación en "Video de funcionamiento de la fresadora de borde de dos cabezales"

Esquema de la fresadora de bordes de doble cabezal

El propósito de la página de videos de trabajo para la fresadora de bordes de doble cabezal

1. Puedes encontrar diferentes 6~7 vídeos de la fresadora final de las 4 páginas web anteriores;

2. Como complemento a la presentación verbal y con imágenes de este producto estrella de Wuxi JACK, tenemos otras 4 páginas web para presentar la máquina biseladora de bordes de placas en forma de videos:

1) Video de trabajo de la fresadora de bordes;
2) Video de trabajo de la fresadora de bordes de uso general;
3) Video de trabajo de la fresadora de bordes de doble cabezal;(esta pagina web)
4) Video de trabajo de la fresadora de bordes de configuración avanzada;

5) Video de la fresadora de extremos estándar y especial Wuxi JACK

En esta página de videos sobre fresadora de bordes de doble cabezal, cubrimos 5 temas de:

1) Creación de ranuras en bordes rectos y superiores. de piezas de trabajo de chapa metálica;
2) Hacer ranuras en el borde inferior sobre piezas de placa de acero al carbono;
3) Puesta en marcha Fresadora de extremos;
4) Trabajando en el taller del cliente de Fresadora de extremos Wuxi JACK,
5) Ventajas competitivas de Wuxi JACK Máquina biseladora de bordes de placas.


Video de trabajo del biselado de bordes superiores o laterales en una fresadora de bordes de doble cabezal

1) El biselado de borde recto es el primer paso operación en cualquier conjunto de fresadoras de bordes de las series Wuxi JACK XBJ y SXBJ;

2) La orientación del cabezal de fresado para fresado de borde recto se toma como 0°: El cabezal de fresado está paralelo al piso del taller, como puede ver en este video de la fresadora final;
3) Dos parámetros de proceso Para el funcionamiento de la máquina fresadora de bordes se puede identificar en este video: Uno es la velocidad de trabajo del fresado de bordes, que fue 380 mm/min. mostrado en el colgante de funcionamiento en ese momento;
4) El otro es corriente del cabezal de fresado durante el funcionamiento de la máquina biseladora de bordes de placas, que se muestra en la Amperímetro en la parte superior del cabezal de fresado.La corriente es en relación directa con la carrera de fresado requerida en la fresadora de bordes.

1) Este segmento de vídeo fue tomado el funcionamiento de la fresadora de bordes siguiendo el del vídeo anterior: Después del biselado de borde recto, el siguiente paso es el biselado de borde recto. en la fresadora de bordes de las series Wuxi JACK XBJ y SXBJ.La velocidad de trabajo correspondiente fue 340 mm/min.;
2) En el funcionamiento de la fresadora de bordes de placas, El biselado de borde recto y el biselado de borde inferior se implementan con el mismo conjunto de cabezal de fresado., cual es el primer conjunto de carro de fresado en la dirección de desplazamiento del carro de fresado de cantos;
3) Cada conjunto de cabezal de fresado en la máquina biseladora de bordes de placas es instalado y controlado de forma independiente, con su propio mando de control, como podéis observar en el vídeo.Con el interruptor de llave, el cabezal de fresado puede incluso encenderse o apagarse por sí solo, para mayor flexibilidad en el funcionamiento de la fresadora de bordes de placas.

1) El espesor aplicable de la placa de acero. a mecanizar en la fresadora de borde de placa es Generalmente 6 ~ 60 mm a menos que se haga especialmente;
2) La placa de acero de la pieza de prueba en este video, que se tomó durante el proceso de pedido hasta la entrega de la fresadora de bordes Wuxi JACK XBJ-6, tiene espesor de 40 mm;
3) No importa si se trata de hacer ranuras en el borde superior o inferior, El primer paso es hacer fresado de borde recto. en la Fresadora de Extremos de Placas;
4) El propósitos del biselado de borde recto en la máquina biseladora de bordes de placas son dos: El primero es desbarbar la superficie del extremo de la placa de acero. corte de la máquina cortadora de placas de tiras CNC; El segundo es obtener la linealidad requerida. en el borde de la placa de acero.Estos son Condiciones previas para garantizar una calidad de acabado elegible entregado desde la fresadora de borde de placa.

1) Este vídeo sobre el biselado del borde superior fue tomado durante la etapa final de montaje y puesta en marcha en Wuxi JACK, en un conjunto de fresadora de cantos de placas SXBJ-6;
2) Puede encontrar que la viga de prensa y los gatos hidráulicos ya se habían instalado en la máquina biseladora de bordes de placas de chapa metálica, y La placa de acero se sujetaba firmemente con estos gatos.;
3) El regla angular a la derecha del cabezal de fresado indicó que el ángulo de inclinación en ese momento era 25°.Para Edge Milling Machine, este biselado del borde superior se estaba realizando sobre la base del fresado de extremo recto de la placa de acero.Esta es una práctica común en el funcionamiento de la fresadora de bordes de placas.

Video de trabajo del biselado del borde inferior en una fresadora de bordes de doble cabezal

1) En funcionamiento de la fresadora de bordes, Más del 95 % del biselado inferior solo puede estar disponible en cabezales dobles. Fresadora de bordes;
2) Como puede ver en el video, debido a la limitación de la instalación del cabezal de fresado en la mesa de trabajo de la fresadora de bordes de placas, el rango de posición angular del biselado inferior es -45°~0°.En otras palabras, la posición extrema del cabezal de fresado es -45° .Al girar hacia adelante, el cabezal de fresado choque con la cama horizontal de la Máquina Biseladora de Bordes de Placas;
3) En este video, se ajustó el cabezal de fresado. acercándose a -45°.La hoja cortadora adoptada en este conjunto de fresadora de extremos SXBJ-18 es de primera calidad, además de ser costosa para la fresadora de bordes de placas de 'gama alta'.

1) Este video fue tomado desde el lado opuesto de la hoja cortadora, a una distancia mucho más cercana que el video anterior de Edge Milling Machine;
2) Puedes comprobar claramente el rugosidad y superficie acabada del bisel acabado, entregado con este conjunto de fresadora de bordes de placas Wuxi JACK SXBJ-18;
3) El Velocidad revolucionaria de la cuchilla cortadora del cabezal de fresado. adoptado en esta máquina biseladora de bordes de placas es 75 ~ 420 rpm en 6 grados, o 65 ~ 715 rpm en 9 grados;
4) El diámetro aplicable de la hoja cortadora equipada en la fresadora de bordes es Φ125 ~ 320mm; En este vídeo, fue Φ200mm.

Este vídeo ofrece una vista completa de ¿Cómo se instala el cabezal de fresado? en un conjunto de fresadora de borde de placa modelo Wuxi JACK XBJ y SXBJ:
1) El cabezal de fresado se monta sobre una pieza de engranaje del sector lateral, grabado con regla de medición de posición angular;
2) Luego, este conjunto de cabezal de fresado se instala en una pieza de columna vertical vertical, con husillo de transmisión de movimiento vertical adentro, para ajustar la altura del cabezal de fresado en la Fresadora de Cantos;
3) Todo el complejo de cabezales de fresado está instalado en carruaje de viaje, que se desplaza hacia adelante y hacia atrás a lo largo de la plataforma de trabajo horizontal de la máquina fresadora de extremos de placas, en el velocidad de fresado de bordes ajustable durante el trabajo;
4) Hay tolva deslizante debajo del cabezal de fresado, para eliminar los restos de fresado lejos de la fresadora de bordes.

1) Este vídeo fue tomado en zona de subensamblaje de la empresa Wuxi JACK, en un conjunto de Fresadoras de Cantos de doble cabezal SXBJ-9, durante su etapa de subensamblaje;
2) El biselado del borde inferior en la fresadora de bordes se realizó en un ángulo pequeño, -15°~ -10°;
3) La viga de presión hacia abajo aún no estaba instalada en la mesa de trabajo, en esa etapa de producción de la máquina biseladora de bordes de placas.Entonces, como puedes encontrar en el video, la placa de acero se sujetaba a la mesa de trabajo mediante un simple dispositivo de fijación;
4) En el vídeo, en el lado derecho de la mesa de trabajo, se muestra el sistema de manipulación de placas de acero de la fresadora de bordes.

Video de trabajo de depuración en la fresadora de bordes de doble cabezal Wuxi JACK

1) Esta visión fue adoptada durante aceptación de fábrica en un juego de fresadora de bordes de doble cabezal SXBJ-12 en Wuxi JACK.El El cliente ruso fue a Wuxi JACK para comprobar el progreso de producción de la fresadora final;
2) En el vídeo puedes encontrar un trozo de placa de acero de gran ancho colocada sobre el sistema de movimiento de piezas de trabajo de accionamiento hidráulico de color amarillo.La razón por la que elegimos una placa de acero de gran tamaño y peso fue para comprobar la capacidad de la fresadora de bordes sistema de manejo de materiales, que es de vital importancia para el funcionamiento satisfactorio de la máquina biseladora de bordes de placas;
3) En el video, el carro de fresado se movía en ralentí hasta su punto de partida, para iniciar el proceso de fresado de bordes en la fresadora de bordes de placas.

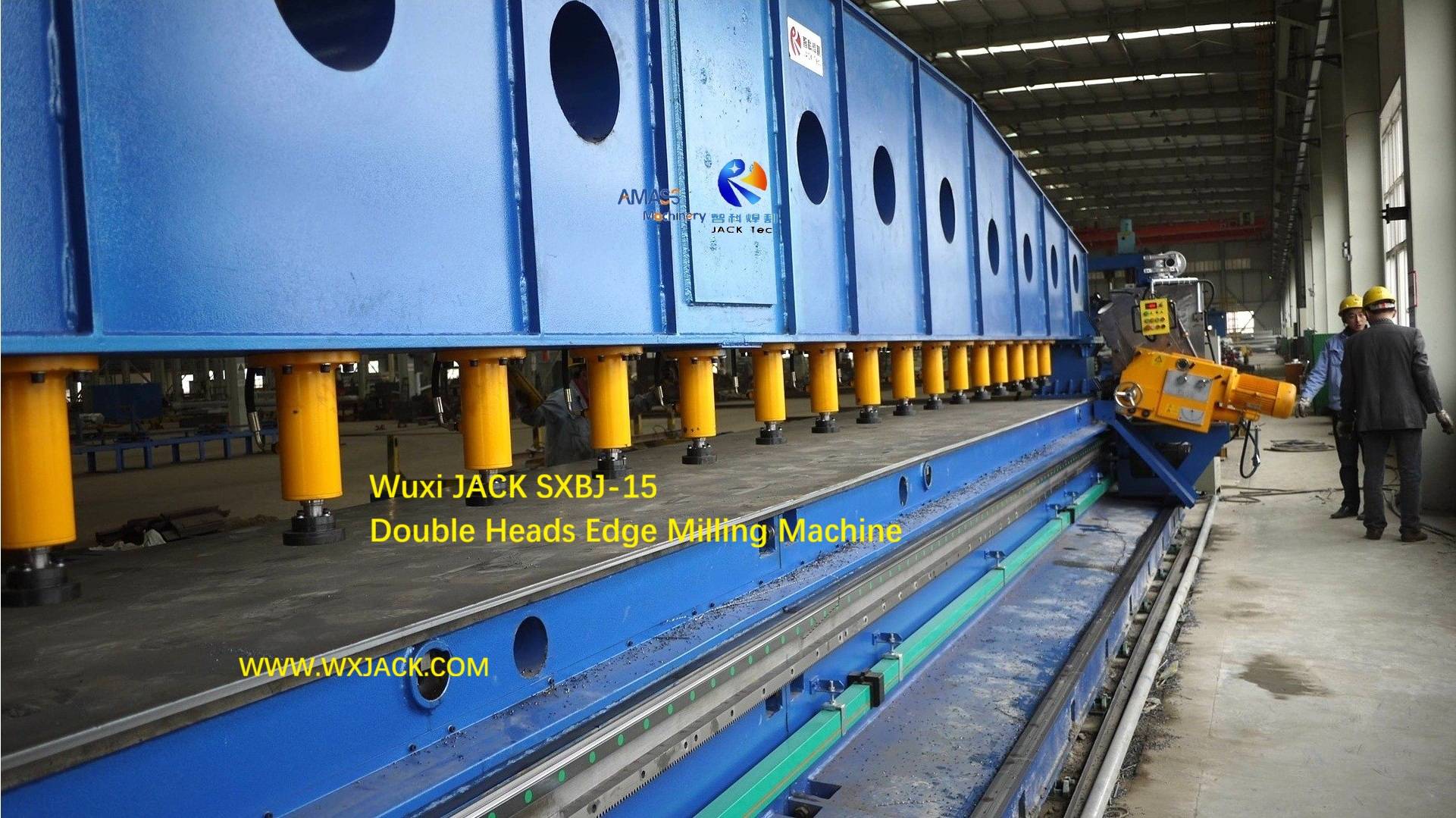

1) Este breve vídeo fue tomado en el comienzo de la puesta en servicio en un juego de fresadoras de bordes de doble cabezal SXBJ-15 en las instalaciones de Wuxi JACK;
2) El cabezal fresador y su carro se estaban moviendo hacia el punto de partida para el biselado de bordes, en la velocidad de funcionamiento en ralentí, para mecanizar una pieza de placa de acero prensada en la fresadora de borde de placa, que Se había completado el fresado de extremo de superficie recta.;
3) Probar el rendimiento del cabezal de fresado requiere la mayor parte de la carga de trabajo, durante la depuración en cualquier conjunto de Edge Milling Machine.

1) Este video de 19 segundos de duración fue sobre un conjunto de fresadora de bordes de doble cabezal SXBJ-125 que estaba a punto de ser exportado a Rusia, en el taller de montaje de Wuxi JACK;
2) Este conjunto de fresadora de bordes fue en la etapa de ensamblaje integral de la máquina..Puedes ver las 6 piezas de soportes de carga y descarga de piezas de trabajo, en la parte frontal de la mesa de trabajo de la fresadora final;
3) Hay 21 piezas de gatos de accionamiento de cilindros de aceite hidráulico instalado en la cara inferior de la viga de presión, para sujetar la placa de acero, durante el funcionamiento de la máquina biseladora de bordes de placas;
4) El ensamblado marco principal mecánico de este juego de fresadora de borde de placa SXBJ-125 tiene longitud total de 18 m para una carrera de fresado de bordes válida de 12,5 m; 3 m de altura, y 1m de profundidad;
5) Con la lente avanzando, puede comprobar la rodillos rodantes de piezas de trabajo empujando y tirando de soportes, así como tuberia hidraulica en la viga de presión de la fresadora de bordes.

1) Este vídeo fue tomado en un conjunto de exportado Fresadora de bordes de placas SXBJ-3 en el taller Wuxi JACK.Puede encontrar una pieza de bancada de máquina para un juego de carrera más larga Fresadora final a lo lejos;
2) El cabezal fresador y su carro se probaron en forma de fresado de borde recto.Al comienzo del mecanizado de la fresadora de bordes, la velocidad de trabajo era 210 mm/min., como se muestra en la pantalla digital del control colgante de la máquina biseladora de bordes de placas;
3) Luego la velocidad de trabajo se ajustó más rápidamente a 310 mm/min., por medio de girando la perilla de velocidad de color gris en el colgante de color amarillo.El idioma de este conjunto de colgantes de Edge Milling Machine es el inglés.

Video de trabajo de la fresadora de bordes de doble cabezal Wuxi JACK trabajando en las instalaciones del cliente

1) Este vídeo fue tomado en la empresa de un cliente ubicada en El sudeste de Asia, un juego de Wuxi JACK hecho especial Fresadora de bordes de doble cabezal SXBJ-12;
2) Las 2 piezas de cabezales de fresado están instaladas a ambos lados del Fresadora de extremo de placa mesa de trabajo.Trabajando juntas, las 2 piezas de cabezales de fresado pueden tenga fresado de bordes en ambos lados del tablero de tiras largas y estrechas con alta velocidad y eficiencia.Es una especie de máquina biseladora de bordes de placas novedosa;
3) Entonces, en el video puedes encontrar un pedazo de Placa de acero de unos 12 m de largo y 500 mm de ancho. estaba siendo fresado en este juego de fresadora de bordes de placas.

1) Este vídeo fue tomado en un Empresa de construcción naval china, en un set de Wuxi JACK producido hecho a medida Fresadora de bordes de doble cabezal SXBJ-4;
2) En este video de 37 segundos, la máquina biseladora de bordes de placas estaba realizando el biselado de bordes en una pieza de Placa de acero de 50 mm de espesor.;
3) Hay 2 singularidad con este juego de fresadora de extremo de placa: Uno es el ángulo de fresado de bordes, era de 75°..Puede que sepas que el rango de ángulo normal del biselado superior en la fresadora de bordes es 0°~ 45°.Por lo tanto, el cabezal de fresado equipado con este conjunto de fresadora de bordes es hecho especial, con la especificación de 0°~ 80°, verifique la imagen del título de este video;
4) La segunda diferencia con este juego de fresadora de bordes de placas es su gatos para piezas de trabajo.En lugar de la estructura del extremo de bola común que se ve, Los gatos para piezas de trabajo de este juego de fresadoras de bordes tienen pies de forma cuadrada más sólidos y de mayor tamaño., como puedes encontrar en el vídeo;
5) La razón es que este conjunto de fresadora de bordes de placas es SXBJ-4, lo que significa una carrera válida de 4000 mm.En consecuencia, hay 6 piezas de gatos para piezas de trabajo en este conjunto de fresadora de bordes, y la placa de acero que se procesará en ella generalmente tiene un gran espesor y, por lo tanto, un peso elevado;
6) Para garantizar una fuerza de sujeción suficiente sobre la placa de acero, los gatos para piezas de trabajo en este conjunto de máquina biseladora de bordes de placas tienen una estructura de diseño especial.

Vídeo de trabajo de la función superior y exclusiva de la fresadora de bordes de doble cabezal Wuxi JACK

1) Este breve vídeo demuestra la Control y monitorización del ángulo de inclinación del cabezal de fresado., en Wuxi, JACK entregó la fresadora de bordes de doble cabezal de configuración avanzada SXBJ-125;
2) La fresadora final sería exportado a Rusia.Entonces, el idioma en la pantalla táctil de la HMI (Interfaz Hombre-Máquina) es el ruso;
3) El cabezal fresador estaba siendo validado en su biselado del borde inferior en la máquina biseladora de bordes de placas.Puede encontrar en la pantalla táctil de la HMI que el ángulo establecido para el cabezal de fresado en la fresadora de bordes fue -41°, y el ángulo real en ese momento era -40,6°;
4) Además de HMI, El ángulo de giro del cabezal de fresado. en este juego de fresadora de borde de placa También se puede confirmar desde la pantalla digital del cabezal de fresado., así como regla de ángulo lateral junto al cabezal de fresado.

1) El vídeo anterior refleja el 'resultado' del control y monitor del ángulo del cabezal de fresado, en la fresadora de bordes de placas de las series Wuxi JACK XBJ y SXBJ, y este video registra cómo lograr tal resultado en el proceso de validación de la End Milling Machine:
2) Primero, se introdujo la posición del ángulo objetivo de 41°. mediante pantalla táctil HMI;
3) Luego, bajo el motor, el cabezal de fresado de la fresadora de extremos de placa se giró hacia arriba, alcanzando la posición angular de 41°;
4) Al finalizar el torneado del cabezal de fresado, su regla angular lateral confirmó la orientación real del cabezal de fresado en la fresadora de borde de placa: 41°.
