Box Wuxi Box Huxi potente H Máquina de secuencia de acero de haz

Wuxi Jack diseña y produce equipos de rack de volcado de haz de caja H en el campo de la producción de estructura de acero, de varias especificaciones:


1. Variaciones de la estructura de acero de la viga de la caja H de la máquina Volencia de la máquina:

1) estacionaria y conducción de motor móvil;
2) 60 ° / 90 ° / 180 ° RACKS OBRABLADO;
3) capacidad de carga de hasta 15 ~ 20 toneladas;
De estructura de acero tocadiscos;

2. Estaciones de trabajo en la línea de producción del haz H con la rejilla para girar:

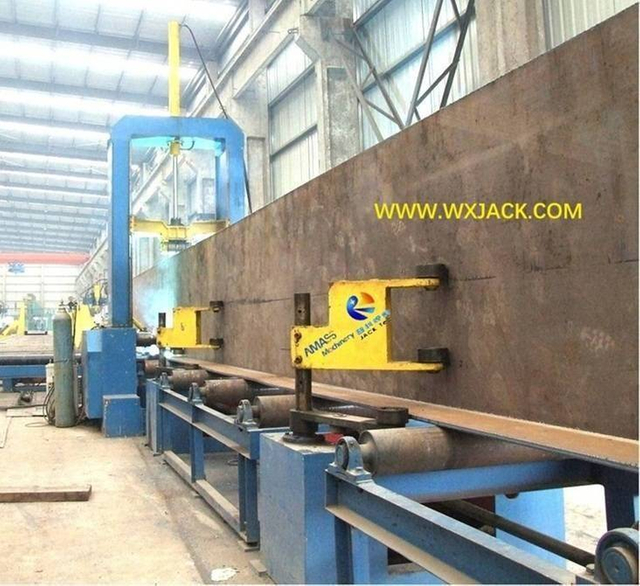

1) HELLO DE VIDA H Y MÁQUINA DE SOLDADA DE TACHA: Máquina estacionaria de rack de rotación de 90 ° ;

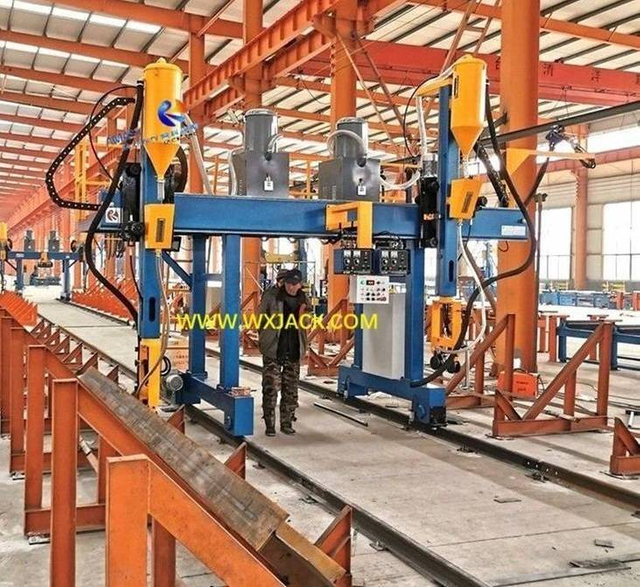

2) H Máquina de soldadura de sierra de haz H: estacionaria de 60 ° sobre la rejilla de giro; Estante de volteo motorizado de 180 ° ;

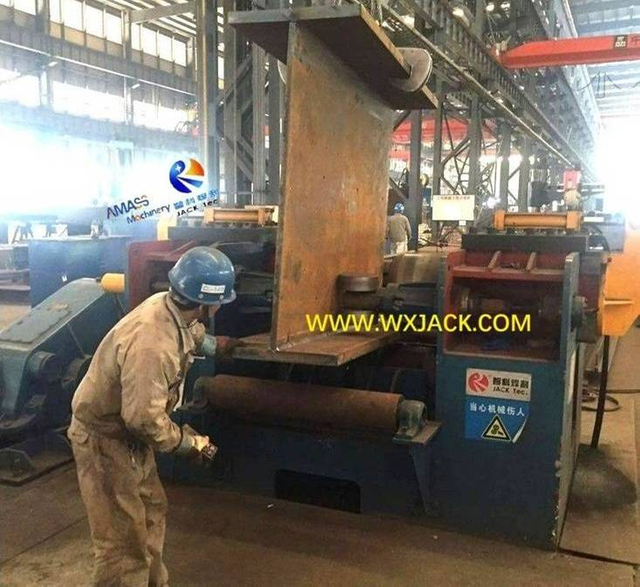

3) H Máquina de alisado de brida de haz H: equipo de estante de volcado de 180 ° móvil ;

3. Máquina de rotación de estructura de acero en la línea de producción del haz de la caja :
máquina de soldadura de sierra de viga de la caja: accionamiento del motor que se mueve 180 ° estructura de acero Voloteador:


4. Wuxi Jack Box H Beam Steel Structure Machine Waching funciona en la instalación del cliente:

Máquina estacionaria H Viga H 90 ° en la estación de ensamblaje

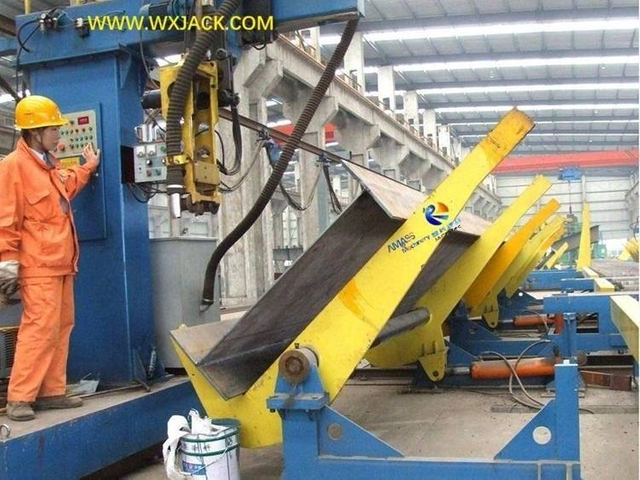

Estacionaria H Beam 60 ° Máquina de estantería de volcado en la estación de soldadura por sierra

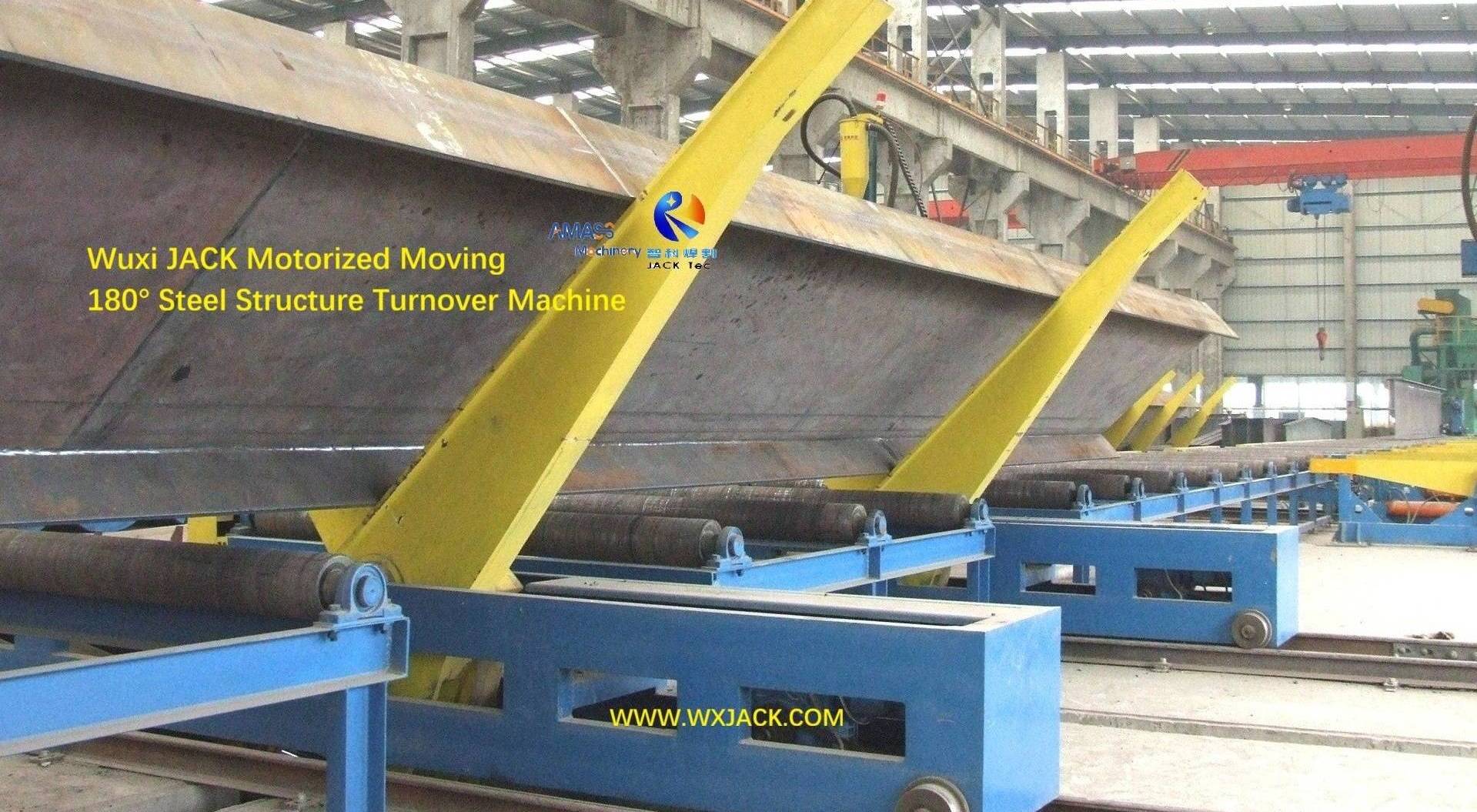

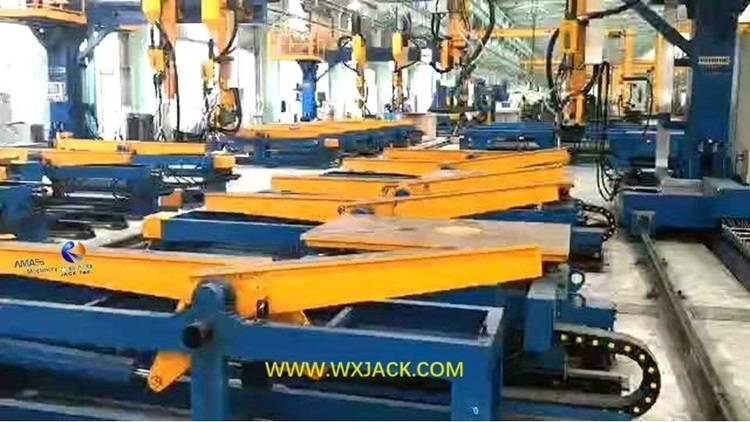

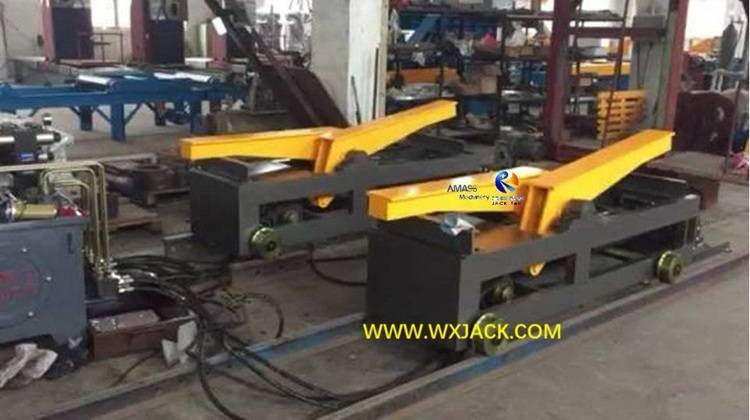

Movimiento en movimiento H Vma de 180 ° Máquina de la rejilla en la estación de soldadura de sierra

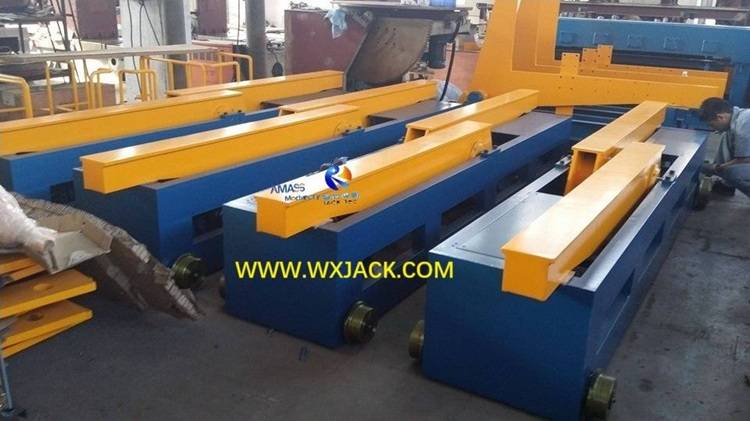

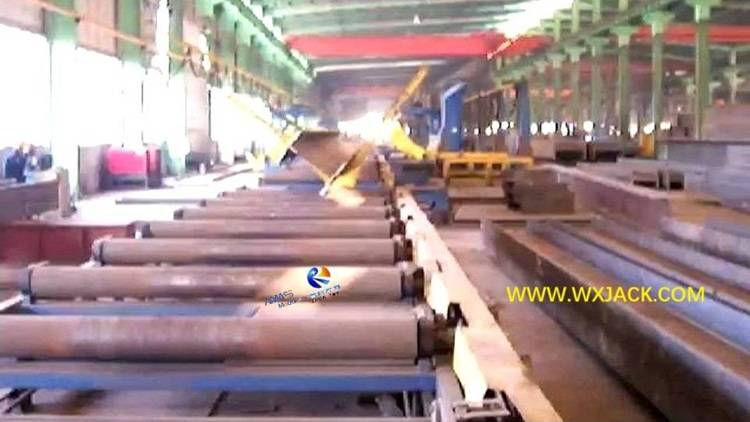

Motor Motor Moving Box Beam 180 ° girando la máquina de la rejilla en la estación de soldadura de sierra

5. Box H Beam Estructura de acero Máquina de rotación que se ensambla y prueba en Wuxi Jack Workshop:

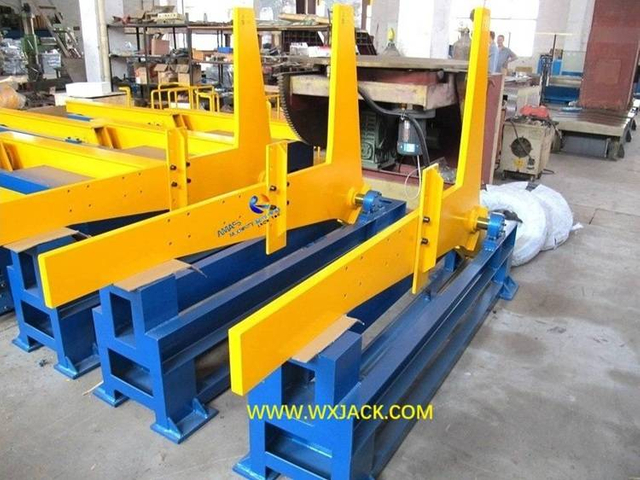

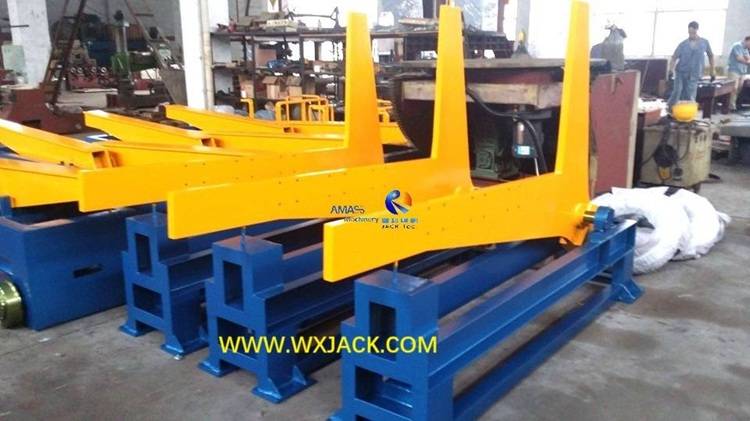

Estacionario H Beam 90 ° Equipo de estante de volteo

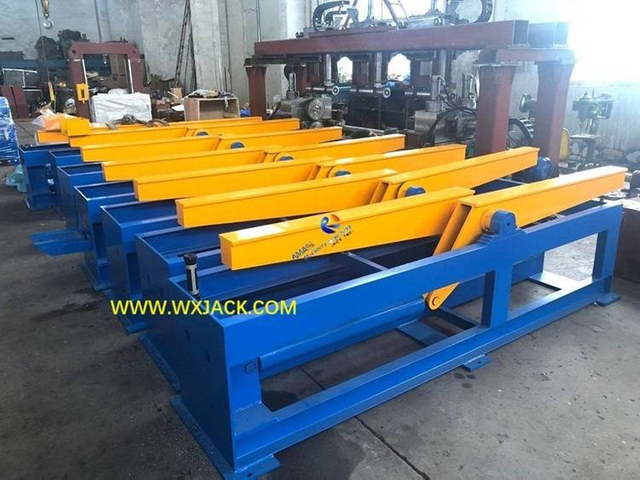

Caja estacionario H Haz 180 ° Rackling de rotación giratoria
Motor Drive Box Moving H Viga 180 ° Rattable de reacción giratoria
Estacionaria h viga 90 °
6. Otra estructura de acero volcada máquina para volteo y transporte de placas:

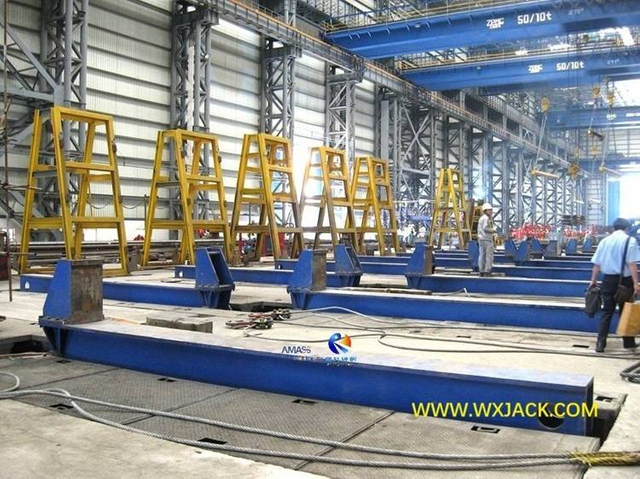

Equipo de rejilla de volteo de placa de acero de 150 toneladas
Máquina de reestructuración de placa de acero de 150 toneladas

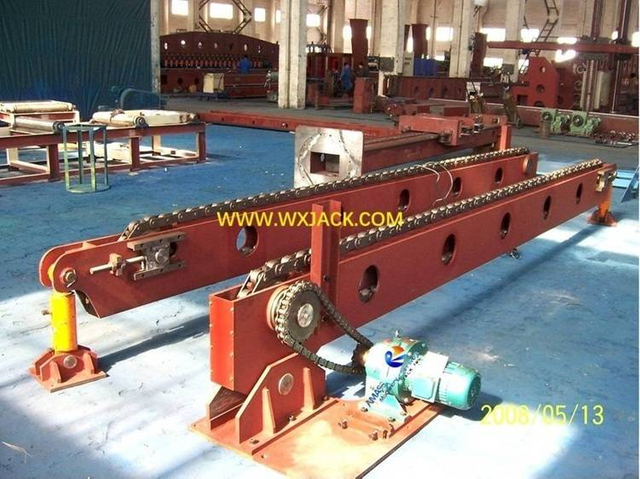

Caja de estructura de acero tipo de cadena de placa de 10 toneladas H Vigile en movimiento de la viga
Máquina de mudanza de haz de haz de haz de haz de haz h vile de 20 toneladas de elevación
7. Máquina de rotación de estructura de acero de tipo manipulador de cadena:
esta es otra máquina de volteo de estructura de acero importante y ampliamente aplicada:

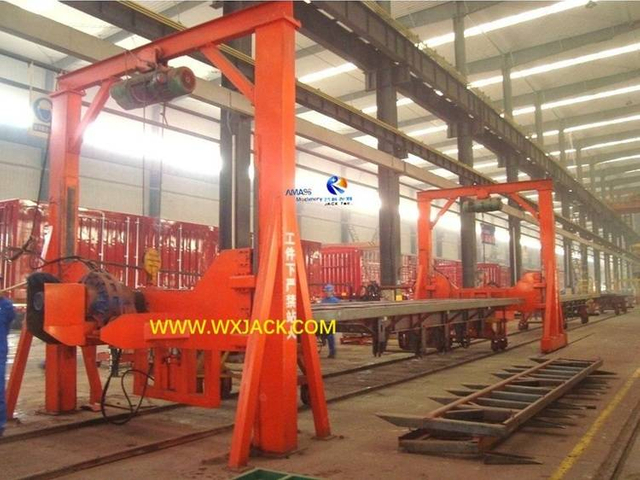

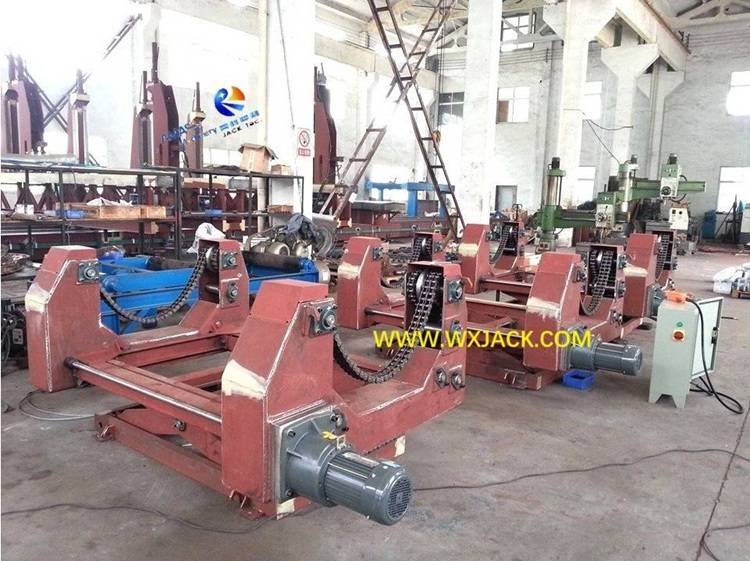

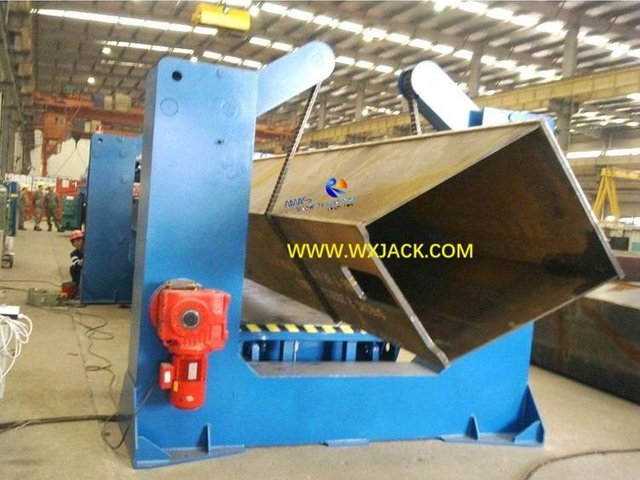

Tipo de cadena Manipulador Estructura de acero Volular la máquina con mesa de elevación
Tipo de cadena Manipulador Estructura de acero Máquina de rotación de marco D doble U

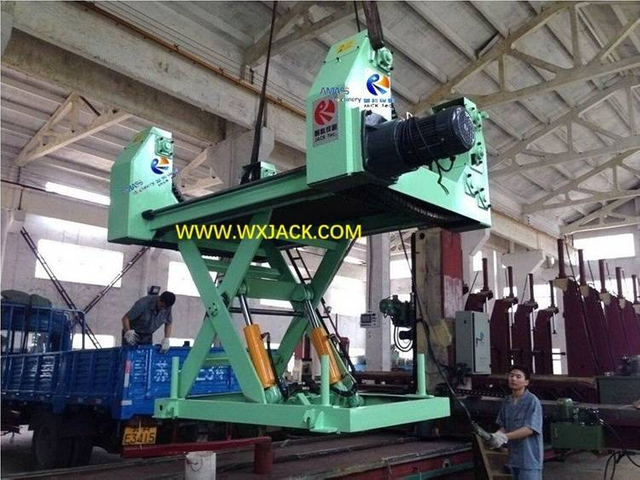

Máquina de flotación de estructura de acero de tipo manipulador con mesa de elevación de tijera integrada
Máquina de cambio de acero tipo cadena anular eléctrica para uso de la línea de producción

Videos que funcionan de Wuxi Jack Box H Beam Steel Structure Vornfurn Machine

Parámetros técnicos de Wuxi Jack Box H Machina de rotación de estructura de acero de haz

A continuación se muestra la lista de las principales especificaciones técnicas de la caja de la estructura de acero de haz Wuxi Jack H. Para obtener una introducción más detallada sobre este equipo, consulte la sección final de esta página:
1. Caja de estructura de acero H Viga 60 ° Máquina giratoria de reestructuración:
2. Caja de estructura de acero H Viga de 90 ° Máquina giratoria de estantería:

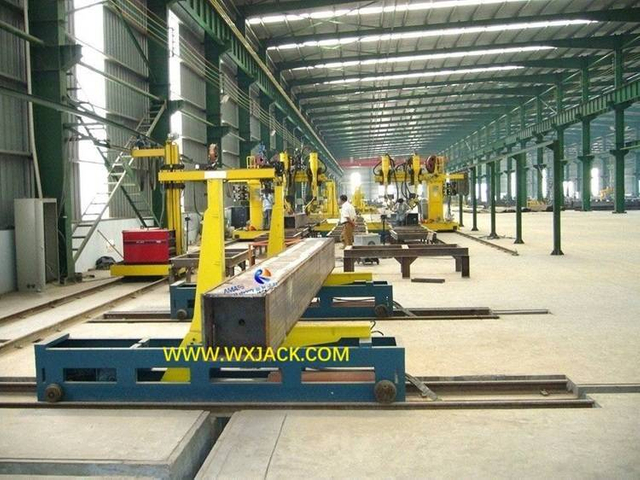

3. Caja de estructura de acero H Viga de 180 ° Ratch Rack Máquina de plataforma:
4. Máquina de la rejilla de volteo de placa de acero:

5. Levante de estructura de acero Box H Vigile en movimiento:

Estructura y unidades consistentes de Wuxi Jack Box H Beam Estructura de acero Volote

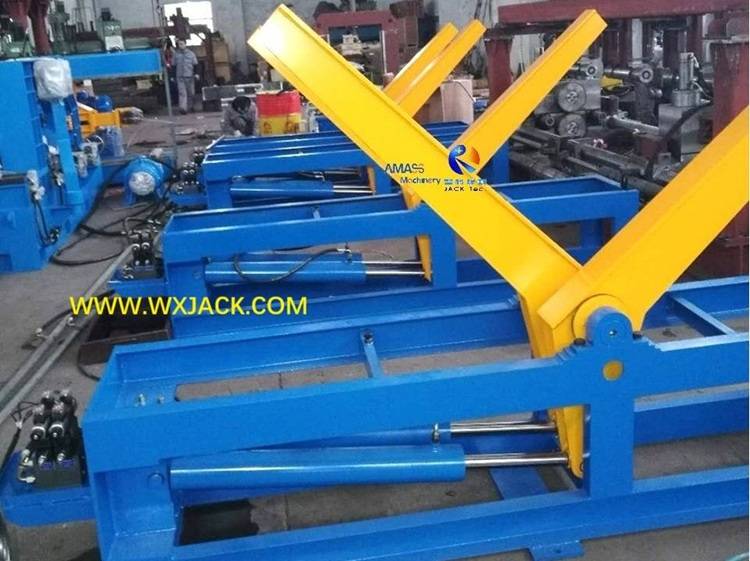

1 Steel Structure BOX H Beam Overturning Machine Turntable 1 1

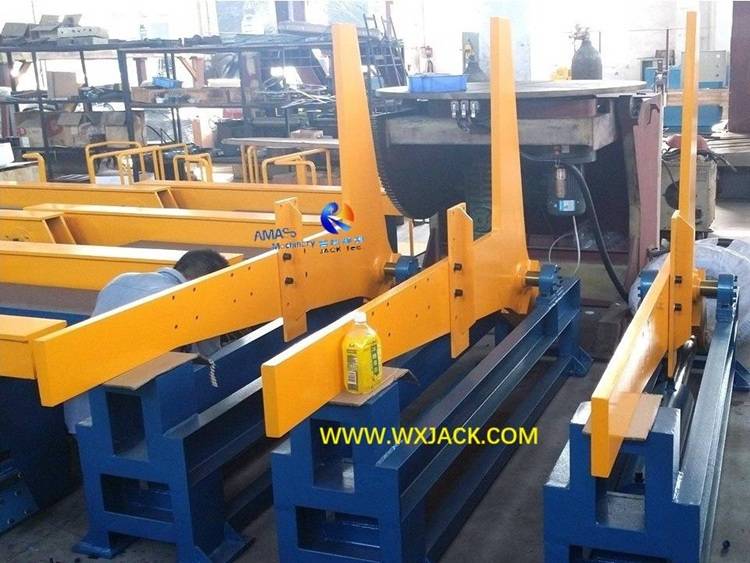

2 Steel Structure BOX H Beam Flipping Machine Turntable 2 3

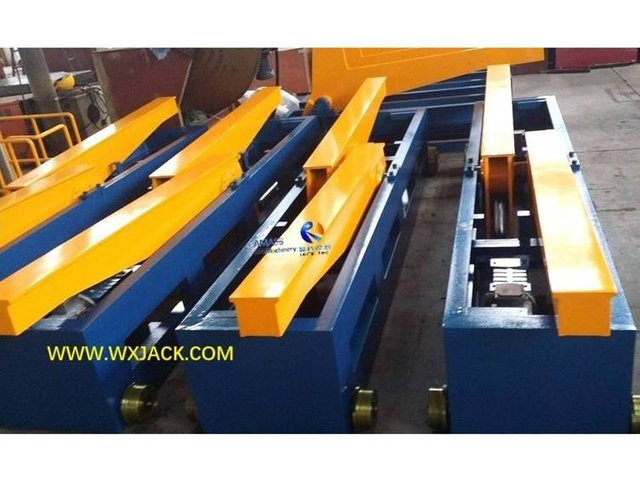

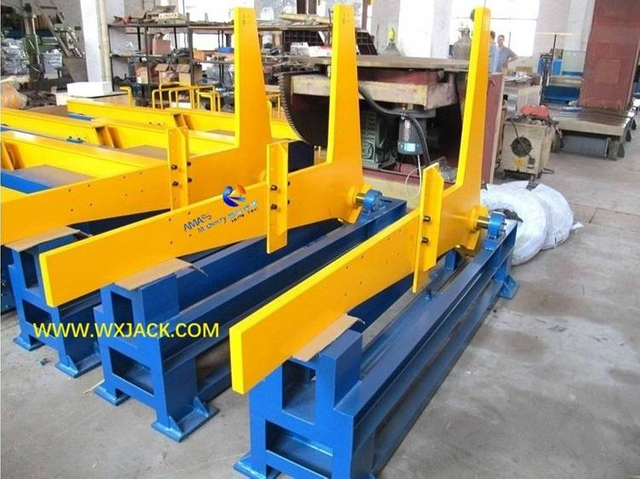

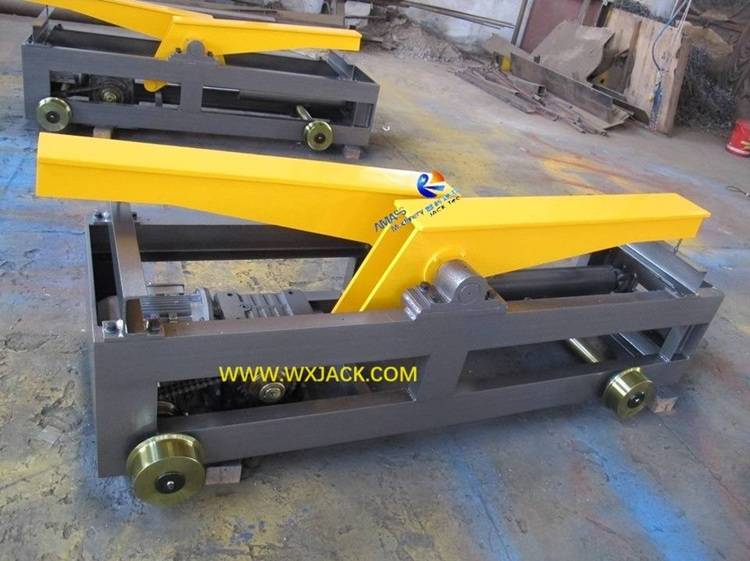

3 Steel Structure BOX H Beam Overturning Rack Turntable 4 4 IMG_4995 BOX

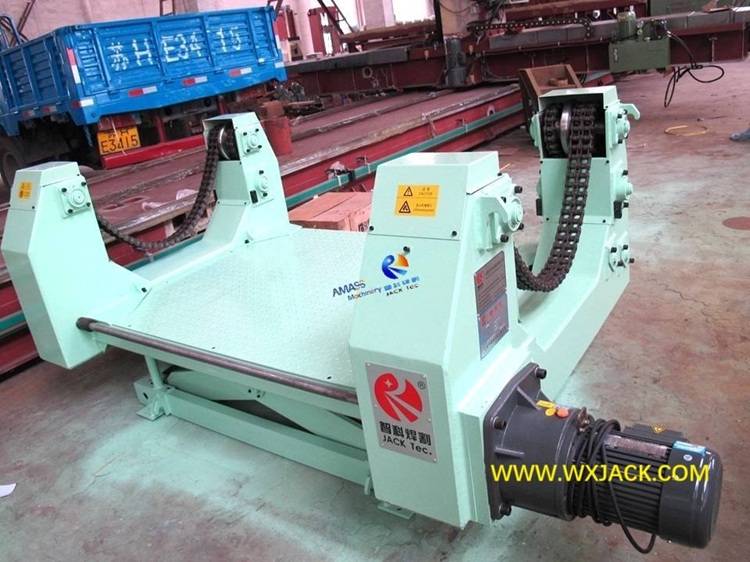

4 Chain type Manipulator Overturning Machine Turntable 10 2

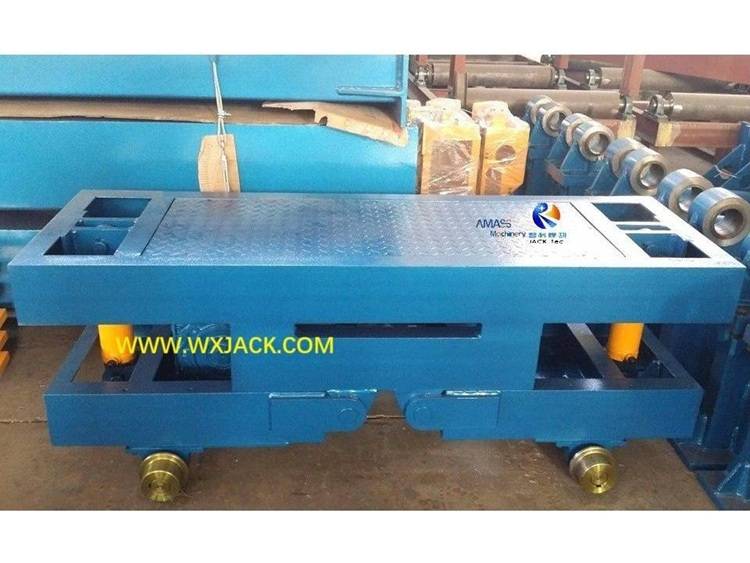

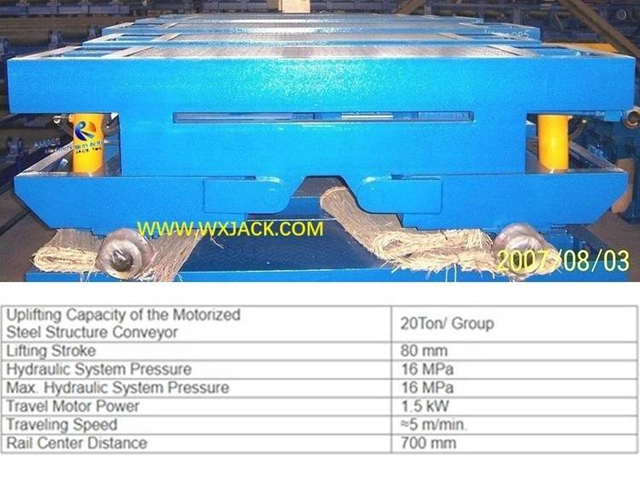

5 Steel Structure BOX H Beam Lifting Conveyor Turntable 4
6 Steel Structure Beam Chain type Manipulator Flipping Machine Turntable 10 4
7 Steel Structure BOX H Beam Overturning Machine Turntable 0 4 2
8 Steel Structure BOX H Beam Flipping Machine Turntable 3 3 IMG_1414

Principio de trabajo de ritmo de volcado de la caja de la caja de gato Wuxi H Beam Acero Estructura Máquina de volteo

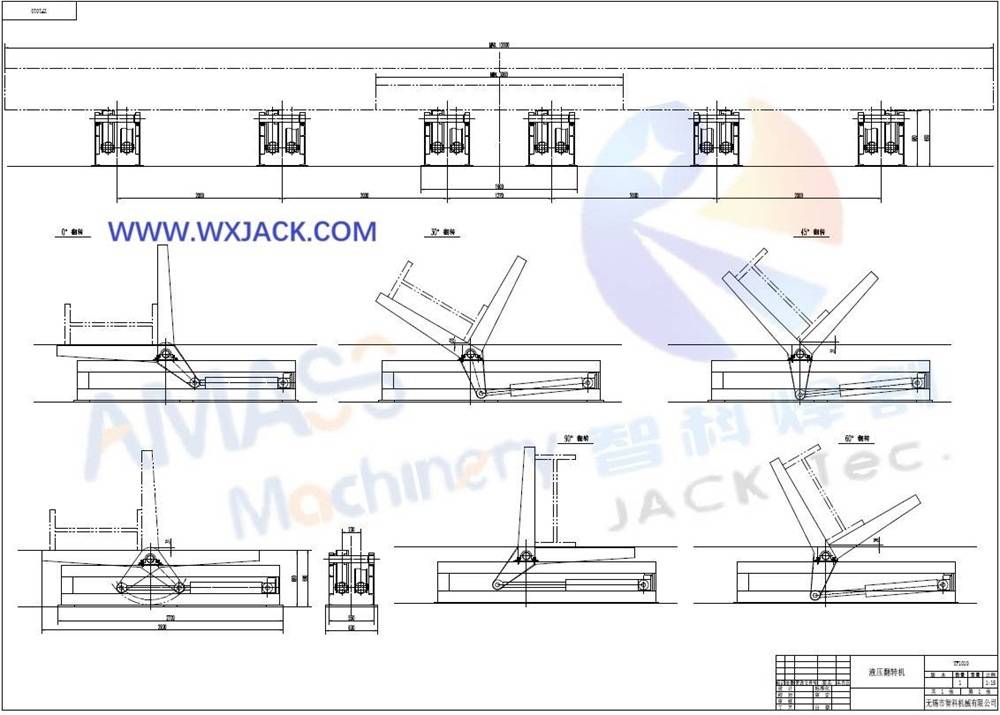

A continuación, el bosquejo proporciona ilustración sobre movimientos de trabajo de los brazos l volcados de Wuxi Jack 180 ° Box H Beam Vigón El equipo de reestructuración de la plataforma giratoria, para cambiar la posición angular de la pieza de trabajo a 0 ° / 30 ° / 45 ° / 60 ° / 90 ° / 180 ° respectivamente:
0 Box de estructura de acero H Beam de volcado Vigulante Tirnable 5

Características técnicas de Wuxi Jack Box H Beam Acero Estructura de acero Tiradora

Existen ciertas características técnicas comunes de este plato giratorio de estanterías, que se aplica en la línea de producción del haz de la caja H:

Flotando con precisión y confiablemente el brazo del disco hidráulico 60 ° / 90 ° / 180 ° Caja H Estructura de acero de haz: Máquina de volteo:

1. Ángulo de oscilación controlable dentro de la especificación: los brazos L (bastidor) y la pieza de trabajo pueden volcarse y detenerse en cualquier posición angular objetivo dentro de su especificación: 60 ° / 90 ° / 180 ° ;
2. Control de posición de swing preciso y visualización: existe una escala de ángulo instalada en el tiempo de 60 ° / 90 ° / 180 ° Tirnable de la rejilla, que indica el ángulo de oscilación real de los brazos L de L en ese tiempo;
3. Gestión de seguridad: hay paradas duras equipadas en la máquina de la rejilla de rotación de la estructura de acero. Cuando los brazos L llegan a la posición angular esperada, estas paradas duras ayudan a mantener y asegurar los brazos y las piezas de trabajo (vigas H) que permanecen firmemente en esta posición angular;
4. Priba de trabajo seguro: como se muestra en la foto de arriba 3 RD : Hay un pedazo de soporte pequeño en cada pieza del brazo L (estante), en la estructura de acero de Wuxi Jack, la máquina de volcarse. Su posición de fijación se puede ajustar cambiando los agujeros de montaje a lo largo del cuerpo longitudinal del brazo L (estante). Esto tiene el propósito de acomodarse en asegurar diferentes altura de la red del haz de la caja H, evitando que se caiga de los brazos del tocadiscos del estante de volcado;
5. Operando de manera flexible 2 piezas de brazos L en fase o individualmente: en cualquier conjunto de 60 ° / 90 ° / 180 ° Box H Beam Estructura de acero Máquina de rotación, las 2 piezas de L brazos L (bastidores) pueden balancearse simultáneamente, o balancearse por separado, dependiendo del requisito de operación del tortugal y la longitud de la caja H Beam;



6. Box H Haz ángulo de gestión de precisión en la estructura de acero Volular la máquina:

1) El volteo en la precisión de la fase de los bastidores de volcado en la máquina se puede mantener dentro de la tolerancia de ≦ 3 ° ;
2) La parada en la precisión de fase de la caja H del haz H se puede controlar dentro de ≦ 1 ° ;
3) A veces el codificador está instalado para voltear los estantes de la estructura de acero de la máquina de altavoces de la máquina de tocadiscos.


Uso y gran valor de la estructura de acero de haz de la caja H lo volcador y la plataforma giratoria

1. Motaje de trabajo y función de la caja de la estructura de acero de haz de caja:

1) Tiratrillando la caja de estructura de acero H Viga dentro del rango de 0 ° ~ 90 ° / 0 ° ~ 180 ° / 0 ° ~ 360 ° A cualquier posición angular esperada, con una fuerza de accionamiento pesado confiable de los cilindros hidráulicos ;
2) transmisión / hilera / caída de estructura de acero Haz h en el rango designado, para mudar y cambiar la orientación de las partes de funcionamiento durante la producción de la fuerza de accionamiento eléctrico de los motores eléctricos o hydráulicos ;

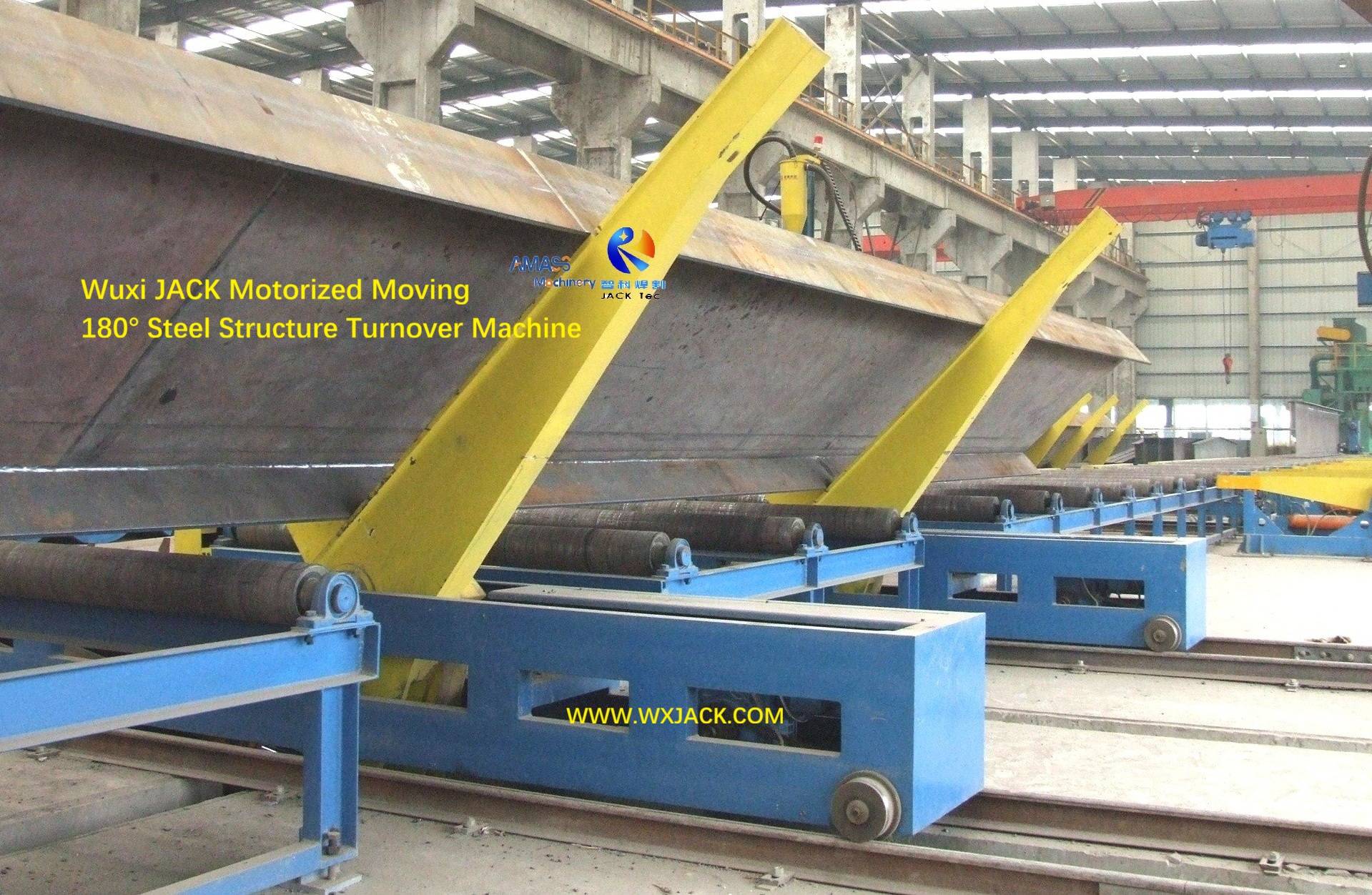

3) . Modelo YF1810 MOVABLE MOVAULIC HIDRAULIC H VAGO 180 ° Máquina de estante de giro, aplicada en estaciones de soldadura de sierra de la línea de producción automática de haz H : ( Fig.1 )
FIG1 Caja de estructura de acero H Haz de rastreo de rastreo de haz 3 8
4) Wuxi Jack YF1810 Modelo móvil Viga de caja de transmisión hidráulica Viga de reverso de 180 ° Máquina de volcado, aplicada en las estaciones de soldadura de sierra de la línea de producción de haz de caja automática : ( Fig.2 )
FIG2 Box H Beam Flipping Rack Equipable de plataforma 11 2

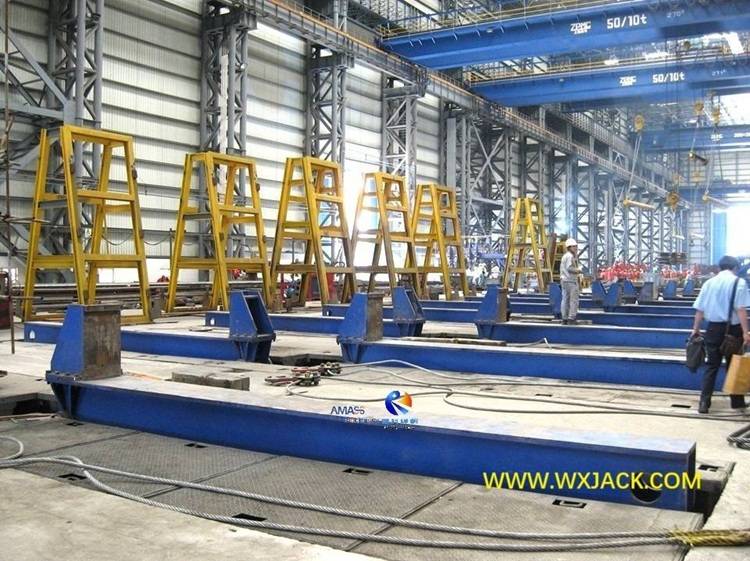

5) Wuxi Jack 150 Ton Capacidad de carga de la placa de acero La máquina de rotación de la placa de acero (matriz de bastidores de volcado): ( Fig.3 )

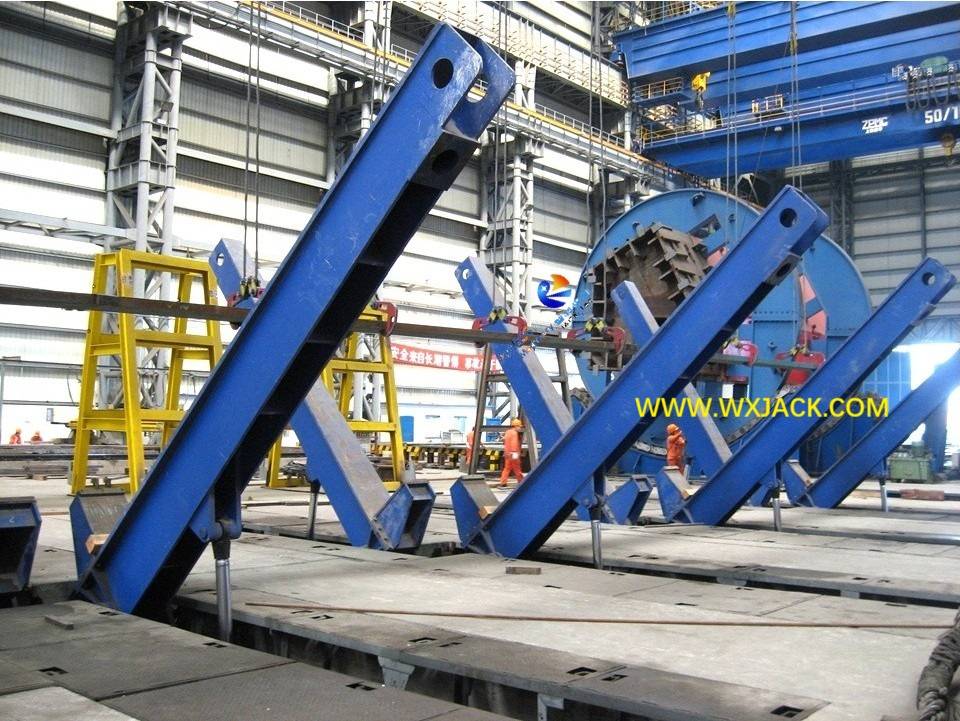

Fig3 Placa de acero de acero Máquina de rejilla 5 1

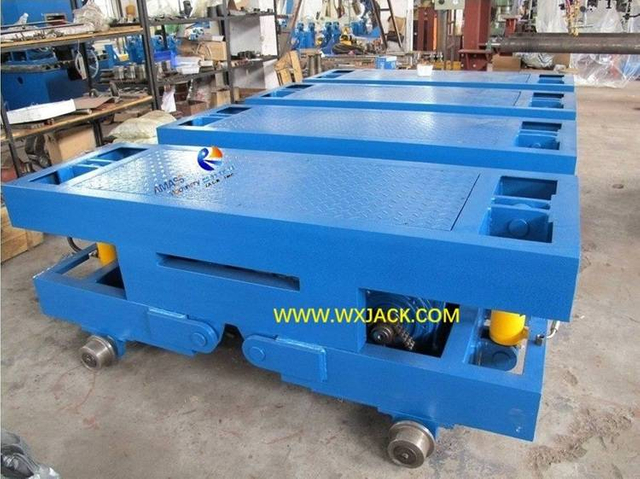

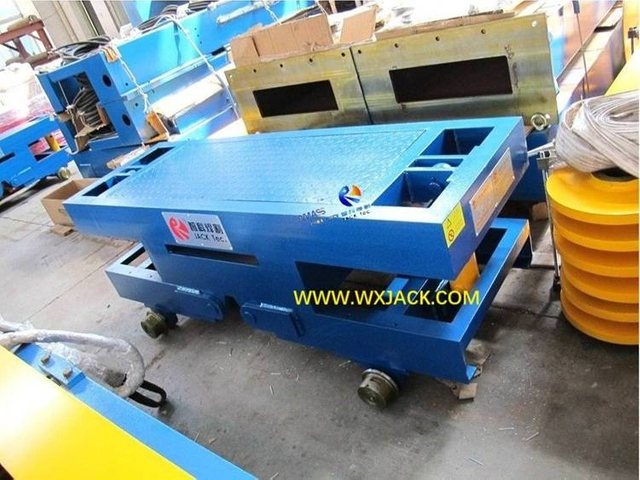

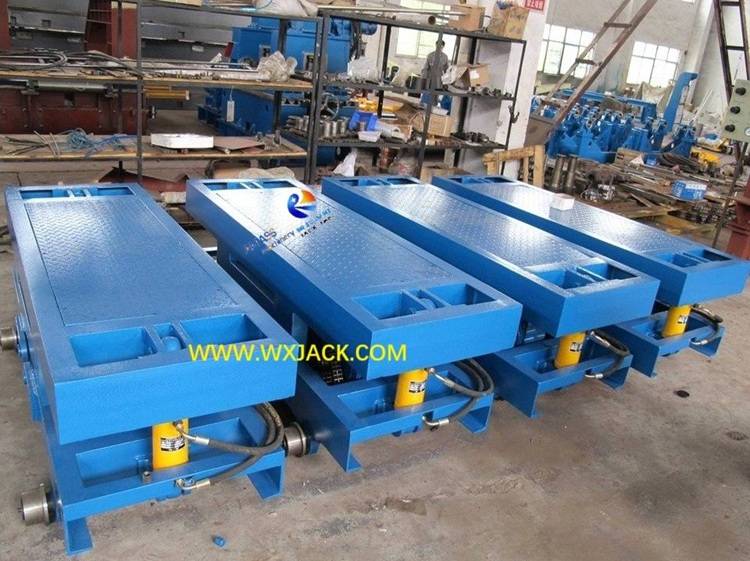

6) Wuxi Jack Lifting Estructura de acero Box H Vigas H Vigor que se aplica en la línea automática de producción de haz H: ( Fig.4 )

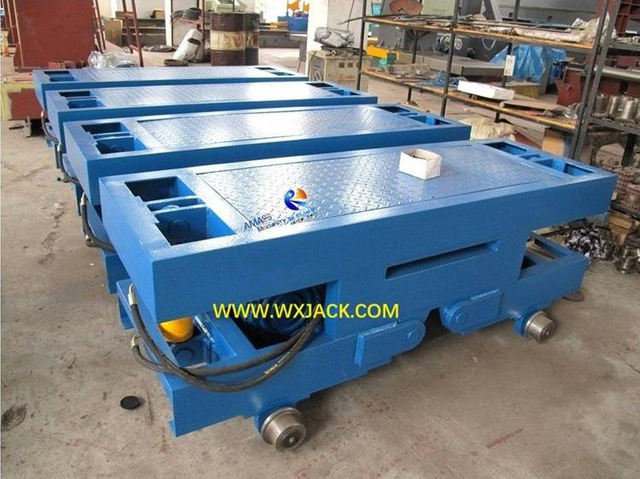

FIG4 Caja de estructura de acero H Haz de elevación CONJUCTOR 7 3
7) Portes de trabajo aplicables: H Beam/ Box Beam/ T Beam/ Cross Beam/ Heavy Steel Plates/ Pipes/ Tanks/ Cualquier otro miembro de estructura regular o especial, que tienen una gran dimensión y un peso pesado, inconveniente, peligroso, que consume mucho tiempo y, en algún momento, imposible para manejar con las manos;


2. Importancia e importancia de la máquina de facturación de la estructura de acero del haz de la caja H:

1) Adquirir la seguridad de las personas y el sitio de trabajo amigable: alivia a los operadores del trabajo inseguro e inquieto del movimiento de las piezas de trabajo de la estructura de acero y el cambio de posición;
2) Automatización de promesa y alta eficiencia: ayuda al proceso de la logística de las piezas de trabajo de la estructura de acero fluida, suave y controlable, lo que lo convierte en una línea de producción de estructura de acero altamente automatizada;
3) Realice la tecnología de proceso en la Línea de producción del haz de la caja H: la estructura de acero El equipo de reestructuración es necesaria Unidad de logística, manipulador y tocadiscos en la ruta del proceso de producción de la caja de acero Haz H de producción de haz, lo que implica piezas de trabajo pesadas en el volcado/ transmisión/ polipasta y cae de manera ideal;
4) Necesidad: debido al gran tamaño y el peso pesado de la estructura de acero, la caja de la caja H de las piezas de trabajo del haz, junto con el grado de calor acumulado en la superficie de las piezas de trabajo después de la soldadura, es necesario utilizar equipos de rotación de estructura de acero y plato giratorio para cumplir con los trabajos de cambio de posición del haz de la caja H;
5) beneficio financiero: reduzca el número de operadores y, por lo tanto, ahorre el costo variable de producción;


3. Uso amplio de la caja de rotación de la estructura de acero de haz de la caja H:

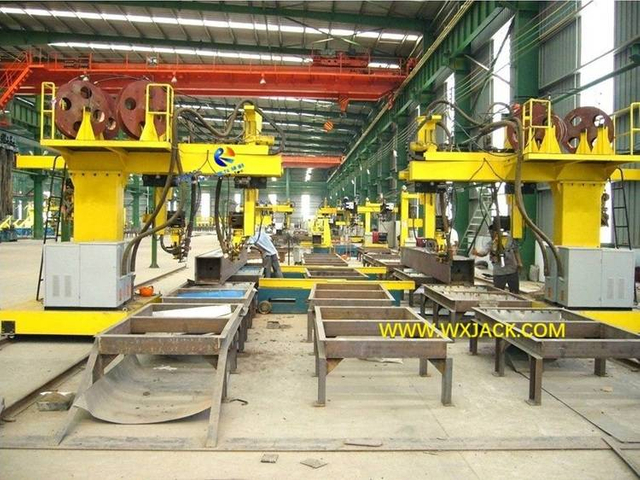

En cada línea de producción de estructura de flujo automático de flujo automático moderno:

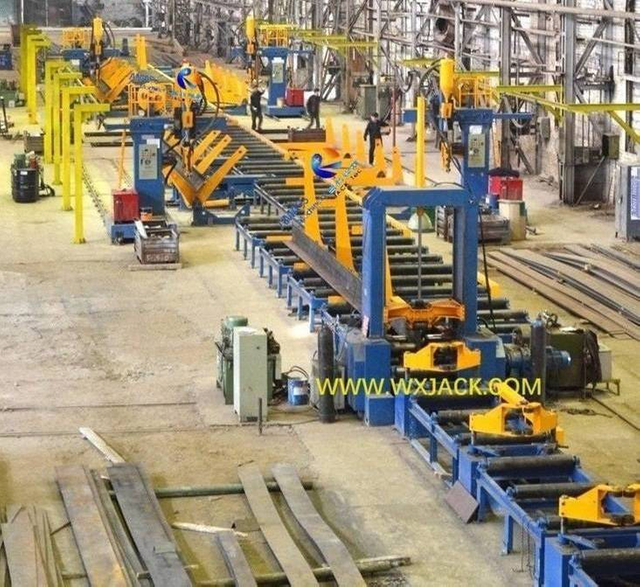

1) línea de producción de haz H;
2) línea de producción de haz de caja;
3) Línea de producción de haz T ...
siempre puede encontrar la operación ocupada de varios equipos de estantería de volteo de estructura de acero de diseño y tocadiscos:

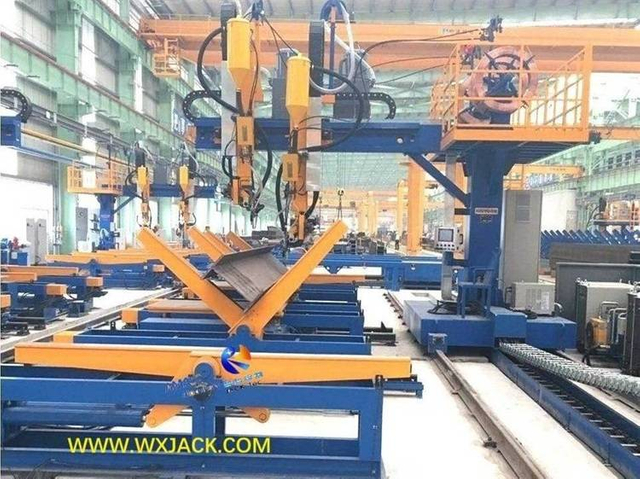

a) Wuxi Jack Stationy H Beam 6 60 ° Máquina de estante de rotación que se aplica en las estaciones de soldadura de sierra LHC de la línea de producción automática de haz H : ( Fig.5 )

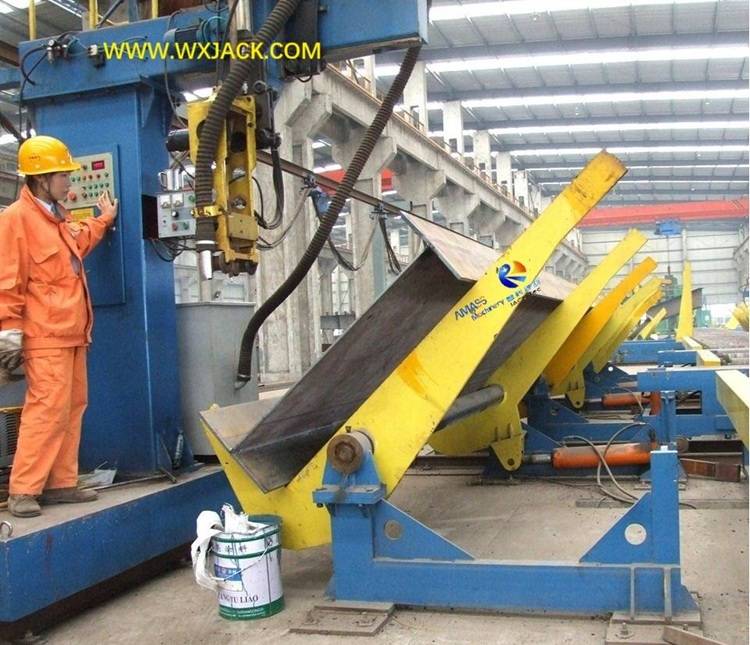

Fig5 H Haz de viga 60 ° Máquina de estante de rotación 1 DSC_0262
4) papel importante: estos equipos de volteo y la plataforma giratoria desempeñan el papel de la conexión y las juntas en la línea de producción del haz de la caja H, lo que hace que el flujo de material y WIP (trabajo en proceso) se implementará de manera controlable, ordenada y altamente eficiente;


4.

1) Ahorro de costos de mano de obra: el número de operadores se puede reducir en la línea de producción del haz de la caja H. Esto es especialmente significativo bajo la tendencia actual del costo laboral aumentando continuo y en escasez de suministro, y la automatización es la visión del desarrollo de la empresa;
2) Mejorar el nivel de gestión del sitio: todo el takt (ritmo de trabajo) de la línea automática de producción de haz/ haz de caja H es controlable con la instalación de la máquina de facturación de la estructura de acero del haz H de la caja y la placa giratoria, lo que alcanza la condición ideal de 85%+ velocidad de balance de línea;
3) Diapositivas de informes: para una revisión rápida, verifique la página del producto ' Resumen en la caja Wuxi Jack Box H Beam Steel Structure Flipping Machine ';


5. Dos tipos principales de caja de la estructura de acero del haz H -Máquina de rotación y platillo:

En la aplicación práctica, la estructura de acero del equipo de rack de rotación y la plataforma giratoria se pueden dividir en dos ramas principales de:
1) Estructura de acero Estrato de volcado Rack --- en forma de brazos duros mecánicos, utiliza bastidores duros mecánicos para girar las piezas de trabajo de la estructura de acero de la sección transversal regular (típicamente viga de la caja H) y las placas. Se utiliza en varias líneas de producción automática de haz de caja H;
2) Máquina de rotación de la estructura de acero del tipo de cadena --- en forma de cadena metálica blanda, para soportar y manipular piezas de trabajo de especies y sección transversal más variadas. Tiene una aplicación más flexible de los sitios de trabajo:

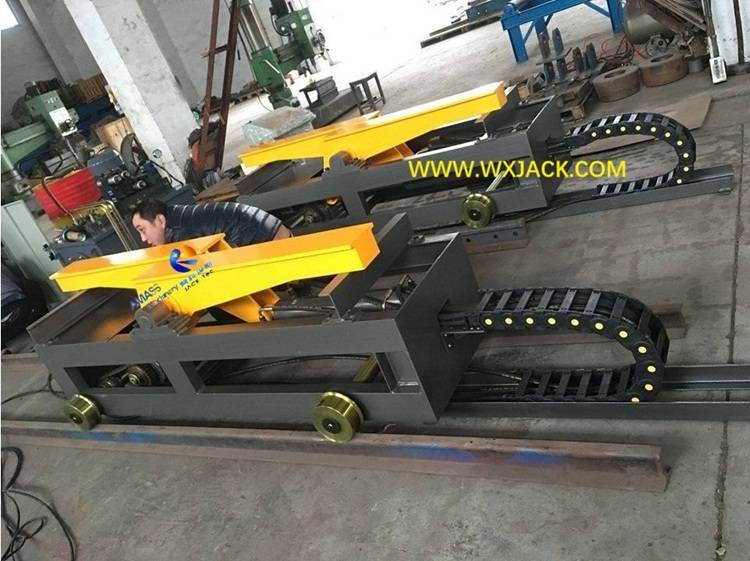

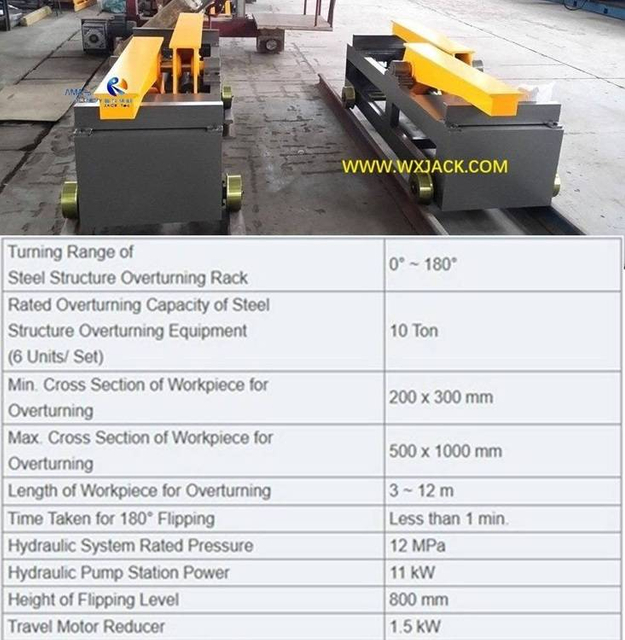

a) Wuxi Jack Motorized Movable Box H Beam Hydraulic Drive 180 ° Máquina de la rejilla: ( Fig.6 )
Fig6 Box móvil motorizado H BACH HIDRÁULICA DE VIDA 180 ° Máquina de la reverencia de 180 ° 4 2 IMG_4995
b) Wuxi Jack Estructura de acero de acero Tipo de cadena de haz de haz Máquina de rotación del manipulador: ( Fig.7 )

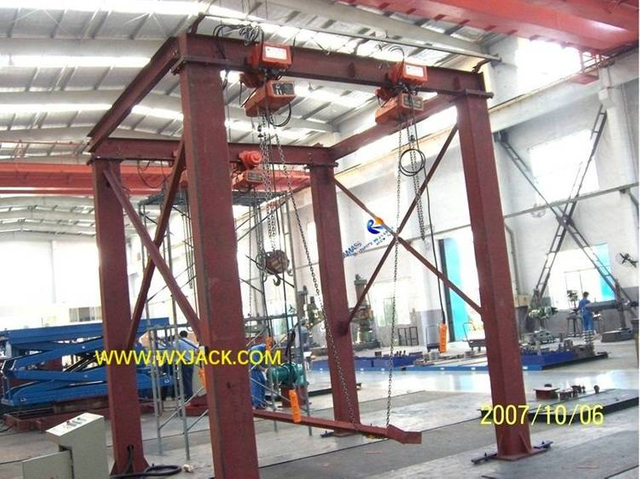

Fig7 Estructura de acero Caja de la cadena de haz de haz Máquina de rotación del manipulador 11 13

Especificaciones técnicas de Wuxi Jack Típica Caja H Estructura de acero de haz de haz giratoria

A continuación, ofrece una vista rápida sobre las funciones y los informes técnicos sobre 5 máquina de rotación de acero de acero seleccionado con Jack Wuxi Jack seleccionado:


1. Equipo estacionario de rack de volcado 60 ° ;
2. Máquina estacionaria de la rejilla de rotación de 90 ° ;
3. Cartero de volumen de rotación de 180 ° móvil ;

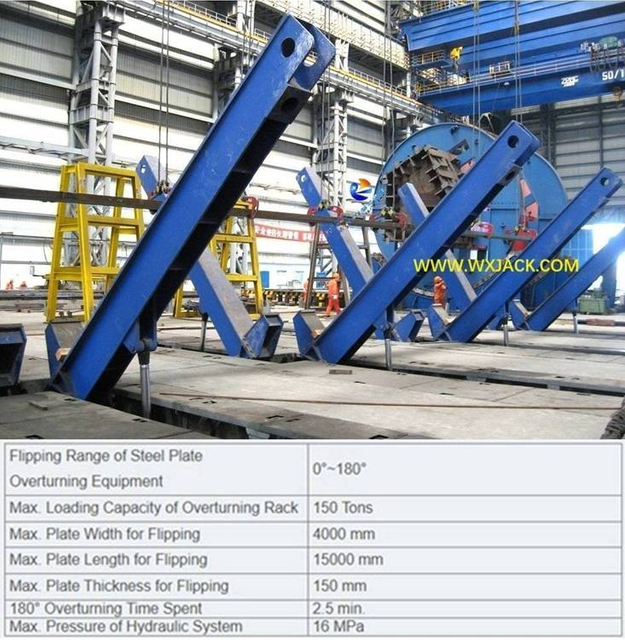

4. Capacidad de carga de 150 toneladas Estructura de acero de placa grande.
5. Elevación de la estructura de acero Caja modular H Viga Máquina de movimiento de la viga

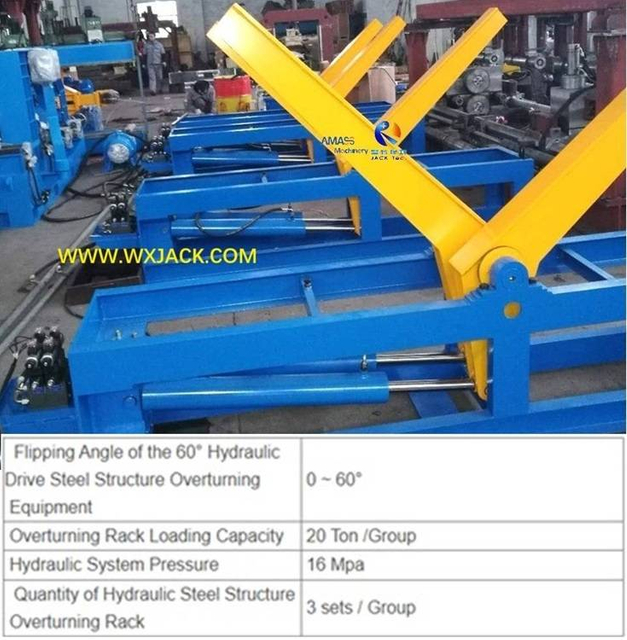

1. Caja estacionario H Viga 60 ° Máquina de rotación de estructura de acero

Más >>

1. Uso de la caja H Haz 6 60 ° Cart de rotación:

1) Estación de trabajo aplicada y función: Obras en SAW ( soldadura de arco sumergido ) Área de la línea de producción del haz de la caja H, para las piezas de trabajo de volcado a la orientación adecuada, adecuada para soldadura de filete de 45 °;
2) Fuente de accionamiento de volteo de estante de volcado: cilindros de aceite hidráulico;
3) Formulario de trabajo: 3 conjuntos de estantes de rotación de 60 ° funcionan como un grupo en cada estación de trabajo;

4) Precisión de posicionamiento sobre el posicionamiento: para la máquina Wuxi Jack 60 °/ 90 °/ 180 ° Máquina de rotación de estructura de acero hidráulico, los 4 conjuntos medios de sus bastidores de volteo y h en el haz H giran sincrónicamente bajo accionamiento hidráulico, con el volteo en la precisión de la fase ≦ 3 ° , y la detención en la precisión de fase ≦ 1 °.


2. Parámetros técnicos de la caja de accionamiento hidráulico H haz de rayo 60 ° CARTO:

H ancho de haz h 200 ~ 800 mm
H Altura del haz 300 ~ 1500- 2000 mm
H Longitud del haz 3000 ~ 12000 mm
H Bida de haz Máx. Espesor 100 mm
H Beam Web Max. Espesor 80 mm
Rango de ángulo de volteo de rack de punta de 60 ° 0 ~ 60 °

Capacidad de carga de la rejilla

20 toneladas /grupo
Presión del sistema hidráulico

16 MPa

Cantidad de estructura de acero hidráulico

Estante

3 conjuntos / grupo
H Viga 60 ° Máquina de estante de rotación 1 3
2 Máquina de rotación del haz de estructura de acero H Máquina de rotación 22 20 15082016085 1

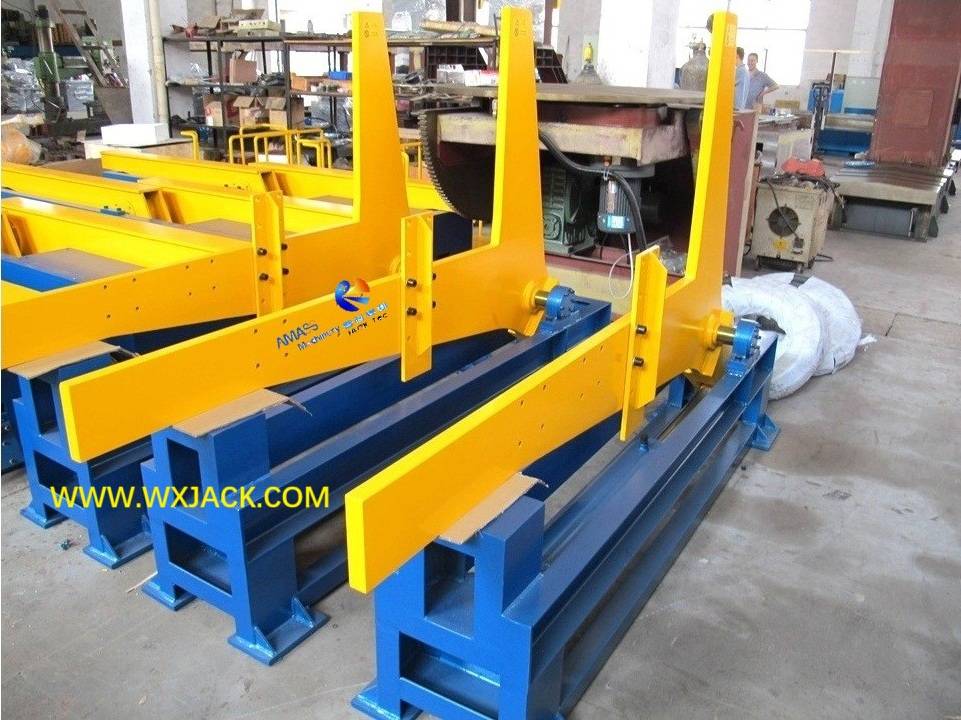

2 Caja de estructura de acero H máquina de rotación del haz 2 1 IMG_4522

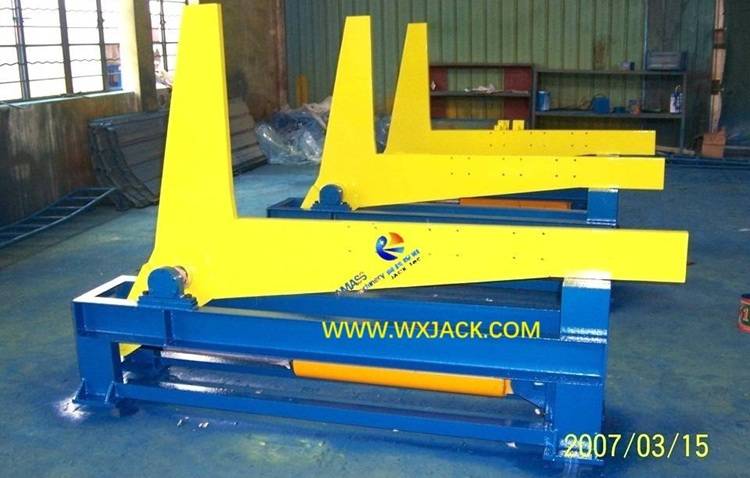

3 Caja de estructura de acero H Máquina de rotación del haz 2 4

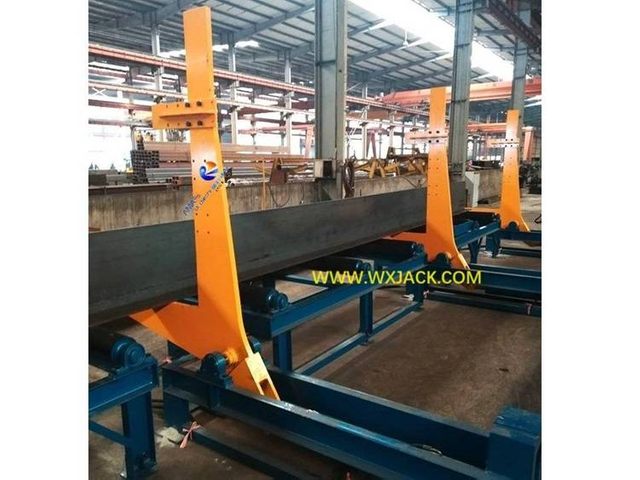

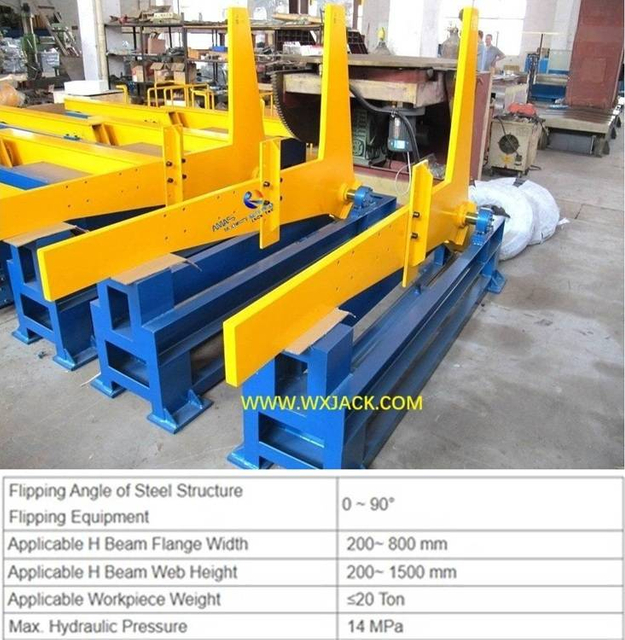

2. Caja estacionaria H Viga 90 ° Estructura de acero Volular a la máquina

Más >>

1. Uso de la caja H Viga 90 ° CARTO DE VIAJE:

1) Estación de trabajo aplicada y función: esta máquina es

desplegado en el área de soldadura de montaje y costura de la caja H

Línea de producción de haz, para voltear la caja H haz a otro

Orientación de la costura de soldadura, para completar en H Beam

adaptarse y soldar por tachuelas;

2) ENCENDIDA DEL ARRIGA DEL RATCHA DE Vuelto Fuente: Aceite hidráulico

cilindros;

3) Formulario de trabajo: 3 conjuntos de bastidores de volteo de 90 ° funcionan como grupo

en cada estación de trabajo.



2. Pasos de trabajo de 90 ° Box H Beam Estructura de acero Máquina de rotación:

1) Primer paso: voltea el ensamblado y soldado con táctica '┷ '

Haz en sentido horario o en sentido antihorario 90 °;

2) Segundo paso: con la ayuda de una grúa de viaje en general

y su gancho de elevación, voltea la viga '┣ ' Beam o '┫ '

otro 90 ° en 't ' haz;

3) Tercer paso: el haz 't ' se envía al transportador de entrada

Tabla de rodillos de la máquina de ensamblaje del haz H nuevamente, para

Ensamblar T de haz en haz H terminado;

4) Cuarto paso: la máquina de ensamblaje del haz H se traslada

ensamblaje y soldadura de tachuelas en la segunda pieza de web en

la viga 't ', fabricando la viga 't ' en '工 ' Beam;

5) Quinto paso: la estructura de acero del haz de 90 ° H volteando

La máquina voltea el haz de '工 ' en sentido antihorario o en sentido antihorario

90 ° en h en haz;

6) Sexto paso: el haz H se envía al arco sumergido de haz H

Zona de soldadura, por medio de muebles de 180 ° hidráulico

Carrito de rotación.




2. Parámetros técnicos de la caja H haz 90 ° Cartero de volteo:

Angulgo de volteo de la estructura de acero
Equipo de flipper		 0 ~ 90 °
Ancho de brida de haz H aplicable 200 ~ 800 mm
Altura web de haz H de H: 200 ~ 1500 mm
Peso de la pieza de trabajo aplicable ≤20 toneladas
Max. Presión hidráulica 14 MPA

3. Caja en movimiento motorizada H Viga 180 ° Estructura de acero Máquina de volteo

Más >>

1. Uso de la caja H Haz 180 ° Cartero de volteo:

1) Función: Esto es para voltear la caja de trabajo H viga a su lado opuesto y enviar la pieza de trabajo a la próxima estación de trabajo para una mayor fabricación (soldadura);
2) Estación de trabajo aplicada de la estructura de acero Máquina de volteo:
a) Estación de soldadura de sierra de haz H del haz de caja y línea de producción de haz H;
b) Estación de alisado de brida de haz H de la línea de producción de haz H;
3) Fuente de accionamiento de volteo de estante de volcado: cilindros de aceite hidráulico;
4) Fuente de accionamiento de movimiento giratorio: motor de CA;
5) Formulario de trabajo: 2 conjuntos de la plataforma de rotación de la estructura de acero de 180 ° que funcionan como grupo en fase.


2. Parámetros técnicos de la caja H haz 180 ° Estructura de acero Volular a la máquina:

Gama de gama de estraz
de estructura de acero		 0 ° ~ 180 °
Capacidad de propina nominal de
la máquina de rotación de la estructura de acero
(6 unidades/ set)		 10 toneladas
Mínimo Sección transversal de la pieza de trabajo para
voltear		 200 x 300 mm
Max. Sección transversal de la pieza de trabajo para
propinas		 500 x 1000 mm
Longitud de la pieza de trabajo para volcarse 3,000 ~ 12,000 mm
Tiempo tardado en 180 ° Flipper Menos de 1 min.
Presión del sistema hidráulico 12 MPA
Potencia de la estación de bomba hidráulica 11 kW
Altura de la caja H Nivel de volteo de la viga 800 mm
Reductor de motor en movimiento de la máquina Flipper 1.5 kW
Velocidad de movimiento de la máquina de la estructura de acero
Flipper Machine		 5,000 mm/min.
Máquina de rotación de la estructura central de la estructura de acero Rail en movimiento 700 mm (distancia sobre
la pieza de trabajo l)
1 máquina de reestructuración de placa de acero 5 2
2 Máquina de la rejilla de rotación de placas de acero 5 1

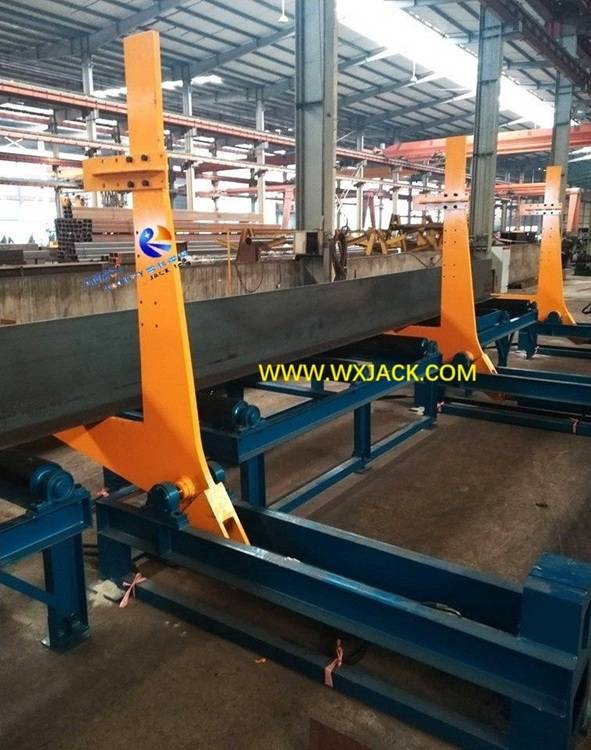

3 Caja de estructura de acero H Volato de rotación Cart 3 7

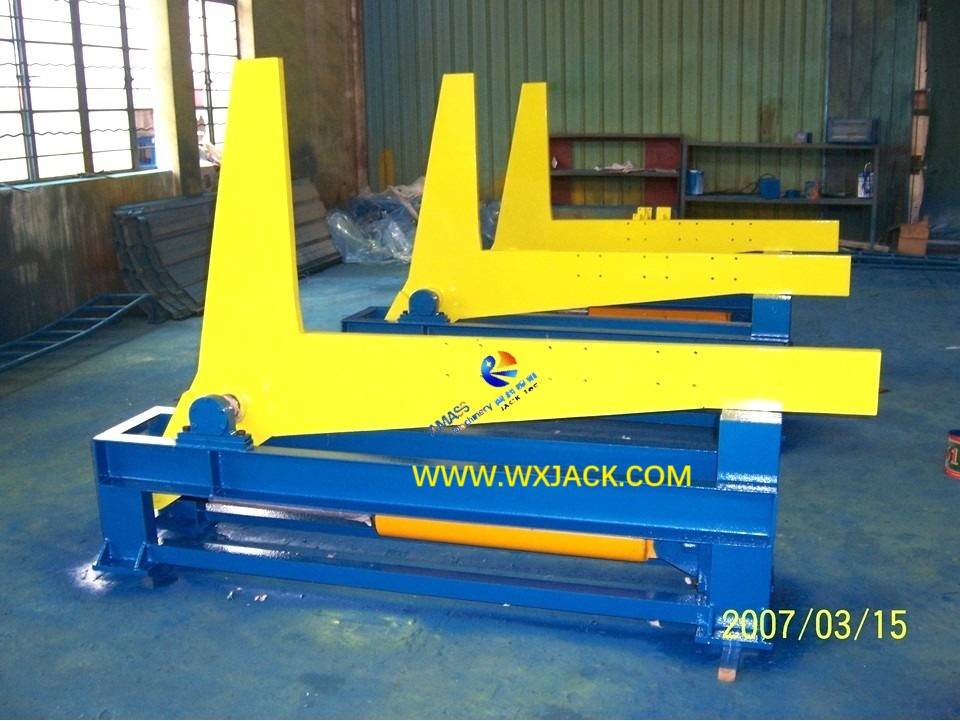

1 Caja de estructura de acero H Viga 180 ° Máquina de estante de rotación 4 6
2 Caja de estructura de acero H Viga 180 ° Máquina de estante de volteo 4 7 20 15090713194 7

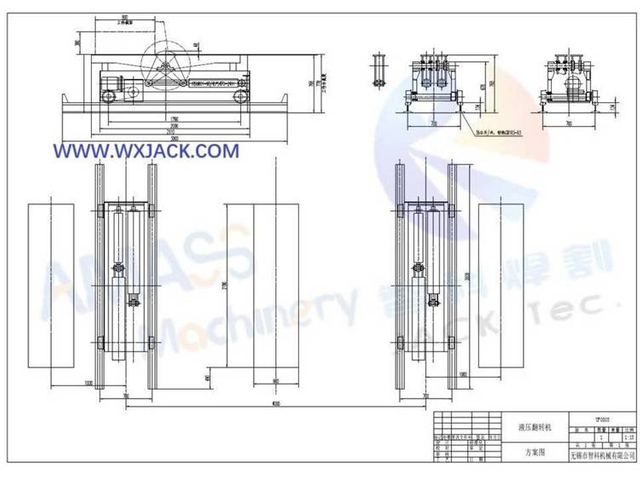

4. 150 toneladas de rotación de la estructura de acero de la rejilla dura de la rejilla dura

Más >>

1. Uso de la máquina de rotación de estructura de acero de placa grande:

1) Función: esta máquina de accionamiento hidráulico, se utiliza para voltear una placa de acero grande y pesada dentro del rango de 0 ° ~ 180 °;

2) Sitios de aplicación y función de la máquina de volteo de la estructura de acero de la placa:

Al aplicarse en sitios de construcción a gran escala y de servicio pesado, como la industria del puente y la industria de la maquinaria portuaria, a veces las materias primas de gran dimensión y grosor, las placas de acero de peso pesado deben volcarse ciertos ángulos, como 0 ° ~ 180 °, para fabricar en el lado opuesto. Y la tarea que viaja en la grúa no puede cumplir. En tal condición, la máquina de rotación de la estructura de acero de la placa grande es una buena opción;
3) Capacidad de carga y volteo del estante de volcado: el máximo. El peso de la placa de acero que se puede voltear es de hasta 150 toneladas;
4) ENCENDIDA DE LA RACHE RACKET FUENTE: Cilindros de aceite hidráulico.


2. Unidades principales de la máquina de volteo de estructura de acero de placa grande:

1) Marco principal mecánico : grupos de bastidor duro, que se instalan dentro de los túneles paralelos dentro del piso del taller;
2) Sistema hidráulico --- para conducir los bastidores duros, que incluyen: estaciones de bomba hidráulica de 15kW; Ocho conjuntos de cilindro de aceite volcador, lecho de rodamiento de volcado y manguera, válvulas electromagnéticas;
3) sistema de control eléctrico, gabinete de control y panel de operación;
El marco principal está compuesto de:
1) 4 piezas de árboles de roca --- brazos duros en forma de L, brazo de manejo y un brazo inactivo respectivamente;
2) marco base mecánico;
3) brazos de rotación

3. Pasos de trabajo de la estructura de acero de placa grande.

1) Durante la operación, la pieza de trabajo (placa grande) se eleva a los 4 conjuntos de los brazos de conducción y se gira con 4 conjuntos de cilindros hidráulicos;
2) Los 4 conjuntos de brazos inactivos esperan a una posición angular de 95 °. Cuando se gira la placa de acero a los brazos inactivos a aproximadamente 90 °, los 4 conjuntos de brazos inactivos se apoderan de la placa de acero y la voltean a la posición horizontal;
3) De esta manera, la placa de acero se gira sobre 180 ° con estos 4 conjuntos de placas de volcado con éxito;

4. Principio de ejecución de la máquina de rotación de estructura de acero de placa grande:

1) Durante el trabajo, los 4 conjuntos de brazos de transmisión y 4 conjuntos de brazos inactivos giran sobre pieza de trabajo simultáneamente;
2) Los 4 conjuntos de brazos de conducción son conducidos con estación hidráulica;
3) Cada par de unidad y brazos inactivos se colocan dentro del pozo de tierra cuando la máquina no está en el trabajo;
4) Los cilindros de aceite hidráulico también se instalan dentro del pozo del piso del taller. Durante el trabajo, los cilindros de aceite actúan y empujan los brazos de transmisión, que a su vez giran y voltean la placa de acero;
5) Los cables eléctricos y las tuberías de aceite hidráulico se organizan a través de la cadena de arrastre, con operación segura, buena apariencia y entrega consistente;
5. Ventajas: todo el conjunto de una máquina de flujo de estructura de acero de placa grande tiene un tamaño compacto y operación fácil de usar. Cuando no está en funcionamiento, sus grupos de armas y brazos de seguidor se colocan dentro del pozo del taller, eliminando el riesgo potencial de seguridad de caer hacia abajo y dejando un amplio espacio para la operación.



6. Parámetros técnicos de la máquina de rotación de estructura de acero de placa grande:

Rango de ángulo de volteo de placa grande 0 ° ~ 180 °
Max. Capacidad de carga de placa grande 150 toneladas
Max. Ancho de placa para voltear 4,000 mm
Max. Longitud del plato para voltear 15,000 mm
Max. Grosor de la placa para voltear 150 mm
180 ° para volcarse el tiempo dedicado 2.5 min.
Max. Presión del sistema hidráulico 16 MPa

5. Elevación de la caja de estructura de acero H Vigile en movimiento de la viga

Más >>

1. Uso:
1) Estaciones de trabajo: Máquina de mudanza de la estructura de acero de elevación del cilindro de cilindro de aceite se utiliza para elevar y transportar grandes piezas de trabajo entre diferentes estaciones de trabajo, en la línea de producción de estructura de acero automática de servicio pesado (haz/ haz de caja);
2) Función y movimientos de trabajo: la caja de la caja de estructura de acero H Haz de la máquina en movimiento tiene la capacidad de elevar/ bajar, y transmitir miembros voluminosos de estructura de acero entre las estaciones operativas.


2. Parámetros técnicos de la caja de acero de elevación de la transmisión de motor H Vigile H Máquina de movimiento de haz H.

Capacidad edificante 20 toneladas/ grupo
Trazo de elevación de la mesa de trabajo 80 mm
Presión del sistema hidráulico 16 MPa
Max. Presión del sistema hidráulico 16 MPa
Caja de estructura de acero H Viga de máquina en movimiento Motor de motor 1.5 kW
Velocidad de movimiento del haz de la caja H ≈5,000 mm/min.
Cuadro H Beam Máquina Movimiento Distancia del centro del riel 700 mm
0 Box H Beam Moving Machine 7 6

Aplicación y equipo relacionado de la caja de la estructura de acero de la caja H de la máquina de rotación

1. Estaciones de trabajo de la máquina de reestructuración:
1) Flipper de 90 ° Over: H Beam Conjunto y 2 Máquina de soldadura de Co;
2) 60 ° propinas: haz de caja y máquina de soldadura de sierra de haz H;
3) ROVISIÓN DE 180 °: máquina de enderezado de brida de haz H;


2. Equipo relacionado:
además, otras herramientas indispensables que funcionan con estos haz de caja H -girando la máquina de la rejilla:
1) 1Corte de operación ST : máquina de corte de placa de tira CNC;

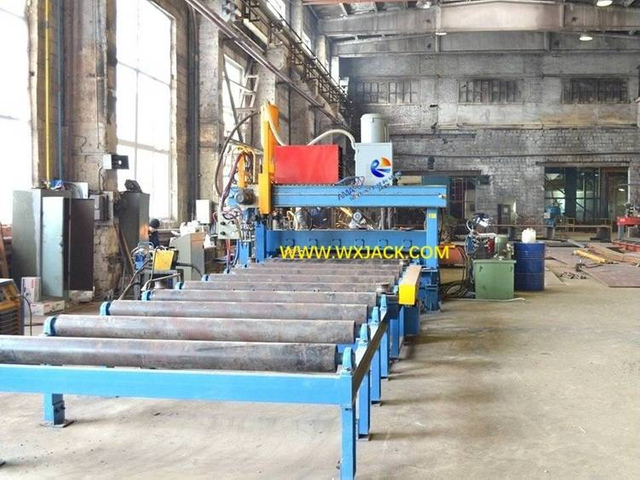

2) 1ST Operación de unión de placa: máquina de soldadura de unión de placa;

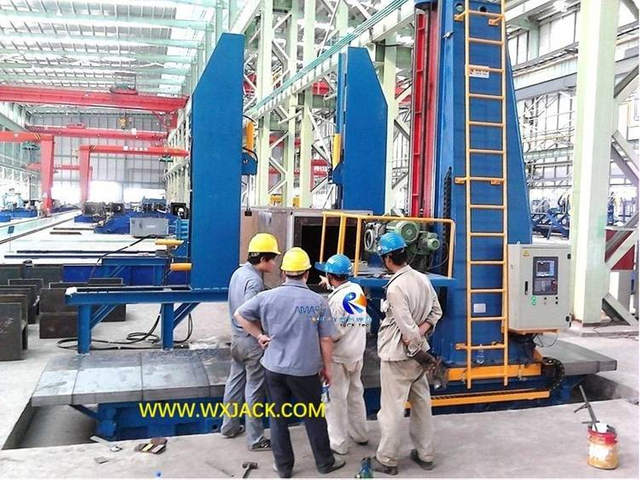

3) EOL (extremo de la línea): máquina de fresado de cara del extremo del haz h de la caja H


Preguntas frecuentes en la caja H Estructura de acero de viga Máquina giratoria

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

  • Q Dónde puedo encontrar información sobre su empresa y productos?

    A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
    Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
    No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Wuxi Jack Otra maquinaria y equipo de estructura de acero de calidad superior

Conjunto de haz Z20 H y máquina de soldadura de tachuela
Machina de soldadura de sierra de viga LHT H
Máquina de alisado de haz H hidráulico YTJ80
Línea de producción de haz de H HB1500 HB1500
Línea de producción de haz de caja automática HB1200
CNC-DX2020 Box Beam CNC End Fresh Machine
Máquina de corte de placa de llama CNC-CG4000 CNC Flame
Máquina de soldadura de unión de tope de placa MP20

Otros productos que poseemos además de la caja de la estructura de acero de la caja H

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
A. Aplicación de HB1800:
B. Uso y ventajas de HB1800:
C. Las máquinas herramientas constituyen en línea semiautomática:
D. Parámetros técnicos de HB1800:
0
0
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
1. El beneficio de la línea automática de la serie HB:
2. Diseño:
3. Parámetros técnicos:
0
0
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
A. Especialidad del modelo de servicio pesado Z30: Propósito/ Máx. Tamaño/ características de la pieza de trabajo
B. Aplicación y especificaciones principales de Z30: Tarea/ Especificaciones técnicas de Z30
C. Estilo de trabajo y configuración de Z30: 2 Funciones principales/ forma de ensamblaje y modo de soldadura y estilo en una altura de 3.000 mm Gran rayo/ operación TIH
D. Características técnicas de Z30: Principio de ensamblaje de la pieza de trabajo/ Composición de la unidad de ensamblaje/ soldadura por tachuela
E. Tres modos de trabajo de la máquina: manual/ ciclo único/ ciclo automático

0
0
Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz
Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz
A. Propósito de Z18: pieza de trabajo terminada / paso de proceso / en la producción de haz manual H
B. Estructura y unidades principales: Composición de la máquina/ Mecánico Cuerpo principal/ Máquina Cama base/ Reductor de motor/ Sistema de transmisión mecánica
C. Marco mecánico: pórtico superior/ unidad de presión hacia abajo
D. Fuente de alimentación de soldadura de CO2: importancia/ dos opciones de fuente de alimentación de soldadura de CO2/ fuente de alimentación Huayuan CO2
E. Parámetros técnicos de Z18
0
0
LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH
LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH
A. Características de la aplicación de los modelos LHAZ Operación media: Modelo Significado/ 3 Modelos de modelos LHAZ Operación media/ LHA4Z Comparación con LHA4C
B. Operación en la operación media de la serie LHAZ: productividad / operación / operación de sierra en la costura de soldadura
C. Vista técnica sobre los modelos LHAZ Operación media: modo de soldadura/ habilidad del operador para trabajar en LHAZ/ integración de unidades subcontratadas en LHAZ
D. Parámetros técnicos de la operación media LHA4Z/ LHA5Z/ LHA55Z
0
0
LHT t cuadro cuadro haz h haz sierra máquina de soldadura
LHT t cuadro cuadro haz h haz sierra máquina de soldadura
A. Uso y aplicación de LHT: funciones/ nominación a la máquina/ piezas de trabajo/ aplicación aplicables
B. marco T de LHT: peso del oso de los componentes principales / alcanzar rigidez y resistencia en el marco T
C. Operación de LHT: modo de soldadura y movimiento de tecnología/ marco T a lo largo del riel
D. Unidades de función en LHT: unidades de recuperación de flujo de soldadura de sierra/ sistema neumático
E. Parámetros técnicos de LHT
0
0
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
1. Aplicación de YTJ-50 Hidráulico:
2. Unidades principales del YTJ-50 Hidráulico: marco principal y base / lado delantero y lateral trasero CONDURIR / UNIDAD DE RODADOR DE ALTACIÓN / Estación hidráulica / Unidad de transmisión inferior / Reductor de motor / Unidad de abrazadera web / placa de control y estación de operación
3. Especificación técnica de YTJ-50: operación
4. Parámetros técnicos de YTJ-50 Hidráulico:
0
0
HJ-300 Hidráulico pesado pesado a lo largo de la máquina de alisado del haz H
HJ-300 Hidráulico pesado pesado a lo largo de la máquina de alisado del haz H
A. Uso de HJ300: pieza de trabajo/ capacidad aplicable;
B. Datos empíricos sobre la relación entre el tonelaje y el tamaño de la pieza de trabajo en la serie HJ
C. Especificaciones de HJ300
D. Especificaciones primarias de Wuxi Jack HJ20 ~ HJ300
0
0
Ajuste el phj zhj h del ensamblaje de la viga de soldadura de soldadura de soldadura integral
Ajuste el phj zhj h del ensamblaje de la viga de soldadura de soldadura de soldadura integral
1. El significado de 'Fit Up Full ':
2. La ventaja principal:
3. Las tres unidades críticas en la serie PHJ / ZHJ: sistema de ensamblaje / sistema de soldadura / sistema de alisado / resumen
4. Parámetros técnicos de PHJ/ZHJ:
0
0
ZHJ8015 H Conjunto de viga Enderezado la máquina integral para la estructura de acero
ZHJ8015 H Conjunto de viga Enderezado la máquina integral para la estructura de acero
1. Generalización de la serie ZHJ: propósito de desarrollo
2. Parámetros técnicos de ZHJ15:
0
0

Wuxi Jack Box H Beam Steel Structure Vollegn Machine Blogs

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
