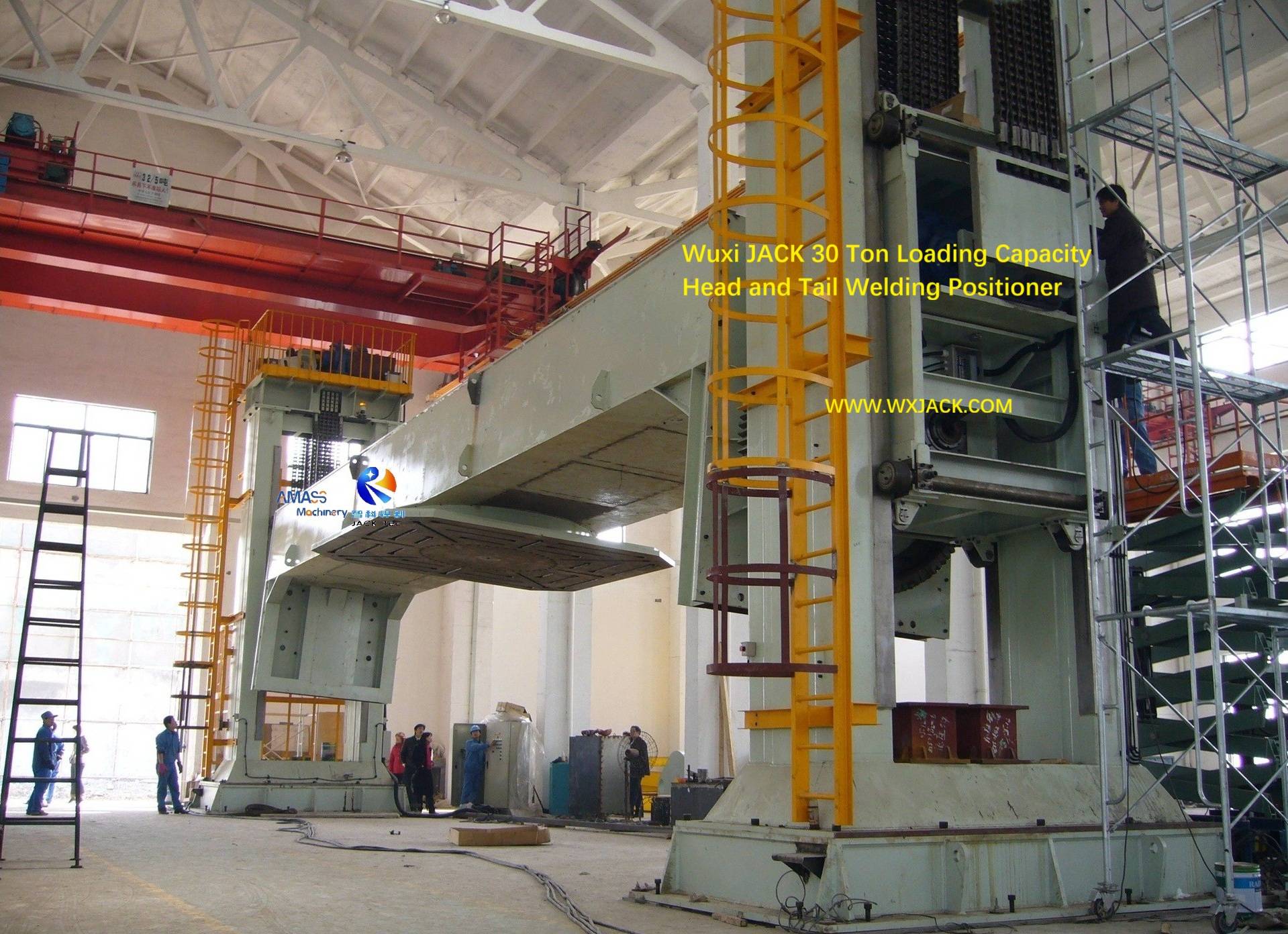

Posicionador de soldadura de cabeza y cola Wuxi JACK, la confiable y amplia variedad de mesas de soldadura giratorias de doble columna para fabricar piezas de trabajo de estructura larga.

A. Estructuras diferenciadas del posicionador de soldadura de doble columna:

4. Estructura mecánica del posicionador de soldadura de cabeza y cola:

B. Categoría y modo de trabajo del posicionador de soldadura de cabeza y cola:

4 ejes de control necesarios y opcionales en posicionador de soldadura de doble columna:

1. Eje único Posicionador de soldadura de doble columna que gira en sentido horizontal:

2. Combinaciones variadas trabajan movimientos en Dos ejes Posicionador de soldadura de cabeza y cola:

3. Tres ejes: Estructura complicada del posicionador de soldadura de cabeza y cola:

4. Cuatro ejes: Grado total de libertad para piezas grandes en la mesa de soldadura giratoria:

C. Aplicación del posicionador de soldadura de doble columna:

1. Importancia de la elevación de la mesa de soldadura giratoria en el posicionador de soldadura:

2. Forma de elevación de la pieza de trabajo en el posicionador de soldadura de cabeza y cola Wuxi JACK:

1) Accionamiento Hidráulico para elevación de mesa de soldadura giratoria:

2) Transmisión de elevación en mesa de soldadura giratoria:

3) Montaje en diferentes grados para elevación de pieza de trabajo en posicionador de soldadura de doble columna:

1. Piezas de trabajo y estructura aplicables de la mesa de soldadura giratoria de longitud y altura fija:

1) Uso: El equipo de soldadura de cabeza y cola de un solo eje es aplicable para fabricar piezas de trabajo de longitud y sección transversal de tamaño pequeño a mediano, con un peso relativamente liviano. Por lo tanto, no es necesario levantar la pieza de trabajo ni mover las columnas dobles laterales durante el trabajo;
2) Piezas de trabajo seguras: Ambos extremos de las piezas de trabajo están unidos con los lados laterales de la mesa de soldadura giratoria;
3) Grado único de libertad: Durante la operación de soldadura, las piezas de trabajo y la mesa de soldadura giratoria giran alrededor del eje horizontal en un alcance de 0° ~ 360°, que está conectado entre ambos lados de las columnas dobles.


2. Varias estructuras de mesa de soldadura giratoria de un solo eje:

1) Como puede comprobar en las fotografías de la derecha, el equipo de soldadura de cabeza y cola de altura fija puede estar en la estructura de marco dividido, o marco integral; El giro de 0° ~ 360° de la mesa de soldadura giratoria y la pieza de trabajo se puede ya sea en accionamiento motorizado o giro manual;
2) Ejemplo 1: El posicionador de soldadura de cabeza y cola de estructura integral de color blanco en el foto superior derecha es el equipo superpuesto con el accesorio de soldadura. El giro de su Mesa de Soldadura Giratoria se empuja manualmente y se bloquea en posición angular mediante frenos. La pieza de trabajo se fija con grupos de alicates;
3) Ejemplo 2: El posicionador de soldadura de cabeza y cola de color verde claro en el foto del medio derecho Tiene cuerpo mecánico partido. La rotación de las piezas de trabajo se acciona con un motor;
4) Ejemplo 3: Como se muestra en el debajo de la foto, También hay un tipo de posicionador de soldadura de doble columna de eje único no convencional, que tiene 2 juegos de mesa de soldadura giratoria convencional dispuestas individualmente. Los 2 juegos de posicionadores de soldadura están uno frente al otro, con la pieza de trabajo unida en posición horizontal en el medio. La distancia entre los 2 juegos de posicionadores de soldadura se puede mover a voluntad, según la longitud de la pieza de trabajo.

1. Movimiento de trabajo flexible y organizado de la mesa de soldadura giratoria:

Sobre la base de un giro horizontal de 0° ~ 360°, el segundo grado de libertad puede ser:
1) Tipo 1: Con función de elevación: Cuando el tamaño de la sección transversal de las piezas de trabajo estructurales aumenta, la mesa de soldadura giratoria y las piezas de trabajo deben tener una función de elevación a lo largo de los soportes de soporte;
2) Tipo 2: Con rotación adicional de 0° ~ 360°: Cuando los puntos de soldadura se distribuyen en diferentes posiciones de las piezas de trabajo, la rotación adicional de 0° ~ 360° puede obtener la posición de soldadura ideal para el operador y el efecto de soldadura;
3) Tipo 3: Con columna en movimiento: O, cuando la longitud de las piezas de trabajo tiene un rango de variación relativamente amplio, una de las columnas verticales o ambas columnas deben tener la capacidad de moverse a lo largo de los rieles, ya sea con empuje manual o, en su mayoría, con accionamiento motorizado;

4) Estructuras variadas del posicionador de soldadura de cabeza y cola de doble eje:

Las 3 fotos de la izquierda muestran los 3 tipos de eje de control doble enumerados anteriormente en equipos de soldadura:
a) Para tamaño más pequeño piezas de trabajo con función de elevación, generalmente tiene una estructura de división, como se muestra en la foto superior izquierda;
b) Para piezas de trabajo más grandes y complicadas, Por lo general, hay una viga horizontal sólida conectada entre ambos extremos de las columnas verticales. La mesa de soldadura giratoria está ensamblada en la parte superior de esta viga horizontal y se puede girar de 0° a 360°, como puede comprobar en la foto central de la izquierda;
c) Cuando las piezas de trabajo se vuelven más altas y pesadas, El posicionador de soldadura de doble columna generalmente tiene soportes laterales móviles, como se muestra en las fotografías inferiores izquierdas. Es para piezas de trabajo con una amplia gama de longitudes.

2. Algunos parámetros técnicos del posicionador de soldadura de doble columna:

1) La carrera de elevación de la pieza de trabajo en las 3 fotos de la izquierda es: 800 mm, 3000 mm y 2500 mm respectivamente;
2) Las transmisiones correspondientes son husillo, cadenas y ruedas dentadas;
3) La capacidad de carga de la mesa de soldadura giratoria es de 1 tonelada, 8 toneladas y 10 toneladas respectivamente;
4) Las piezas de trabajo aplicables para las 3 fotos de la izquierda son: brazo grande, tolva y chasis respectivamente.


1. Movimientos de trabajo de la mesa de soldadura giratoria y las piezas de trabajo:

1) Giro horizontal de 0° ~ 360° --- Debe;
2) Rotación de 0° ~ 360° mediante ángulo de giro --- Debe;
3) Movimiento hacia arriba y hacia abajo --- Opcional, para tamaños de sección transversal más grandes;
4) Movimiento hacia la izquierda y hacia la derecha --- Opcional, para mayor longitud;

2. Característica de aplicación del posicionador de soldadura de doble columna en una aplicación práctica:

1) Por lo general, estos equipos de soldadura son de gran tamaño con estructura complicada, como maquinaria de soldadura de alta resistencia. Estos se muestran en las fotografías de la izquierda;
2) Aplicable para piezas de trabajo de gran tamaño, peso pesado y estructura complicada;
3) En la viga horizontal, hay una pieza de mesa de soldadura giratoria, que se puede girar de 0° a 360°;
4) Velocidad de soldadura doble ajustable: La rotación de 0°~360° alrededor del eje horizontal y la rotación de 0°~360° de la mesa de soldadura giratoria son velocidades de soldadura en las piezas de trabajo, que se controlan con un inversor de CA. A veces, en las condiciones de gestión de precisión más estrictas, la rotación y la rotación se accionan con servomotores y se controlan con servocontroladores.
