Máquina de soldadura de unión de tope plana de la operación HMI MP23

A.  Especialidad y función de la máquina de soldadura de placa de acero MP23 :

1. Operación forma de máquina de soldadura con tope de placa de acero MP23:

1)  Según la solicitud del cliente, esta máquina utiliza principalmente HMI ( interfaz de la máquina humana ) como su forma de operar soldadura a tope en placas de acero, sobre la base de la forma convencional de panel de operación de máquina más consola de control de la fuente de alimentación de soldadura:

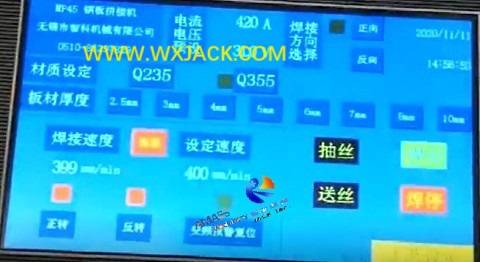

a) El sastre hecho HMI con su pantalla táctil de color , de Wuxi Jack MP23 Model Machine: ( Fig.1 )

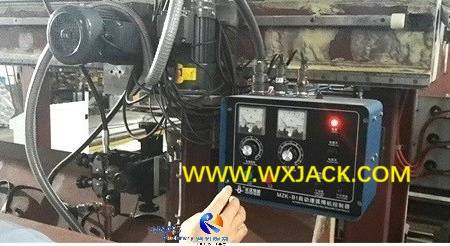

b)  Consola de control de la fuente de alimentación de soldadura de sierra, también se gestiona en los parámetros de control de proceso en la soldadura a tope de la placa: ( Fig.2 )

2) Operación conveniente y flexible:

a) El HMI está integrado con el gabinete de control eléctrico de tipo de pie de la máquina de unión de la placa de acero y su panel de operación, en altura del operador masculino adulto, lejos del marco principal de la máquina;

b)  La consola de control de la fuente de alimentación de soldadura de sierra se ensambla en la transmisión del motor que se mueve el carro de la antorcha de soldadura, que se mueve junto con la antorcha de soldadura durante la operación;

c) De esta manera, el operador puede obtener acceso a la administración fácilmente con dos opciones disponibles:

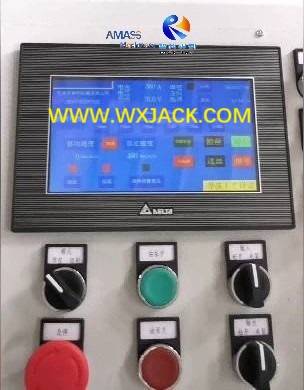

d)  Pantalla táctil HMI integrada con los interruptores de operación de la máquina de soldadura plana del modelo MP23 : ( Fig.3 )

e) Consulte el video adjunto de esta , visualización de la máquina en la administración de HMI y la soldadura de tope de thru de fusión correspondiente en la máquina;

2. Función de la máquina de soldadura con tope de la junta plana de la placa de acero MP23 :

1) Tarea: la máquina de soldadura con la junta de la placa de acero MP23  se usa para la junta plana en cualquiera de las 2 piezas de placas de acero de metal, mediante la soldadura por tope de fusión;

2)  El cliente de esta máquina modelo MP23 es una famosa empresa productora china en Crane and Derrick, en la ciudad de Yangzhou;

3)  Especificaciones de placa: todas las placas con un ancho igual o menos de 2300 mm , el grosor que no se puede juntar La longitud de la placa de unión completa puede ser de hasta hasta 30 mm con esta máquina modelo. 30 m :

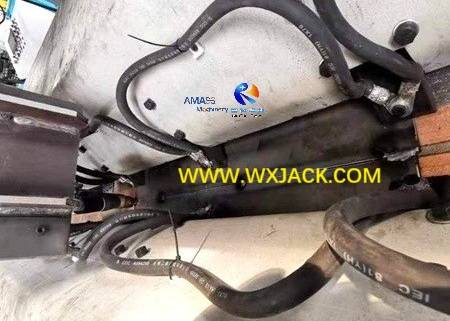

a)  Sierra soldadura de arco sumergido de Melt-thru , en Wuxi Jack MP23 MÁQUINA DE SOLDADA DE ACERADA DE ACERO : ( Fig.4 )

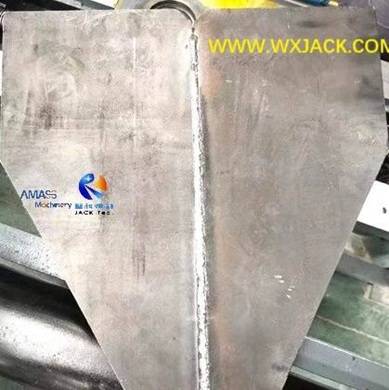

b)  Piece de prueba terminada en la soldadura a tope de MP23 : ( Fig.5 )

4) La resistencia de la costura articular de la placa de unión completa, administrada de este modelo MP23, es más fuerte que el material base, basado en la técnica avanzada adoptada de fusión a través de;

5)  La linealidad de la placa de junta de larga longitud completa está totalmente garantizada, mediante los 5 conjuntos de rodillos de alineación, instalados en las tablas de rodillos transportadores de entrada y salida de la máquina de soldadura de la junta de la placa de acero.;

6) En pocas palabras , tanto la propiedad mecánica como la apariencia física de la placa de junta completa, producida a partir de esta máquina, son superiores a la de una pieza integral de placa de acero de la fábrica de acero, pero con una longitud más larga o un ancho más ancho.

B.  Estructura, celdas de funciones principales y principio de funcionamiento de la máquina de soldadura de la junta de la placa de acero MP23 :

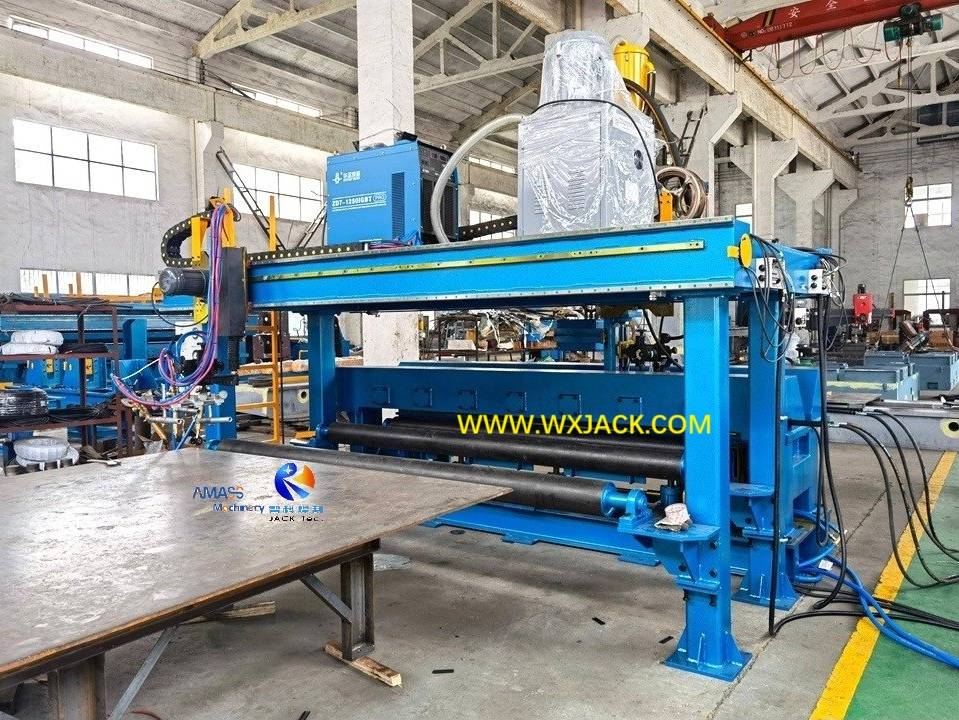

1. Unidades principales de MP23 Máquina de soldadura con tope de unión plana MP23:

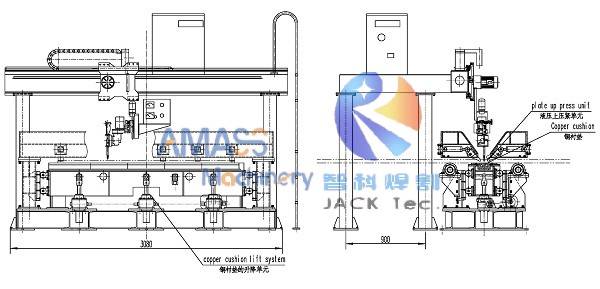

a) Ilustración de diseño en el marco principal de la máquina modelo MP23 : ( Fig.6 )

b)  La máquina está compuesta de:

1) marco principal mecánico estacionado: pórtica y mesa de trabajo de soldadura a tope;

2)  sistema de corte triple de combustible de oxígeno;

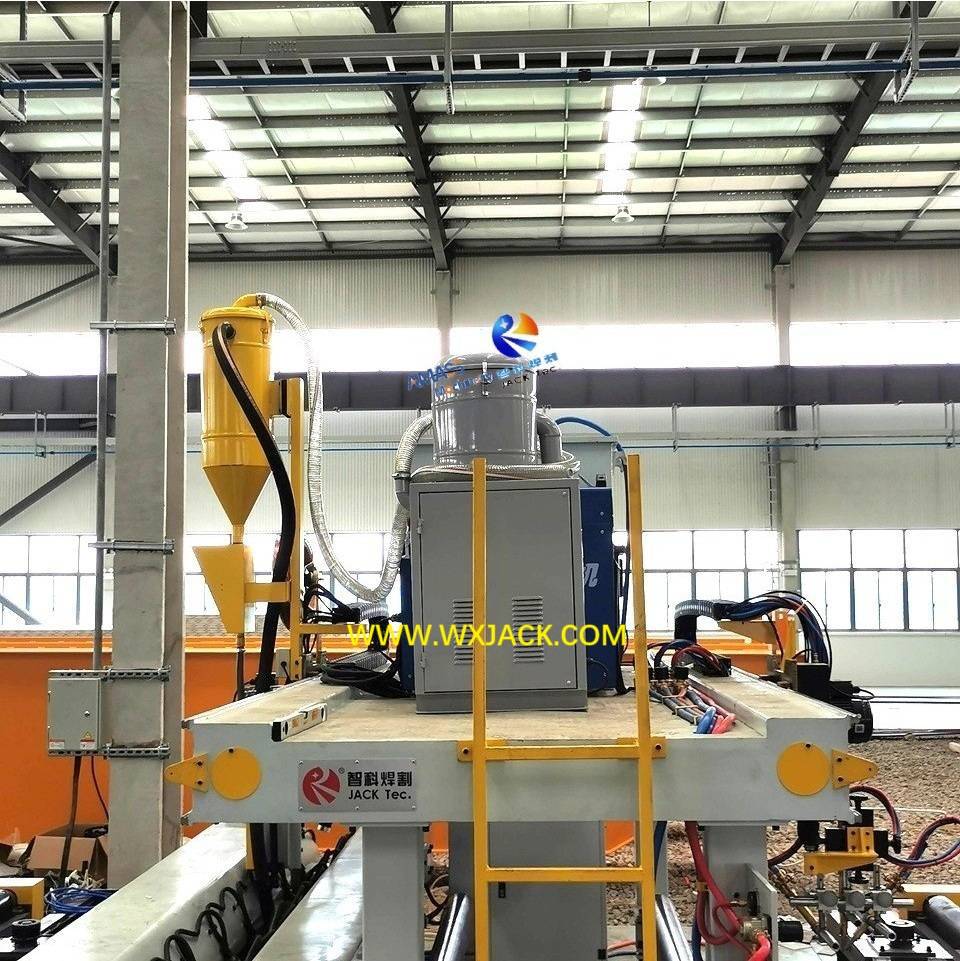

3)  Sistema de soldadura por tope de sierra: fuente de energía de energía/ máquina de reciclaje de flujo de soldadura; Antorcha de soldadura motorizada y su carro en movimiento;

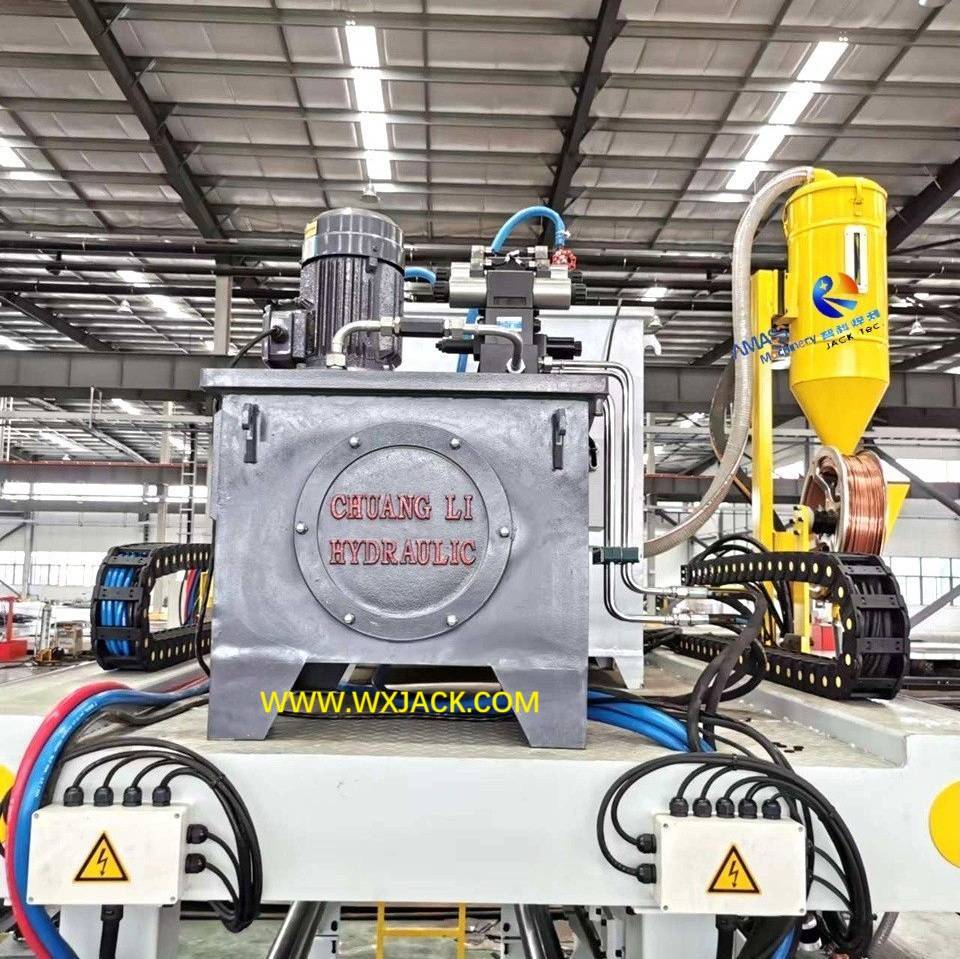

4)  estación de bomba hidráulica, cilindros de aceite y válvulas electromagnéticas de control;

5)  tabla de rodillos transportadores de entrada y salida, sus unidades de alineación de placa;

6)  Sistema de control eléctrico: placa de control, HMI;

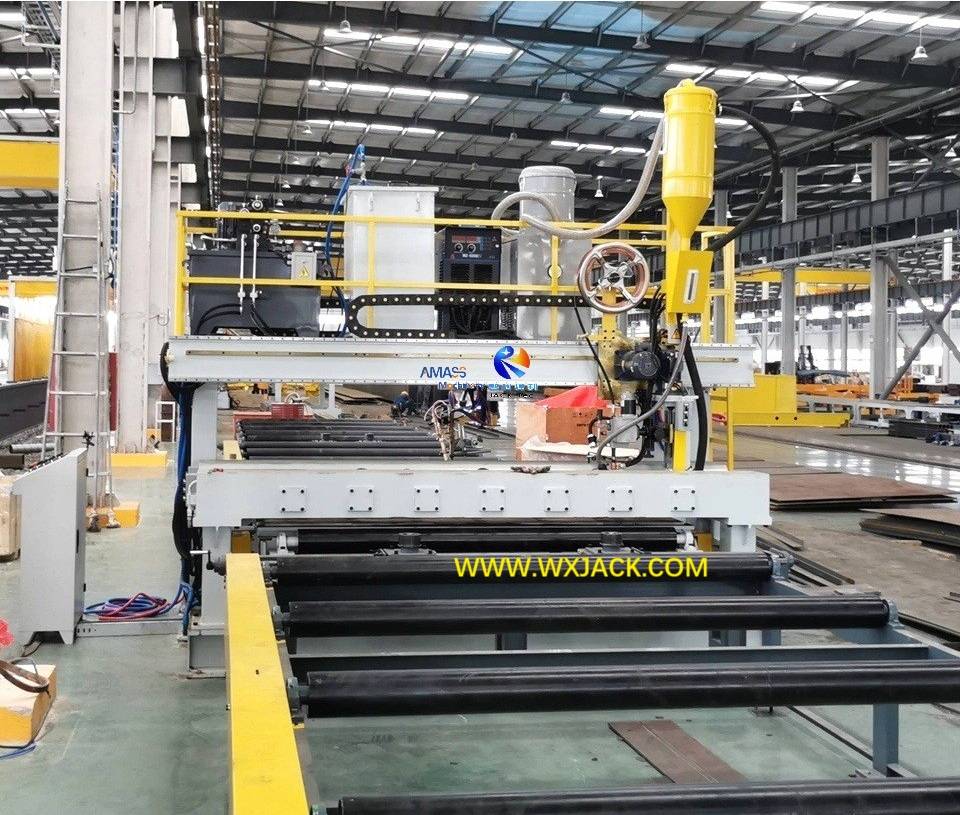

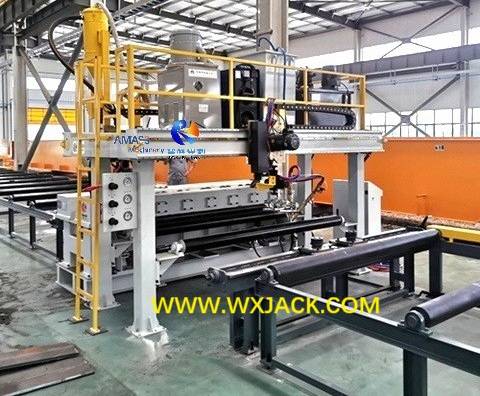

c)  Disposición en  la máquina de soldadura plana de placa de acero modelo MP23 en la instalación del cliente: ( Fig.7 )

2. Principio de trabajo de los modelos de MP Máquina de junta de soldadura con tope de placa de acero:

1)  Las dos celdas de funciones principales en la máquina: el sistema de corte de llama triple y el sistema de soldadura por tope se despliegan en el lado de entrada y salida del marco principal mecánico respectivamente;

2)  Primero, las 2 piezas de placas de acero para la junta, se envían al lado de corte triple de la llama del pórtico de la máquina, a alta velocidad de 2,000 mm/min.;

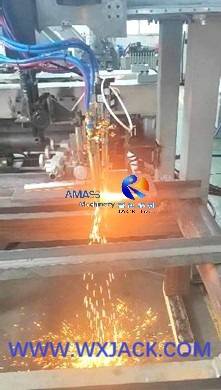

3)  cortar bisel en los bordes de las juntas de las 2 piezas de placa de acero, en forma de corte triple de llama , especialmente el grosor de las placas de acero es igual o mayor de 15 mm : ( Fig.8 )

4)  soldadura a tope de sierra: enviando las 2 piezas de placa de acero biselada, al lado opuesto del pórtico: la mesa de trabajo de soldadura por fusión de sierra y lleva a cabo soldadura a tope en consecuencia:

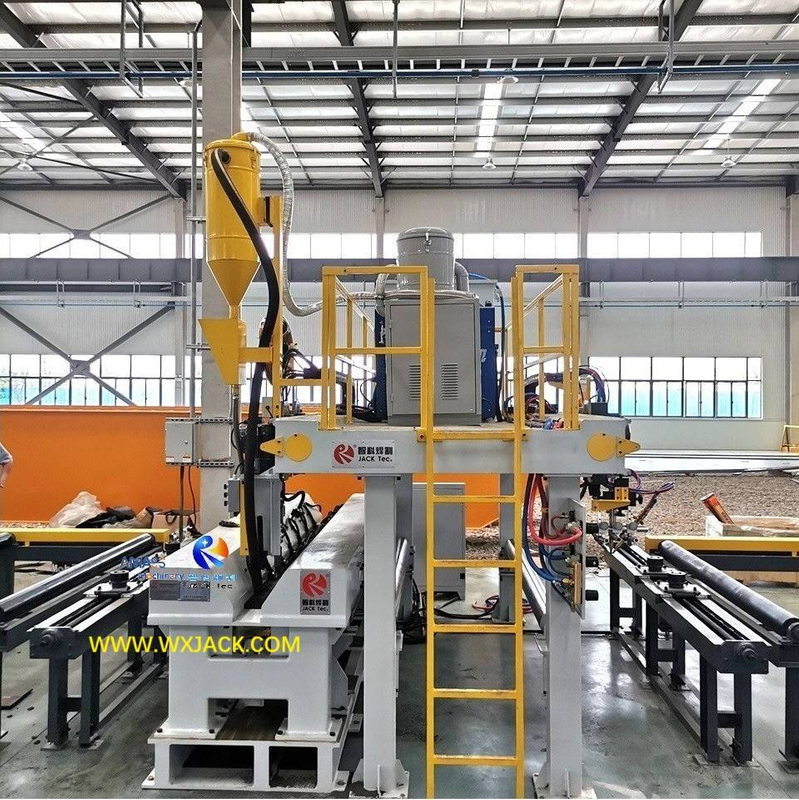

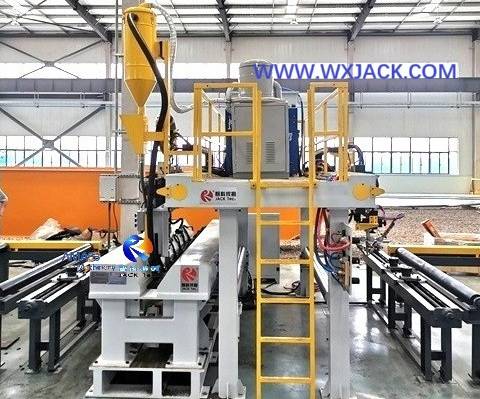

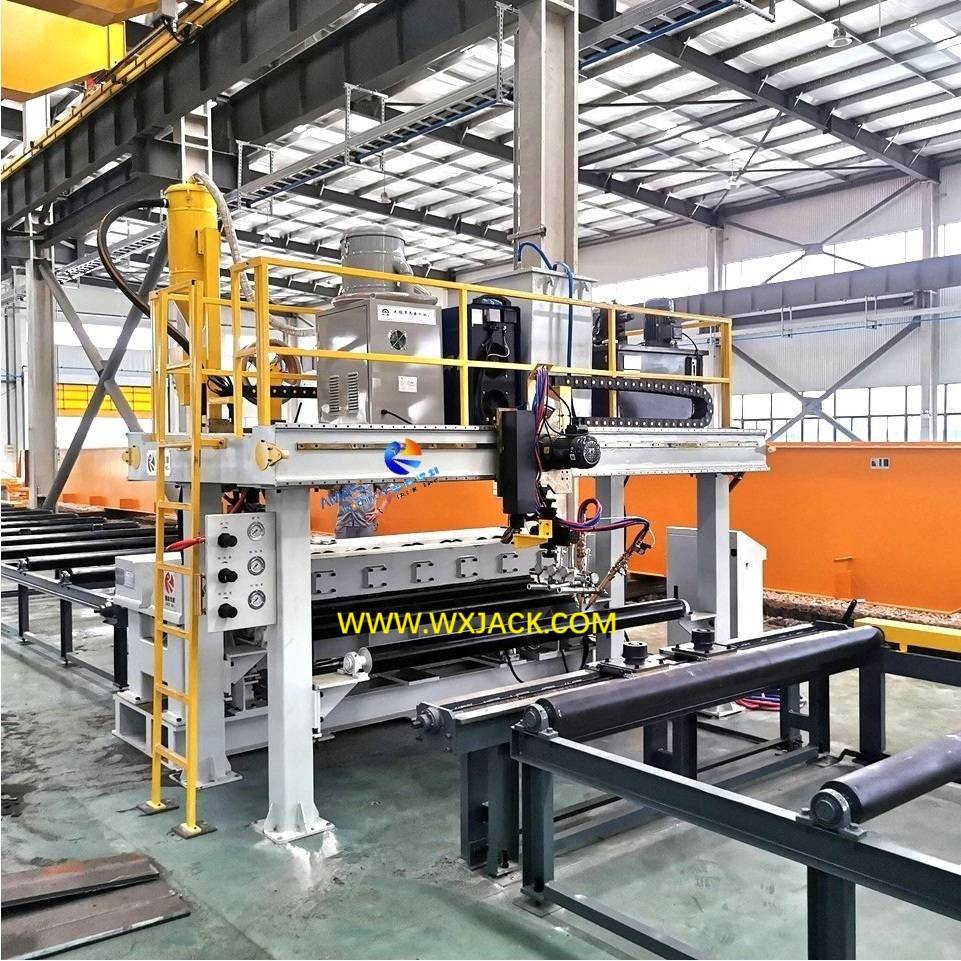

Vista lateral en la máquina modelo MP23: de derecha a izquierda, las placas de acero que van en dirección, la unidad de corte triple de la llama en el lado derecho de la pórtica, la soldadura a tope de la sierra se derrite en el lado izquierdo: ( Fig.9 )

5) De esta manera, con el movimiento de las placas de acero que atraviesan la máquina de soldadura plana de la placa de acero, primero sus bordes se biselaron a un lado, luego se soldan en el lado opuesto y se transportaron para la descarga de la placa de la junta terminada.

C. Técnica avanzada y operación de MP23 Máquina de soldadura de la junta de la junta de la placa de acero:

1. La técnica de núcleo crítico en esta potente máquina es su fusión a través de la soldadura, lo que significa ' soldadura de un lado y costura de soldadura formada en ambos lados de la placa de acero ':

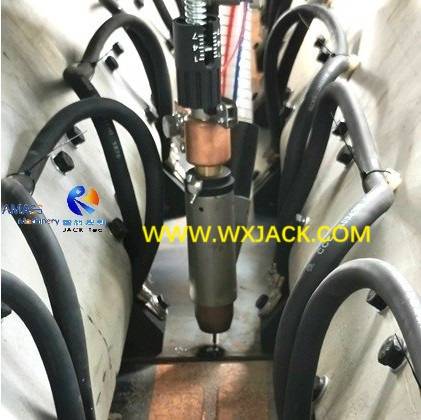

a) La sierra se derrite a través de la operación de soldadura a tope en la máquina modelo MP23 : ( Fig.10 )

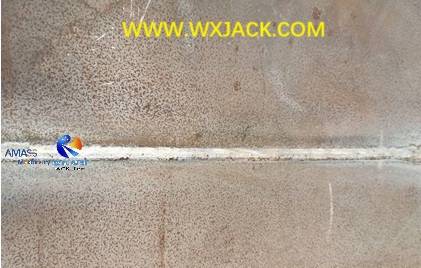

b)  La placa de junta de soldadura de tope terminada y la costura de soldadura: ( Fig.11 )

2. Unidades críticas: que se muestran en las fotos anteriores, dicha tecnología de borde de ataque se realiza con una matriz de bloques de cobre , que se distribuye con agua de enfriamiento para la disipación de calor, durante la sierra de corriente grande (soldadura de arco sumergido) en la máquina;

3. Flujo de soldadura de doble capa: hay 2 capas de flujo de soldadura especial, depositados arriba y debajo de las placas de acero, respectivamente, esto ayuda a la formación contundente y rápida de la costura de soldadura de alta resistencia por completo, en ambos lados de la placa de la articulación;

4. Cuesta de la pieza de trabajo: las placas de acero se presionan firmemente sobre las almohadillas de cobre, conducidas bajo el sistema hidráulico de la máquina de soldadura de placa de acero a la placa de acero;

5.  La operación de esta máquina modelo MP23, como se introdujo en el segmento anterior, es mediante una doble seguridad de:

a)  Motaje de la máquina: interfaz fácil de usar de HMI (interfaz de máquina humana) con interruptores operativos;

b)  parámetros del proceso de sierra: consola de control de la fuente de alimentación de soldadura de sierra;

c)  Todos los parámetros y especificaciones para la operación pueden ser acumuladas por el operador a través de este HMI, directa y convenientemente.

D.  Características mecánicas de la máquina de junta de soldadura con tope de placa de acero MP23 :

1. Cuerpo principal de la máquina de unión de tope de placa de acero MP23 :

Esto incluye 2 secciones separadas , de las cuales la posición fija se decidirá en el sitio en el taller de clientes, en función del entorno del taller y el tamaño de la placa:

1)  el pórtico de estructura de caja de operación doble más alta;

2)  La tabla de trabajo de soldadura con tope de sierra inferior, con banco transversal trapezoidal V Banco de soldadura de ranura:

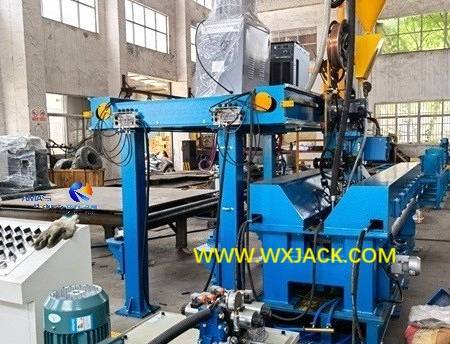

3) Vista de sección transversal en Wuxi Jack MP Modelos de placa de acero Máquina de soldadura plana de soldadura y mesa de trabajo de soldadura: ( Fig.12 )

2. Placas Alojes durante la soldadura a tope: las 2 unidades de los bloques de presión de la placa de actuación hacia abajo se distribuyen en la salida del cuerpo principal. Se adopta con un estilo de actuación individual de puntos de presión, asegurándose de una presión confiable de placa y poca deformación de soldadura:

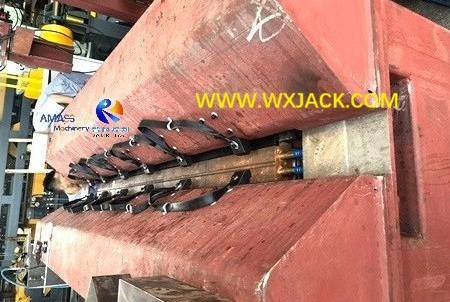

Distribución de almohadillas de cobre / cables de conexión a tierra / bloque de presión , a lo largo de toda la longitud de la tabla de trabajo de soldadura de la máquina: ( Fig.13 )

3. El bloque de almohadillas de cobre se puede levantar y bajar integralmente, controlado con interruptor de proximidad;

4. Transportadores de entrada y salida de la máquina de soldadura de la junta de la placa de acero MP23 :

1) Los rodillos de las tablas de rodillos están hechos de tubos de acero sin costuras de diámetro φ133mm , dispuestos en un intervalo de 1200 mm;

2)  la sección de conducción y la sección de inactividad se instalan en Svagger;

3) Hay 2 opciones de alta velocidad y menor velocidad disponibles;

4)  Alineación de placa: para asegurarse completamente de la alineación perfecta de las placas contra los transportadores de entrada y salida, hay 2 unidades de alineación de rodillos en los transportadores de entrada y salida , respectivamente ; La forma de ajuste es el modo de avance, realizado con el tornillo de plomo de giro manual.

E. Parámetros técnicos de MP23 Máquina de unión a tope de placa de acero:
