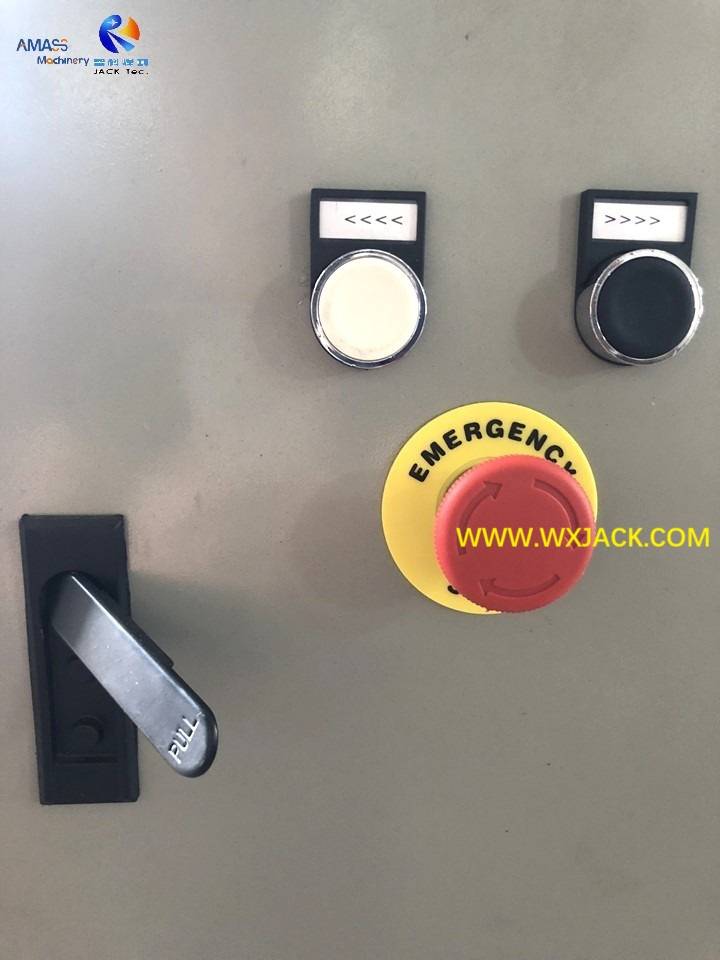

Control de motor de alta potencia ASM160 y ASM200 Máquina de alisado de ángulo enrollado

Modelos de servicio pesado:  ASM160 y ASM200  son los dos modelos más grandes en la máquina de alisado de acero angular de la serie ASM . Como puede observar desde la primera foto adjunta, su cuerpo principal también tiene las dimensiones generales más grandes.

A. Las características distintivas de la máquina de alisado de hierro ASM160  y ASM200 ASM200 :

Las dos especialidades más conspicuas con la máquina modelo ASM160 y ASM200 de ángulo de acero se enderezan son su dimensión y su forma de ajuste de rodillos de alisado superior:

1. Tamaño total de la máquina de alisado de acero ASM160  y ASM200 ASM200 :

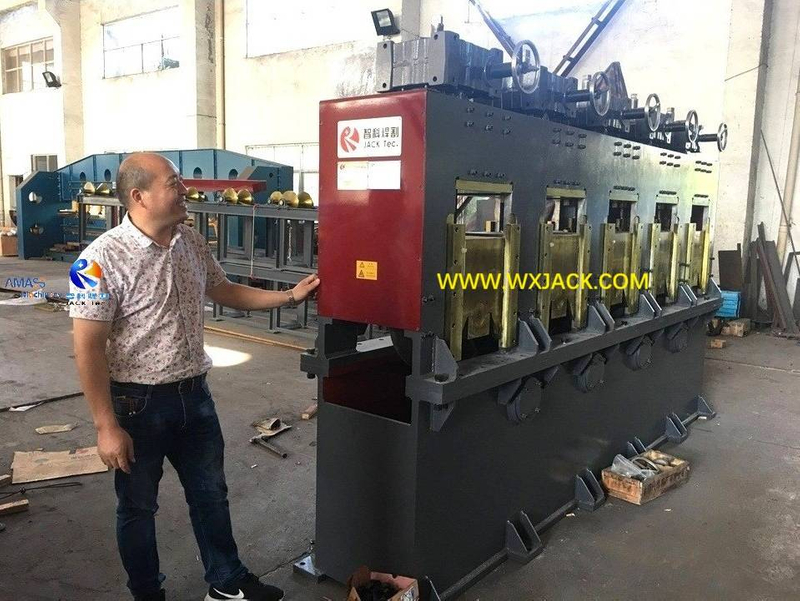

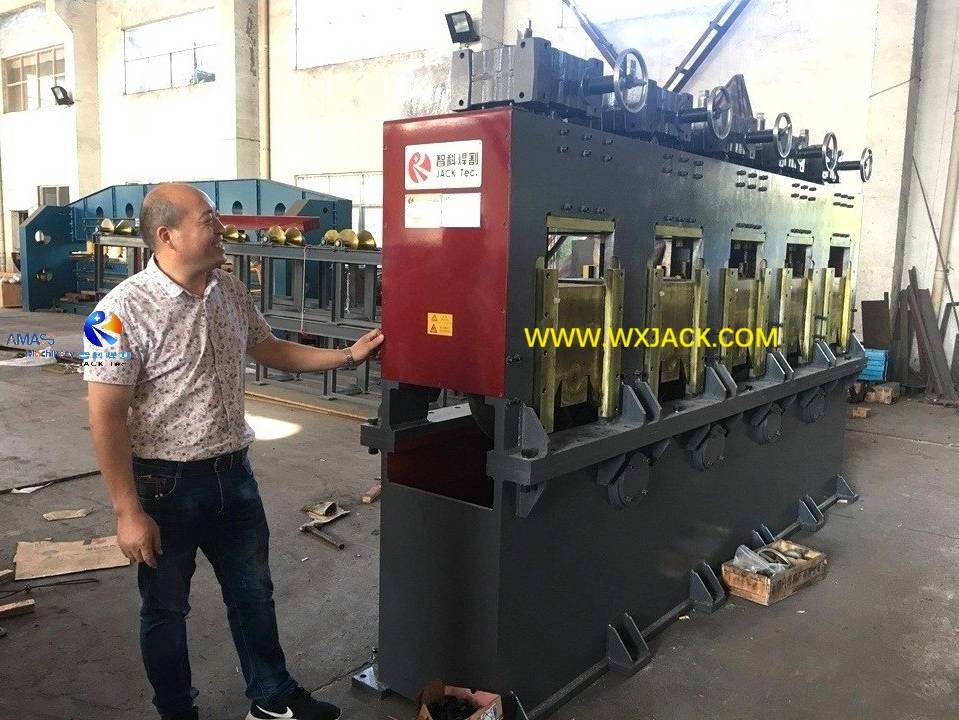

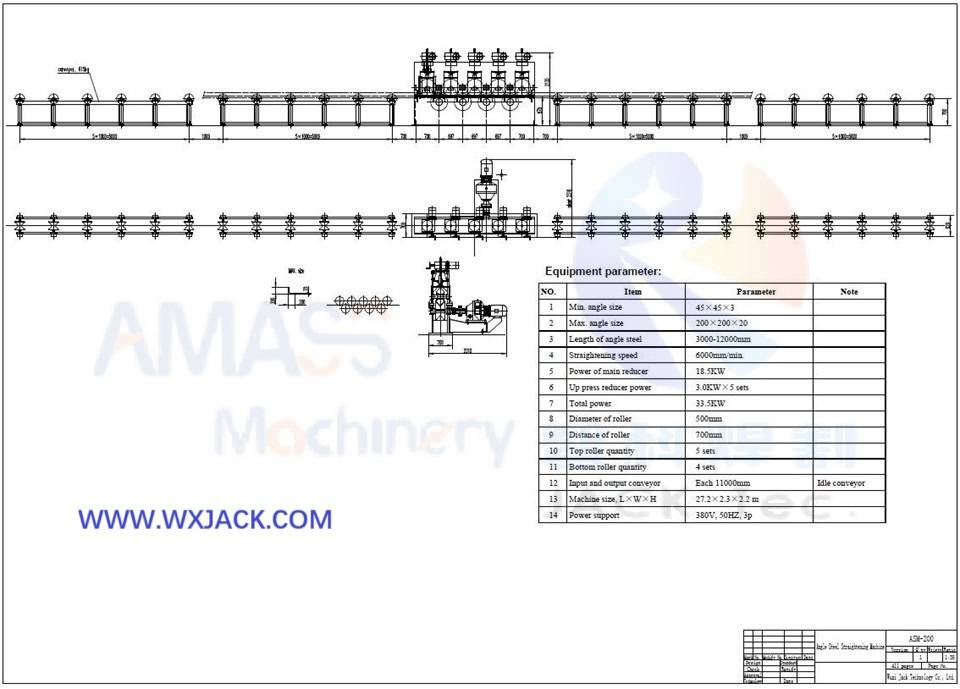

1) Dimensión general:  verifique la 2a foto adjunta ^en el diseño general y el boceto de diseño de la máquina Wuxi Jack ASM160 y el modelo  ASM200 Rolled Angle Lyne Machine. Tomando al caballero en la primera foto adjunta como referencia, el marco principal mecánico de esta máquina modelo ASM200 de  enderezado de acero angular  tiene una altura total de 2260 mm (incluidos los 5 conjuntos de motor de CA en la parte superior); Longitud total de 3700 mm (solo cuerpo mecánico) y ancho total de 2310 mm;

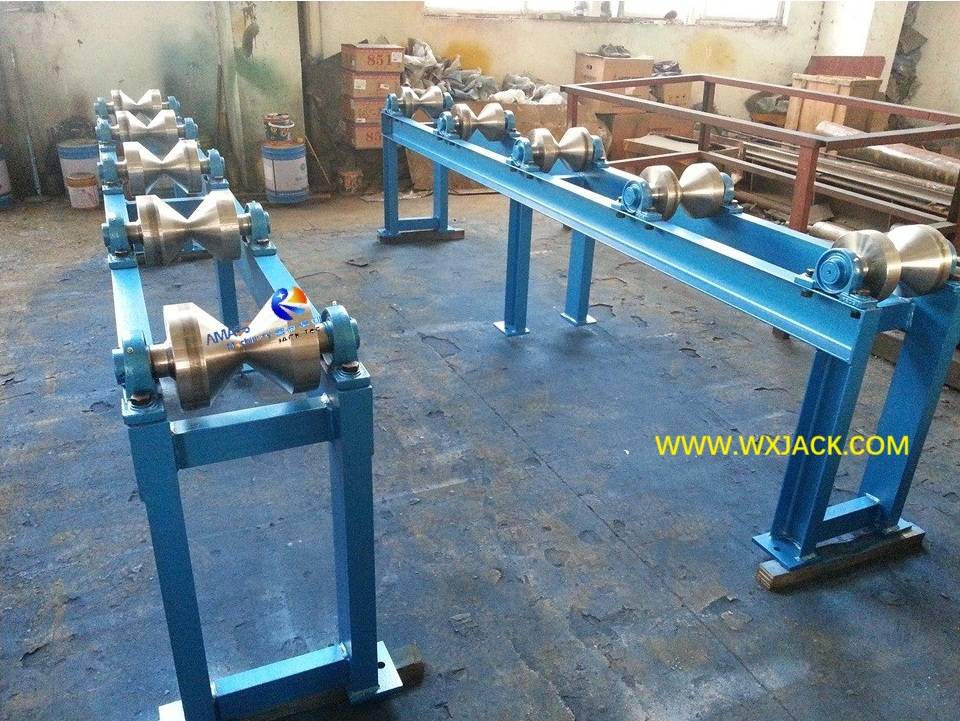

2) Los aceros de ángulo de sección transversal más grande generalmente tienen una longitud más larga. Entonces, en comparación con la longitud a menudo adoptada de la tabla de rodillos de 5.8m ~ 11m en la rindea de ángulo enrollado de la serie ASM , tanto los transportadores de entrada y salida de la máquina de alisión de hierro ASM160 y ASM200 tienen 11 m de longitud cada una;

2. Forma de ajuste de rodillos de alisado en la  máquina de alisado de hierro ángulo :

1)   Como introdujimos en la sección del producto de ' Máquina automática de velocidad rápida para el enderezado de acero de ángulo ASM130 longways ', en modelos pequeños y medianos de máquina de la serie ASM (modelos estándar para el ángulo de acero enderezado: ASM63 / ASM100 / ASM130 ), la presión hacia abajo de los rodillos superiores se completa a mano: girando las muñecas manuales durante el funcionamiento de estos rectos de ángulo rollos. Se muestra en la foto de abajo:

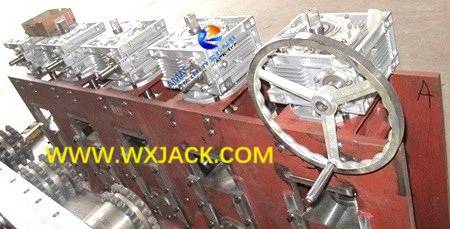

Forma de girar el equipo de gusano y las ruedas de mano, en modelos de servicio de luz y mudium: ( Fig.1 )

2) Mientras que en modelos medianos grandes  y  grandes de la máquina (modelos estándar: ASM160 / ASM200 ), los volantes mencionados anteriormente se reemplazan con reductores de motor de engranaje de gusano de CA. Porque el grosor de los ángulos aceros en la máquina modelo ASM160 y ASM200 es demasiado grande para ser enderezado mediante giro manual, para cumplir las tareas de estos grandes  ángulos en estado de alisión de hierro:

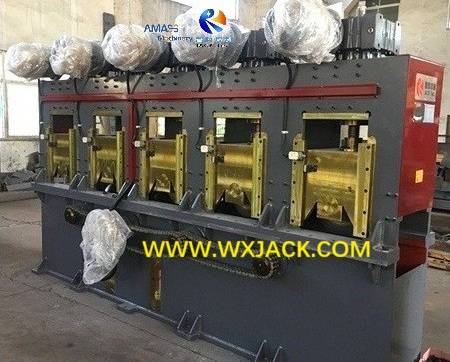

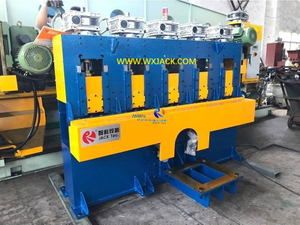

Los 5 conjuntos de reductores de motor en la parte superior del marco de la máquina, de la máquina de modelos Wuxi Jack ASM160 y ASM200: ( Fig.2 )

3. Ajuste de las ruedas de mano en la máquina de alisado de acero de ángulo ASM200  :

1) Comprobación de la primera foto adjunta, puede preguntarse por qué todavía hay volantes instalados en la parte posterior de los reductores de motor de engranaje de gusano de CA;

 2) Esto es para proporcionar a los clientes dos opciones en la operación de esta máquina de modelos de servicio pesado, para implementar en el alisado de ángulo enrollado;

3) Y aquí queremos enfatizar que, de acuerdo con nuestra experiencia pasada en la máquina, los reductores de motor de engranaje de gusano de CA son más útiles que el trabajo manual en el trabajo diario de la máquina de risa de ángulo enrollado ASM160 y ASM200.

B. Características técnicas de ASM160 y  ASM200  Máquina de recta de ángulo enrollado de servicio pesado :

1.   Mecanismo de alisado en la máquina de risa de ángulo enrollado:

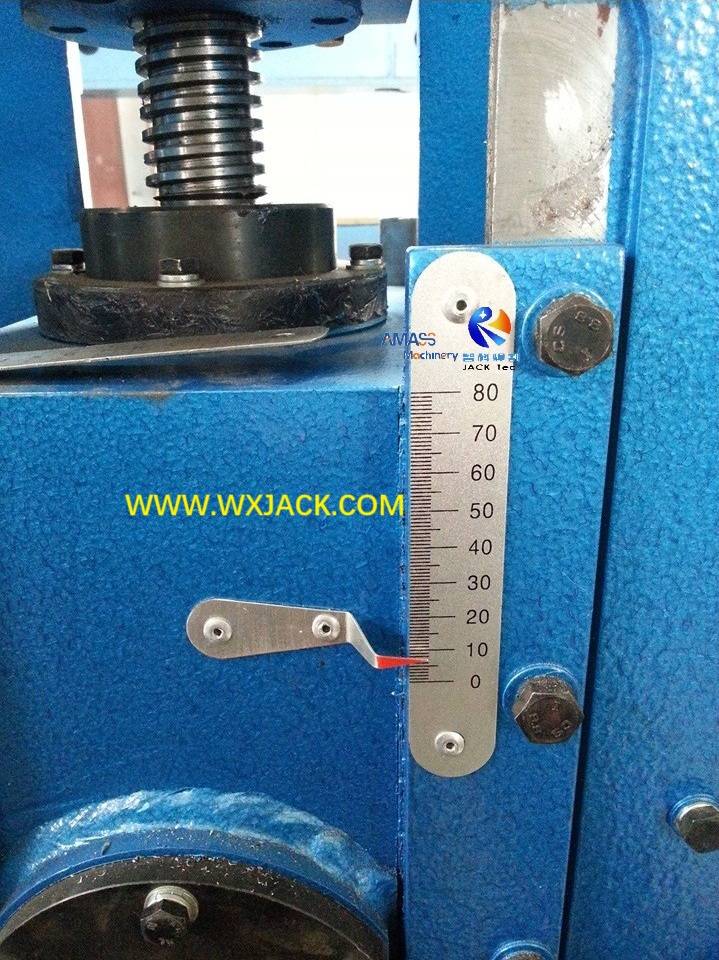

1) Esto incluye cinco piezas de posición de alisado ensamblado de posición superior y cuatro piezas de rodillos de risa ensamblados de posición inferior, como se muestra en la tercera foto adjunta;

2) En la máquina modelo Wuxi Jack ASM160 y  ASM200 , para llevar a cabo la operación de alisado de acero ángulo,  el intervalo entre dos piezas de posición de alisado ensamblado es de 500 mm es de 500 mm ; Mientras que el intervalo entre dos piezas de rodillos de alisado inferior es de 700 mm;

3) La velocidad de alisado en el ángulo de acero es de 6000 mm/min. (Velocidad constante), que es la velocidad de trabajo universal entre todos los modelos de la serie ASM Serie Rolled Angle Lyne Machine. Por otro lado, podemos hacer una velocidad de alisado más rápida si el cliente lo solicita. Consulte el video adjunto, demostrando sobre el proceso de alisado en Wuxi Jack ASM200  Model Machine, para implementar el trabajo de alisado de acero angular;

2. Máquina de alisado de acero angular de los motores:

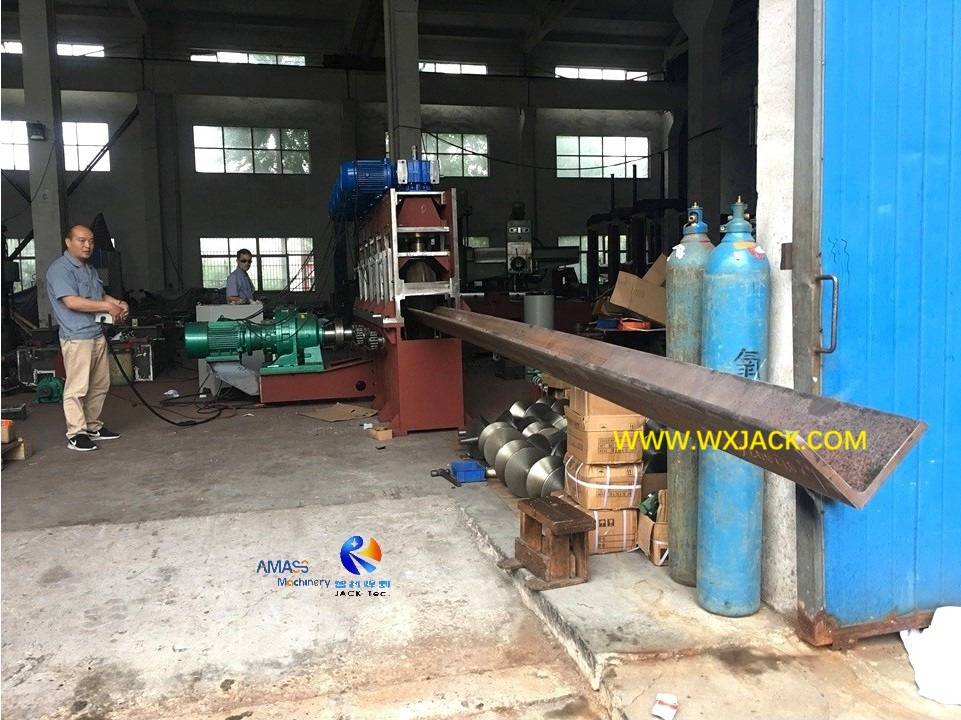

1)   There are two types of AC motor in one set of ASM160 or  ASM200 model machine, of Angle Steel straightening task: The main driving reducer (Please check the attached 4 ^th photo on trial run of ASM160 / ASM200 models Rolled Angle Straightener machine at Wuxi JACK facility, the green color floor mounted), which has power of 18.5kW , one set, in one set of the ASM160/ ASM200 model machine, for enderezado con éxito en planchas de ángulo grande;

2)   y los cinco conjuntos mencionados de reductores de motor de engranaje de gusano de CA, (puede identificarse desde las fotos de primera y cuarta adjunta), color azul, que tiene una potencia de 3.1kW , cinco conjuntos en total, en un conjunto de la máquina de modelos ASM160 o ASM200, para enderezar de manera efectiva en las plantas de ángulo grande;

3.   Complemento en el contenido de  la máquina de alisado de acero angular:

1)  Para el control de calidad durante la producción de la máquina de risa de ángulo enrollado, verifique la sección del producto de ' ASM High Precision Model Machine, para enderezar el hierro de ángulo, a lo largo  de la dirección ';

2) Para comprender las unidades principales mecánicas y eléctricas de la risa de ángulo enrollado, verifique la sección del producto de ' Máquina de modelo automatizada, para  un enderezado de alta eficiencia en el acero ángulo, a lo largo de la dirección de la longitud '.

C. Parámetros técnicos de la máquina de alisado de acero ASM160 y  ASM200 ASM200 :

A continuación se presentan las especificaciones de la máquina del motor ASM160 y ASM200 de alta potencia, para enderezar el  acero angular:
