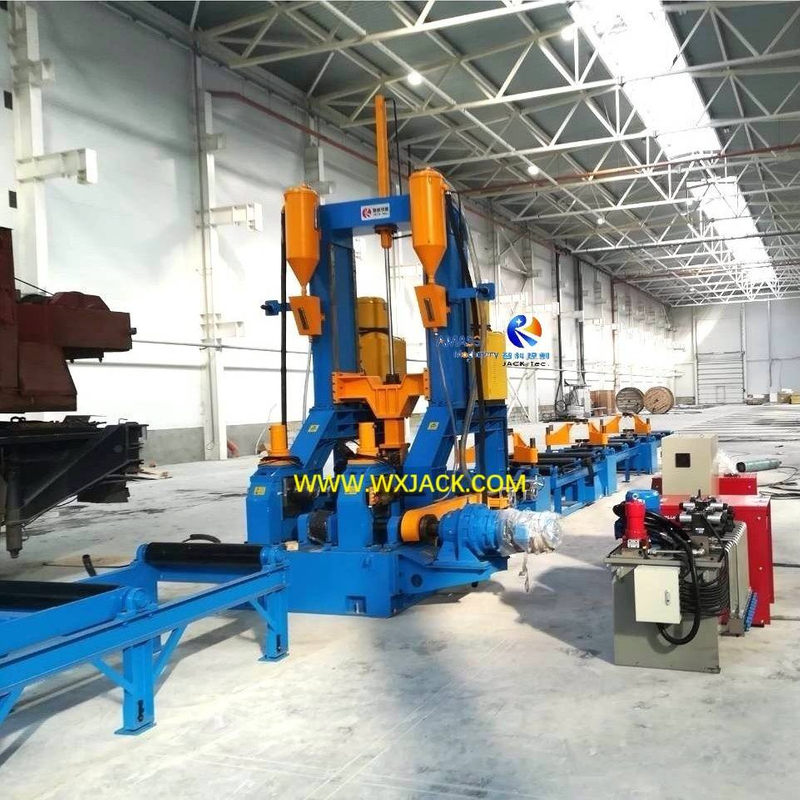

El adjunto está un conjunto de Wuxi Jack PhJ18 Model 3 en 1 h de máquina de fabricación de haz, que se está instalando en un sitio de cliente chino listo para ser puesto en uso.
A. Esquema en PHJ18 Máquina de fabricación de haz H Got Full H:
1. Origen y especificaciones de PhJ18 Modelo 3 en 1 h El ensamblaje de haz endereza la máquina integrada:
1) PhJ18 es suplemento en el modelo PhJ15, para hacer piezas de trabajo más grandes de haz H soldado y haz T;
2) Los modelos comparten una estructura similar, pero tienen una diferencia de altura web de 300 mm tanto en dimensión de la máquina como en el tamaño de la pieza de trabajo;
1) PhJ18 es adecuado para producir luz H viga H soldada de luz y mediano y viga de peso inferior a 8 toneladas;
2) La costura de soldadura fabricada terminada en el haz de H producido tiene un tamaño de menos de 12 mm --- Este es el umbral para dividir entre el servicio de servicio pesado y medio y ligero H en el haz H. El primero debe fabricarse con una línea de producción de haz H de servicio pesado;
3. Enorme costo de mano de obra variable ahorro de PhJ18 Modelo 3 en 1 máquina de soldadura de haz de 1 ht para clientes:
1) Con la introducción de la máquina de la serie PHJ, los 6 operadores originales necesarios para hacer h viga:
--- 2 operadores para ejecutar la máquina de ensamblaje del haz Z15/18/20 Higos H;
--- 2 operadores para ejecutar la máquina de soldadura de arco sumergida de haz de haz LHC/LHT/LHT;
--- 1 Operador para ejecutar la máquina de alisado de haz Hyj/YTJ Series H;
--- 1 Operador para apoyar el transbordo de interestación
2) ahora reducido a un personal veterano y un asistente a tiempo parcial;
3) En este sentido, la máquina de la serie PHJ es un producto revolucionario para la industria de la estructura de acero.
B. Ilustración técnica en la máquina de fabricación de haz Modelo 3 en 1 h de 1 h:
1. Estación operativa de 3 en 1 máquina de soldadura de haz de ht:
1) Como se puede verificar desde la imagen adjunta, la placa de control/ estación de bombeo y la fuente de alimentación SAW se encuentran junto con el cuerpo principal mecánico de la máquina, dejando un pasillo para pasar por piezas de trabajo;
2) La fuente de alimentación SAW tiene color rojo, debe ser Lincoln DC-1000;
3) Esto construye una zona de trabajo para la máquina;
1) La foto adjunta 1 ST se tomó en el lado frontal de la máquina, que tiene la misma orientación que la de la 4ª foto ;

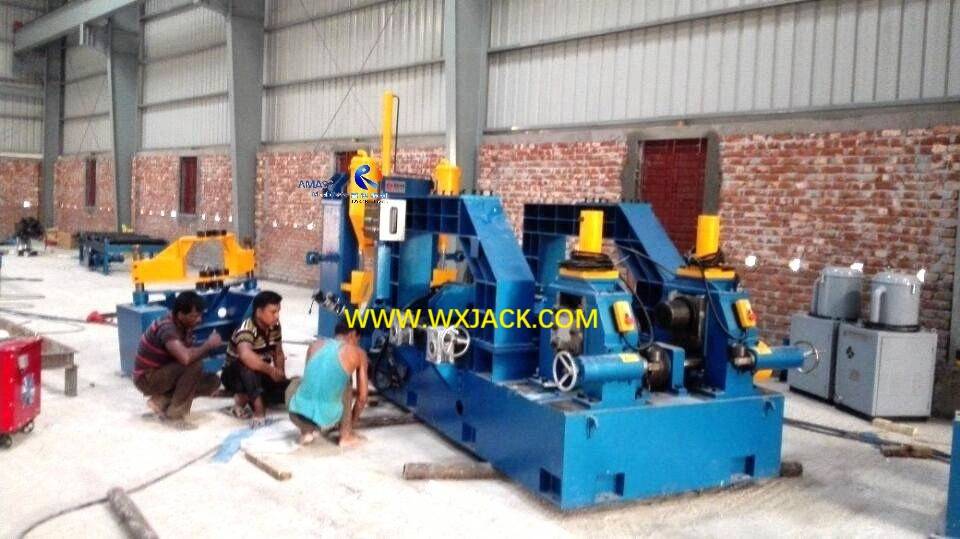

2) La 4ª foto adjunta es el área de máquina dedicada en Wuxi Jack Company;
3) Las 2 fotos se muestran en la pieza de trabajo (viga H soldada) que sale del lado de la máquina, que es la unidad de alisado;

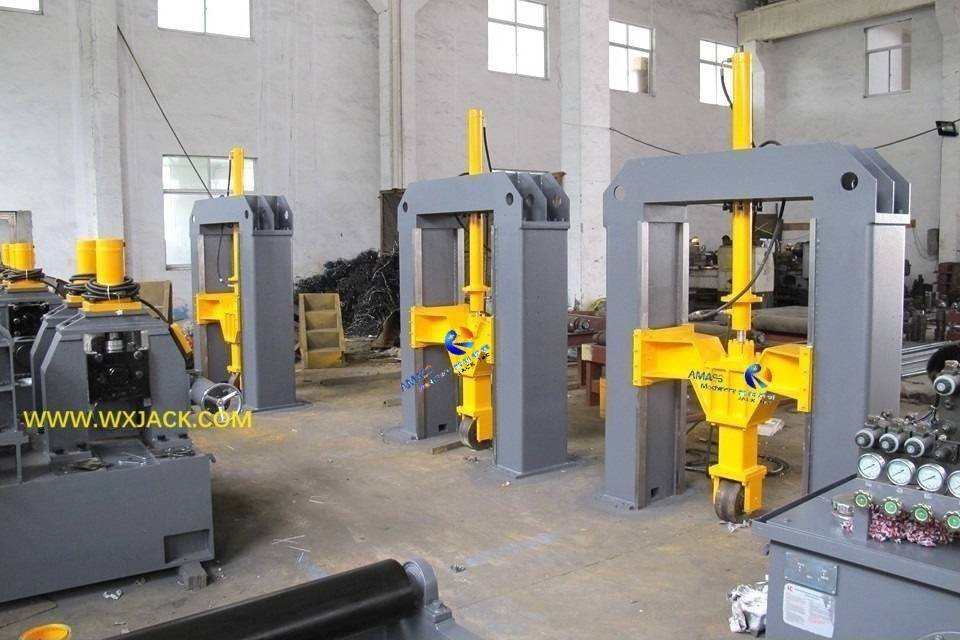

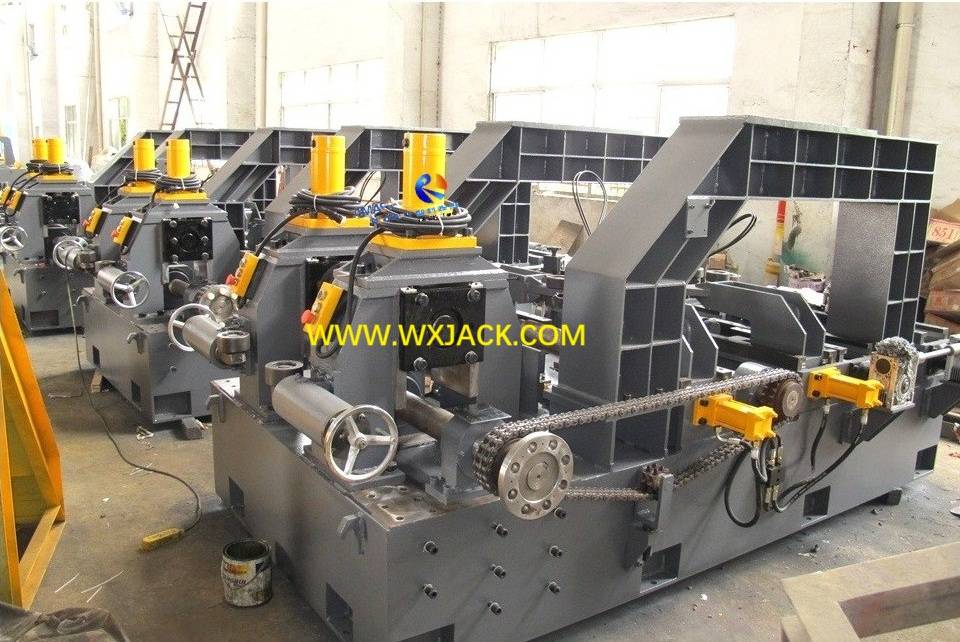

1) La 2ª imagen adjunta se tomó en el área subconjunta de Wuxi Jack;
2) Hay varios conjuntos de lecho base mecánico que se ensambla aquí;
3) El lecho base es el área de trabajo central en un conjunto de una máquina de la serie PHJ, que integra unidades de ensamblaje/ soldadura/ enderezado de la máquina soldadora de haz H.
4) Como se puede ver en la foto, el ensamblaje y el alisado tiene el mismo conjunto de motor para la transmisión y transmisión, que están conectados juntos en fase con cadenas y ruedas dentadas en el lado externo izquierdo del lecho base;
5) la máquina de la serie PHJ tiene su sistema principal de conducción y transmisión instalado en el lado de salida del cuerpo principal mecánico (lado de alisado);
4 .

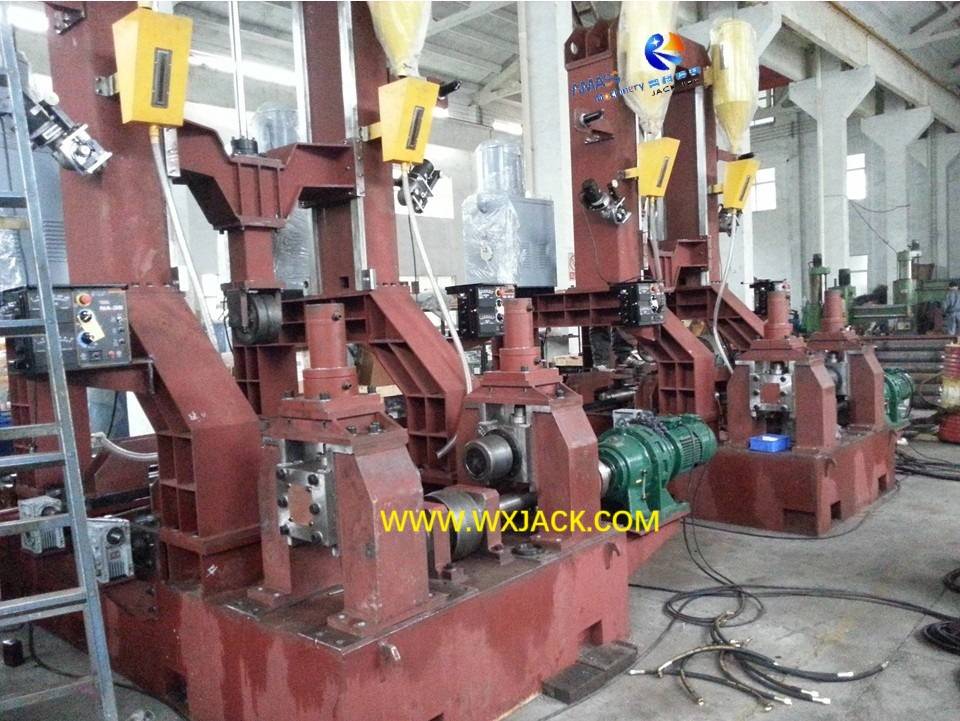

1) La foto adjunta 3 fue tomada en el área de puesta en marcha de Wuxi Jack;
2) Un conjunto de modelo PHJ18 ensamblado y pintado estaba fabricando en una pieza de h viga;
3) Esta foto fue tomada en el lado trasero (lado entrante material) o el lado de ensamblaje de la máquina;
5. Embalaje en una máquina integrada de soldadura en recta de soldadura de viga de 3 en 1 h:

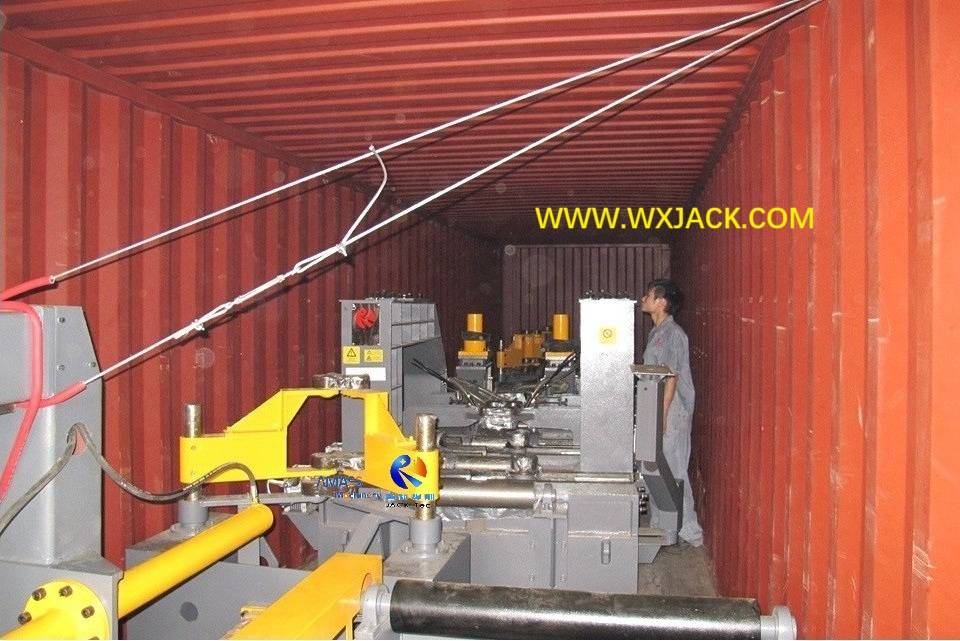

1) Los 5º registros de fotos adjuntos en el proceso de embalaje para un conjunto de máquina Wuxi Jack exportada;
2) Para un conjunto de máquina de la serie PHJ, se debe usar un contenedor de 40GP para su paquete y envío.
Haz H soldado terminado para producirse a partir de la máquina: ( Fig.1 )
3. Parámetros técnicos de PhJ18 Modelo 3 en 1 h Beam T Máquina de soldadura de haz:
Parámetro técnico | Máquina de soldadura de haz de higos multifunción PHJ18 |
Altura web | 200 ∼ 1800 mm |
Espesor web | 5 ∼ 30 mm |
Ancho de brida | 200 ∼ 800 mm |
Espesor de la brida | 6 ∼ 40 mm |
Pieza de trabajo (soldadura H viga) Longitud | 3000 ∼ 15,000 mm (puede ser más largo o más corto) |
Velocidad de trabajo del ensamblaje/ enderezado de soldadura | Recomendar 200 ∼1,200 mm/min. Para la calidad de soldadura ideal （Sin paso, Control del inversor de CA） |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Sección transversal de la pieza de trabajo (viga H soldada) | Forma de sección simétrica y asimétrica |
Dimensión general de la máquina （L × W × H） | 28m × 4m × 4.8m |
Transportador | Entrada y salida 11 m longitud cada uno, 3 segmentos cada uno; Una conducción, dos seguidores Transportador de entrada con 3 conjuntos de caja de varilla de tracción |
Modo de conducción | Ensamblaje/ enderezado: cilindros hidráulicos |
Modo de soldadura | Sierra de arco único o arco gemelo (soldadura por arco sumergido, Alambre de soldadura de 2.5/3/4 mm de diámetro) en el filete de la posición plana |
Operador | 1 ~ 1.5 (1.5 significa un soporte a tiempo parcial) |
