A. Uso y aplicación de Lha/ LHC/ LHT Máquina de soldadura de viga en movimiento de pórtico en serie:

1. Otro nombre utilizado en común de la máquina de soldadura de arco sumergida de haz H:

En la industria de la estructura de acero, existen numerosos mismos nombres con esta máquina, que la describe a partir de aspectos de: pieza de trabajo/ estructura mecánica/ modo de soldadura:

1) H máquina de soldadura de sierra h de haz;

2) IH Máquina de soldadura de pórtico de haz;

2. Posición de la máquina de soldadura de pórtico de viga de ih:

1) Este es el segundo conjunto de equipos centrales en Línea de producción de haz h de h viga;

2) Posterior al conjunto de haz H y máquina de soldadura de tachuela;

3) Y que precede a la máquina de alisado de brida de haz H;

4) Estas 3 máquinas constituyen las estaciones de trabajo básicas en la línea de producción del haz H;

3. Función de la máquina de soldadura de pórtico de haz de sierra I:

1) Esta máquina es para cumplir con la soldadura de sierra terminada, en el haz T/ I/ H soldado por tachuelas, en el modo de Filete de 45 ° soldadura por arco sumergido;

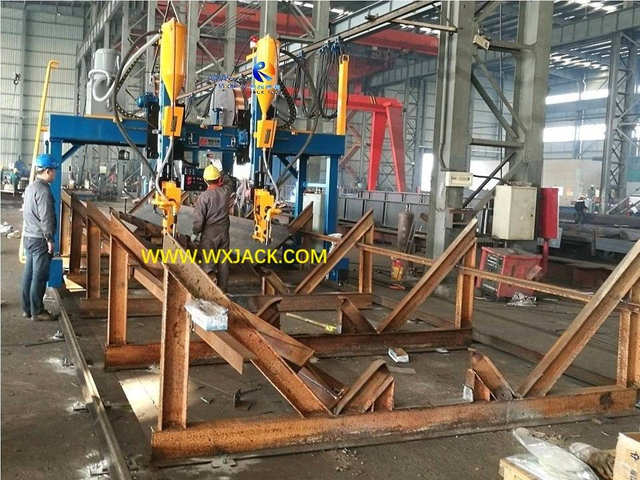

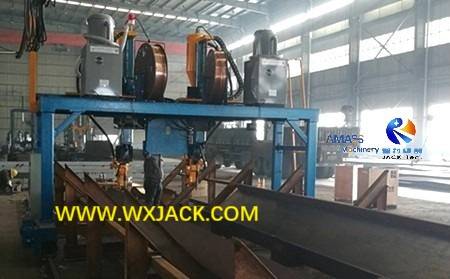

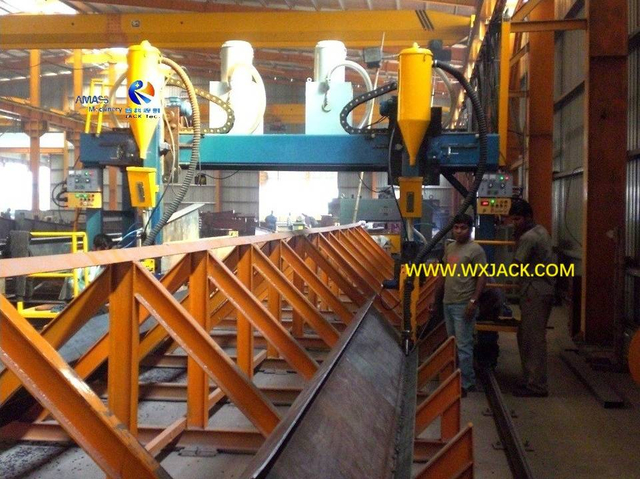

2) Wuxi Jack LHA Serie Mother H Beam HEAM SAW SELDING Machine y su haz H terminado, en el taller de clientes: (Fig.1)

3) Hay 4 pases de costura de soldadura, que deben fabricarse en cualquier pieza de haz I/ H;

4) En consecuencia, la pieza de trabajo H haz debe volcarse 90 °/ 180 °, en el período de fabricación de sierra;

4. Importancia vital de la máquina de soldadura de arco sumergida de haz de viga de pórtico:

1) La costura de soldadura es el índice esencial Para evaluar la calidad del haz H terminado: su fusión/ penetración/ cara de cubierta/ libre de defectos, como porosidad/ resistencia mecánica;

2) Todos estos indicadores se gestionan durante la operación de la máquina de soldadura de sierra de haz H;

3) Por lo tanto, el rendimiento de la máquina determina directamente la calidad del haz de I/ H terminado.

B. Clasificación en la serie LHA y LHC & LHT Gantry Moving H Beam Saw Welding Machine:

Dependiendo del marco principal mecánico de la máquina, este grupo de productos se puede dividir en tres subgrupos principales de:

1. Máquina de soldadura de arco de arco sumergido de la serie LHA:

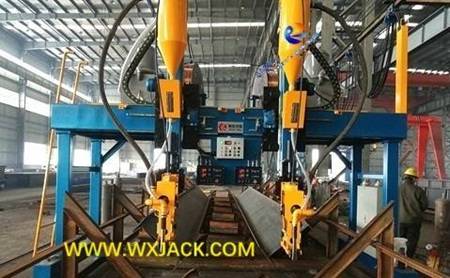

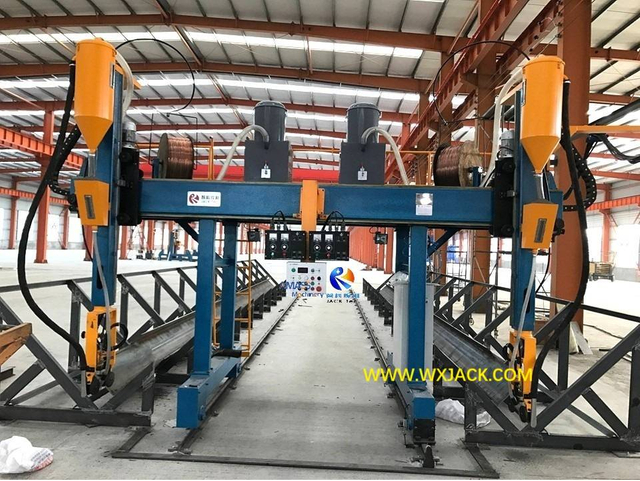

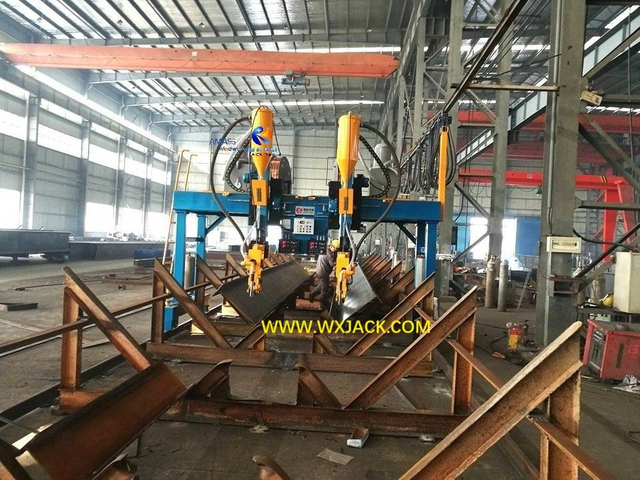

Un conjunto de wuxi jack Modelo lha5z Media administrada (el operador se encuentra en el medio del marco de pórtico de máquinas, cuidando la soldadura de sierra en las 2 piezas de h vile H al mismo tiempo) máquina en el taller de clientes: (Fig.2)

1) Mecánico Mmarco de la serie LHA H máquina de soldadura de pórtico de haz h es un marco de caja cerrado, conducido con motor para que se mueva a lo largo de los rieles;

2) Las 2 piezas de antorchas de soldadura y unidades de soporte se ensamblan en el marco de pórtico;

3) Soldadura se lleva a cabo, junto con el marco de pórtico que se mueve a lo largo de los rieles paralelos;

4) Las 2 piezas de pieza de trabajo H haz se colocan en su taller piso de soporte triangular fijo;

5) Velocidad de trabajo (Velocidad de soldadura de sierra) se controla con inversor de CA y se muestra instantáneamente en el panel de operación colgante de la máquina de soldadura de pórtico de haz H;

6) Subdivisión La máquina de la serie LHA:

- LHAC tipos gestionados laterales;

- LHAZ tipos administrados medios;

Varios modelos debajo de cada rama, dependiendo del máximo. Altura web de H Beam;

7) Uso amplio: La máquina de la serie LHA tiene un volumen más vendido entre su grupo de productos;

8) Sitio de aplicación aplicable: Esta serie se opera como una máquina de soldadura de sierra de haz H de trabajo individual, no adecuada para ser implementado en la línea automática de producción de haz H. Por lo general, funciona en forma de un conjunto o dos conjuntos como grupo;

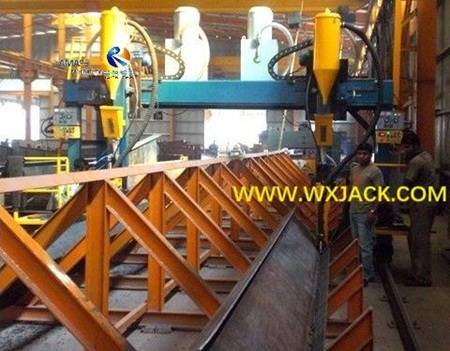

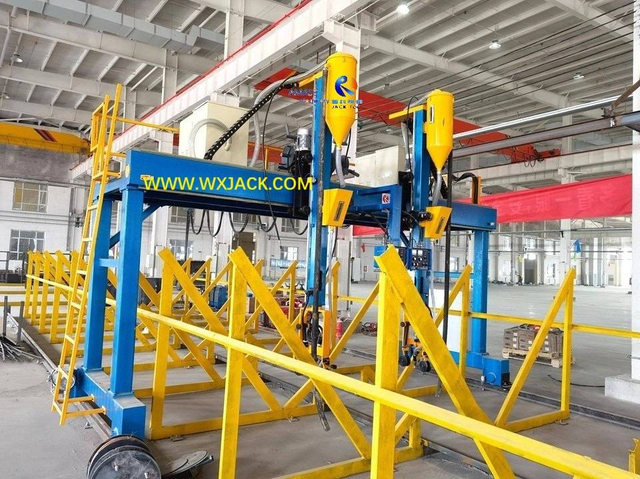

Un conjunto de wuxi jack Modelo LHA5C Gantry gantry en movimiento de la máquina de soldadura de haz de haz, trabaja en la instalación del cliente indio: (Fig.3)

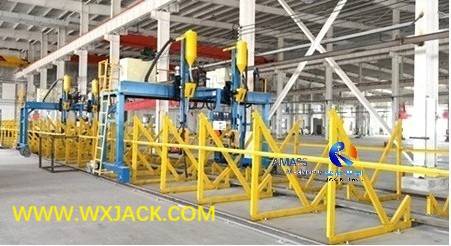

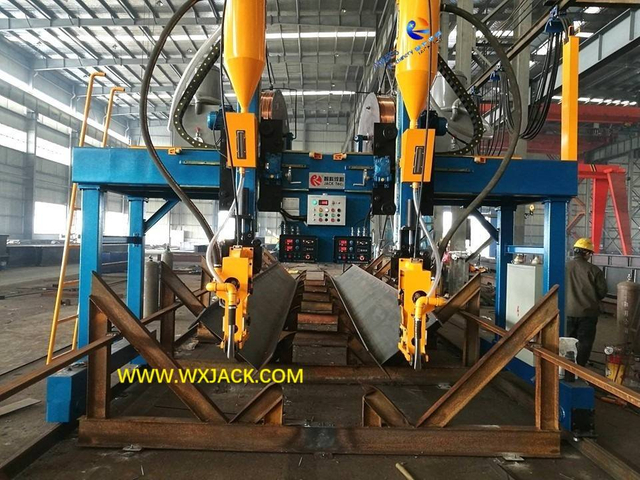

2 juegos de Wuxi Jack Modelo lha5z Modelo de control central: (Fig.4)

2. LHC Columna de modelos en movimiento de la máquina de soldadura de la viga H:

1) Mecánico Mmarco of el LHC modelo de carro de columna es un trolley de la columna de manejo de motor;

2) La sola pieza de antorcha de soldadura se ensambla en el boom voladizo del carro;

3) Soldadura se lleva a cabo, por medio de tranvía que se mueve a lo largo de rieles paralelos;

4) La sola pieza de pieza de trabajo H BEAm se coloca sobre unidades hiddidráulicas de 60 ° de reestructuras de volcado;

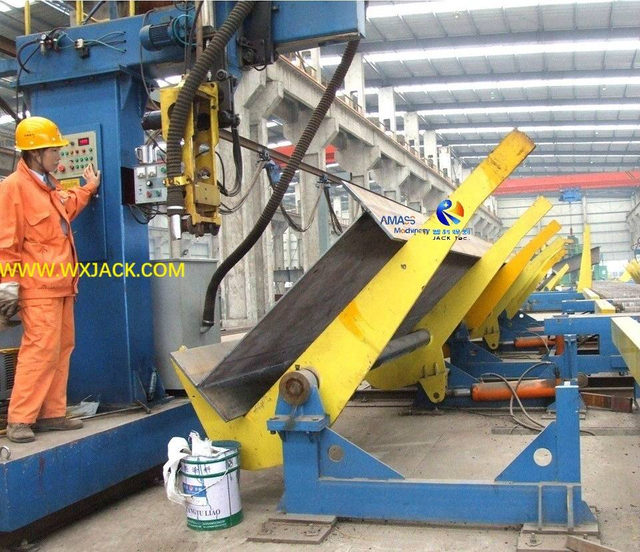

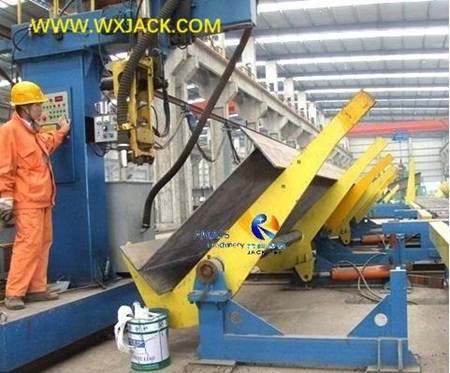

Wuxi Jack Modelo LHC H máquina de soldadura de sierra de haz y sus bastidores de volcado de 60 °: (Fig.5)

5) Velocidad de trabajo (Velocidad de soldadura de SAW) se controla con inversor de CA y se muestra instantáneamente en el panel de operación incrustado de columna;

6) Sitio de aplicación aplicable: La mayoría de la mayoría de los trabajos de máquina modelo LHC en la zona de sierra de la línea automática de producción de haz H, 4 conjuntos como grupo;

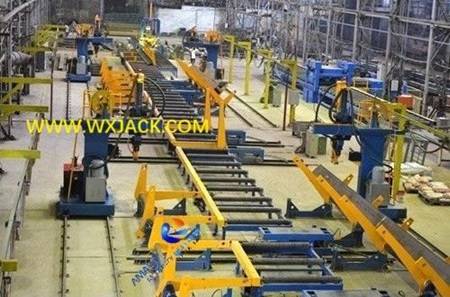

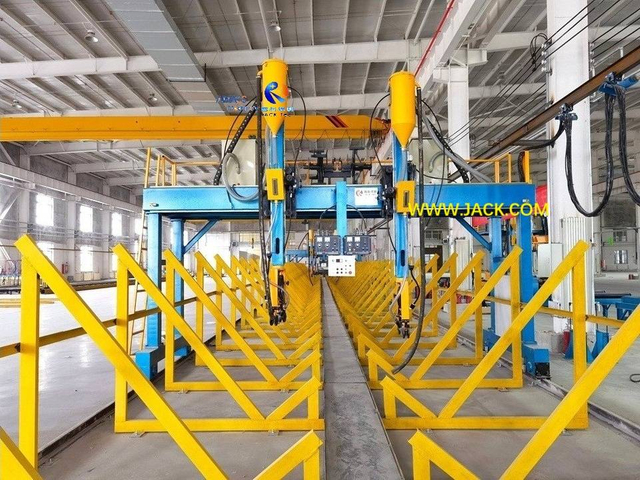

Wuxi Jack Automatic H Beam Production Line y sus 4 series de Modelo LHC SAW H Machina de soldadura de haz H: (Fig.6)

3. LHT Modelo T Frame I Máquina de soldadura de pórtico de haz:

1) Mecánico marco principal del LHT máquina de estructura abierta es un conjunto de marco T de accionamiento de motor;

2) Las 2 piezas de antorchas de soldadura se ensamblan en el marco T en movimiento motorizado;

3) Soldadura se lleva a cabo, junto con el marco T moviéndose a lo largo de los rieles paralelos;

4) Las 2 piezas de pieza de trabajo H haz se colocan sobre su instalación de bastidores triangulares asegurados por tierra;

5) SIERRA Velocidad de soldadura se controla con un inversor de CA VF y se muestra en tiempo real, en el panel de operación colgante de la máquina de soldadura de pórtico de haz de alta viga;

6) Sitio de aplicación aplicable: Igual que LHA, LHT también funciona como máquina de soldadura de sierra de haz H individual, en forma de un conjunto o dos conjuntos;

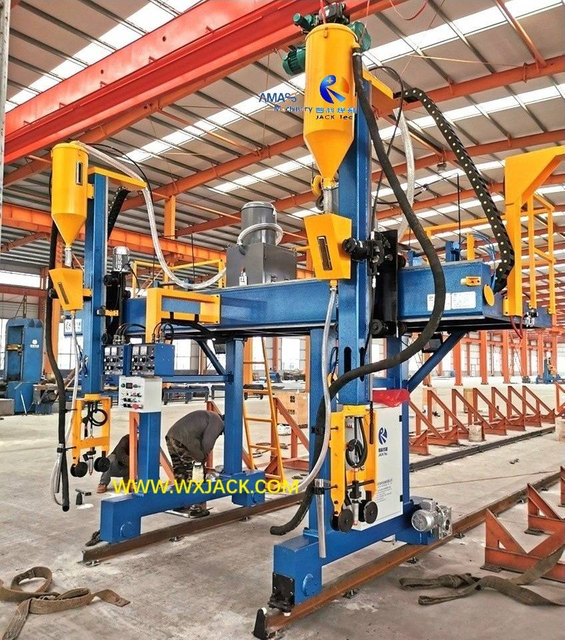

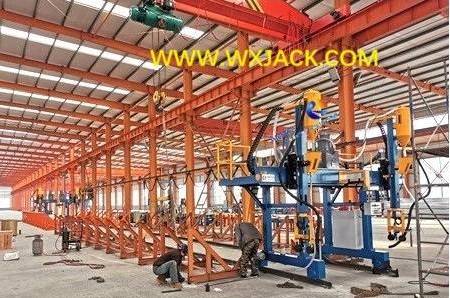

Instalación de 2 juegos de Wuxi Jack Modelo LHT máquina: (Fig.7)

DO. Especificaciones principales de Lha/ LHC y LHT Saw H Beam Gantry Welding Machine:

1. Tamaño de pieza de trabajo adecuado para diferentes modelos de máquina de soldadura de sierra de haz H:

1) Modelos LHC y LHT, está disponible max. La altura de la web del haz H puede estar a la altura 1500 mm a 2000 mm;

2) Serie LHA H máquina de soldadura de pórtico de haz,

Hay 5 modelos estándar como a continuación:

2. Parámetros técnicos típicos de la máquina de soldadura de haz de saw h:
