A. Uso del rotador de soldadura:

1. Función de la cama de rodillos de soldadura:

1) Piezas de trabajo aplicables: Este es un tipo de equipo de soldadura de uso general ampliamente utilizado, para fabricar piezas de trabajo cilíndricas, típicamente: tubería/tubo/recipiente/tanque, etc. En este campo de la fabricación de piezas cilíndricas, este equipo de soldadura es indispensable;

2) Sinónimo: Dependiendo de las preferencias de la gente, hay muchas nominaciones diferentes en inglés para esta máquina herramienta de soldadura de amplio uso. Además del nombre de Rotador de soldadura, hay algunos nombres que tienen el mismo significado con este amplio uso de equipos de soldadura, incluyendo pero no limitado a: Rodillos giratorios de soldadura/cama de rodillos de soldadura/marco de rodillos de soldadura/portador de rodillos de soldadura, etc.;

3) Utilizado para piezas de trabajo de: Los 2 tipos de cordones de soldadura para fabricar piezas cilíndricas: cordón longitudinal y cordón circunferencial se producen con la aplicación de este equipo de soldadura:

4) JACK Wuxi HLK80 Los rodillos giratorios de soldadura con ajuste de pernos modelo funcionan en las instalaciones de un cliente de Europa del Este para fabricar tanques grandes: (Fig.1)

5) Tecnología de proceso aplicable: Además de la soldadura, que es la aplicación más importante de esta máquina herramienta, estos marcos de rodillos de soldadura también se pueden utilizar para cumplir otros pasos importantes en el proceso de producción, incluyendo Montaje/ Pruebas / Pintura, etc. Cuando se utiliza para llevar a cabo estas funciones, el equipo rotador de soldadura debe tener capacidades especiales, como resistencia al agua o a la abrasión;

2. Industrias aplicadas: Estos portadores de rodillos de soldadura tienen una aplicación muy amplia en muchas industrias, por ejemplo: petroquímica/recipientes a presión/calderas/farmacéutica/tuberías, etc. Estas industrias son pilares en los países industriales;

3. Equipos de soldadura relacionados con rodillos giratorios de soldadura:

1) Formulario de solicitud: Esta máquina herramienta con marco de rodillos de soldadura es uno de los tres más ampliamente aplicadosd Equipos de soldadura convencionales. Normalmente no se utiliza por separado (como equipo individual), sino que se trabaja con los otros dos tipos de equipos de soldadura universales: Posicionador de soldadura, y Manipulador de soldadura (Máquina de soldadura manipuladora);

2) Centro de soldadura: Trabajando junto con robots y manipuladores de soldadura, los rodillos giratorios para soldadura se pueden componer en Centro de soldadura de diversas especificaciones técnicas hechas a medida, para satisfacer las demandas personalizadas del cliente:

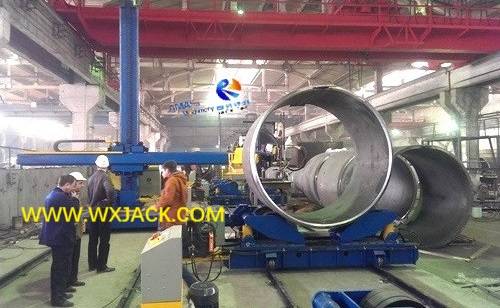

3) Wuxi JACK exportado a Europa del Este Centro de soldadura grande, compuesto por 1 juego de máquina de soldadura con manipulador LHZ5050 y 4 grupos de rotador de soldadura con ajuste de pernos modelo HLK80: (Fig.2)

B. Clasificación principal en la cama de rodillos de soldadura Wuxi JACK:

1) Característica técnica: A primera vista, estos portadores de rodillos de soldadura son un tipo de equipo 'simple' y regular, en términos de apariencia y estructura. Por otro lado, según la demanda específica del cliente y la aplicación práctica, existen muchas variaciones con este equipo de soldadura, con una serie de conocimientos técnicos involucrados;

2) Modo de clasificación: La forma más popular y aceptada de clasificación del Marco del Rodillo de Soldadura se basa en: Modo de ajuste de la distancia entre centros de cada grupo de rodillos giratorios de soldadura:

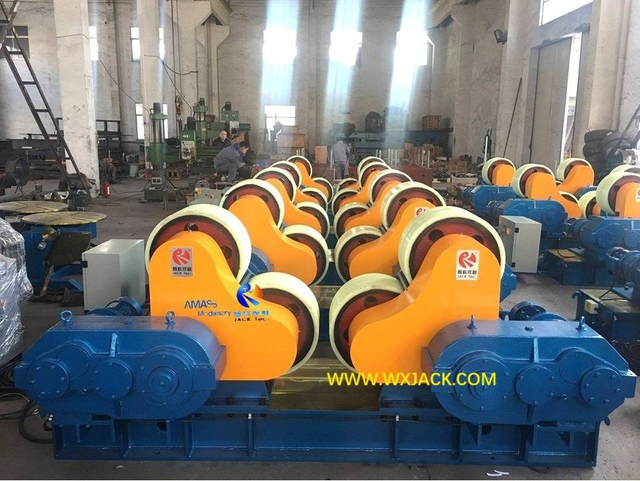

1. Rotador de soldadura autoajustable serie HGZ:

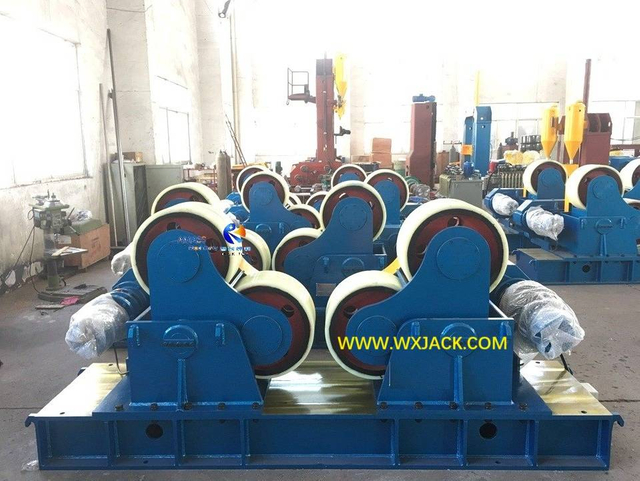

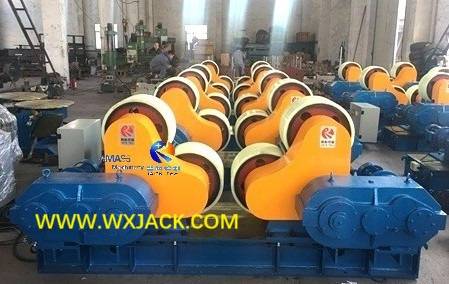

JACK Wuxi HGZ80 modelo tipo autoajustable de 80 toneladas de capacidad de carga: (Fig.3)

1) La característica más destacada Con esta rama de Cama de rodillos de soldadura en términos de estructura, el ángulo circundante de los dos grupos de rodillos giratorios de soldadura se ajusta automáticamente, según el diámetro y el peso de las piezas cilíndricas de la pieza de trabajo que se colocan sobre ella. Lo que significa que, después de cargar la pieza de trabajo en el equipo, el ángulo de giro se ajustará y adquirirá automáticamente en el equipo;

2) La característica más obvia con marco de rodillo de soldadura autoajustable en términos de aparienciaTiene cuatro piezas de rodillos giratorios de soldadura en un juego de lecho de rodillos de soldadura:

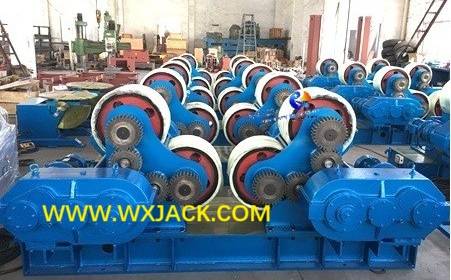

3) Hay 4 piezas de rodillos giratorios de soldadura instalados simétricamente en cada conjunto de rotadores de soldadura autoajustables: (Fig.4)

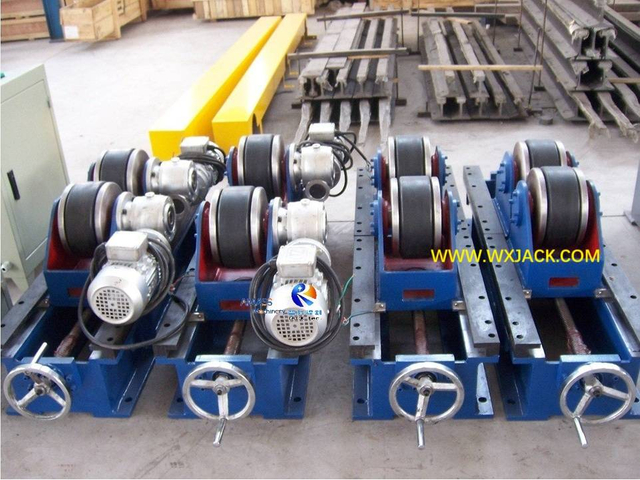

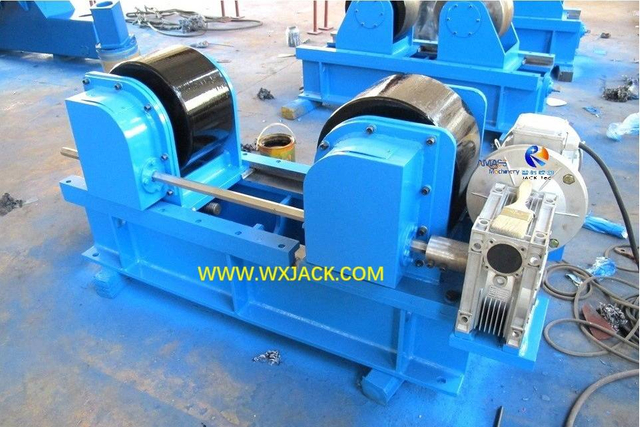

2. Rotador de soldadura de ajuste de husillo serie HGK:

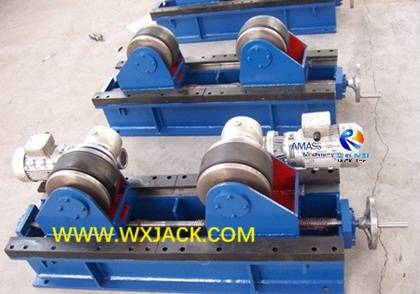

JACK Wuxi HGK10 modelo de tipo de ajuste de husillo, con capacidad de carga de 10 toneladas: (Fig.5)

1) Forma de ajustar el tramo central de los rodillos giratorios de soldadura: Esto es mediante el giro del husillo, ya sea con accionamiento manual o motorizado, de forma continua;

2) Alcance de la capacidad de carga: La cama de rodillos de soldadura con ajuste de husillo de la serie HGK pertenece a equipos relativamente livianos, en comparación con los otros dos tipos: los tipos autoajustables de la serie HGZ y los de ajuste de perno de la serie HLK. El mayor tonelaje de carga con ajuste de husillo serie HGK en el modelo estándar es 60~ 100 toneladas;

3) Ventaja del posicionamiento de alta precisión: Por otro lado, los rodillos giratorios de soldadura con ajuste de husillo de la serie HGK también tienen la mayor precisión para adaptarse a varios diámetros de tuberías de piezas de trabajo, en comparación con el tipo autoajustable HGZ y el tipo con ajuste de perno HLK;

3. Rotador de soldadura de ajuste de pernos serie HLK:

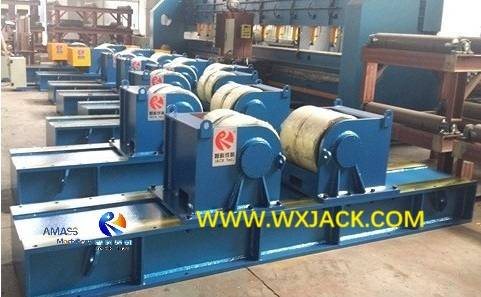

JACK Wuxi HLK100 modelo Tipo de ajuste de perno, de tonelaje de carga de 100 toneladas: (Fig.6)

1) Forma de ajustar el tramo central de los rodillos giratorios de soldadura: Esto se logra colocando los pernos de instalación en diferentes grados de orificios de montaje:

Fila de agujeros y tornillos de montaje en Wuxi JACK HLK100 modelo de perno que ajusta la cama del rodillo de soldadura: (Fig.7)

2) Rango de capacidad de carga: En comparación con los otros 2 tipos: autoajustable de la serie HGZ y tipo de ajuste de husillo de la serie HGK, aquí el rotador de soldadura con ajuste de perno de la serie HLK pertenece al alcance del portador de rodillos de soldadura de alta resistencia. Para los productos Wuxi JACK, el mayor tonelaje de carga en el modelo estándar es HLK1000 (capacidad de carga de 1000 toneladas), y HLK2000 (capacidad de carga de 1000 toneladas) en rotador de soldadura de fabricación especial;

4. Clasificación según la capacidad de carga: En términos de capacidad de carga para adaptarse al peso de las piezas de trabajo, el rotador de soldadura Wuxi JACK también tiene 3 ramas de: Trabajo ligero, Trabajo medio y Servicio pesado Modelos dentro de cada grupo de equipos (series HGZ, HGK, HLK) para distinguir.

DO. Clasificación de los rodillos giratorios de soldadura Wuxi JACK según la estructura y el diseño:

Sobre la base de la diferenciación mencionada anteriormente en el lecho de rodillos de soldadura de las series HGZ/HGK/HLK, también existen algunas subcategorías con cada serie de máquina herramienta de soldadura:

1. Portador de rodillos de soldadura estacionario:

1) JACK Wuxi HGZ20 Modelo de estructura estacionaria, de tonelaje de carga de 20 toneladas: (Fig.8)

2) Esto representa la mayor parte del uso del rotador de soldadura, que ocupa alrededor del 60% en el uso práctico;

2. Accionamiento por motor Rotador de soldadura de tipo móvil:

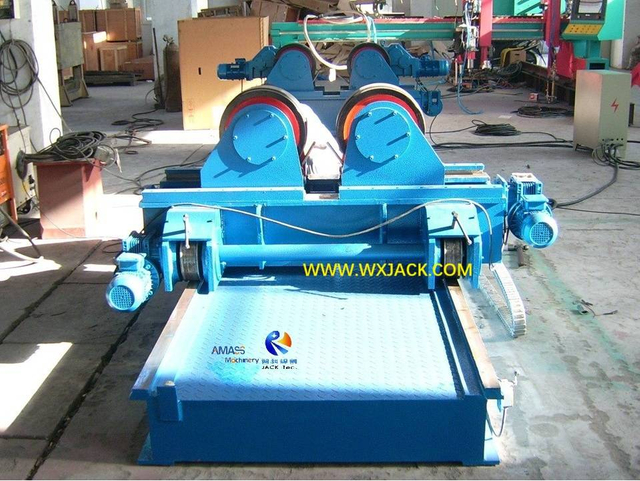

1) JACK Wuxi HGZ20 Modelo tipo móvil motorizado, de 20 toneladas de capacidad de carga: (Fig.9)

2) Uso: Para adaptarse a piezas de trabajo de longitud variable, o longitud de los tubos de unión a terminar, o para facilitar el transporte o reubicación del equipo de soldadura, algunas de las plataformas de rodillos de soldadura tienen un motor reductor y ruedas instaladas en su parte inferior, para adquirir movilidad. función;

3) Aplicable para: Los rodillos giratorios para soldadura de tipo móvil son especialmente útiles cuando se trabaja con un manipulador de soldadura, para trabajar en la fabricación de tanques/tubos de unión terminados de gran longitud;

3. Rotador de soldadura antideriva:

Tipo antideriva Wuxi JACK, de HLK600 Modelo (con capacidad de carga de 600 toneladas): (Fig.10)

1) Características técnicas: Esta es una línea complicada y de 'alta gama' de bastidores de rodillos de soldadura, para evitar que la pieza de trabajo se desvíe axialmente durante su giro y soldadura, a fin de adquirir el mejor grado de posicionamiento preciso y el rendimiento óptimo del procesamiento de soldadura;

2) Alcance de la capacidad de carga: El rotador de soldadura antideriva básicamente se ve en la cama del rodillo de soldadura de ajuste de pernos de alta resistencia, específicamente, HLK500 modelo y superior. Esto se debe a que el fenómeno de deriva axial suele ocurrir en el proceso de fabricación de tanques grandes y pesados;

4. Rodillos de giro de soldadura convencionales versus rodillos de prensado hacia abajo:

1) JACK Wuxi HGK5 modelo tipo prensa hacia abajo: (Fig.11)

2) Se trata de un tipo de máquina herramienta de soldadura de diseño y fabricación especial, desarrollada específicamente para sujetar y fabricar tubos ligeros y de pequeño diámetro;

5. Otros tipos de rotadores de soldadura fabricados especialmente, como los que se muestran a continuación, HGK2 modelo con ruedas/rieles móviles y fijación: (Fig.12)

D. Resumen de la familia de productos de portadores de rodillos de soldadura Wuxi JACK:

1. En esta familia de productos de rotadores de soldadura, haremos una introducción en la secuencia principal de:

1) Serie HGZ Tipo autoajustable (automático) para servicio liviano a mediano;

2) Serie HGK Tipo de ajuste de husillo (manual) para trabajos livianos a medianos;

3) Serie HLK Tipo de ajuste de perno (manual) para servicio liviano a mediano a pesado;

2. Y enriquecer cada subcategoría de Cama de rodillos de soldadura, con varios tipos convencionales y diseños especiales;

3. Introducción detallada sobre características técnicas y parámetros técnicos de cada modelo.
