A. Uso y aplicación de Serie DX Estructura de acero H Máquina de fresado de la cara del extremo del haz:

1. Función y propósito de la estructura de acero de haz H Máquina de fresado de brida:

1) Tarea: Esta máquina es para cumplir con la fresado de alta velocidad y precisión en la cara del extremo de varios miembros de la estructura de acero;

2) Las piezas de trabajo típicas incluyen H Beam/ I Beam/ Box Haz/ Cross Beam/ Tipe Structure Miembro, y cualquier otra estructura de metal especial;

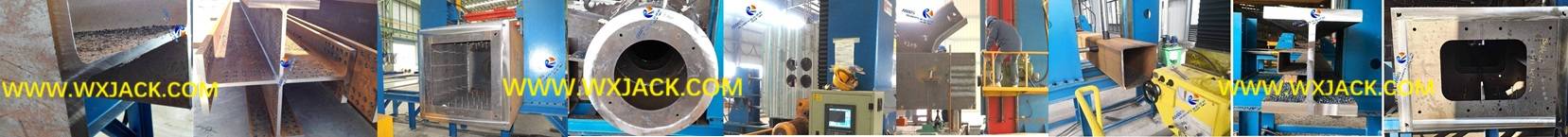

3) Colección de piezas de trabajo clásicas aplicables para la fresado de la cara final: (Fig.1)

4) Necesidad de la máquina: La operación de fresado final puede pulir y eliminar la capa oxidada y sucia de la cara final de las piezas de trabajo, haciendo la preparación para el siguiente paso de soldadura/ fabricación/ ensamblaje/ instalación;

2. Unidades de trabajo centrales en la estructura de acero de haz H Máquina de molienda de brida:

1) El 7.5/ 9.3/ 11kw cabeza de fresado, con 6/9 grados de velocidad lineal revolucionaria del huso para ser convenientemente cambiar;

2) Sistema de control: Sistema de control de movimiento del eje de unidad y 3 de coordinación del cabezal de fresado, ya sea con relé de CA en el modelo convencional o el sistema CNC en la máquina de fresado de la cara del extremo del haz CNC H;

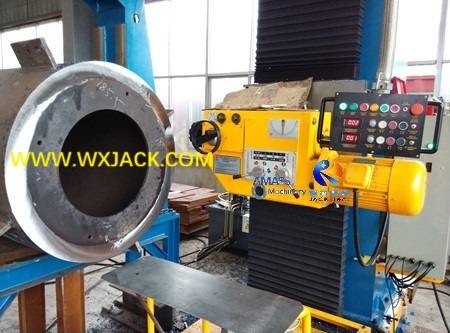

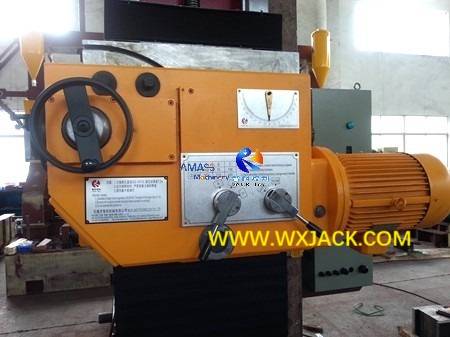

3) Alta potencia y capacidad 7.5kw Head de fresado en Wuxi Jack Machine: (Fig.2)

B. Clasificación En la serie DX Control de relé convencional y máquina de fresado de cara del haz CNC H:

Serie DX Estructura de acero H Máquina de fresado de la cara del extremo del haz H se puede clasificar en función de dos estándares diferentes:

1. División en la máquina de brida de la estructura de acero h de haz basada en el máximo. Accidente cerebrovascular vertical:

• Importancia: Máx. extremo vertical frente a un trazo del cabezal de fresado es el parámetro principal en cualquier conjunto de máquina, que determina las primeras 2 cifras en el modelo de equipo;

• Basado en esto, la máquina se puede agrupar en tres ramas de:

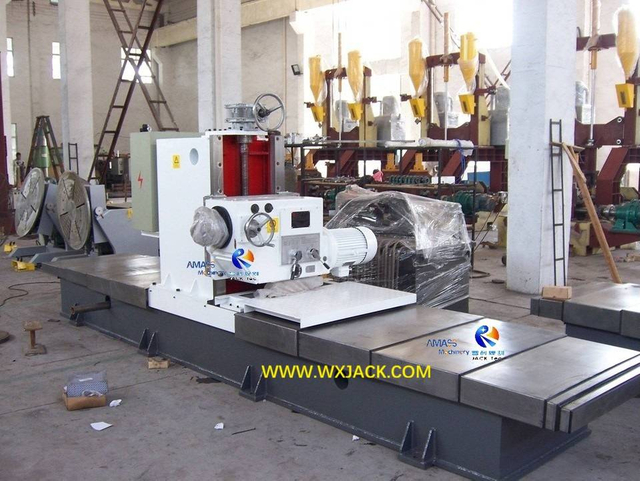

1) Pequeña conducción de luz H Máquina de brida de estructura de acero de haz:

a) Mmodelos de achine cubrir el rango de Dx08xx ~ Dx10xx;

b) El max correspondiente. vertical El golpe de fresado en la cara final es de 800 mm a 1000 mm;

2) Tamaño de servicio mediano Estructura de acero H Máquina de fresado de la cara del extremo del haz:

a) Modelos de máquinas cubrir el alcance de Dx12xx ~Dx25xx, el max correspondiente. El golpe de fresado de la cara del extremo vertical es de 1200 mm a 2500 mm;

b) Aplicación amplia: Esta serie toma el volumen de venta más grande de la familia del producto;

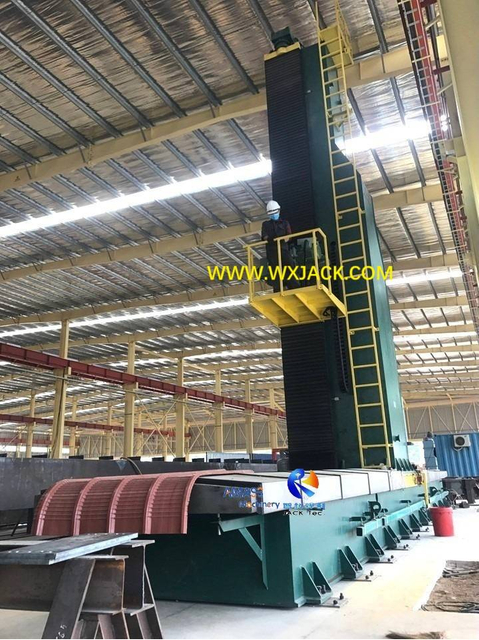

3) Estructura de acero de servicio pesado de tamaño especial

a) Modelos de la estructura de acero de la máquina de fresado de brida cubren el alcance de Dx25xx ~Dx60xx, correspondía con el máx. Fuera de la cara de extremo vertical de la cara de la cara de 2500 mm a 6000 mm;

b) Los modelos típicos son de DX30XX a DX60XX, que son la máquina de gran tamaño importante y altamente técnica;

do) Los modelos a menudo seleccionados son DX4080, DX5080, DX6080, etc.;

2. División en H Beam Acero Estructura de acero Firora de fresado basada en el estilo de control:

1) 'Ordinary ' Control de CA de CA Estructura de acero H Máquina de fresado de cara de haz H viga:

a) Significado: Este es el punto de inicio del grupo de productos y requiere la mayoría en la aplicación práctica;

b) Control de la operación de fresado de la cara de control:

i. El movimiento de la cabeza de fresado se conduce con motor de CA;

II. La velocidad de trabajo correspondiente se controla mediante un inversor de CA;

iii. La velocidad de fresado de la cara final se modula y se muestra en el medidor digital en el colgante de operación de la máquina. Se muestra a continuación

Panel de operación de Wuxi Jack Control Convencional Control Miembro End de fresado de la cartera: (Fig.3)

do) Máquina de trabajo de la framinería del extremo de la estructura del acero del acero del control de control de control convencional:

i. Esta serie es adecuada para trabajar en '90 regular° forma de sección transversal del ángulo de esquina ' piezas de trabajo: h de haz/ t haz/ haz cruzado/ haz de caja. Como:

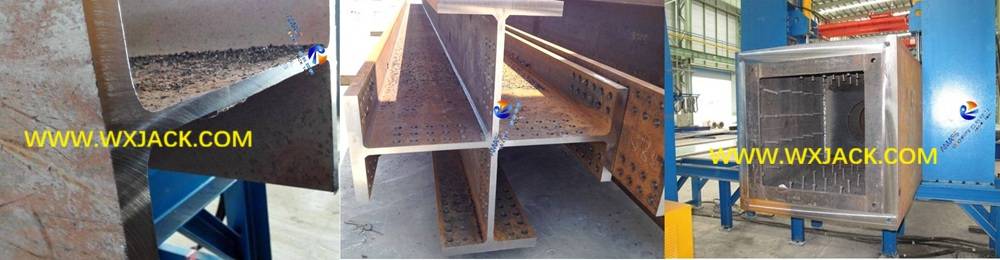

II. Piezas de trabajo típicas aplicables para la máquina convencional: (Fig.4)

2) CNC SECREA ESTRUCTH END FRESH MÁQUINA:

a) Control: La operación de cara final se controla con el controlador CNC;

b) Movimiento de la cabeza de fresado se conduce con servomotores de eje x e y;

do) Fin de la velocidad de trabajo enfrentando se gestiona con el controlador CNC y se muestra en la pantalla del monitor CNC;

d) Panel operativo es mucho más simple e intuitivo:

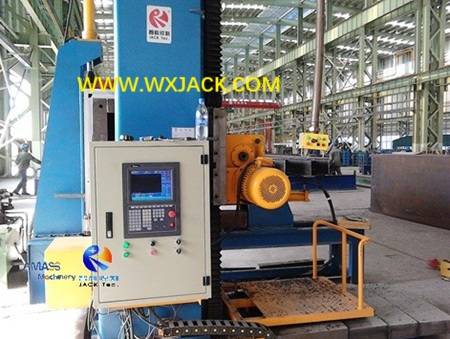

Estación CNC y botones de control en Wuxi Jack CNC-DX1520 CNC H Máquina de fresado de la cara del extremo del haz: (Fig.5)

mi) Máquina de trabajo de la cartera de caras del extremo de la viga aplicable de CNC:

i. Esta serie tiene una capacidad fuerte y poderosa en la adquisición de la operación de extremo en todos los tipos de especial Piezas de trabajo de forma de sección transversal, incluyendo forma redonda/ especial/ especial ángulo, que se muestra a continuación:

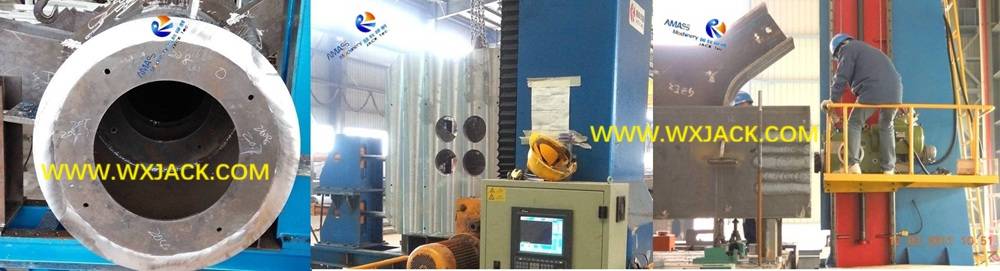

II. Ejemplos de piezas de trabajo típicas en la máquina CNC: (Fig.6)

3) Centro de fresado y orientación con equipo principal de la máquina de fresado de la cara del haz CNC H:

a) Ensamblado con mecanismos de asistencia, especialmente la mesa de giro de diseño especial y la base de sujeción de la pieza de trabajo,

b) Varios conjuntos de máquina CNC pueden constituirse en el centro de fresado y orientación personalizados, satisfaciendo una demanda sofisticada de los clientes.

C. Producto cubierto En la serie DX Convencional y CNC H Beam End Fresh Machine:

1. Control convencional de retransmisión de CA H Vigile Estructura de acero Machinabrillado:

1) Modelos de luz pequeña DX08XX/ DX10XX;

2) Modelos medios DX12XX / DX15XX / DX20XX / DX30XX;

3) Estructura de acero de gran tamaño H Máquina de fresado de la cara de la viga DX4080/ DX5080/ DX6080;

2. CNC SECREA ESTRUCTH END FRESH MÁQUINA: De CNC-DX10XX a CNC-DX35XX;

3. Detalles técnicos de la estructura de acero de haz H Máquina de fresado de la cara del extremo:

Estudio en el fondo y discusión sobre:

1) Unidades/ funciones;

2) Marco principal mecánico: Columna vertical y cama base horizontal;

3) Soporte de pie de trabajo de transmisión hidráulica, diseño estándar y especial;

4) Controlador CNC y su operación;

5) Wuxi Jack Head de fresado exclusivo: Diferentes poderes y funciones poderosas;

6) Temas sobre diseño/ tecnología de proceso/ instalación y puesta en servicio/ operación/ técnica de fresado de caras de extremo/ máquina de gato Wuxi puntos fuertes.

Ventajas de D. Wuxi Jack En la formación de fresado de cara del extremo convencional y cnc h:

1. La estructura de acero de la serie DX, la máquina de molienda de cara del extremo del haz h es un producto superior de Wuxi Jack, y uno de los equipos más vendidos en el mercado continental chino y en el extranjero;

2. Wuxi Jack es la compañía líder Al ofrecer varios modelos y especificaciones de alto nivel de máquinas para los clientes, se pesan en técnica/ rendimiento/ calidad/ servicio/ rentabilidad;

3. Casos de negocios de la formación de fresado de caras de la estructura de acero convencional y CNC:

1) Todos los modelos regulares en la aplicación práctica, incluido Dx15xx (DX1520/ DX1530/ DX1540) Modelos para uso tradicional de la estructura de acero;

2) Fuerte capacidad y rica experiencia en el diseño y la producción Especificaciones especiales, especialmente modelos grandes: DX4080/ DX6080 Especial Estructura de acero de gran tamaño H máquina de fresado de la cara del extremo del haz, el modelo más grande hasta ahora en el mercado;

3) CNC H BEAM END FINAR MÁQUINA, entregado con éxito para los clientes más de 80 conjuntos para el año 2022, que cubre modelos CNC-DX1215 a CNC-DX3535;

4. Fresado de estructura de acero y centro compuesto por la máquina de fresado de la cara del extremo del haz CNC:

Esto se compone de:

1) 2 conjuntos de CNC-DX1540;

2) 5 conjuntos de posicionamiento de la pieza de trabajo de accionamiento hidráulico y tablas de sujeción;

3) Funciones realizadas por el cliente 0 ° ~ 60 ° Tabla de inclinación de máquina integral.
