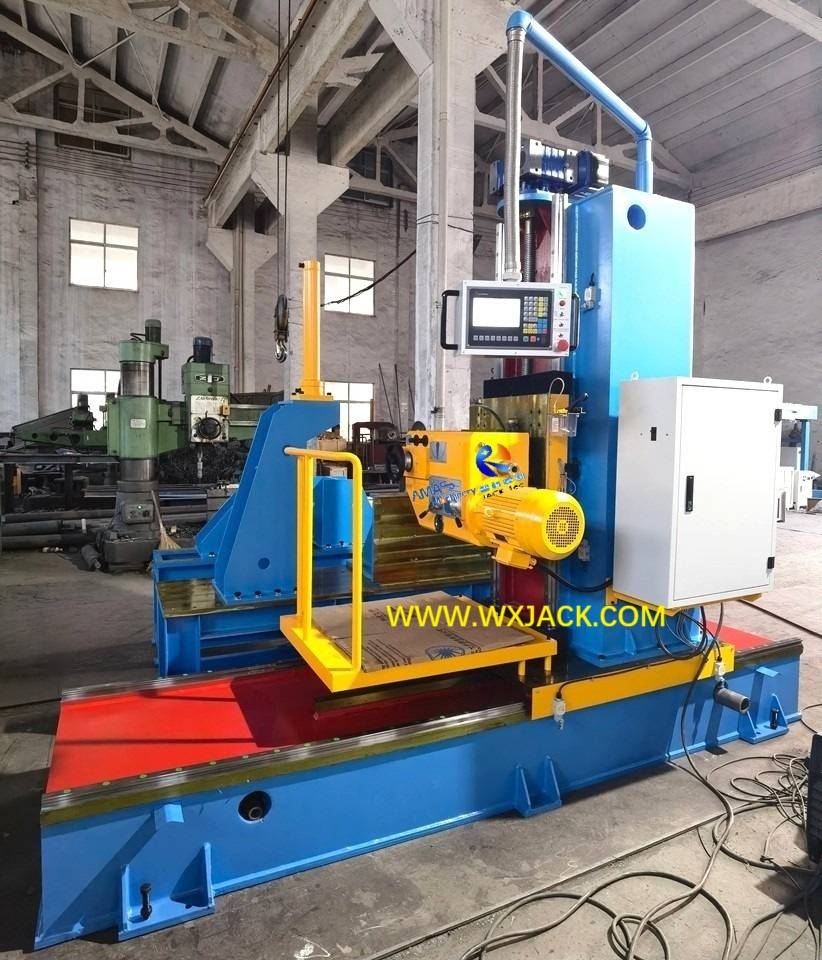

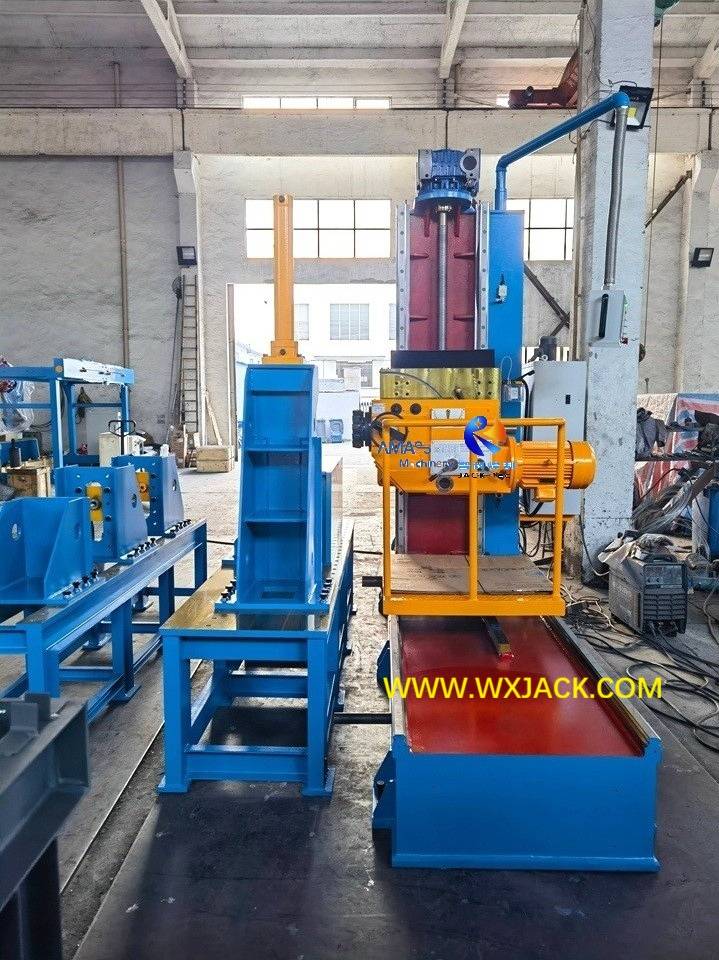

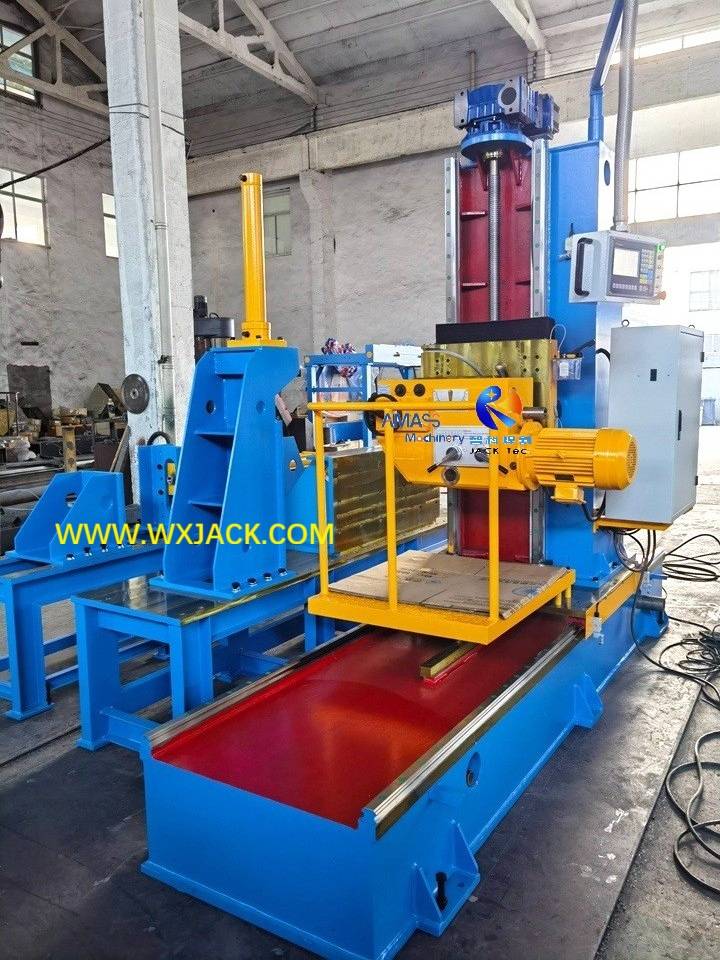

Máquina de brida actualizada y renovada CNC-DX0815 Estructura de acero

A.   Función, Puntos especiales y fuertes de CNC-DX0815 Estructura de acero Máquina de fresado de cara CNC:

1 .

1)  Naturaleza: este es un conjunto de diseños especiales y una máquina de tamaño compacto producido, que se utilizará en un sitio de clientes rusos, para fresar en las caras finales de varias piezas de trabajo de estructura de acero;

2)  El mayor volumen de piezas de trabajo para esta máquina de molienda de cara final hecha CNC es una brida, en el tamaño de 940 mm de ancho/ altura de 520 mm/ espesor de 60 mm, que debe fresarse en su superficie de 940 mm x 520 mm;

3)  El punto especial para la operación de molienda de cara final aquí es el accesorio de la brida orientada vertical durante la operación de molienda de cara, que, con solo 60 mm de espesor, debe agarrarse firmemente en este borde estrecho en la máquina de molienda de brida de la estructura de acero CNC, y no debe estropearse en este borde de la cubierta;

4) A continuación se muestra Fotos Ilustración en el desafío que enfrentamos para diseñar. Videos tomados durante la ejecución de prueba en Wuxi Jack Workshop Por favor, consulte el video adjunto y más en nuestro canal de YouTube:

a) Vista frontal sobre la dimensión de la brida y el esquema del cliente a ser fresado: ( Fig.1 )

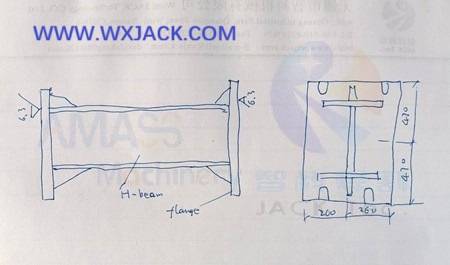

b) Después de la operación de molienda de cara final, las bridas de la pieza de trabajo se soldarán en ambos extremos del haz H: ( Fig.2 )

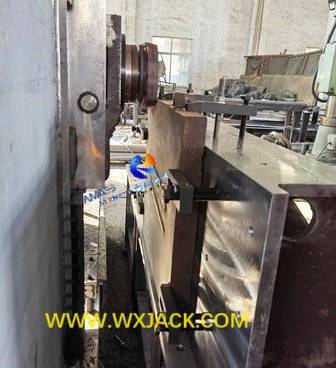

c) Validación en el diseño del accesorio para cumplir con las expectativas del cliente, durante la puesta en marcha de las instalaciones en CNC-DX0815 en Wuxi Jack: ( Fig.3 )

2. VENTAJAS DE LA MÁQUINA DE MARCA DE CARDE CNC-DX0815 H VACHO CNC CNC:

1)  Operación fácil y aliviada: con el controlador CNC como su unidad de control central, esta máquina puede ayudar al operador a aliviar el cálculo mental y la traza ardua durante la operación de fresado, y centrarse en el monitoreo en la operación de fresado de la cara final. En otras palabras, el operador puede tomar un breve descanso durante el período de ejecución;

2)  Simplemente compare el estado del operador en los sitios de trabajo de la máquina de molienda de caracol del extremo del haz H convencional con respecto a la máquina de fresado de la cara del extremo de la estructura de acero CNC :

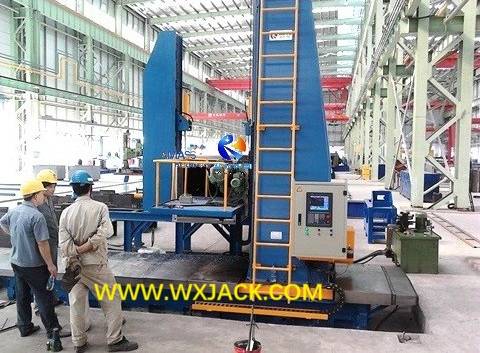

a)  Operador de Wuxi Jack CNC-DX3030: Stand Buy y observe: ( Fig.4 )

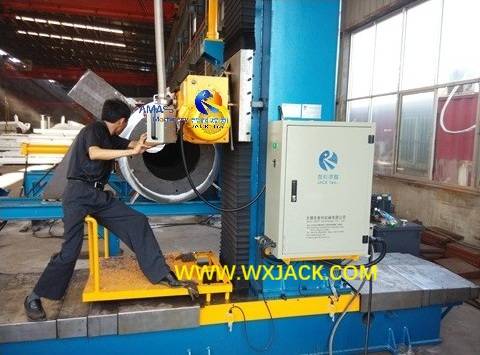

b)  Operador de Wuxi Jack DX1520 Máquina de fresado de la cara de la estructura de acero de tubería: cabezal de fresado duro para manipular para una operación especial de molienda de trazas: ( Fig.5 )

3) Todos los tipos de piezas de trabajo de sección transversal de contorno especial pueden terminar con alta precisión y eficiencia, con fresado de caras de extremo CNC: ( Fig.6 )

B. Características técnicas de CNC-DX0815 Máquina de molienda de brida de estructura de acero CNC:

1. Origen: esta máquina de diseño especial se actualiza de la máquina de molienda de brida de estructura de acero DX0815 . Que, después de la aceptación remota de 1 ^y tiempo en la instalación de Wuxi Jack, el cliente ruso pensó que el control CNC debería ser introducido en la máquina, para que su operador pueda 'tomar un descanso y beber un té de taza' durante la operación de fresado;

2. ¿Qué hace el equipo de Wuxi Jack para actualizar el DX0815 en CNC-DX0815 Máquina de fresado de brida CNC:

1)  Control eléctrico: este es el paso central para renovar la máquina de control convencional. Las 2 piezas originales de inversores de CA y potenciómetros fueron reemplazados por el sistema de control CNC;

2)  Draming Head Drive: el motor de CA de la serie de 2.2kw/ 3kw y original para conducir la cabeza de fresado de 7.5kW que se mueve a la velocidad de trabajo a lo largo de la dirección vertical y horizontal (eje y/ x) se reemplazaron con servomotores de 1.5kW/ 2kW;

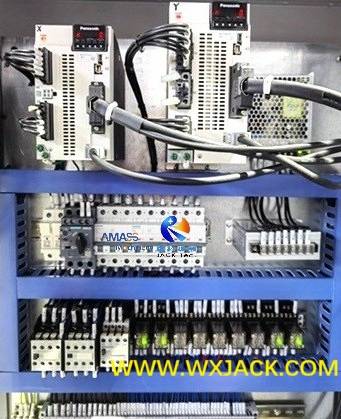

a)  El controlador de servo de eje x/ y para los servomotores que se instalan dentro de la placa de control de CNC-DX0815: ( Fig.7 )

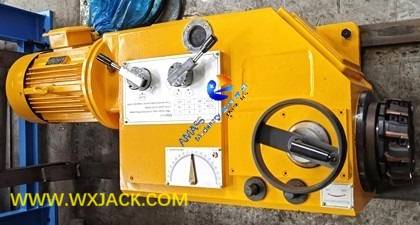

b) El cabezal de fresado de 7.5kw en Wuxi Jack DX Serie H Beam End Fresh Machine : ( Fig.8 )

3) Panel de operación: se eliminó el colgante de colgantes original y el monitor CNC toma el trabajo:

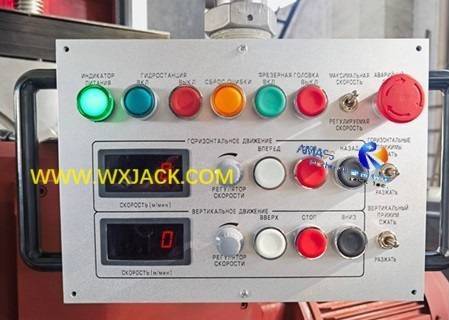

a)  El colgante de operación original en la máquina de fresado de brida DX0815: ( Fig.9 )

b)  El controlador CNC en Wuxi Jack actualizado CNC-DX0815 Máquina de fresado de cara final CNC: ( Fig.10 )

3  .

1) Control eléctrico: control de circuito cerrado de alta precisión, con retroalimentación negativa sobre la traza y la posición del cabezal de fresado durante la operación de fresado detectado con el codificador, y se muestra en la pantalla del monitor de CNC en tiempo real;

2)  Servo Motor Drive: los servomotores tienen capacidad de salida de mayor par que el motor de CA convencional, que ofrece un movimiento de cabeza de fresado más estable;

3)  El control de posición y la precisión de detección  pueden ser hasta el nivel .xxx;

4)  CNC y protección del sistema de control eléctrico contra el sitio de trabajo de pulverización duro y de escoria de la máquina excede el nivel IP54, lo que garantiza la vida útil a largo plazo de la máquina.

C. Operación en CNC-DX0815 Máquina de fresado de la cara de la estructura de acero CNC:

1.  Agua las partes de trabajo en el accesorio de la máquina de fresado de la cara del extremo CNC:

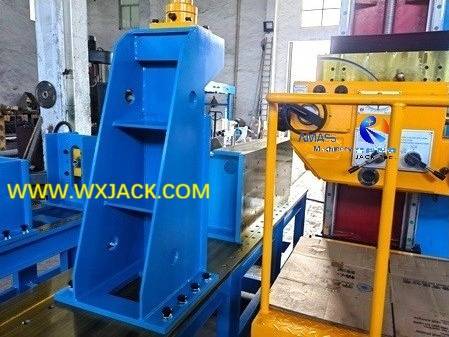

a) Para una brida de orientación vertical especial , simplemente manténgala en el accesorio de uso dedicado de la máquina: ( Fig.11 )

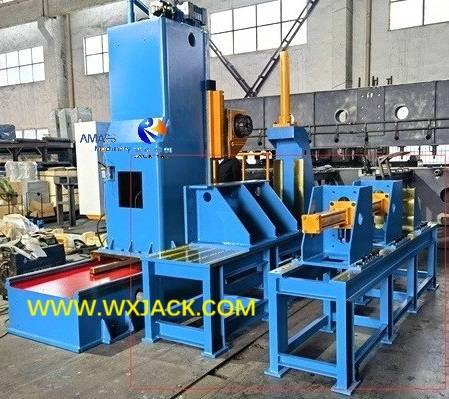

b) Para las piezas de trabajo 'estándar' H/ Box Beam , solo sujetarlo en la tabla de fijación de la pieza de trabajo de la unidad hidráulica estándar: ( Fig.12 )

2.  Gestión del programa de fresado en estructura de acero CNC End Face Machine:

1) Entrada de datos de la pieza de trabajo original: solo clave en los datos sobre la dimensión general para vigas regulares (box/ h/ i/ cross) y archivo .dwg u otro archivo editable para piezas de trabajo especiales, a través de su puerto de interfaz;

2)  La operación y el monitor del siguiente paso se pueden cumplir con las teclas de funciones suaves en la pantalla del controlador CNC: ( Fig.13 )

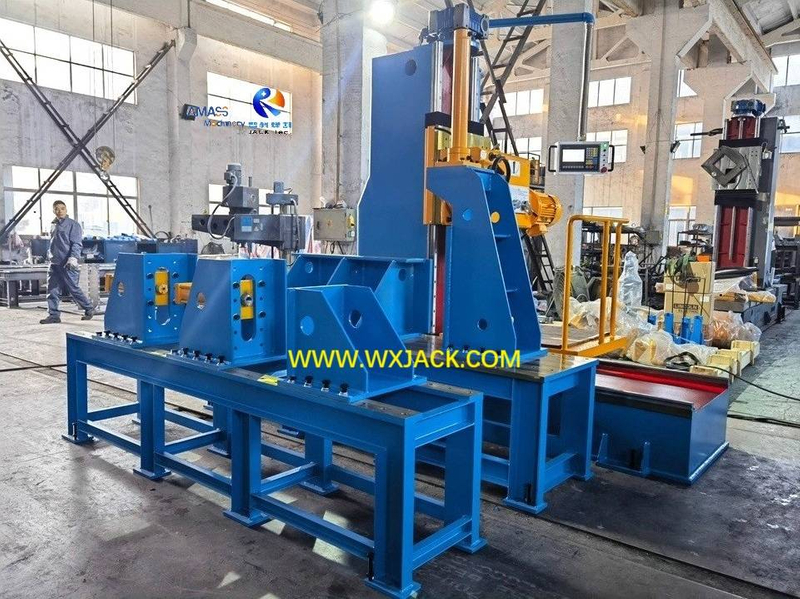

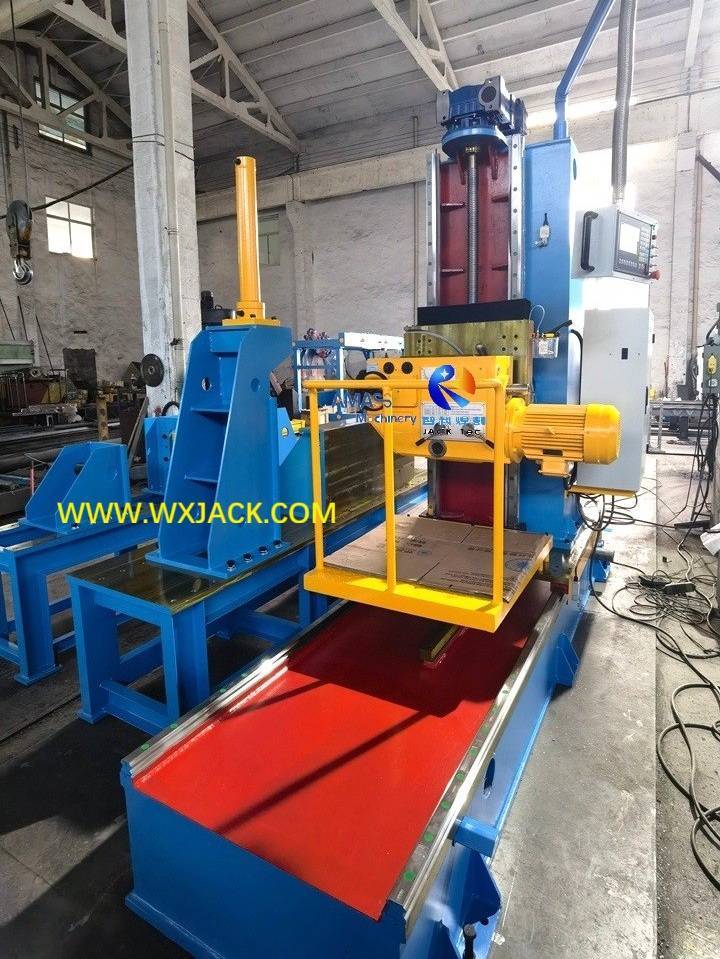

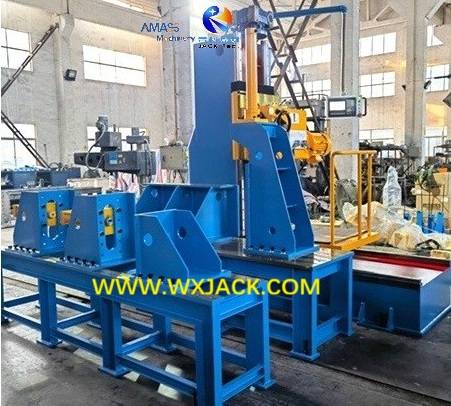

3. Finalmente, esta es la aparición general de Wuxi Jack CNC-DX0815 CNC H Beam End Fresh Machine (estación de bomba hidráulica no en la foto): ( Fig. 14 )

D.  Parámetros técnicos de CNC-DX0815 Estructura de metal Máquina de fresado de cara del extremo del haz CNC H:
