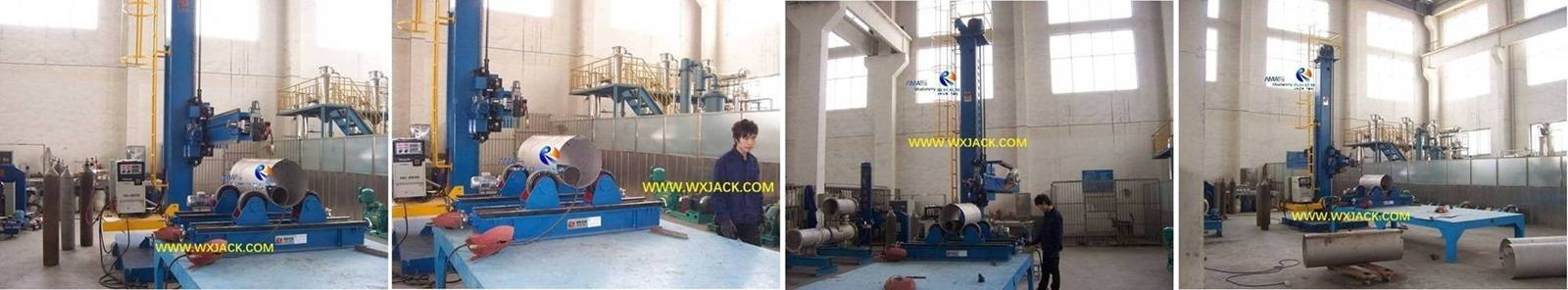

1 Welding Center Manipulator Roller Support 66 WC0505

Centro de soldadura Wuxi JACK,

Proyecto llave en mano de diseño ingenioso para tareas de soldadura complicadas con combinación de maquinaria de soldadura

Combinación de máquina manipuladora de soldadura con pluma de columna Wuxi JACK y rotador de rodillo de soldadura

Antecedentes: en la industria manufacturera práctica, muy a menudo un solo conjunto de máquinas no puede cumplir con la tarea de soldadura, especialmente aquellas con requisitos complicados y personalizados, y que involucran tecnología avanzada. En tales condiciones, se deben agrupar varios conjuntos de máquinas, equipos y unidades funcionales, formando varios centros de soldadura;

Maquinaria de soldadura típica que se adopta:

1) Máquina manipuladora de soldadura con pluma de columna modelos LHZ;
2) Rotador del rodillo de soldadura (modelos HGZ de tipo automático autoajustable, modelos HLK de tipo ajustable con perno, modelo HGK de tipo ajustable por husillo);

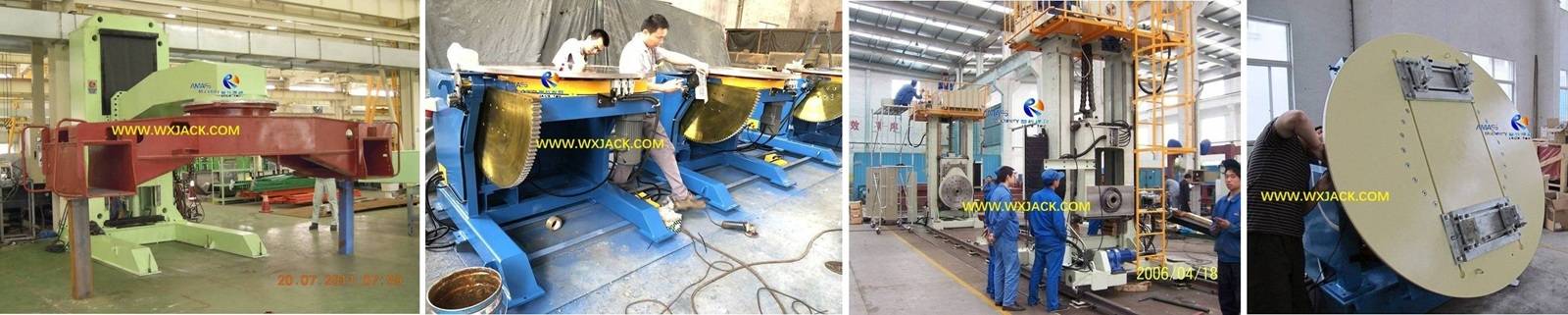

3) Plato giratorio del posicionador de soldadura en modos HB;
4) Dispositivo de soldadura;
5) Placa giratoria de soldadura vertical u horizontal de un solo eje;
6) robot de soldadura;
7) Fuente de energía de soldadura de diferentes tecnologías: SAW, GMAW, TIG, MIG y tecnologías de 'alta gama' de: soldadura de espacios estrechos, revestimiento de tiras, soldadura por electroescoria;
8) Sistemas de función de soldadura: rastreador de costura, monitor de vídeo, oscilación del soplete...

Algunos casos comerciales del centro de soldadura Wuxi JACK, desde marzo de 2009 hasta hoy, finales de agosto de 2026:

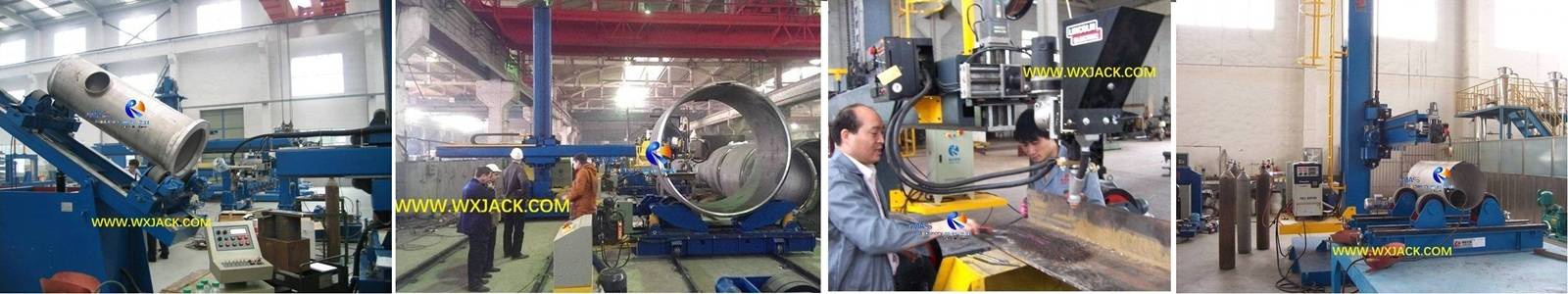

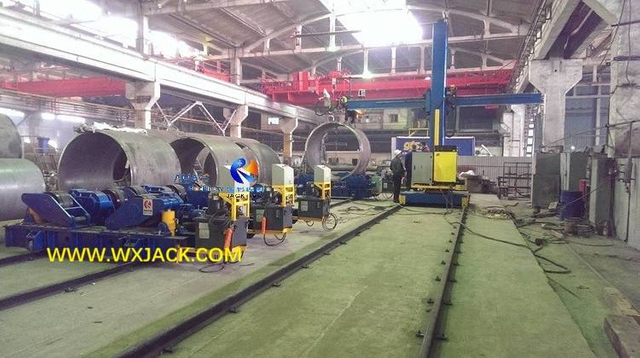

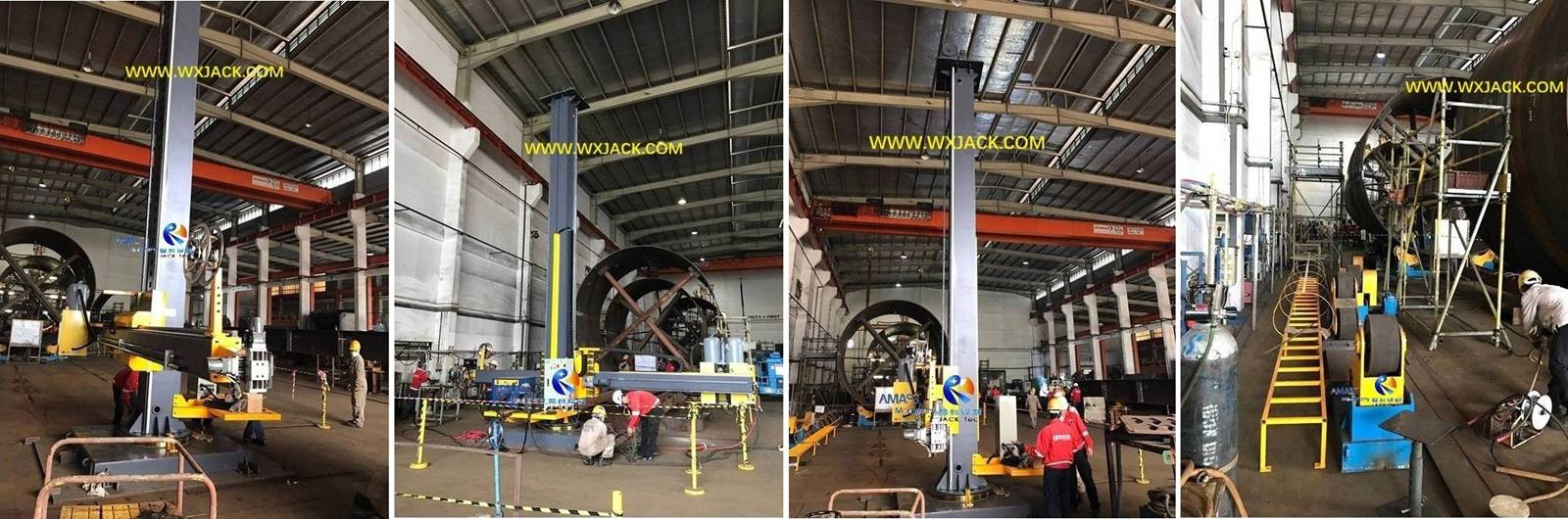

1 Manipulador Posicionador del centro de soldadura 33

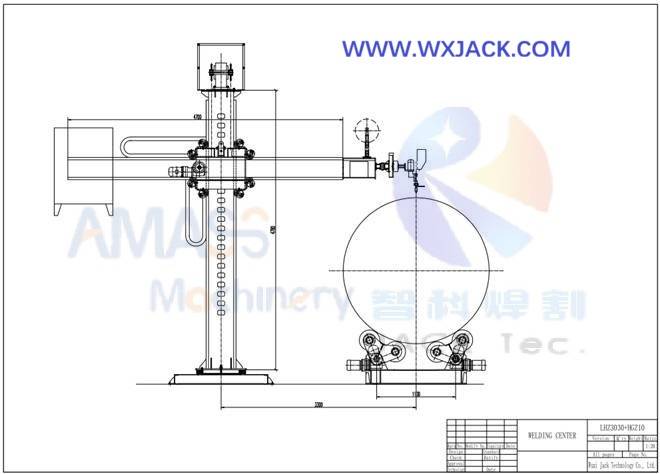

LHZ3030, posicionador de soldadura de diseño especial integrado con rodillo giratorio de soldadura, para fabricación de bridas de tuberías pequeñas a medianas

LHZ5050 , con 3 grupos de rotor de rodillo de soldadura con ajuste de perno de elevación de accionamiento hidráulico HLK80 , en soldadura de tanque grande

LHZ4040, con 1 juego de mesa de soldadura a medida, para soldar piezas especiales

LHZ3030, con 1 juego de lecho de rodillos de soldadura con ajuste de tornillo guía HGK05 , para soldar tubos de acero inoxidable de pequeño espesor (2 mm- 5 mm)

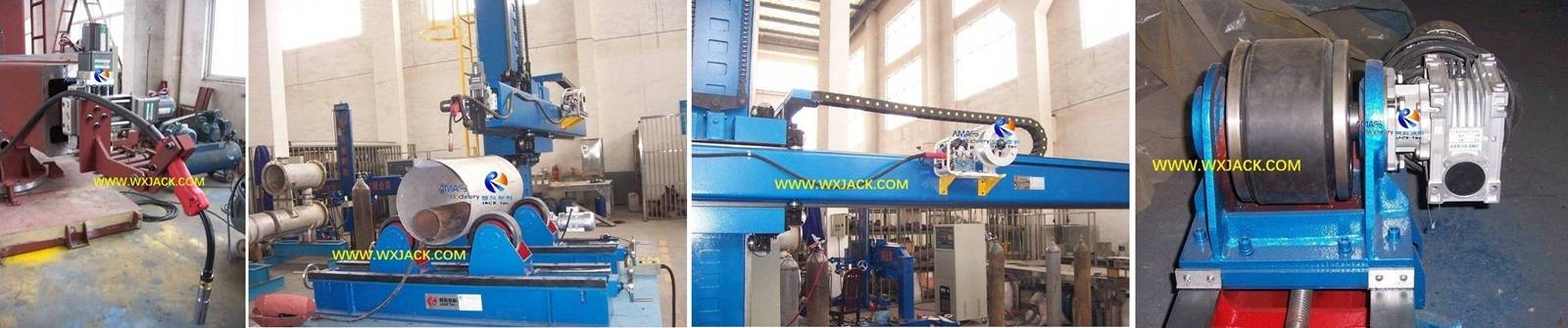

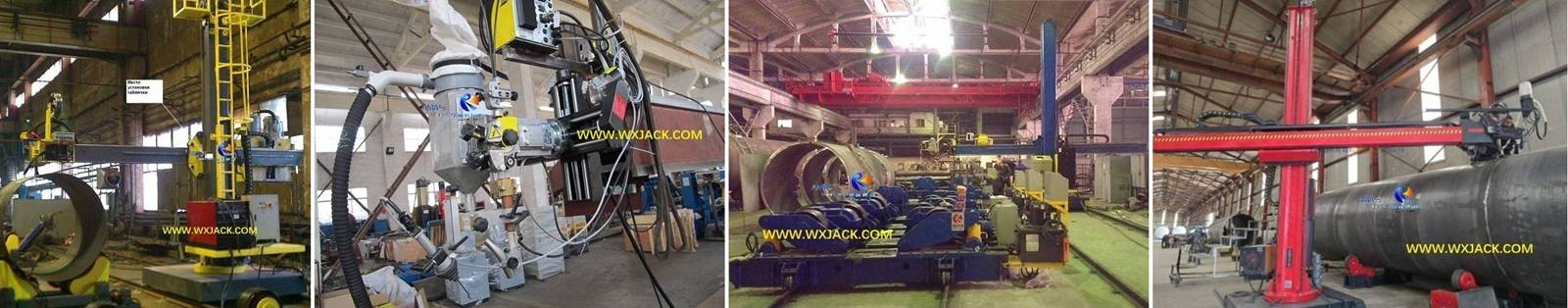

2 Centro de soldadura con manipulador y rotador de soldadura 35

LHZ2525 con HGZ10, equipado con una fuente de alimentación de soldadura SAW de 1000 A , para fabricar tubos de acero al carbono

LHZ5050, con posicionador de soldadura HB05 , sobre revestimiento de correa SAW (soldadura reconstruida)

LHZ5050, con 6 grupos de rotador de rodillo de soldadura con ajuste de perno HLK80 , para producción por lotes en tuberías grandes

LHZ4040 con HGZ30, para fabricar costuras longitudinales y externas de tuberías

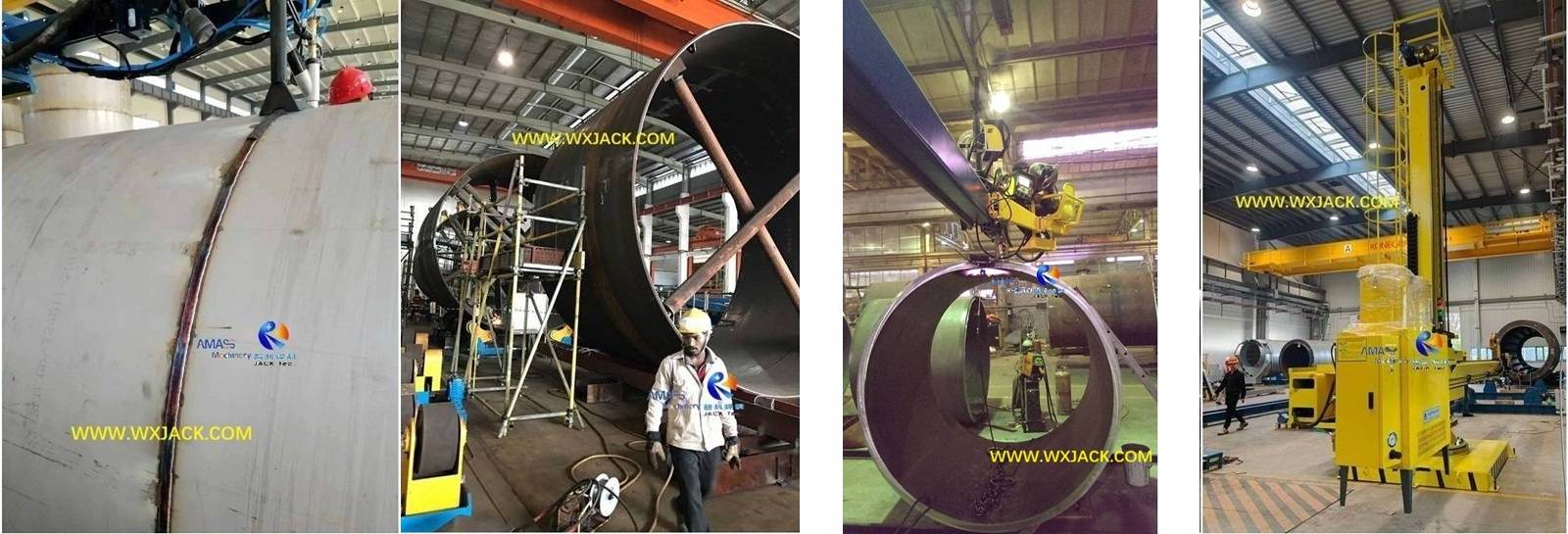

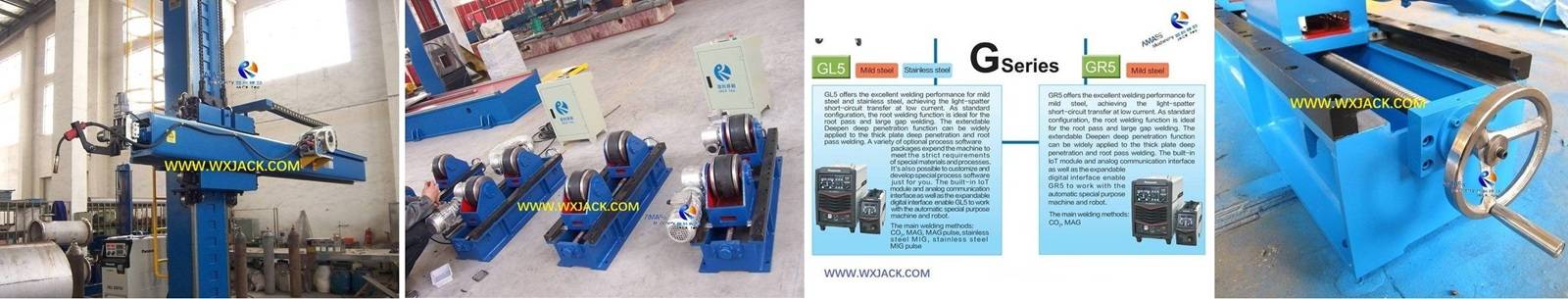

3 Centro de soldadura con manipulador y rotador de soldadura 12

LHZ4040 con HGZ60 , para soldar costuras circunferenciales externas en tuberías grandes

Máquina manipuladora de soldadura con pluma de columna HZ6050 , con rodillo giratorio de soldadura automático autoajustable HGZ20 , para fabricar tubos de pared delgada de gran diámetro, con barra de soporte cruzada en el interior para evitar deformaciones

LHZ5050 con HLK100 , para soldar costuras longitudinales externas de tubos grandes

LHZ4055 con fuente de alimentación HLK80 y 1000A IGT Pro SAW , para producir tanques grandes y gruesos

Característica técnica y significado del centro de soldadura:

1. Diseño y producción especiales:
El centro de soldadura suele ser un grupo de máquinas herramienta diseñado a medida y producido de forma especial, según los requisitos específicos del cliente, y difiere en las características técnicas caso por caso. Este grupo de soldadura con rotador de rodillos de soldadura es una célula de trabajo de maquinaria de soldadura personalizada integrada, que satisface las demandas personalizadas de los clientes;
2. Técnica avanzada integrada:
el centro de soldadura incorpora la capacidad técnica integral de industrias y empresas nacionales/regionales. Su composición suele incluir series de innovaciones de última generación en hardware y software de Maquinaria de Soldadura;
3. Uso más amplio:
con el paso del tiempo y el desarrollo de técnicas/tecnologías/estándares técnicos en las industrias de maquinaria de soldadura, se aplican cada vez más centros de soldadura personalizados en las instalaciones de los clientes en todas las industrias manufactureras.

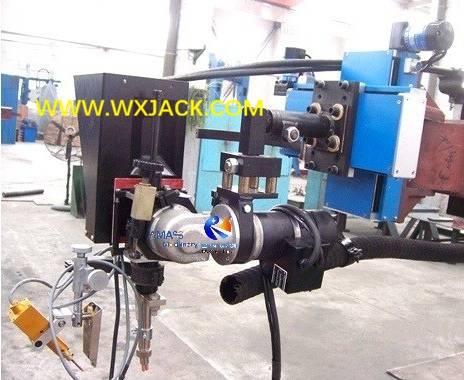

Máquina manipuladora de soldadura con pluma de columna Wuxi JACK con rotador de rodillo de soldadura en los años 2025 y 2026

A continuación se muestra un ejemplo de caso de negocio del Centro de soldadura JACK de Wuxi, completado en mayo de 2026:
A. Cliente: un fabricante de semirremolques ubicado en Medio Oriente;
B. Tarea: Soldar camiones cisterna para GLP y camiones cisterna para productos químicos de acero inoxidable;

C. Requisito del cliente sobre el centro de soldadura:

1. Datos generales del camión cisterna de GLP sobre la máquina manipuladora de soldadura de pluma de columna y el rotador de rodillo de soldadura:

1) Material de la tubería: P355NL1 espesor 10- 18 mm
2) Longitud de la tubería: Hasta 18.000 mm
3) Diámetro de la tubería: Φ1.500 mm - Φ3.000 mm
4) Máx. peso vacío de la tubería: 25 toneladas
5) Método de soldadura: soldadura por arco sumergido, con diámetro de alambre de Φ3,2 mm -Φ4 mm;
6) Costura de soldadura de junta terminada: junta a tope en V simple a 60° con espacio de 2 a 3 mm;

2. Datos generales de los camiones cisterna SST sobre la máquina manipuladora de soldadura de pluma de columna y el rotador de rodillo de soldadura:

1) Material de la tubería: SST 2205-304L- 316L espesor 4- 10 mm
2) Longitud de la tubería: Hasta 13000 mm
3) Diámetro de la tubería: Φ1,500 mm -Φ3,000 mm
4) Peso máximo vacío de la tubería: 12 toneladas
5) Método de soldadura: MIG - cable fundente de Φ1,2 mm de diámetro;
6) Costura de soldadura de junta terminada: junta a tope cuadrada con un espacio de 2 a 3 mm;
3. Nota importante: El sistema debe poder soldar en aspectos longitudinales y circunferenciales, internos y externos;

D. Informe técnico sobre el centro de soldadura (LHZ4055 + HGZ20):

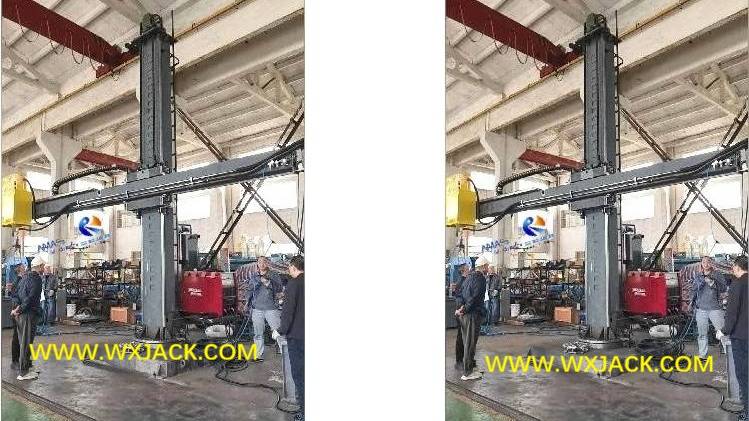

1. Manipulador de soldadura de columna y pluma LHZ4055,

1) Cantidad: 1 Juego,

2) Estructura: Base fija, con columna que gira ±180°;
3) Tecnología de soldadura: con sistemas de soldadura SAW y MIG , para poder soldar camiones cisterna con materiales : P355NL1 , SST 2205-304L-316L , aluminio ;
4) Fuente de energía de soldadura SAW : arco simple AOTAI 1250A ;
5) Fuente de energía de soldadura MIG : MEGMEET fabricó DEX2 500MQ PLUS, que se puede utilizar para soldar acero inoxidable y aluminio. El alambre de soldadura puede ser tanto alambre fundente macizo como tubular;
6) El cambio entre SAW y MIG se realiza mediante despegue manual y montaje en obra;

2. Rotador de rodillo de soldadura autoajustable automático y móvil motorizado HGZ20:

Cantidad: 2 grupos, con 1 juego de accionamiento y 1 juego de lecho/grupo de rodillos de soldadura seguidor;

E. Maquinaria de soldadura del centro de soldadura (LHZ4055 + HGZ20):

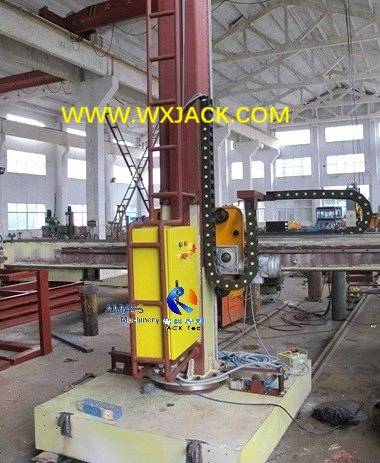

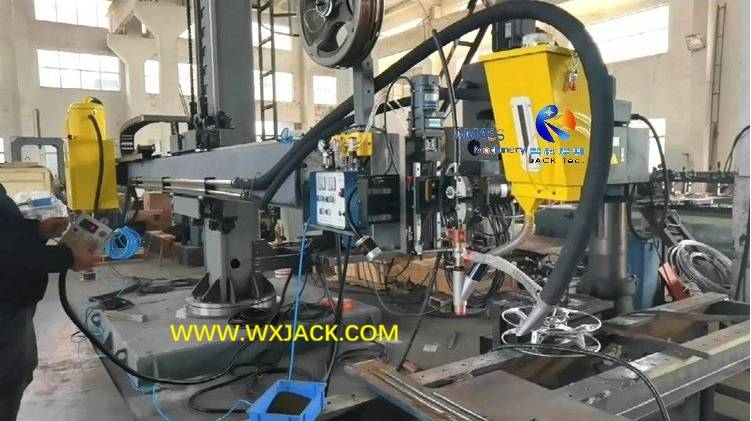

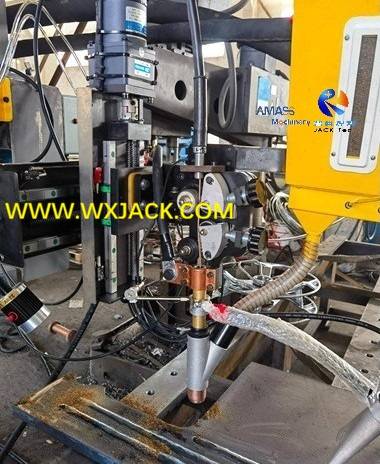

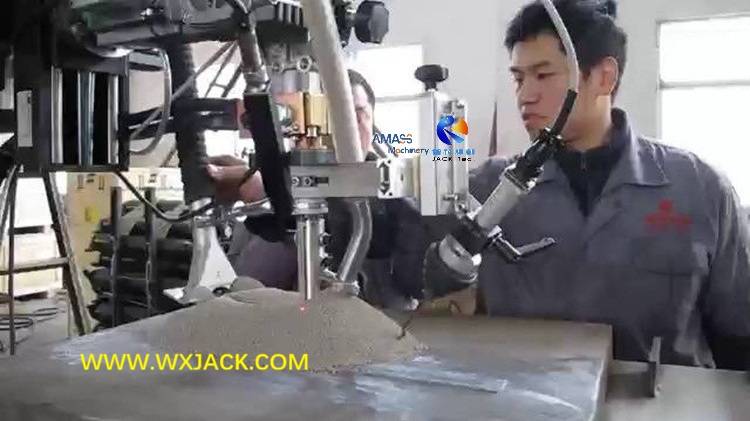

1. Máquina manipuladora de soldadura de pluma de columna:

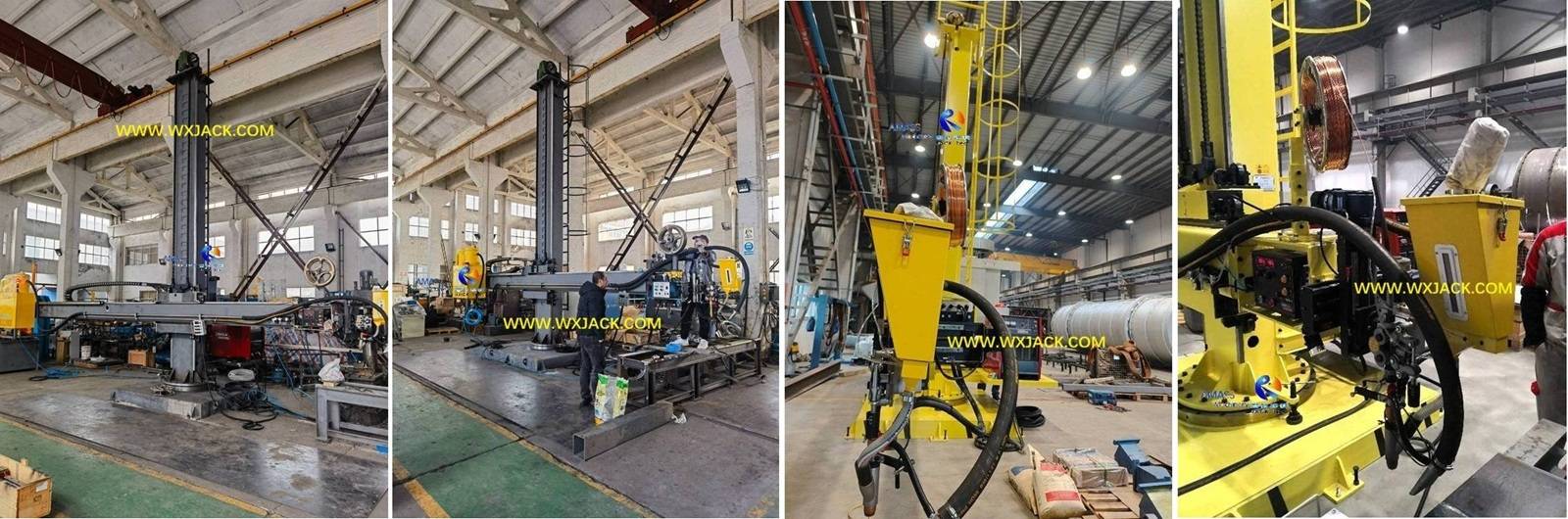

Manipulador de soldadura con pluma de 1 columna 14 IMG_20241028_143952

Modelo LHZ4055 , 1 juego:
 Tipo: Base fija, con giro de columna ±180° y bloqueo manual
 Carrera vertical: 4000 mm
 Carrera horizontal: 5500 mm
 Diámetro del tanque: Φ1500-Φ3000 mm
 Máx. Longitud del camión cisterna: 5000 mm
 Espesor de la pared del camión cisterna: 10- 18 mm bajo SAW y 4- 10 mm bajo MIG
 Material del camión cisterna: P355NL1 bajo SAW y SST 2205-304L-316L/aluminio bajo más MIG
 Cisterna de GLP Máx. Peso: 25 toneladas bajo SAW y 12 toneladas bajo MIG
 Construcción mecánica de alta resistencia en la máquina manipuladora de soldadura con pluma de columna LHZ4055 :
1) Mayor dimensión y rigidez de la pluma horizontal y la columna vertical;
2) Rodamiento de rodillos transversales más grande;
3) Rieles guía rectangulares de alta resistencia en brazo horizontal y columna vertical;
 Diseño antideflexión de la pluma horizontal:
1) Mayor dimensión y rigidez de la pluma horizontal y la columna vertical;
2) Con rodillo excéntrico;
 Mecanismo de seguridad anticaída:
1) Fila de orificios rectangulares en el montante, trinquete en el sillín;
2) Motor tipo freno para impulsar la elevación del brazo horizontal;
 Aplicable para soldadura longitudinal y circunferencial en armazones internos y externos de camiones cisterna
 Velocidad de soldadura ajustable: 100-1000 mm/min., controlada con inversor de CA Mitsubishi o Scheider
 Velocidad de elevación del brazo horizontal: constante 1200 mm/min.
 Riel guía rectangular de alta precisión de alta resistencia en pluma horizontal y columna vertical
 Con guías cruzadas de alta precisión para ajustar el soplete de soldadura, carrera de 150 mm x 150 mm en dirección horizontal y vertical
 Capacidad de carga del extremo de la pluma: ≥150 kg

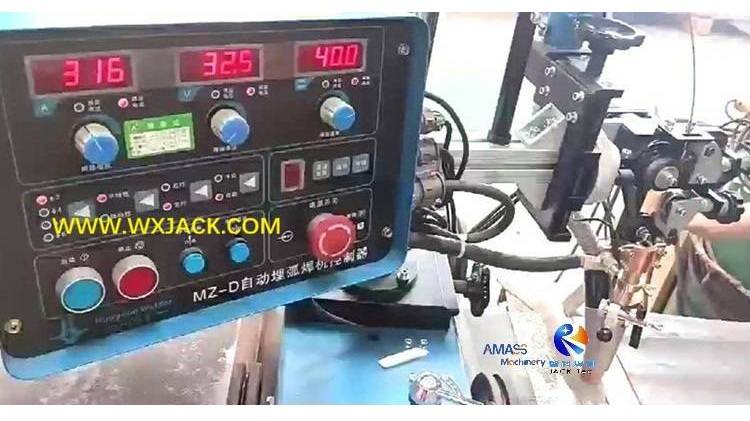

 Fuente de energía de soldadura equipada con máquina manipuladora de soldadura de pluma de columna:
1) 1 juego de máquina de soldadura SAW de arco simple AOTAI 1250A, y
2) 1 juego de MEGMEET máquina de soldadura MIG DEX2 500MQ PLUS fabricada, con soplete y tanque de refrigeración por agua, utiliza fundente con núcleo y alambre de soldadura sólido;
 Rastreador de costura de soldadura: 1 juego de ED-ST10
 Oscilador: 1 juego de Shanghai ETON AOC-801
 Monitor de video: 1 juego
 Con indicador láser en la costura de soldadura
 Con 1 juego de máquina de envío y reutilización de flujo de soldadura de 100 kg de capacidad
 Control de enlace eléctrico integrado en HGZ20 con LHZ4055, controlado con PLC Siemens;

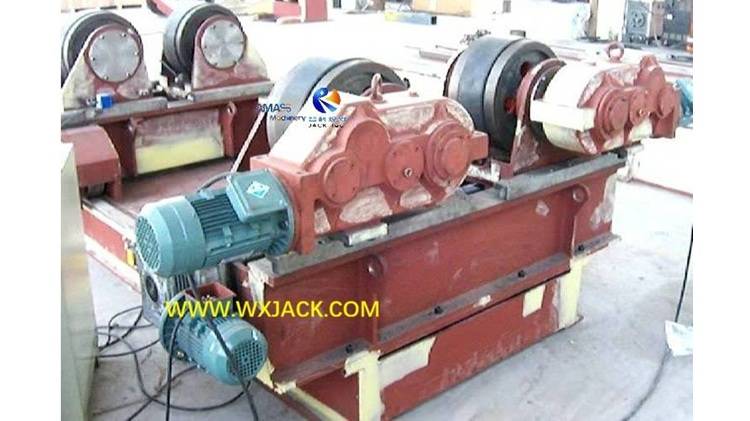

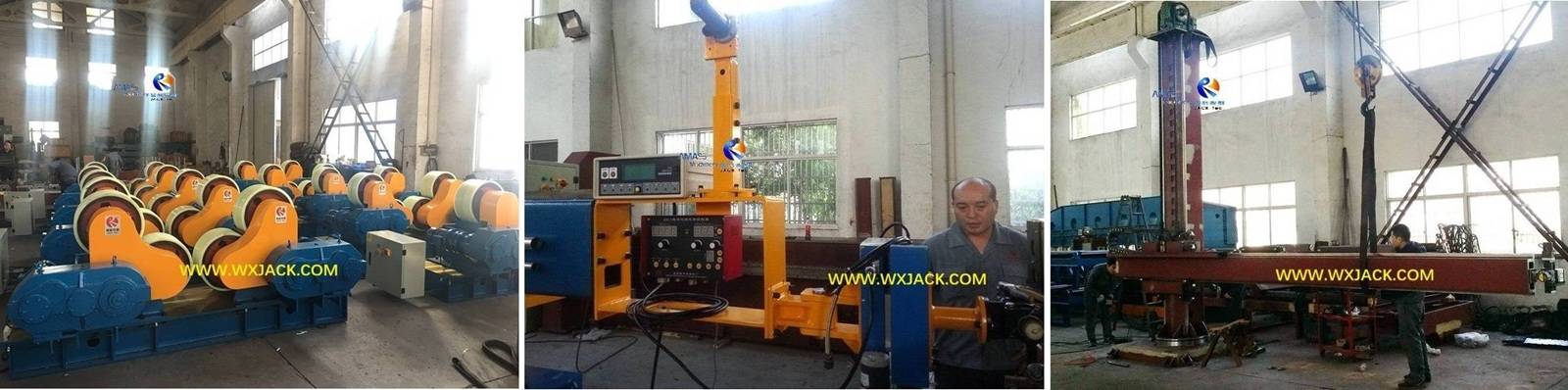

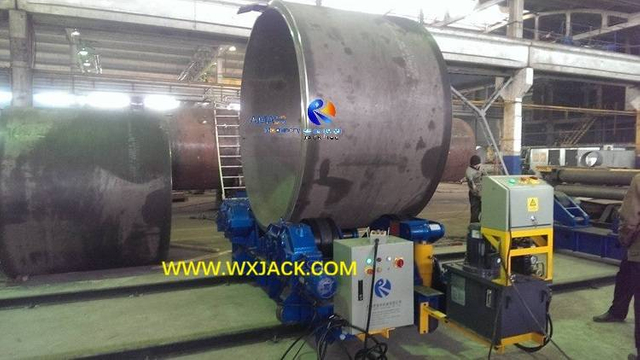

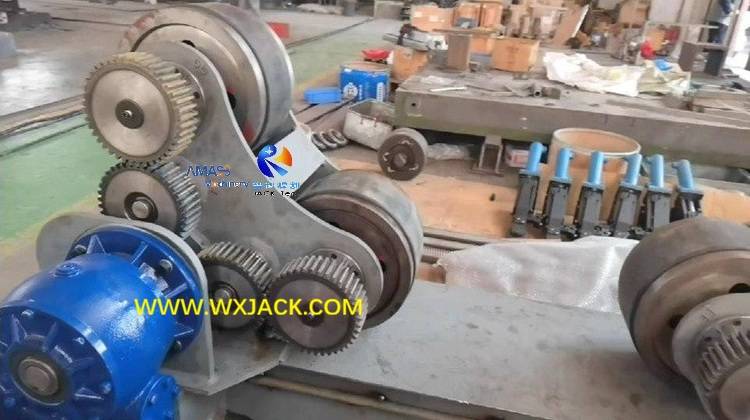

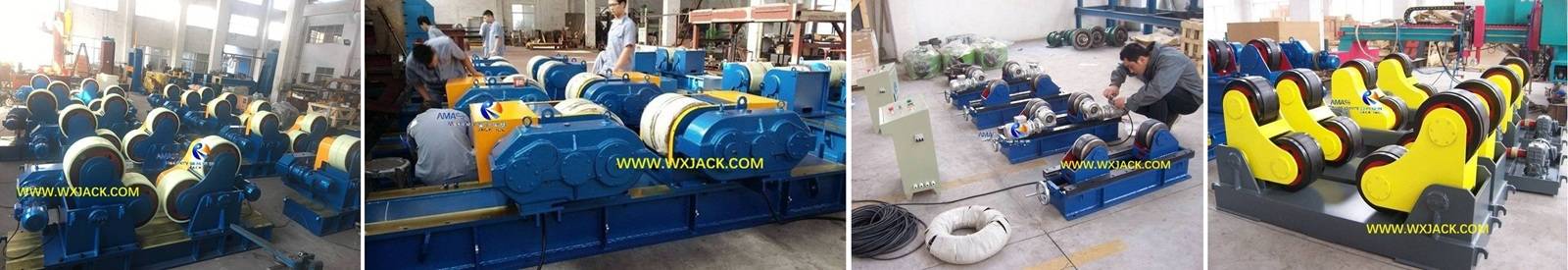

2. Rotador de rodillo de soldadura automático autoajustable HGZ20:

 Máx. Capacidad de carga: 20.000 kg
 Rango de diámetro de la carcasa: Φ450-Φ3.500 mm
 Modo de ajustar la extensión del rodillo giratorio: Ajuste automático
 Cama del rodillo giratorio para soldadura: Movimiento motorizado, velocidad 6.000 mm/min.
 Velocidad lineal de giro del rodillo giratorio: 100- 1000 mm/min., inversor de CA (marca Mitsubishi o Schneider)
 Cantidad de rodillos giratorios por grupo Rotador del rodillo de soldadura: un motor, el otro seguidor
 Control: Control remoto con cable
 Material y dimensiones del rodillo giratorio de soldadura (D x T): Diámetro interno de acero Φ344x ancho 30 mm, diámetro externo de PU (poliuretano) Φ350x ancho 120 mm
 Dimensión de la cama del rodillo de soldadura de la sección de accionamiento (L x W x H): 2175 x 860 x 860 mm
 Dimensión de la cama del rodillo de soldadura de la sección del seguidor (L x W x H): 1750 x 580 x 860 mm
 Peso total: 2,22 toneladas/grupo
 Consumo de energía: 1,5 kWx 2/grupo del rotador de rodillos de soldadura

Vídeos de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK y el rotador de rodillos de soldadura

Páginas relacionadas:
1. Máquina manipuladora de soldadura con pluma de columna ;
2. Columna y pluma de soldadura ;
3. Rotador de rodillo de soldadura ;
4. Posicionador de soldadura

Centro de soldadura Wuxi JACK en producción de tanques: Máquina manipuladora de soldadura con pluma de columna LHZ5050 con rotador de rodillo de soldadura HLK80:

Modo de aplicación y soldadura: Para fabricar en tanques grandes en producción por lotes. Tanto costura longitudinal externa como costuras circunferenciales. Adopte soldadura SAW y revestimiento de tiras SAW:

A. Caso de negocio del centro de soldadura SAW y de revestimiento de tiras:

1. Antecedentes: Desarrollado por Wuxi JACK en el año 2018, para un cliente de la industria del petróleo y el gas de Europa del Este, para fabricar tanques de gran tamaño. El diámetro de los tanques puede ser de hasta Φ4500 mm, la longitud de los tanques conjuntos terminados puede ser de hasta 20 m;
2. El soporte de la pieza de trabajo se logra colocando tanques grandes sobre las plataformas de rodillos de soldadura impulsores y seguidores de cada grupo de HLK80;

3. 3 tipos de maquinaria de soldadura principal y sus operaciones para fabricar en tanques:

1) La soldadura de costura longitudinal interna y externa en cada segmento de tanques, que debe completarse con LHZ5050;
2) La soldadura de costura circunferencial interna y externa para unir 2 segmentos de tanques, mediante HLK80. Teniendo en cuenta los grandes diámetros de los tanques, que son fáciles de desviar durante la soldadura de costura circunferencial y, a su vez, tienen un efecto negativo en el rendimiento de la soldadura, se introduce la función de elevación del accionamiento hidráulico en la cama de rodillos de soldadura del seguidor de HLK80, para adquirir una función anti-deriva. Esto puede ayudar a garantizar que el soplete de soldadura apunte siempre a la costura de soldadura durante la soldadura;
3) El revestimiento de tiras ( soldadura incorporada ) en la superficie externa de los tanques, mediante la fuente de soldadura ESAB LAF1601, y sus accesorios y kits de funciones, para formar un paquete de soldadura. Estas son las partes principales subcontratadas del Centro de soldadura. El cabezal de soldadura hecho a medida está instalado en el extremo delantero del brazo horizontal LHZ5050:

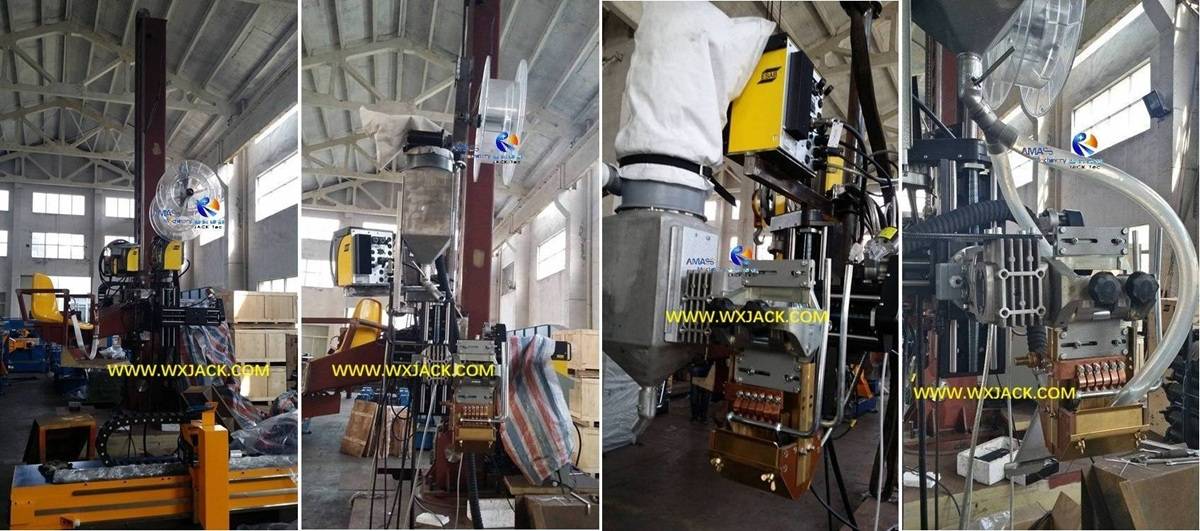

Manipulador de soldadura con pluma de 3 columnas 61 20141230_112724

B. Máquina manipuladora de soldadura de pluma de columna y rotador de rodillo de soldadura con ajuste de perno:

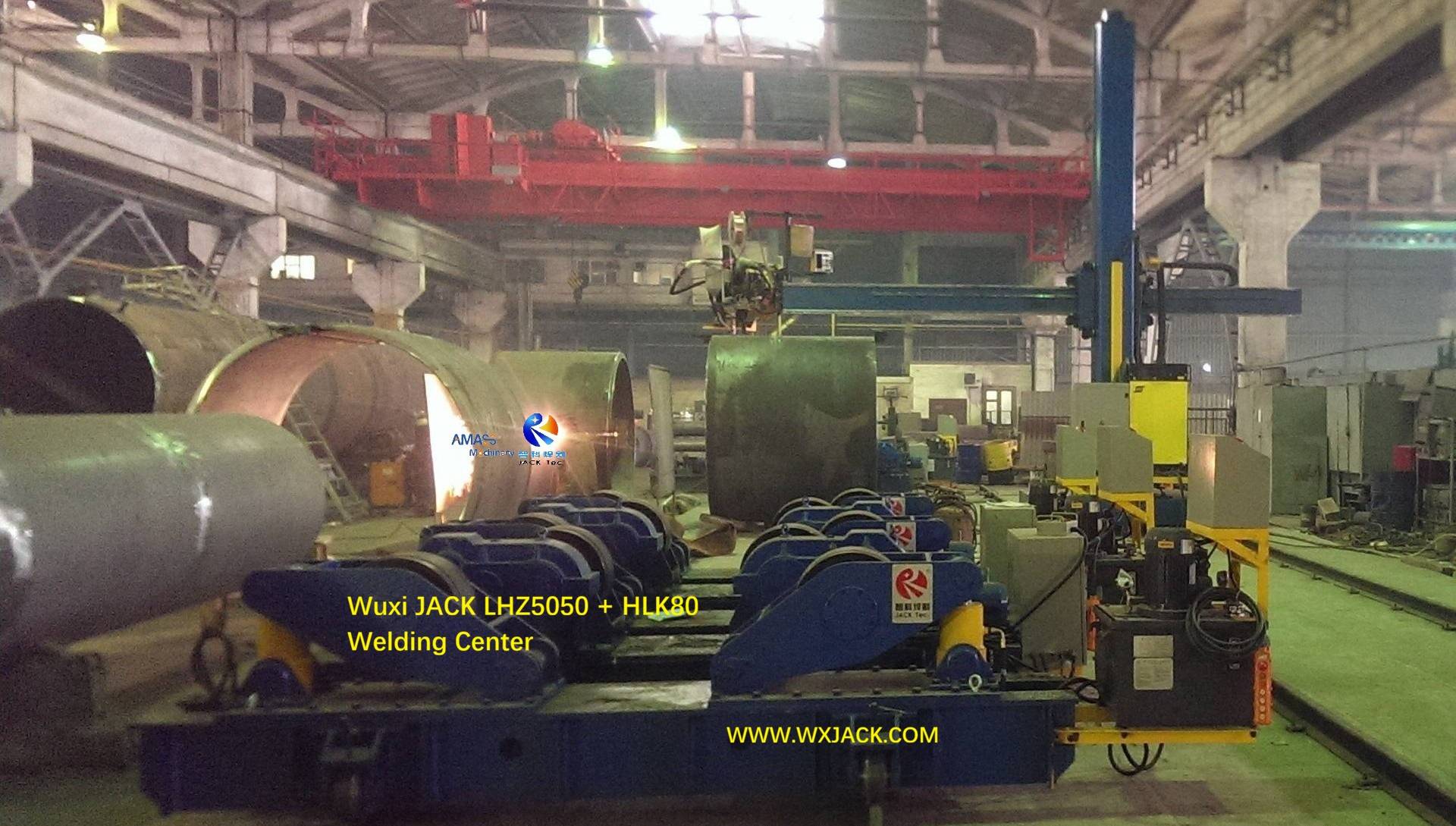

1. En el centro de soldadura (LHZ5050 + HLK80):

1) Un juego de manipulador de soldadura de pluma de columna de servicio pesado LHZ5050 , con función de giro manual de columna en un alcance angular de ±180° y plataforma de base mecánica (carro) que se mueve a lo largo de rieles accionados por motor. La distancia entre carriles es de 2.000 mm;
2) Seis juegos de rotores de rodillos de soldadura con ajuste de perno La plataforma de rodillos de la sección seguidora tiene función de elevación, accionada por cilindros de aceite hidráulico; HLK80 (capacidad de carga de 80 toneladas de la plataforma del rodillo de soldadura).
3) Un juego de posicionador de soldadura convencional de dos ejes Sirve como dispositivo de soldadura para cambiar la orientación de la pieza de trabajo a la posición ideal durante la soldadura: HB30 .

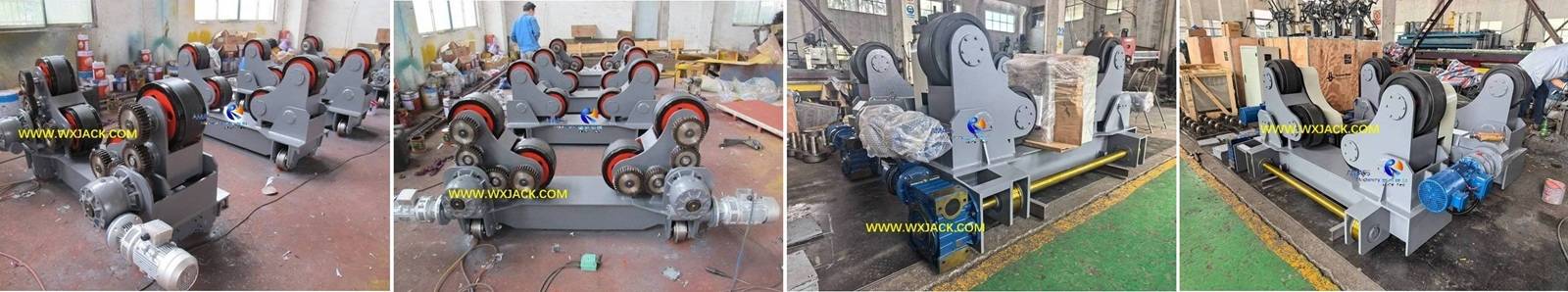

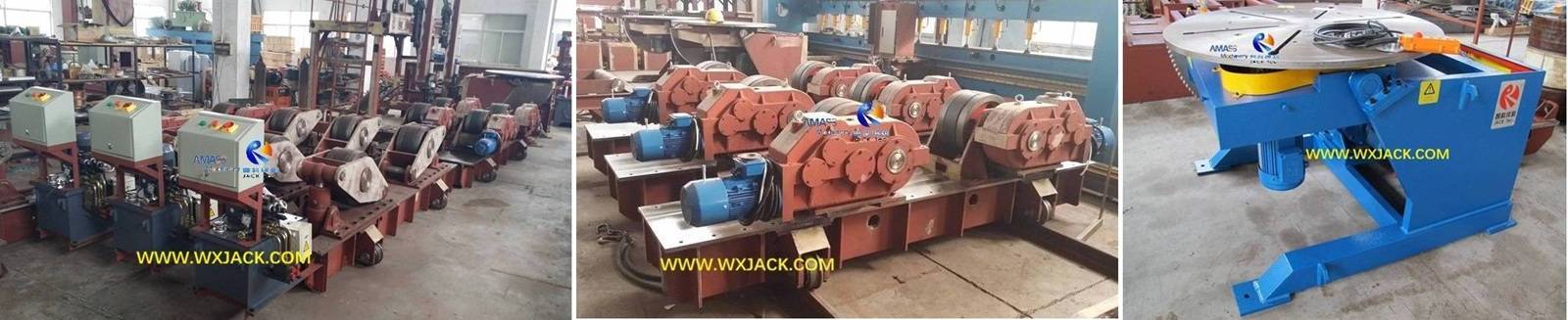

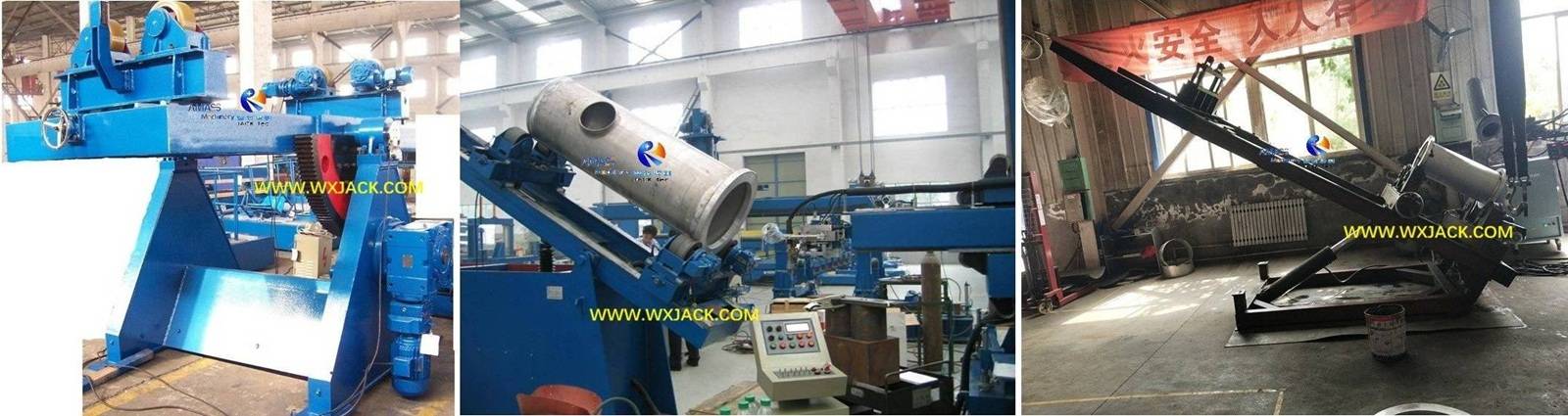

4 Posicionador y rotador de lecho de rodillos de soldadura 8

2. Sistema de soldadura en la máquina manipuladora de soldadura con pluma de columna:

1) Un conjunto de fuente de alimentación SAW LAF1601 producida por ESAB en Suecia, equipada con cables de 15 m de largo;
2) Cabezal de soldadura A6S ARCMASTER (hilo doble SAW, diámetro de Φ3 mm, relación 156:1), para realizar soldadura terminada SAW;
3) Cabezal de soldadura de 30-100 mm A6, para implementar en un revestimiento de tiras en la superficie superior de la pieza de trabajo. Está instalado en el extremo frontal del brazo horizontal LHZ5050;

3. Unidades suplementarias de soldadura en la máquina manipuladora de soldadura de pluma de columna:

1) Panel de control PEK con soporte motorizado 300 x 300 mm; cable A6 y PEK 5m de la fuente de alimentación de soldadura;
2) Boquilla fundente para soldadura para cabezal de tira A6;
3) Rastreador automático de costuras de soldadura GMH en el brazo horizontal del extremo delantero;
4) 2 juegos de carretes de alambre de soldadura SAW de 30 kg;
5) Unidad enderezadora de alambre de soldadura A6;
6) Completar TWIN 2x3mm;
7) Tolva de fundente de soldadura de 10 litros de capacidad;
8) SAW soplete de soldadura de arco doble instalado;
9) Sistema de alimentación de alambre de soldadura doble de 2 x Φ3,0 mm;
10) Punto generador láser y lámpara para rastrear la costura de soldadura durante la soldadura;
11) Carrete de cinta decapa para soldar revestimientos de revestimiento;

4. Prueba de funcionamiento en la máquina manipuladora de soldadura de pluma de columna Wuxi JACK LHZ5050:

Los ingenieros de ESAB probaron los cabezales de soldadura SAW Twin Arc y Strip Cladding en las instalaciones de Wuxi JACK: ( Fig.1 )

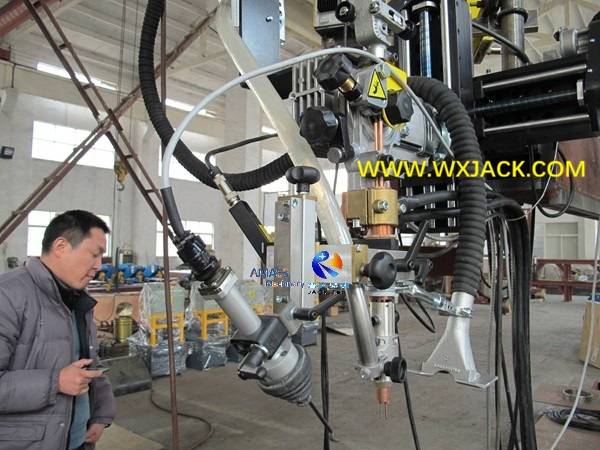

Manipulador de soldadura con pluma de columna Fig1 21 IMG_3535

C. Características técnicas del centro de soldadura de revestimiento de tiras y SAW terminado:

1. El modo de soldadura principal en este sofisticado grupo de maquinaria de soldadura es SAW (soldadura por arco sumergido), aplicable para fabricar piezas de trabajo hechas de acero al carbono de espesor medio a grueso;
2. 2 tipos de soldadura SAW:
1) La SAW convencional con acabado de arco único;
2) Revestimiento de tiras SAW (soldadura reconstruida);
Los cabezales de soldadura para realizar los 2 tipos de soldadura anteriores son diferentes. Durante la operación, el cambio entre 2 modos de soldadura se realiza manualmente quitando el cabezal de soldadura actual y reinstalando el otro;

3. Costura de soldadura de nivel superior producida en una máquina manipuladora de soldadura de pluma de columna:

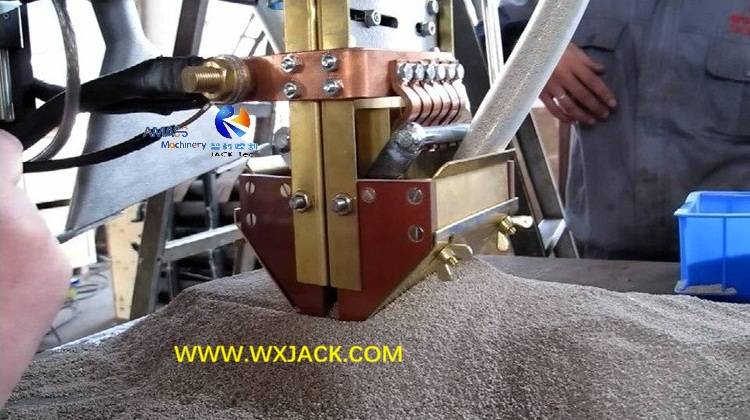

La operación de revestimiento SAW Strip tiene una alta tasa de deposición, alta calidad de soldadura y baja tasa de penetración. Este cabezal de soldadura de alta gama producirá una capa de 60 mm de ancho x 0,5 mm de espesor en la superficie de las piezas de trabajo:

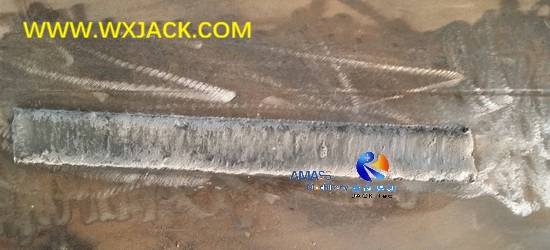

1) La costura de soldadura del revestimiento de tira , entregada desde el cabezal de soldadura SAW incorporado en Wuxi JACK LHZ5050: ( Fig.2 )

Manipulador de soldadura con pluma de columna Fig2 11 20150109_081553

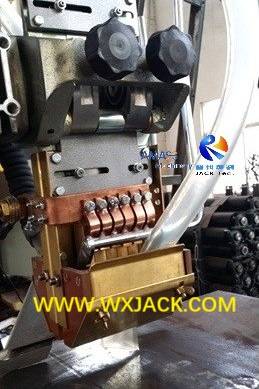

2) Pele los cabezales de revestimiento y la capa terminada con ( LHZ5050 + HLK80 ) SAW un centro de soldadura grande antes de la entrega al cliente: ( Fig.3 )

Manipulador de soldadura con pluma de columna Fig3 10 20150108_132648

D. Parámetros técnicos del centro de soldadura de revestimiento de tiras y soldadura SAW terminado:

El máximo. Carrera vertical de la pluma horizontal	4000 mm
El máximo. Carrera horizontal de la pluma horizontal	5000 mm
Rango de diámetro del tanque de piezas de trabajo	Φ1000mm-Φ4500mm
Velocidad de extensión y retracción del brazo horizontal	120-1200 mm/min. Control del inversor de CA
Velocidad de elevación del brazo horizontal	1000 mm/min., constante
Transmisión de extensión y retracción del brazo horizontal	Engranaje y estante
Transmisión de elevación de pluma horizontal	Cadena y horquetas
Trapas	Vertical y horizontal 300mm, ESAB
Marca y modelo de fuente de alimentación para soldadura	LAF1601, ESAB
Alimentador de alambre de soldadura	A6S relación de doble hilo 156:1, ESAB
Panel de consola de control de soldadura	tipo PEH, ESAB
Dispositivo de seguimiento automático de costura de soldadura	Tipo GMH, ESAB
Sillín para operador	Un set
Cámara de video	Un set
Unidad de recuperación de flujo de soldadura de SAW	Un set
Configuración de LHZ5050	Carro motorizado y columna giratoria manual.

Centro de soldadura Wuxi JACK CO ₂ GMAW de servicio mediano

Aplicación: Para realizar soldadura MIG en recipientes de acero inoxidable y acero al carbono de pared delgada, para uso en instalaciones farmacéuticas:

1 Centro de soldadura Columna Brazo Manipulador Rotador Cama de rodillos 26 100_9348

1. Caso de negocio del ₂ centro de soldadura CO GMAW de tamaño mediano:

1) El cliente es una instalación farmacéutica china;
2) Tarea: fabricar recipientes de pared delgada (de 2 mm a 3 mm de espesor) de diámetro pequeño a mediano para uso farmacéutico, que estén hechos de acero inoxidable o acero al carbono;
3) Las operaciones de soldadura requeridas son soldadura de costura longitudinal y circunferencial externa en tubos de acero inoxidable;
4) Modo de soldadura aplicable: Las tuberías de las piezas de trabajo tienen un espesor de pared que oscila entre 1 mm y 5 mm, lo que debe adoptarse con ₂ soldadura CO GMAW.

2. Bosquejo del diseño de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK LHZ3030 y el rotador de rodillo de soldadura con ajuste de husillo HGK20:

( Fig.1 )

3. Maquinaria de soldadura del centro de soldadura CO ₂ GMAW:

2 Rodillo rotador del manipulador del brazo de la columna del centro de soldadura 24 100_9346

1) Un juego de máquina manipuladora de soldadura de pluma de columna estacionaria con base giratoria manual de columna de servicio mediano LHZ3030 ;
2) Un grupo de rotador de rodillo de soldadura de ajuste de husillo estacionario HGK05 , que incluye un juego de accionamiento y un juego de rodillo seguidor, capacidad de carga de 5 toneladas;
3) Un juego de fuente de alimentación y kit de control para soldadura MIG/MAG Panasonic GL serie 500A;
4) Otras unidades de funciones de soldadura necesarias, incluido el giro del soplete, el tanque de agua de refrigeración y el soplete de soldadura MIG con refrigeración por agua.

4. Informe técnico sobre ₂ el centro de soldadura CO GMAW:

3 Rodillo rotador del manipulador del brazo de la columna del centro de soldadura 31 100_9143

1) Unidad de giro del soplete de soldadura: Como se muestra en la primera foto de arriba ^, el soplete de soldadura en el brazo horizontal del extremo frontal del LHZ3030 tiene su unidad de giro dedicada. Esto tiene como objetivo obtener una superficie de cobertura suficientemente amplia y fusión de la costura de soldadura de la ₂ soldadura CO MIG;
2) Banco de trabajo: como se muestra en la segunda foto anterior ^, para ayudar al operador a tener una posición de operación cómoda, conforme a los requisitos de ergonomía, las plataformas de rodillos de soldadura HGK05 se colocan sobre una mesa de trabajo estacionaria, al mismo nivel de altura que el operador;
3) Lastre de peso: También se muestra en la segunda foto de arriba ^, hay un trozo de tubo de pequeño diámetro dentro de la pieza de trabajo (tubo de acero inoxidable de pared delgada), que se coloca dentro de los rodillos giratorios de la plataforma de rodillos. Este pequeño tubo sirve como contrapeso: debido al peso ligero de la pieza de trabajo, para mantenerla estable durante la operación de soldadura sin flotar, se necesita un lastre dentro del tubo de acero inoxidable liviano, de modo que se pueda garantizar completamente un rendimiento de soldadura estable y controlable de alto nivel;
4) Alimentador de alambre para soldadura con núcleo MIG: Como se muestra en la tercera foto de arriba ^, el delicado alimentador de alambre para soldadura con núcleo fundente está instalado en el punto medio del brazo horizontal. Forma parte del kit completo de la fuente de alimentación para soldadura MIG/MAG de la serie GL5 de Panasonic.

5. Parámetros técnicos del ₂centro de soldadura CO GMAW de servicio mediano:

Máquina manipuladora de soldadura con pluma de columna LHZ3030 :

1) Pluma horizontal máx. Carrera de elevación: 3.000 mm
2) Pluma horizontal Máx. Carrera de movimiento de ida y vuelta: 3000 mm
3) Rango de diámetro de la tubería de la pieza de trabajo: Φ100 mm- Φ2000 mm
4) Velocidad de movimiento de ida y vuelta del brazo horizontal: 120- 1200 mm/min., VFD ( variador de frecuencia variable ) Control del inversor de CA
5) Velocidad de elevación del brazo horizontal: 1000 mm/min., constante
6) Máx. Peso de la pieza de trabajo: 500 kg
7) Transmisión de movimiento de ida y vuelta del brazo horizontal: engranaje y cremallera
8) Transmisión de elevación del brazo horizontal: cadena y rueda dentada
9) Sillín para el operador: un juego
10) Estructura del LHZ3030: carro estacionario y columna de giro manual

Rotador de rodillo de soldadura de ajuste de husillo HGK05 :

1) Diámetro de pieza aplicable: Φ250 mm - Φ2300 mm

2) Distancia entre los rodillos giratorios de soldadura: 400 mm - 1300 mm
3) Diámetro y ancho de los rodillos giratorios de caucho: Φ250 mm, 100 mm;
4) Diámetro y ancho de los rodillos giratorios metálicos: Φ240 mm, 20 mm;
5) Potencia del motor: 2 x 0,37 KW
6) Dimensiones totales: largo 1800 mm x ancho 400 mm x alto 483 mm
7) Peso total del HGK05: 750 kg

Centro de soldadura grande SAW de servicio pesado

Aplicación: Aplicado en la producción de oleoductos y gasoductos:

1. Máquina manipuladora de soldadura con pluma de columna Wuxi JACK LHZ6050 y rotador de rodillo de soldadura automático HGZ80:

1) Sitio de operación del gran centro de soldadura SAW de servicio pesado Wuxi JACK ( LHZ6050 + HGZ80 ) en las instalaciones del cliente:

Centro manipulador de soldadura con pluma de 1 columna 4

2) El cliente es una gran empresa de Indonesia, con negocios de extracción y transporte de petróleo y gas natural;
3) Tarea: Como se muestra en las fotografías anteriores, el grupo de Maquinaria de soldadura que analizamos aquí es para producir grandes tuberías para almacenamiento y transporte de petróleo y gas, con un diámetro de hasta Φ5000 mm;
4) Operaciones de Soldadura: Soldadura de costura longitudinal y circunferencial externa e interna en grandes tuberías y tanques, SAW;
5) Barras de refuerzo dentro de tuberías grandes: durante la fabricación en tanques de gran diámetro y paredes relativamente delgadas, como se muestra en las fotografías de arriba, deben haber barras de refuerzo dispuestas en cruz apuntalando el interior de las tuberías, para evitar que las tuberías grandes se deformen.

2. Maquinaria de soldadura del gran centro de soldadura SAW:

2 Rotador de rodillo de soldadura automático autoajustable 1 IMG_3924

1) Un juego de LHZ6050 de alta resistencia, de columna giratoria manual y base mecánica estacionaria;
2) Seis grupos de autoajustable Cada grupo incluye una sección motriz y dos seguidores tensores; Rodillos giratorios para soldar; HGZ80 .
3) Varios juegos de fuentes de energía para soldadura SAW IGBT Pro 1000A chinas y kits de control relacionados

3. Características técnicas de la máquina manipuladora de soldadura con pluma de columna grande SAW y del rotador de rodillo de soldadura automático:

1) Tendido de tuberías: Durante el trabajo, las tuberías se colocan sobre la plataforma de rodillos de soldadura de los 6 grupos de HGZ80. Las tuberías se fabrican y unen segmento por segmento;
2) Soldadura de costura circunferencial: Los rodillos giratorios de soldadura giran a una velocidad lineal continuamente ajustable, lo que hace que la pieza de trabajo gire. Mientras tanto, el soplete de soldadura en el extremo frontal del brazo horizontal realiza la soldadura;
3) Soldadura de costura longitudinal: el brazo horizontal se mueve hacia adelante y hacia atrás, la velocidad de movimiento también se ajusta continuamente bajo el motor de CA;

4) Unidades de funciones suplementarias de soldadura que se están instalando en la máquina manipuladora de soldadura con pluma de columna LHZ6050:

Se distinguen:
a) Máquina transportadora y recuperadora de fundente de soldadura SAW;
b) Unidad de alimentación y tensado de alambres de soldadura;
c) Seguimiento de cordones de soldadura con generador láser;
d) Carros transversales de alta precisión;
e) Máquina de soldar SAW DC 1250A y sus consolas de control,
f) Monitor gráfico de video;

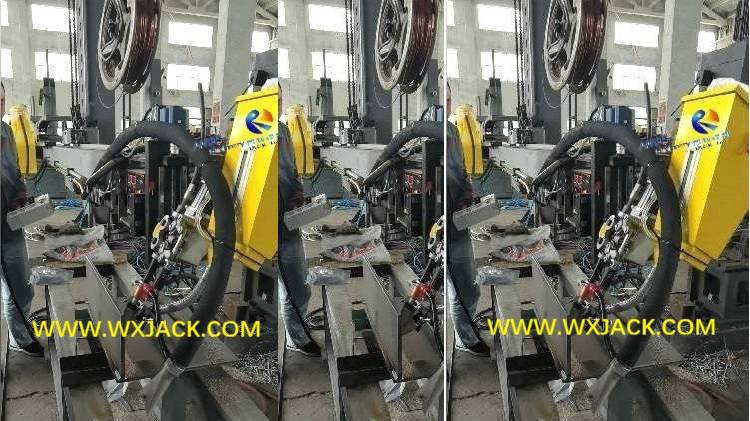

Instalación en el extremo delantero del brazo horizontal LHZ6050:

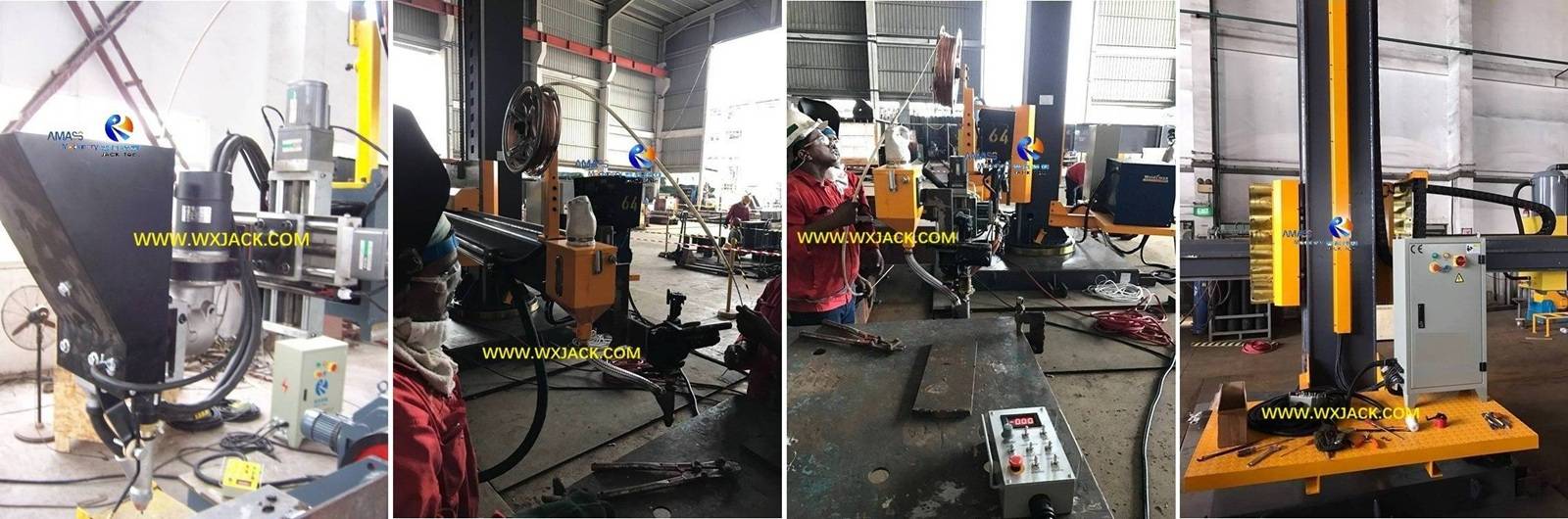

Manipulador de soldadura con pluma de 3 columnas 24 100_9666

4. Parámetros técnicos del centro de soldadura de servicio pesado:

Máquina manipuladora de soldadura con pluma de columna LHZ6050 :

1) Carrera de elevación de la pluma horizontal: 6000 mm
2) Carrera de movimiento de extensión y retracción de la pluma horizontal: 5000 mm
3) Rango de diámetro de la pieza de trabajo: Φ1000-Φ5000 mm
4) Velocidad de soldadura longitudinal: 120-1200 mm/min., VFD ( variador de frecuencia )
5) Velocidad de elevación de la pluma horizontal: 1000 mm/min., constante
6) Transmisión de extensión y retracción del brazo horizontal: engranaje y cremallera
7) Transmisión de elevación del brazo horizontal: cadena y rueda dentada
8) Sillín para el operador: un juego
9) Máx. Peso de un solo segmento de tubería: 5 toneladas
10) Cámara de video: un juego
11) Estructura del LHZ6050: carro motorizado y columna giratoria manual

Rotador de rodillo de soldadura automático autoajustable HGZ40 :

1) Máx. Capacidad de carga: 40 toneladas
2) Diámetro aplicable de la pieza de trabajo: Φ600 mm - Φ4200 mm
3) Distancia entre rodillos giratorios de soldadura: 1600 mm
4) Motor impulsor: 3 KW
5) Diámetro y ancho del rodillo giratorio de caucho: D Φ400 mm x W 120 mm
6) Diámetro y ancho del rodillo giratorio metálico: D Φ394 mm x W 40 mm
7) Dimensión de la cama del rodillo de soldadura de la sección impulsora : L 2520 mm An 980 mm Al 1000 mm
8) Dimensión de la cama del rodillo de soldadura de la sección intermedia : L 2170 mm An 560 mm Al 1000 mm

Centro de soldadura compacta de servicio ligero con maquinaria de soldadura especial

Aplicación: Para implementar en soldadura de costura circunferencial de bridas de tuberías pequeñas:

1 Rotador del rodillo posicionador del centro de soldadura 1

1. Características: En comparación con los 3 casos comerciales anteriores de servicio mediano a grande, aquí en este Centro de soldadura MIG integrado, las piezas de trabajo y el equipo son livianos y de tamaño compacto;
2. Función y técnica de soldadura: Se utiliza para soldar diversas especificaciones de bridas de tuberías en la posición óptima de soldadura, con el modo de soldadura MIG (soldadura de metal con gas inerte);

3. Maquinaria de soldadura y unidades funcionales del centro de soldadura MIG:

Como se puede observar en las fotos anteriores, este grupo de maquinaria de soldadura MIG se compone de:
1) Posicionador de soldadura de fabricación especial modelo HB05
2) Rotador de rodillo de soldadura de ajuste de tornillo de avance de tipo inclinable modelo HGK02 de fabricación especial ;
3) Máquina manipuladora de soldadura de pluma de columna estacionaria y no giratoria modelo LHZ2525 ;
4) Accesorio de soldadura hecho a medida;
5) Sistema de control de enclavamiento eléctrico integrado;

4. Estructura y Operación del Centro de Soldadura MIG:

1) En general: El rotador del rodillo de soldadura con ajuste de husillo modelo HGK02 está montado sobre la plataforma giratoria del posicionador de soldadura HB05 de dos ejes. Tiene 2 secciones de plataforma de rodillos: una unidad y un seguidor, que se instala en los lados delantero y trasero de la plataforma giratoria de soldadura HB05, con cierta distancia entre sí;
2) La pieza de trabajo (brida de tubería pequeña) se fija a los rodillos de soldadura impulsores y seguidores del HGK02, mediante un dispositivo de soldadura hecho a medida;
3) La plataforma giratoria de soldadura del posicionador de soldadura HB05 tiene forma cuadrada, en lugar de la forma redonda convencional. Tiene un ángulo de inclinación de 0°-60°, sin necesidad de girar;
4) El mecanismo de soldadura MIG está instalado en el brazo horizontal del LHZ2525;
5) El sistema de control eléctrico integrado está ubicado en el centro de todo el Centro de Soldadura MIG, controlando toda la Maquinaria de Soldadura y unidades funcionales de este grupo de trabajo. Se adopta con HMI (interfaz hombre-máquina) y pantalla táctil, para que los operadores administren de manera conveniente e intuitiva el procedimiento de operación;
6) Operación de soldadura: Dependiendo de las diferentes dimensiones y diseño de la pieza de trabajo (brida de tubería), la plataforma giratoria de soldadura HB05 se puede inclinar en diferentes ángulos para adquirir la orientación óptima durante la operación de soldadura;
5. Fácil manejo: debido a su peso liviano y disposición flexible, este centro de soldadura MIG personalizado se puede instalar y reubicar de manera fácil y conveniente en las instalaciones del cliente.

Wuxi JACK Otra maquinaria de soldadura ampliamente aplicada

1. Rotador del rodillo de soldadura:

1 Cama de rodillos rotadores de soldadura automática autoajustable 7 IMG_3931

HGZ80: Rodillo Giratorio de Soldadura Automático Autoajustable, de 80 toneladas de capacidad de carga

HLK100: Cama de rodillos de soldadura con ajuste de perno, de capacidad de carga de 100 toneladas

HGK05: Rodillo giratorio de soldadura con ajuste de husillo, de capacidad de carga de 5 toneladas

HGZ20: Cama de Rodillos de Soldadura Automática Autoajustable, de 20 toneladas de capacidad de carga

2. Placa giratoria posicionadora de soldadura:

Posicionador de soldadura elevador tipo 2 L 5 DSCN0892

LBS03: Posicionador elevador de soldadura tipo L de tres ejes, con plataforma giratoria de soldadura de 3 toneladas de capacidad de carga

HB02: Mesa giratoria de soldadura de dos ejes con capacidad de carga de 2 toneladas

HTHB10: Posicionador de Soldadura de Doble Columna de Cabeza y Cola de 10 toneladas de capacidad de carga

HBS03: Mesa giratoria de soldadura de dos ejes con servoaccionamiento y capacidad de carga de 3 toneladas

3. Otra maquinaria de soldadura:

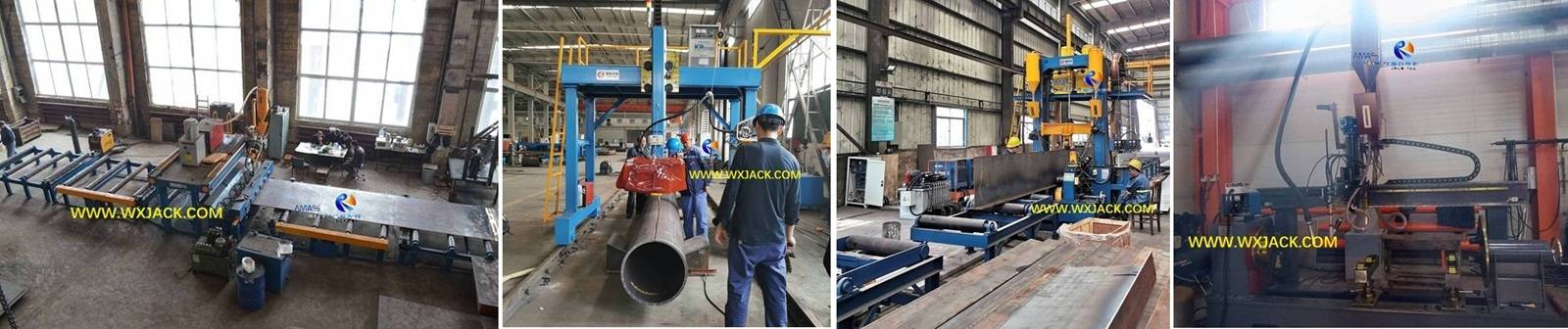

3 Máquina de soldadura de juntas a tope de placa de acero 4

Máquina de soldadura de juntas a tope de placa de acero MP30

Máquina de soldadura continua longitudinal del tubo móvil del marco del pórtico LHD1500

ZHJ15 modelo 3 en 1 máquina enderezadora de soldadura con ensamblaje de viga H

Máquina de soldadura continua circunferencial con brida de tubo con forma de cama fija LH50

Otras series de productos que poseemos

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Máquina de cartera de caras de extremo de acero de acero DX3030

Miembro de columna de acero usa la máquina de fresado de cara DX1520

Top PhJ20 Modelo 3 en 1 h MEJORA DE MANGA DE VIDA EN EL MÁQUINA INTEGRALES

Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño

Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC

5 eje CNC-CP5-1400/L Máquina de corte de tubería CNC de tamaño mediano clásico

Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz

Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB

Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty

Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz

Máquina de soldadura de arco sumergido de viga tipo h de lha

LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga

Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado

Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz

Blogs de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK

Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal
¿Qué significa la fijación de la pieza de trabajo para la fresadora frontal de vigas en H? ¿Algún factor que afecte el diseño de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H y extremos de tubos? Generalización de la estructura de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H Varios ejemplos de fijación de piezas de trabajo en una fresadora frontal de vigas en H Leer Más
Aplicación de maquinaria de soldadura especial y accesorios de soldadura.
¿Qué es la maquinaria de soldadura y los accesorios de soldadura para fines especiales? La importancia de las máquinas soldadoras y accesorios de soldadura para fines especiales; Características técnicas de máquinas de soldar y accesorios de soldadura de fabricación especial; Puesta en uso de maquinaria de soldadura y accesorios de soldadura de fabricación especial; Propósito y clasificación de máquinas de soldar y dispositivos de soldadura de fabricación especial; Progreso tecnológico y tendencia de la maquinaria de soldadura y accesorios de soldadura de fabricación especial Leer Más
Un juego de máquina de soldadura trasera de tubos de costura longitudinal entregado a Tianshui TianLi Special Pipe Co., Ltd. por Wuxi JACK
1. Aplicación de tubos de soldadura de costura longitudinal de gran diámetro y máquinas de soldadura longitudinal de tubos relacionados; 2. Esquema de la tecnología del proceso de producción de tubos para soldadura de costura longitudinal y de la máquina soldadora de tubos involucrada; 3. Requisito técnico sobre la máquina de soldadura trasera longitudinal de tuberías; 4. Especialidad técnica y ventajas de la máquina de soldadura longitudinal de tubos Wuxi JACK Leer Más

Centro de soldadura Wuxi JACK,

Proyecto llave en mano de diseño ingenioso para tareas de soldadura complicadas con combinación de maquinaria de soldadura

Combinación de máquina manipuladora de soldadura con pluma de columna Wuxi JACK y rotador de rodillo de soldadura

Maquinaria de soldadura típica que se adopta:

Algunos casos comerciales del centro de soldadura Wuxi JACK, desde marzo de 2009 hasta hoy, finales de agosto de 2026:

Característica técnica y significado del centro de soldadura:

Máquina manipuladora de soldadura con pluma de columna Wuxi JACK con rotador de rodillo de soldadura en los años 2025 y 2026

C. Requisito del cliente sobre el centro de soldadura:

1. Datos generales del camión cisterna de GLP sobre la máquina manipuladora de soldadura de pluma de columna y el rotador de rodillo de soldadura:

2. Datos generales de los camiones cisterna SST sobre la máquina manipuladora de soldadura de pluma de columna y el rotador de rodillo de soldadura:

D. Informe técnico sobre el centro de soldadura (LHZ4055 + HGZ20):

1. Manipulador de soldadura de columna y pluma LHZ4055,

2. Rotador de rodillo de soldadura autoajustable automático y móvil motorizado HGZ20:

E. Maquinaria de soldadura del centro de soldadura (LHZ4055 + HGZ20):

1. Máquina manipuladora de soldadura de pluma de columna:

2. Rotador de rodillo de soldadura automático autoajustable HGZ20:

Vídeos de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK y el rotador de rodillos de soldadura

Centro de soldadura Wuxi JACK en producción de tanques: Máquina manipuladora de soldadura con pluma de columna LHZ5050 con rotador de rodillo de soldadura HLK80:

A. Caso de negocio del centro de soldadura SAW y de revestimiento de tiras:

3. 3 tipos de maquinaria de soldadura principal y sus operaciones para fabricar en tanques:

B. Máquina manipuladora de soldadura de pluma de columna y rotador de rodillo de soldadura con ajuste de perno:

1. En el centro de soldadura (LHZ5050 + HLK80):

2. Sistema de soldadura en la máquina manipuladora de soldadura con pluma de columna:

3. Unidades suplementarias de soldadura en la máquina manipuladora de soldadura de pluma de columna:

4. Prueba de funcionamiento en la máquina manipuladora de soldadura de pluma de columna Wuxi JACK LHZ5050:

C. Características técnicas del centro de soldadura de revestimiento de tiras y SAW terminado:

3. Costura de soldadura de nivel superior producida en una máquina manipuladora de soldadura de pluma de columna:

D. Parámetros técnicos del centro de soldadura de revestimiento de tiras y soldadura SAW terminado:

Centro de soldadura Wuxi JACK CO 2 GMAW de servicio mediano

1. Caso de negocio del 2 centro de soldadura CO GMAW de tamaño mediano:

2. Bosquejo del diseño de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK LHZ3030 y el rotador de rodillo de soldadura con ajuste de husillo HGK20:

3. Maquinaria de soldadura del centro de soldadura CO 2 GMAW:

4. Informe técnico sobre 2 el centro de soldadura CO GMAW:

5. Parámetros técnicos del 2 centro de soldadura CO GMAW de servicio mediano:

Máquina manipuladora de soldadura con pluma de columna LHZ3030 :

Rotador de rodillo de soldadura de ajuste de husillo HGK05 :

Centro de soldadura grande SAW de servicio pesado

1. Máquina manipuladora de soldadura con pluma de columna Wuxi JACK LHZ6050 y rotador de rodillo de soldadura automático HGZ80:

2. Maquinaria de soldadura del gran centro de soldadura SAW:

3. Características técnicas de la máquina manipuladora de soldadura con pluma de columna grande SAW y del rotador de rodillo de soldadura automático:

4) Unidades de funciones suplementarias de soldadura que se están instalando en la máquina manipuladora de soldadura con pluma de columna LHZ6050:

4. Parámetros técnicos del centro de soldadura de servicio pesado:

Máquina manipuladora de soldadura con pluma de columna LHZ6050 :

Rotador de rodillo de soldadura automático autoajustable HGZ40 :

Centro de soldadura compacta de servicio ligero con maquinaria de soldadura especial

3. Maquinaria de soldadura y unidades funcionales del centro de soldadura MIG:

4. Estructura y Operación del Centro de Soldadura MIG:

Wuxi JACK Otra maquinaria de soldadura ampliamente aplicada

1. Rotador del rodillo de soldadura:

2. Placa giratoria posicionadora de soldadura:

3. Otra maquinaria de soldadura:

Otras series de productos que poseemos

Blogs de la máquina manipuladora de soldadura con pluma de columna Wuxi JACK

Centro de soldadura Wuxi JACK CO ₂ GMAW de servicio mediano

1. Caso de negocio del ₂ centro de soldadura CO GMAW de tamaño mediano:

3. Maquinaria de soldadura del centro de soldadura CO ₂ GMAW:

4. Informe técnico sobre ₂ el centro de soldadura CO GMAW:

5. Parámetros técnicos del ₂centro de soldadura CO GMAW de servicio mediano:
