Vídeos en ejecución de la máquina de soldadura a tope de junta plana de placa de acero de chapa de acero Wuxi JACK

Contenido de esta página sobre la máquina de soldadura a tope para unión de placas de acero

Sección 1: Videos de la máquina soldadora a tope plana de placa de chapa metálica Wuxi JACK;
Sección 2: Resumen sobre los valores de la máquina de soldadura a tope para juntas planas de placa de acero Wuxi JACK para el cliente
Sección 3: Preguntas frecuentes sobre la máquina de soldadura a tope para juntas planas de placa de acero Wuxi JACK

Páginas de productos temáticos relacionados:
1) Máquina de soldadura a tope para juntas planas de placa de acero ;
2) Máquina soldadora a tope de juntas planas de placa de acero ;
3) La potente máquina de soldadura a tope para juntas planas de placa de acero Wuxi JACK.

Vídeos de trabajo de la máquina de soldadura a tope de junta plana de placa de acero de chapa metálica

Resumen: En esta página, presentamos 32 videos de trabajo de la máquina soldadora a tope plana de placa de acero Wuxi JACK, que cubren a continuación 4 aspectos de:

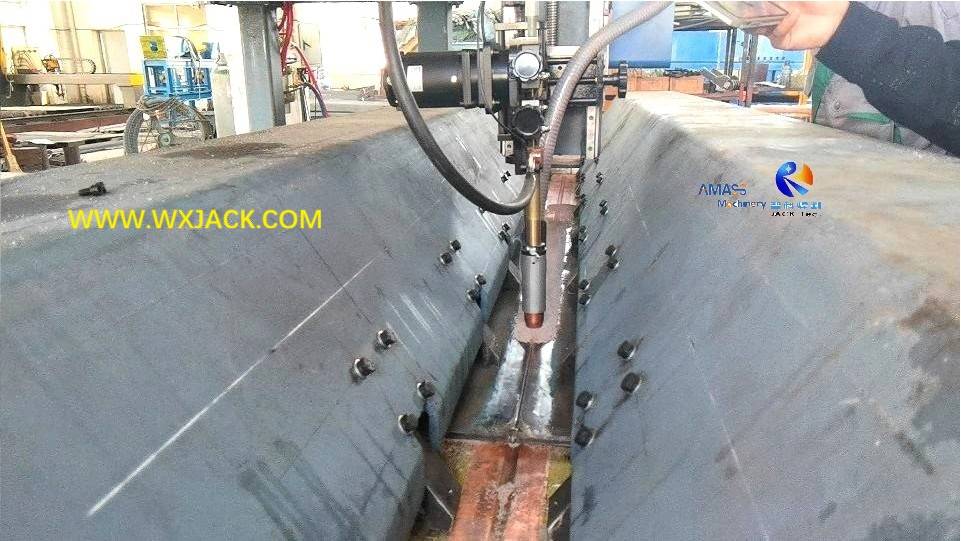

1. Costura de soldadura a tope fundida de calidad superior fabricada con la máquina Wuxi JACK;
2. Realice una soldadura a tope por fusión (penetración total) en la máquina Wuxi JACK;
3. Corte triple con llama de combustible de oxígeno, para cortar ranuras de soldadura en los bordes de las placas de unión antes de soldar a tope;
4. Vista general de la apariencia y las condiciones de funcionamiento de la máquina de soldadura a tope para juntas planas de placa de acero Wuxi JACK

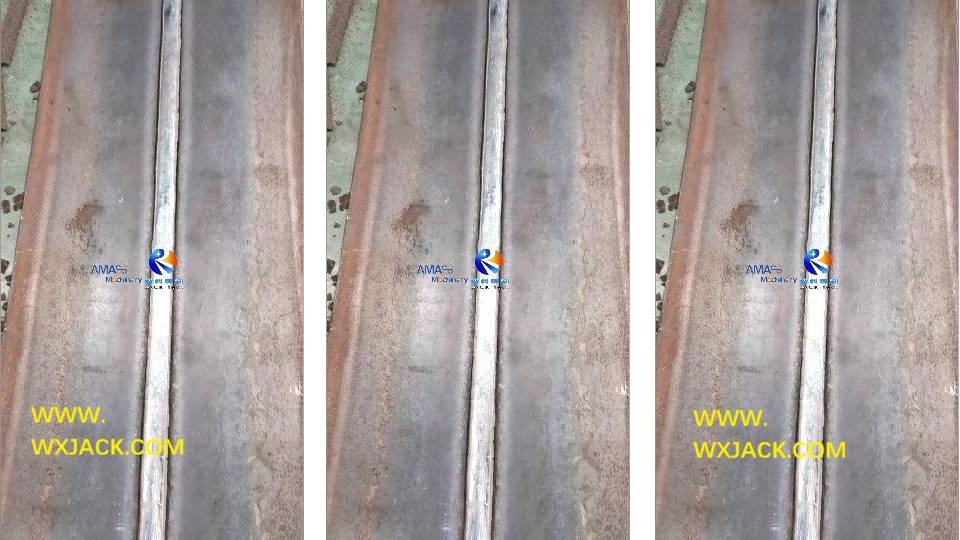

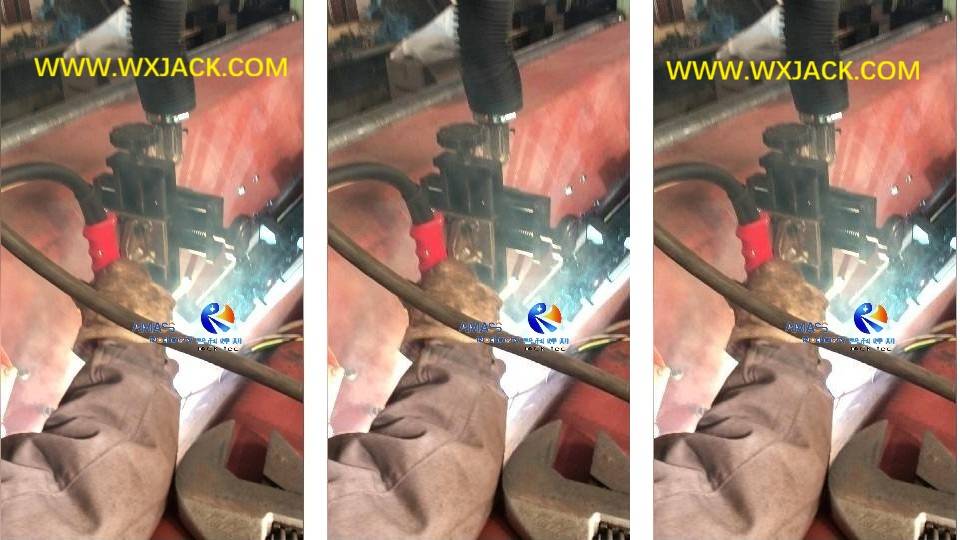

Costura de soldadura por fusión de calidad superior fabricada con máquina de soldadura a tope de unión de placa de acero y chapa metálica Wuxi JACK

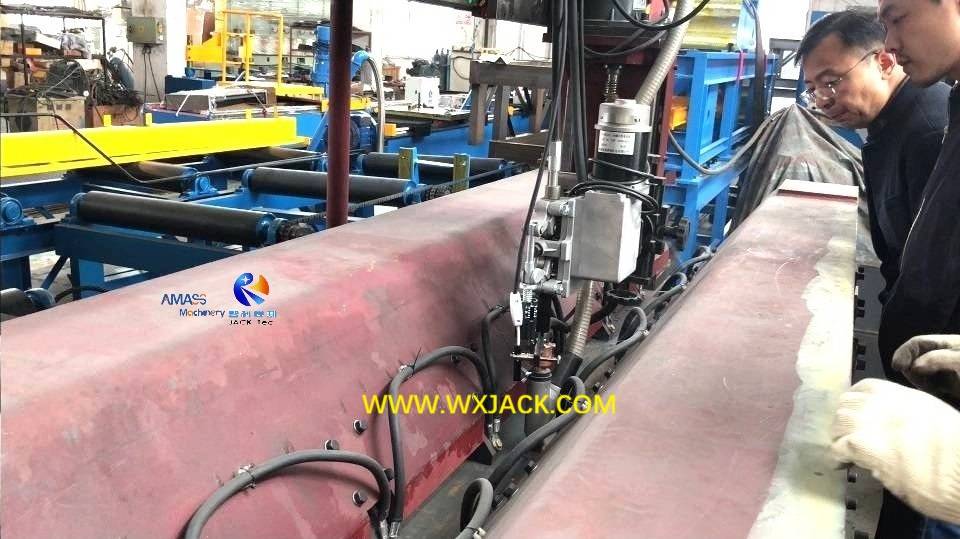

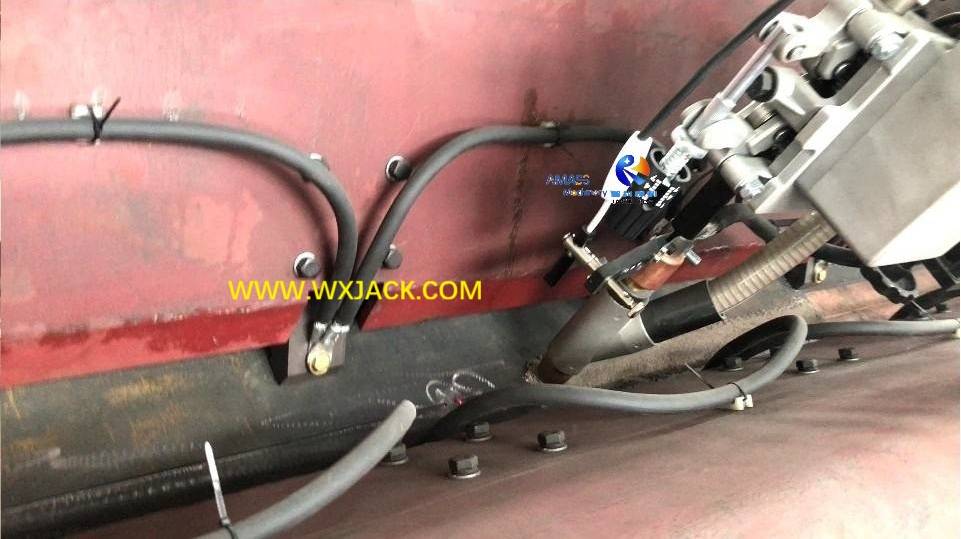

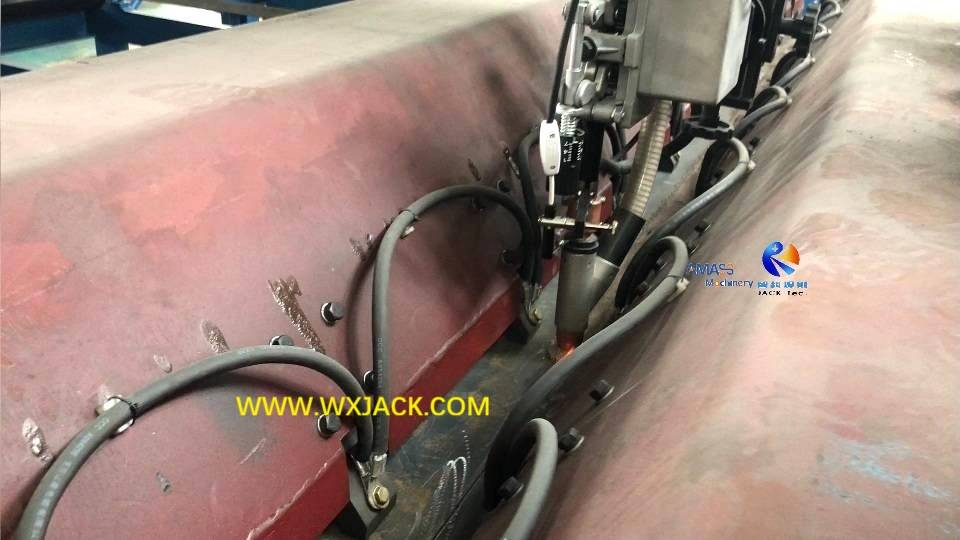

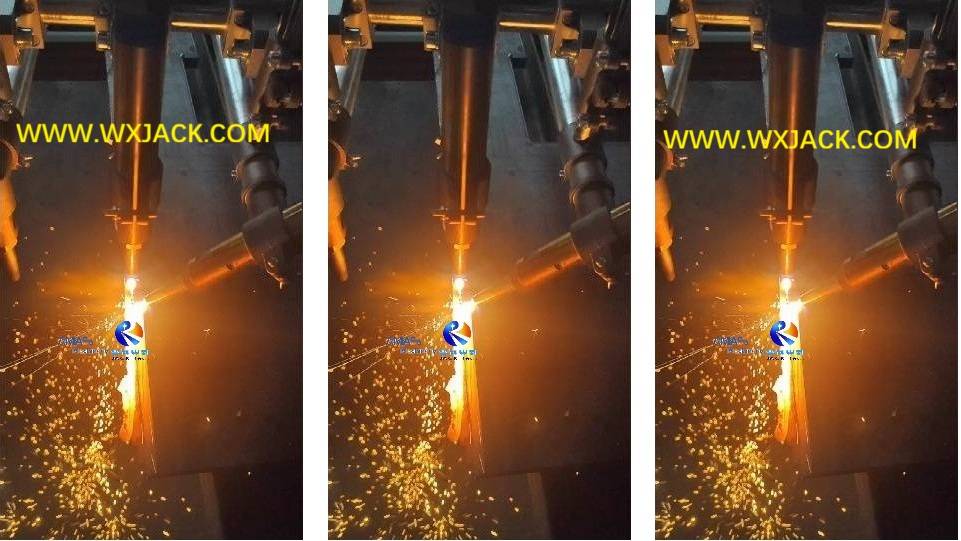

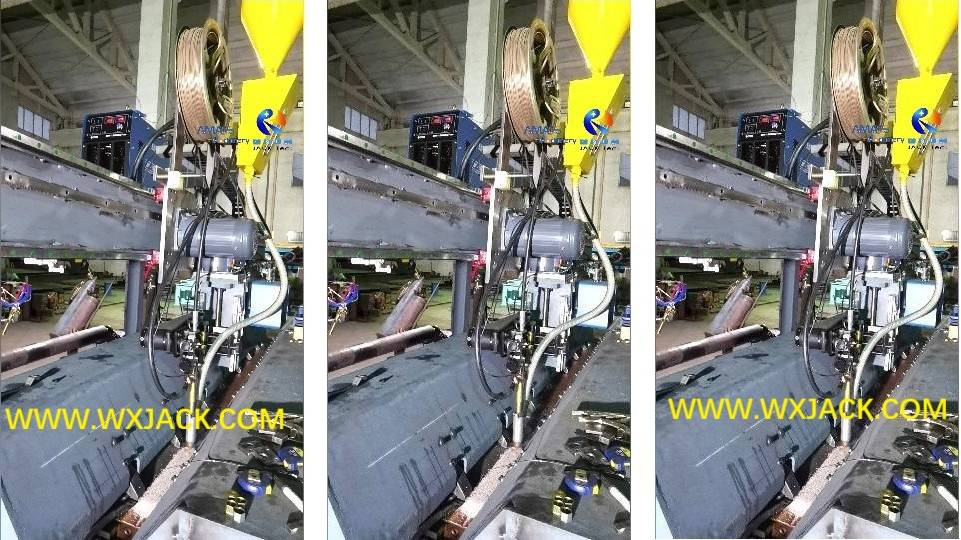

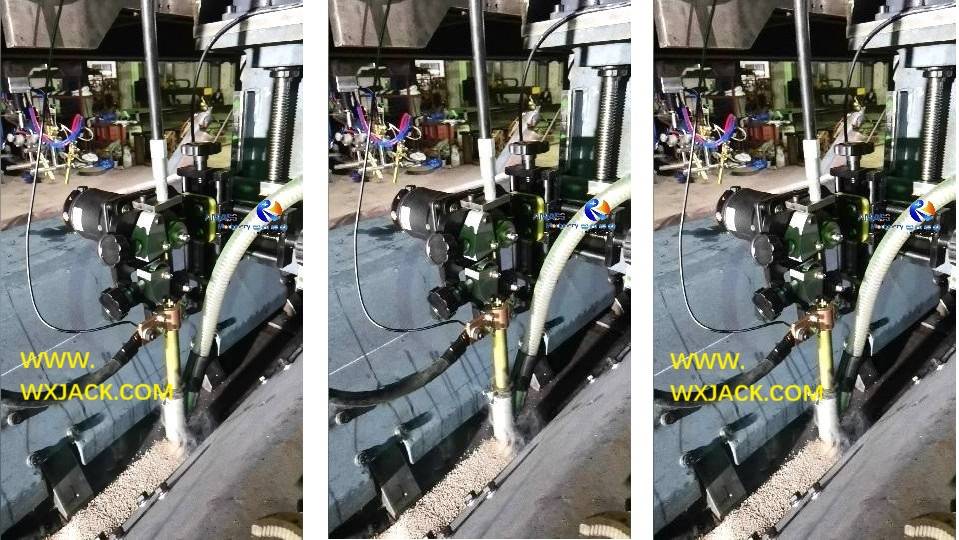

Soldadura a tope SAW y GMAW Melt Thru (penetración total) en la máquina soldadora a tope plana de placa de acero de chapa de acero Wuxi JACK

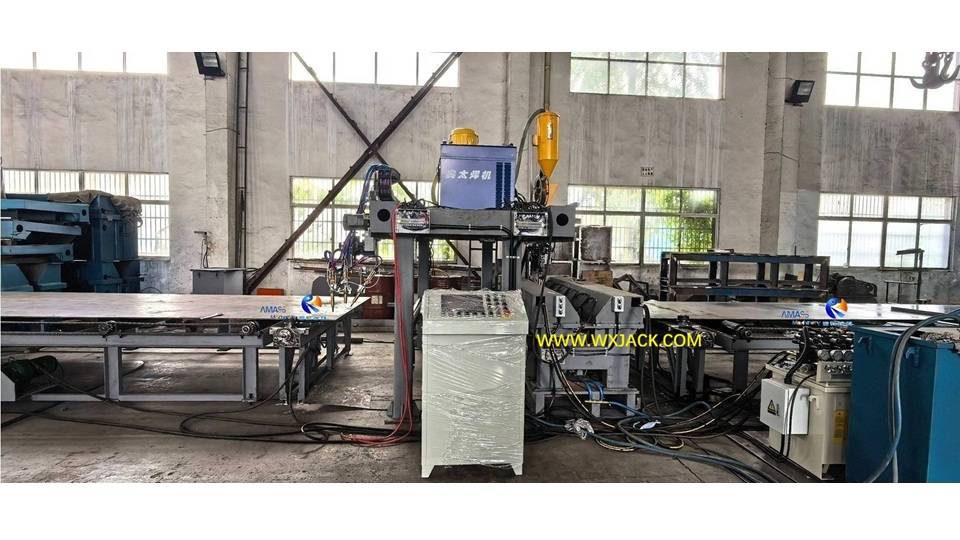

16 Máquina de soldadura a tope de junta plana de placa de acero 42

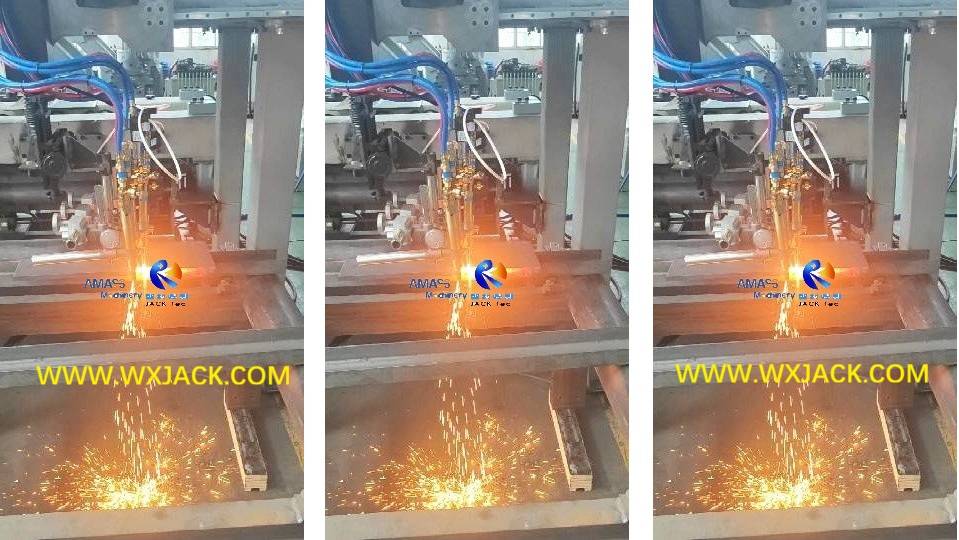

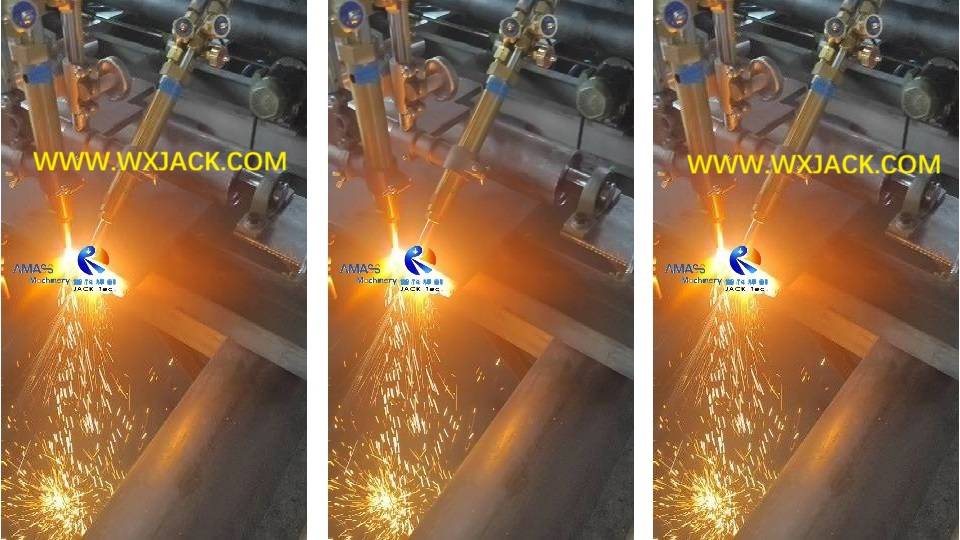

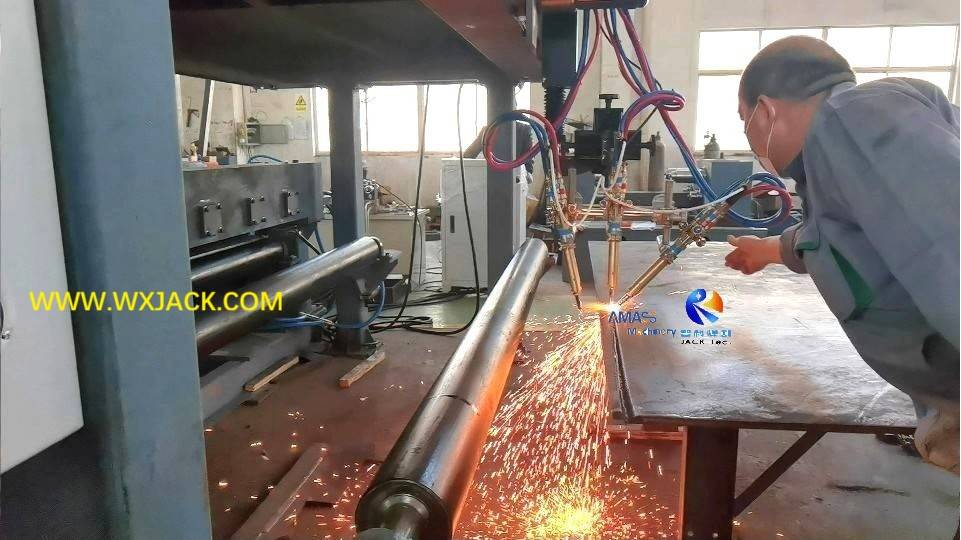

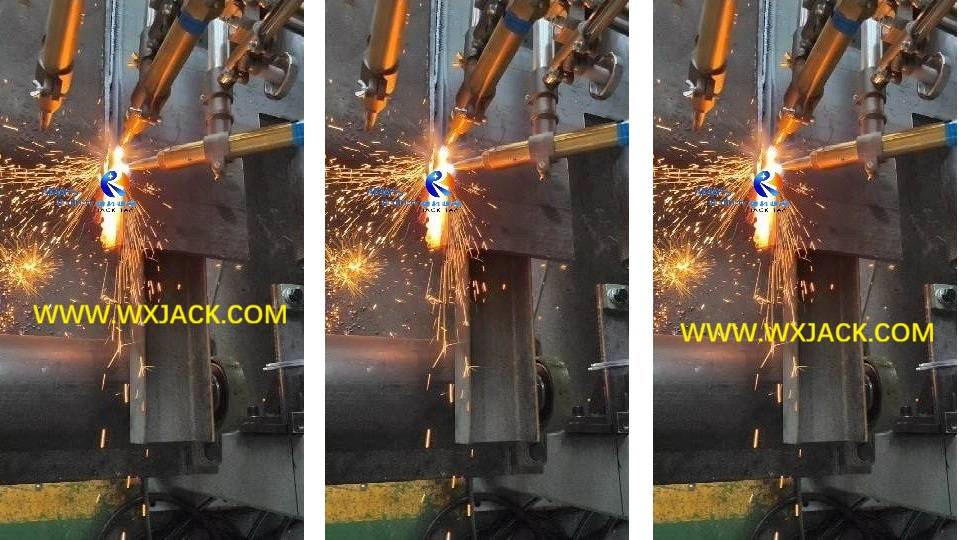

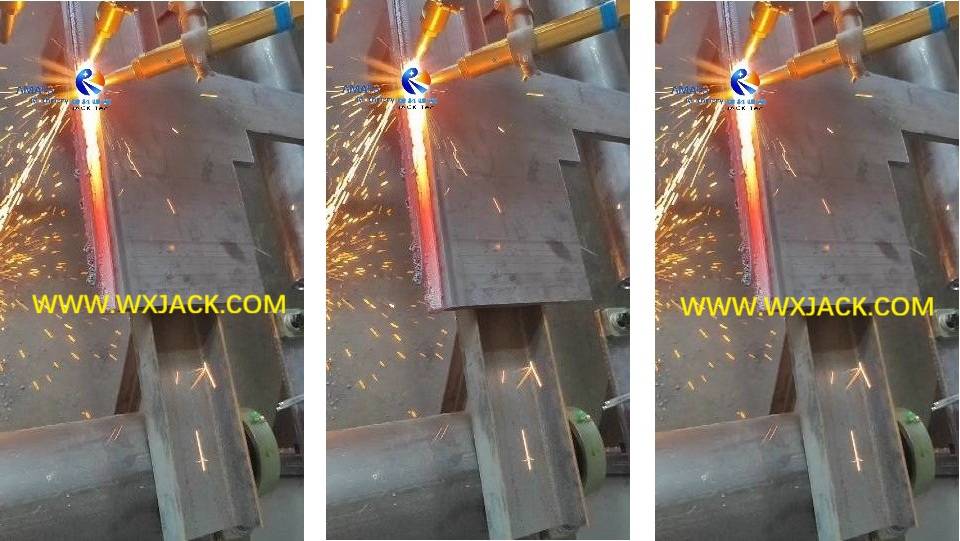

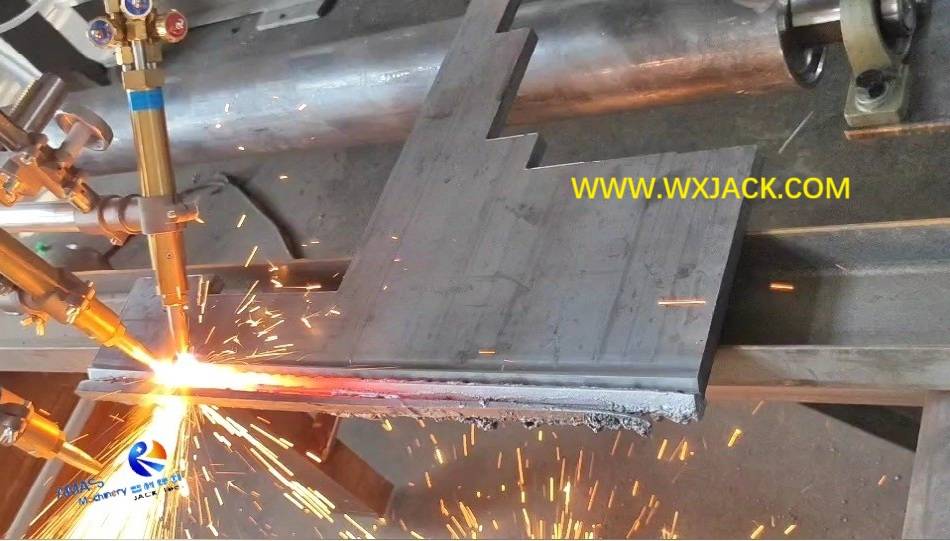

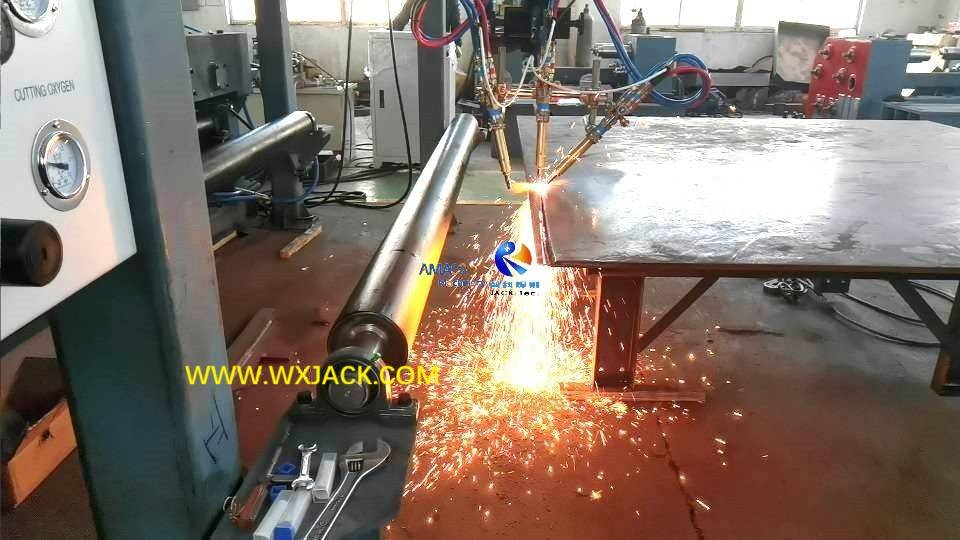

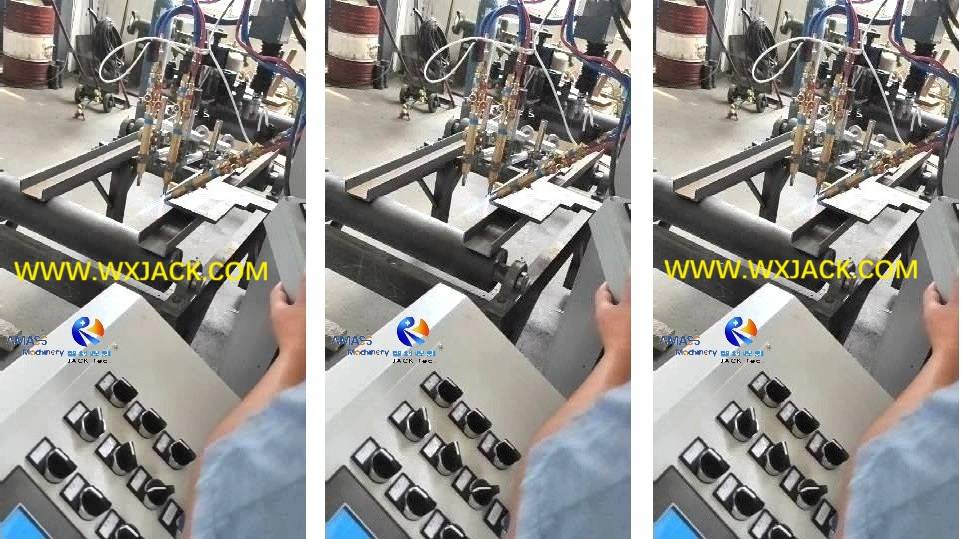

Corte triple de la llama del combustible del oxígeno en la máquina de soldadura a tope de la junta plana de la placa de acero de la chapa de Wuxi JACK

Propósito: Esta unidad de función opcional es para cortar ranuras de soldadura en bordes de láminas de metal antes de la soldadura a tope por fusión, especialmente en placas con un espesor igual o superior a 15 mm, de modo que se pueda adquirir un efecto de penetración total ideal en la costura de soldadura a tope de la placa de unión terminada.

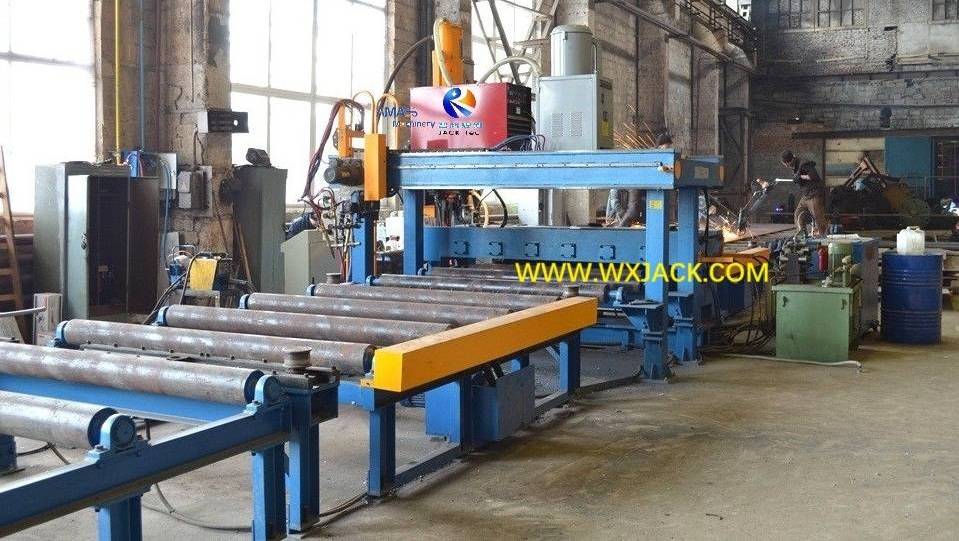

27 Máquina soldadora de juntas a tope de placa de acero 5

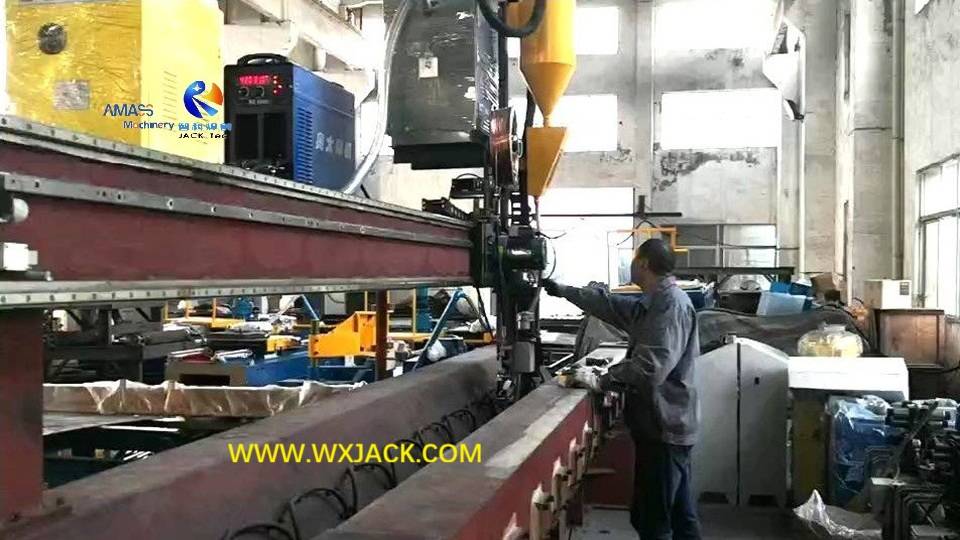

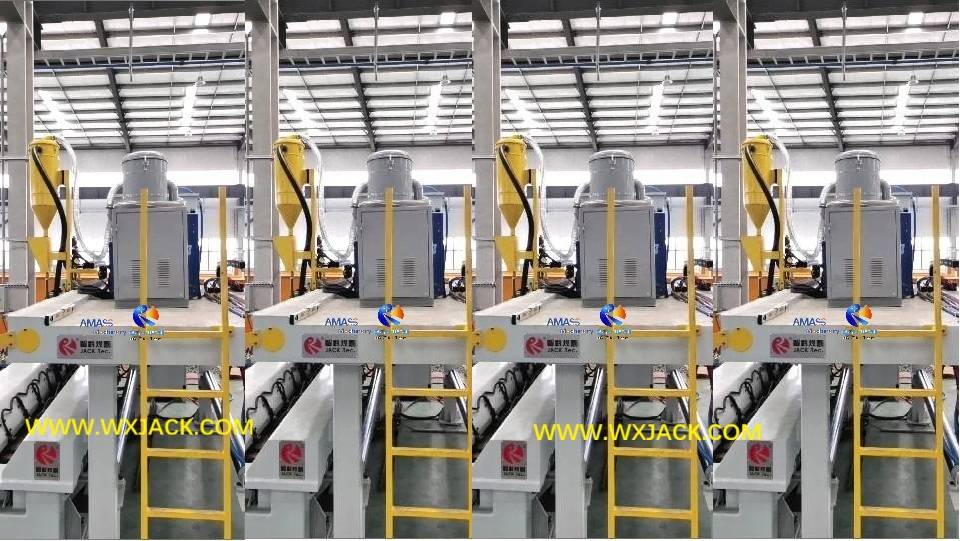

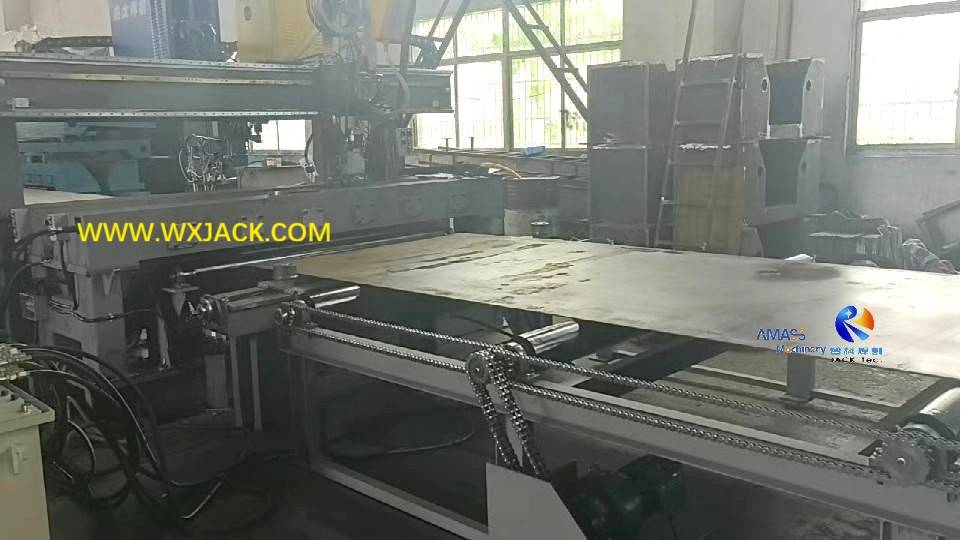

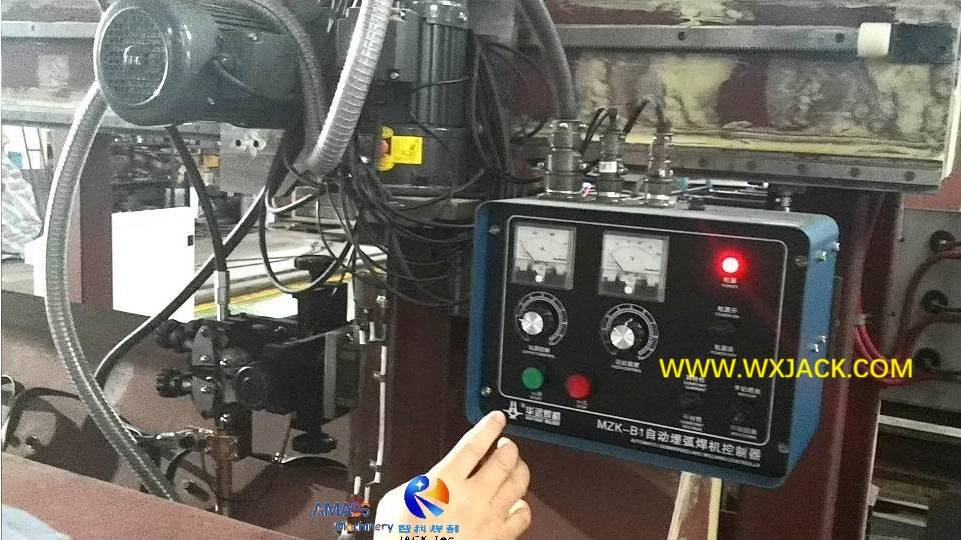

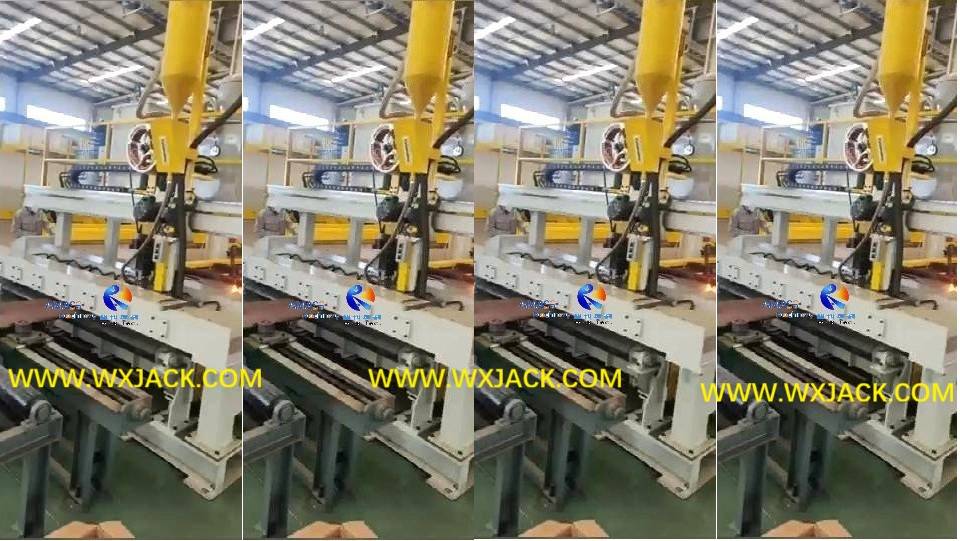

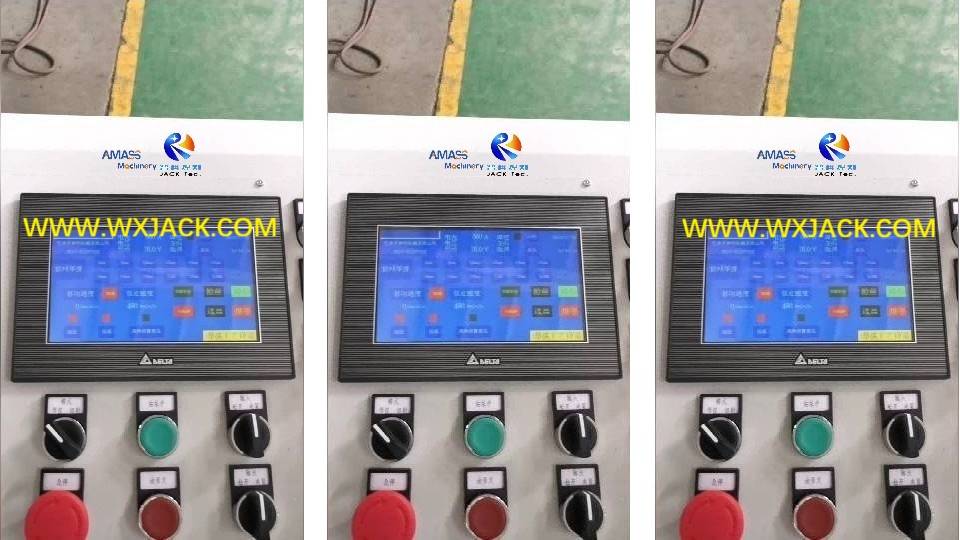

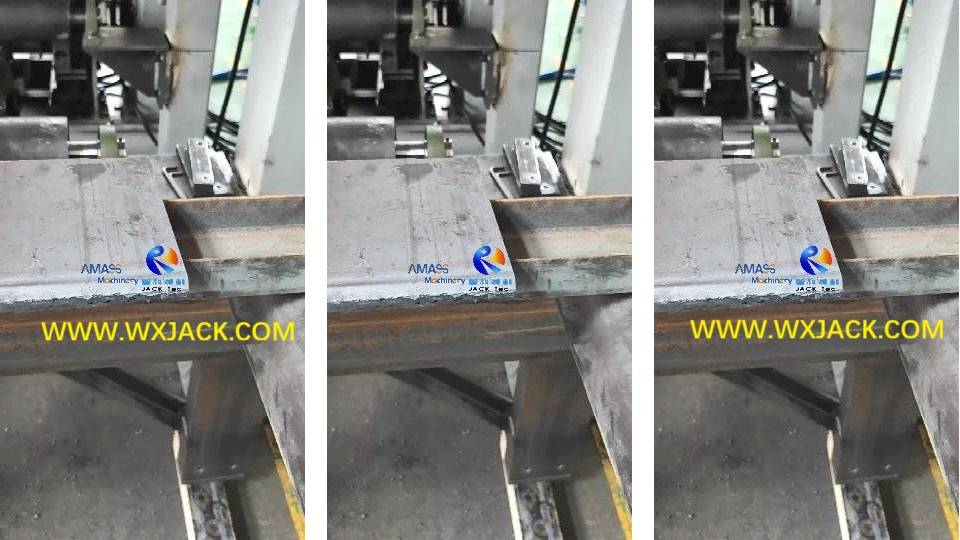

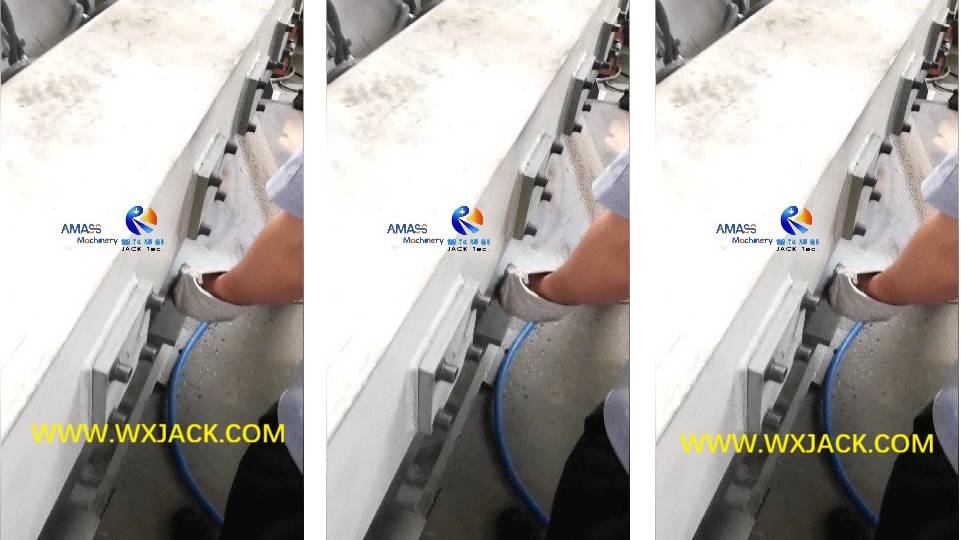

Aspecto general y funcionamiento de la máquina de soldadura a tope para unión de placas de acero y chapa metálica Wuxi JACK

Breve: En este segmento, después de observar el desempeño laboral de la máquina de la serie Wuxi JACK MP, tengamos una visión general de cómo se ve la máquina y la disposición de la zona de trabajo en el taller del cliente:

Aplicación de la máquina soldadora a tope plana de placa de acero de chapa metálica

A. Escenario de uso típico de la máquina de soldadura a tope para juntas planas de placa de acero:


1. Construcción de placas más grandes con tamaños convencionales en acerías:
1) Antecedentes: Las placas de acero producidas en acerías tienen grados de longitud de 6 / 12/ 15 m . En muchos sitios de producción, se necesitan placas de acero más largas para fabricar conjuntos de gran tamaño, como placas de acero de Esto se puede adquirir con esta máquina soldadora a tope plana de placas que presentamos aquí: 30 a 40 m de largo ;
2) Una pieza de placa de acero de 18 m de largo que se une a partir de 2 piezas de placa de acero de 9 m de largo , con la máquina soldadora a tope plana de placas de acero modelo Wuxi JACK MP20: ( Fig.1 )

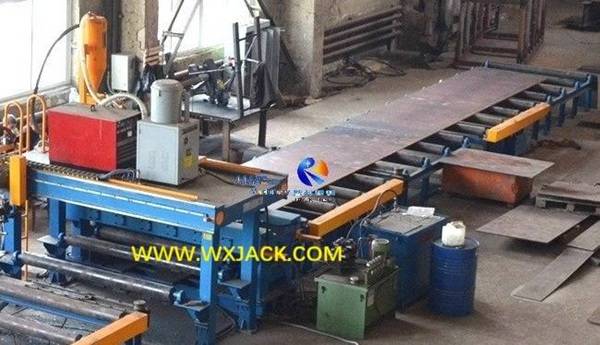

Fig1 Máquina de soldadura a tope de junta plana de placa de acero 1


2. Utilización de materiales sobrantes para fabricar una placa integral con una máquina soldadora a tope plana de placas:

1) Convertir los residuos en tesoros: en cualquier instalación de fabricación, los materiales sobrantes son inevitables durante la producción. Puede procesarse como desechos o, más económicamente, volver a ser útil, construyendo placas de tamaño útil a partir de desechos pequeños con soldadura a tope:
2) Divida las placas pequeñas en placas más grandes con la máquina de soldadura a tope para unión de placas de acero Wuxi JACK: ( Fig.2 )
Fig2 Máquina de soldadura a tope para unión de placas de acero 83


B. Industrias aplicables de la máquina de soldadura a tope para unión de placas de acero y chapa metálica:

1) Este es un tipo de producto de nicho en el mercado, no hay muchos proveedores que lo produzcan. Por otro lado, esta máquina es muy valiosa en cualquier industria manufacturera, especialmente grúas de elevación/maquinaria portuaria/estructura de acero a gran escala/calderas, etc.;
2) Máquina de soldadura a tope de junta plana con placa de acero modelo Wuxi JACK MP25 / MP20 / MP23 / MP25 en los talleres del cliente: ( Fig.3 / 4/ 5/ 6)

C. Aumento de la eficiencia de producción con la máquina soldadora a tope plana de placa de acero Wuxi JACK:

Automatización: Esta máquina aumenta más de 2 veces la productividad de la unión de soldadura a tope de chapa, pasando de operación manual a completamente automática:


1. Antes de la llegada de la máquina de soldadura a tope de junta plana de placa de acero de chapa metálica:

La unión plana en 2 piezas de placas debe completarse con los pasos siguientes:
1) Soldar a tope 2 veces en ambos lados de las placas. La costura de soldadura a tope es sólo con media fusión;
2) 2 veces ranura de carbón en la costura de soldadura a tope;
3) 1 vez volteando 180° con herramientas, en las 2 piezas de chapa pesada/grande/afilada;
Esta operación manual lleva mucho tiempo, necesita de 2 a 3 operadores y conlleva problemas de seguridad ocultos;


2. Con el uso de la máquina de soldadura a tope para unión de placas de acero Wuxi JACK:

La unión plana de chapa se puede realizar de forma totalmente automática:
1) El operador solo necesita cargar las láminas de metal y descargar la placa de unión terminada desde la mesa de rodillos de la máquina;
2) Toda la operación de junta plana de la placa es automática y fluida, y se realiza con una placa de tiempo que pasa a través de la máquina;
3) La calidad de la junta de la placa es estable y controlable;
4) Sólo es necesario 1 operador;


3. Tecnología avanzada en la máquina soldadora a tope plana de placa de acero Wuxi JACK:

1) Soldadura a tope por fusión patentada Wuxi JACK: costura de penetración total con soldadura a tope de un solo lado:
2) Mediante la realización de soldadura a tope en la superficie superior de las placas de unión, se puede adquirir una costura de soldadura terminada de alta resistencia y fusión completa;
3) Esto se cumple con un diseño delicado en el sistema de control mecánico/hidráulico/eléctrico de la máquina:
4) Prueba de soldadura a tope por fusión SAW ( soldadura por arco sumergido ) en la máquina soldadora a tope plana de placa de acero Wuxi JACK: ( Fig.7 )

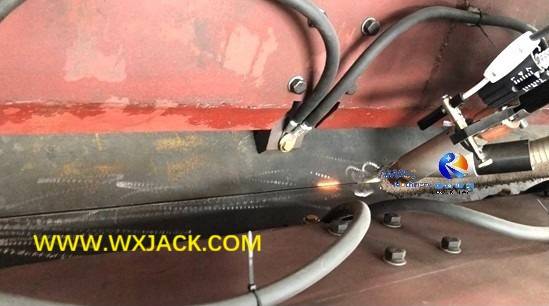

Máquina de soldadura a tope de junta plana de placa de acero Fig7 12

Preguntas frecuentes sobre la máquina de soldadura a tope de junta plana de placa de acero de chapa metálica Wuxi JACK

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829
