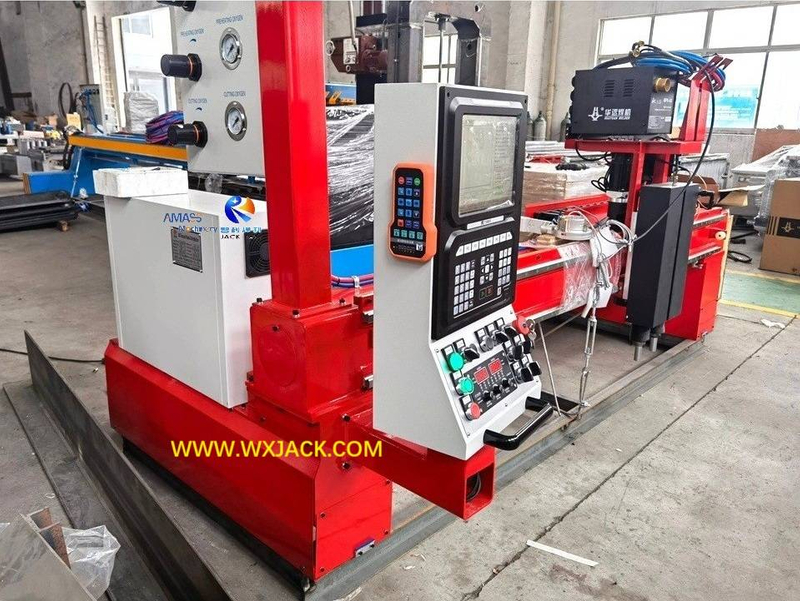

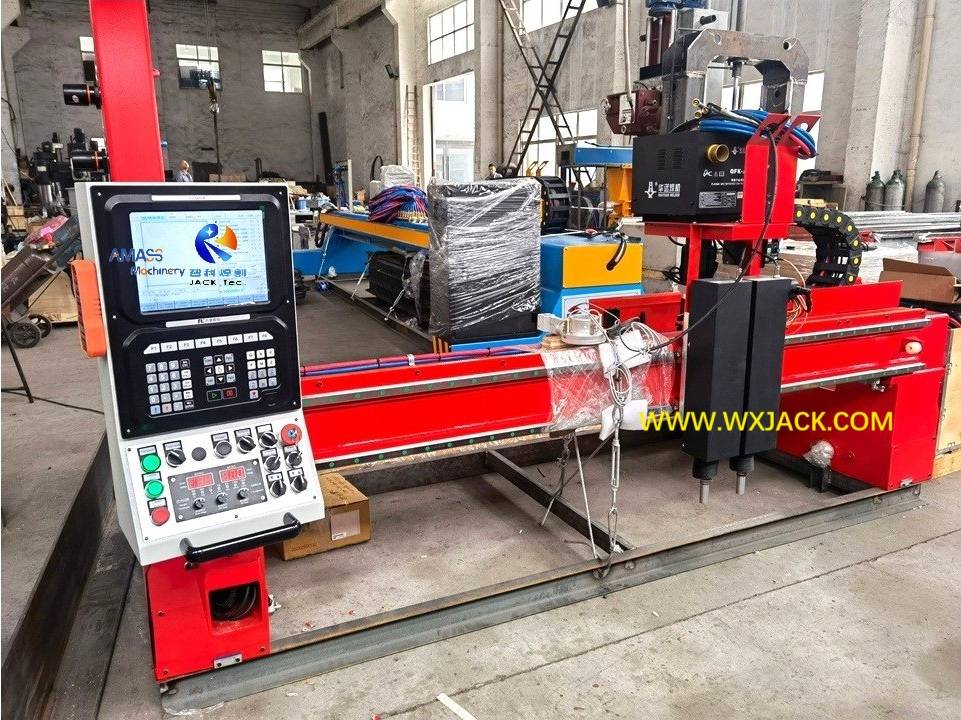

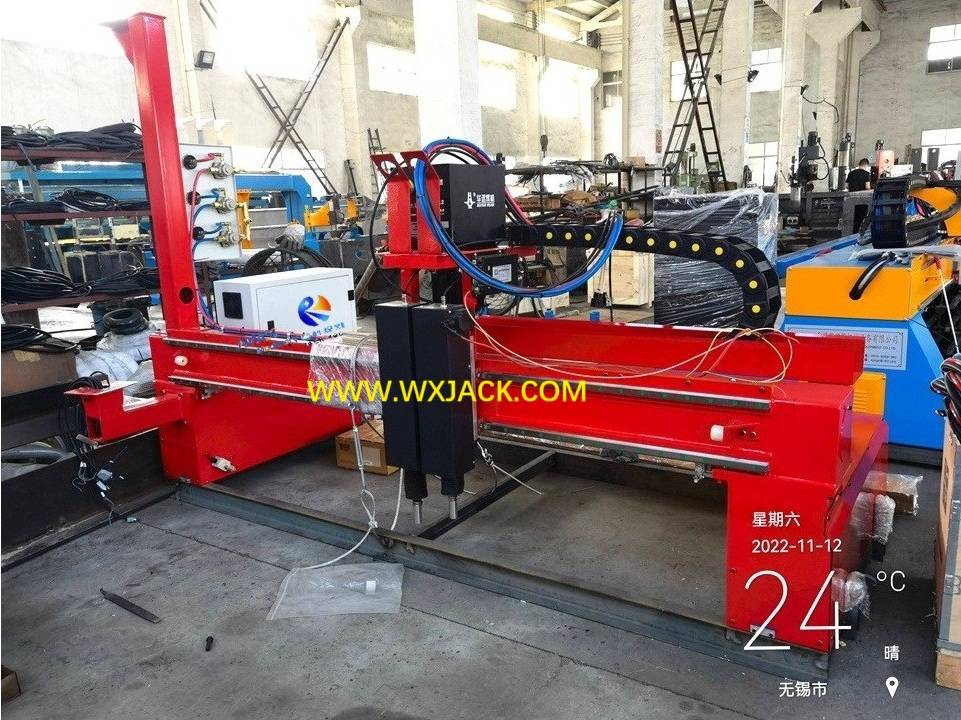

CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC

A.  Uso y función de la máquina de corte de placas CNC-CG2700 en movimiento Pequeño plasma CNC:

1 . ​ ​ ​ ​​ ​ ​

1) Corte de llamas de oxígeno de tipo seco en placa de acero de carbono, espesor de hasta 150 mm;

2)  Corte de plasma submarino en acero al carbono/ metal no ferroso/ placa de acero de aleación, espesor de hasta 32 mm;

3)  Su especialidad y desafío en el productor de máquinas radica en el uso concurrente del corte térmico de tipo seco y de tipo submarino, que se integran en el mismo conjunto de máquina de corte;

2. Configuración y especificaciones principales de la máquina de corte de plasma de combustible de oxígeno CNC-CG2700 Pequeña CNC:

1)  Ancho de corte: el máximo. El ancho del pórtico mecánico es de 2700 mm . En consecuencia, el ancho más grande de las placas de metal para el corte es de 1900 mm;

2)  Longitud de corte: la longitud de los rieles en movimiento de pórtico ( 24 kg/m ) es de 8000 mm . En consecuencia, la mayor longitud de placas de metal para cortar es de 6000 mm;

3) Cantidad de antorcha de corte: la máquina tiene una pieza de plasma y 1 piezas de antorchas de corte de combustible de oxígeno cada una. Teniendo en cuenta el pequeño ancho de la haz horizontal de pórtico, solo hay 1 pieza de carro en movimiento motorizado, instalando las 2 antorchas de corte juntas:

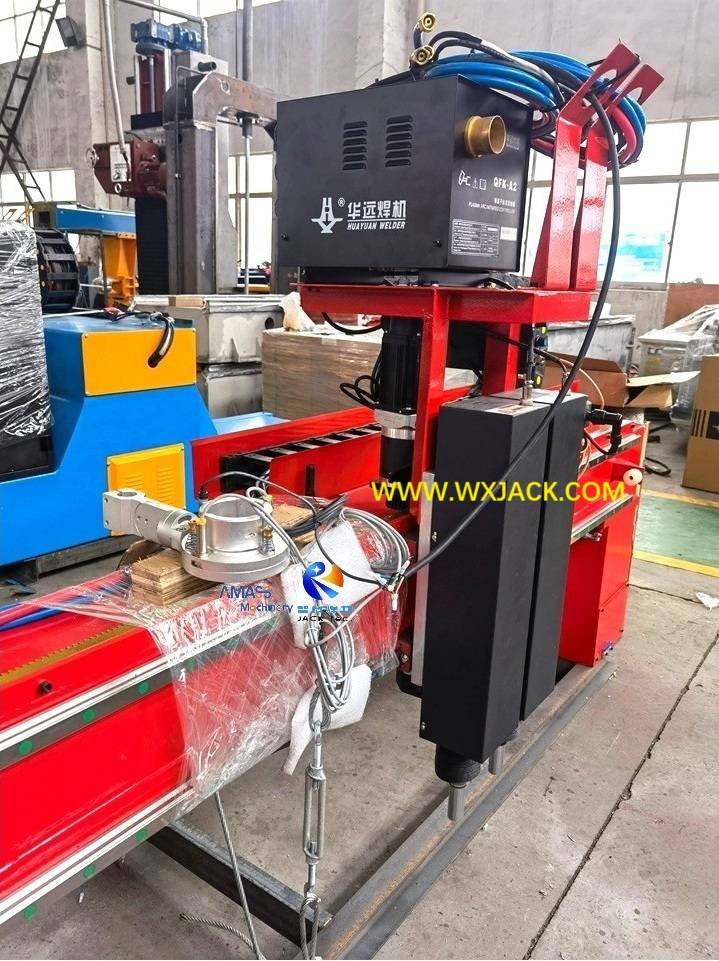

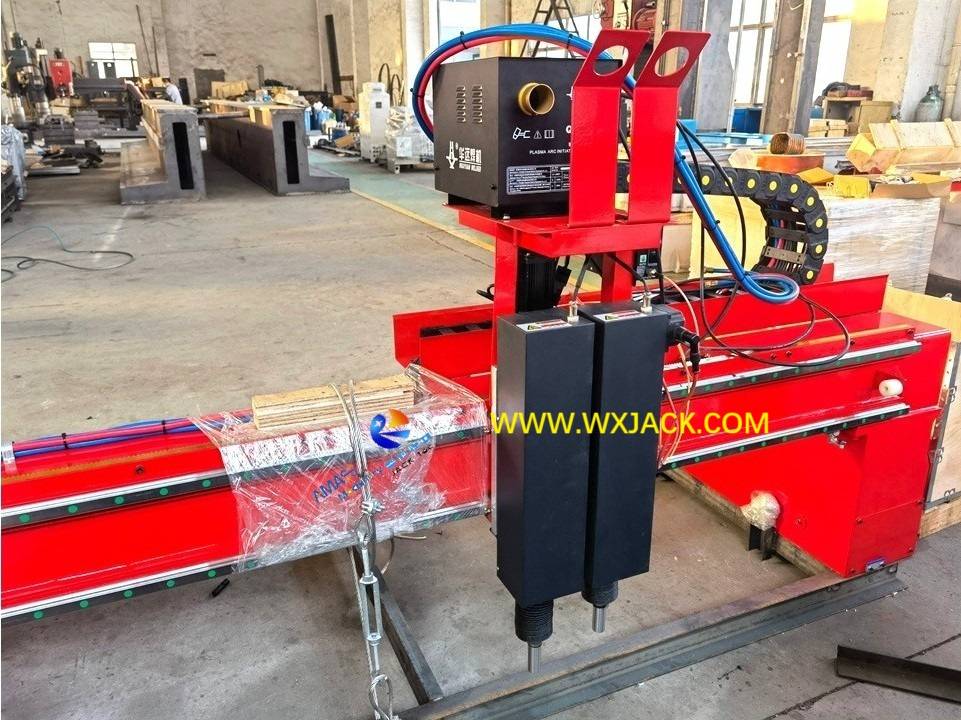

Vista frontal sobre el transporte de antorcha de corte de la máquina modelo CNC-CG2700 : ( Fig.1 )

4) No hay antorchas de corte en esta pequeña máquina de corte;

3 . ​ ​​

1)  Estructura: el pórtico principal mecánico es de estructura de forma (u) de forma invertida, con estructura compacta y buena forma. El cuerpo principal integral se alivia el estrés después de la soldadura;

2) Doble disco: teniendo en cuenta el requisito del cliente sobre la estabilidad/ suavidad/ precisión de la operación de corte, aunque esta es una máquina de tamaño pequeño, el movimiento de su marco mecánico todavía está con doble unidad. En otras palabras, hay 3 grupos de sistemas de servicio de servo en esta máquina compacta:

A) 1 Grupo para conducir el transporte de antorcha a lo largo del haz horizontal transversal - Axis X;

b) Los otros 2 grupos para conducir el marco principal de la máquina de conducir a lo largo del riel de corte longitudinal;

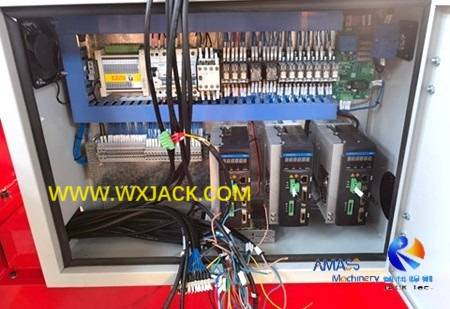

3) Las 3 piezas de Adtech Servo Driver , que conducen 3 series de 750 W Servo Motor durante la operación de corte de control CNC: ( Fig.2 )

B. Sistema de corte de plasma de CNC-CG2700 Máquina de corte de plasma de llama CNC pequeña:

1.   Fuente de alimentación de plasma de una pequeña máquina de corte de plasma de llama CNC:

Unidades principales: la fuente de alimentación de corte de plasma está compuesta de:

1)  Modelo de marca china Huayuan LG-200HA;

2)  equipado con unidad de enfriamiento HYW-400D ;

3)  1,5 m de longitud Hiperthrem Max200 Corte de antorcha;

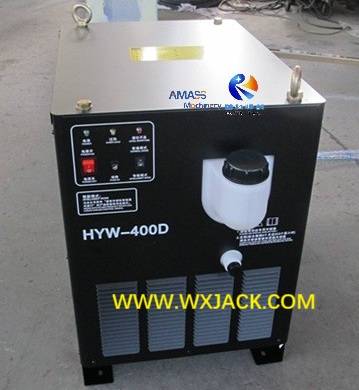

a)  La unidad de enfriamiento HYW-400D equipada en la máquina de corte de placa CNC de la llama de plasma CNC -CG2700 : ( Fig.3 )

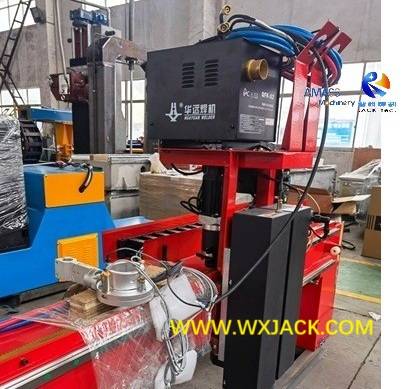

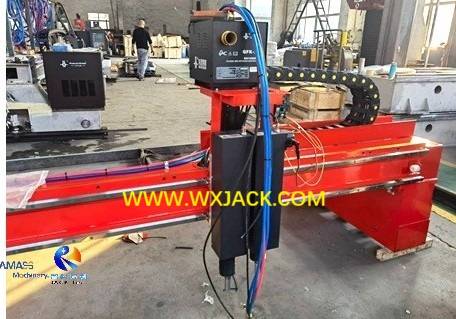

b)  La fuente de alimentación de plasma LH-200HA LH-200HA LH -200HA se instala en la antorcha de corte en movimiento: ( Fig.4 )

2. Cortero de transporte de antorcha en CNC-CG2700 Pequeña máquina de cortar plasma de llama CNC:

1) La 1 pieza de antorcha de corte de llama de oxígeno y 1 pieza de antorcha de corte de plasma comparten el mismo conjunto de carro en movimiento, que se instala en el haz horizontal delantero del pórtico mecánico;

2) La conmutación entre el corte de llama y el corte de plasma se controla mediante interruptor de control, en el panel de operación o la estación de control CNC de la máquina;

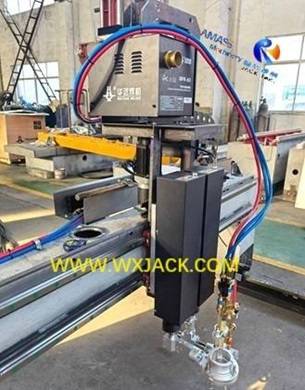

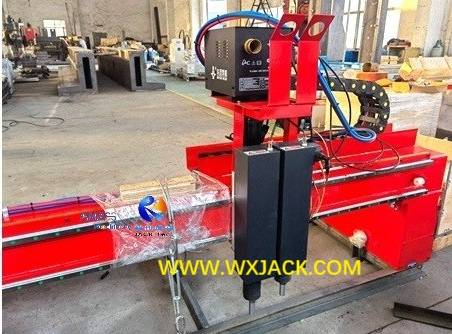

3) La llama y las antorchas de corte de plasma, y su carro de móvil integrado de la máquina modelo CNC-CG2700 : ( Fig.5 )

4) Para adquirir un corte de plasma submarino  satisfactorio , el trazo vertical hacia arriba y hacia abajo de las antorchas de corte debe ser superior a 150 mm . Esto es para evitar la colisión entre las antorchas de corte y las placas de defensa del agua que rodean la plataforma de corte submarino;

3. Corte Asistente de asistente Unidades de CNC-CG2700 Pequeña Máquina de corte de placas CNC de llama CNC:

1)  La antorcha de corte de llama de oxígeno está equipada con encendido automático y controlador de altura de antorcha de tipo capacitancia;

2) La antorcha de corte de plasma está equipada con controlador de altura de la antorcha de tensión de tensión de arco y unidad anti-colisión;

3) Tecnología de corte de plasma: la fuente de alimentación de plasma se adopta con la tecnología de inversores IGBT que tiene una alta confiabilidad y eficiencia para el corte de plasma. Es liviano;

4)  Función de corriente preestablecida: corriente de corte ajustable sin paso (o llamada continua), adecuada para cortar varias piezas de trabajo de espesor. Para garantizar la calidad de corte y ahorrar energía, se aplica baja corriente para cortar placa delgada y se aplica una corriente alta para cortar la placa gruesa.

C.  Otras unidades principales de CNC-CG2700 Pequeña máquina de corte de plasma de combustible de oxígeno CNC:

1.  Sistema de control eléctrico de CNC-CG2700 Pequeña máquina de corte de plasma de llama CNC:

1)  La estación de control CNC es la marca China Fanglin Modelo F2300B , que controla la compilación del programa de lógica/ corte de trabajo, la gestión de la operación de entrada y salida/ corte (velocidad de corte, perforación, corte de línea de plomo, etc.) de la máquina;

2)  Panel de operación , estación de control CNC, consola de control del controlador de altura de antorcha de estilo de voltaje de voltaje de arco se integran en una estación operativa integral;

3)  Además, la máquina tiene un colgante de operación remoto . Esto es para la comodidad del operador de pie en cualquier posición a cierta distancia del punto de corte de plasma, durante la operación de corte de plasma submarino ;

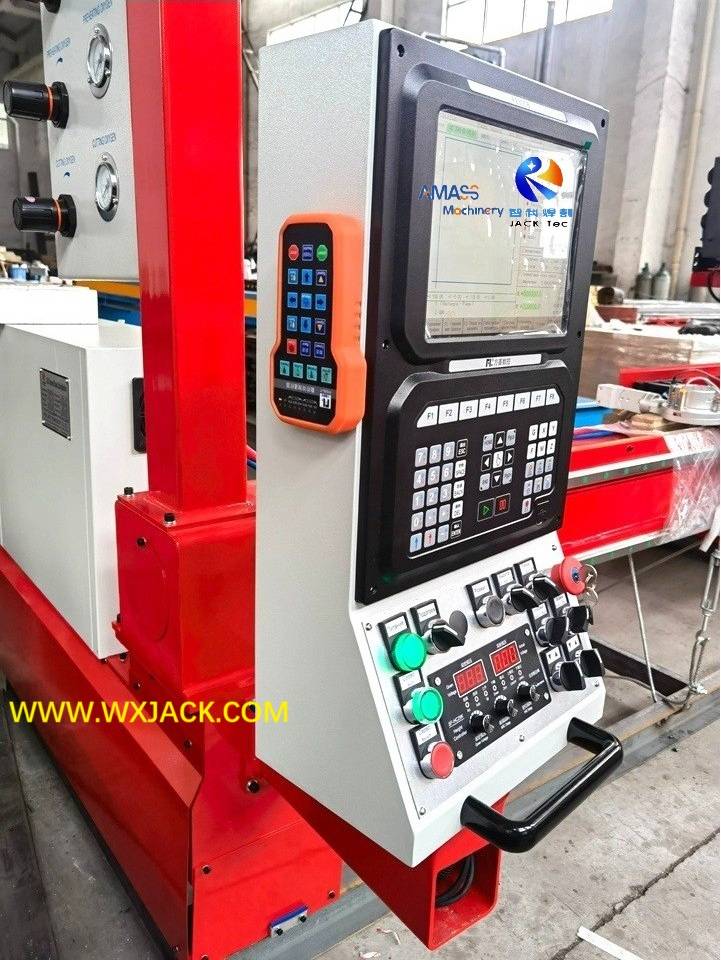

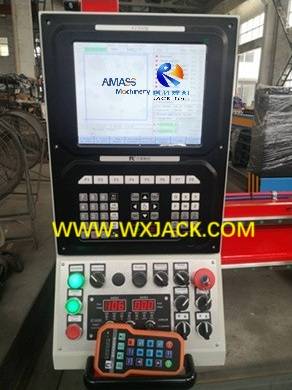

4)  La zona operativa integrada y el colgante remoto de la máquina modelo Wuxi Jack CNC-CG2700 : ( Fig.6 )

2. Orientación y transmisión de CNC Corte de antorcha en la máquina de cortar plasma de plasma CNC:

1) El movimiento de la antorcha de corte a lo largo del eje X transversal se guía con una guía lineal precisa y se transmite con bastidor;

2)  El movimiento a lo largo del eje Y longitudinal se guía con rieles de servicio pesado paralelo;

3) Guía de antorchas de corte CNC en la máquina modelo CNC-CG2700 : ( Fig.7 )

3. LIBER DE CORCHA  DE LA MÁQUINA DE PLASMA DE PLASMA CNC Máquina de corte:

1)  El sistema de elevación de la antorcha de corte CNC consta de : motor de CA, reductor de engranajes de alta precisión y tornillo de plomo;

2)  Garantía de calidad: esta unidad de levantador de antorcha se coloca con una vía guía lineal, la antorcha que conduce hacia arriba y hacia abajo a lo largo de la dirección vertical en posición vertical, asegurando la calidad de corte superior/ estable y controlable de la máquina;

3)  Hay interruptores de límite eléctrico , en ambos extremos de una carrera válida hacia arriba y hacia abajo de la antorcha de corte, y cubiertos con cubierta a prueba de polvo afuera para una protección efectiva;

4)  toda la unidad de levantador de antorcha de corte tiene una construcción racional, elevación lisa y sin aclaramiento y alta precisión;

4. Software de programación y anidación en la máquina de corte de plasma de combustible de oxígeno CNC:

1) Módulos de software: toda la máquina de corte de placas CNC de plasma Wuxi Jack se suministra con FastCam y Fast Nest Software, para programar y anidar programas de corte;

2) Cómo usar el software: el software generalmente se ejecuta en computadora/ computadora portátil antes de cortar la operación, generando un programa de corte rápidamente. El programa de corte luego se copiará en el controlador CNC de la máquina, en lugar de usar el software de programación y anidación en el sitio, durante la operación de corte en la máquina. Esto puede ahorrar enormemente el tiempo de ciclo de la máquina y aumentar la productividad en consecuencia;

3) La ventaja más destacada del software de anidación es que puede diseñar y simular el diseño de las piezas de trabajo de corte en la placa de metal con anticipación, lo que puede ahorrar tiempo de programación y aumentar la relación de la placa de acero de metal, eliminar los restos en el mayor grado. En este sentido, es muy útil para obtener una operación de corte de forma de llama y plasma altamente eficiente:

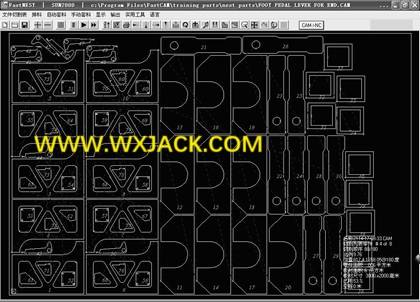

4) Interfaz operativa de FastCam y Fastnest Software: ( Fig.8 )

D. Parámetros técnicos de CNC-CG2700 Pequeña máquina de cortar plasma CNC Plasma:
