3 eje CNC-CP3-600/L Máquina de corte de tubería CNC de control simple en tubería pequeña

A. piezas de trabajo aplicables y aplicación de la máquina de cortar tuberías CNC CNC-CP3-600/L CNC -CP3-600/L :

1.  El modelo CNC-CP3-600/L Máquina de corte de tubería CNC:

Se refiere a:

1) Control CNC de 3 ejes , a lo largo del diámetro de la tubería / longitud / circunferencia;

2) El Máx. Φ600 mm Diámetro de la tubería;

3) l de longitud de la tubería, generalmente hasta 12 m o más;

2.  Tuberías adecuadas:

Los modelos CNC-CP3-600 se usan específicamente en cortar tuberías pequeñas:

1) diámetro: φ80 mm ~ φ600 mm;

2) Grosor de la pared de tubería: 3 mm ~ 15 mm;

3) Cortar el kerf: dependiendo del diámetro de la tubería y la tecnología de proceso posterior, no es necesario cortar el borde oblicuo, solo es suficiente el kerf de corte recto;

3.   Función de la máquina de corte de tubería CNC simple de 3 ejes:

1) Con: Corte las tuberías con cierta longitud designada . , por ejemplo, corte de un segmento de tubería de 5 m, de la tubería original de 12 m;

2) sin: no hay 0° ~ 360 ° giran y se inclinan de la antorcha de corte. Por lo tanto, el modelo de 3 eje no puede cortar agujeros en el cuerpo longitudinal de tubería, como en el caso de 5 eje más modelos;

3) Expansión futura: por esta razón, el controlador CNC del modelo de 3 eje tiene el eje de control abierto de software y los conectores abiertos de hardware, en el caso de que los clientes tengan una demanda futura de expansión de la función en 5 eje, de agujeros de corte y bordes inclinados:

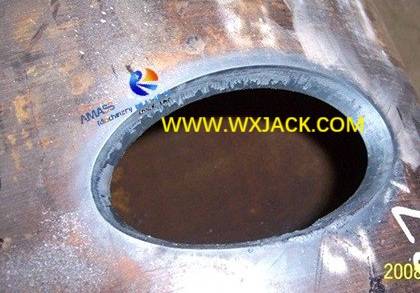

4)  El orificio en forma ovalado con bisel inclinado, que debe cortarse con 5 eje de control CNC : ( Fig.1 )

4.  Desarrollo de fondo de la simple máquina de corte de tubería CNC de 3 ejes:

1) Cada modelo de la familia de productos de la serie CNC-CP CNC Pipe Cutting Machine tiene su personalidad e importancia, que se desarrolló haciendo eco de cierta demanda del mercado, y esto no es diferencia para este modelo ' Configuración básica ';

2) El primer modelo: de hecho, el modelo de 3 eje CNC-CP3-600 es el punto de inicio de toda la familia del producto. Como sabemos, cada vez que el desarrollo del nuevo producto siempre comienza con el tipo más simple con la dimensión más compacta, que representa este modelo;

3) As the earliest model developed in its early stage over 20 years ago, around year 2000, later on, with mature of both hardware and software technique, and growing of carbon steel pipe thermal cutting market, both control axis of CNC and size of workpiece pipe have gone thru increasement in the CNC Pipe Cutting Machine: From 3 Axis to 5 Axis / 6 Axis / 7 Axis , from Φ600mm to Φ1400mm / Φ2000mm / Φ3000 mm modelos;

5.   Aplicación: Hoy en día en 2020, el modelo básico de CNC-CP3-600 no ve un uso extenso. Solo se usa en aquellos sitios de trabajo de tuberías pequeñas de corte rápido sin requisitos adicionales. El modelo tiene más importancia que el uso práctico.

B. Pasos de operación de CNC-CP3-600/L Simple 3 eje CNC Machine Cut Machine:

1.  El accesorio de garra de la abrazadera de tubería en la serie de 3 ejes 600/12 es con Chuck, que se adapta a la fijación firmemente fijada de tuberías de pared delgada de diámetro pequeño sin deformación:

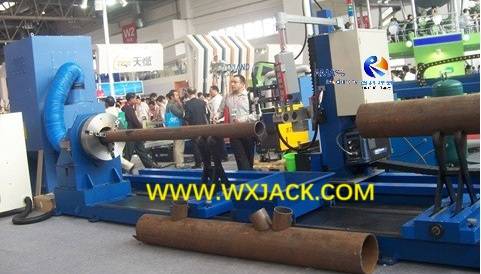

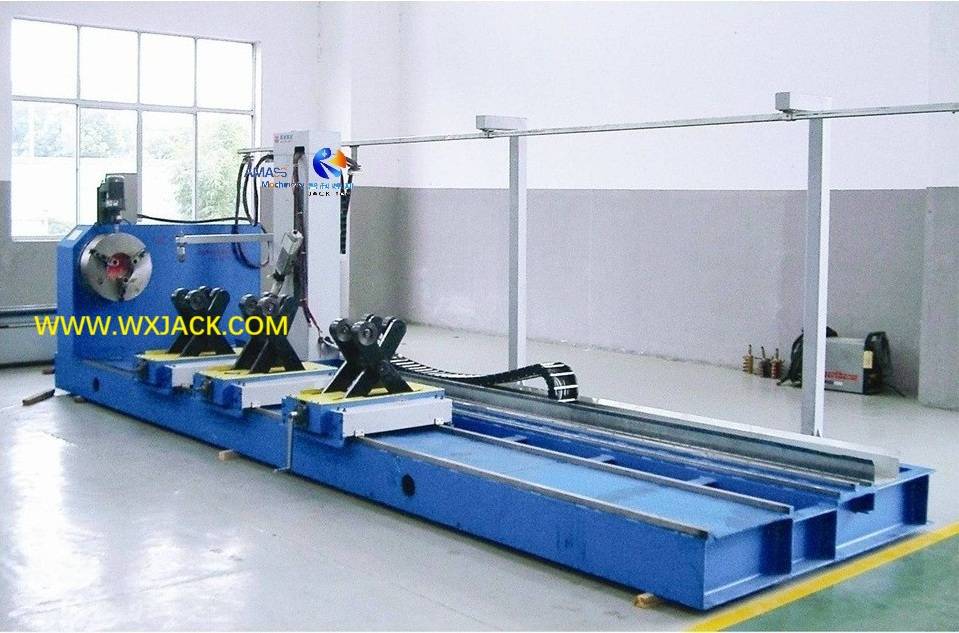

1)  Alejar tuberías pequeñas en la máquina de gato Wuxi, con 3 garras de la mandíbula: ( Fig.2 )

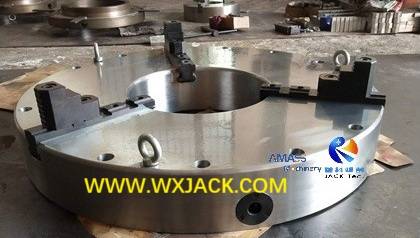

2)  Vista cercana en 3 Jaws Chuck Claw para la abrazadera de tubería: ( Fig.3 )

2.  El eje CNC de la máquina de corte de tuberías CNC de 3 ejes:

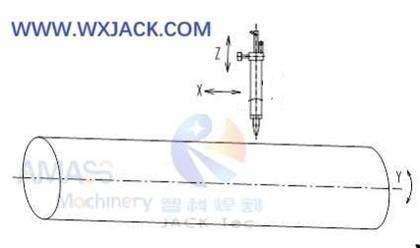

Esto se puede ilustrar con el siguiente boceto: ( Fig.4 )

1) Eje x : la antorcha de corte se puede ajustar a lo largo de la dirección de la pieza de trabajo;

2) Eje Y : la tubería de la pieza de trabajo gira 0° ~ 360 ° , de modo que la antorcha de corte siempre dirige a las 12 en punto en la tubería, durante toda la operación de corte en la máquina;

3) Eje z : la antorcha de corte se puede mover hacia arriba y hacia abajo, de modo que sea adecuado para diferentes diámetros de tubería de la pieza de trabajo;

Con el control anterior de 3 ejes, la máquina corta la tubería en la longitud requerida, sin la función de biselado del ángulo inclinado. Después de eso, se puede soldar con brida, o fabricarse en un complicado conjunto de tubería;

3  .

Para cumplir con la tarea de corte de tuberías en el modelo de 3 eje, la antorcha de corte completa los pasos en la secuencia de:

1)  Mover a lo largo del cuerpo longitudinal de tubería, determinando la longitud del segmento de corte: eje x;

2)  Desciende a la pared externa de la tubería, basada en el diámetro de la tubería, el eje z;

3) Inicie el corte térmico, ya sea combustible de oxígeno o plasma, la tubería gira 360 ° en velocidad lineal de corte ajustable, eje Y;

4.  Aplicable para tuberías pequeñas: para la configuración básica del modelo de control de 3 ejes, la especificación de φ600 mm es el modelo más ajustado. Porque generalmente cuanto más pequeño es el diámetro, el grosor más pequeño de la pared de la tubería, lo que significa menos necesidad en la función oblicua de biselado en las tuberías.

C. Características mecánicas de la máquina CNC-CP3-600/L 3 Eje CNC Cut Machine:

1.  Marco principal mecánico de la máquina de corte de tuberías CNC de 3 ejes:

a)  Característica: esta máquina tiene estructura concisa y abierta . un conjunto de marco principal estacionario de forma L constituye el cuerpo principal de la máquina, con pared lateral vertical y lecho base de larga longitud;

b)  El marco principal mecánico se puede clasificar en 4 secciones principales de:

1)  La pared lateral vertical perpendicular con piso de taller y cama base, instalada con garra de chuck en su medio, sirviendo como unidad de sujeción de sujeción de la tubería de la pieza de trabajo;

2)  El lecho base de larga duración se instala firmemente en el piso del taller. Dependiendo de la longitud de la tubería, hay de 2 a 3 conjuntos de soportes ajustables de ángulo de forma de ' x ' , que pueden moverse a lo largo de la cama base entera, sosteniendo tuberías de manera confiable a lo largo de todo su cuerpo a lo largo;

3)  la dirección longitudinal de tubería que se mueve el carro de la antorcha de corte, que se mueve debajo de la transmisión del motor, en función del punto de corte en la tubería;

4)  El cable de altura y las rejillas deslizantes de los tubos de corte, el transporte de antorcha de corte se instala junto con esta rejilla;

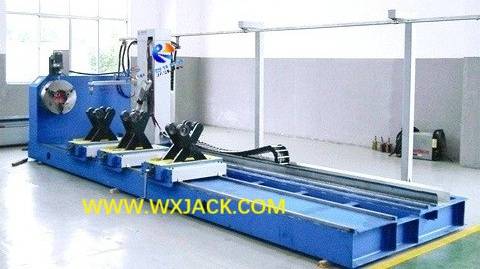

Marco mecánico de Wuxi Jack CNC-CP3-600/L Modelo de 3 eje CNC Cutting Máquina de corte CNC : ( Fig.5 )

2.  Movimiento de la antorcha de corte en la configuración básica3 Máquina de corte de tubería CNC:

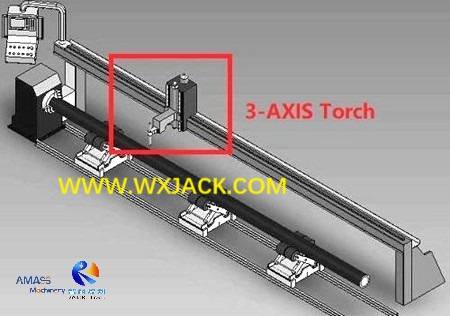

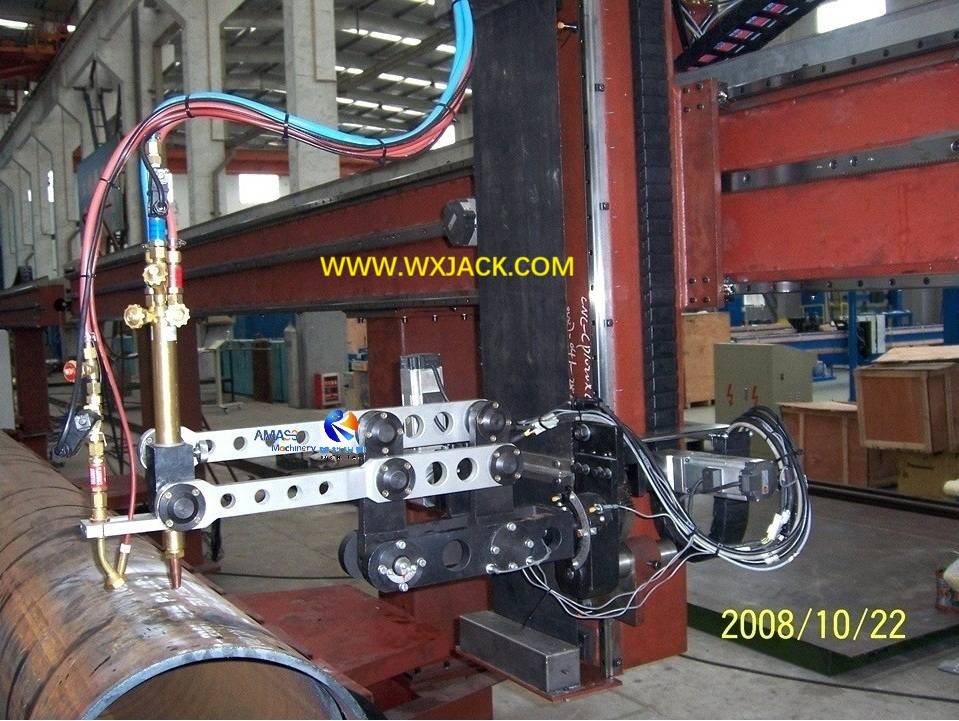

1)  Ilustración de antorcha de corte en una máquina modelo de 3 eje: ( Fig.6 )

2) Ilustrado en el boceto anterior, la antorcha de corte para la máquina modelo de 3 ejes tiene una estructura recta de movimiento vertical hacia arriba y hacia abajo, sin funciones revueltas y de swing.

D. ¿Cuándo elegir la configuración básica de la máquina de corte de tuberías CNC de 3 eje?

1. Para los clientes no necesitan biselado de borde en sus tuberías de diámetro del centro comercial, este modelo de 3 eje CNC-CP3-600/L es la opción adecuada: tiene un precio económico, una fácil operación, instalación de tiempo corto y puesta en servicio, así como un mantenimiento conveniente;

2. Además, debido al diseño modular de la estructura de la máquina de gato Wuxi, y una fácil expansión en la interfaz del sistema de control CNC, incluidos el hardware y el software, esta máquina de modelo de 3 eje de configuración básica está disponible para actualizar más tarde en el control de 5 eje cuando sea necesario cuando sea necesario.;

3.  Ventajas de la máquina de corte de tubería CNC simple de 3 ejes:

Si no es necesario biselarse o bisear en el borde de la tubería, las 2 ventajas más sobresalientes con este modelo de 3 eje son:

1)  Inversión más baja en la compra de la máquina de corte de tuberías CNC:

a)  Reducción de precios: con todas las otras condiciones previas y especificaciones en el mismo nivel, la cita de la máquina modelo de versión de 3 eje es más de USD10,000 más bajo que la de la contraparte de 5 eje;

b)  Aquí 'contraparte ' se refiere a eso, todas las demás especificaciones de la máquina en el corte de tuberías, por ejemplo, el Máx. El diámetro de la tubería, la longitud, etc. están en el mismo rango. Este es el modelo de 5 eje 1400/12 CNC Machine.;

c)  Beneficio financiero: dicha diferencia de precio en 3 eje versus 5 modelos de eje es igual a alrededor de 10 ~ 15% menos de inversión de la máquina;

2)  Trabajo más fácil en la operación de la máquina de corte de tuberías CNC:

A)  Ventaja: la operación del modelo de 3 eje es mucho más simple que el de los modelos de 5 eje y 7 eje;

b)  Puntos fuertes: esto significa que, un período más corto de entrenamiento del operador, tiempo de ciclo más corto en el trabajo diario y menos riesgo de mala operación y mal funcionamiento de la máquina, en la tarea de cumplimiento del corte de tuberías de control CNC;

c)  Costo variable Guardar: combinados juntos, todos estos factores pueden reducir en gran medida el costo del período y la variable de la máquina;

d)  Resumir, bajo la condición previa de satisfacer la demanda del cliente, la máquina modelo de 3 eje es una versión muy rentable y hecha a medida para los clientes.

E. Parámetros técnicos de CNC-CP3-600/L Configuración básica Chuck Claw Oxygen Fuel Plasma 3 Axis Máquina de corte de tubería CNC:
