1 H Beam Welding and Straightening Machine 18

Vídeos de trabajo de la máquina de soldadura de vigas en H Wuxi JACK tres en uno

Revisión rápida sobre el uso potente y extensivo de la máquina soldadora H Beam 3 en 1

1. Tres funciones en un solo equipo: Esta es una máquina para la producción de vigas en H/vigas en T soldadas con funciones integradas 3 en 1: ensamblaje de vigas en H, soldadura y enderezamiento. Las piezas de trabajo producidas (viga H soldada y viga T) cubren una gama completa de tamaños necesarios para el uso de estructuras de acero:
Bosquejo de una viga H soldada producida con una máquina soldadora de vigas H tres en uno: (Fig.1)

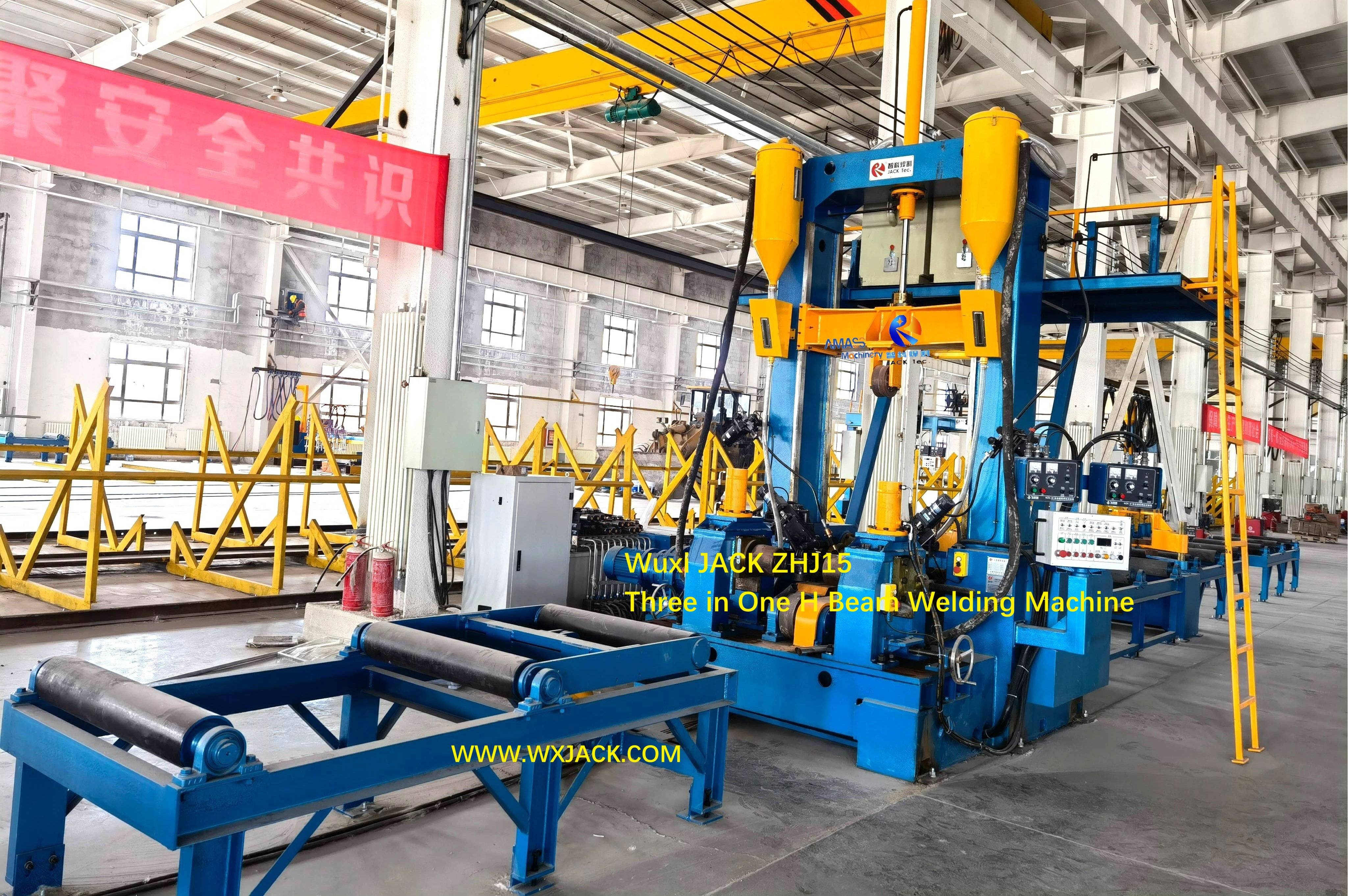

Fig1 Máquina de soldadura de vigas H tres en uno

2. Especificación de la viga H soldada entregada desde la máquina soldadora H Beam 3 en 1:

1) Altura de la pared (alma) de viga H soldada de 150 mm a 2000 mm;
2) Ancho de estante (brida) de viga H soldada de 150 mm a 800 mm;
3) Grosor de la placa de pared y estante de 3 mm a 40 mm, adoptado con diferentes modos de soldadura;
4) Viga H de soldadura con una longitud de 3 ma 15 m;

3. Pasos principales del proceso para la fabricación de vigas en H en una máquina soldadora de vigas en H tres en uno:

A continuación, 4 fotografías muestran los pasos principales de la fabricación de una viga H soldada, desde tiras de acero hasta una viga T soldada WIP (trabajo en proceso) y, finalmente, una viga H soldada terminada:

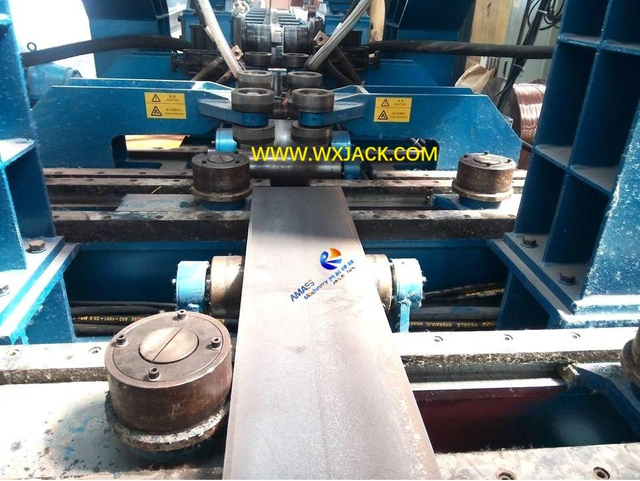

Fleje de acero cargado en la mesa de rodillos del transportador de entrada

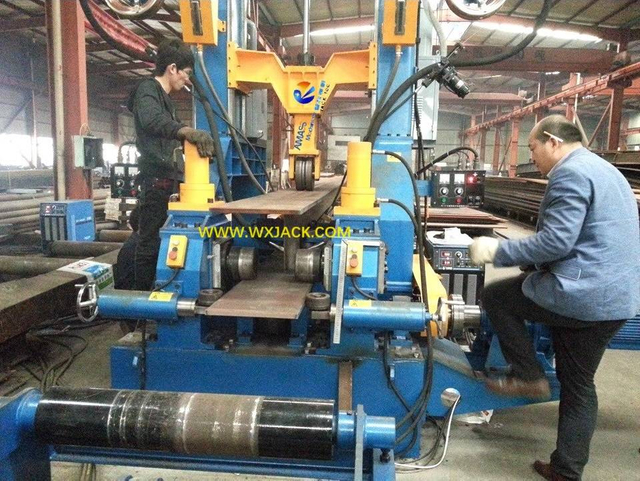

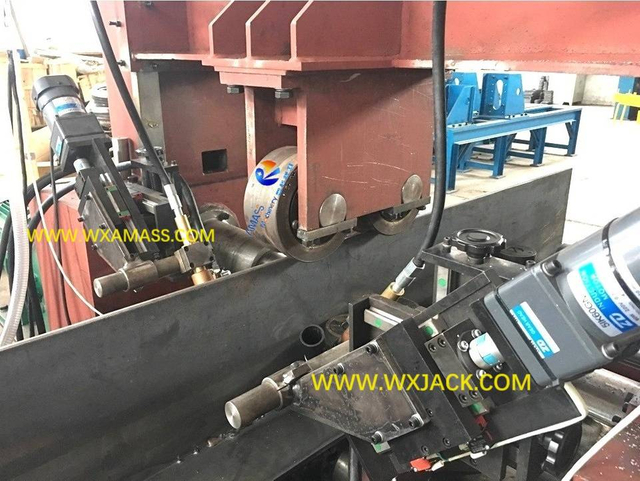

Enderezamiento de soldadura del conjunto de vigas en T

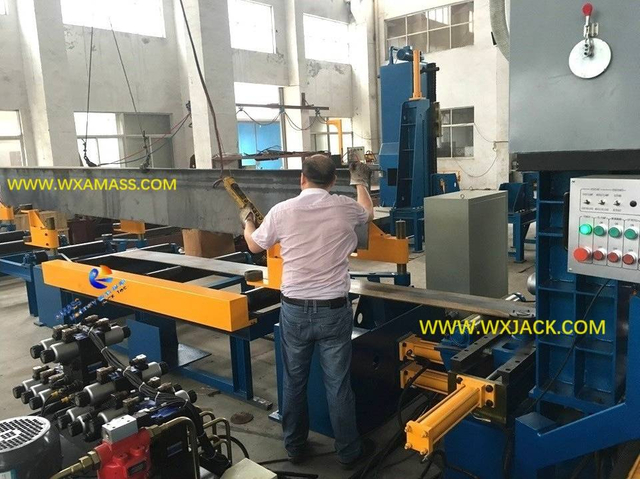

Cargue la segunda pieza de brida y cárguela en una viga en T soldada invertida de 180°.
Fabricación terminada de viga H soldada: con enderezamiento de soldadura de ensamblaje
4. Máquina de gran valor para los clientes: La máquina soldadora H Beam 3 en 1 sustituye la línea de producción tradicional de vigas H con un único equipo multifuncional, lo que reduce el presupuesto de inversión y el costo variable en más del 60%: un verdadero beneficio financiero;

5. Modos de soldadura en máquina soldadora de vigas H 3 en 1 con función integral:

1) Modo de soldadura convencional es SAW (soldadura por arco sumergido), para fabricar vigas en T / vigas en H soldadas con un espesor de brida y alma generalmente de 10 mm y no superior a 40 mm;
2) Modo de soldadura suplementario es CO2 GMAW (Soldadura con protección de gas), para fabricar vigas en H de ala y alma de menor espesor, desde 3 mm y hasta no más de 10 mm.
