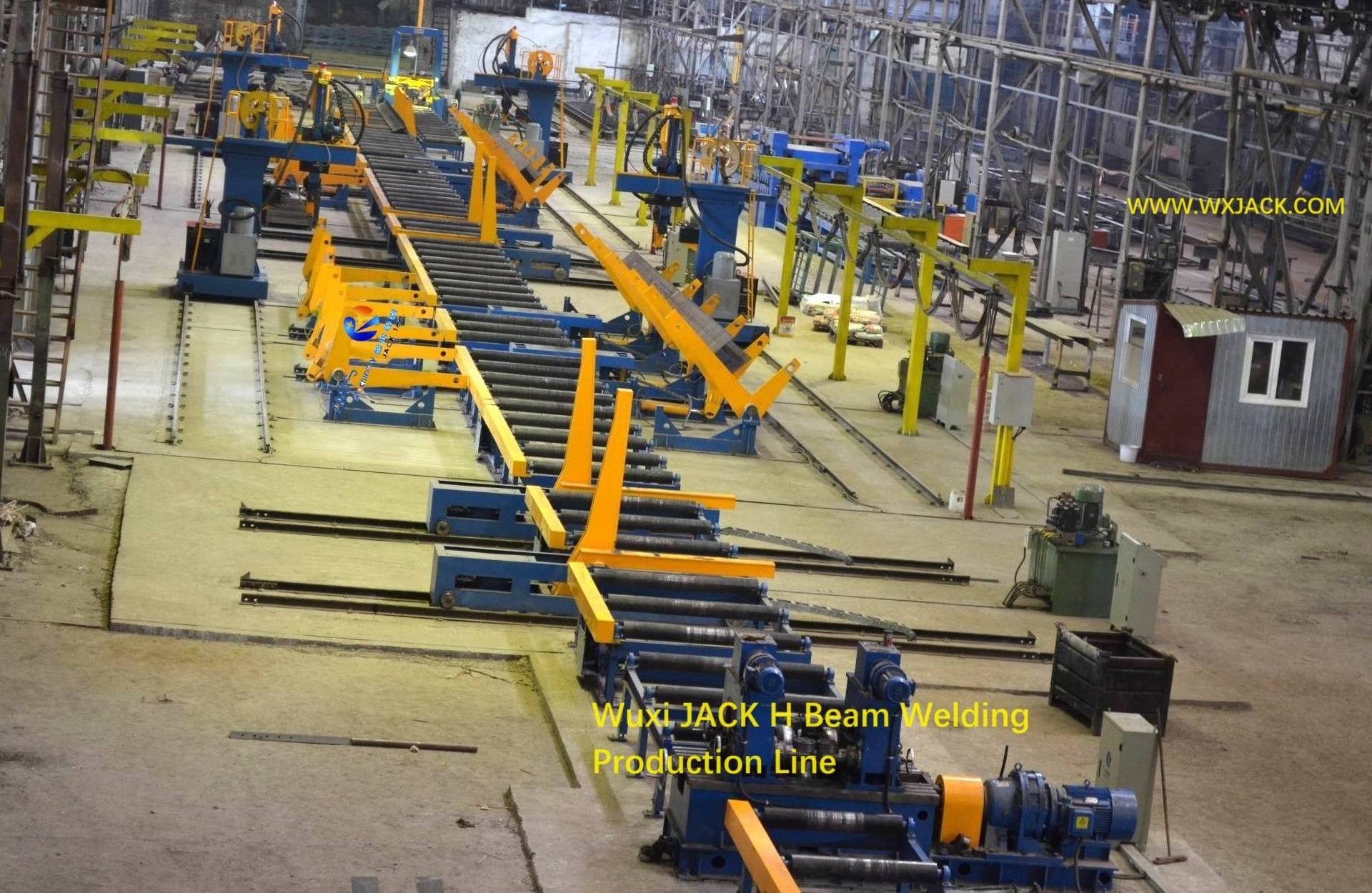

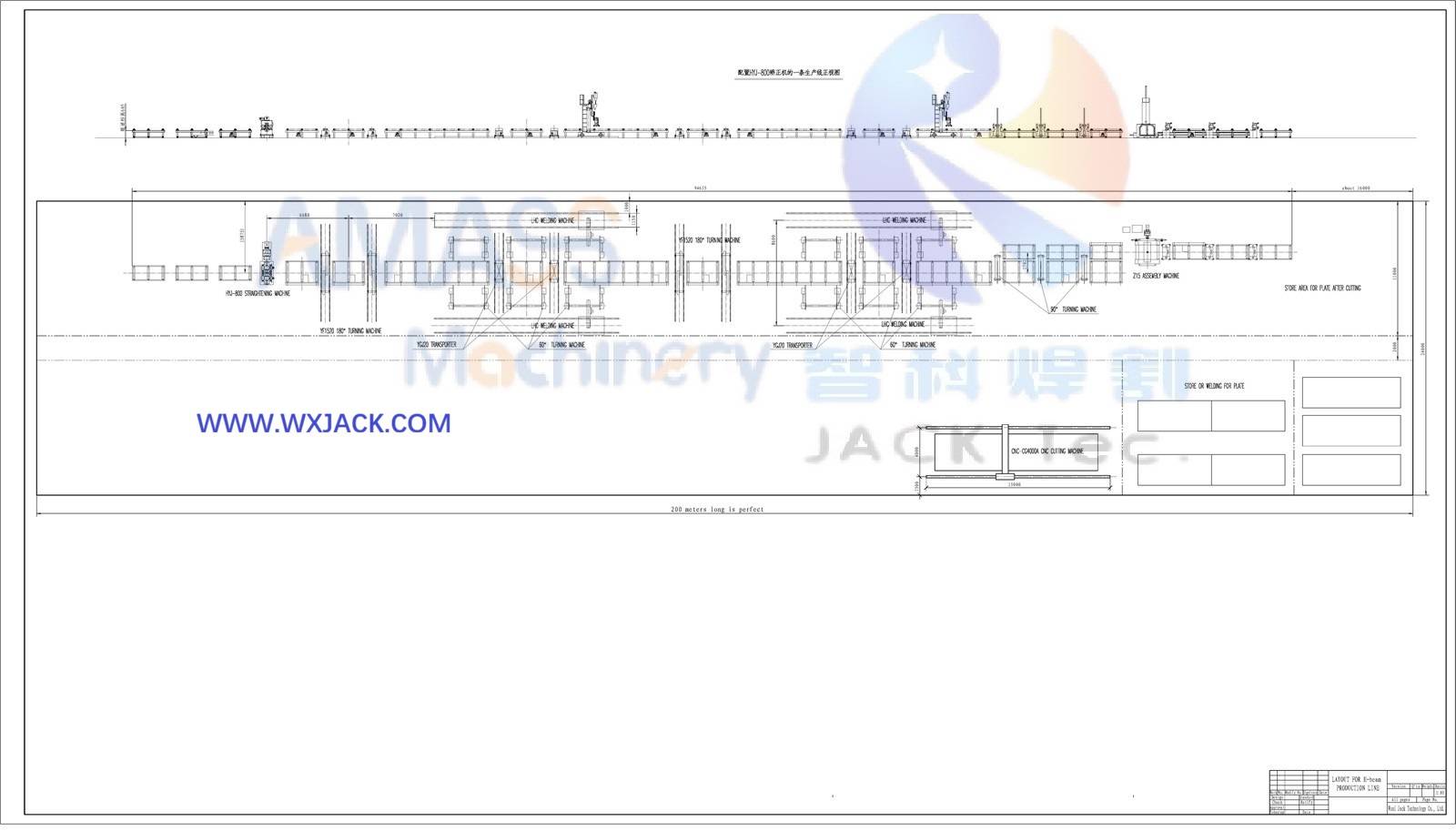

1 H Beam Welding Production Line 6 DSC_0383

Línea de producción de soldadura de vigas IH automática y semiautomática Wuxi JACK,

Producción de estructuras de acero grandes y pesadas con máquinas de soldadura SAW para vigas en H flexibles

4 formas principales de producción con una máquina de vigas en H adecuada

Como proveedor profesional de líneas de producción de vigas en H con una sólida acumulación técnica y 20 años de experiencia desde el año 2009 al 2026, Wuxi JACK propone 4 soluciones para soldar la producción de vigas en H, según las preferencias del cliente y el objetivo comercial:

1. Línea de producción automática de soldadura de vigas IH:

1) Soldadura de vigas H : Hay 4 juegos de máquina soldadora SAW de vigas H modelo LHC , que forman una zona de soldadura por arco sumergido y sueldan una pieza de costura de soldadura consecutivamente. La soldadura en ángulo de 45° garantiza una altura de la costura de soldadura superior a 12 mm y una fusión suficientemente profunda. La viga H se coloca en un equipo hidráulico con rotación de 60°;
2) El giro de la viga H y el movimiento entre las estaciones de trabajo se implementan automáticamente con una máquina con rotación de 60° / 90° / 180° , carro móvil y elevador de 120 m a 240 m, , transportador independiente , sin necesidad de grúa aérea. Los operadores trabajan de forma segura, simplemente gestionan y vigilan el proceso de producción;
3) Adecuado para producir vigas en H de tamaño mediano a pesado con alta automatización: altura del alma de hasta 2000 mm, espesor de brida de 80 mm;
4) Todas las máquinas de toda la línea generalmente provienen del mismo proveedor de la línea de producción de vigas en H, en diseño al unísono, conveniente para la instalación, puesta en servicio, interconexión de los equipos de la línea y servicio diario;
5) Todas las operaciones en el proceso de producción de vigas H son automáticas, especialmente los pasos principales de: ensamblaje de vigas H y 2 soldadura por puntos de CO, soldadura SAW, enderezamiento de bridas, volcado, volteo y movimiento;

2. Línea de producción semiautomática de soldadura de vigas IH:

1) Máquina de Vigas en H : Mantiene los 3 tipos de equipos básicos:
a) Máquina de Ensamblaje de Vigas en H;
b) Máquina soldadora SAW de viga H;
c) Máquina enderezadora de vigas en H;
De diferentes modelos y cantidad, flexibles;
2) El giro y movimiento de la viga H se realiza principalmente mediante grúas aéreas, de 2 a 3 juegos, con capacidad de carga de 10 a 20 toneladas;
3) La máquina soldadora SAW de viga H se selecciona con marco de pórtico modelo LHA ​​o marco en T abierto modelo LHT . Dependiendo del TAKT esperado, se implementan uno o dos conjuntos;
4) Rara vez o sin transportadores, carros de movimiento entre estaciones de trabajo , con grúas de viaje encima. Por lo tanto, el diseño y la instalación de las máquinas de vigas en H durante el ensamblaje, la soldadura SAW y el enderezamiento son relativamente flexibles;
5) Aplicable para producir vigas en H grandes y pesadas con una altura de alma de hasta 3000 mm , , espesor de brida de 100 mm, , límite elástico de 345 MPa o incluso 485 MPa;
6) Los operadores deben tener mayores habilidades que en la línea automática, , incluido conocimiento de soldadura, ser capaces de 2 realizar soldadura por puntos manual de CO durante el ensamblaje de vigas H y soldadura de reparación en SAW; Cumplir con las normas de seguridad; Competente en el funcionamiento de grúas viajeras;

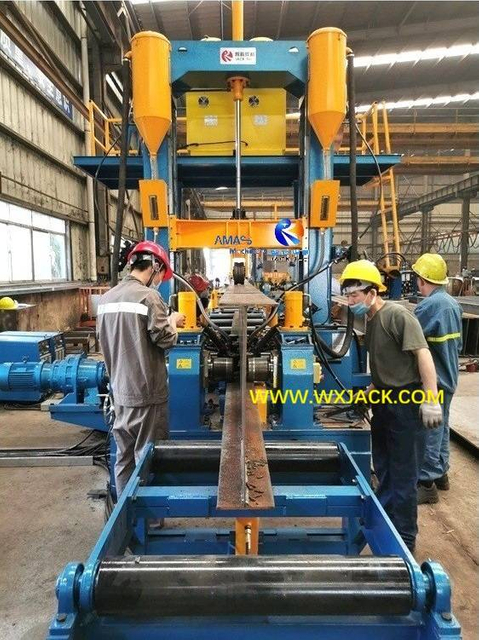

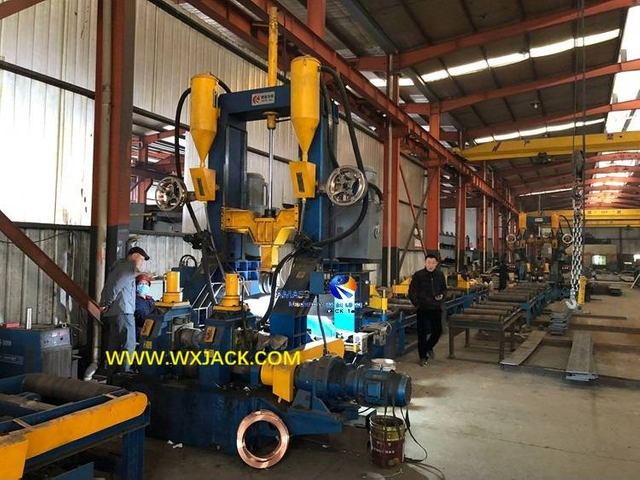

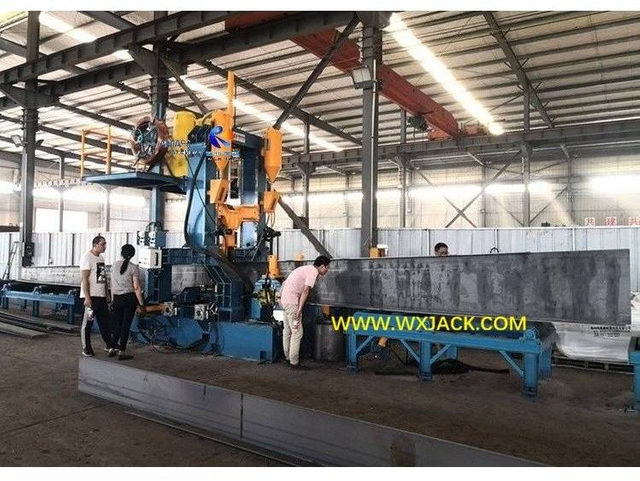

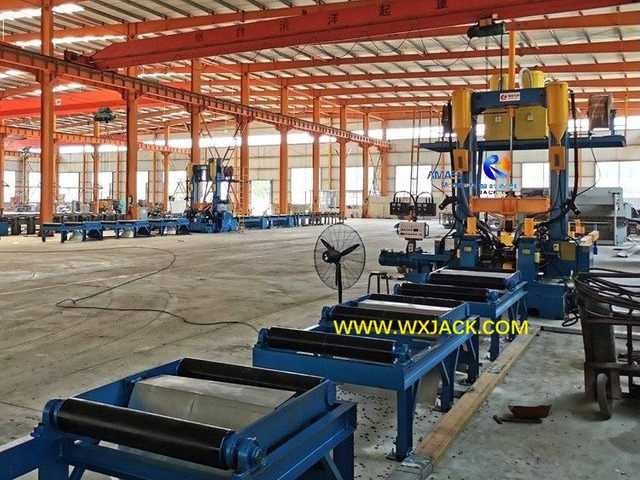

3. Máquina de soldadura con sierra de viga H 3 en 1 de un solo equipo:

1) El otro nombre : Máquina integral enderezadora y soldadura de ensamblaje de vigas en H 3 en 1, o Máquina de fabricación de vigas en H 3 en 1;
2) Característica : Un conjunto de esta máquina integra 3 funciones principales de la fabricación de vigas H: ensamblaje de bridas y alma/soldadura SAW/enderezamiento de bridas;

3) Técnica de soldadura en máquina de vigas H 3 en 1:

a) Elimina 2 la soldadura por puntos de CO durante el ensamblaje de la viga H;

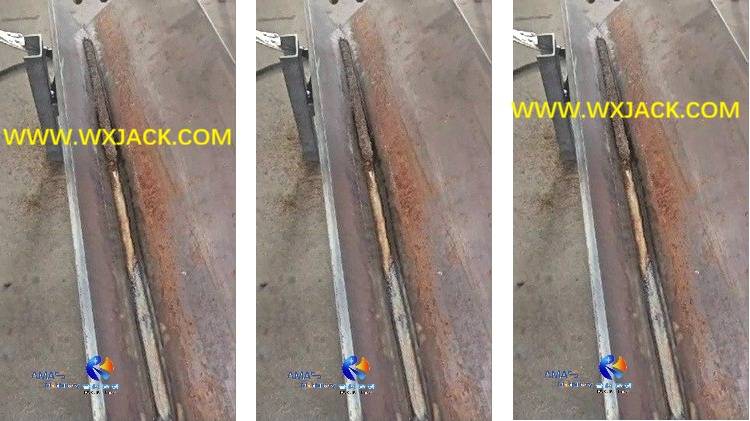

b) La soldadura SAW está en la posición de soldadura por puntos de 0°: una sola pasada de la punta de soldadura ≦10 mm, la corriente de soldadura no debe ser demasiado alta (≦1000 A para SAW de arco simple): O bien, el flujo de soldadura fluirá alrededor, causando una costura de soldadura inferior;
c) Se aplica una sola pasada de soldadura para fabricar bridas con un espesor ≦ 20 mm;
d) Para fabricar bridas de vigas H con un espesor ≧ 20 mm, haga que la viga H pase por la máquina de vigas H 3 en 1 2 veces o suelde la viga H con el único propósito de la máquina soldadora SAW de vigas H modelo LHA ​​o LHT: soldadura de filete de 45°;
4) Por lo tanto, esta máquina es especialmente adecuada para producir vigas en H de soldadura ligera a media;

5) Ventajas de la máquina de vigas H 3 en 1:

Ahorra entre un 50 % y un 60 % del coste total en:
a) Costo del período: Presupuesto de inversión en máquina, superficie del taller;
b) Costo variable: Costo diario de funcionamiento, consumibles, electricidad, unidad auxiliar, costo laboral;
c) Mayor productividad, reduciendo entre un 40% y un 50% el tiempo de ciclo;

4. Línea de fabricación de vigas H compuesta por 2 juegos de máquina soldadora SAW de vigas H 3 en 1:

1) Línea compacta y simplificada: desde que se lanzó al mercado la máquina de vigas H 3 en 1, surgió un tipo de línea de fabricación altamente eficiente, con el fin de aumentar la eficiencia de producción de vigas H. Está compuesto por:
a) 2 juegos de modelos PHJ o ZHJ tres en una máquina de soldadura SAW de viga H;
b) 1 juego de máquina volcadora de 90° con accionamiento hidráulico estacionario, compuesto por 3 juegos de bastidores volcadores, entre los 2 juegos de máquina;
2) Disposición de producción: de esta manera,
a) la pieza de trabajo (viga H) pasa por toda la línea de fabricación,
b) En el primer conjunto de máquina de vigas H 3 en 1, se fabricarán y aplanarán 2 piezas de su costura de soldadura;
c) Luego, la viga H se gira 90° en la estación intermedia de la máquina hidráulica con rotación de 90° y se envía hacia el segundo conjunto de máquinas;
d) Las otras 2 piezas de costuras de soldadura en la viga H se fabricarán en el segundo juego de máquina de vigas H 3 en 1;
3) Ventajas: En comparación con la línea de producción de soldadura de vigas en H automática y semiautomática convencional, esta línea de fabricación de vigas en H 3 en 1 tiene una menor inversión, dimensiones generales compactas, estructura simple, alta eficiencia, alta automatización, flujo de proceso fluido y disposición de producción flexible.

Especificaciones de la línea de producción de soldadura de vigas H automática/semiautomática Wuxi JACK, máquina de soldadura SAW de vigas H 3 en 1

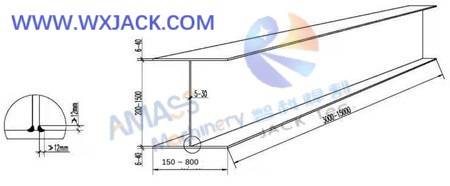

Boceto en sección transversal / vista completa de la viga H: ( Fig.1, 2 ) Soldadura
Línea de producción de soldadura de vigas Fig1 H 2 Máquina de fabricación de vigas Fig2 H
de filete de 45° ( izquierda ) versus soldadura plana de 0° ( derecha ) en la viga H Soldadura SAW: ( Fig.3, 4 )

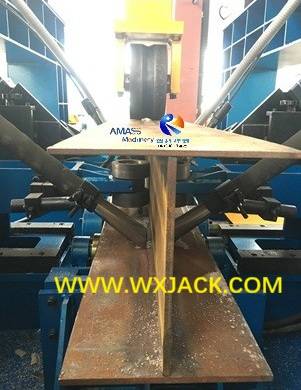

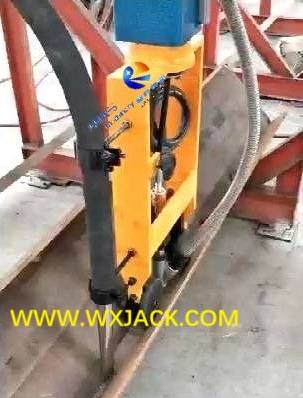

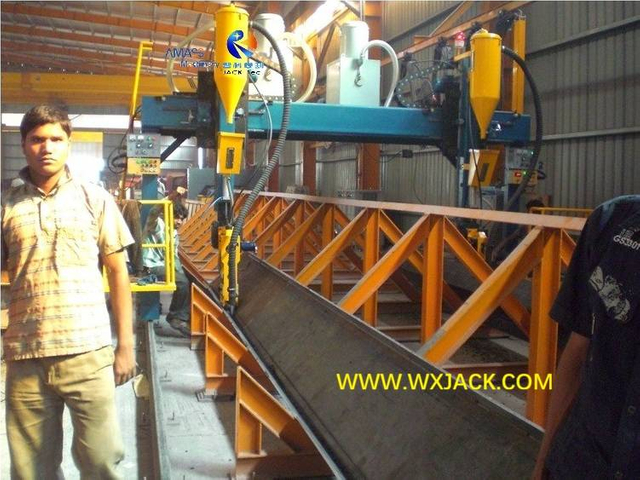

Máquina de soldadura SAW de viga H Fig3 Máquina de soldadura SAW de viga H Fig4 3 en 1 16
  Línea de producción de soldadura de vigas H Máquina de soldadura SAW de viga H 3 en 1
  Línea automática Línea Semiautomática
Altura del alma H 150-1500/1800/2000 mm 150-1500/1800/2000/ 3000 mm 100/ 150- 1000/ 1200/ 1500/ 1800/ 2000 mm
Espesor web a 5-32/ 60 mm 5-32/ 70 mm 5-32mm
Ancho de brida B 200-800/ 1000 mm 150/ 200- 800 mm
Espesor de brida t 6-40/50/60/70/80/ 100 mm 3- 10/ 16/ 20/ 40 mm
H Longitud del haz l 4.000- 12.000/ 15.000 mm
Límite elástico del material de la viga H 235/ 345/ 485MPa 235/345MPa
Máx. Peso de la viga H 20 toneladas
Rotación y movimiento de vigas H Equipo de volcado hidráulico Carro para Desplazamiento y Elevación; Transportadoresde 60° / 90° / 180° ; Grúa de viaje; Equipo de vuelco hidráulico de 180° Equipo de vuelco de 90° ;
Grúa de viaje
H máquina de ensamblaje de haz H Z15/Z18/Z20 Z15/Z18/Z20/ Z30 Equipo único de
máquina de viga H 3 en 1.
Máquina de soldadura de sierra de viga H LHC, 4 series LHA/ LHT, 1 a 2 series
H máquina de alisado de haz h Motor de accionamiento HYJ40/ HYJ800;
Accionamiento hidráulico YTJ40/ YTJ50/ YTJ60/ YTJ80
Modo de soldadura SAW Soldadura en ángulo de 45° , arco simple/arco doble/ arco tándem Soldadura plana a 0° , arco simple/arco doble/ arco tándem

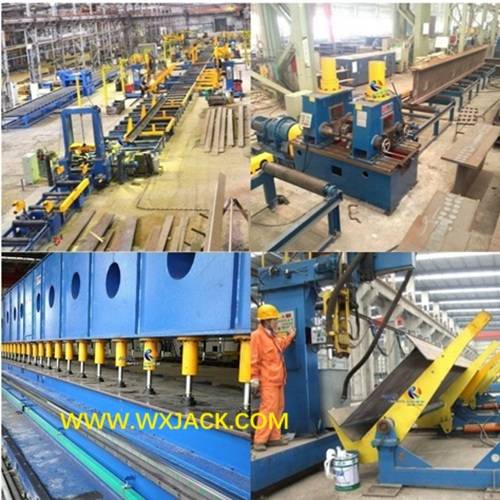

Máquinas de la línea de producción de soldadura de vigas Wuxi JACK H, máquina de soldadura SAW de vigas 3 en 1 y línea de fabricación

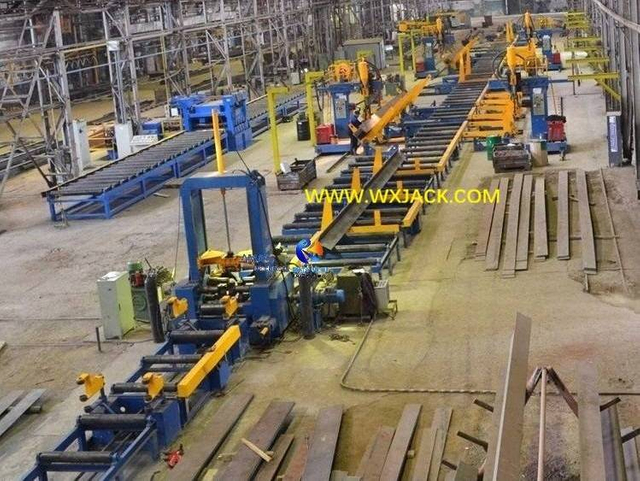

1. Máquinas de la línea de producción de soldadura de vigas en H automática y semiautomática Wuxi JACK:

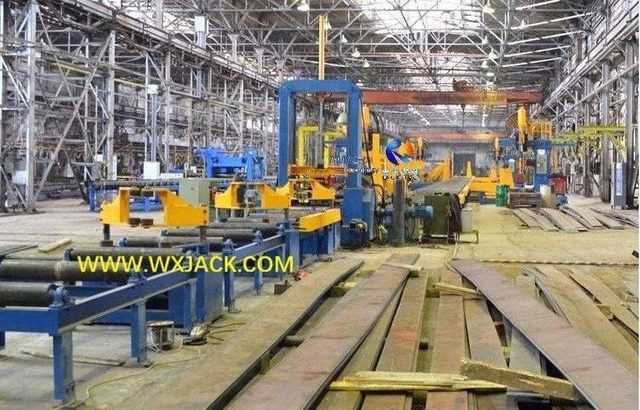

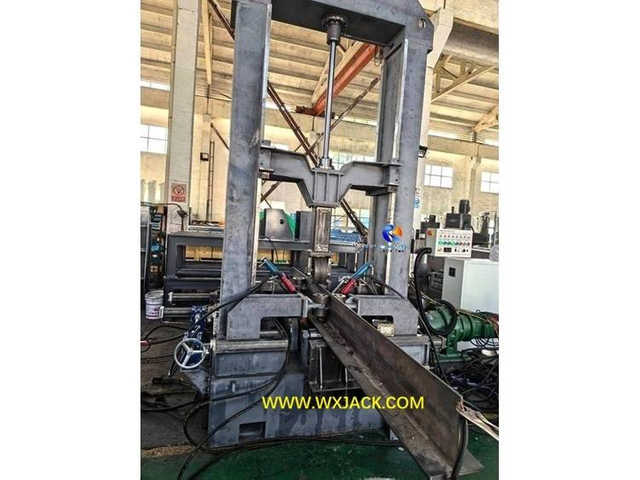

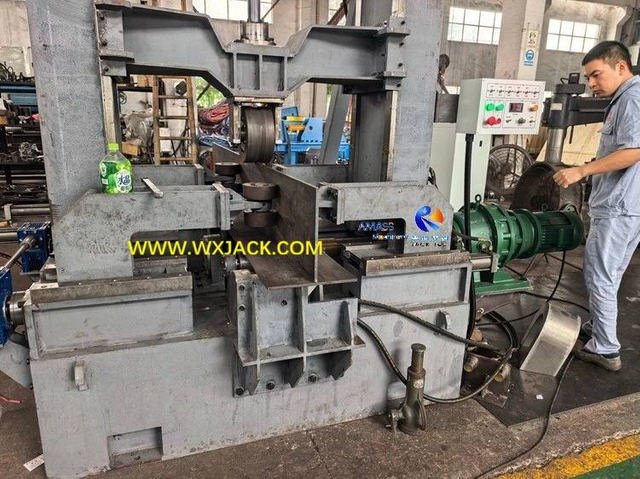

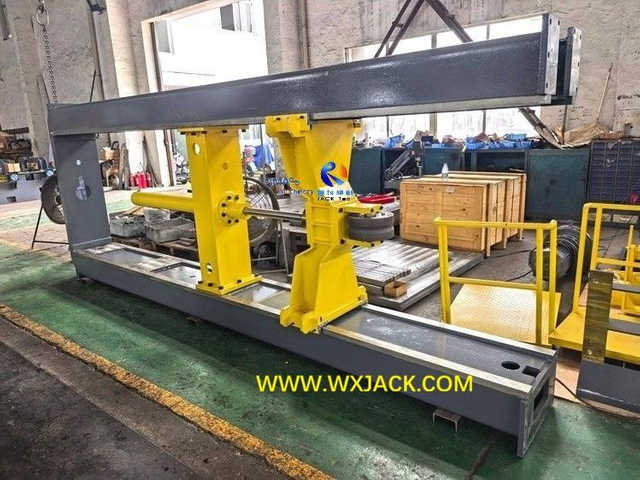

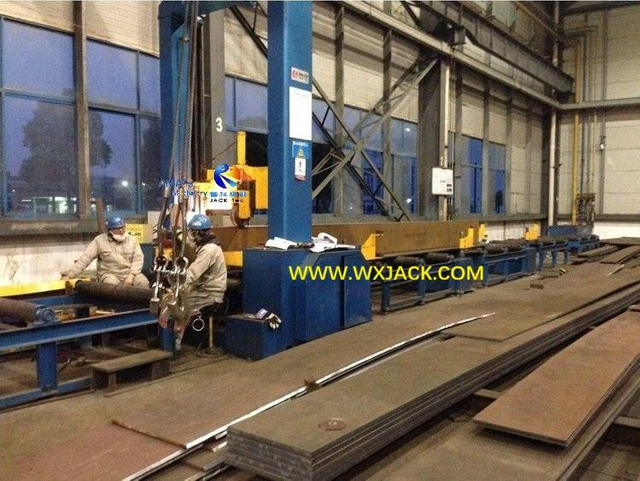

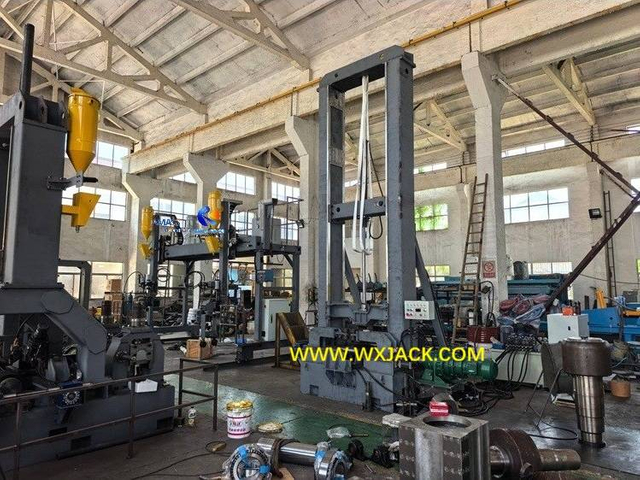

Máquina ensambladora de vigas Z15 H, con 2 soldadura automática por puntos de CO

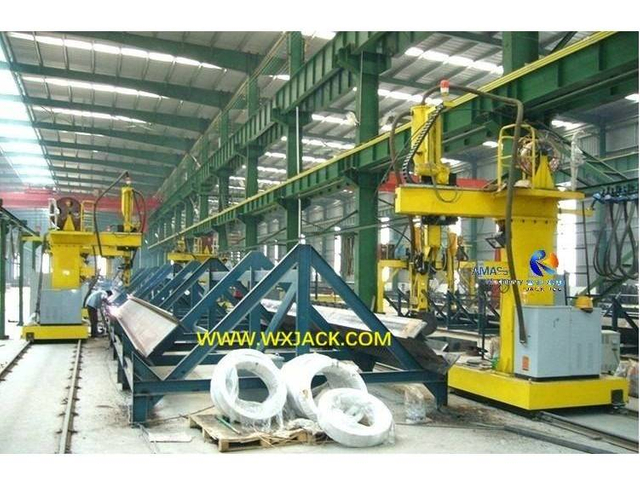

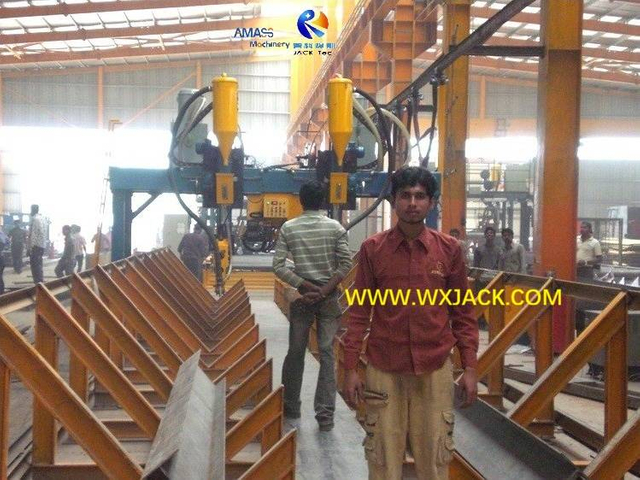

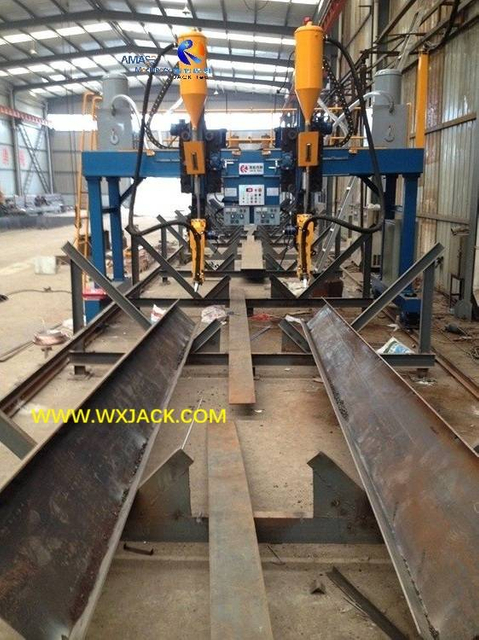

Máquina de soldadura SAW LHA H Beam en línea semiautomática

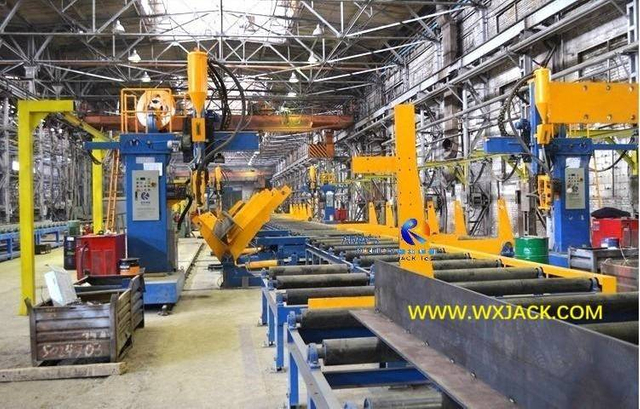

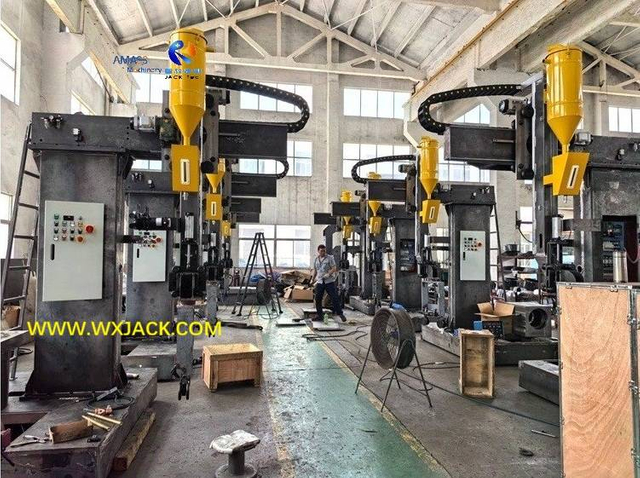

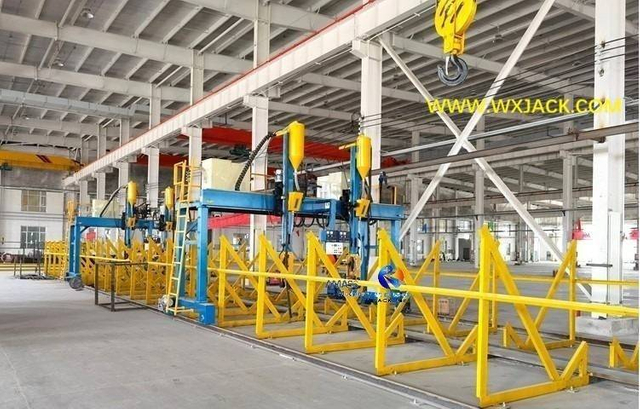

4 juegos de LHC en línea automática

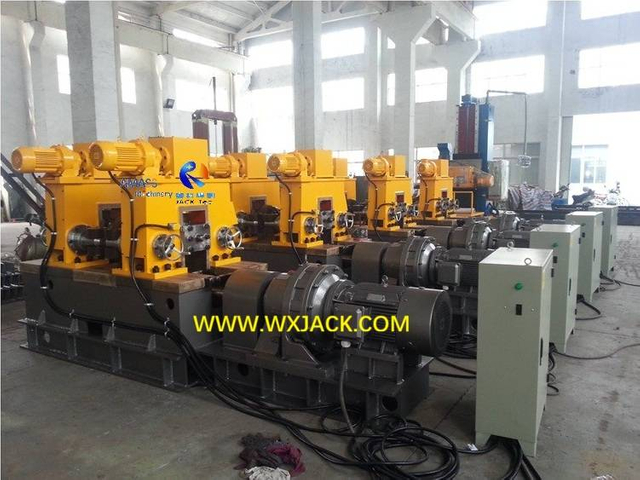

HYJ40 / 800 máquina enderezadora de vigas H con motor

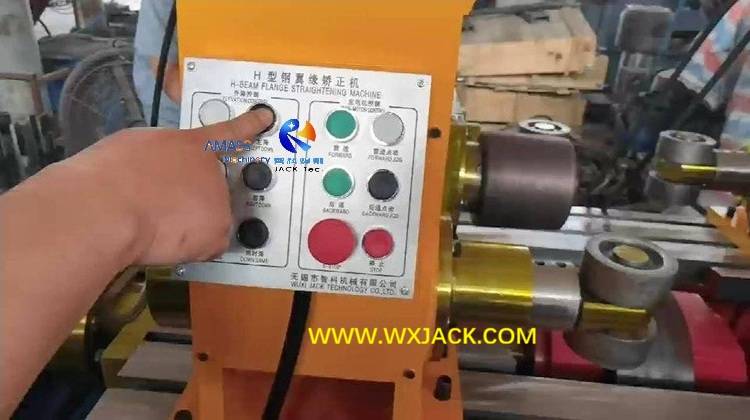

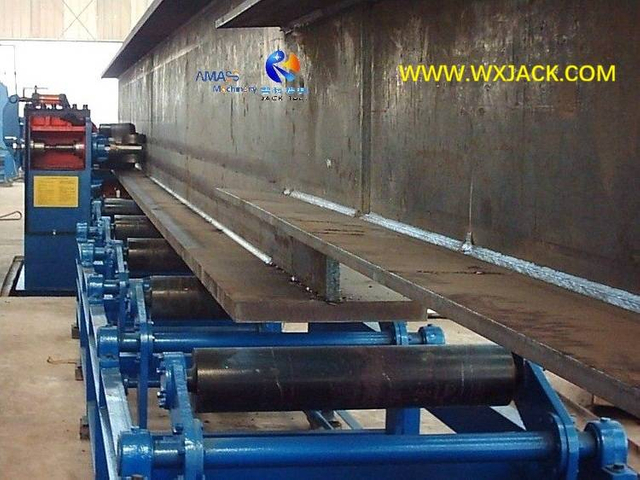

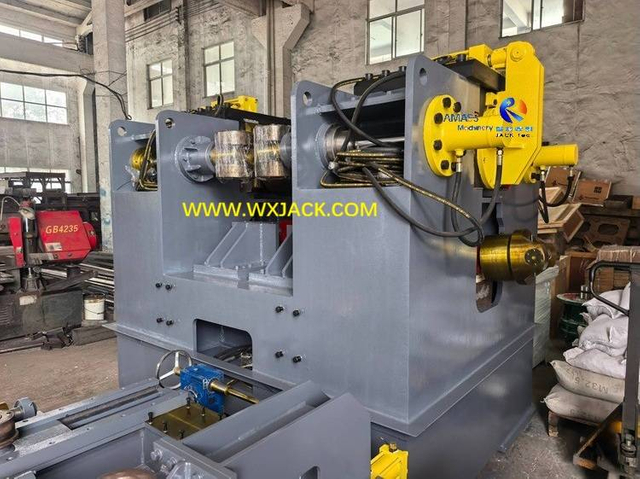

Máquina enderezadora de vigas H con accionamiento hidráulico YTJ80

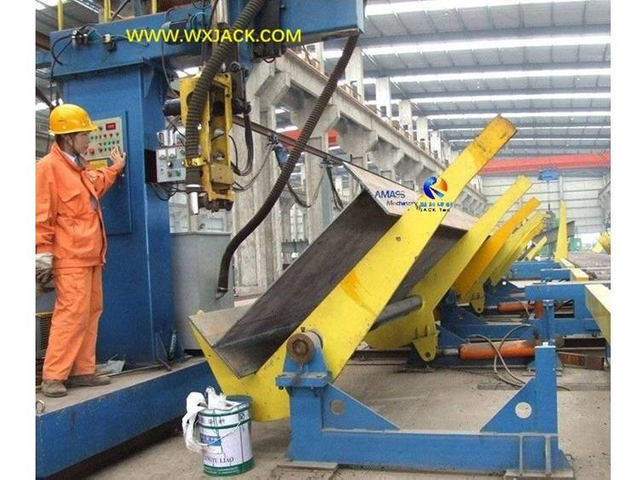

Máquina con accionamiento hidráulico de rotación de 60° en la estación de soldadura SAW de la línea automática

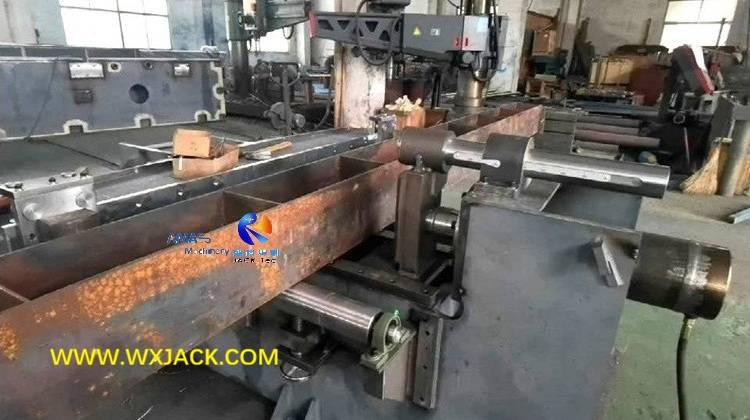

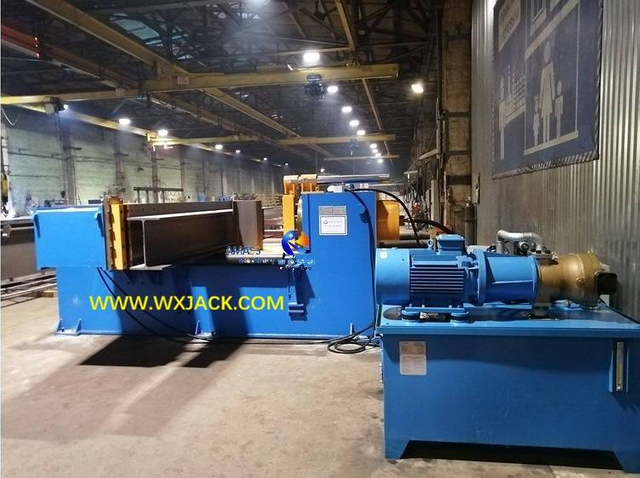

Máquina enderezadora longitudinal de prensa horizontal de viga HJ300 BOX H

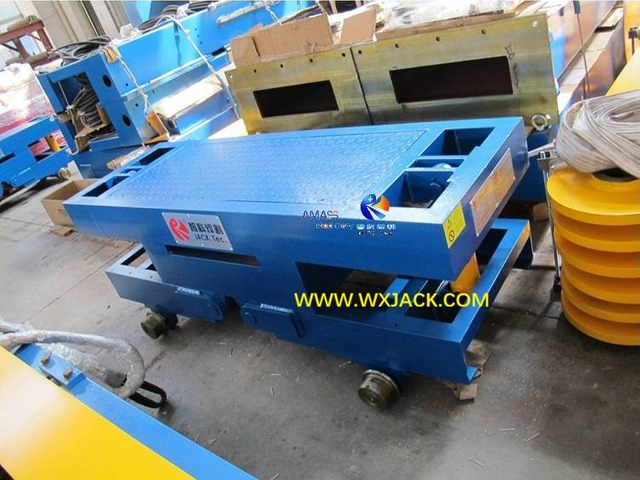

YGJ15 / 20 Carro de elevación y desplazamiento con viga BOX H de accionamiento hidráulico

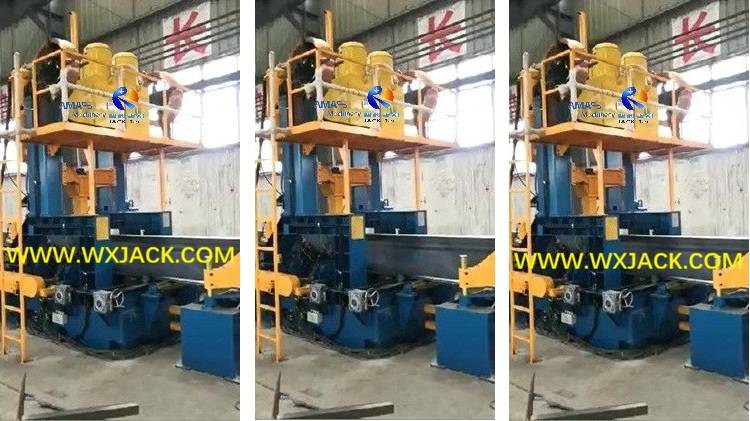

2. Máquina de soldadura y línea de fabricación de sierra de viga H 3 en 1:

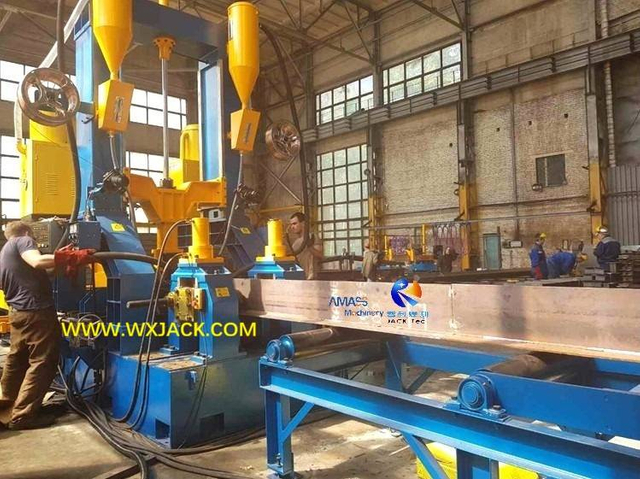

PHJ15 en funcionamiento en las instalaciones de un cliente de Europa del Este

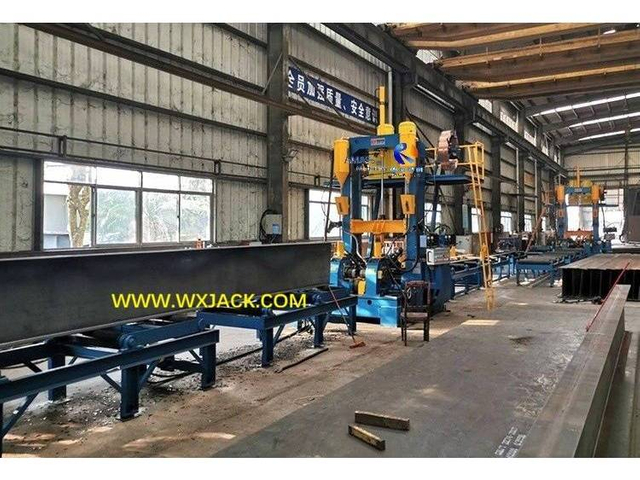

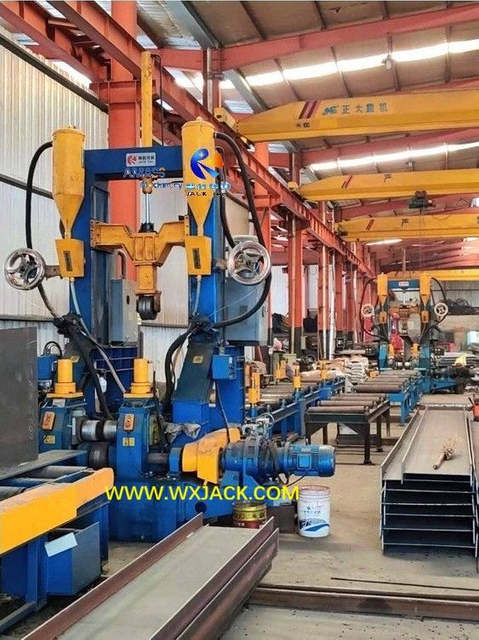

Línea de fabricación de vigas en H 3 en 1 compuesta por 2 juegos de PHJ18 y una máquina hidráulica con rotación de 90°
PHJ20 (para la altura máxima del alma de la viga H: 2000 mm) fabrica en una viga H cónica , menos de 8°
Se están instalando 2 juegos de ZHJ15 en el nuevo taller

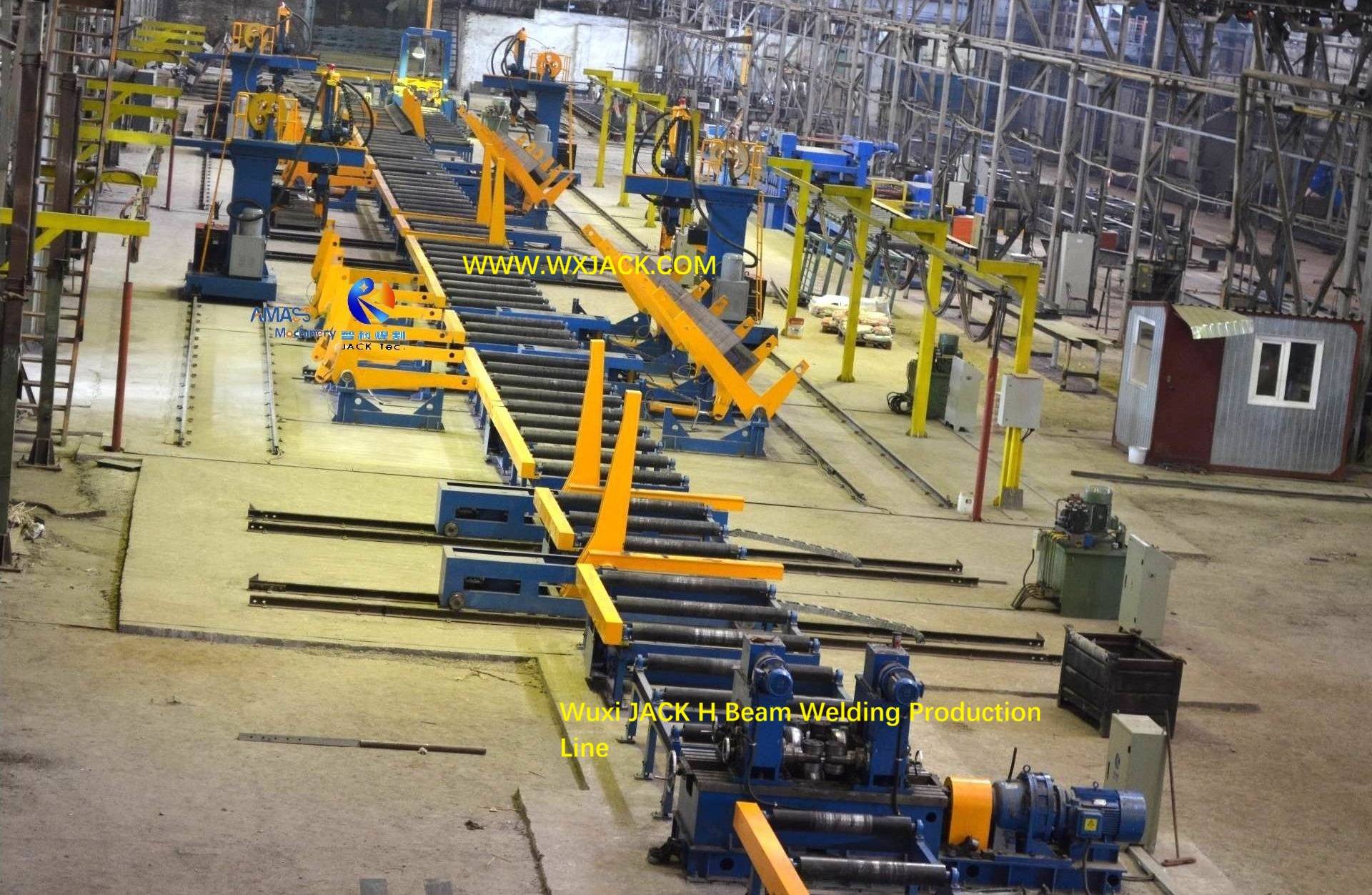

Línea de producción de soldadura de vigas en H recién producida por Wuxi JACK en los años 2025 y 2026

Tendencia del mercado: desde enero de 2025 hasta septiembre de 2026, la demanda de los clientes de la máquina de vigas en H se puede resumir como:
1) La máquina de fabricación de vigas en H 3 en 1 crece gradualmente y se estabiliza, después de varios años de aumento de ventas;
2) La línea de producción de soldadura de vigas H ha aumentado considerablemente la demanda del mercado, incluidas líneas automáticas y semiautomáticas, bajo la tendencia actual de producir vigas H grandes y pesadas hechas a medida más diversificadas;
En este campo, Wuxi JACK, el renombrado proveedor chino de líneas de producción de vigas H, ofrece resultados satisfactorios:


1. Línea de producción de soldadura de vigas en H totalmente automática Wuxi JACK en los años 2025 y 2026:

1) Resumen comercial:
a) De marzo a agosto de 2025, Wuxi JACK produjo y exportó dos líneas y media automáticas. Aquí, la ' mitad ' se refiere a ningún equipo hidráulico de volcado de vigas en H, carro de elevación y desplazamiento, solo mantiene las máquinas de vigas en H primarias en ensamblaje/soldadura SAW/enderezamiento de bridas;
b) En mayo y junio de 2026, Wuxi JACK fabricó y exportó la tercera línea de producción automática de soldadura de vigas en H al mismo cliente;
2) Especificaciones de la viga H: ( Fig.1 )
Fig1 Línea de producción de soldadura de vigas H 2
a) Ancho de brida B: 150- 1000 mm
b) Espesor de brida T: 6- 100 mm
c) Altura del alma H: 200- 1500 mm
d) Espesor del alma A: 6- 60 mm
e) Longitud de la viga H L: 4000- 15000 mm

3) Configuración de la máquina soldadora SAW de viga H:

a) 4 juegos de modelos LHC en cada línea automática, en la estructura de un carro móvil motorizado con brazo extensible aéreo;
b) Doble accionamiento en movimiento del carro, en el inversor de CA controlado continuamente velocidad de soldadura SAW;
c) Cada conjunto de LHC está equipado con una fuente de alimentación SAW ZD7-1600 DC y ZDE7-1200 AC SAW, que ofrece el modo de soldadura Tandem Arc SAW , con alambre SAW sólido de Φ3,2 mm – Φ5,0 mm ;


4) Unidades logísticas en la línea de producción automática de soldadura de vigas en H:

a) Equipo de vuelco de 90° con accionamiento hidráulico estacionario en la estación de montaje;
b) Equipo de vuelco de 60° con accionamiento hidráulico móvil en la estación de soldadura SAW;
c) Equipo de vuelco de 180° con accionamiento hidráulico móvil motorizado en la estación de enderezamiento de bridas;
d) YGJ15 / 20 Carros elevadores y de desplazamiento de vigas H de accionamiento hidráulico entre las 4 estaciones de soldadura SAW;
e) Transportadores independientes de 240 m de longitud :
Máquina automática de ensamblaje de vigas en H Z15 , con fuente de energía para soldadura MEGMEET MIG de 350A
12 juegos (para 2 líneas automáticas y media) de máquina de soldadura SAW de viga en H modelo LHC que se producen en lotes
Máquina enderezadora de vigas en H hidráulica YTJ80 , enderezadora con un espesor de brida de 100 mm y un límite elástico de 345 MPa

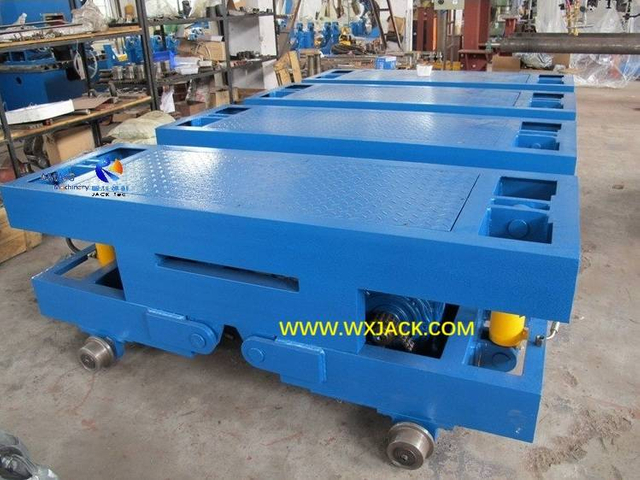

YGJ15 / 20 Carro de viaje elevador hidráulico con viga H

2. Línea de producción semiautomática de soldadura de vigas en H grandes Wuxi JACK en el año 2026:

1) Especificación de viga H: El cliente planea producir viga H soldada de máx. 3000 mm de altura del alma , 80 mm de espesor de ala , 1000 mm de ancho de ala ;
2) A principios de junio de 2026, el cliente seleccionó a Wuxi JACK como proveedor de la línea de producción de vigas H en este proyecto;


3) Informe técnico sobre la línea de producción semiautomática de soldadura de vigas en H grandes:

a) Máquina ensambladora de vigas H : modelo Z30, capaz de ensamblar sobre alma de vigas H con máx. altura de 3.000 mm; El montaje de bridas y alma es automático; La soldadura por puntos con CO 2 está en modo manual, la fuente de alimentación de soldadura MIG correspondiente no está en el rango de suministro de la máquina;
b) Máquina de soldadura SAW de vigas H : modelo LHA, capaz de realizar soldadura SAW en vigas H con máx. altura del alma de 2.000 mm, espesor del ala de 80 mm de espesor. Adoptado con (1600 A CC más 1200 A CA) ; arco en tándem SAW Por lo tanto, para soldar en vigas H con una altura del alma en el rango de 2000 mm a 3000 mm, se debe operar manualmente;
c) Máquina enderezadora de bridas de vigas en H hidráulica , modelo YTJ80, el modelo más grande en enderezamiento de bridas, con mayor capacidad;
d) El giro y movimiento entre estaciones de Viga H (0°- 45°- 60°- 90°- 180°) es mediante puentes grúa, con capacidad de carga de 10 ton a 25 ton:

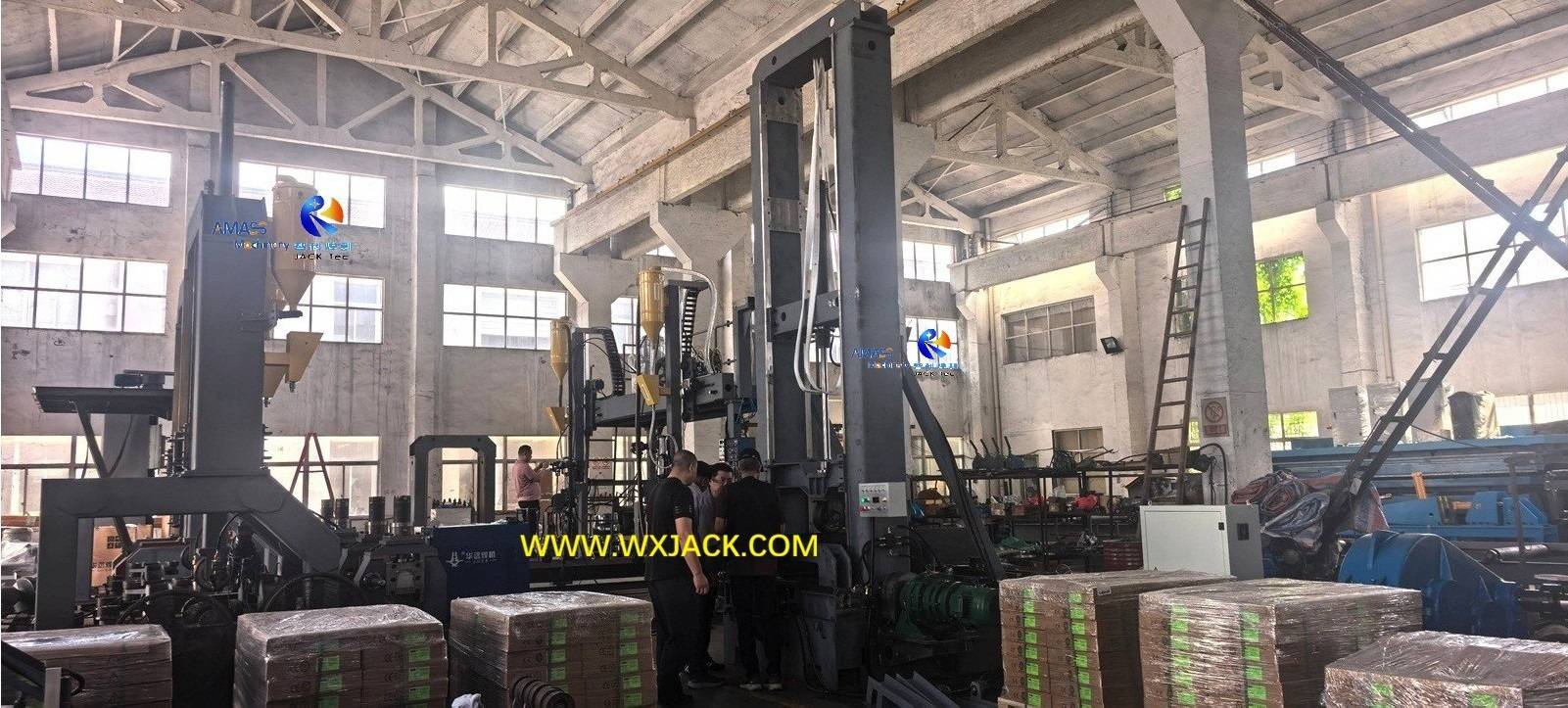

Línea de producción de soldadura de vigas 0 H 4
En la segunda quincena de agosto de 2026, los ingenieros del cliente acudieron a Wuxi JACK. En el taller de ensamblaje, los ingenieros del cliente verificaron el ensamblaje, la soldadura SAW y el enderezamiento de bridas de los 3 juegos de máquinas de vigas en H.
Pórtico superior pintado de la máquina ensambladora de vigas en H Z30 , diseño especial en etapas dobles de posición de la viga de prensa, según la altura del alma de la viga en H
El técnico de Wuxi JACK valida la base de la máquina de ensamblaje de vigas Z30 H

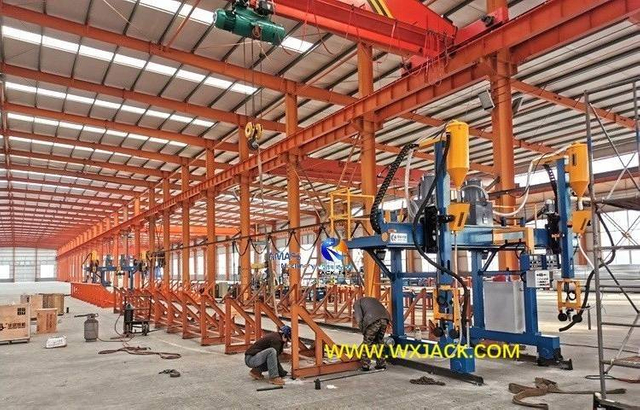

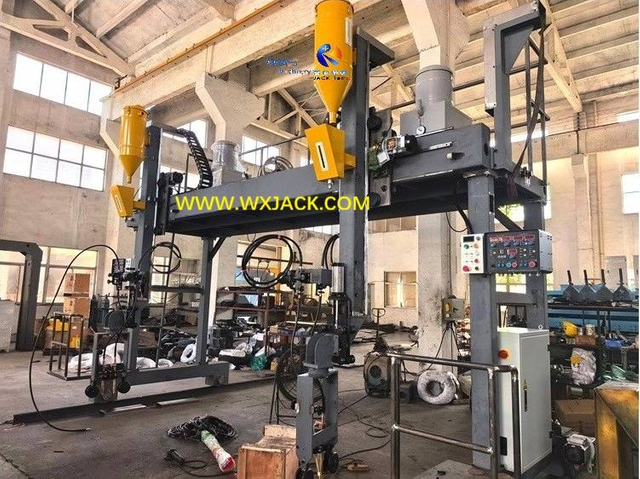

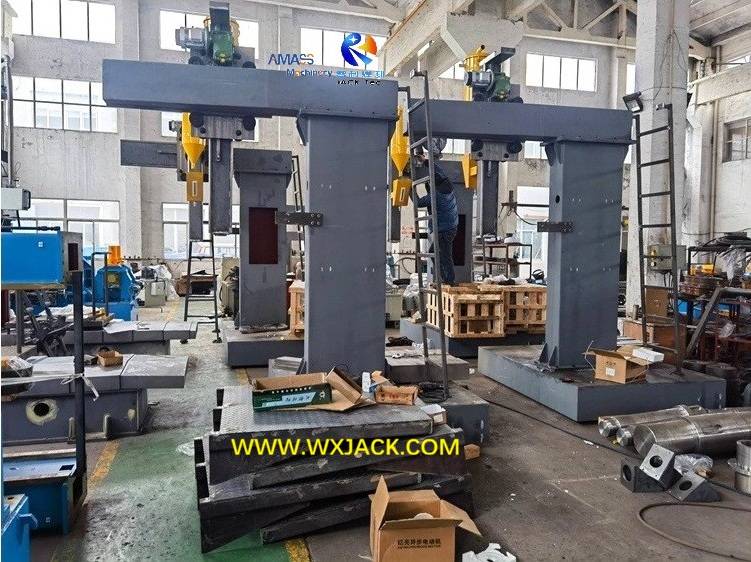

Máquina de soldadura SAW con viga en H modelo LHA ​​con marco de pórtico ensamblado , en prueba en una SAW de arco en tándem
Bastidor principal ensamblado y pintado de la máquina enderezadora de vigas H hidráulica YTJ80

Vídeos de las máquinas de vigas Wuxi JACK H sobre ensamblaje, soldadura SAW, enderezamiento, volteo, fresado frontal, máquina de soldadura SAW de vigas H tres en uno

Páginas relacionadas:
1) Máquina ensambladora de vigas en H;
2) Máquina soldadora SAW de vigas H ;
3) Máquina enderezadora de vigas H ;
4) Máquina soldadora SAW de vigas H tres en uno ;

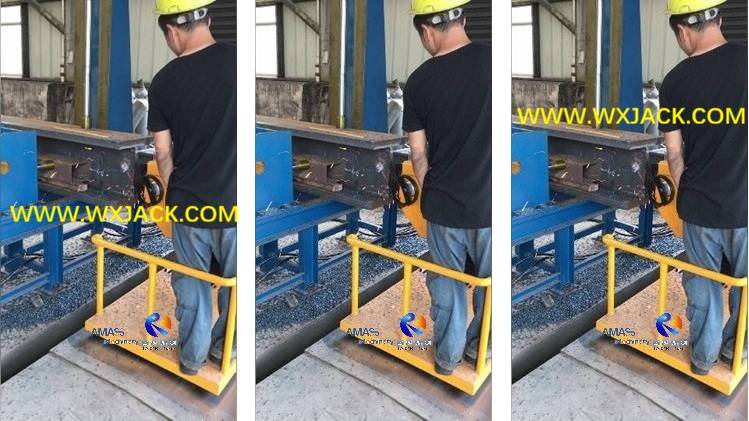

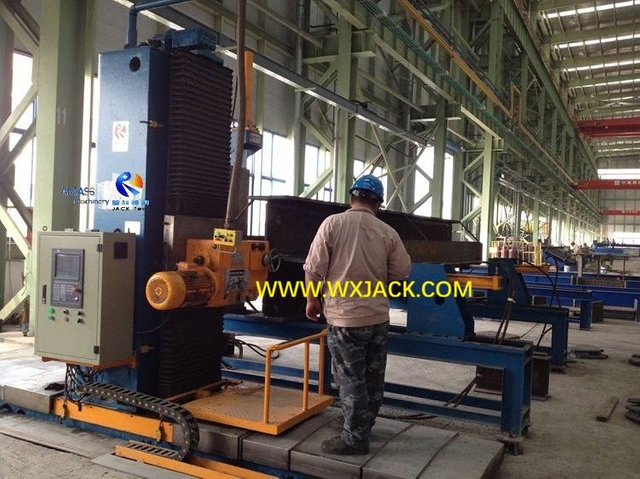

5) Fresadora frontal de control CNC de vigas H BOX ;
6) Máquina volteadora de vigas BOX H de estructura de acero

En secuencia, a continuación 8 videos demuestran cómo las máquinas de vigas Wuxi JACK H completan las tareas de: Ensamblaje de vigas H → soldadura SAW → enderezamiento de bridas → enderezamiento longitudinal → giro y movimiento de 180° → fresado de cara final y condición de operación en un solo equipo de enderezamiento de soldadura de conjunto tres en uno :

Wuxi JACK fabrica en la línea de producción de soldadura de vigas IH

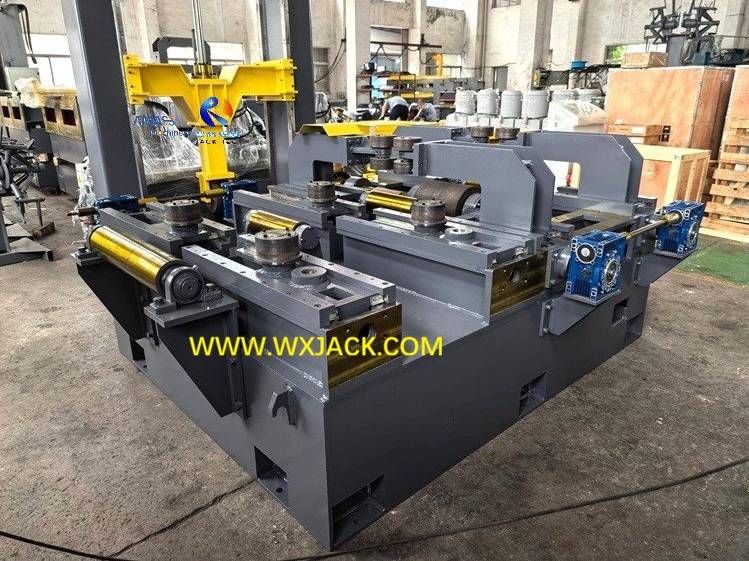

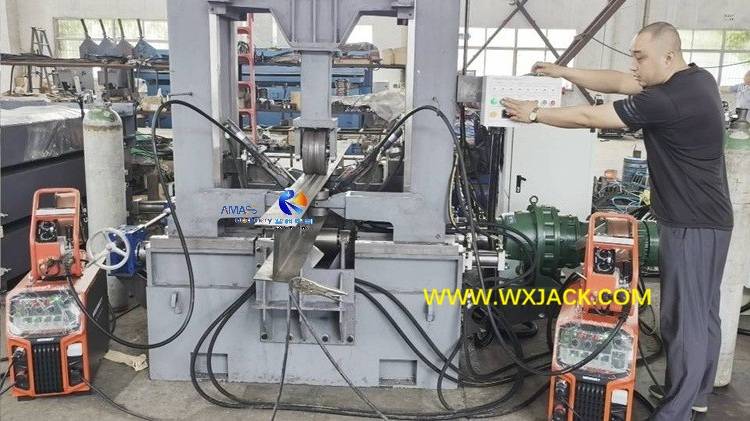

1 Automatic H Beam Assembly Machine 50

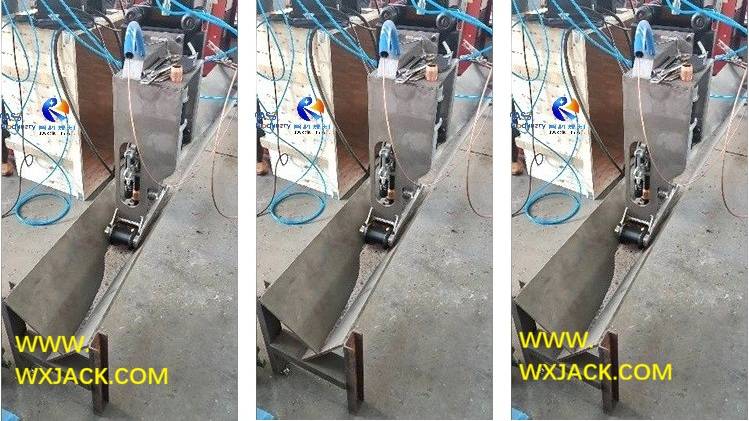

2 H Beam SAW Welding Machine 25

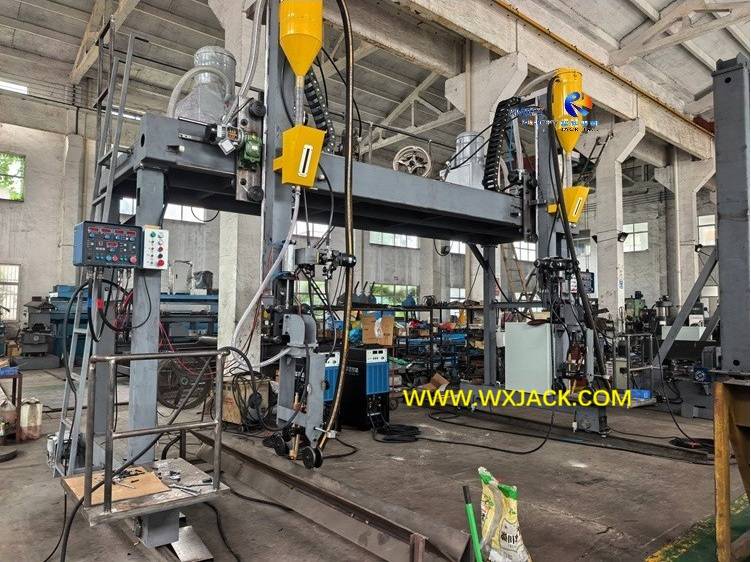

3 H Beam SAW Welding Machine 16

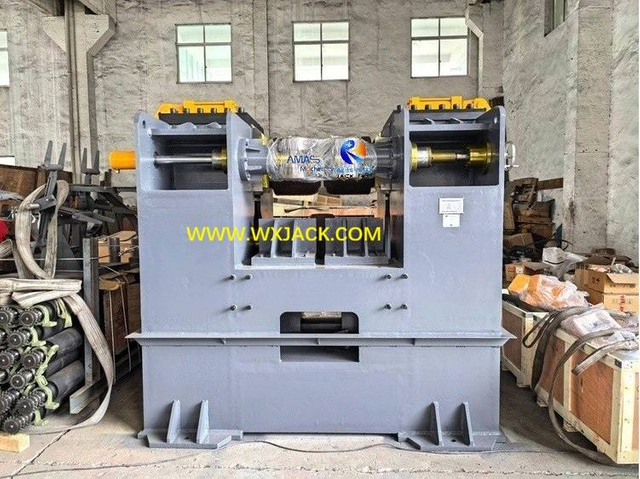

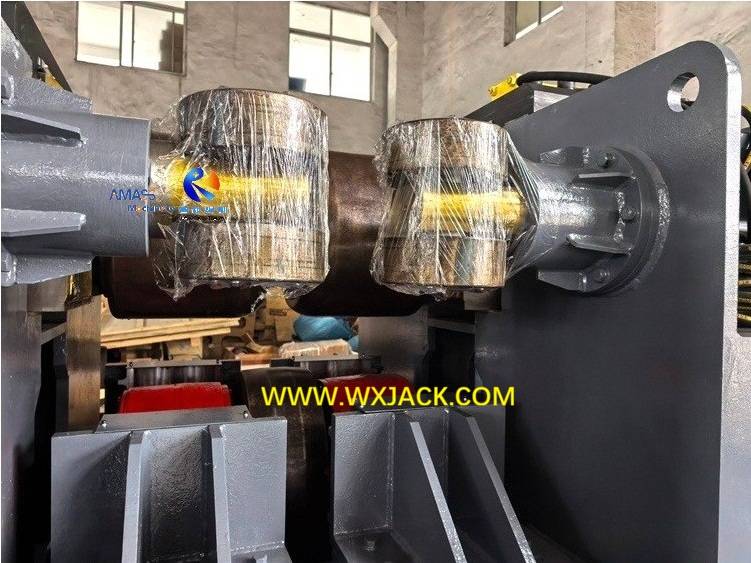

4 Hydraulic H Beam Straightening Machine 32

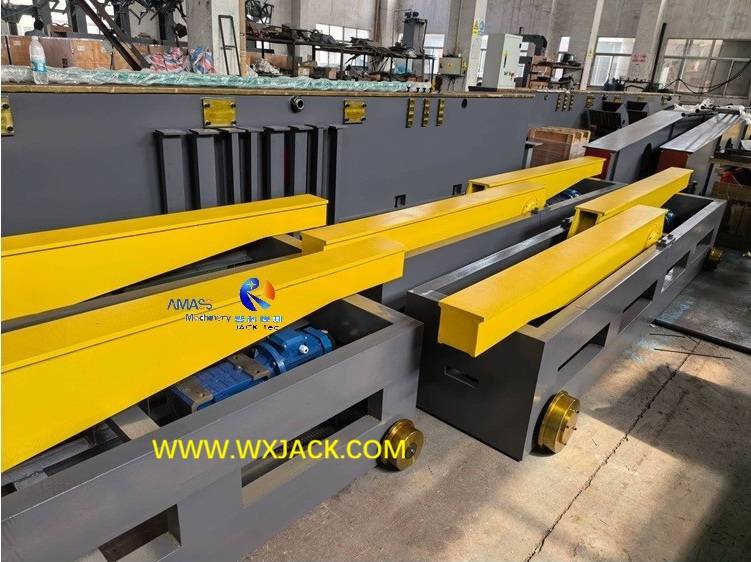

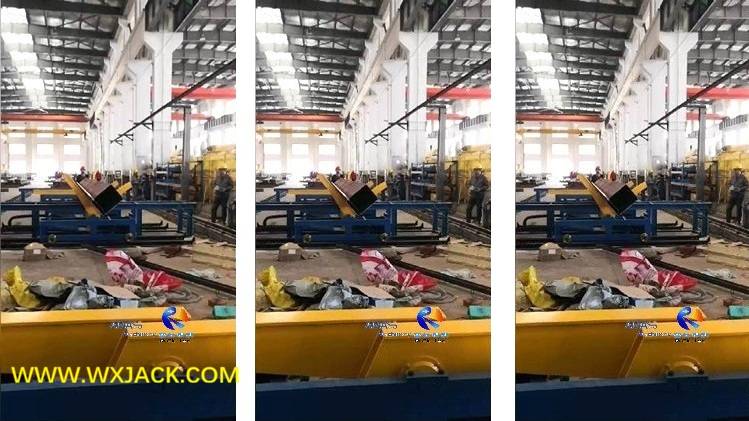

5 Motor Drive Moving Hydraulic Drive BOX H Beam 180° Overturning Machine 21

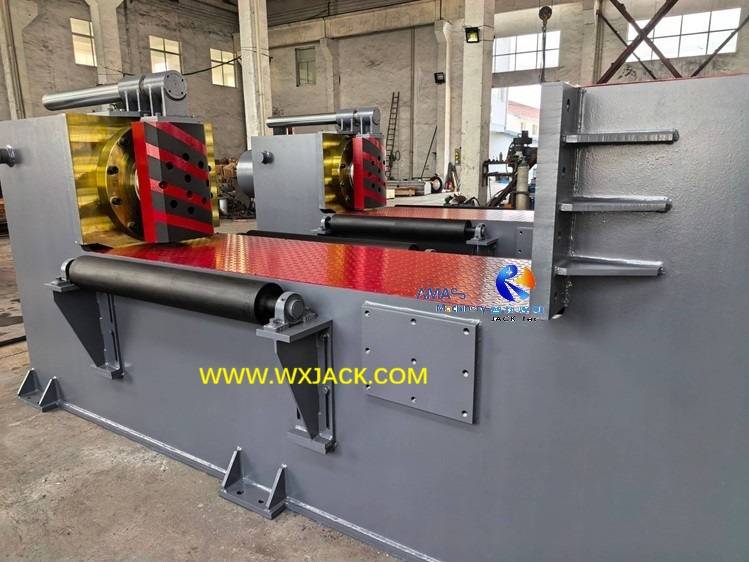

6 BOX H Beam Horizontal Press Longitudinal Straightening Machine 44

Wuxi JACK compone una línea de producción de soldadura de vigas IH adecuada para los clientes

1. Línea de producción de soldadura de vigas Wuxi JACK FMS H:

FMS, Sistema de Fabricación Flexible, , es una tendencia popular en las últimas dos décadas en el campo de la industria manufacturera, al abordar tareas complicadas. Wuxi JACK presenta este concepto y lo pone en práctica en nuestro proyecto llave en mano sobre soldadura de vigas en H para clientes:
1) Línea completamente automática para producir vigas en H de hasta 2000 mm de altura de alma:
a) Si el cliente planea producir vigas en H de dimensión convencional, con una altura de alma de hasta 1500 mm/1800 mm/2000 mm;
b) Espera una automatización total en su taller moderno;
c) El presupuesto es suficiente.
Luego proponemos una línea completamente automática para el cliente;

2) Línea semiautomática para producir vigas H de dimensiones convencionales:
a) Una de las ventajas de la línea semiautomática es aplicable para MGPP: Plan de progreso multigeneración, que si el cliente tiene un presupuesto restringido,
b) O desea configurar toda la línea de producción con varias etapas dependiendo de la perspectiva comercial,
c) Luego, comprar máquinas de vigas H individuales: ensamblar, soldar con sierra, enderezar y componerlas en una línea de producción altamente efectiva, es una buena opción;

3) Línea semiautomática para producir vigas en H grandes y pesadas:
a) Cuando el cliente planea producir vigas en H grandes, por ejemplo, con una altura del alma superior a 2000 mm , , por ejemplo, 2500 mm o incluso 3000 mm de altura, entonces, la línea automática no es aplicable;
b) Se debería considerar la opción semiautomática, más flexible. Habrá más opciones en cuanto a modelo, diseño, cantidad y disposición de las máquinas de vigas en H involucradas;



4) Línea de fabricación compacta compuesta por 2 juegos de máquinas de soldadura SAW de vigas en H tres en uno:

a) Esta es una nueva moda en la última década desde 2010 hasta hoy 2026, que el cliente compre 2 juegos de máquinas de vigas en H 3 en 1, con un grupo de bastidores hidráulicos estacionarios con rotación de 90° en el medio;
b) De esta manera, surge una línea de fabricación altamente efectiva, muy útil para producir vigas H de tamaño pequeño a mediano ( espesor de brida ≦40 mm , especialmente ≧5 mm y ≦20 mm ):

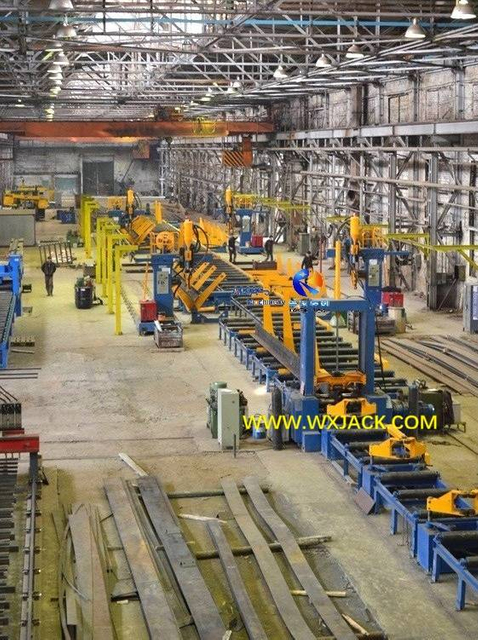

Línea de producción Wuxi JACK automática de soldadura de vigas H
Línea semiautomática Wuxi JACK , que produce vigas H de tamaño convencional con una altura de alma de 1.500 mm
En el año 2026, se creó una gran línea semiautomática de diseño especial para producir vigas H de soldadura con una altura de red de 3000 mm.
Línea compacta de fabricación de vigas en H , compuesta por 2 juegos de máquina de soldadura SAW de vigas en H tres en uno modelo ZHJ15

2. ¿Qué les importa a los clientes cuando invierten en una línea de producción de soldadura de vigas en H?

Veamos brevemente un caso real del año 2026. El cliente es una empresa de Bridget Construction y planea construir una viga H soldada con el máximo. especificaciones de:
1) Espesor de la brida: 80 mm para un límite elástico de 485 MPa , o 100 mm para un límite elástico de 345 MPa ;
2) Ancho de brida: 1000 mm ;
3) Altura y espesor del alma: 2800 mm / 70 mm ;
4) Longitud de viga H: 15 m ;
Una especificación de límite realmente superior en la producción de vigas H para soldadura;

En los 2 meses de comunicación técnica entre el cliente y Wuxi JACK, se intercambiaron numerosas rondas de preguntas y respuestas, que abarcaron temas importantes de:
1) Equipo: ¿Cuáles son los modelos adecuados de cada tipo de máquina de vigas en H? Capacidades técnicas y puntos especiales en montaje, 2 soldadura por puntos de CO, soldadura SAW, enderezamiento de bridas;

2) Producción y cantidad de máquinas:
a) Para ponerse al día con el cronograma del proyecto de construcción de puentes, el rendimiento objetivo de esta línea de producción de soldadura de vigas H semiautomática debe poder producir 65 piezas de vigas H tan grandes y pesadas cada mes,
b) bajo el acuerdo de operación de: turno único, 5 días hábiles cada semana;
c) Entonces, ¿cuáles son las cantidades necesarias de cada tipo de máquina de vigas en H?

3) Disposición de la línea:
a) El cliente tiene un espacio de taller reducido : 48 m de largo por 24 m de ancho;
b) Para la instalación en una línea de producción tan pesada y complicada, se necesita un taller de al menos 100 m de largo por 24 m de ancho, para acomodar tantas máquinas en la línea y tener un funcionamiento posterior seguro y sin problemas;
c) Por lo tanto, la futura expansión del taller es imprescindible para el cliente;



4) Puesta en uso en la línea de producción de soldadura de vigas H:

El cliente es nuevo en el campo de la producción de vigas H de soldadura. Por lo tanto, se deben considerar muchos factores :
a) Personas: ¿Cuántos operadores son necesarios para trabajar en el corte de placas CNC, el ensamblaje de vigas en H, la soldadura SAW y el enderezamiento? ¿Se necesita su habilidad?
b) Servicios públicos: ¿Cuáles son los requisitos de electricidad, interruptor de aire, cimientos, aire comprimido, aceite hidráulico... para cada estación de trabajo?
c) Mantenimiento y revisión de la máquina: ¿Cuál es el plan de servicio adecuado para cada tipo de máquina con vigas en H, incluida la revisión diaria, el servicio regular y el plan de revisión cada varios años?

Puesta en uso en la línea de producción de soldadura de vigas Wuxi JACK IH en el sitio del cliente

WIP (Trabajo en proceso) Voltear y transferir

El flujo de materiales entre las estaciones de trabajo define la diferencia básica entre la línea de producción automática y semiautomática :



1. Línea de producción automática de soldadura de vigas IH:

Diseño de la línea de producción de soldadura de vigas en H automática típica de Wuxi JACK:

Línea de producción de vigas 1 H
Como se muestra en el diseño anterior,
1) El transporte de placas cortadas desde la máquina cortadora por llama CNC a la máquina de ensamblaje de vigas en H se realiza mediante una grúa móvil;
2) Viga en T ensamblada y luego viga en H desde la máquina ensambladora de vigas en H : equipo hidráulico estacionario con volcado de 90°;

3) WIP en la máquina soldadora SAW de vigas IH:

a) En cada máquina soldadora SAW de vigas LHC H: máquina hidráulica estacionaria con rotación de 60°;
b) Entre cada conjunto de LHC: carro de viaje elevador hidráulico con viga H YGJ15/20;
c) Entre las 2 zonas SAW (Los 4 conjuntos de LHC): Máquina hidráulica móvil con rotación de 180°;
4) Máquina enderezadora de vigas en H: Equipo hidráulico estacionario de vuelco de 180°;
5) A otras estaciones de la línea de producción, incluidas: fresadora frontal de vigas en H, robot de soldadura de refuerzo de vigas en H, máquina de granallado y cabina de pintura: mediante transportadores independientes de 120 m a 240 m;

En total, los operadores de la línea de producción automática de soldadura de vigas I H se liberan del trabajo duro y peligroso de manipulación de materiales. Su operación tiene más valor agregado que trabajar en línea semiautomática, centrándose en la fabricación misma;

Sitio de operación de la línea de producción automática de soldadura de vigas en H Wuxi JACK : 1 juego de máquina de ensamblaje de vigas en H modelo Z15 ( izquierda ) con equipo de giro de 90° y 4 juegos de máquina de soldadura SAW de vigas en H modelo LHC ( derecha ) con equipo de giro de 60° :

2. Línea de producción semiautomática de soldadura de vigas IH:

1) Aquí, ' Semiautomático ' solo se refiere a que la forma en que el flujo de material entre las estaciones de trabajo en la línea de producción se implementa manualmente: generalmente mediante una grúa móvil. Este es un desafío para los operadores, en términos de seguridad y conveniencia de operación;



2) Ejecución automática de máquinas de vigas en H en línea semiautomática:

a) Mientras tanto, la mayoría de las máquinas con vigas en H en líneas semiautomáticas funcionan automáticamente;
b) La excepción es 2 la soldadura por puntos de CO en el ensamblaje de vigas H: cuando se instala una viga H con una altura de alma superior a 2000 mm, por ejemplo, una viga H de 2500 mm de altura, 2 la soldadura manual de CO es más práctica que la soldadura por puntos automática;
c) Debido a que para una viga H tan grande, el espesor de su ala y alma suele ser superior a 60 mm, a lo que el operador debe prestar especial atención en 2 la soldadura de CO de corriente pequeña, para garantizar que la costura de soldadura esté completamente fusionada;
d) Este es el caso de la máquina de ensamblaje de vigas en H Wuxi JACK Z30 para un cliente de Irak en el año 2026: el cliente planea realizar 2 soldadura por puntada de CO manual, en su viga en H con una altura de alma de 3000 mm y un espesor de ala de 80 mm ;



3) Máquina de soldadura SAW de viga H:

a) A diferencia de la línea automática, que adopta 4 juegos de estructura de pluma de columna de carro para formar una línea aerodinámica, en la línea semiautomática, la máquina soldadora SAW de vigas H es una estructura de marco de pórtico, que suelda 2 piezas de vigas H al mismo tiempo;

b) La viga H se coloca sobre bastidores triangulares estacionarios durante la soldadura SAW, que generalmente preparan los clientes para ahorrar costos de logística. Porque estos bastidores son grandes, pesados ​​y fáciles de producir;
c) Doble productividad: a veces, los clientes solicitan que se instalen 2 juegos de máquinas con estructura de pórtico en fila, para duplicar la productividad. Esto refleja la flexibilidad de la línea de producción de soldadura de vigas H semiautomática:


Se están instalando 2 juegos de máquina de soldadura de vigas en H con marco en T abierto modelo Wuxi JACK LHA ( izquierda ) y marco en T abierto modelo LHT ( derecha ) en el taller del cliente:

Equipos relacionados con la línea de producción de soldadura de vigas IH semiautomática

1. Primera operación:
1) Máquina cortadora por llama de combustible de oxígeno CNC modelos CNC-CG : La primera estación en la producción de vigas H para soldar, para cortar placas de tiras como bridas y almas de vigas H. La máquina suele estar equipada con varias (como 9) piezas de sopletes de corte de tiras de llama;
2) Fresadora de bordes serie XBJ : Mecanizado de ranuras de soldadura en el borde de placas de acero al carbono, para adquirir mejores costuras de soldadura por fusión;

2. EOL (Fin de línea):
1) Fresadora frontal de vigas H serie DX , para pulir los extremos de vigas BOX H, tubos y cualquier otro miembro de estructura de acero de fabricación terminada. Esta máquina es ampliamente utilizada en estructuras de acero y otras industrias relacionadas;
2) Máquina redondeadora de bordes de bridas de vigas H modelo RH e, que recorta ángulos redondos de R2,5 mm en las 4 esquinas de las bridas de las vigas H, para aumentar la capacidad de pintura de la viga H en la construcción posterior de estructuras de acero;
3) Robot de soldadura : suelda refuerzos a lo largo de la viga H terminada, con posiciones y dimensiones variadas;
4) Máquina de granallado : limpie todas las superficies de la viga H fabricada, eliminando la suciedad y los escombros.

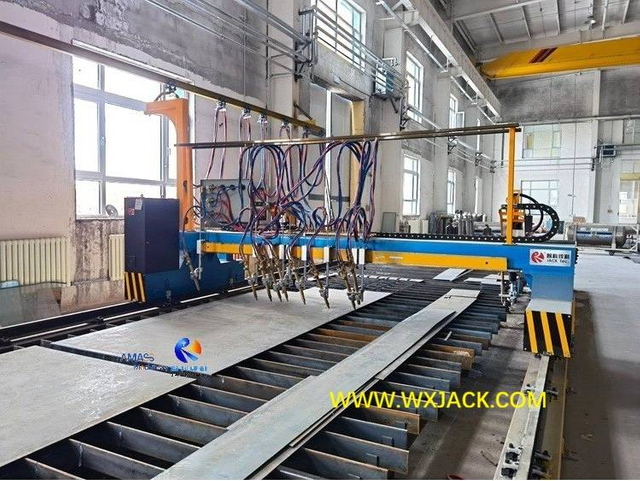

Máquina cortadora por llama de tiras CNC CNC-CG4000

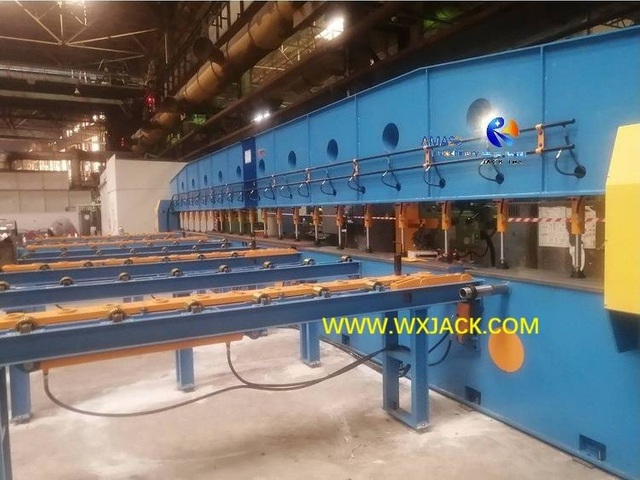

Fresadora de bordes de doble cabezal SXBJ-12
CNC-DX1520 CNC Control BOX H Fresadora frontal de viga

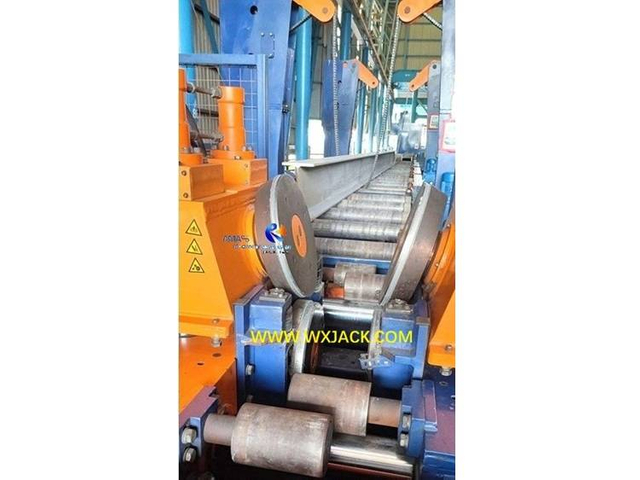

Máquina redondeadora de bordes de bridas de vigas HR800 H

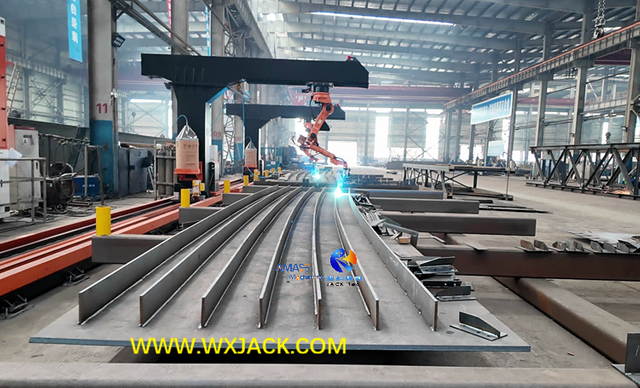

Robot de soldadura de refuerzo de viga H

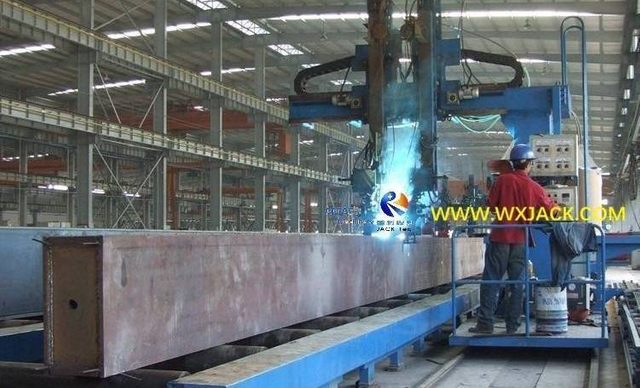

Máquina de soldadura trasera de CO con viga tipo CAJA tipo pluma 2 LHCE12

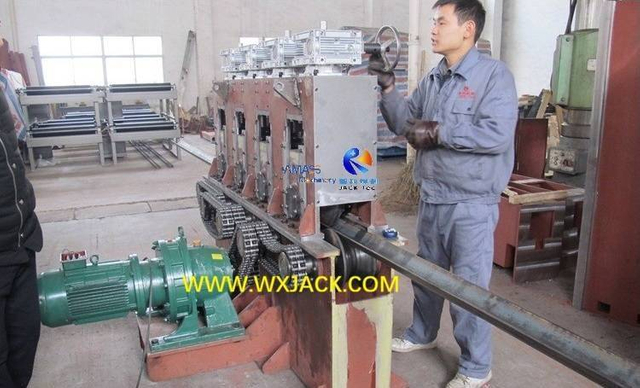

Máquina enderezadora de acero en ángulo ASM63

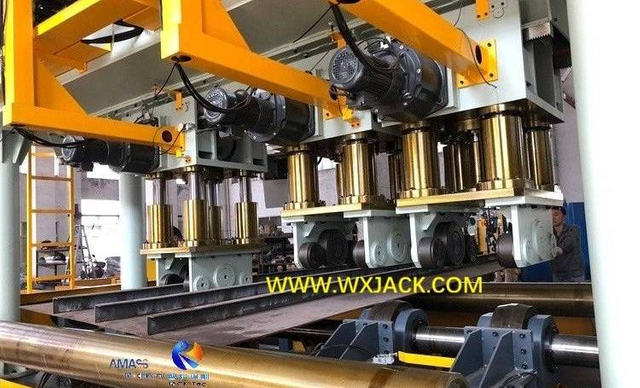

Máquina enderezadora de unidad de placa de refuerzo J28

Preguntas frecuentes sobre la línea de producción de soldadura de vigas IH semiautomática Wuxi JACK

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

Otros productos que poseemos además de la línea de producción de soldadura de vigas IH

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
A. Especialidad del modelo de servicio pesado Z30: Propósito/ Máx. Tamaño/ características de la pieza de trabajo
B. Aplicación y especificaciones principales de Z30: Tarea/ Especificaciones técnicas de Z30
C. Estilo de trabajo y configuración de Z30: 2 Funciones principales/ forma de ensamblaje y modo de soldadura y estilo en una altura de 3.000 mm Gran rayo/ operación TIH
D. Características técnicas de Z30: Principio de ensamblaje de la pieza de trabajo/ Composición de la unidad de ensamblaje/ soldadura por tachuela
E. Tres modos de trabajo de la máquina: manual/ ciclo único/ ciclo automático

0
0
Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz
Máquina de ensamblaje manual y soldadura automática Z18 I Máquina de ensamblaje del haz
A. Propósito de Z18: pieza de trabajo terminada / paso de proceso / en la producción de haz manual H
B. Estructura y unidades principales: Composición de la máquina/ Mecánico Cuerpo principal/ Máquina Cama base/ Reductor de motor/ Sistema de transmisión mecánica
C. Marco mecánico: pórtico superior/ unidad de presión hacia abajo
D. Fuente de alimentación de soldadura de CO2: importancia/ dos opciones de fuente de alimentación de soldadura de CO2/ fuente de alimentación Huayuan CO2
E. Parámetros técnicos de Z18
0
0
Máquina de ensamblaje de haz de H de tamaño z15/z18/z20 convencional con soldadura por tachuela
Máquina de ensamblaje de haz de H de tamaño z15/z18/z20 convencional con soldadura por tachuela
A. Aplicación de Z15 ~ Z18 Automático: función / modo operativo / ventajas
B. Vista técnica sobre Z15 ~ Z18 Automático: Máquina Unidades principales/ importancia de alta precisión para el principio automático/ laboral/ alineación de bridas y web
C. Sistema de control eléctrico de Z15/Z18/Z20 Automático: inversor PLC/AC
D. Parámetros técnicos de Z15 ~ Z20 Automático
0
0
LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH
LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH
A. Características de la aplicación de los modelos LHAZ Operación media: Modelo Significado/ 3 Modelos de modelos LHAZ Operación media/ LHA4Z Comparación con LHA4C
B. Operación en la operación media de la serie LHAZ: productividad / operación / operación de sierra en la costura de soldadura
C. Vista técnica sobre los modelos LHAZ Operación media: modo de soldadura/ habilidad del operador para trabajar en LHAZ/ integración de unidades subcontratadas en LHAZ
D. Parámetros técnicos de la operación media LHA4Z/ LHA5Z/ LHA55Z
0
0
LHT t cuadro cuadro haz h haz sierra máquina de soldadura
LHT t cuadro cuadro haz h haz sierra máquina de soldadura
A. Uso y aplicación de LHT: funciones/ nominación a la máquina/ piezas de trabajo/ aplicación aplicables
B. marco T de LHT: peso del oso de los componentes principales / alcanzar rigidez y resistencia en el marco T
C. Operación de LHT: modo de soldadura y movimiento de tecnología/ marco T a lo largo del riel
D. Unidades de función en LHT: unidades de recuperación de flujo de soldadura de sierra/ sistema neumático
E. Parámetros técnicos de LHT
0
0
Posición vertical YTJ40 Hidráulica I Máquina de alisado de brida de haz
Posición vertical YTJ40 Hidráulica I Máquina de alisado de brida de haz
1. Esquema sobre la capacidad de YTJ-40 Hidráulico:
2. Principio de alisado de la serie YTJ: sección de trabajo / alinguía de brida de un lado / la pieza de haz H entera / capacidad de trabajo
3. Parámetros técnicos de YTJ-40 Hidráulico:
0
0
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
1. Aplicación de YTJ-50 Hidráulico:
2. Unidades principales del YTJ-50 Hidráulico: marco principal y base / lado delantero y lateral trasero CONDURIR / UNIDAD DE RODADOR DE ALTACIÓN / Estación hidráulica / Unidad de transmisión inferior / Reductor de motor / Unidad de abrazadera web / placa de control y estación de operación
3. Especificación técnica de YTJ-50: operación
4. Parámetros técnicos de YTJ-50 Hidráulico:
0
0
Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz
Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz
1. Lo más destacado de la máquina de servicio pesado YTJ-80: especificación personalizada
2. Operación de YTJ-80 y YTJ-60:
3. Parámetros técnicos de YTJ-80 Heavy Duty:
0
0
Caja de elevación de transmisión hidráulica H Vigile en movimiento de la máquina del motor Movimiento
Caja de elevación de transmisión hidráulica H Vigile en movimiento de la máquina del motor Movimiento
A. Aplicación:
B. Características técnicas y operación:
C. Composición:
D. Rango de suministro:
E. Parámetros técnicos:

0
0
Tipo de elevación de elevación de tabla de alta seguridad Tipo de volteo
Tipo de elevación de elevación de tabla de alta seguridad Tipo de volteo
A. Propósito del producto:
B. Unidades y operaciones principales:
C. Parámetros técnicos:
0
0

Blogs sobre la línea de producción de soldadura de vigas Wuxi JACK IH

  • En 2025 Wuxi Jack Business Propsperity on Steel Structure H Beam Soldadura Equipo de producción

    En 2025 Wuxi Jack Business Propsperity on Steel Structure H Beam Soldadura Equipo de producción
    Breve introducción sobre órdenes de la máquina de producción de soldadura de haz Wuxi Jack H; Wuxi Jack Línea de servicio pesado de la máquina de producción de soldadura de haz H; Wuxi Jack Máquina de alisado hidráulico de haz de servicio pesado; Wuxi Jack Máquina de molienda de borde de doble cabezal grande; Wuxi Jack H Beam Máquina de volcado hidráulico; Wuxi Jack H Machina de caras de la cara del extremo de la viga Leer Más
  • Enderezar la prensa horizontal, el producto destacado de Wuxi Jack

    Enderezar la prensa horizontal, el producto destacado de Wuxi Jack
     Uso y aplicación de la serie de acero HJ Box H Vigas de rinde del haz ¡Press horizontal;  Especialidad de HJ Serie Horizontal Box H Beam Endereceding Machine;  Ventajas y características técnicas de Wuxi Jack HJ Series Estructura de acero Caja H Viga longitudinal Horizontal Press Máquina de alisión Leer Más
  • Producción de haz H súper grande con equipo de estructura de acero

    Producción de haz H súper grande con equipo de estructura de acero
    El mayor tamaño de haz H que se fabricará en la construcción de haz H de servicio pesado y la máquina de alisiones, y los modelos seleccionados; Z30 Máquina de ensamblaje de haz de gran tamaño H: diseño y mano de obra; LHC/ LHT Máquina de soldadura de haz de gran tamaño H: técnica y rendimiento; YTJ80 Máquina de alisado de haz H de servicio pesado: estructura y capacidad; Resumen en la línea de producción automática de haz automática de servicio pesado Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
