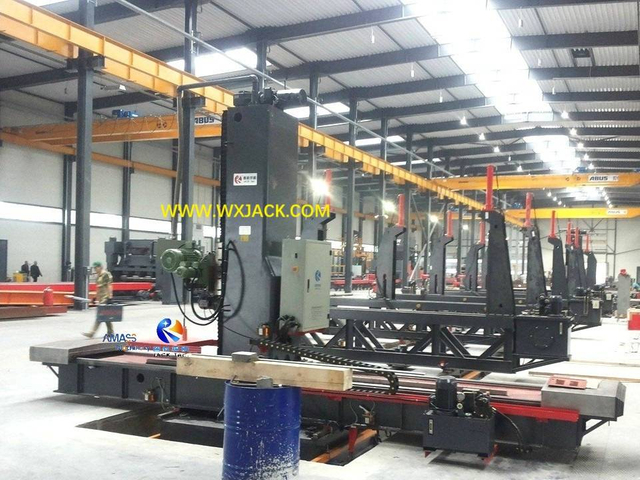

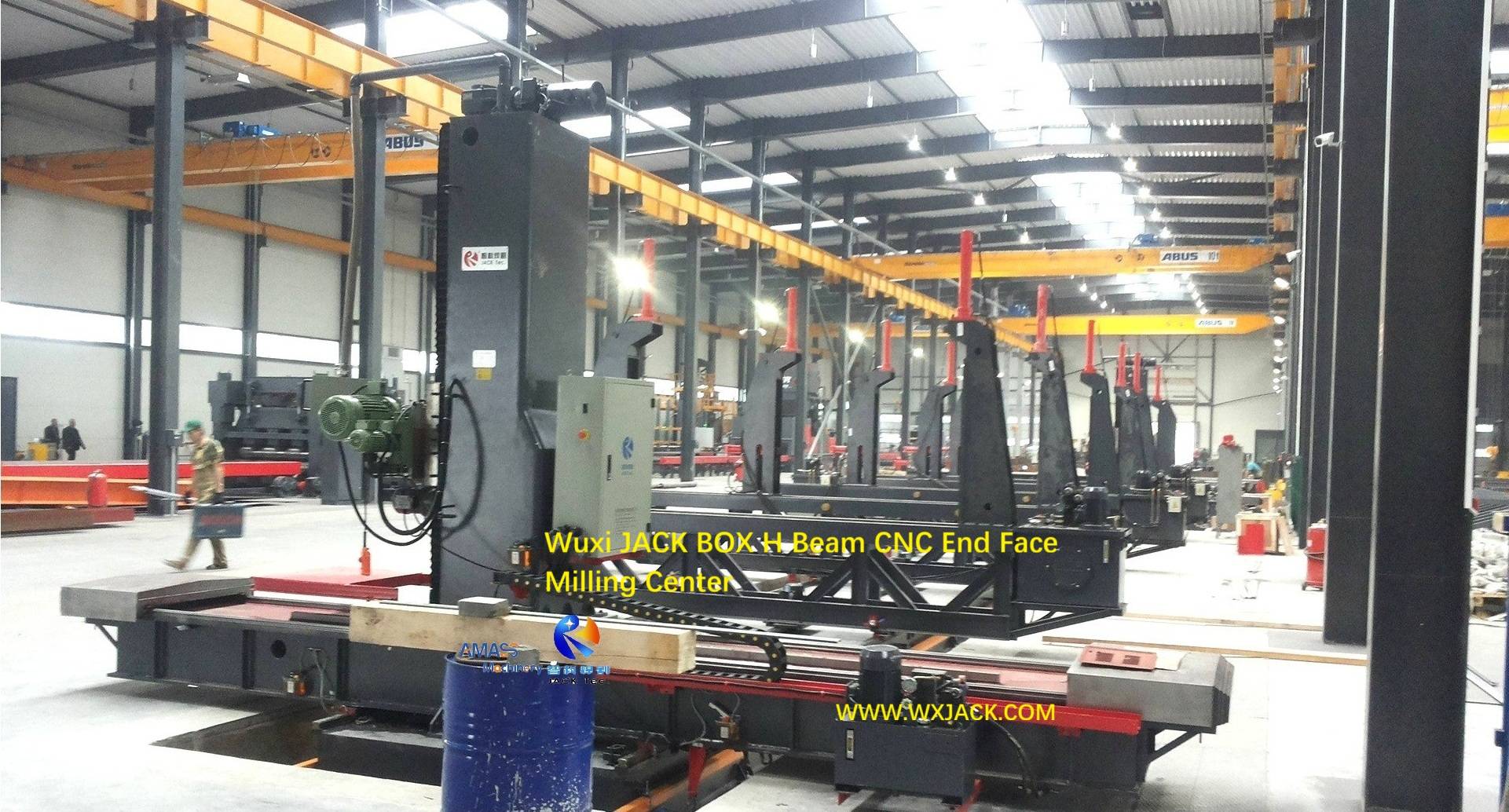

0 BOX H Beam End Face Milling Center 115

Wuxi Jack Box H Beam End Face Forning Center

A. Propósito del centro de fresado y fracción de estructura de acero:

1. Antecedentes comerciales: este centro de trabajo fue desarrollado y producido por Wuxi Jack, en el segundo semestre del año 2013, y entregado a Bielorrusia en el año 2014. La unidad central es 2 conjuntos de máquina de fresado de la cara del extremo del haz CNC-DX1540 H con CNC ;
2. Función: este grupo de máquinas se utiliza para la fresación de la cara del haz de la caja y el haz H en sus extremos simultáneamente, incluyendo vigas de cone H con ángulo de inclinación de una brida de hasta 15 °:

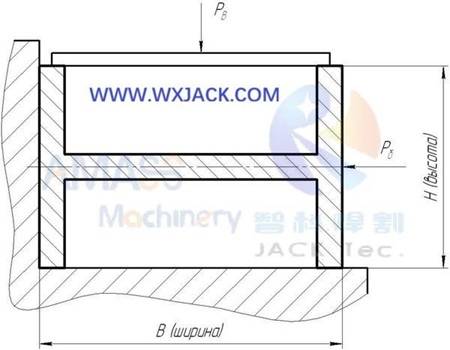

1) Sketch de diseño en Her haz a procesar: ( Fig.1 )

Fig1 cuadro H Máquina de fresado de la cara del extremo del haz con CNC 000

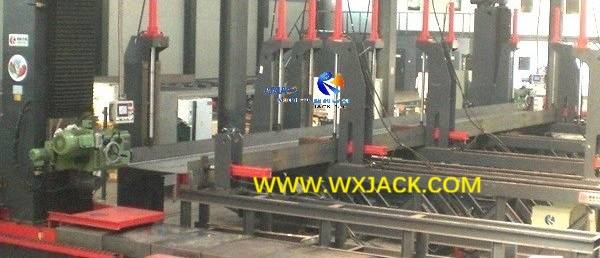

2) La viga H súper larga ( 24 m de longitud ) se molesta en la cara del extremo: ( Fig.2 )

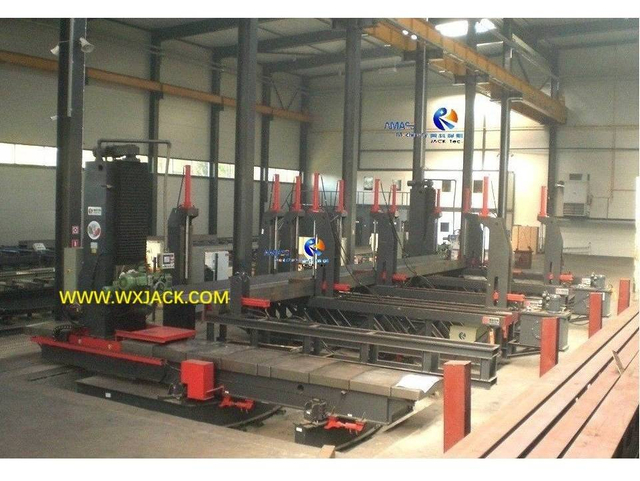

Fig2 cuadro H End de haz de viga Centro de fresado de la cara 58

3) Viga de caja que se molesta en la cara del extremo: ( Fig.3 )

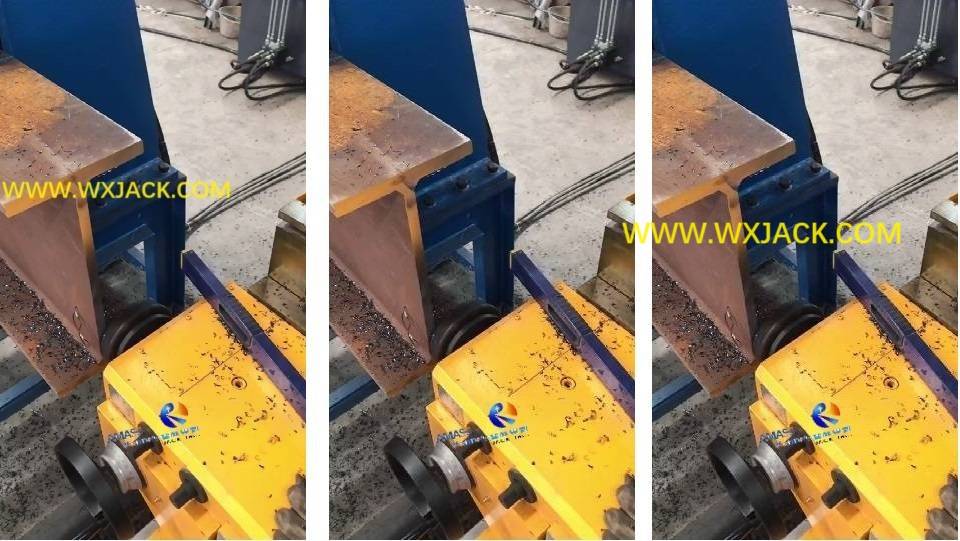

FIG3 Box H Máquina de fresado de la cara del extremo del haz con CNC 6

3. Para este propósito, un conjunto de la máquina de fresado de cara del extremo de la viga CNC-DX1540 HEAM H con CNC en la fresación de estructura de acero y el centro de cara puede hacer el movimiento lineal, y el otro conjunto de máquina CNC-DX1540 puede girar alrededor de 0 ~ 60 °;

4. Piezas de trabajo de estructura de acero para la máquina de fresado de la cara del extremo del haz de la caja H con CNC:

1) Viga h enrollada y soldada (haz), viga de caja soldada, longitud en 6 ~ 24m ;
2) El tamaño de la sección transversal tiene un alcance de 250x250mm ~ 1500x 4000 mm ;
3) Ángulo de cono de cono de la pieza de trabajo (haz h) Bodas tiene un rango de grado de 0 ~ 15 ° ;
4) Fuera de la superficie de la superficie de la obra (H) tiene un ángulo de 0 ~ 60 ° ;
5) Cantera de la superficie de la Patrícula de la Patrícula de la Patrícula de la Patrícula de la Patrícula de la Patrata de la Patrícula de la Patrata de la Patrícula . La máquina de fresado de cara del extremo del haz de la caja H con CNC es 0.22 mm/m ²;
6) La rugosidad de la superficie procesada es RA12.5 después de la fresado de la cara final;

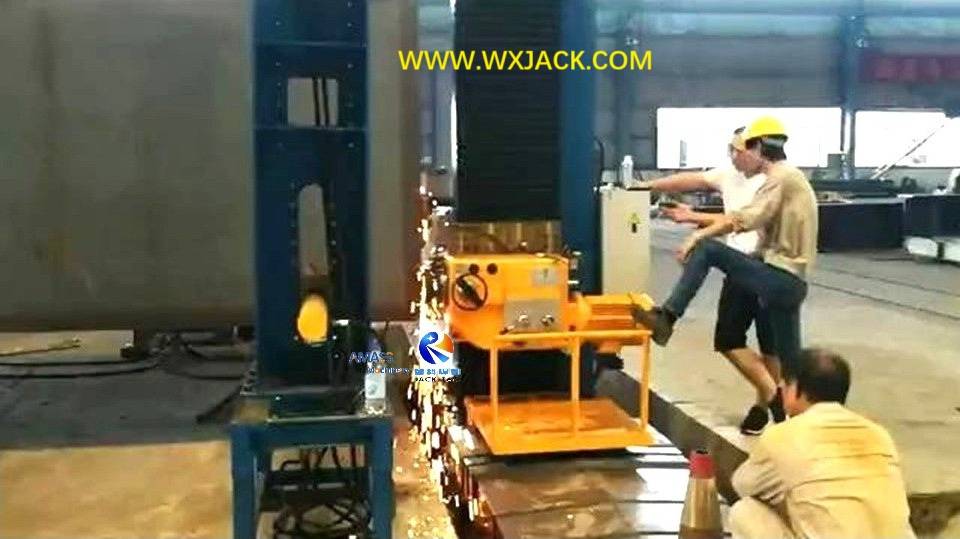

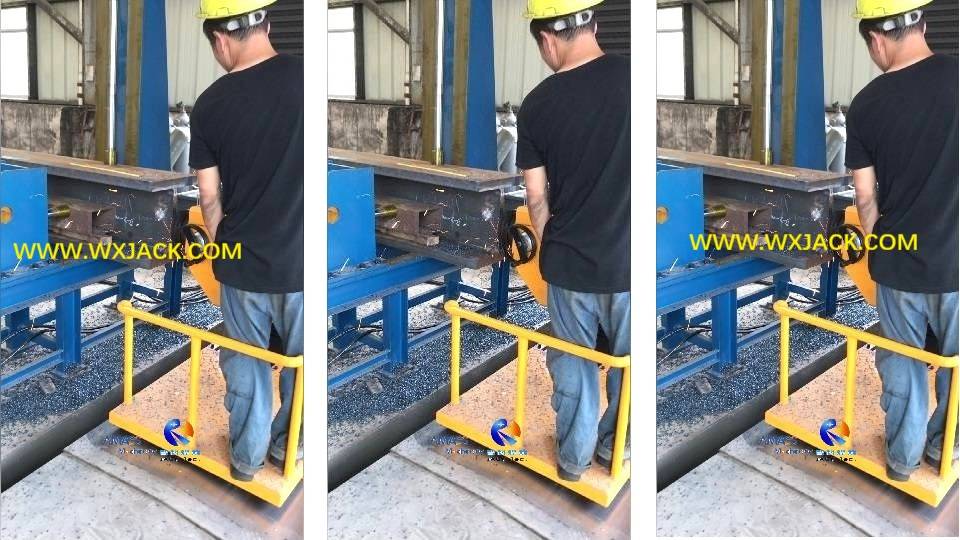

5. Videos de trabajo de Wuxi Jack Box H Beam End Farep Machine con CNC:

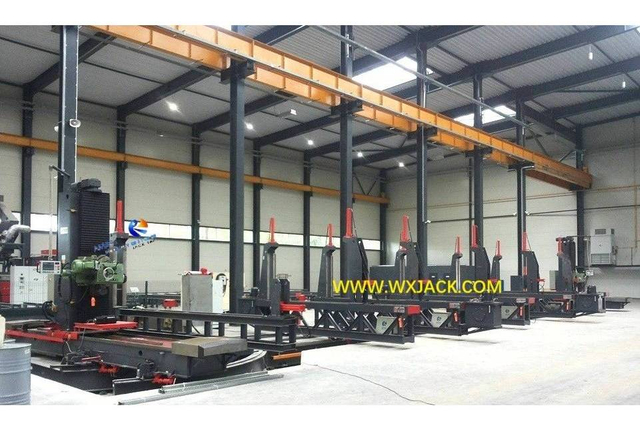

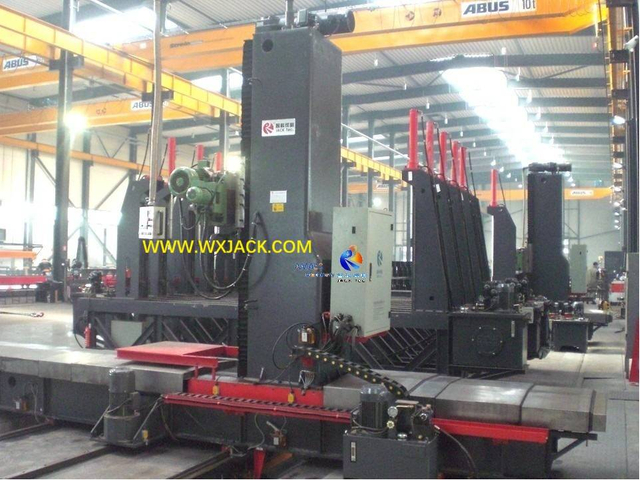

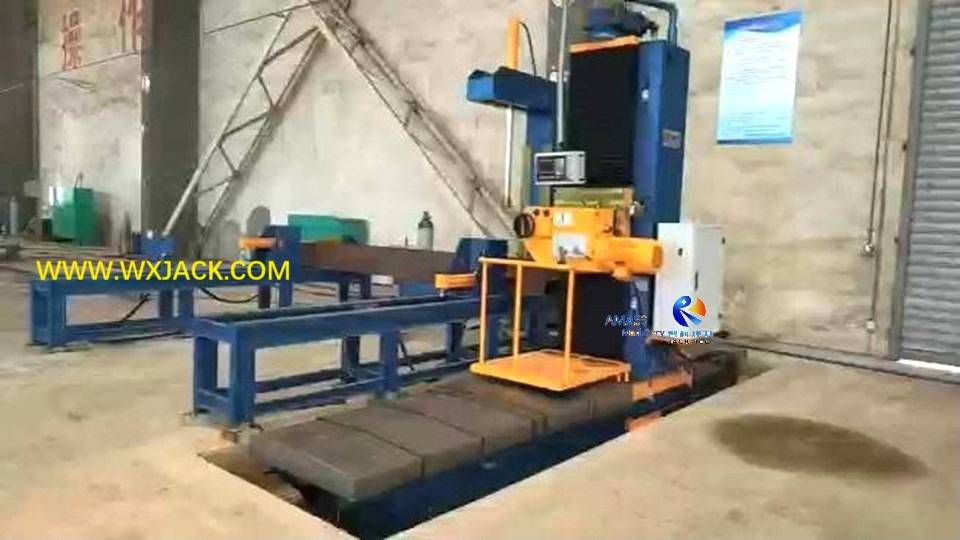

Debido al largo tiempo transcurrido, solo habíamos tomado fotos del Centro de fresado de la cara del final del Box H Beam, pero no los videos operativos. Como complemento, consulte videos de Wuxi Jack Otras máquinas CNC como se muestra a continuación:

B. Formación de la estructura de acero Box H Beam Fin de la caracol Centro de fresado:

1. Diseño general en el diseño de CNC-DX1540 Centro de fresado y franqueza de la estructura de acero:

Este grupo de trabajo ocupa un área de tierra de taller total de 29 m de longitud por 8 m de ancho , en la altura de 4,5 m :

2. Composición de la estructura de acero fresado y centro de cara:

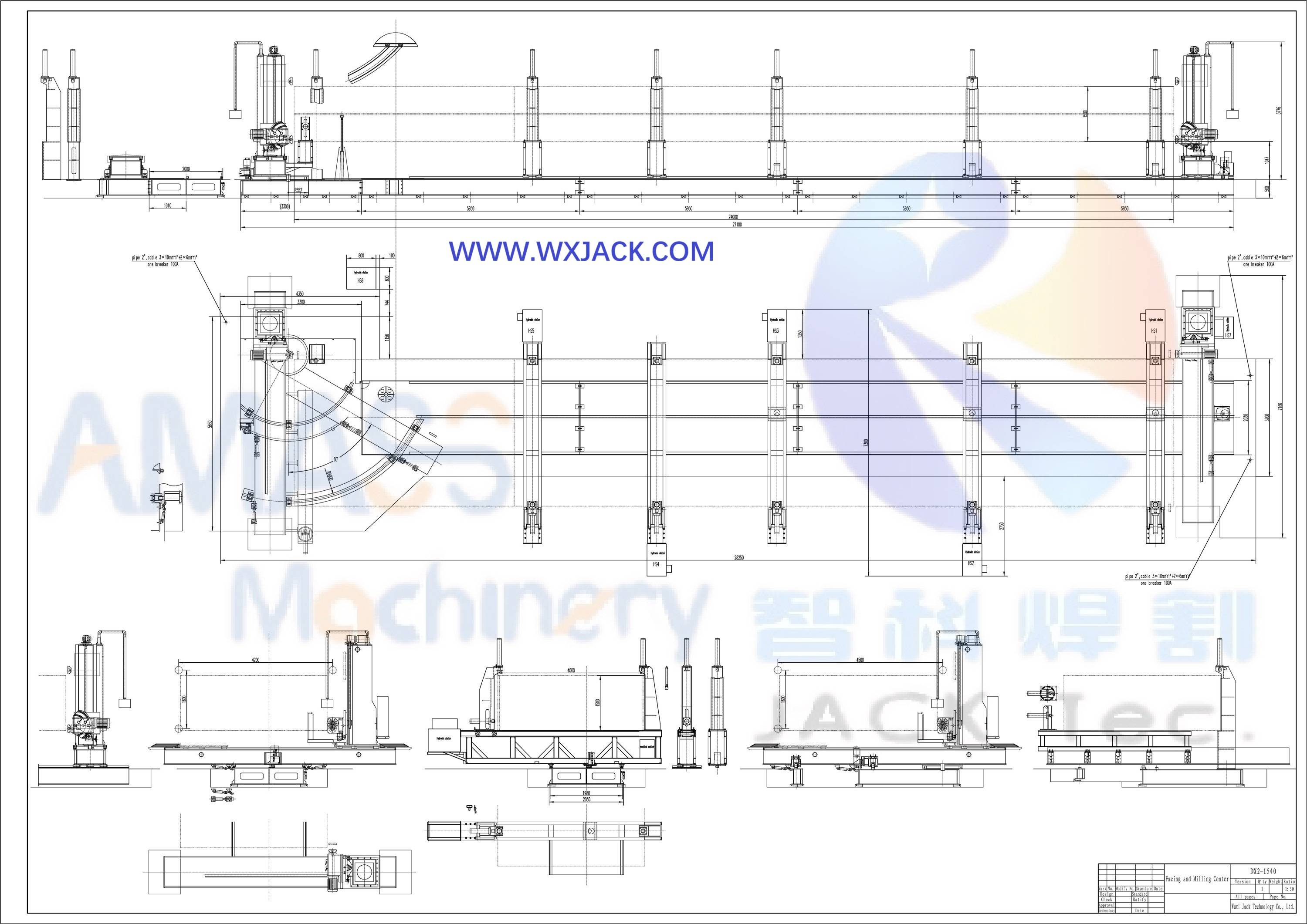

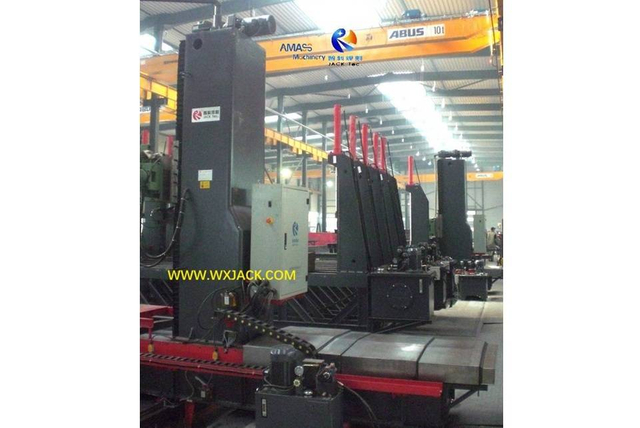

En la impresión y las fotos anteriores, este centro de fresado de la cara del extremo del haz de la caja H está compuesto por varias máquinas/ equipos y sistemas de soporte, para cumplir con la demanda sofisticada del cliente:
1) Dos conjuntos de CNC-DX1540 Box de estructura de acero de acero de acero Haz Máquina de caracol de viga con CNC, de la cual un conjunto es movible bajo la unidad de motor de 24 millones de longitud , el otro set es la estación de la de Box Beam H Haz Firora de la cara de extremo inclinado; estación, pero tiene la capacidad de 0 ~ 60 ~ 60 ~ 60 ° ~ 60 ° ~ 60 ° ~ 60 ~ 60 ~ 60 ~ 60 ~ 60 ~ 60 ~ 60 ~ 60 COOT
2) Cinco conjuntos de tablas de fijación de la pieza de trabajo de la unidad hidráulica, para mantener la pieza de trabajo procesada con estos dos conjuntos de máquina modelo CNC-DX1540;
3) Un conjunto de tabla de giro con rango de 0 ~ 60 ° debajo de la unidad del motor, que se instala debajo del conjunto estacionario de la máquina modelo CNC-DX1540;
4) rieles dobles de 24 m de largo;
5) sistema de control eléctrico;
6) sistema hidráulico;

3. Los dos conjuntos de CNC-DX1540 Box H Beam End Fresh Machine con CNC:

1) Ambas máquinas se instalan en su pozo de base, en ambos extremos del centro de fresado de la estructura de acero y el centro de la cara, con los conjuntos de 5 tablas de posicionamiento principales en el medio;
2) Antes del trabajo, ambas máquinas se fijan de manera confiable por los dispositivos de sujeción hidráulica;
3) Los cambios de la velocidad de trabajo horizontal y vertical de las máquinas CNC-DX1540 móviles y giratorias para su alimentación de cortador de fresado se ejecutan mediante un inversor de frecuencia vectorial. El ajuste y el control visual de la velocidad de alimentación se ejecuta en el panel de control del operador:

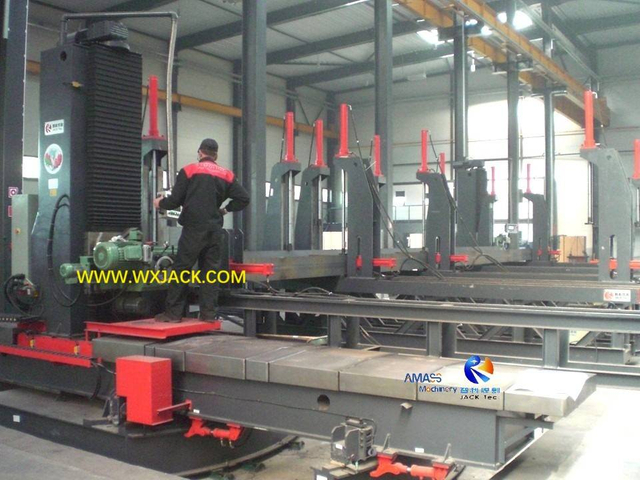

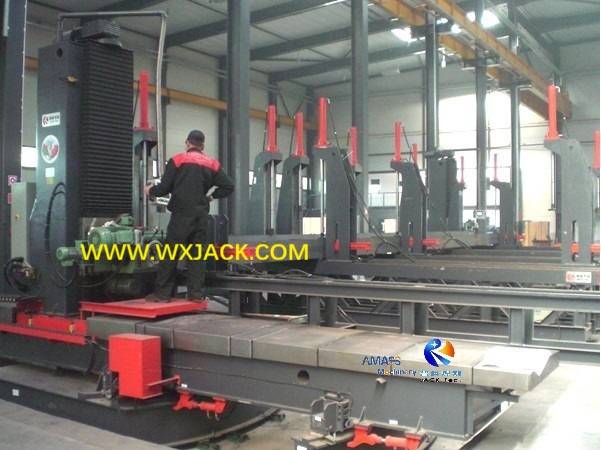

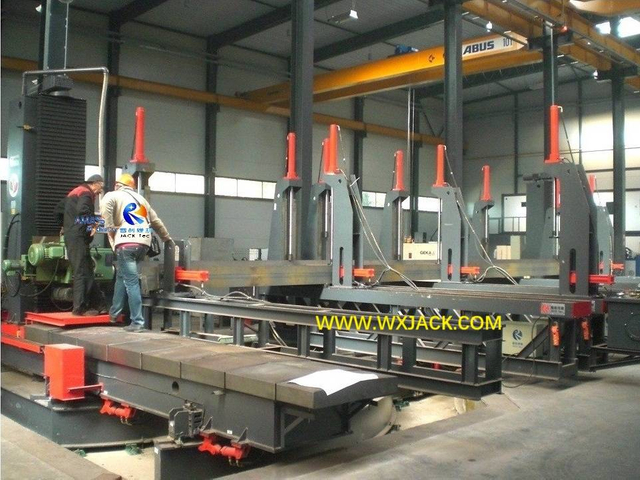

el operador funciona en h viga en Wuxi Jack CNC-DX1540 Centro de fresado de la cara del extremo de la viga H: ( Fig.4 )

Fig4 Box H Haz del extremo de la viga Centro de fresado 134 134

C. Especialidad de la caja central de trabajo H Máquina de fresado de la cara del extremo del haz con CNC:

Y soluciones técnicas correspondientes:

1. Portes de trabajo de la estructura de acero Box H Beam Fin de la caracol Centro de fresado:

1) Tamaño de sección transversal variada del haz H --- La altura de la brida cambia a lo largo de toda su longitud en una línea oblicua. El ángulo oblicuo correspondiente es 0 ° ~ 15 ° ;
2) Sección transversal inclinada --- El plano de una sección transversal de un extremo no es perpendicular con respecto al eje longitudinal de la pieza de trabajo, pero con un rango de ángulo de 0 ° ~ 60 ° ;
3) correspondientemente, para la máquina modelo CNC-DX1540 de la estructura de acero fresado y el centro de la cara:
A) el MAX. El tamaño de la sección transversal a 0 ° es de 1,500 mm de altura x 4,000 mm de ancho ;
b) Mientras que a 60 ° es de 1,500 mm de altura x 2,000 mm de ancho ;
4) Longitud larga --- en comparación con la longitud de rutina de 15 m , el haz H-mecanizado aquí es
la longitud más larga: el haz H de la pieza H en este CNC -DX1540 Cajilla de la cara de la cara de la cara .

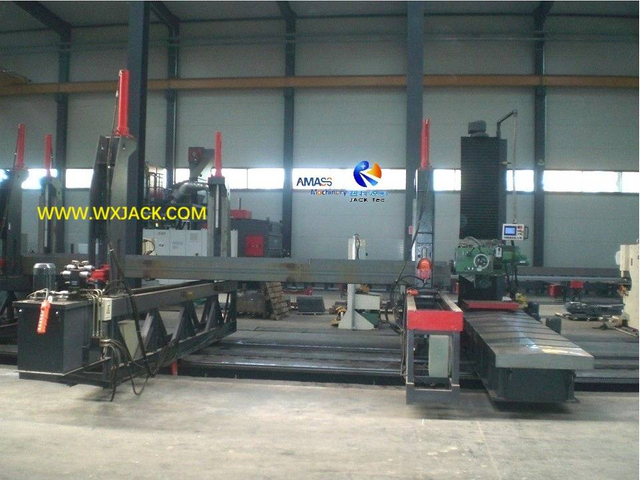

FIG5 Box H Máquina de fresado de la cara del extremo del haz con CNC 135

2. Diseño de Jack Wuxi en la caja H Centro de fresado de la cara del extremo de la viga:

Entonces, como proveedor de este centro de fresado y franqueo de estructura de acero, ¿qué propuesta debe proponer Wuxi Jack para el cliente, para hacer que el grupo de máquinas tenga capacidad para mecanizar tales piezas de trabajo especiales?
En pocas palabras, las soluciones clave deben ser:
1) un movimiento de la máquina: para los dos conjuntos de CNC-DX1540 Box H Beam End Fresh Machine con CNC, un conjunto debe poder moverse a lo largo de rieles paralelos de 24 m de largo , para acomodar la longitud de cambio de la pieza de trabajo. Como analogía, la máquina móvil es como un conjunto de manipulador de soldadura móvil:

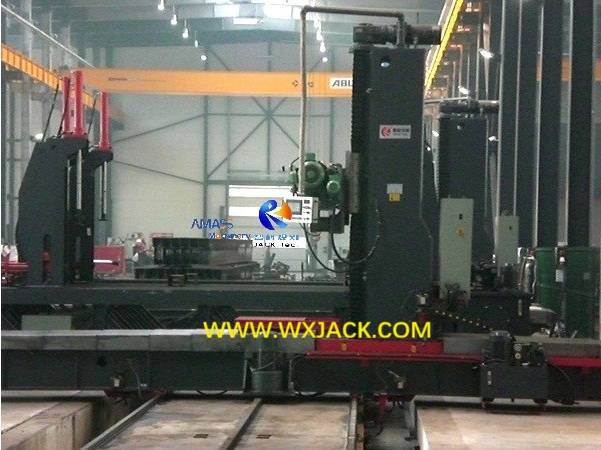

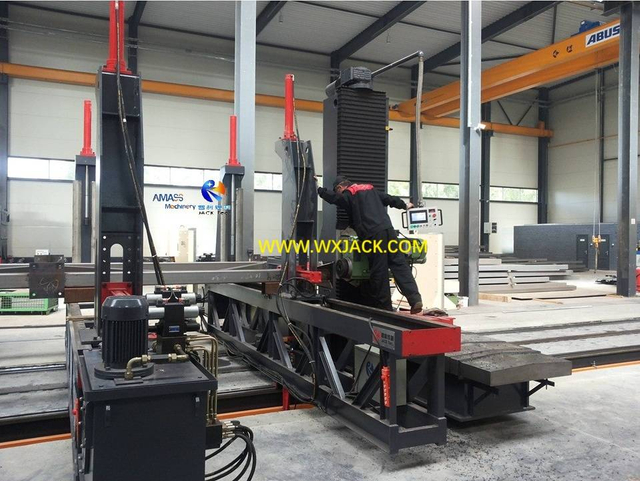

el conjunto de máquina móvil CNC-DX1540 en rieles paralelos: ( Fig.6 )

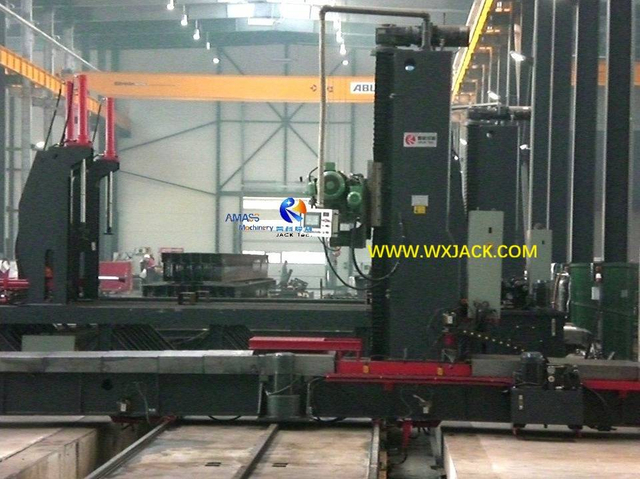

Fig6 cuadro H End de haz de viga Centro de fresado de la cara 126

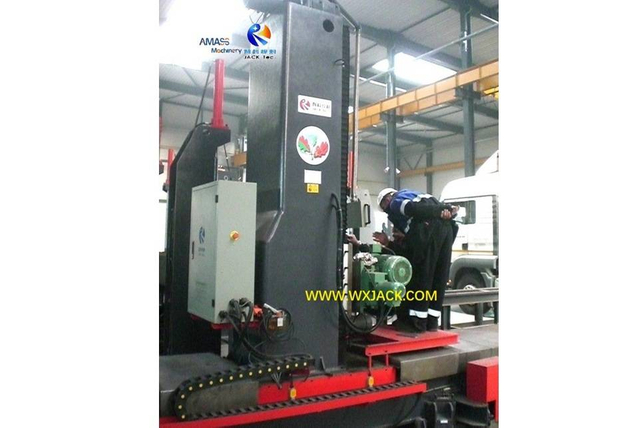

2) Un giro de la máquina: el otro conjunto de la máquina modelo CNC-DX1540, aunque fija, se instala en la tabla de giro 0 ° ~ 60 °, para facilitar la sección transversal de la acariciación de la caracol de la pieza de trabajo de la pieza de trabajo:

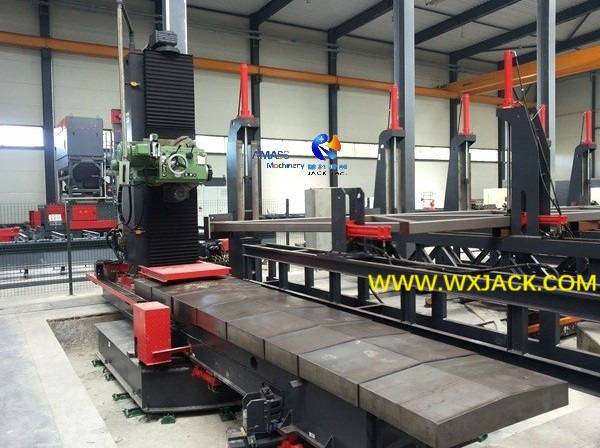

el conjunto de CNC-DX1540 Box H End Face Machine con CNC con CNC, junto con 0 ° ~ 60 ° Tabla de giro beneath: ( Fig .

Fig7 cuadro H Máquina de fresado de la cara del extremo del haz con CNC 124

3) Box H Beam Clamp: además, hay 5 conjuntos de tablas de posicionamiento principal del disco hidráulico, que son móviles a lo largo de los rieles paralelos dobles, que sirven como base de retención para la larga pieza de trabajo. La carrera vertical de los cilindros de aceite de estas tablas de posicionamiento es diferente, para asegurar firmemente la pieza de trabajo con una brida oblicua de hasta 15 ° ángulo de inclinación:
los 5 conjuntos de tabla de sujeción de accionamiento hidráulico para mantener firmemente las piezas de trabajo comunes y especiales: ( Fig.8 )

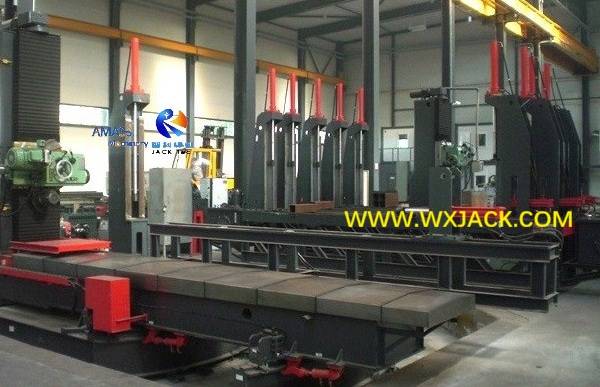

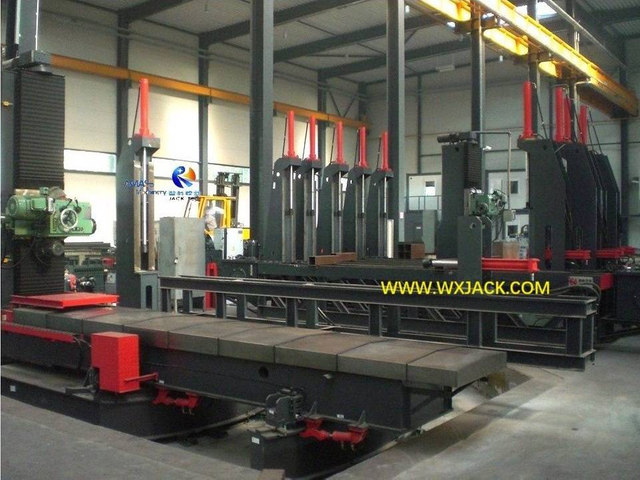

Fig8 Box H Centro de fresado de la cara del extremo de la viga 129

D. Vista técnica y operación en el cuadro H Centro de fresado de caras de la viga del haz:

1. Bosquejo general en el centro de fresado y franqueza de la estructura de acero:

1) Tipo de equipo de procesamiento: 2 conjuntos de máquina de fresado facial de la caja del modelo H de la caja H con CNC-DX1540 con CNC. Su movimiento y movimiento se gestionan con CNC y servomotores; La operación se realiza con la pantalla táctil en el CNC;
2) Operaciones tecnológicas principales adoptadas: fresado de la cara final por medio de la altura de fresado de alta potencia ( 7.5kW ), con su ángulo y velocidad de rotación ajustable:
3) la marca de fresado de la marca E-long de la marca Taiwán E-Long , 7.5kW , en cada conjunto de CNC-DX1540 Model Box H Beam Final Farep Machine con CNC: ( Fig.9 )

4) Operación: durante el trabajo, los dos conjuntos de máquina CNC-DX1540 tienen una operación de molienda facial en las caras del extremo de la pieza de trabajo al mismo tiempo. Para atender la especificación de la pieza de trabajo variable (ángulo de inclinación de longitud y cara lateral), un conjunto de la máquina de fresado de la cara del extremo del haz H se mueve a lo largo del riel, la otra máquina gira en 2 segmentos de 0 ° ~ 45 ° y 45 ° ~ 60 °;

2. Especialidad técnica general de la máquina de fresado de la cara del extremo de la caja H con CNC:

1) La cantidad de cabezas de fresado en cada conjunto de la máquina CNC-DX1540 es de 1 pieza, disponible para mecanizado horizontal y vertical, con un modelo de 7.5kW MU-9 , producido con productor profesional de Taiwán;
2) El rango de velocidad de giro del cortador de fresado es 65 ~ 715 rpm . Hay 9 posiciones de velocidad de giro para cambiar, con ajuste manual en la cara delantera de la cabeza de fresado;
3) El material de la cuchilla de fresado es la marca y el tipo de cuchilla de carburo usada Spcn1504ed ;
4) El tamaño de la pluma de la cabeza de fresado es 0 ~ φ200 mm , y el ángulo de rotación es 0 ~ 45 ° ;
5) Ajuste de fresado: Durante el trabajo, el ajuste en las cabezas de fresado se realiza mediante unidades mecánicas manuales; Y el ajuste en el ángulo de rotación de las cabezas de fresadoras en el plano vertical se realiza mediante una unidad mecánica manual.

E. Especificaciones principales de CNC-DX1540 Box de grupo de trabajo H Máquina de fresado de cara de haz H con CNC:

1. Posicionamiento del haz de la caja H: antes de la operación oficial, la pieza de trabajo debe cargarse en este Centro de fresado de la cara de la viga del cuadro H, y fijarse de manera confiable con dispositivos de sujeción hidráulica;
2. Medida del ángulo de giro: el ajuste de posicionamiento del ángulo de la máquina de giro, en relación con la pieza de trabajo (haz h) es 0 ~ 60˚ con una precisión de 2 '(minutos) . Para la máquina CNC-DX1540 de inclinación estacionaria, se utiliza una regla circular para la medición y control del ángulo de rotación;
3. Movimiento rápido horizontal: el conjunto de la máquina CNC-DX1540 móvil puede moverse a lo largo de dos rieles de guía lineales, la velocidad de viaje relacionada para el ajuste de longitud de trabajo es de 3000 mm/min. , que no es ajustable;
4. Velocidad horizontal y vertical de la alimentación de trabajo de cortador, de los dos conjuntos de máquina de fresado de cara de extremo de la caja H-DX1540 con CNC: 150 ~ 600 mm/min. Esta velocidad de trabajo debe ser gradual, el inversor realiza un ajuste sin paso;
5. Movimiento rápido vertical: la velocidad vertical del cortador de acción rápida de las dos máquinas es de 1500 mm/min. Esta velocidad tampoco es ajustable;
6. Velocidad horizontal del cortador de acción rápida de los dos conjuntos de máquina CNC-DX1540: 2000 mm/min. , esta velocidad no es ajustable;
7. Cabeza de fresado Ambas direcciones Servo Motors Potencia: potencia del motor de alimentación horizontal y vertical de los dos conjuntos de máquina CNC-DX1540: 3.0 kW para ambas direcciones. Los servomotores están equipados con codificador y freno;
8. Potencia del motor de movimiento longitudinal de CNC-DX1540 Model Box H Beam End Fresh Machine con CNC es de 2.2 kW . El motor también está con codificador y freno.

F. Operación de fijación de la pieza de trabajo con CNC-DX1540 Box H Beam End Face Forning Center:

1. La fijación de la pieza de trabajo en las tablas principales se realiza mediante abrazaderas verticales y se realiza en vista de la placa de sujeción;
2. Para el rendimiento de la pluma mínima de la pieza de trabajo (h viga de h y haz de caja), con el propósito de su fijación confiable en una máquina de giro durante la operación de fresado de la cara final, es necesario proporcionar abrazaderas adicionales de retención, específicamente:
1) proporcionar una placa de cama de la máquina de giro con el rayo de tabla de soporte, con dos abrazaderas de retención hidráulica de soporte, en el lado vertical y posterior;
2) Las abrazaderas de retención verticales y laterales deben tener una carrera de viaje longitudinal suficiente para la fijación del haz, en los 2 conjuntos de CNC-DX1540 Box H Beam End Fresh Machine con CNC, dependiendo del ángulo de la máquina de ajuste de 0 a 600 mm;
3. Para proporcionar un dispositivo de giro de sujeción instalado en todas las abrazaderas laterales de sujeción para la colocación y fijación del haz de cono H, para eliminar el sesgo de la barra del cilindro hidráulico;
4. La potencia del motor de posicionamiento de tablas principales es de 0.75 × 3 kW;

5. Sistema hidráulico de Centro de fresado y franqueza de estructura de acero:

1) La potencia de la estación hidráulica de 2 conjuntos de máquinas CNC-DX1540 y la tabla de fijación/ tabla de fijación es de 11.0 kW . Esto equivale a: dos estaciones hidráulicas: 5.5 kW x 2 ;
2) La presión de trabajo en el sistema hidráulico es de hasta 6.0 MPa;

6. Cableado eléctrico y despliegue de manguera en el Centro de molienda de caras de la viga del Box H:

1) la colocación de todas las piezas móviles/ cables eléctricos y mangueras de alta presión a la máquina de suministro y sobre ella debe proporcionar en capas de cable;
2) El diseño de cableado de todas las piezas/ cables eléctricos no movables y las mangueras de alta presión sobre ella deberá proporcionar en mangueras o bandejas protectoras cerradas.

G. Parámetros técnicos del cuadro de grupo de trabajo H Centro de fresado de la cara del extremo del haz:

Parámetro	Valor
Modelo de los 2 conjuntos de la máquina de fresado de la cara del extremo del haz de la caja H con CNC	CNC-DX1540
Tamaño mínimo de la brida de la pieza de trabajo (h viga) para la máquina móvil y giratoria, H x W	250 × 250 mm
Tamaño máximo de la pieza de trabajo (haz h) para la máquina móvil y giratoria, H x W	1500 × 4000 mm
Tamaño máximo de la pieza de trabajo (haz h) para la máquina de giro en el ángulo de rotación de 0 ° , H x W	1500 × 4000 mm
Tamaño máximo de la pieza de trabajo (haz h) para la máquina de giro en el ángulo de rotación de 60 ° , H x W	1500 × 2000 mm
Tamaño máximo de la pieza de trabajo (h viga) brida para la máquina de giro en el ángulo de rotación de 60˚ , H x W	1500 × 4000 mm
Longitud mínima de la pieza de trabajo de acuerdo con su lado más grande (en el procesamiento simultáneo de los extremos del lado doble) en el ángulo de giro de la máquina de giro 45˚≤ α ≤ 60˚ grados	6000 mm
Longitud mínima de la pieza de trabajo (en el procesamiento del lado doble simultáneo de los extremos) en el ángulo de giro de la máquina de giro 0˚≤ α ≤ 45˚ grados	5000 mm
Longitud máxima de la pieza de trabajo bajo la condición del procesamiento simultáneo de doble lateral de los extremos en la fresado de la estructura de acero y el centro de la cara	24000 mm
Ángulo del cono de las bridas de la pieza de trabajo ( h viga )	0 °- 5 °
Material de haz de haz de caja de la pieza de trabajo	ST3SP5, 09G2S, 10KHSND, 15KHSND

Otras series de productos de máquina herramienta

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

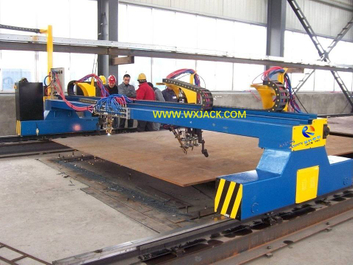

Modelos CG Strip de control del inversor y máquina de corte de llama triple

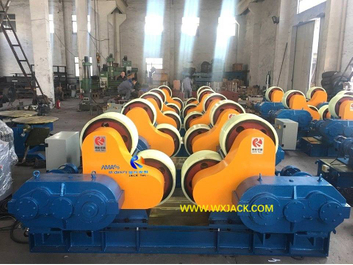

Rotator de soldadura autoletable de alta calidad HGZ Rotator de soldadura de alta calidad.

Propósito de construcción naval soldadura de la serie TB de la línea de producción del haz

Máquina de biselado y chaflán de tubería de propósito de borde de borde de la llanta

Máquina de redondeo y recortamiento de la estructura de la estructura de cuadro de la caja RH1500 a RH3000

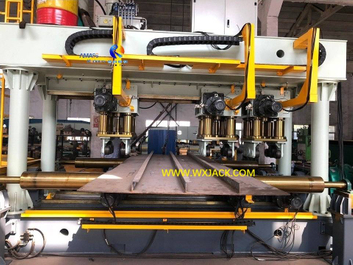

Máquina de alisado de elemento de placa de refuerzo hidráulico de alta calidad de alta calidad
