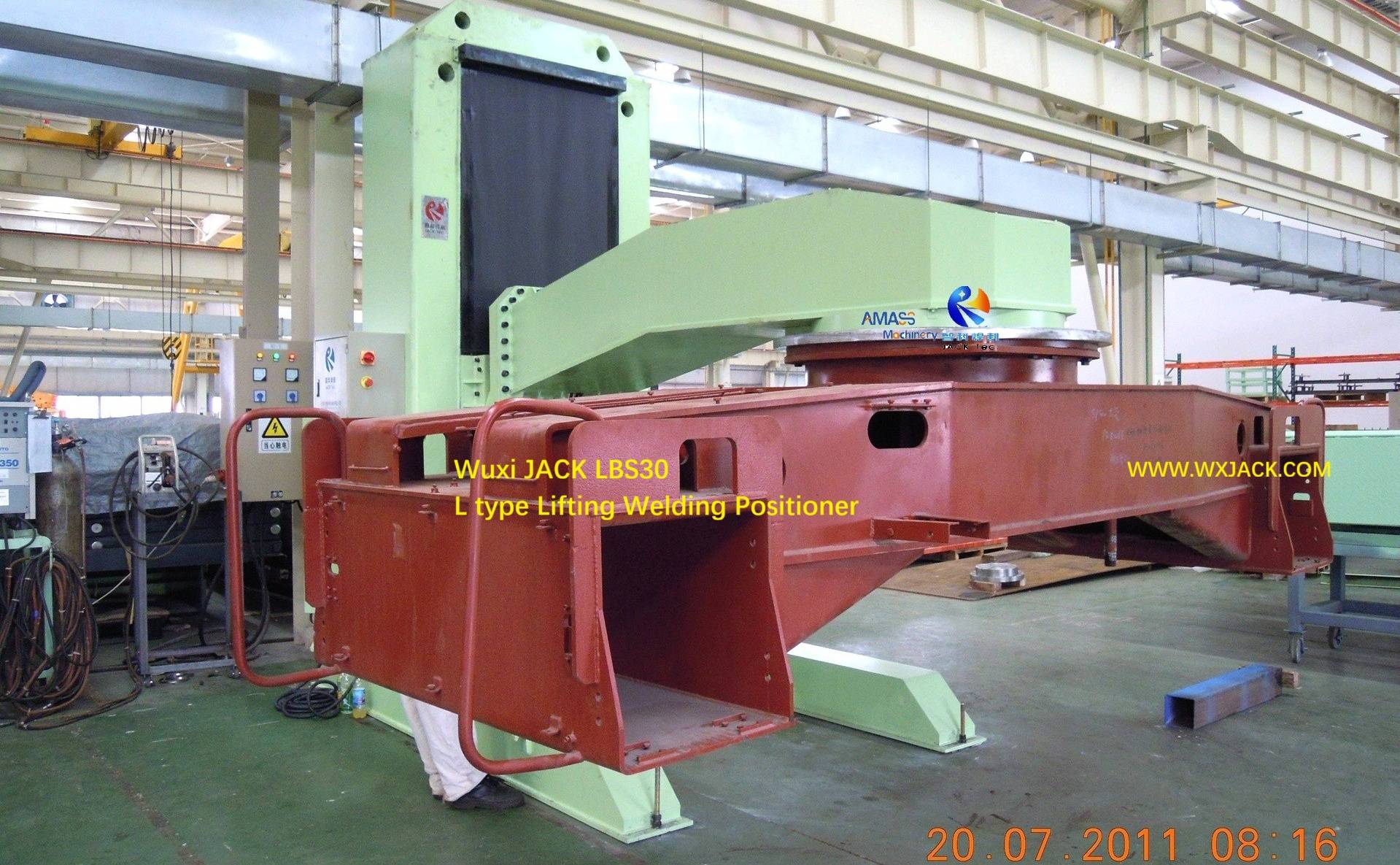

L type Welding Positioner 13 DSCN0902

Posicionador de soldadura Wuxi JACK,

¡Proporcione a los clientes una línea completa de la mesa de trabajo de soldadura por torneado más aplicable y confiable!

Posicionador de soldadura de elevación, posicionador de soldadura de cabeza y cola convencional de dos ejes, tres y cuatro ejes tipo L

El posicionador de soldadura viene en una amplia variedad de estructuras, tonelaje de carga y movimientos de trabajo, según las características de las piezas de trabajo y el entorno de trabajo. Como proveedor chino de primera clase en maquinaria y equipos de soldadura, durante las últimas dos décadas, Wuxi JACK desarrolla y entrega más de cientos de juegos de mesas de trabajo de soldadura giratorias de diseño delicado y fabricación estricta para clientes en China y en el extranjero:

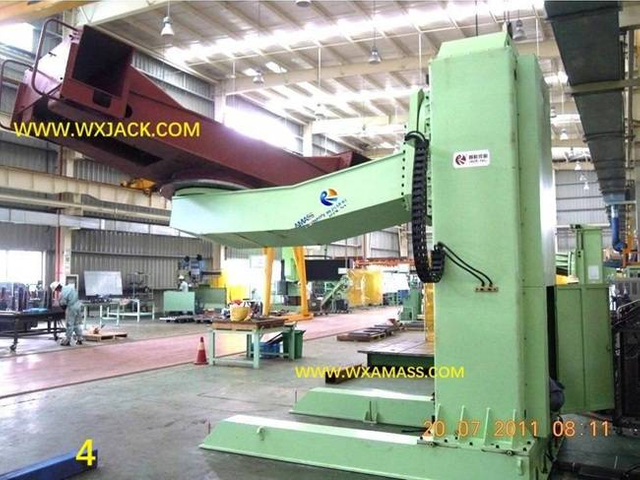

Modelo LBS30 Posicionador de soldadura de elevación tipo L grande de tres ejes de movimiento con rotación, giro y elevación de capacidad de carga de 3 toneladas
Modelo HTW10 Cuatro ejes de movimiento giran, giran, levantan, posicionador de soldadura de cabeza y cola móvil con capacidad de carga de 10 toneladas
Modelo HB20 Convencional, dos ejes de movimiento giran e inclinan. Mesa de trabajo de soldadura giratoria con un tonelaje de carga de 2 toneladas.
Posicionador de soldadura con servoaccionamiento de alta precisión modelo SHB30 de dos ejes de movimiento con capacidad de carga de 3 toneladas
Modelo LBS10 Tres ejes de movimiento giran, rotan y elevan Tipo L Elevación Soldadura Posicionador de 1 tonelada de capacidad de carga
Modelo HTW02 Dos ejes de movimiento giran dos postes móviles columnas dobles Posicionador de soldadura de cabeza y cola de 2 toneladas de capacidad de carga
Modelo HRW30 Posicionador de soldadura de cabeza y cola de tres ejes de movimiento de alta resistencia con capacidad de carga de 30 toneladas

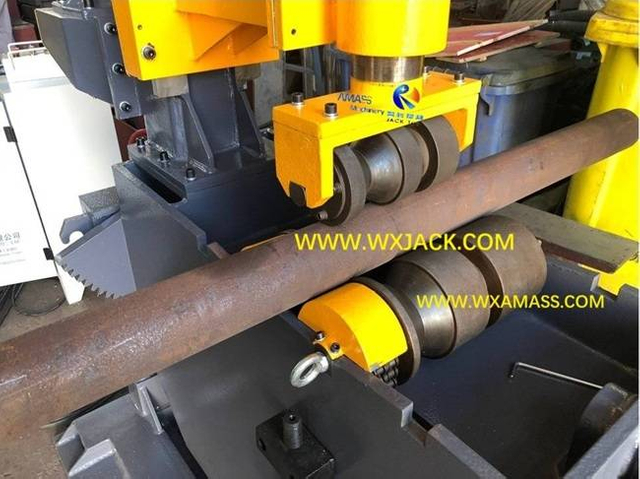

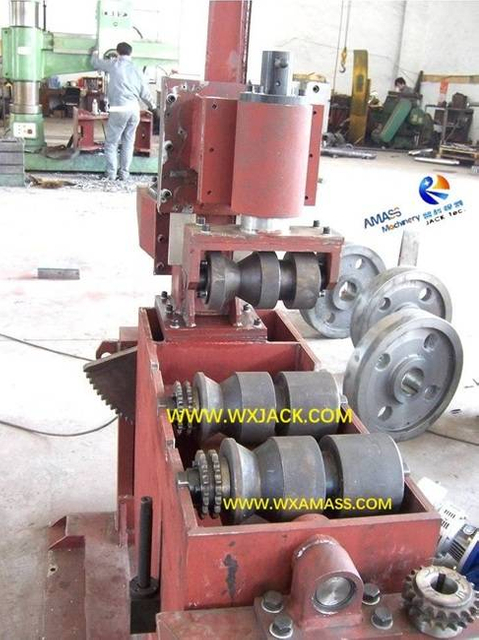

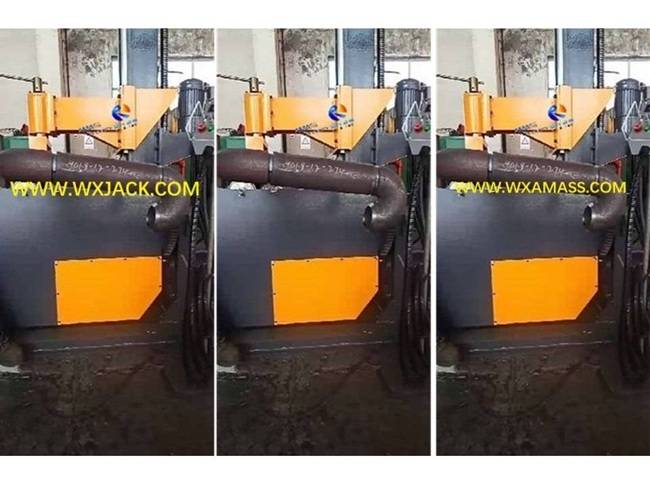

Posicionador de soldadura giratorio de tubería modelo PR24 con dos ejes de movimiento oscilante y giratorio

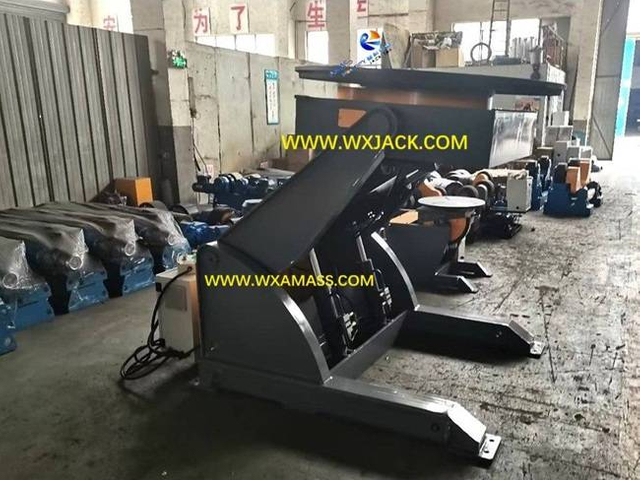

Modelo HHW80 Accionamiento hidráulico que levanta tres ejes de movimiento: gira, inclina y levanta Posicionador de soldadura con capacidad de carga de 8 toneladas

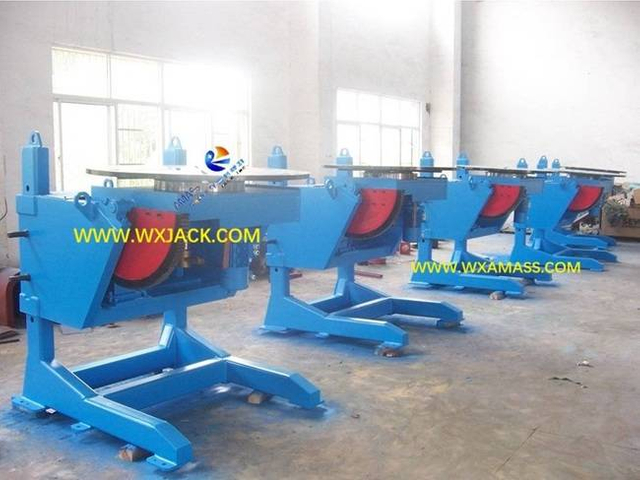

Modelo MHB50 Ajuste manual, elevación, dos ejes de movimiento, rotación y elevación, Posicionador de soldadura con capacidad de carga de 5 toneladas
Modelo HTW5 Dos ejes de movimiento giran columnas móviles de doble poste Posicionador de soldadura de cabeza y cola de 5 toneladas de capacidad de carga
Modelo RM5 Eje de movimiento único giro horizontal Mesa de trabajo de soldadura giratoria con capacidad de carga de 5 toneladas

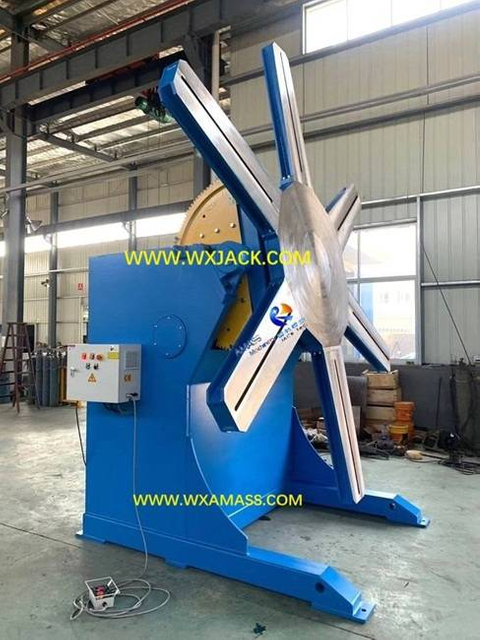

Modelo HB100 Diseño especial, seis garras, dos ejes de movimiento, mesa de trabajo de soldadura giratoria con capacidad de carga de 10 toneladas
Modelo LBS12 Tres ejes de movimiento giran giran levantan tipo L Elevación Soldadura Posicionador de tonelaje de carga de 1,2 toneladas
Modelo HB02 Posicionador de soldadura de dos ejes de movimiento giratorio e inclinable, pequeño y liviano, con capacidad de carga de 200 kg
Modelo SHB05 Eje de movimiento único de giro vertical Mesa de trabajo de soldadura giratoria con capacidad de carga de 5 toneladas

Vídeos de trabajo del posicionador de soldadura Wuxi JACK

Páginas de productos relacionados sobre vídeos en ejecución e ilustraciones técnicas de nuestro equipo de soldadura de posicionamiento:

1. Posicionador de soldadura convencional de dos ejes de movimiento;

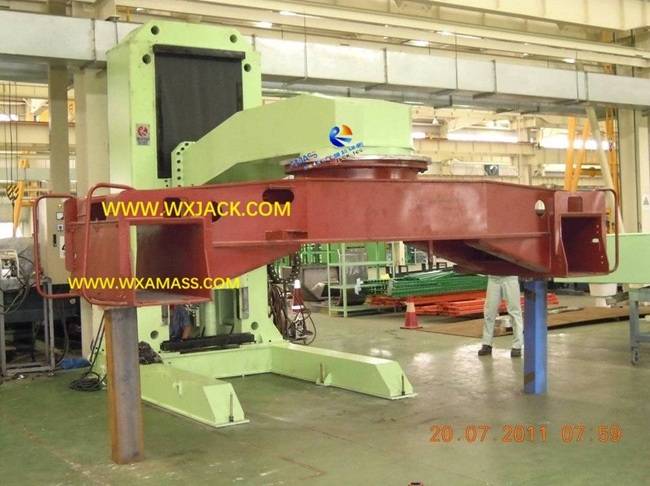

2. Posicionador de soldadura de elevación tipo L de tres ejes de movimiento;
3. Posicionador de soldadura de cabeza y cola de tres a cuatro ejes de movimiento;
4. Mesa de trabajo de soldadura giratoria y giratoria de eje de movimiento único;
5. Posicionador de soldadura con accionamiento por servomotor de alta precisión;

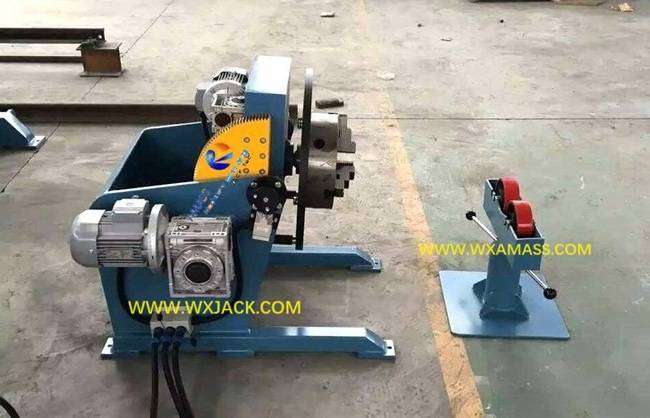

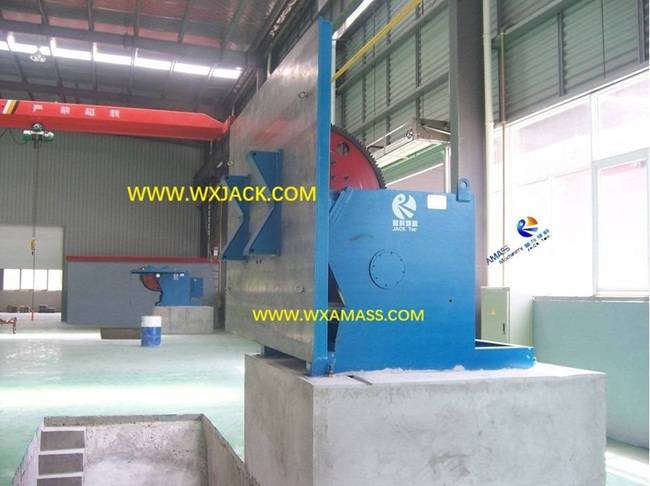

6. Posicionador de soldadura de fabricación especial;
7. Superioridad del posicionador de soldadura Wuxi JACK

Parámetros técnicos de la mesa de trabajo de soldadura con giro de cabeza y cola, estructura en L, eje único, convencional Wuxi JACK

A continuación se muestra una revisión rápida de las especificaciones técnicas de cada tipo general de nuestro equipo de soldadura de posicionamiento. Una introducción técnica más detallada, consulte la sección inferior de esta página:
1. Posicionador de soldadura convencional de dos ejes de movimiento modelos HB:
2. Posicionador de soldadura de elevación tipo L con función de elevación de tres ejes de movimiento modelos LBS:
3. Mesa de trabajo de soldadura giratoria con eje de movimiento único horizontal o vertical de 0° ~ 360°:
4. Posicionador de soldadura de cabeza y cola de postes de columnas dobles:
5. Posicionador de soldadura con accionamiento por servomotor de alta precisión:

Gran valor del posicionador de soldadura Wuxi JACK para los clientes

El revestimiento de extremos terminado fabricado por la máquina de revestimiento de extremos Wuxi JACK

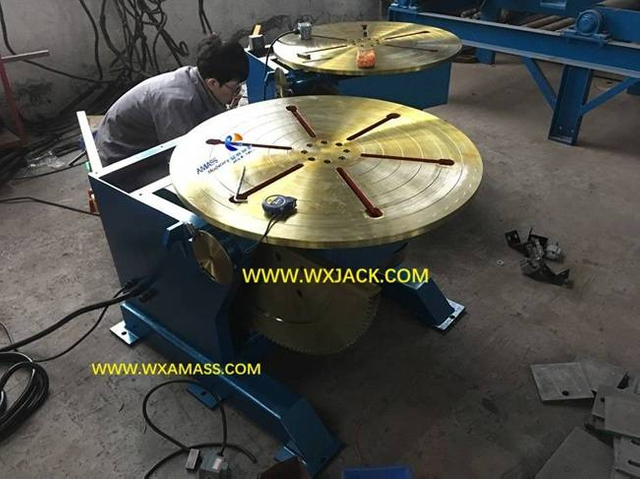

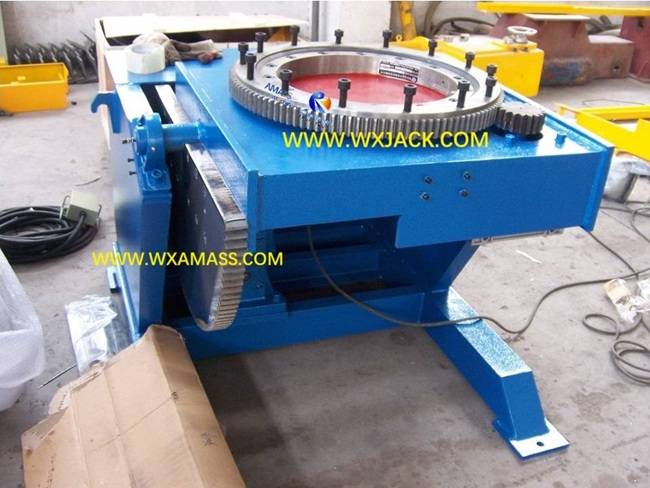

1 Welding Positioner Turning Table 6 100_9777

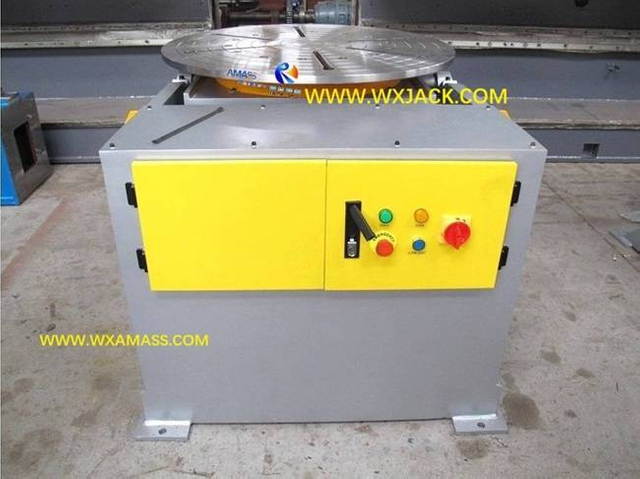

2 Welding Positioner Turntable 12 IMG_3433

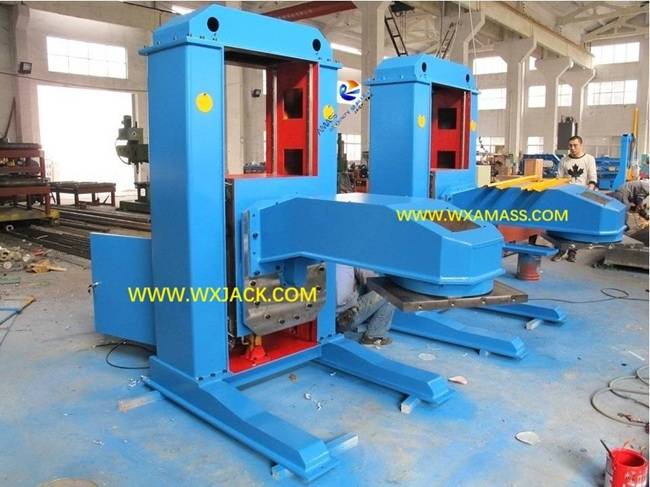

3 L Structure Lift type Welding Positioner 7 IMG_1832
4 Large L Structure Lift type Welding Positioner 3 CIMG2019
5 Servo Motor Drive Turning Welding Table 4 IMG_20240915_104554

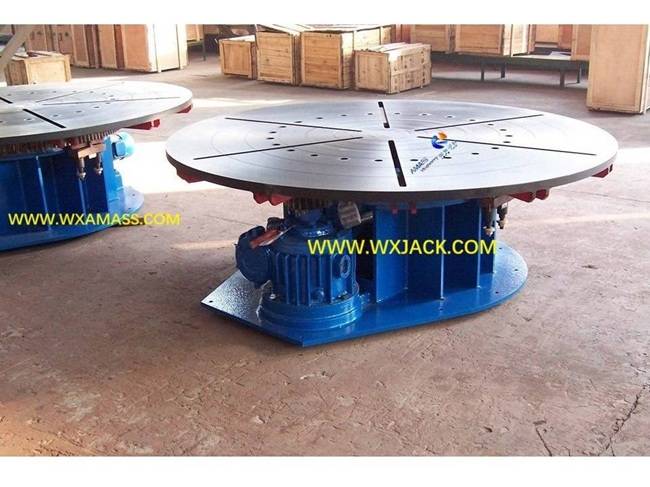

6 Rotary Welding Table 7
7 Double Columns Head and Tail Welding Positioner 2

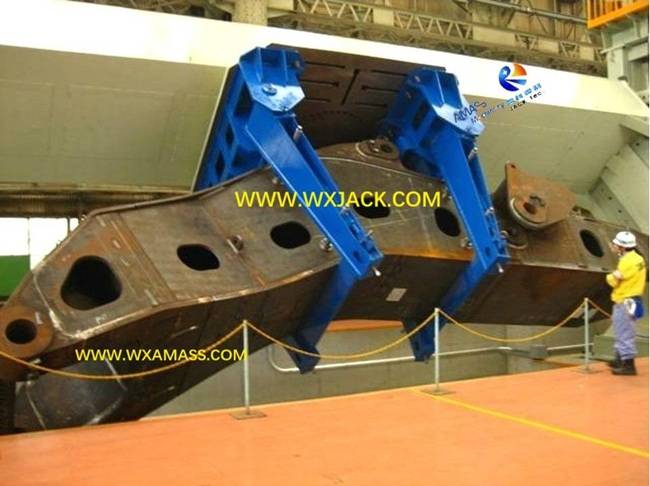

8 Heavy duty Double Columns Head and Tail Welding Positioner 2

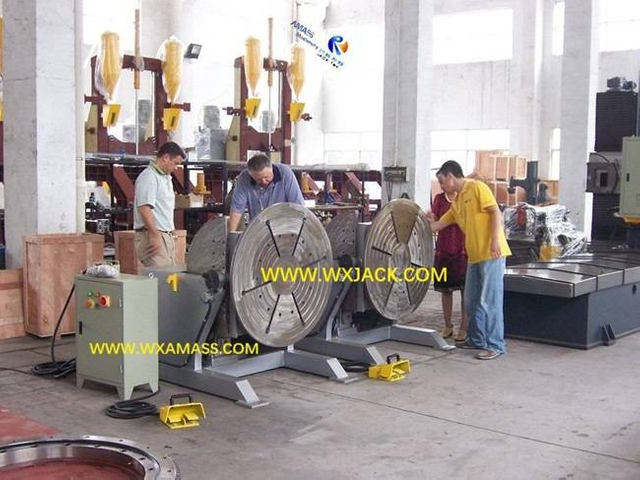

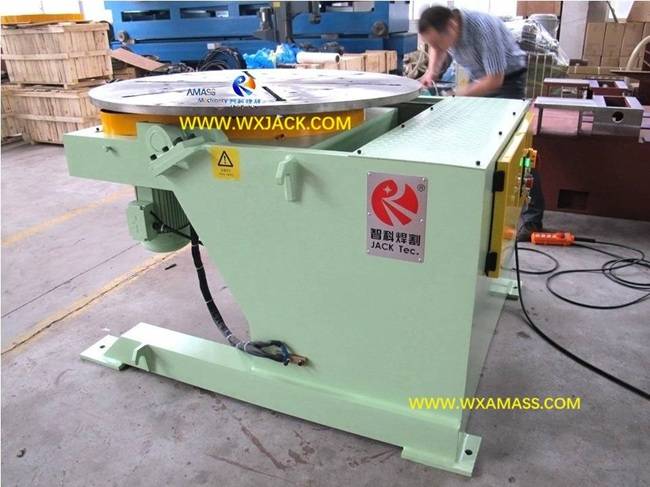

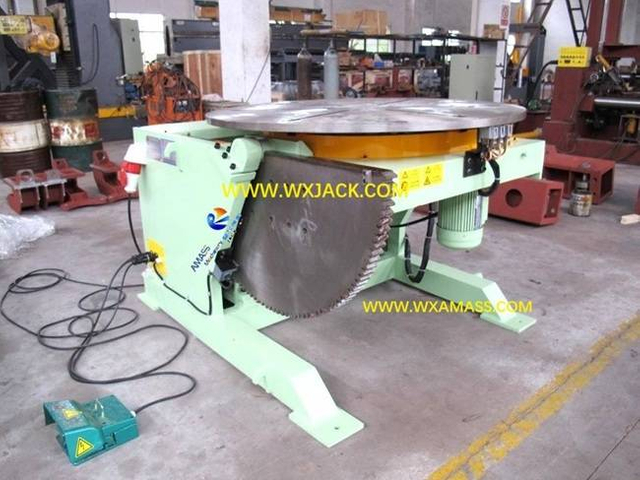

Plato giratorio posicionador de soldadura 10 IMG_4878

Función de la mesa de trabajo de soldadura giratoria, inclinable y elevadora

1. Uso extensivo: El posicionador de soldadura es un tipo de equipo de posicionamiento de soldadura de aplicación universal, que tiene uno, dos, tres o cuatro ejes de movimiento, para orientar varias piezas de estructura a la posición más ideal para la operación de soldadura;

2. Numerosos posicionadores de soldadura de grados de libertad opcionales:

Mediante el giro de la mesa de trabajo de soldadura y, por tanto, los movimientos de trabajo de las piezas de trabajo:
1) El primer eje de movimiento (Necesario): Giro infinito de 0° ~ 360° en sentido horario (en el sentido de las agujas del reloj) y CCW (en el sentido contrario a las agujas del reloj);
2) El segundo eje de movimiento (Opcional): Inclinación de 0° ~ 120° en sentido horario o antihorario;
O bien, la segunda rotación infinita de 0° ~ 360°;
3) El tercer eje de movimiento (Opcional): Elevación de carrera vertical de 1000 mm ~ 5000 mm o más;
4) El cuarto eje de movimiento (Opcional): Movimiento del contrapunto en cierta carrera para el posicionador de soldadura de cabeza y cola
La pieza de trabajo se puede ajustar a la posición óptima, para implementarla en la tecnología de soldadura designada:
Sitio de trabajo de Wuxi JACK libras10 Posicionador de soldadura de elevación tipo modelo L de 1 tonelada de capacidad de carga: (Fig.1)
Fig1 Posicionador de soldadura tipo elevación de estructura L 3 100_7167

3. Ventajas y posiciones de liderazgo del posicionador de soldadura Wuxi JACK:

1) Logro empresarial: Durante las últimas dos décadas, como proveedor profesional chino de primera clase en la industria de equipos de corte y soldadura con una sólida solidez técnica, Wuxi JACK ha entregado cientos de juegos de posicionadores de soldadura para clientes de todo el mundo, en estructuras diversificadas y tonelaje de carga de mesas de trabajo de soldadura giratorias;
2) Fuerza técnica: No sólo nuestro posicionador de soldadura convencional de dos ejes de movimiento tiene una calidad superior y un precio muy razonable, sino que también nuestra fortaleza técnica superior radica en el diseño y fabricación de varios productos 'más complicados': posicionador de soldadura de elevación tipo L, posicionador de soldadura de cabeza y cola de columnas dobles. , etc.;
3) Amplia base de clientes: Estos posicionadores de soldadura rotativos entregados por Wuxi JACK se distribuyen en industrias de fabricación industrial en todo el mundo, creando grandes valores para los clientes;
4. Resumen Los puntos fuertes de nuestra familia de productos de posicionamiento de mesas de trabajo para soldadura giratoria se ilustran en la página de diapositivas del producto: 'Superioridad del posicionador de soldadura Wuxi JACK'.

Clasificación en la mesa de trabajo de soldadura giratoria Wuxi JACK

1. Dos ejes de trabajo convencionales:
1) 0° ~ 360° giro infinito CW y CCW;
2) Inclinación de 0° ~ 120° CW y CCW, o la segunda rotación infinita de 0° ~ 360° CW y CCW;
2. Tres a cuatro ejes de trabajo:
Sobre la base de los dos grados de libertad anteriores, agregando:
1) Cierto movimiento vertical hacia arriba y hacia abajo;
2) Cierto recorrido horizontal del contrapunto, desde varios metros hasta más de 10 metros;
Estos involucran principalmente el posicionador de soldadura de elevación tipo L, junto con el posicionador de soldadura de cabeza y cola;
3. Eje de trabajo único:
Modo horizontal o vertical 0° ~ 360° giro infinito en sentido horario y antihorario;
4. Modelos de accionamiento por servomotor de alta precisión;
5. Varios tipos de modelos fabricados especiales.
Eje único
Revolución horizontal
Cabeza y cola
Dos ejes de movimiento
Dos ejes de movimiento

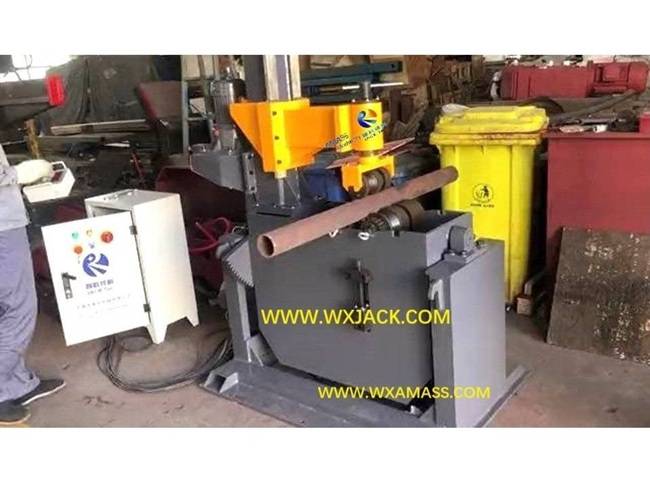

Rotador de soldadura de tuberías
De mano

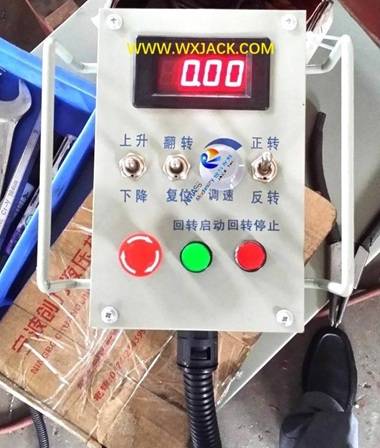

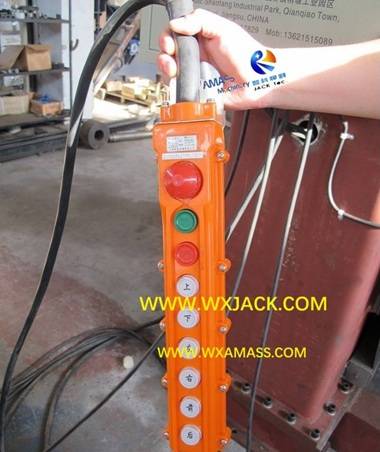

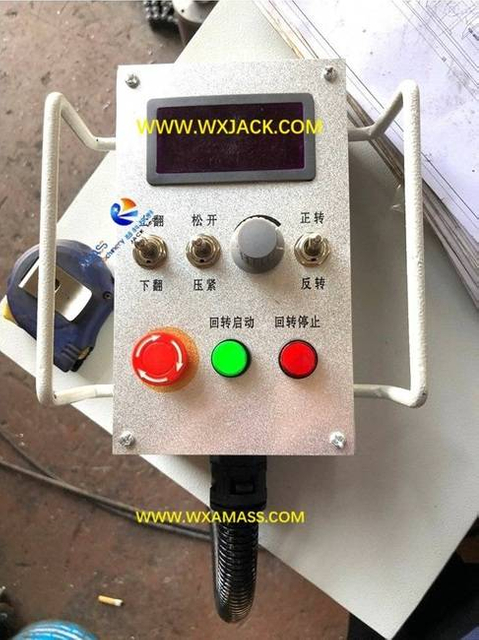

Colgante de operación
Revolución vertical de un solo eje
Función de elevación tipo L

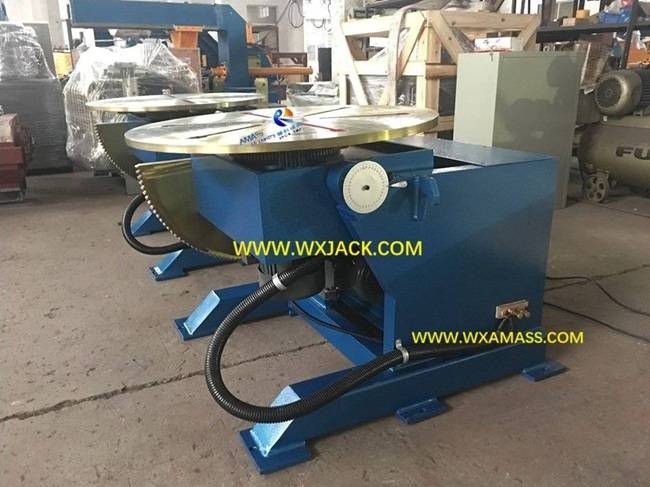

1 Plato Giratorio Posicionador de Soldadura 20- IMG_3749

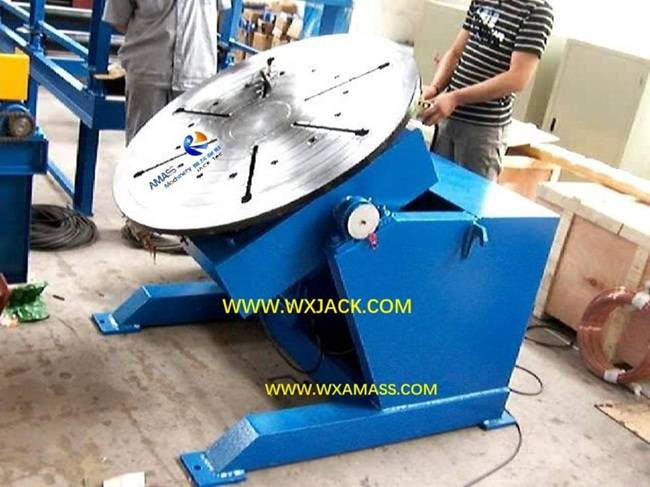

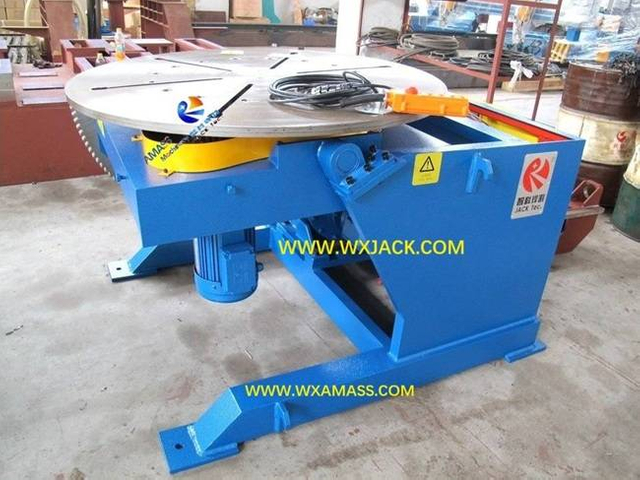

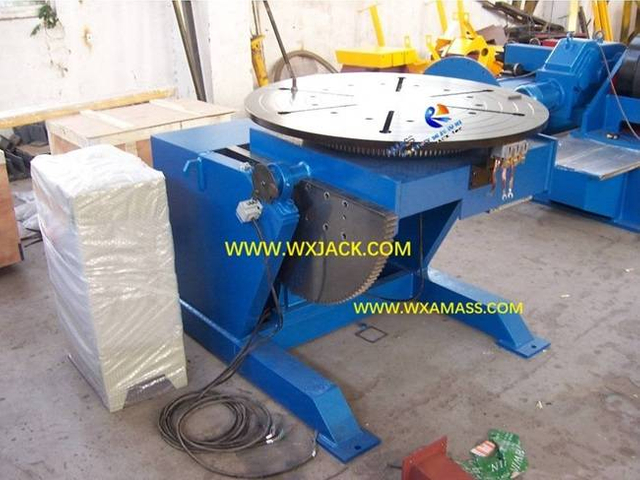

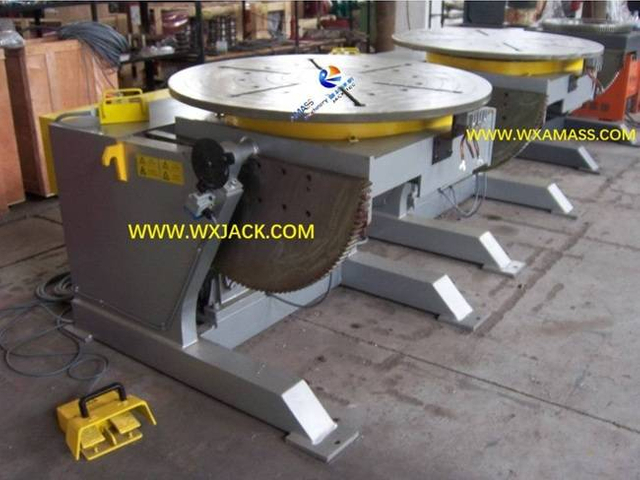

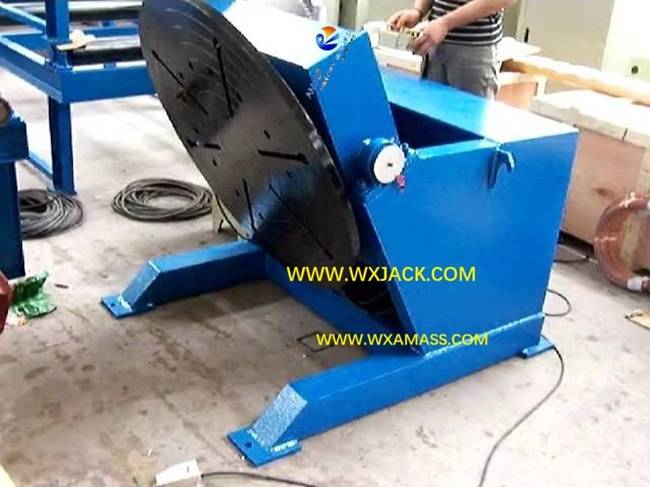

1. Posicionador de soldadura de dos ejes de trabajo:

Más >>

1. Vista técnica sobre la mesa de trabajo de soldadura giratoria:

1) Dos grados de libertad: Giro infinito de 0°~360° e inclinación de 0°~120° CW/CCW;
2) Conducir: Reductor de motor de CA;
3) Dos estructuras principales:
a) Mesa de trabajo de soldadura de torneado simple convencional;
b) Posicionador de soldadura tipo L de altura fija;
4) Capacidad de carga: Va desde 100 kilos a 50 toneladas, corresponde a los modelos de servicio ligero/medio/pesado;
5) Volumen de ventas: El posicionador de soldadura convencional de dos ejes de control tiene el mayor volumen de ventas en la industria y el mercado;
6) Piezas de trabajo aplicables: Adecuado para fabricar piezas estructurales de longitud corta y altura pequeña. Por lo tanto, la función de elevación de la pieza de trabajo no es necesaria para su operación de soldadura, ya que absorbe la longitud total de las piezas de trabajo.

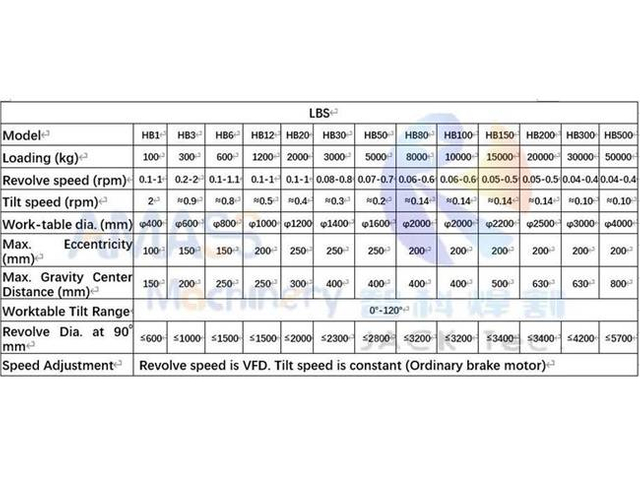

2. Parámetros técnicos del posicionador de soldadura de dos ejes de control:

Posicionador de soldadura Placa giratoria de soldadura

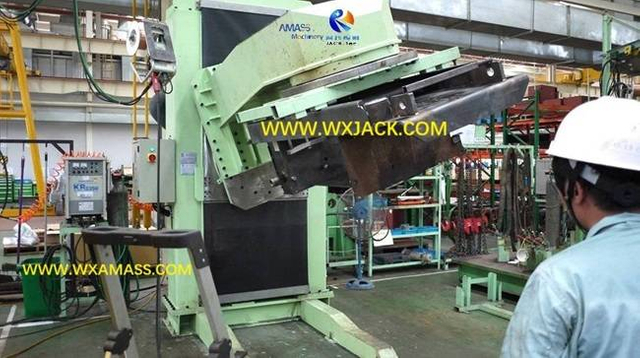

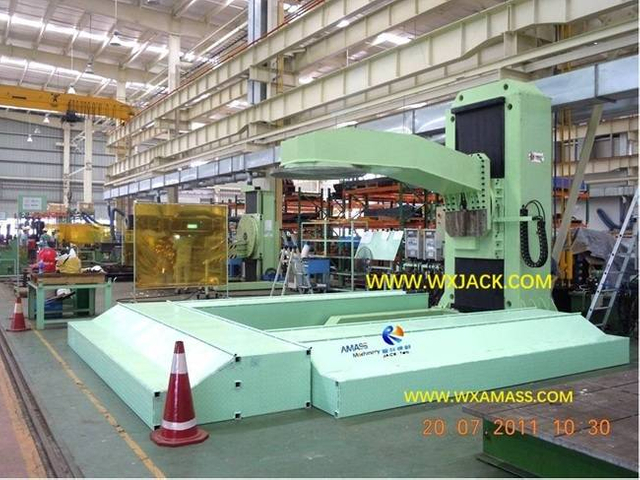

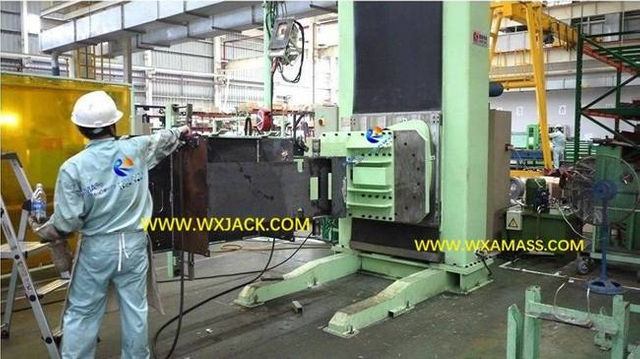

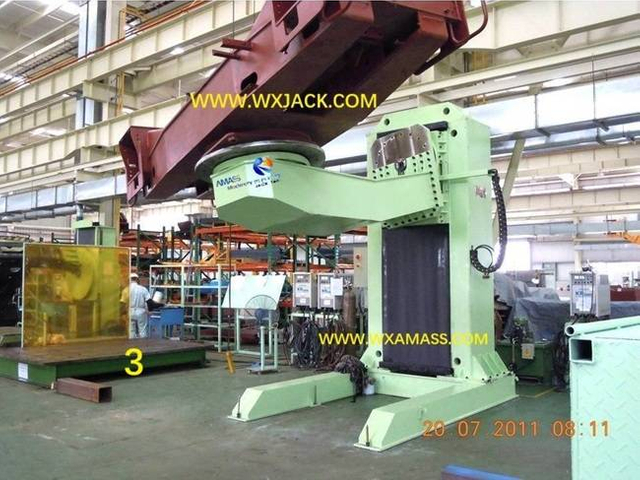

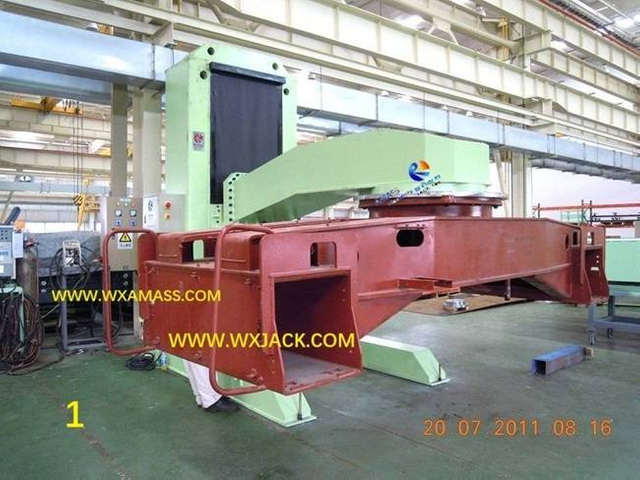

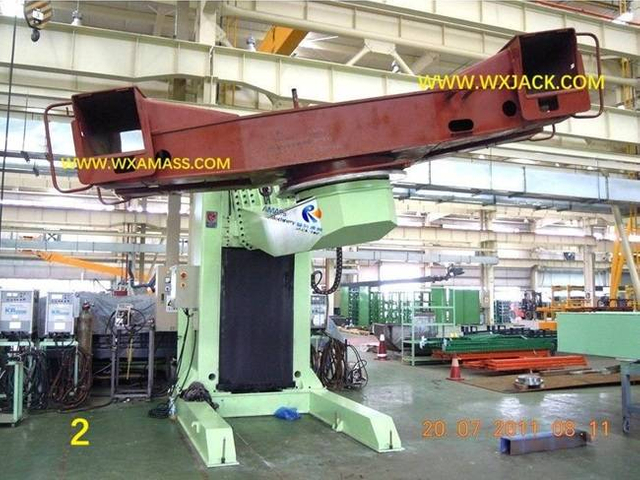

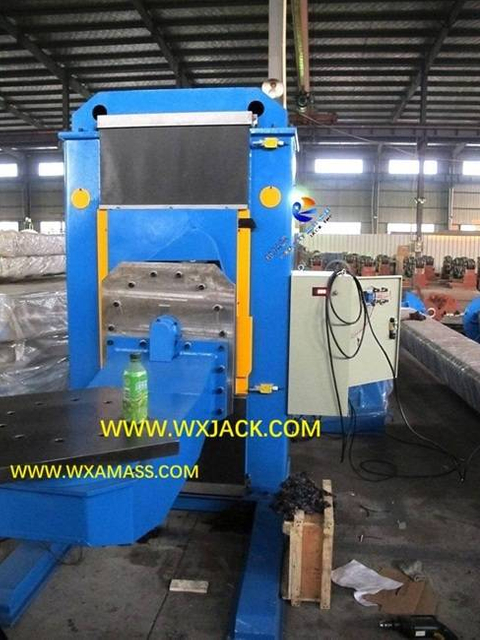

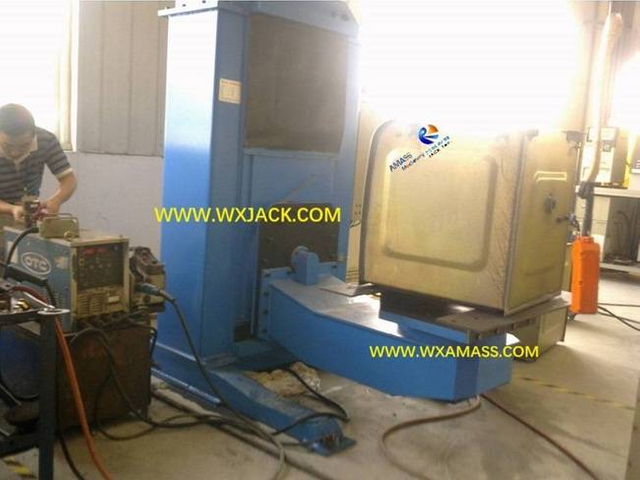

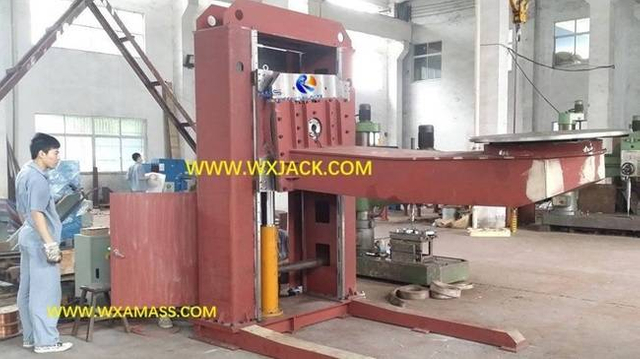

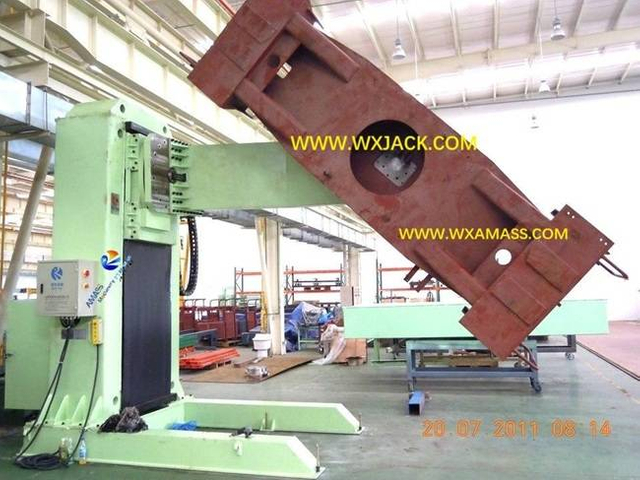

2. Posicionador de soldadura de elevación tipo L:

Más >>

1. Mesa de trabajo de soldadura giratoria con tres ejes de movimiento:

1) 0°~360° giro infinito en sentido horario o antihorario;
2) Inclinación de 0°~120°;
3) Movimiento motorizado vertical hacia arriba y hacia abajo dentro de un cierto recorrido;

2. Accionamiento de la mesa de trabajo y la pieza de trabajo de soldadura giratoria:

1) Girar e inclinar son accionados con motorreductor de corriente alterna;
2) Elevación: En Wuxi JACK produjo el posicionador de soldadura de elevación tipo L, la elevación de la pieza de trabajo se realiza con cilindro hidráulico, garantizando un rendimiento totalmente seguro y fiable;

3. Tipos típicos de posicionador de soldadura de tres ejes de movimiento:

1) Posicionador de soldadura de elevación tipo L;
2) Posicionador de soldadura de cabeza y cola tipo elevación
3) Mesa de trabajo de soldadura giratoria única con elevación de ajuste manual;
4. Condición aplicable: Adecuado para fabricar piezas de trabajo de gran longitud;
5. Capacidad de carga: 1 / 1.2/ 2 / 3 toneladas para tipo L, y hasta 30 toneladas para Cabeza y cola tipo;
6. Trazo de elevación: De 500 mm a 1500 milímetros.

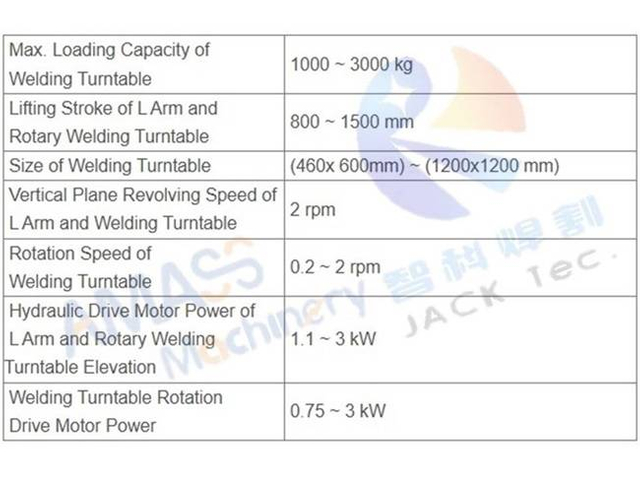

7. Parámetros técnicos del posicionador de soldadura de elevación tipo L:

Máx. Capacidad de carga de
Plataforma giratoria de soldadura		 1000 ~ 3000 kilos
Carrera de elevación del brazo L y
Plataforma giratoria de soldadura		 800 ~ 1500 milímetros
Tamaño de la plataforma giratoria de soldadura (460x600mm) ~ (1200x1200mm)
Velocidad de rotación del plano vertical de
Brazo en L y plataforma giratoria de soldadura		 2 rpm
Velocidad de rotación de
Plataforma giratoria de soldadura		 0,2 ~ 2 rpm
Potencia del motor de accionamiento hidráulico de
Elevación de plataforma giratoria de soldadura con brazo en L y rotación		 1,1 ~ 3 kilovatios
Rotación de la plataforma giratoria de soldadura
Potencia del motor de accionamiento		 0,75 ~ 3 kilovatios

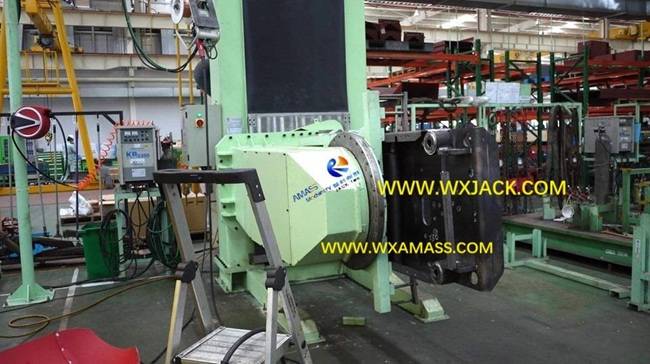

3 L Estructura Tipo de elevación Posicionador de soldadura 10

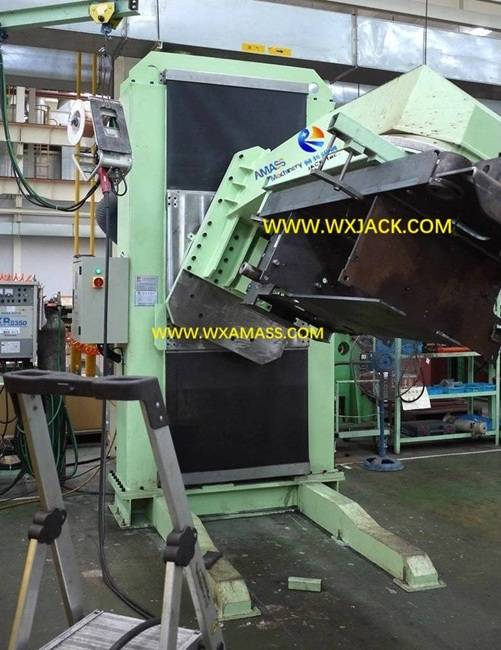

1 Posicionador de soldadura de elevación tipo L 12 P1000212

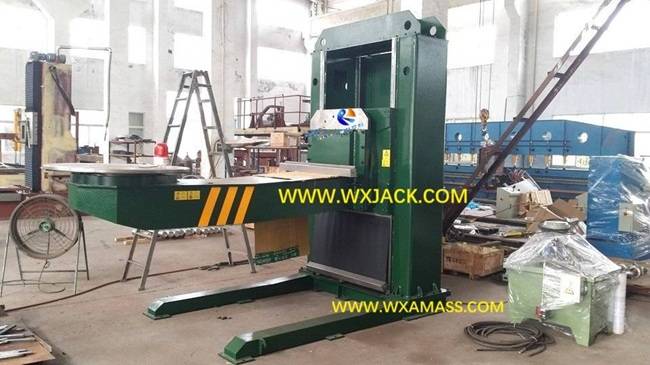

Posicionador de soldadura de elevación tipo 2 L 2 20140906_141306

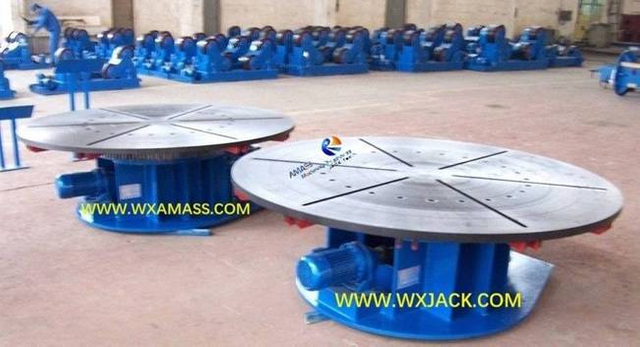

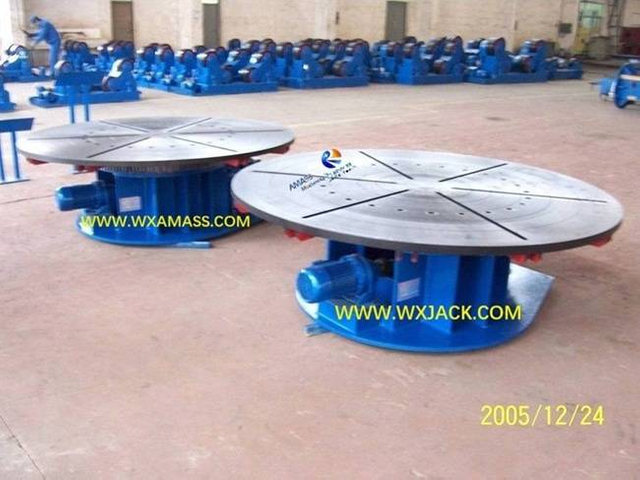

3. Mesa de trabajo de soldadura por torneado de un solo eje:

Más >>

1. Vista Técnica:
1) El grado solitario de libertad: 0°~360° giro infinito bajo el motor, cualquiera en plano vertical, o, en plano horizontal;
2) Modo de conducción: Con motorreductor de CA;
3) Piezas de trabajo aplicables: Piezas de trabajo con una o varias pasadas de costura de soldadura circunferencial dispuesta regularmente en la superficie externa de las piezas de trabajo;

4) Capacidad de carga convencional de la plataforma giratoria de soldadura:

a) El modelo de revolución en plano horizontal es de 1 tonelada a 30 toneladas;
b) El modelo de revolución en plano vertical es de 1 tonelada a 10 toneladas.

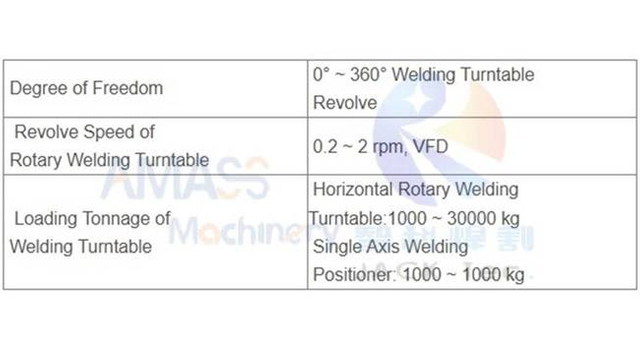

2. Parámetros técnicos de la mesa de trabajo de soldadura por torneado de un solo eje:

Grado de libertad Plataforma giratoria de soldadura de 0° ~ 360°
Girar
Velocidad de revolución de
Plataforma giratoria de soldadura		 0,2 ~ 2 rpm, variador de frecuencia
Tonelaje de carga de
Plataforma giratoria de soldadura		 Placa giratoria de soldadura horizontal: 1000 ~ 30000 kg
Soldadura de un solo eje
Posicionador: 1000 ~ 1000 kg

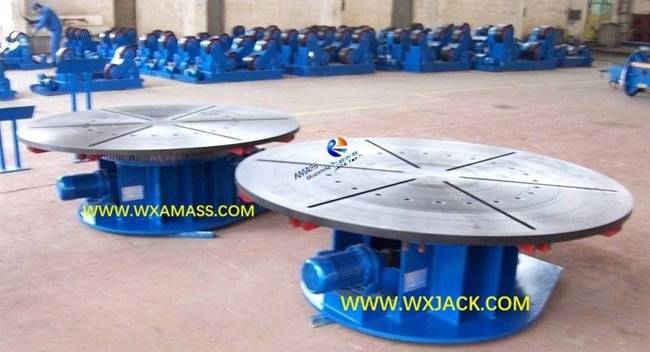

2 Plato giratorio de soldadura 3

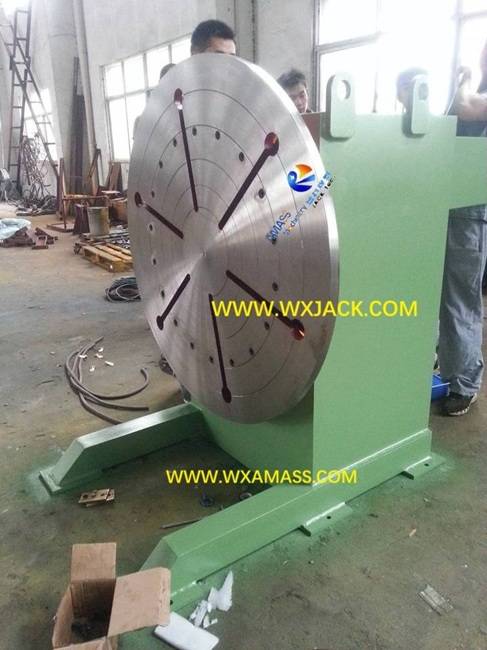

1 Plato giratorio de soldadura 1 20130826_090847

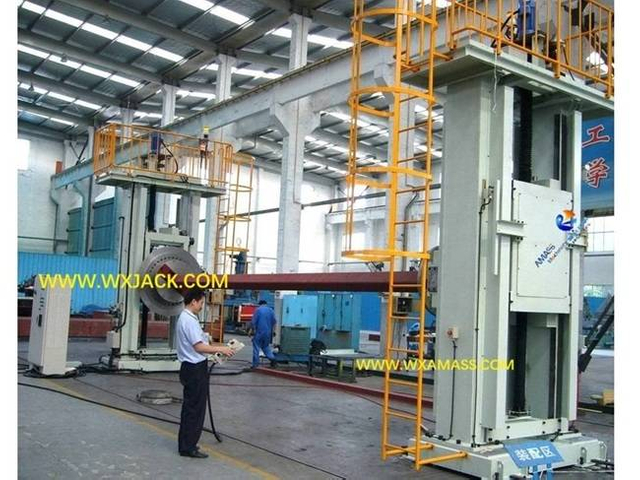

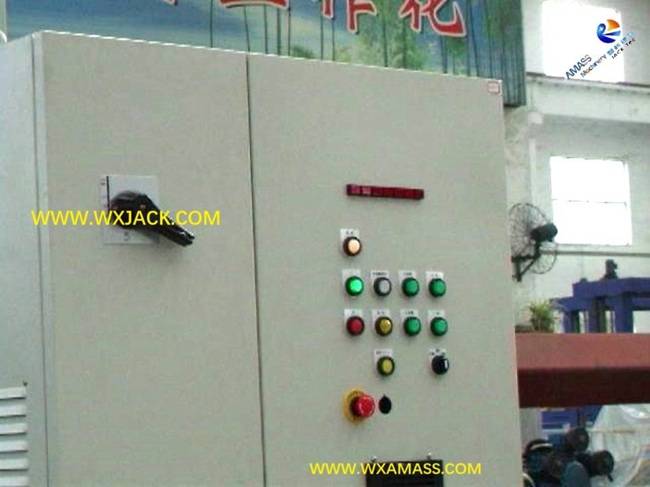

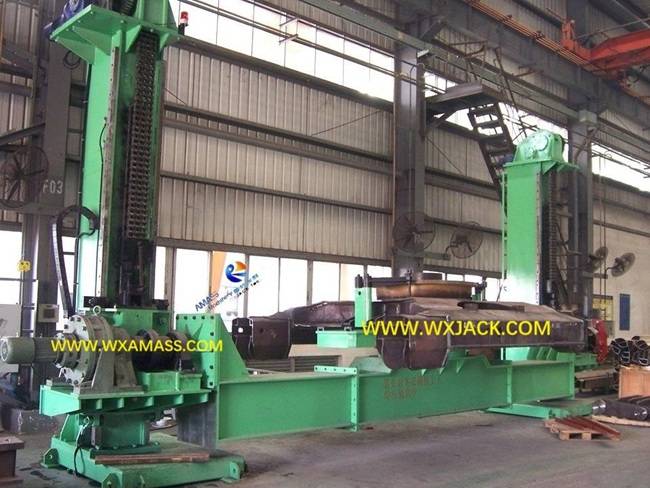

1 Posicionador de soldadura de cabeza y cola de columnas dobles 2

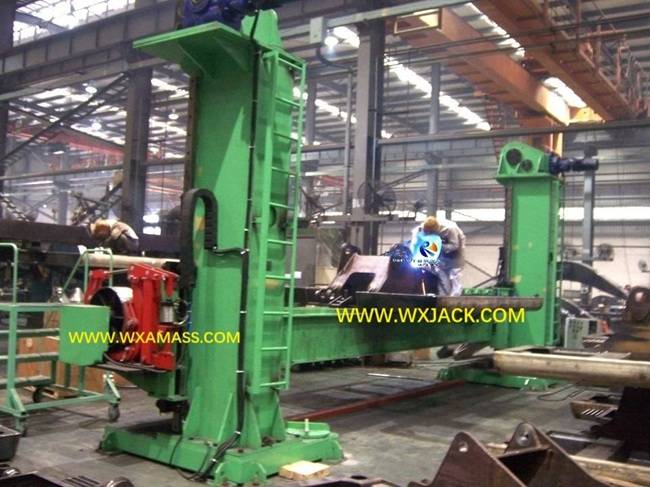

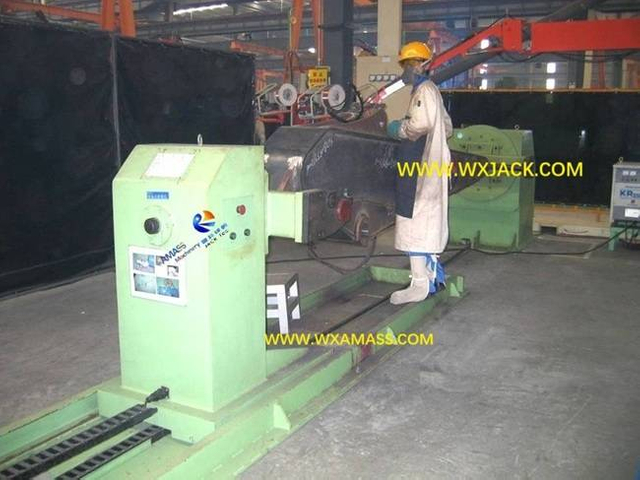

Posicionador de soldadura de 2 columnas dobles de cabeza y cola 8 _20220421104904

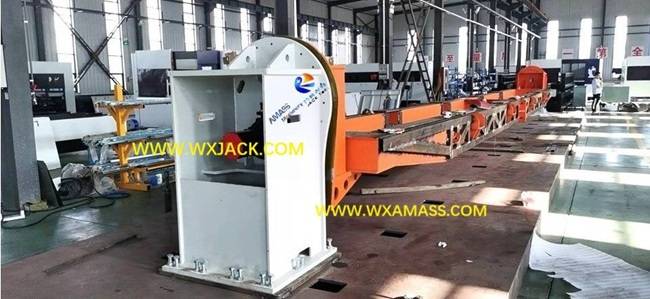

Posicionador de soldadura de cabeza y cola de 3 columnas dobles 4 _20220421104839

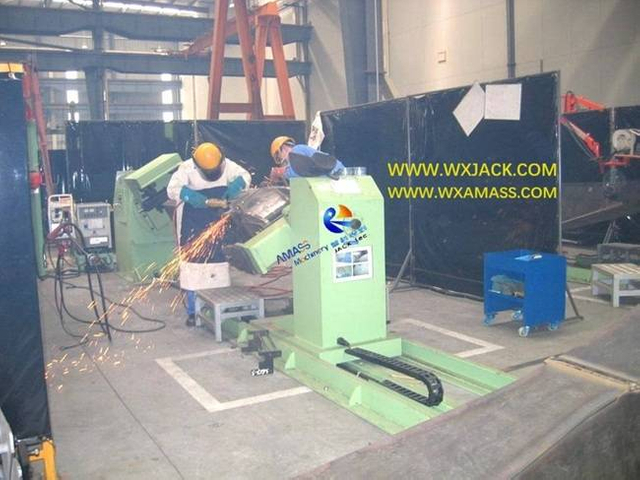

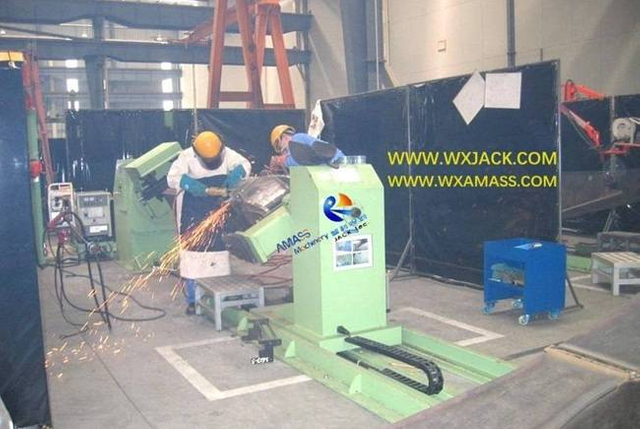

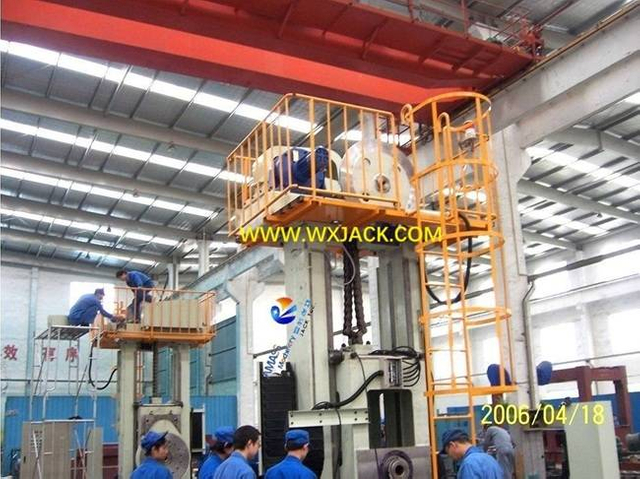

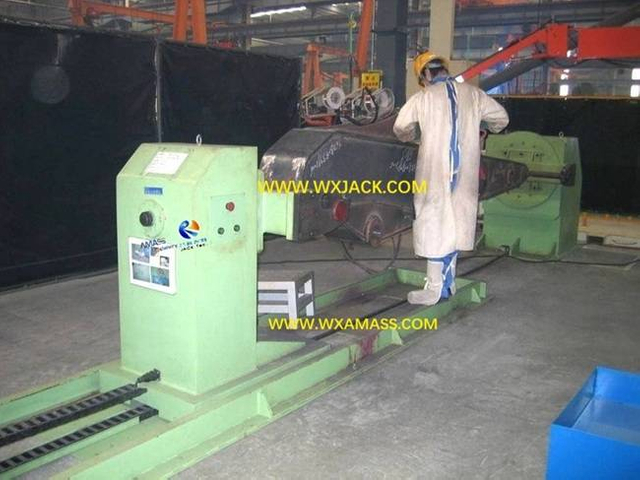

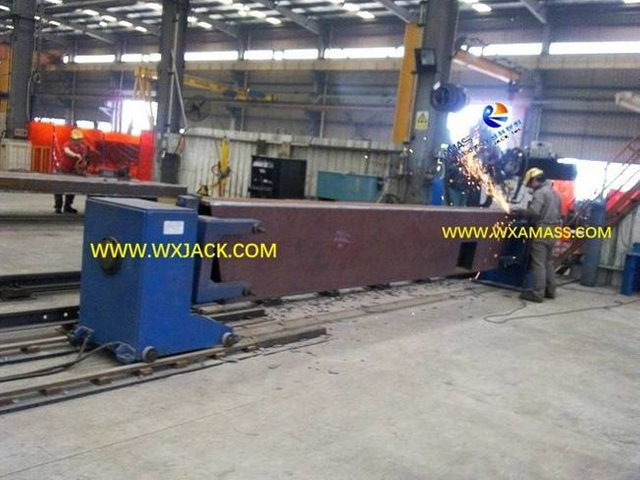

4. Posicionador de soldadura de cabeza y cola:

Más >>

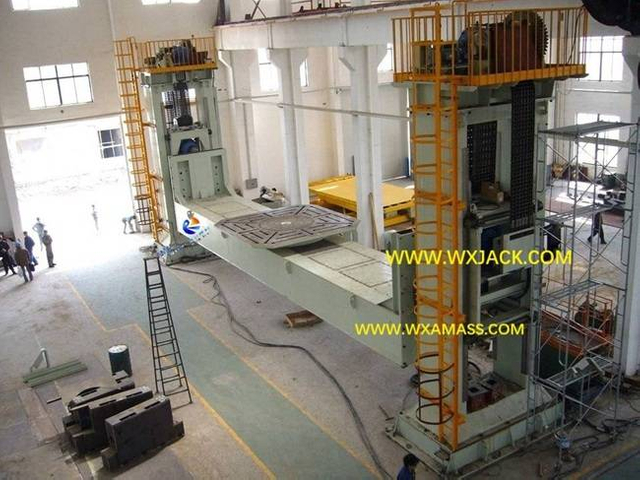

1. Estructura del posicionador de soldadura de columnas dobles:

1) Característica: Hay 2 juegos de columnas verticales en 1 juego del equipo, cabezal y contrapunto, que unen ambos extremos de piezas de trabajo orientadas horizontalmente de manera rígida o flexible;
2) Cantidad de mesa de trabajo de soldadura giratoria: 3 juegos, de los cuales 2 juegos se instalan en orientación vertical, en ambos juegos de columnas verticales, cabezal y contrapunto; Y 1 juego en el medio de la viga horizontal que conecta el cabezal y el contrapunto, para fijar y girar la pieza de trabajo;
3) Tipos: Altura fija de la pieza de trabajo (sin carrera hacia arriba y hacia abajo) y tipo de elevación;
4) Solicitud: Los productos de la mayoría de los modelos tienen función de elevación;

5) Distancia entre el cabezal y el contrapunto del posicionador de soldadura de cabezal y cola:

Puede ser:
a) Conectado con una viga horizontal tangible (Distancia fija);
b) O bien, un conjunto de columnas es estacionario (Clavijero), y el otro es del tipo móvil con riel del piso del taller (distancia ajustable, contrapunto);

6) Eje de movimiento en el posicionador de soldadura de cabeza y cola:

a) el 1calle Eje de movimiento: Debe: Giro horizontal de 0°~360° de la mesa de trabajo de soldadura giratoria y la pieza de trabajo a lo largo de la dirección axial horizontal de la pieza de trabajo;
b) los 2Dakota del Norte Eje de movimiento: Elección mayoritariamente seleccionada: Elevación de la pieza de trabajo disponible dentro de cierto recorrido vertical;
do) los 3tercero Eje de movimiento: Rotación de 0°~360° de la mesa de trabajo de soldadura giratoria y la pieza de trabajo a lo largo de la dirección radial de la pieza de trabajo;
7) Piezas de trabajo aplicables: Piezas largas de diversas especificaciones;
8) Capacidad de carga convencional de mesa de trabajo de soldadura giratoria: desde 1 tonelada a 30 toneladas.

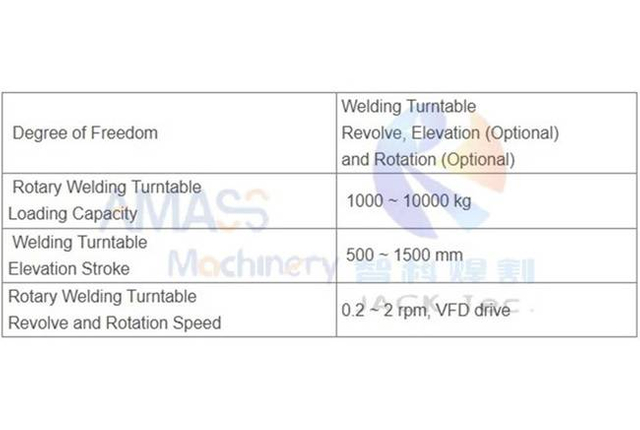

2. Parámetros técnicos del posicionador de soldadura de cabeza y cola:

Grado de libertad Plataforma giratoria de soldadura
Revolución, elevación (opcional)
y rotación (opcional)
Plataforma giratoria de soldadura
Capacidad de carga		 1000 ~ 10000 kilogramos
Plataforma giratoria de soldadura
Trazo de elevación		 500 ~ 1500 milímetros
Plataforma giratoria de soldadura
Velocidad de revolución y rotación		 0,2 ~ 2 rpm, unidad VFD

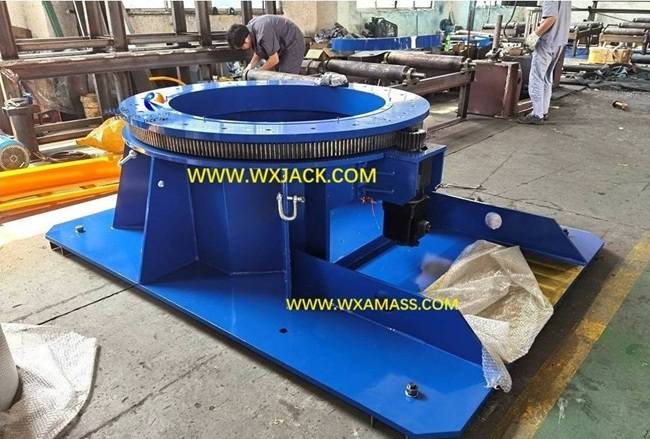

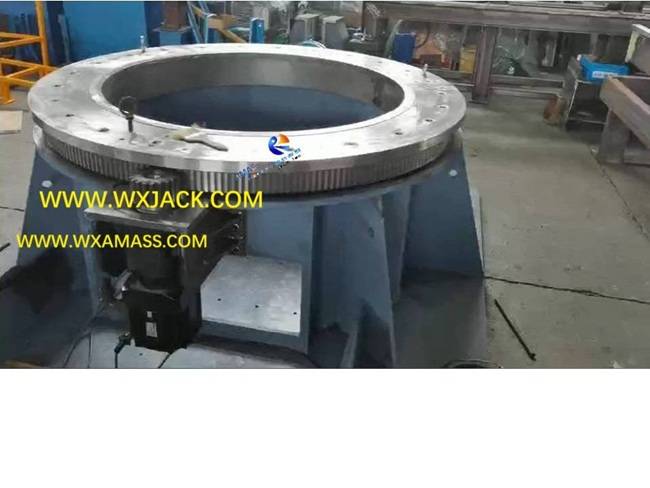

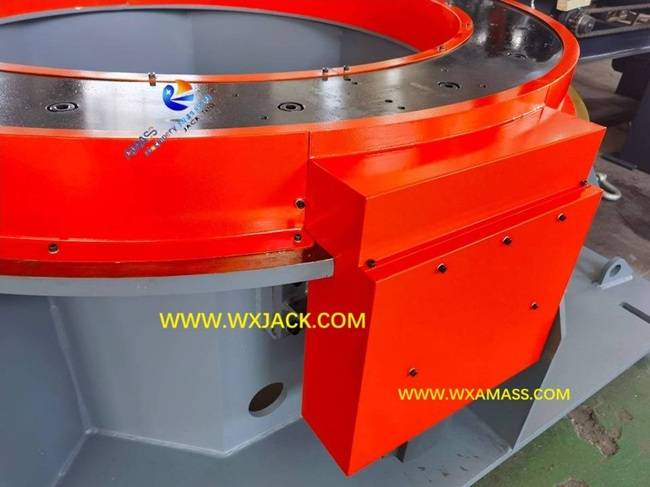

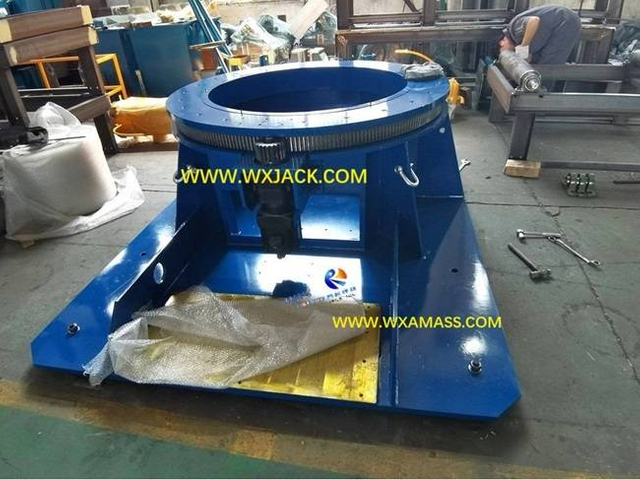

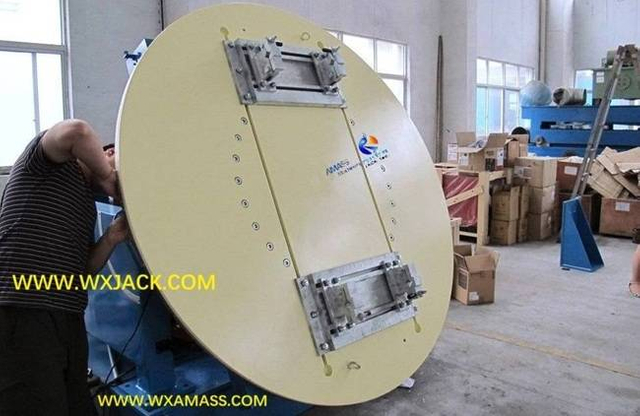

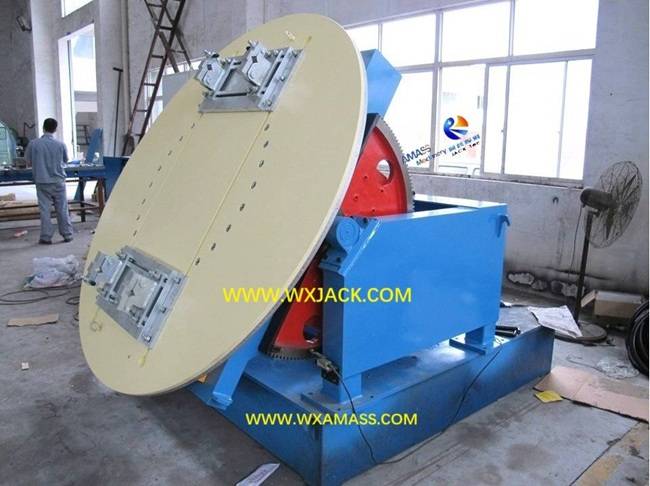

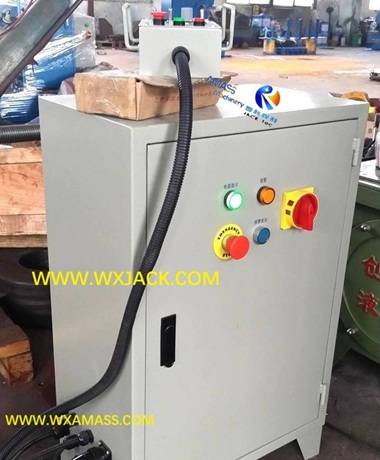

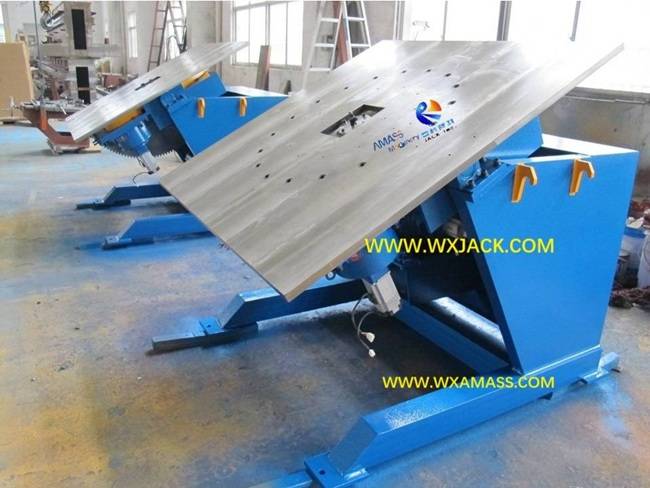

5. Posicionador de soldadura con servoaccionamiento

Más >>

1. Especialidad de la mesa de trabajo de soldadura giratoria con servoaccionamiento:

1) Conducción y control: El giro y la inclinación de la pieza de trabajo se accionan con un servomotor y se gestionan con un codificador;
2) Capacidad de carga: Considerando el rango de potencia pequeño a mediano del servomotor, el posicionador de soldadura con servoaccionamiento se limita a capacidades de carga de trabajo liviano y mediano de piezas de trabajo;
3) Tipos: Giro de eje de movimiento único, giro e inclinación de dos ejes de movimiento, cabezal y culata de tres ejes;

4) Gestión de posición de alta precisión del posicionador de soldadura con servoaccionamiento Wuxi JACK:

a) El giro y la inclinación de la mesa de trabajo de soldadura giratoria y la pieza de trabajo pueden lograr tolerancia de precisión de ±0,02°;
b) Función de elevación opcional: La precisión no es tan estricta. Los puntos clave de control sean de seguridad y en fase de elevación de ambos extremos;
5) Escenario de aplicación: Caso de aplicación de requisitos especiales. Uno de los ejemplos es para uso militar, o instrumento de alta precisión;
6) Capacidad de carga convencional es de 500 kilos a 3 toneladas.

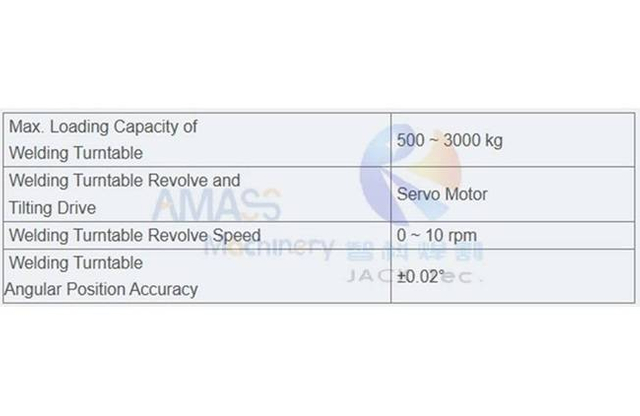

2. Parámetros técnicos del posicionador de soldadura con servoaccionamiento:

Máx. Capacidad de carga de
Plataforma giratoria de soldadura		 500 ~ 3000 kilogramos
Giratorio de soldadura giratorio y
Unidad de inclinación		 servomotor
Velocidad de giro de la plataforma giratoria de soldadura 0 ~ 10 rpm
Plataforma giratoria de soldadura
Precisión de posición angular		 ±0,02°
3 Mesa de trabajo de soldadura giratoria con servoaccionamiento 2
1 Servoaccionamiento Posicionador de soldadura Placa giratoria de soldadura 6 IMG_3185
Mesa de soldadura giratoria con posicionador de soldadura con 2 servoaccionamientos IMG_6022
1 Posicionador de soldadura de fabricación especial 4 100_6744
2 Posicionador de soldadura de fabricación especial1 QQ20160108090941_2345

6. Posicionador de soldadura de fabricación especial

Más >>

1. Vista técnica de la mesa de trabajo de soldadura torneada de fabricación especial:

1) Definición: Diseñado especialmente por la empresa proveedora, para satisfacer la demanda de uso específico de equipos de soldadura para los clientes;

2) Ejemplos de posicionador de soldadura de fabricación especial Wuxi JACK:

a) Rotador de soldadura de tuberías modelo PR, que integra el principio de funcionamiento del posicionador de soldadura y el rotador de soldadura;
b) Posicionador de soldadura tipo accesorio de soldadura, con giro manual o motorizado de mesa de trabajo de soldadura giratoria;

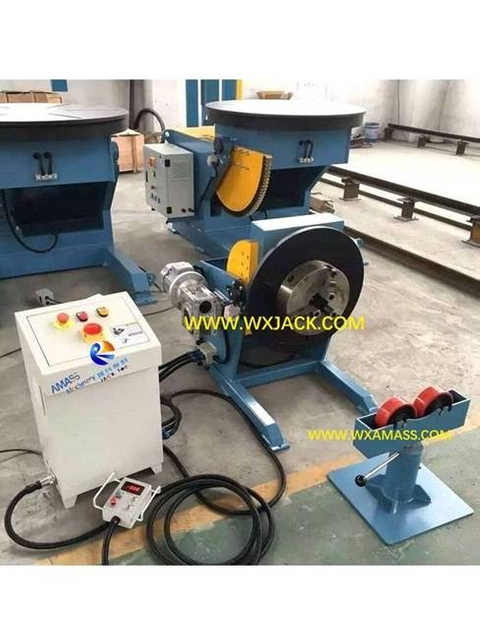

do) Posicionador de soldadura con capacidad de carga súper liviana, como un peso de pieza de trabajo de 200 kg;
d) Requisito especial sobre estructura o tonelaje de carga de la mesa de trabajo de soldadura giratoria;
mi) Posicionador de soldadura de cabeza y cola giratorio y elevador de piezas de trabajo pesado;
3) Significado: Ofrecer la mejor solución para el uso del cliente y demostrar la capacidad de desarrollar posicionadores de soldadura fabricados especialmente refleja la solidez técnica profesional integral de la empresa proveedora.


2. Parámetros técnicos del posicionador de soldadura giratorio para tuberías de fabricación especial Wuxi JACK:

Rango de diámetro de tubería aplicable 60 ~ 800 mm para PR24
80 ~ 1200 mm para PR40
Rollo de torneado de soldadura
Velocidad de revolución		 0,09 ~ 0,9 rpm
Giro de rodillo de soldadura 0° ~ 360°
Soldadura Girando Inclinación de Rollos -45° ~ +45°
Giro superior con movimiento hacia abajo 510 milímetros

Principio de funcionamiento del posicionador de soldadura de elevación tipo Wuxi JACK L

Aquí tomamos nuestro modelo LBS30 Elevando tipo L Posicionador de soldadura como ejemplo, un modelo de equipo de soldadura con propósito de posicionamiento ampliamente aplicado en las industrias de vehículos/maquinaria de construcción, que tiene Capacidad de carga de 3 toneladas Mesa de Trabajo de Soldadura Giratoria, para explicar cómo funciona este equipo de soldadura:

1. Estructura y forma de funcionamiento del posicionador de soldadura de estructura L elevada:

1) Para obtener la posición de soldadura más deseable para una pieza de trabajo de gran longitud, existen tres grados de libertad en un conjunto de equipos de soldadura modelo LBS. Se muestra a continuación:
2) Boceto de diseño del posicionador de soldadura de elevación tipo L grande modelo Wuxi JACK LBS30:
Placa giratoria de soldadura posicionadora de soldadura tipo 0 L

2. 0°~ 360° de giro infinito de la mesa de trabajo de soldadura giratoria:

Foto 1:
1) Operación de soldadura: En este equipo de posicionamiento de soldadura estructurado en L, la mesa de trabajo de soldadura giratoria gira la pieza de trabajo hacia una revolución de velocidad de soldadura y se suelda al mismo tiempo;
2) La orientación de giro de la pieza de trabajo es a lo largo del cojinete giratorio de la mesa de trabajo de soldadura giratoria;
3) Velocidad lineal de revolución: Entonces, esta velocidad lineal de rotación, que también es la velocidad de soldadura, se controla con un inversor de CA (VFD: variador de frecuencia);

4) Modo de accionamiento para girar la mesa de trabajo de soldadura y la pieza de trabajo:

a) En el posicionador de soldadura convencional de dos grados de libertad, la rotación se acciona con un motor reductor de CA convencional;
b) En los modelos con servoaccionamiento, la revolución se acciona con un servomotor reductor;
5) Pieza de trabajo segura: Las piezas de trabajo se fijan en filas de ranuras en T en la superficie superior de la mesa de trabajo de soldadura giratoria.


3. Rotación de la mesa de trabajo de soldadura giratoria de 0°~ 360°:

Foto 2:
1) Role: Gestionar la orientación de la pieza de trabajo en la mejor posición;

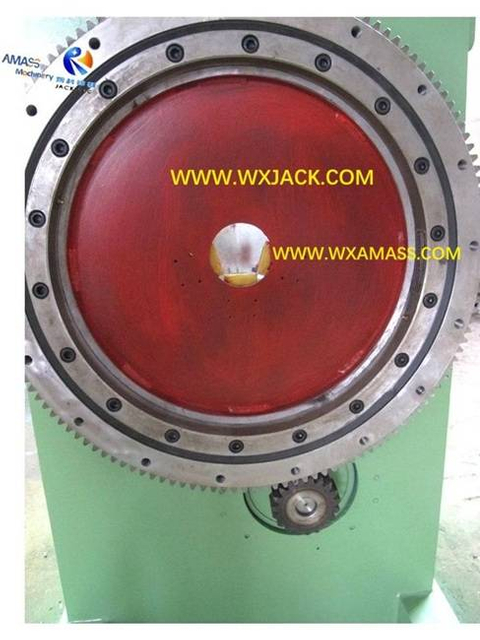

2) La orientación de rotación es a lo largo del cojinete de giro del brazo en L;
3) Velocidad lineal de rotación: La velocidad de rotación es constante, a menos que el cliente tenga requisitos especiales;

4) Modo de accionamiento para girar la mesa de trabajo de soldadura y la rotación de la pieza de trabajo:

a) En los modelos convencionales, la rotación e inclinación se acciona con freno motorreductor de CA;
b) En los modelos con servoaccionamiento, la rotación y la inclinación se controlan con el servomotor reductor;


4. Elevación del brazo en L y mesa de trabajo de soldadura giratoria:

Foto 3:
1) Role: Acomodación de piezas de trabajo de gran longitud;
2) Manera de conducir: En Wuxi, JACK entregó el posicionador de soldadura tipo L elevado, la elevación y el descenso de la mesa de trabajo de soldadura giratoria y la pieza de trabajo se accionan con cilindros de aceite del sistema hidráulico. Esto puede prometer plenamente la elevación de la pieza de trabajo con el mayor grado de seguridad y un trabajo confiable;
3) Carrera de elevación del brazo L depende del tamaño de la pieza de trabajo. Para el modelo LBS30, la carrera de elevación es de 1500 mm.

Foto 4:
Erección de estabilidad: Para mantener completamente el equilibrio y el funcionamiento estable de todo el conjunto del posicionador de soldadura de elevación tipo L, que tiene un peso muerto bastante pesado y el de la pieza de trabajo:
1. Hay contrapeso estando instalado dentro de la mitad inferior del cuerpo mecánico de este equipo de soldadura estructurado en L;
2. Hay 2 piezas de pies largos de gran tamaño en la parte inferior del posicionador de soldadura, que están asegurados firmemente al piso del taller. Estos aumentan considerablemente el área de contacto entre el equipo de soldadura y el piso del taller.

Amplia aplicación del posicionador de soldadura

1. Industrias aplicadas: La tarea principal de posicionar equipos de soldadura es fabricar miembros estructurales de todos los tamaños, estructuras y pesos, lo que tiene la aplicación más amplia en: maquinaria de construcción/maquinaria de ingeniería/industria de vehículos e industria del automóvil/calderas/recipientes a presión/petroquímica/eléctrica. Maquinaria;

2. Ventajas de girar la mesa de trabajo de soldadura:

1) Prometa la mejor y más consistente calidad de soldadura: Al girar/inclinar/elevar las piezas de trabajo, la costura de soldadura y la posición de las piezas de trabajo se pueden ajustar a una orientación óptima, garantizando un rendimiento de soldadura superior persistente y controlable;
2) Condición ergonómica ideal: El operador y el equipo de soldadura pueden realizar operaciones de soldadura en piezas estructurales, en las condiciones más cómodas y fáciles de usar;
3) Productividad de alto nivel: Al ajustar las piezas de trabajo a la mejor orientación, la eficiencia de la soldadura en el sitio del cliente se puede elevar al nivel más alto;
3. Equipos de soldadura relacionados:
En el uso práctico, el posicionador de soldadura suele funcionar con otros equipos de soldadura:
1) Rotador de soldadura (cama de rodillos giratorios de soldadura);
2) Manipulador de soldadura (columna y pluma de soldadura);
3) Robot de soldadura;
4) Equipos de soldadura para fines especiales;
Estos equipos de soldadura se pueden componer en varios centros de soldadura hechos a medida;
4. Equipos de funciones similares: Equipos de vuelco de piezas de estructura de acero de diversos diseños/estructuras y capacidades de carga, que también tienen funciones de voltear y elevar la pieza de trabajo bajo el accionamiento de un motor reductor/cilindros de aceite hidráulico.


Plataforma giratoria de soldadura con posicionador de soldadura con servoaccionamiento
01

Mesa de soldadura giratoria con posicionador de soldadura con servoaccionamiento
02

Mesa de trabajo de soldadura de torneado con servoaccionamiento
03

Posicionador de soldadura convencional Wuxi JACK, posicionador de soldadura de elevación tipo L, posicionador de soldadura de cabeza y cola

¡Siempre hay uno adecuado para ti!
Modelo HB12 Convencional de dos ejes de movimiento con capacidad de carga de 1,2 toneladas
Posicionador de soldadura de dos ejes de trabajo modelo HB20 con capacidad de carga de 2 toneladas
Mesa de trabajo de soldadura giratoria de dos grados modelo HB06 con un tonelaje de carga de 600 kg

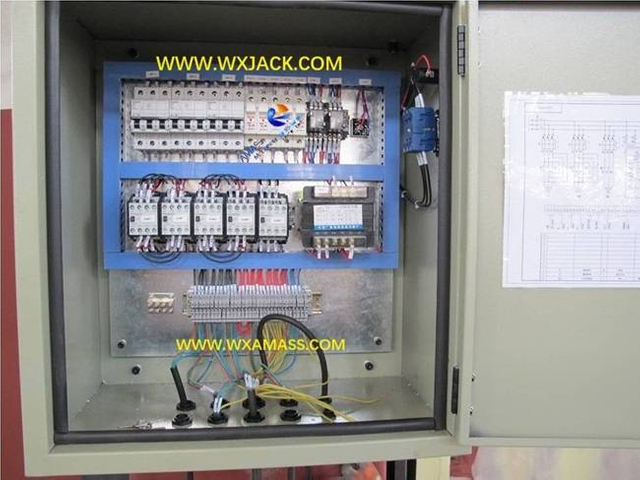

Tablero de control eléctrico de equipos de posicionamiento de soldadura
Modelo LBS10 Tres ejes de trabajo Girar, rotar y elevar Posicionador de soldadura de elevación tipo L de 1 tonelada de tonelaje de carga
Modelo HBS10 Cuatro ejes de trabajo para girar, rotar, elevar y mover Posicionador de soldadura de cabeza y cola de columnas dobles con capacidad de carga de 10 toneladas
Modelo HBS3 Dos ejes de trabajo giran, mueven columnas dobles Posicionador de soldadura de cabeza y cola de 3 toneladas de capacidad de carga
Mesa de trabajo de soldadura de torneado de eje de movimiento único con accionamiento servomotor de capacidad de carga de 3 toneladas
Posicionador de soldadura de elevación tipo L de capacidad de carga de 1 y 2 toneladas:

Wuxi JACK Otros equipos de soldadura y maquinaria para estructuras de acero superiores y rentables

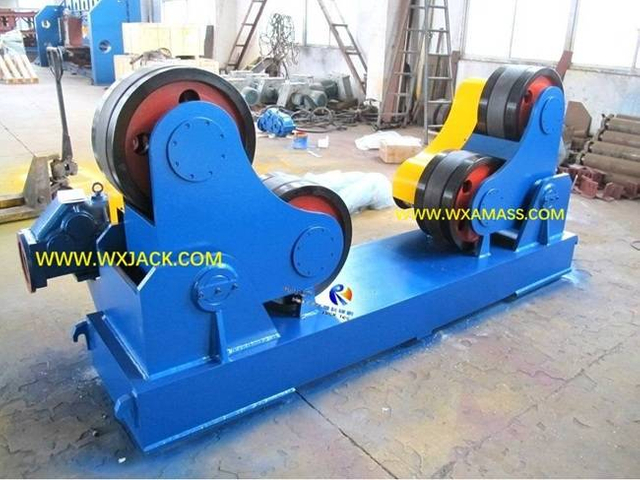

Rotor de soldadura autoajustable modelo HGZ80 de tonelaje de carga de 80 toneladas

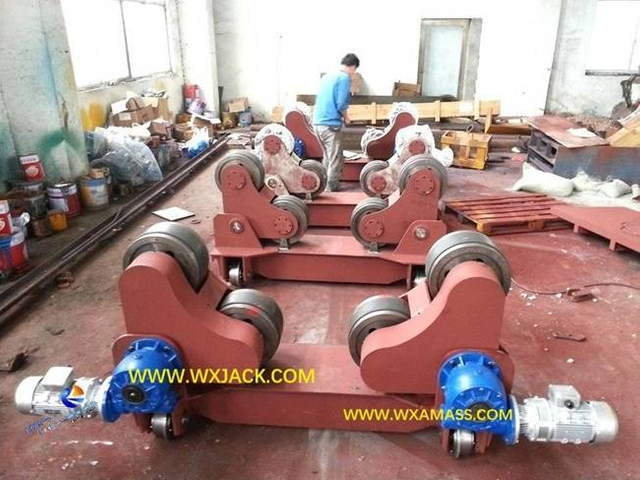

Cama de rodillos giratoria de soldadura autoajustable móvil con accionamiento de motor modelo HGZ20 con capacidad de carga de 80 toneladas

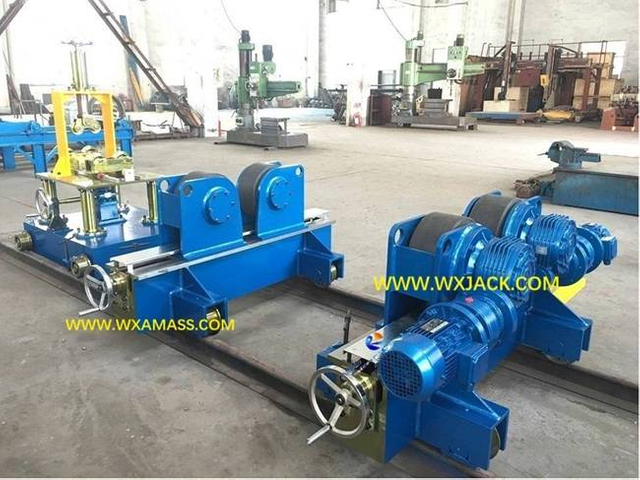

Rotor de soldadura de ajuste de husillo móvil de fabricación especial modelo HGK2 de tonelaje de carga de 2 toneladas

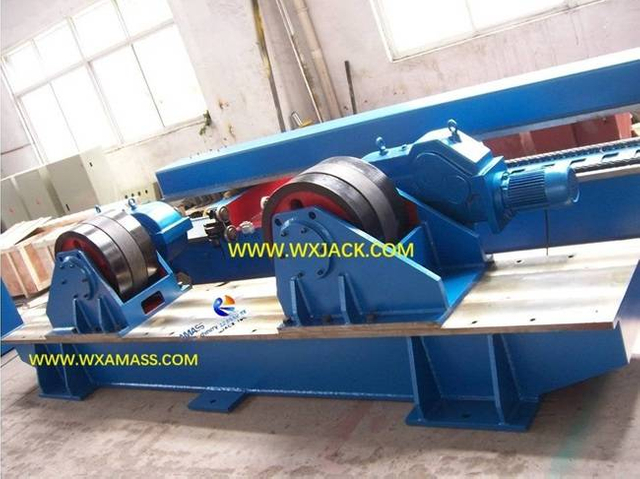

Cama de rodillos de giro de soldadura de ajuste de perno modelo HLK100 de tonelaje de carga de 100 toneladas

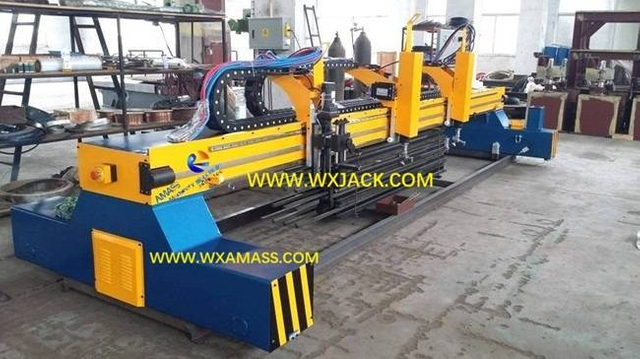

Máquina cortadora de combustible de oxígeno y oxígeno de triple llama CNC modelo CNC-CG5000
Fresadora de borde grande modelo SXBJ-12
CNC-DX1540 Modelo CNC Fresadora frontal de viga Centro de fresado y refrentado

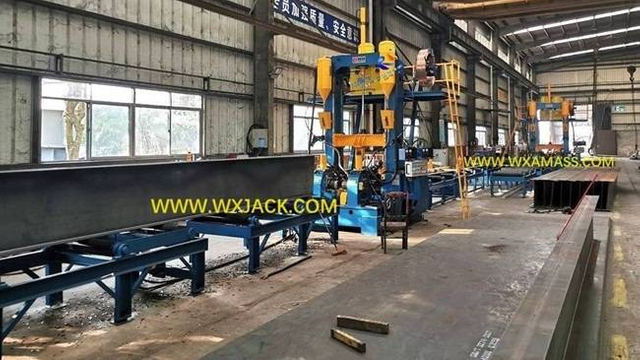

2 juegos de máquina de fabricación de vigas H soldadas ZHJ15 modelo 3 en 1 (ensamblaje, enderezamiento de soldadura)

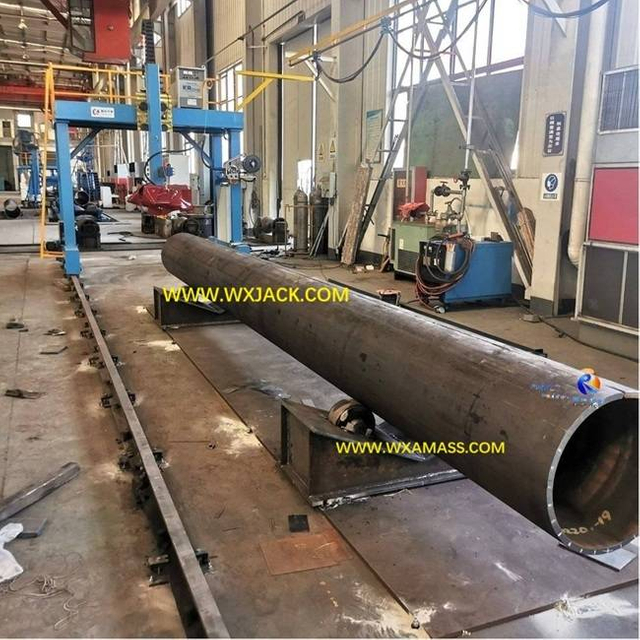

Máquina de soldadura circunferencial de tubería de pórtico modelo LHG15

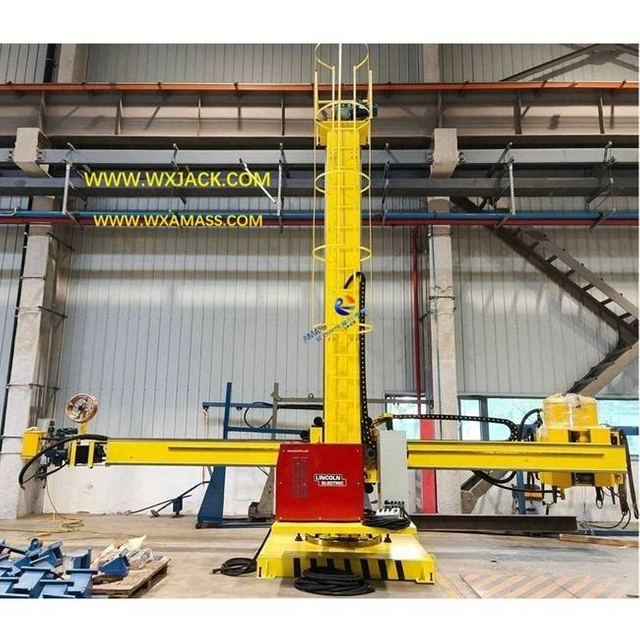

Equipo de soldadura de pluma y columna de manipulador de soldadura grande modelo LHZ4055

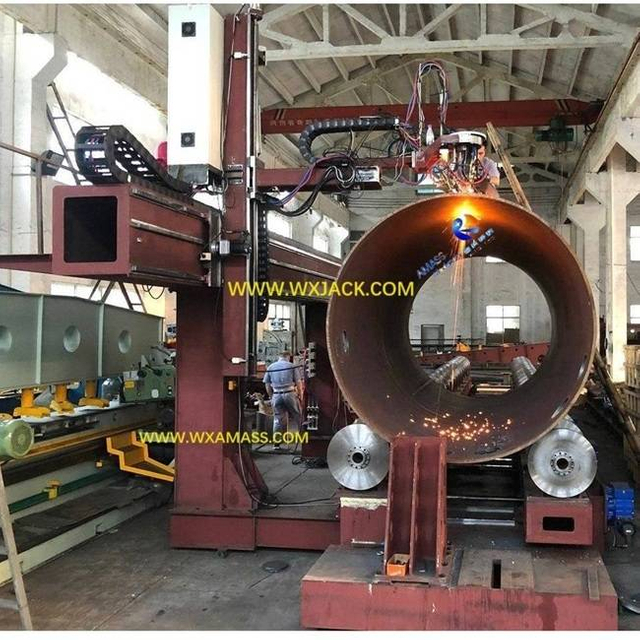

Máquina cortadora de tubos CNC grande modelo CNC-CP7-3000/12

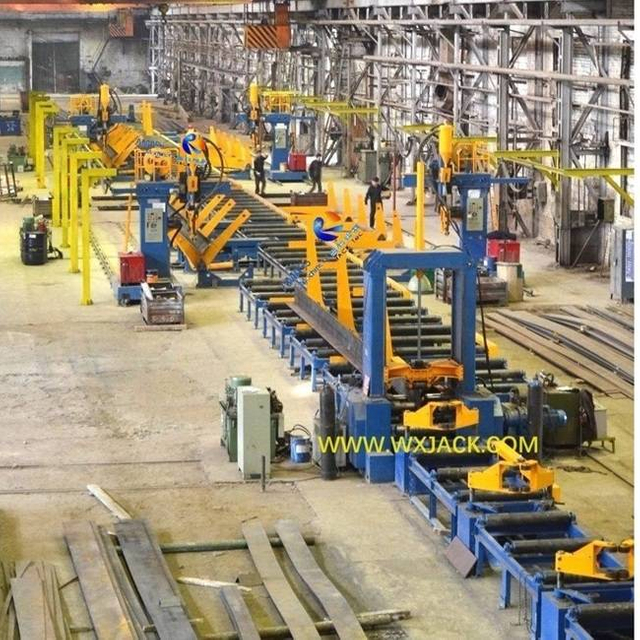

Línea de producción automática de soldadura de vigas H modelo HB1500

Otras series de productos que poseemos además del posicionador de soldadura

Máquina automática de unión a tope de placas MP20 con corte triple
Máquina automática de unión a tope de placas MP20 con corte triple
1. Aplicación de la máquina soldadora de juntas a tope de placas MP20:
2. Estructura y principio de funcionamiento de la máquina para soldadura a tope de placas serie MP:
3. Parámetros técnicos de la máquina de unión por soldadura a tope de placas MP20:

0
0
Fresadora frontal de viga DX1520 H para estructura de acero
Fresadora frontal de viga DX1520 H para estructura de acero
1. Aplicación de la fresadora frontal de viga DX1520 H:
2. Resúmenes de funciones de la fresadora frontal de vigas DX1520 H para miembros de estructura de acero: Guías lineales precisas en ambas direcciones para garantía de precisión / Control de velocidad de trabajo / Herramienta de trabajo de un potente cabezal de fresado / Operación / Abrazadera de pieza de trabajo
3. Parámetros técnicos de la fresadora frontal de vigas DX1520 H:
0
0
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
A. La función avanzada del sistema de carga auxiliar para la operación diaria de la fresadora de bordes de placas de gran tamaño SXBJ-16:
B. Estructura y principio de funcionamiento de los soportes de carga auxiliares de accionamiento hidráulico automático en equipos de fresado de bordes de placas de gran tamaño:
C. Uso de la fresadora de bordes de placas de gran tamaño SXBJ-16:
D. Parámetros técnicos de la fresadora de bordes de placas de gran tamaño SXBJ-16:
0
0
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
1. ¿Qué puede hacer la máquina enderezadora de acero en ángulo ASM63 por el cliente?
2. ¿Por qué necesita una máquina enderezadora de ángulos?
3. Los puntos positivos de la máquina enderezadora de acero en ángulo de la serie ASM:
4. Vista técnica de la máquina enderezadora de acero en ángulo ASM63:
5. Parámetros técnicos de la máquina enderezadora de acero en ángulo ASM63:
0
0
Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
A. Singularidad de la máquina cortadora de tubos CNC de plasma con oxicombustible de servicio pesado 3000/12 de 7 ejes:
B. El desafío en el desarrollo de una máquina cortadora de intersecciones de tuberías CNC de plasma con oxicombustible y 3000/12 de 7 ejes para trabajos pesados:
C. Los 7 ejes del CNC en la máquina cortadora de intersecciones de tuberías CNC de plasma con oxicombustible de alta resistencia:
D. Diseño fácil de usar en la máquina cortadora de tubos CNC por plasma de oxicombustible para trabajos pesados ​​Wuxi JACK:
E. Parámetros técnicos de la máquina cortadora de intersecciones de tuberías CNC de plasma de oxicombustible de 7 ejes 3000/12 de servicio pesado:
0
0
Posicionador de soldadura universal de mesa única serie HB con mandril
Posicionador de soldadura universal de mesa única serie HB con mandril
1. Definición y características del posicionador de soldadura universal serie HB:
2. Características técnicas del posicionador de soldadura giratorio universal serie HB:
3. Parámetros técnicos del posicionador de soldadura de mesa giratoria de soldadura simple serie HB:
0
0

Blogs sobre posicionadores de soldadura

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
