Propiedad de maquinaria de puerto SXBJ-18 Máquina de fresado de borde de gran tamaño

A. Función y aplicación de la máquina de fresado de borde de gran tamaño SXBJ-18

1. Sitio de aplicación : este es un tipo de máquina de biseling de borde de doble cabezal doble típico , que es comprada por un cliente de China Port Machinery Group. Teniendo en cuenta la enorme dimensión general del producto terminado de la instalación, esta máquina modelo SXBJ-18 se instala y funciona en terrenos de trabajo al aire libre;

2. Propósito : Esta máquina grande del modelo SXBJ-18 se utiliza para cumplir con los ritmos de soldadura de alta eficiencia en bordes de pieza de gran tamaño por medio de su cortes giratorios de la cuchilla facer;

1) La lista de biselos disponibles para ser mecanizados desde SXBJ-18 : ( Fig.1 )

3. Las piezas de trabajo que se procesarán en SXBJ-18 Máquina de biselante de borde de gran tamaño de trazo largo son:

1) El material es placas de acero al carbono, y la longitud es de 500 mm a 18,000 mm;

2) El grosor de la placa de acero es de 6 mm hasta 100 mm;

3) El ancho de la placa de acero es de 200 mm a 3000 mm;

4) En consecuencia, el Máx. El peso del acero al carbono a ser champado en esta máquina SXBJ-18  es:  18 m de longitud x 3m ancho x 0.1m espesor x 7.85 toneladas/ metro cúbico = 42.39 toneladas , pieza de trabajo bastante grande;

4. Ponte en uso en SXBJ-18  Máquina de frescura de borde de gran tamaño de trazo largo:

Teniendo en cuenta el terreno de aplicación de esta larga máquina de trazos, la primera foto adjunta y debajo refleja vívidamente sus características aplicantes en el sitio:

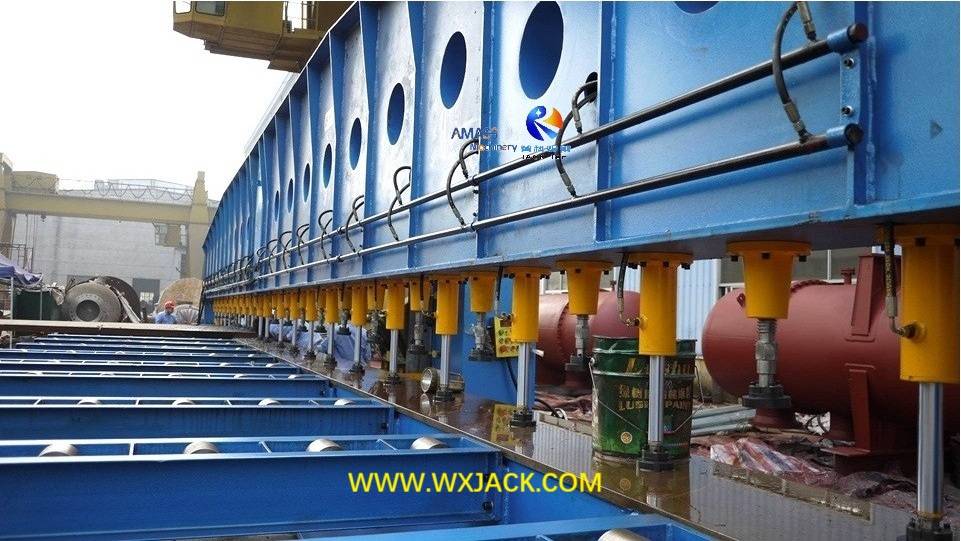

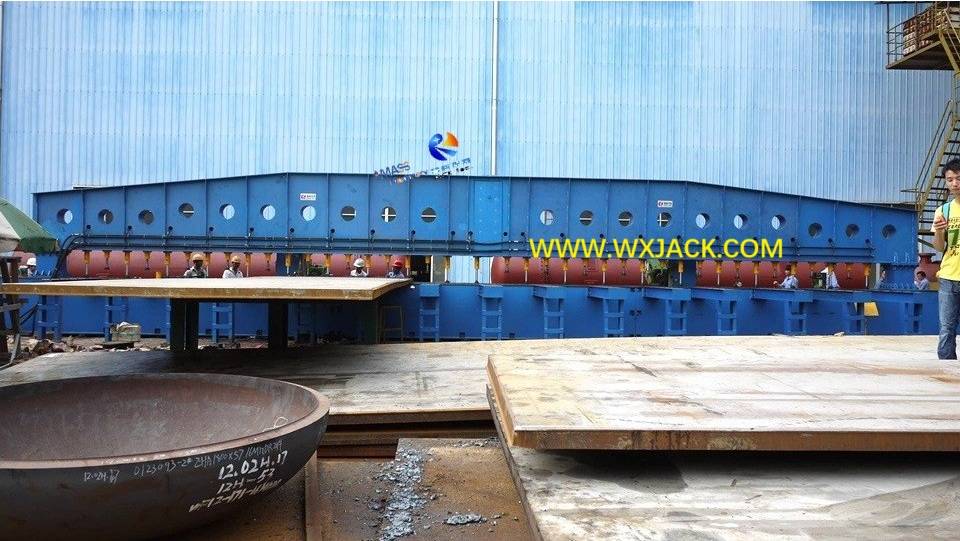

En el sitio se pone en uso de Wuxi Jack SXBJ-18 Máquina de biselado de borde de gran tamaño de trazo largo: ( Fig.2 )

1) Entorno de trabajo : teniendo en cuenta el gran tamaño y el peso pesado de las materias primas y el producto terminado de la maquinaria de puertos, así como un fácil manejo de materiales, esta máquina de fresado de borde de gran configuración avanzada se instala en al aire libre al aire libre;

2) Manejo del material : hay un sistema de carga de placa de acero automático de transmisión hidráulica en la parte delantera del SXBJ-18, que está izquierdo del marco principal de la máquina en la foto. Esto es naturalmente concebible, porque, como se introduce al comienzo de esta sección de productos, las piezas de trabajo para SXBJ-18 son realmente enormes y pesadas, lo que debe ser empujado por medio de rodillos automáticos, en lugar de un trabajo manual;

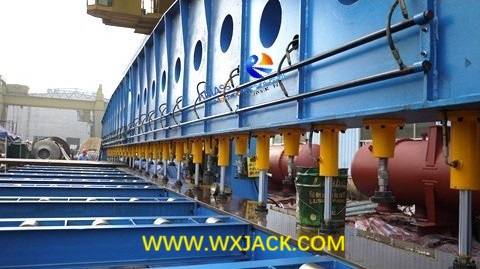

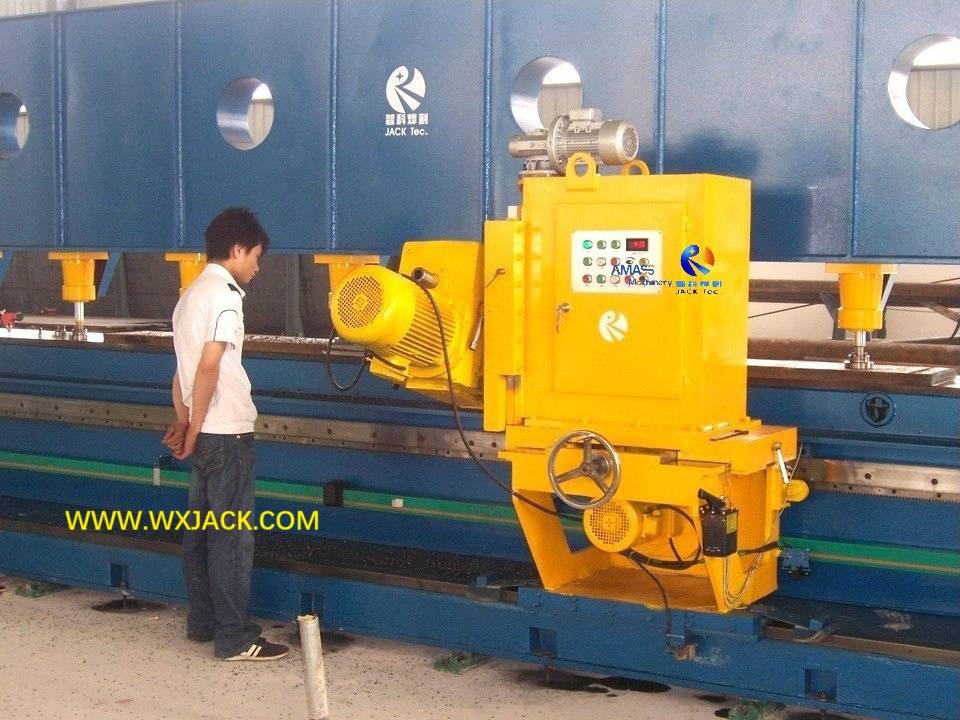

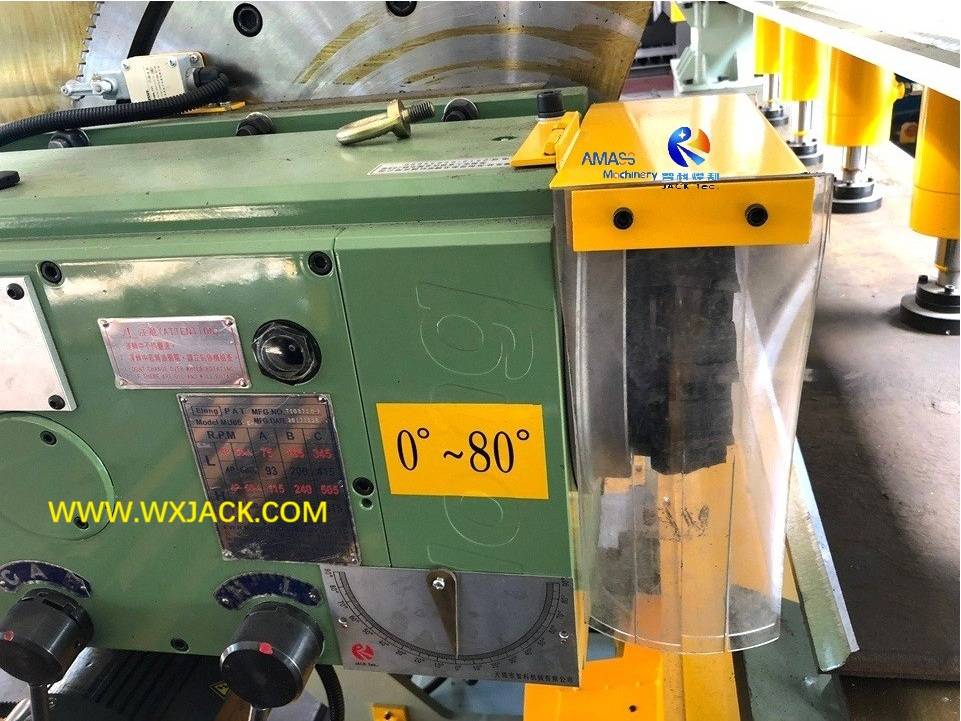

3) Pressing de material : durante la operación de SXBJ-18, su placa de acero de piezas grandes y pesadas se presiona firmemente mediante la matriz de gatos de accionamiento hidráulico instalados en la máquina, que se muestra en el lado derecho de la foto. La cantidad específica de estos gatos hidráulicos se determina en función del modelo, o el golpe de fresado de borde nominal de la máquina de molienda de borde XBJ series.

B. Especificaciones técnicas de  SXBJ-18 Máquina de cartera de bordes largos de carrera larga :

1. Durante la discusión inicial sobre la máquina biselante de borde de gran tamaño SXBJ-18 :

Esto es lo que el cliente esperaba en su rendimiento:

1) procesamiento de bordes para la asistencia de fabricación de placas de acero;

2) El ángulo de chaflán V terminado está en el alcance de 25 ° ~ 60 °, contundente a 2.0 mm;

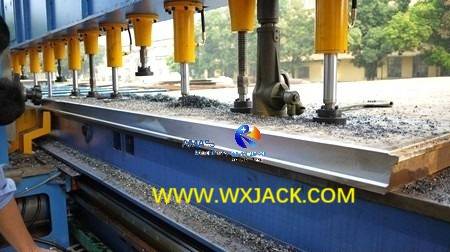

El chaflán V en el borde de la placa de acero al carbono, cortado de  la máquina de chaflán de borde grande SXBJ-18 : ( Fig.3 )

3) El ángulo de chaflán X terminado está en el alcance de 25 ° ~ 60 °, roma a 2.0 mm;

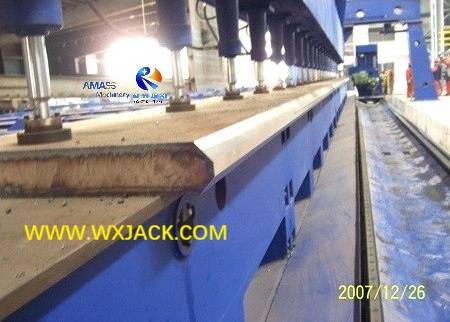

El chaflán X producido a partir de  SXBJ-18 : ( Fig.4 )

4) Biseled Chaffer  F (el ancho de bisel está en el rango de 15-80 mm, romo a 4.0 mm);

5) La rectitud del borde fresado debe mantenerse dentro de la tolerancia de ± 0.2 mm , aspereza del biselado terminado 12.5 £ Ra <25;

2. Proporcione la posibilidad de actuar en la fresación de borde recto y el chaflán en un pase a lo largo del golpe de la mesa de trabajo de la máquina de la pieza de trabajo;

3. La fresación en el borde final corto de la parte de trabajo 3000 x 18000 mm debe proporcionarse en la máquina de molienda de borde de gran tamaño;

4. La máquina biselante de borde de gran tamaño SXBJ-18 debe incluir un sistema de posicionamiento automatizado de la pieza de trabajo antes de la fresado de borde, que se refiere al rodillo de alimentación o al transportador cruzado con paradas;

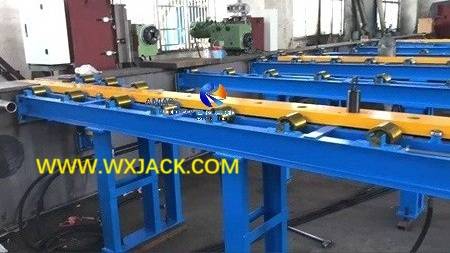

El sistema de posicionamiento automático del cilindro de aceite hidráulico para piezas de trabajo en SXBJ-18  ( Fig.5 )

5. Marco principal mecánico de SXBJ-18 Máquina de cartera de borde de gran tamaño de carrera larga :

1) El requisito en el marco mecánico de esta gran máquina es su resistencia/ rigidez/ nivelidad a lo largo de toda la longitud;

2) Esta es la base para garantizar la estabilidad y la consistencia de la operación de molienda de borde de la fuerza pesada, a lo largo de toda la longitud de la máquina grande SXBJ-18;

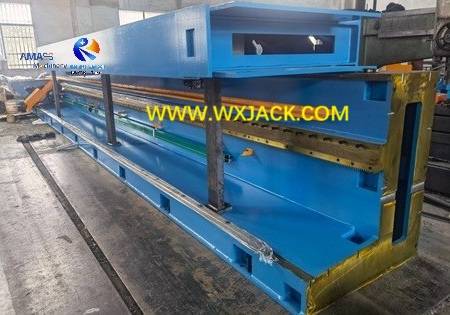

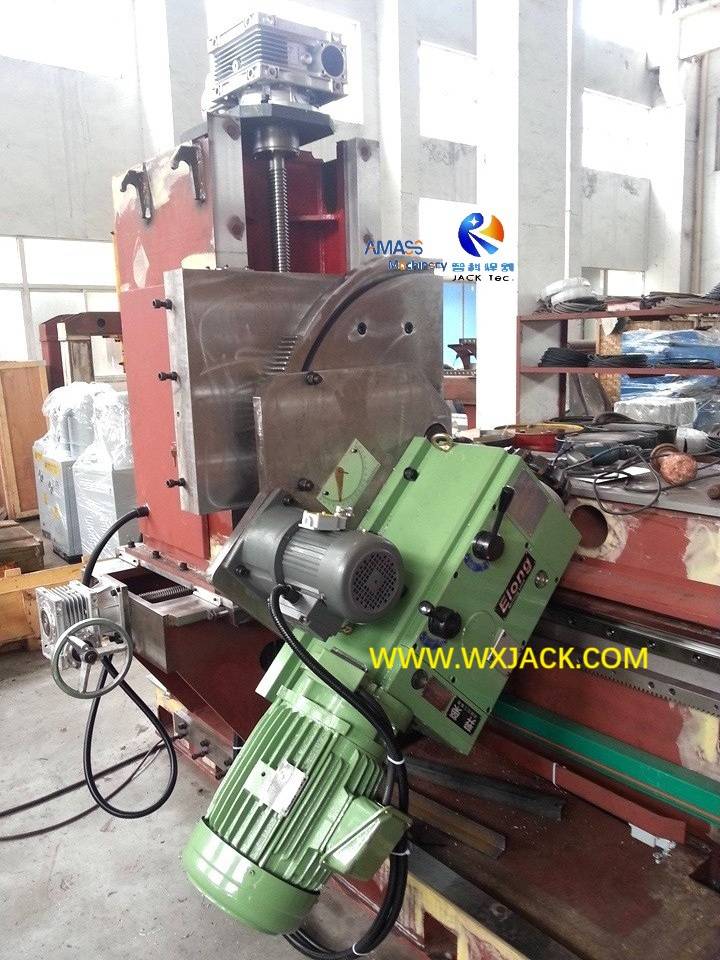

3) Cuerpo principal mecánico de SXBJ-18 : ( Fig.6 )

4) Como se puede verificar en la foto de arriba, las dos etapas dobles Guidrail lineal precisa para guiar el movimiento de la cabeza de fresado, junto con su estante de transmisión, se ensamblan en la parte superior/ inferior, y el nivel medio del lecho mecánico de la máquina, respectivamente.

C. Parámetros técnicos de la maquinaria de la maquinaria de puerto SXBJ-18 Propósito Long Stroke Máquina de fresado de borde de tamaño grande :
