Instalación de división e instalación de estilo libre Posicador de soldadura de mesa de doble trabajo

De esta sección del producto entramos en el subgrupo del posicionador de soldadura de doble tabla. Se desarrolla sobre la base de productos estructurados de mesa única.

1.  La disparidad entre el posicionador de soldadura de la tabla simple y doble:

En términos de cantidad de tabla de giro de soldadura en un conjunto de maquinaria , estos equipos de posicionamiento de soldadura se pueden distribuir en dos amplias categorías de estructuras de tabla doble y doble tabla:

1a) Velocidad lineal de tasa de tabla de trabajo único de dos años : ( Fig.1 )

1b) Velocidad de soldadura variable de tabla revuelta única tres grados de libertad l Estructura: ( Fig.2 )

A) Un conjunto de tales equipos de posicionamiento de soldadura tiene solo una pieza de plato giratorio de soldadura. Es el tipo básico, o, en cierto aspecto, productos aplicados universales, que ve el más utilizado en la aplicación práctica;

b) El posicionador de soldadura de la tabla de trabajo único tiene dos o tres grados de libertad:

Posicionador de soldadura de dos eje :

   i.   0 ° ~ 360 ° Soldadura giratoria infinita revuelta para ajustar la orientación de la pieza de trabajo;

 II.   0 ° ~ 115 ° Tilt de platillo de soldadura para ajustar aún más la pieza de trabajo a la mejor orientación de la pieza de trabajo;

 iii.   Posicionador de soldadura  de tres ejes : y a veces, el equipo de soldadura de mesa de trabajo único tiene capacidad de elevación, dando a la maquinaria el tercer grado de libertad;

c)   El posicionador de soldadura de una sola tabla generalmente se aplica para procesar miembros de estructura pequeña y mediana;

2a)   Tabla de doble trabajo de tipo individual: ( Fig.3 )

2b)  Tabla de doble trabajo de estructura integral: ( Fig.4 )

A)   Un conjunto de dicho equipo de posicionamiento de soldadura tiene dos piezas de mesa de giro de soldadura. Por esta razón, se elimina el eje de control de la plataforma giratoria de soldadura 0 ° ~ 115 ° y mantiene la velocidad variable 0 ° ~ 360 ° que gira de pieza de trabajo;

b) también, igual que el equipo de soldadura de modelos de mesa de trabajo único, a veces la tabla de soldadura de velocidad variable de la mesa de trabajo doble tiene capacidad de elevación;

c)   Los modelos estructurados de mesa de doble soldadura generalmente se usan para fabricar en piezas de trabajo de forma de tira larga.

2. Razón sobre la adopción del posicionador de soldadura de doble tabla y su disposición:

1) Aplicación del posicionador de soldadura de la tabla de doble trabajo:

a) Dar más libertad sobre la disposición de la pieza de trabajo: algunos de los miembros de la estructura tienen una longitud bastante larga, que se extienden más allá de los límites de control de los modelos de mesa de trabajo único;

b) Este tipo de modelos de doble tabla es aplicable para el lote de soldadura de pieza de trabajo con una especificación idéntica o similar, especialmente la longitud. Y cada vez que cambia la longitud de la pieza de trabajo, uno de los platos giratorios de soldadura debe reubicarse;

2) Relación entre los dos tocadiscos de soldadura en el posicionador de soldadura:

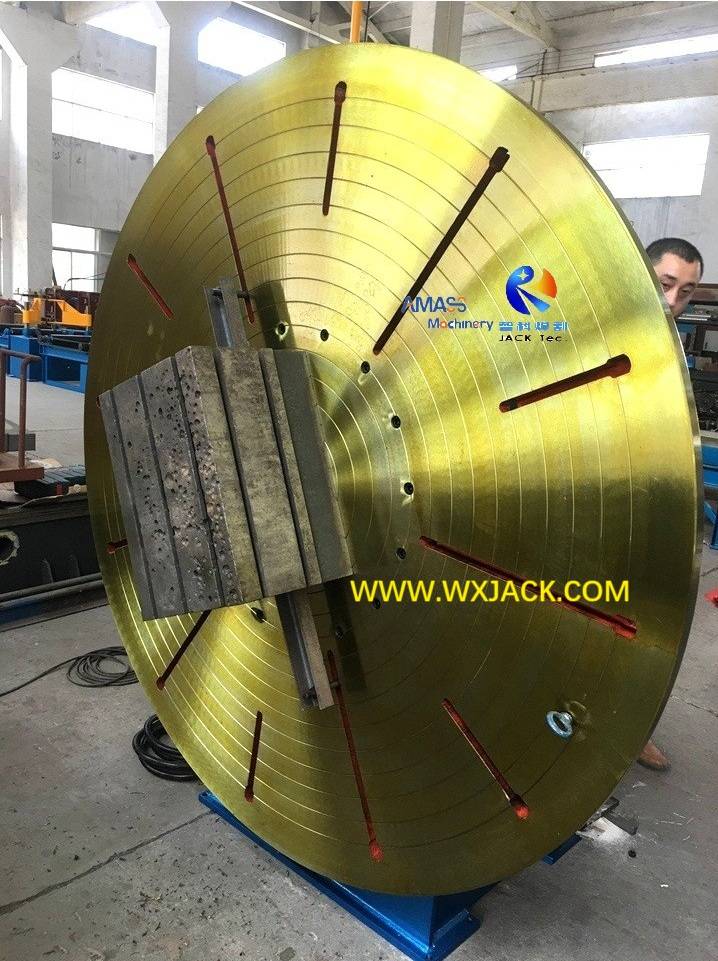

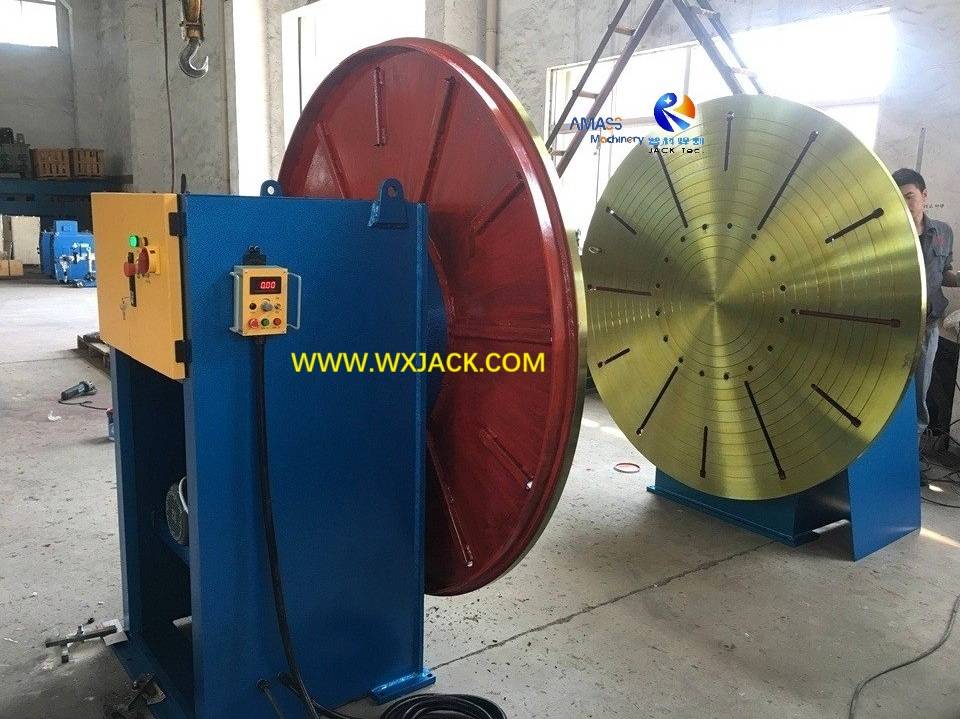

a) Hay muchas variaciones en el subgrupo de equipos de soldadura de modelos de mesa de doble trabajo. Para el producto de esta sección, como puede encontrar en las fotos adjuntas, los 2 platos giratorios de soldadura son de tipo dividido: no hay conexión física entre ellas;

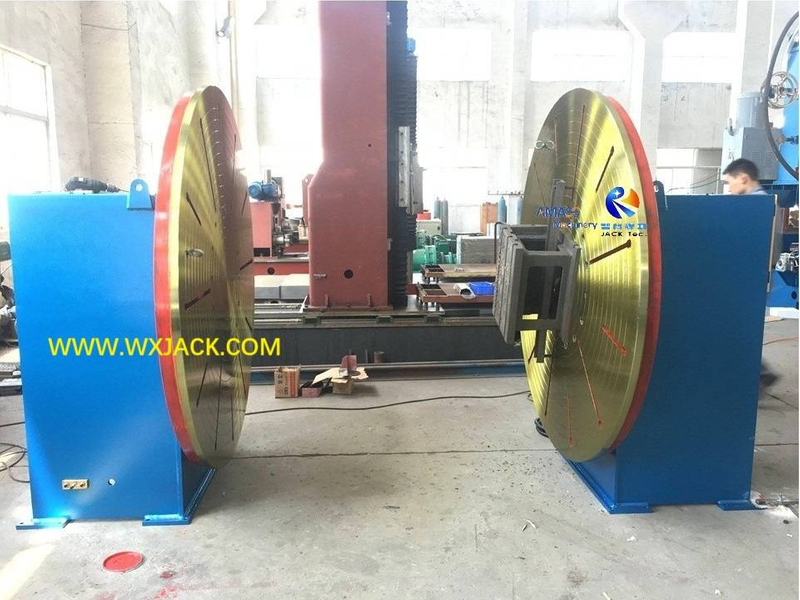

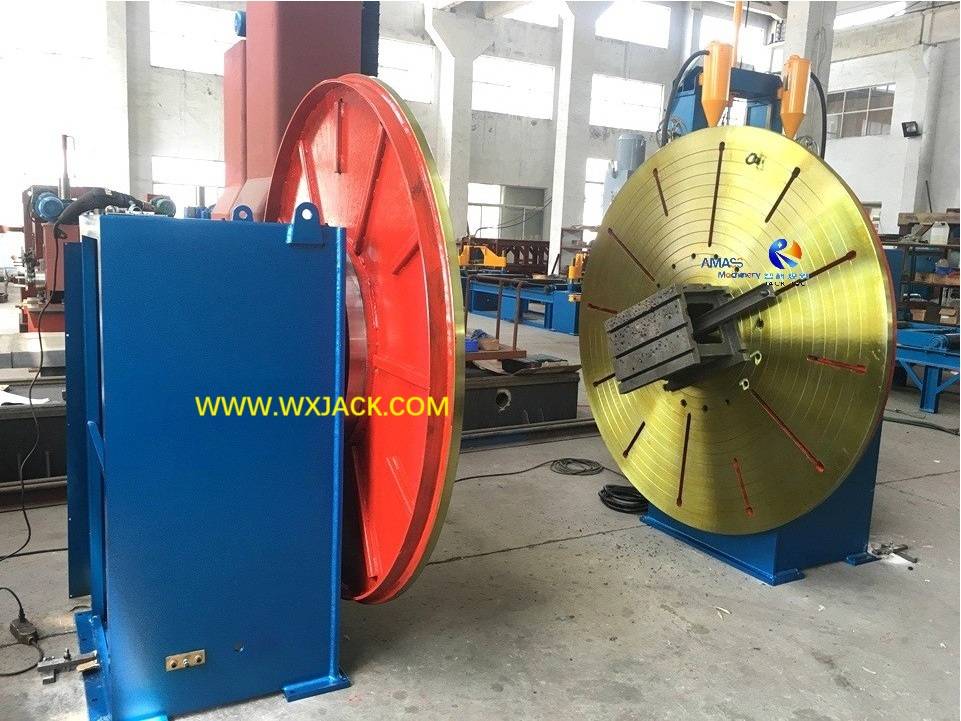

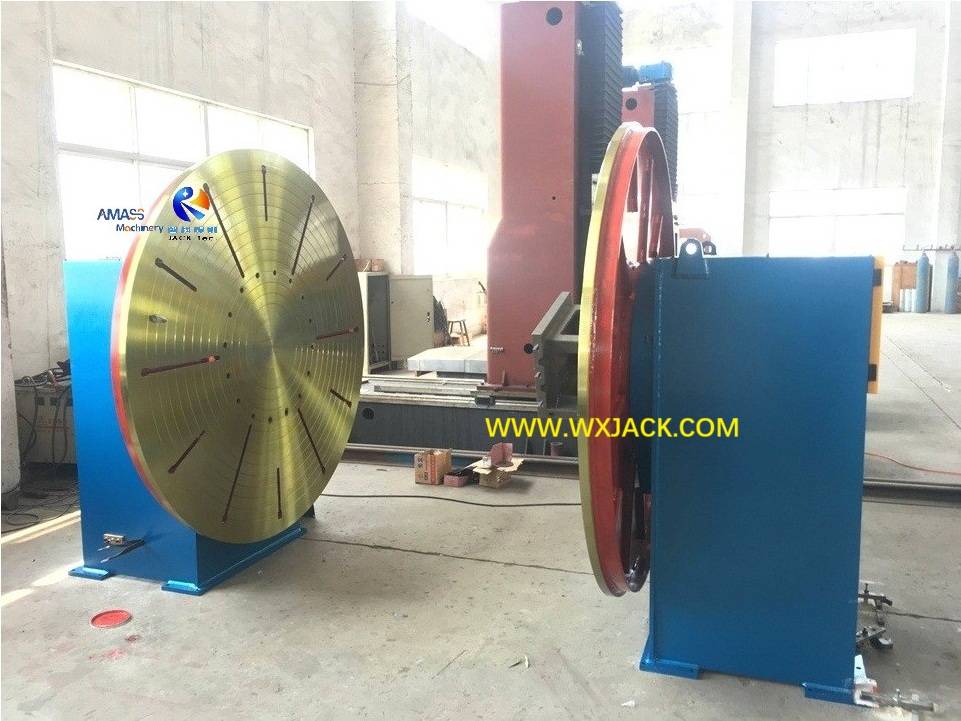

b) Entonces, la distancia entre los dos conjuntos de plato giratorio de soldadura se determina por la longitud de la pieza de trabajo, y se puede cambiar al cambiar un nuevo lote de pieza de trabajo:  ( Fig.5 )

c) Los dos conjuntos de mesa de giro de soldadura se fijan en el suelo con pernos de anclaje.

3.  Modo de trabajo de división Posicionador de soldadura de tabla de doble trabajo:

1) Este equipo de modelos de mesa de doble trabajo tiene solo un eje de control, que gira alrededor del eje horizontal que une las dos piezas de la mesa de giro de soldadura;

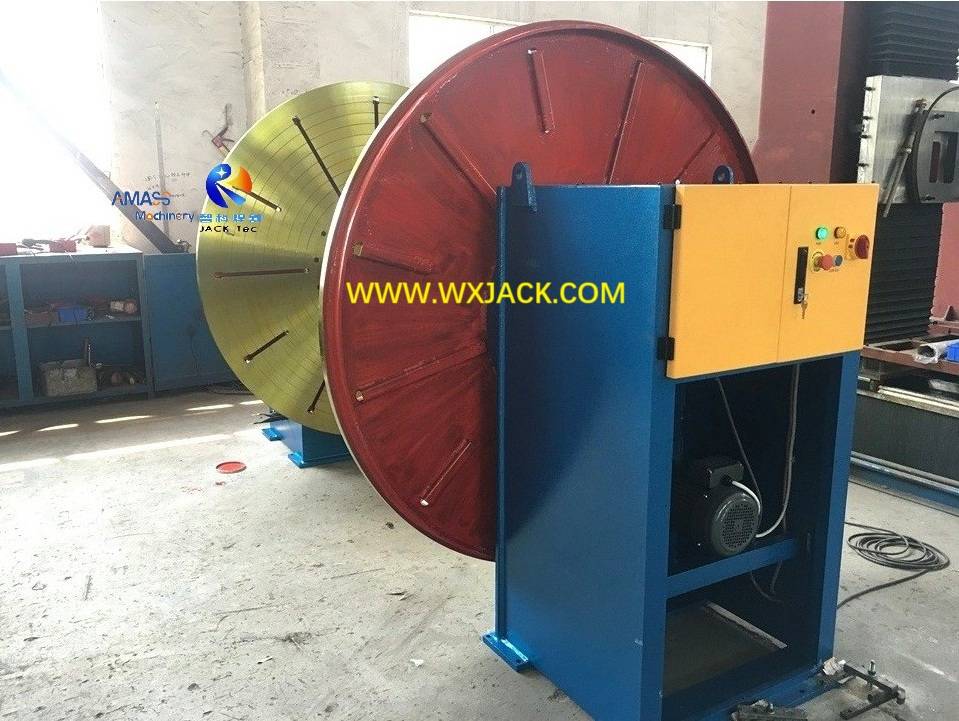

2) Revolver el plato giratorio de soldadura y, por lo tanto, la pieza de trabajo es la unidad de motor. De los cuales un conjunto es el tipo de unidad, y el otro es estilo inactivo o seguidor;

3) Durante el trabajo del equipo de posicionamiento de soldadura, la velocidad giratoria correspondiente del plato giratorio de soldadura puede ser constante, por ejemplo, 1.6 rpm o ajustable con el inversor de CA. La última opción tiene una aplicación más amplia;

4) La operación es mediante el colgante remoto y el panel de operación: ( Fig.6 )

5) Revolver el motor de conducción del plato giratorio de soldadura es el tipo de frenado:

a) Esto significa que la pieza de trabajo puede girar para realizar soldadura circunferencial;

b) o ser fijado en cierta posición mediante el freno de mantenimiento del motor de frenado, para realizar soldadura longitudinal.

4.  Parámetros técnicos de tipo de división Posicionador de soldadura de tabla de doble trabajo:
