HR800 Máquina de redondeo de borde de la viga HR800 HR800

A.  Uso y aplicación de la máquina de desbordamiento y redondeo del borde de la brida del haz H de alta velocidad HR800  :

1.  Función: HR Series Machine es un tipo de producto minoritario pequeño, para completar el pulido/ desacuerdo/ redondeo en ambos lados Bordes de brida de la estructura de acero H haz;

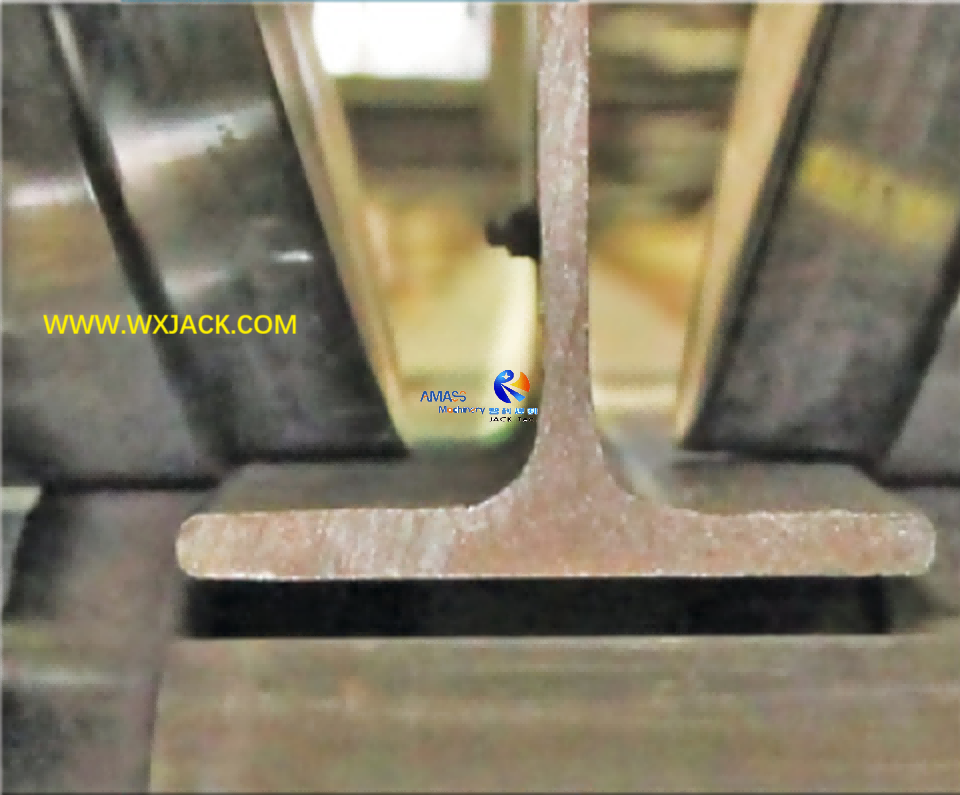

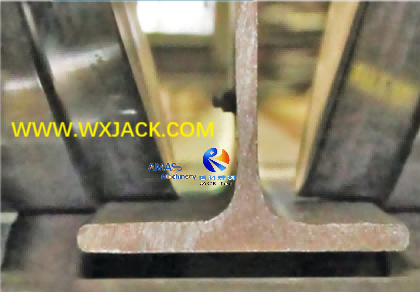

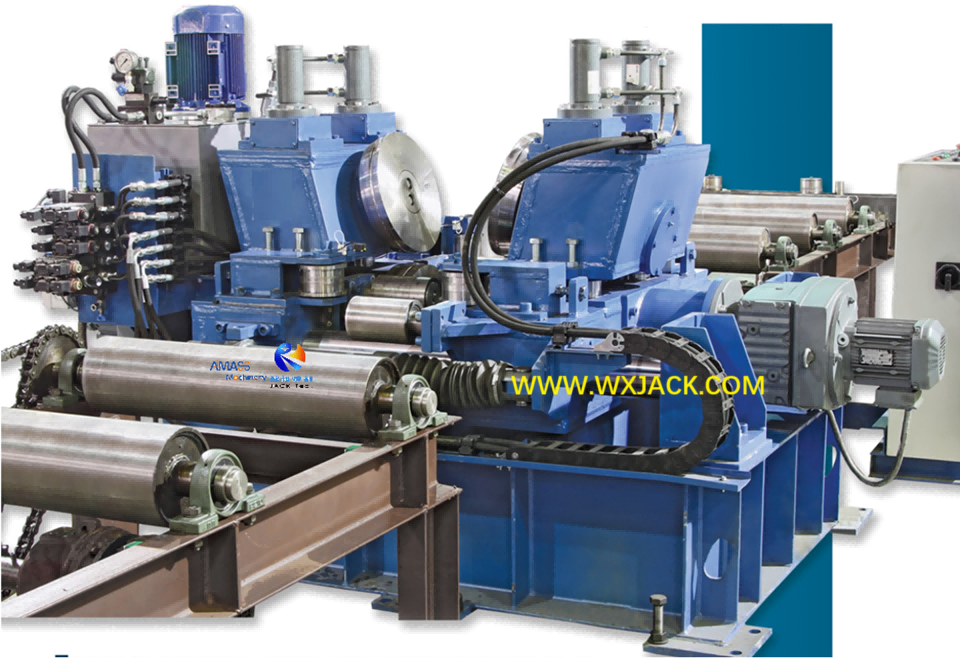

2. Vista fotográfica: Amplificación local en la pieza de trabajo H Viga, que se recorta en la zona de trabajo de Wuxi Jack HR800 Modelo de redondeo de borde de brida de haz de alta velocidad H: ( Fig.1 )

3.  Aplicando el campo de la serie de la serie HR HEAM HEAM BORDE CORTE Y RODURO MÁQUINA:

1)  En la aplicación práctica, la máquina de modelos de recursos humanos no solo se puede aplicar para el recorte de borde en las bridas de haz H,

2)  pero también en placas de acero de carbono/ otros haz de metal de metal no ferroso/ haz/ cualquier otro ángulo recto con piezas de trabajo de estructura de acero;

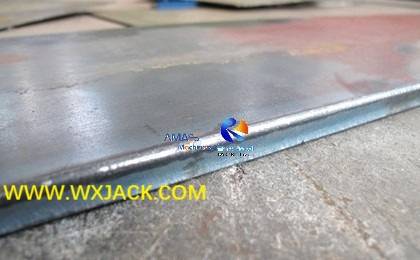

3)  La placa de acero redondeada de borde entregada desde la máquina modelo Wuxi Jack HR800 : ( Fig.2 )

4)  Por esta razón, el modelo HR800 tiene una función superpuesta como  máquina de redondeo de borde de placa de lámina de la serie Rh;

4  . ​ ​

El haz H que se procesará en esta máquina ve más luz y mediano de servicio:

1)  El grosor de la brida del haz H o la placa de metal varían de 12 mm a 40 mm;

2)  El ancho de la brida del haz H o la placa de metal están en el alcance de 100 mm a 800 mm;

3)  La longitud de la pieza de trabajo puede ser denotada por los clientes. La configuración predeterminada en esta máquina es de 1,000 mm a 12,000 mm;

4) El filete redondeado terminado tiene un radio de diámetro de 2.5 mm: R2.5 mm;

5.  Industrias y plantas ve la instalación de la serie de redondeo de borde de brida de haz de la serie H:

1)  La adopción típica de los testigos de la industria de dicha máquina en el borde de la brida del haz H se desencadenan y redondean, por supuesto, los sitios de construcción de la estructura de acero, donde el haz de H de desbordamiento y el borde redondeado puede obtener un nivel óptimo de efecto de pintura, que se beneficia de él;

2)  En tal condición, la máquina modelo de recursos humanos se instala al final de la estación de trabajo de línea, de la línea de producción del haz H, o después de la serie Phj y ZHJ Series  3 en 1 h de enderezado de soldadura del ensamblaje de la viga.

B. Puntos fuertes y tamaño mínimo de la pieza de trabajo de Wuxi Jack HR800 Máquina de redondeo de borde de brida de haz de alta velocidad H:

1.  Características positivas de la máquina de recorte y redondeo de la brida de haz HR800 H:

1)  Alta velocidad: la velocidad de trabajo de redondeo de borde puede ser de 7200 mm/min., Bastante alta eficiencia;

2)  redondeo de borde confiable: el posicionamiento de los rodillos de redondeo de borde/ envío hacia adelante de la pieza de trabajo/ operación de redondeo de borde se conduce con cilindros de aceite hidráulico, aumentando la fuerza pesada y la carrera confiable;

3)  Operación fácil: el ajuste y la gestión durante el período de trabajo de la máquina se cumplen mediante el panel operativo/ colgante de operación e indicando reglas, intuitivas y convenientes;

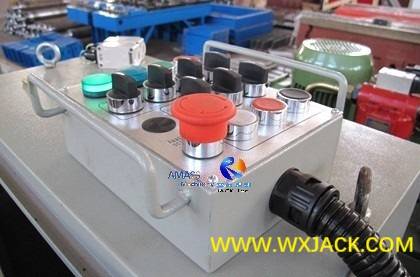

Máquina de colgante de operación de Wuxi Jack HR Models en la operación de desbordamiento y redondeo del borde de la brida del haz H: ( Fig.3 )

2.  Tamaño mínimo de la pieza de trabajo en la máquina de redondeo de borde de alta velocidad HR800 :

Requisito sobre el pequeño tamaño H Viga práctica para la operación de recorte y redondeo del borde de la placa de extremo de la brida:

1)  Para garantizar completamente el efecto de redondeo de borde, existe una relación entre el ancho de brida del haz de tamaño pequeño y la altura de la web, hay una condición previa en este aspecto:

2)  Cuando el ancho de la brida del haz H se mantiene en el nivel mínimo de 100 mm , la altura de la web correspondiente debe ser de al menos 150 mm , que se muestra a continuación del boceto de diseño:

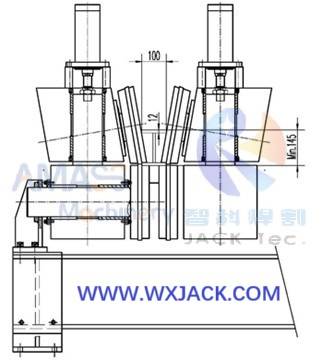

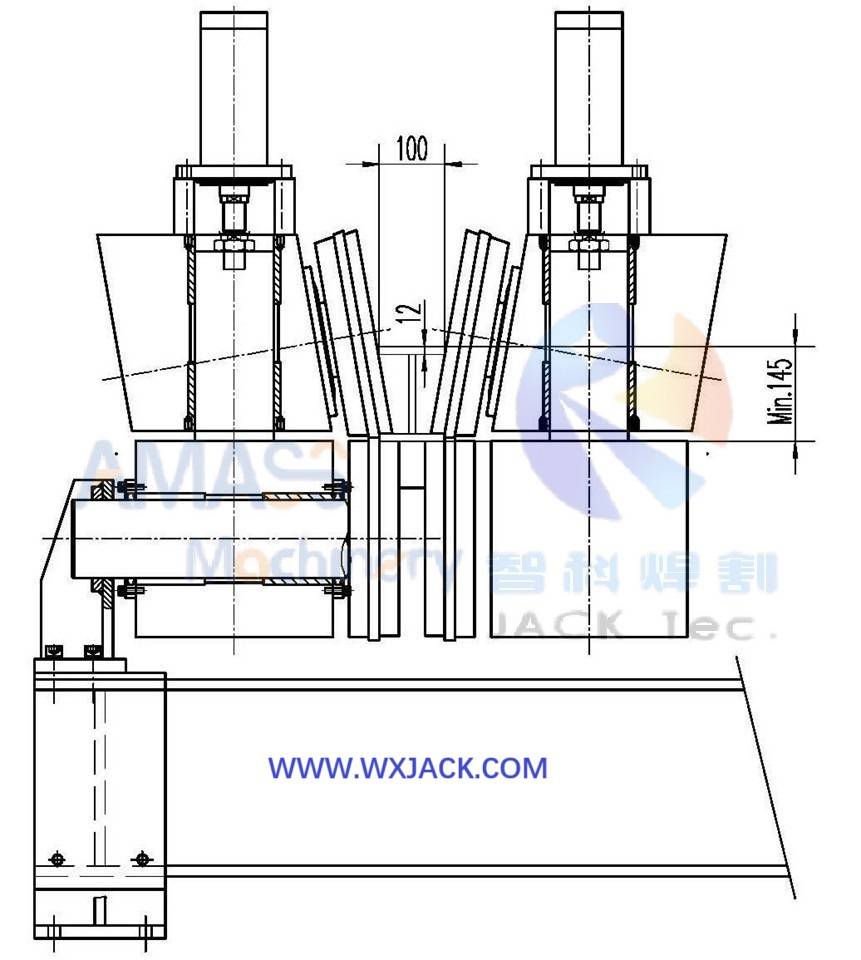

3)  Estructura mecánica y pieza de trabajo mantenida en Wuxi Jack HR800 Manaina de redondeo de borde de brida de haz modelo H: ( Fig.4 )

C. Características técnicas de la máquina de recorte y redondeo de borde de brida H de alta velocidad HR800 :

1.  Estructura y unidades principales en la máquina de redondeo de borde de brida de haz HR800 H:

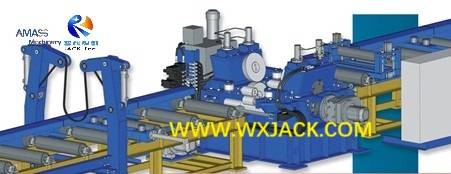

1) Despliegue de la máquina modelo Wuxi Jack HR800 en el redondeo del borde del haz H, línea de producción de estructura de acero interna: ( Fig.5 )

2) Volver a la pieza de trabajo: como se indica en el boceto anterior, delante de esta máquina modelo HR800, hay un grupo de manipulador de cadena de estructura de acero de 360 °  , con el fin de voltear el haz H 180 ° , para que el haz H al revés, para realizar el redondeo de los bordes realizados en las 4 esquinas del haz H;

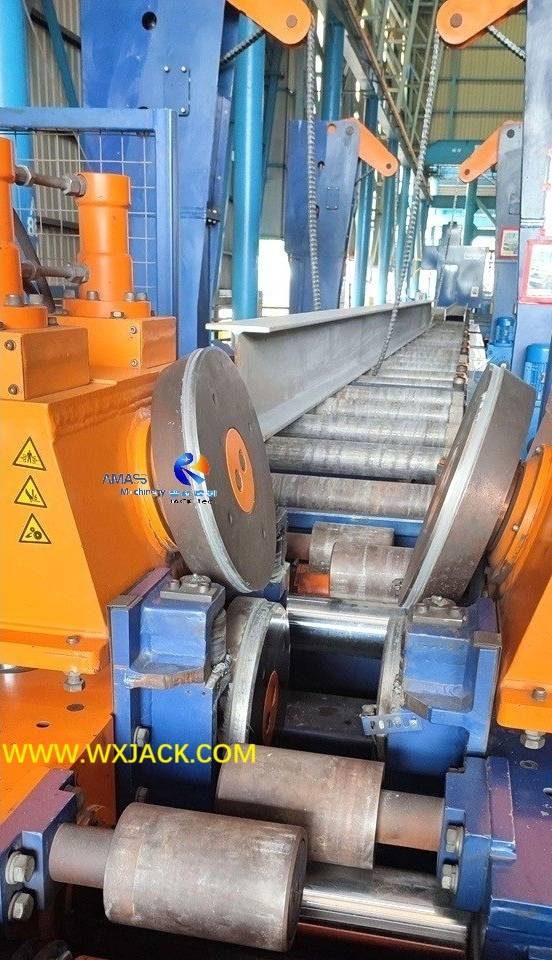

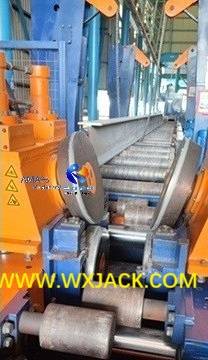

3)  Manipular en la parte de la Parte H de trabajo H Vigile antes de la máquina de redondeo del borde de brida de haz Modelo H HR800 : ( Fig.6 )

4)  Diseño general: un conjunto de la máquina modelo HR800 incluye:

a)  un grupo de estructura principal mecánica;

b)  tabla de rodillos transportadores de entrada y salida;

c)  Estación hidráulica en la operación de redondeo del borde del haz H de conducción;

d)  Sistema eléctrico y caja de control;

2.  Cuerpo principal mecánico de la máquina de redondeo del borde de brida de haz HR800 H:

1)  constituye: el marco mecánico de la máquina compone de:

a) cama base fija;

b) Unidad de redondeo de borde estacionario en la cama base;

c)  Unidad de redondeo de borde móvil en la cama base;

d)  Unidad de guía horizontal en la unidad de redondeo de borde móvil;

e) Unidad de presión hacia abajo en la brida del haz H;

f) Unidad de rodillo de movimiento lateral;

g) rodillo de soporte horizontal;

2)  mano de obra: el lecho base está soldado en una estructura sólida, de la cual su rigidez y resistencia han sido calculadas por el equipo de ingeniería de Wuxi Jack antes del diseño;

3. Bordes de redondeo en la máquina de redondeo de borde de alta velocidad:

1) Hay 4 piezas de rodillos de redondeo de borde sólido y de alta resistencia en un conjunto de la máquina, que son operaciones de redondeo de elemento de trabajo de núcleo;

2)  Existe una demanda estricta sobre la precisión y la dureza de estos rodillos de redondeo de borde, que en el giro se adquieren de la selección estricta en la ruta de tecnología de materia prima y procesos de estos rodillos de redondeo de borde;

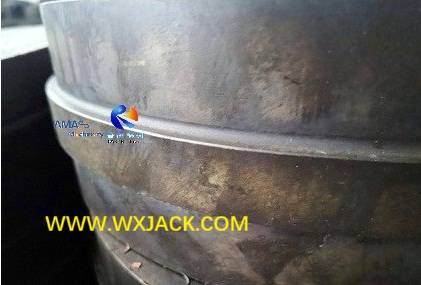

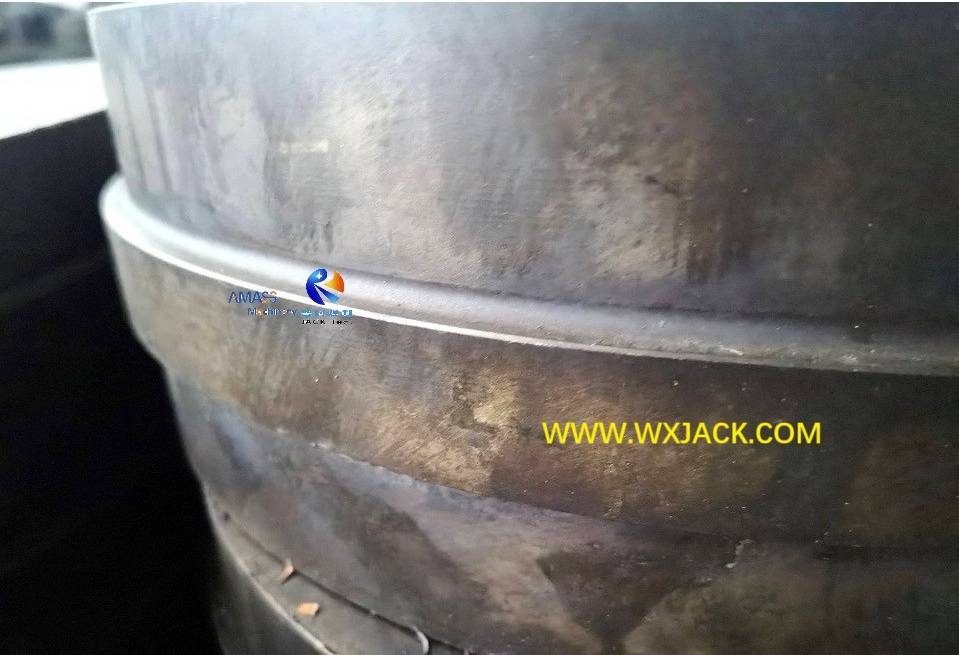

3) Vista cercana en los rodillos de redondeo en el borde en la máquina de modelos Wuxi Jack RH y HR, en la placa de metal y la operación de redondeo de la brida del haz H del haz: ( Fig.7 )

4. Rolleros de guía en HR800 Máquina de redondeo de borde de brida de haz de alta velocidad H:

1)  Estilo de trabajo: para acomodar en diferente ancho de la brida del haz H, se fija un lado de la unidad de redondeo de borde y la unidad de redondeo de borde lateral opuesto se puede mover en dirección horizontal;

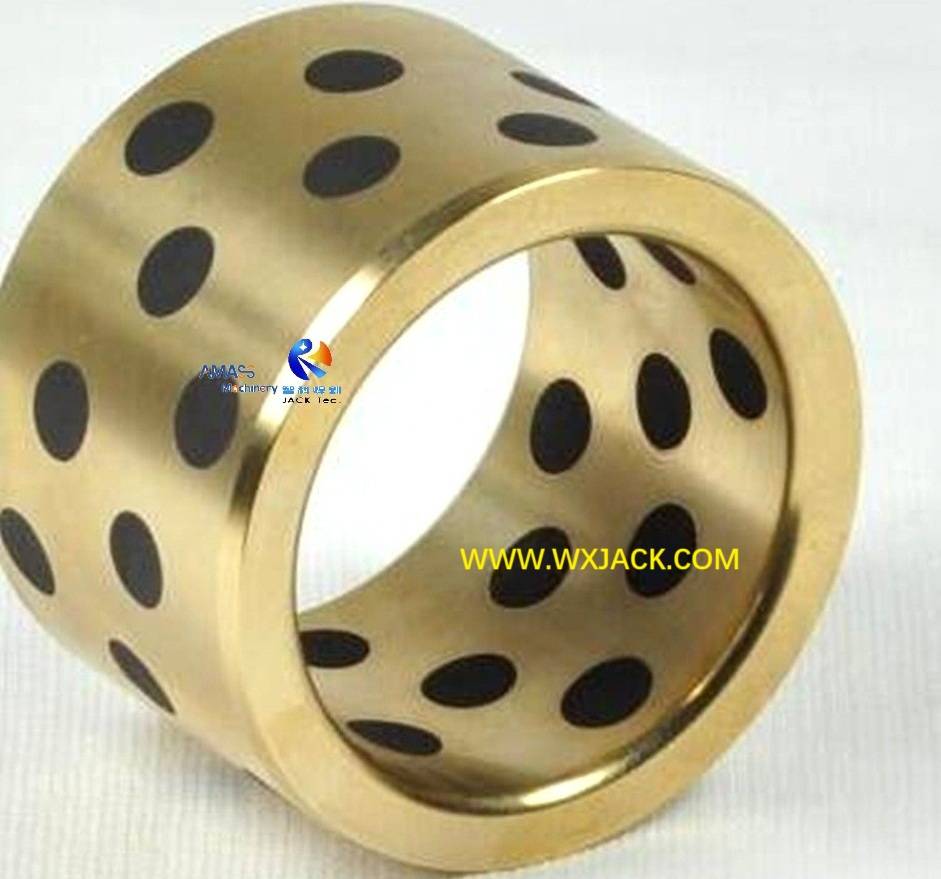

2) El movimiento de la unidad de redondeo de borde móvil se guía con una varilla guía lisa, impulsada y transmitida con rodillos y rodamientos de guía de superficie brillante;

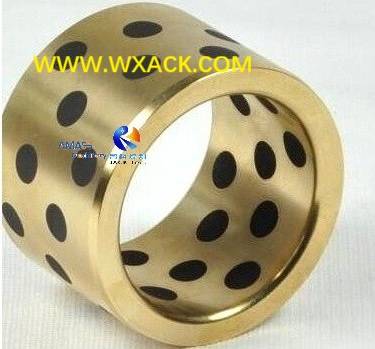

3)  La unidad de guía de movimiento lateral en Wuxi Jack RH y HR Modelos de recolección de bordes de recorte y redondeo: ( Fig.8 )

D.  Parámetros técnicos de Wuxi Jack HR800 Alta velocidad H Viga Glange Borde Máquina de desbordamiento y redondeo:
