En la estación 3 de la línea de producción del haz de soldadura , siguiendo:
1) corte de placa;
2) recorte y redondeo del borde de la placa del extremo horizontal;
La placa final horizontal y el refuerzo vertical deben ensamblarse y soldar en las piezas de trabajo semi-terminadas del haz T ensamblado, con esta máquina modelo Z10:

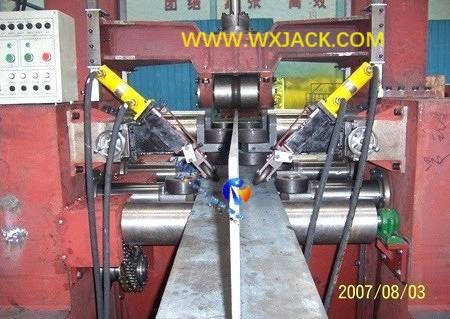

T Ensamblado y soldadura de tachuela en Wuxi Jack Z10 Máquina del modelo: ( Fig.1 )
1) La máquina modelo Z10 en el conjunto del haz T tiene un principio de trabajo y una estructura similares a la máquina de ensamblaje del haz H;
2) La diferencia se encuentra en un tamaño más pequeño del haz t ensamblado que el haz H:
a) máx. La altura de la placa vertical (refuerzo) es de 1000 mm , en comparación con el máximo. Altura de 1500 mm de la red de haz H;
b) Máx. El ancho de la placa horizontal (refuerzo) es de 500 mm , en comparación con el máximo. Ancho de 800 mm de brida del haz.
1. Función: Esta máquina es para ensamblar dos piezas de placa de acero en haz T Inverso, y fortalecerla con 2 la soldadura por tachuela, entrega un pedazo de haz T ensamblado;
1) Totalmente automático: toda la operación en Z10 es automática, excepto la carga de la placa del extremo y el refuerzo sobre el transportador de la máquina, descargando el haz T ensamblado de la máquina;
2) Especialmente los trabajos complicados de:
a) controlar la costura de soldadura de puntada de intervalo y longitud: esto se gestiona con PLC;
b) V viga a ambos lados en 2 soldadura de co fase en refuerzo vertical con placa final horizontal: esto se logra automáticamente con 2 conjuntos de 2 fuente de alimentación de soldadura de CO y su consola de control;
3) El panel de operación del ensamblaje del haz Z10 T y la máquina de soldadura por tachuelas se instala en la sección inferior derecha de la columna de pórtico, con el propósito del operador de fácil acceso y observancia en el proceso de operación, en el ajuste de la viga y la soldadura por tachuelas:

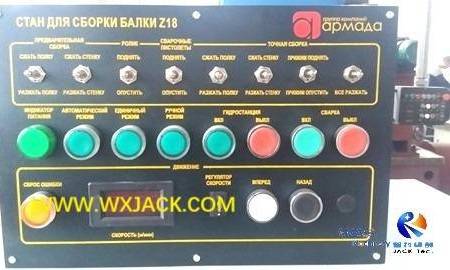

Panel de operación de la máquina modelo Wuxi Jack Z10 : ( Fig.2 )
4) La gestión del sistema de soldadura 2 CO se integra en el panel de operación de la máquina modelo Z10;
1) Verifique las fotos adjuntas. La máquina modelo Z10 tiene un cuerpo principal mecánico de marco de pórtico ensamblado en el lecho base de la máquina:

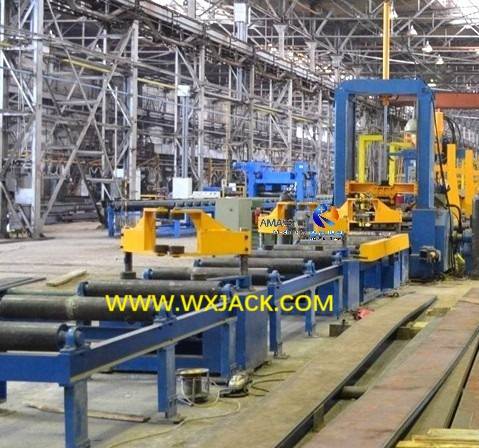

Vista frontal en Wuxi Jack Z10 Modelo de ensamblaje de haz Tomático T automático y máquina de soldadura de táctica: ( Fig.3 )
2) Transportadores de entrada y salida de entrada: con 10 m ~ 12 m de longitud respectivamente, compuesto por 2 ~ 3 conjuntos de tablas de rodillos. Estos transportadores son para transmitir placa final y refuerzo en la máquina modelo Z10, y ensamblan el haz T de esta máquina:

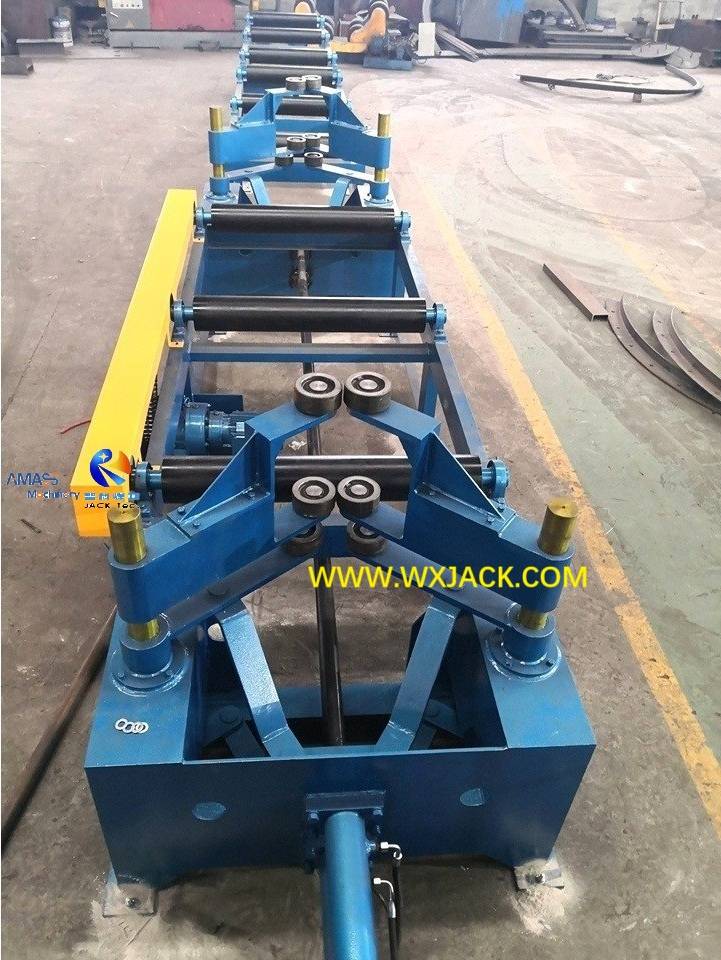

Tablas de rodillos de transporte de la máquina modelo Wuxi Jack Z10 : ( Fig.4 )
3) Estación de bomba hidráulica: proporcionando fuerza de ensamblaje en el ensamblaje del haz T, la estación de bomba se coloca junto al cuerpo de la máquina Z10, con el propósito de una fácil conexión y mantenimiento;
4) Se colocan 2 conjuntos de 2 fuente de alimentación de soldadura de tácteos CO en la plataforma superior en la parte superior de la máquina de forma de la máquina modelo Z10 U, con una escalera ensamblada en el lado lateral, para los operadores que suben por la plataforma.
El ensamblaje y la soldadura de táctica de T Beam con esta máquina automática Z10 se pueden dividir en menos de tres pasos principales de:
Este paso completa el Beam en la primera etapa de ensamblaje:

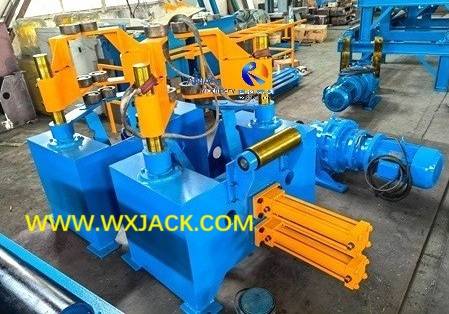

1) Mediante 2 ~ 3 conjuntos de manipuladores hidráulicos (sistema de varilla de tracción, verifique la segunda imagen adjunta) instalado en el transportador de entrada:

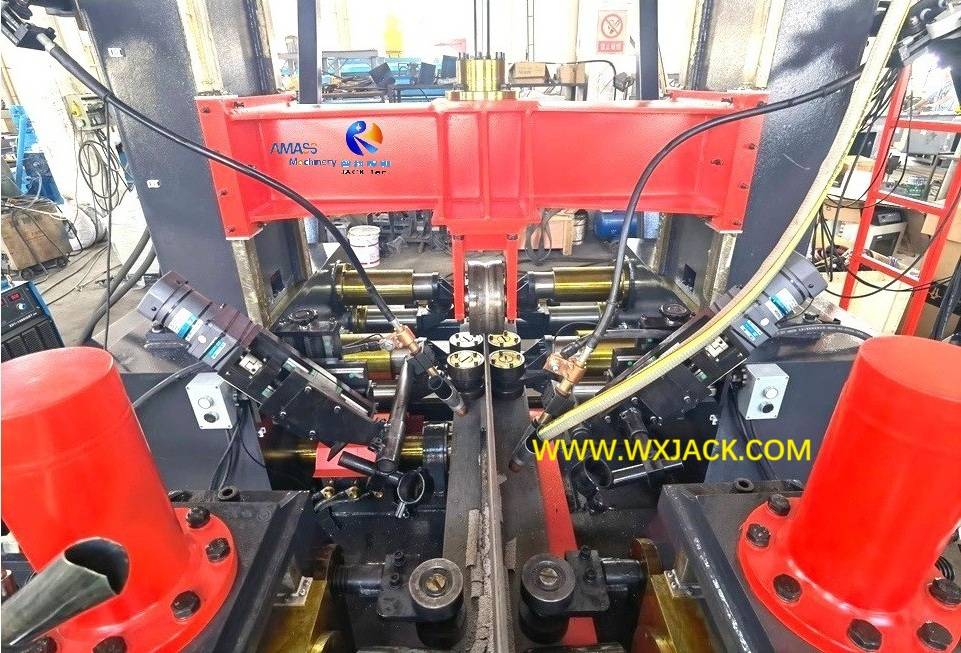

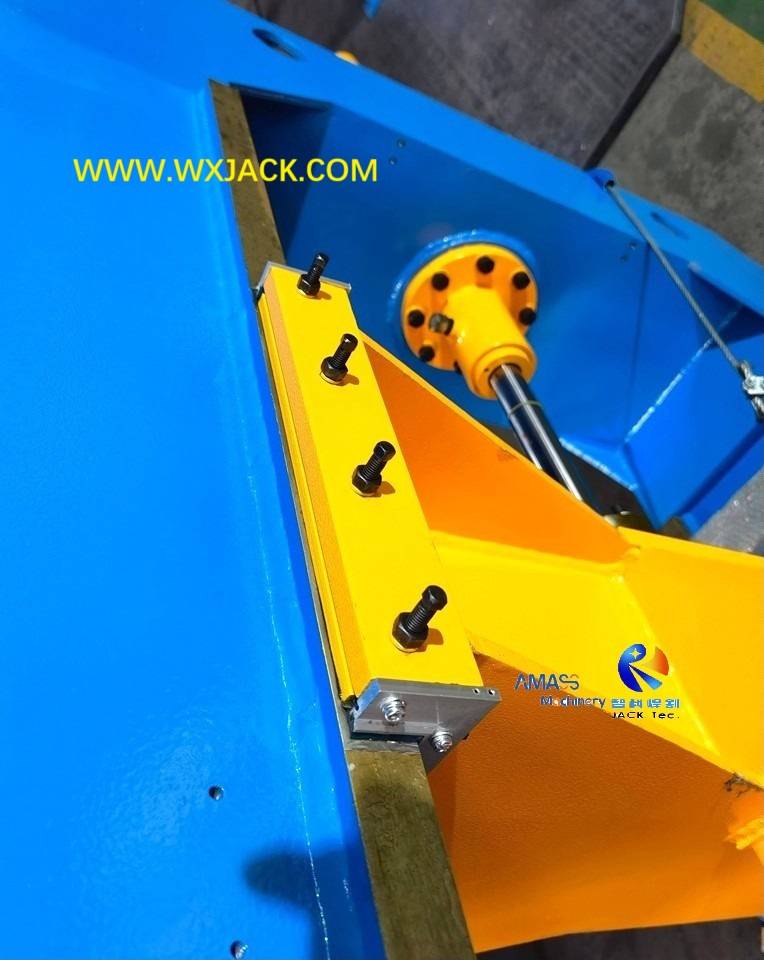

2) Manipuladores hidráulicos junto con el transportador de entrada de la máquina Z10 : ( Fig.5 )
3) Estos manipuladores (sistema de varillas de tracción) son impulsados por el cilindro de aceite hidráulico. Se ajusta y suplica 2 piezas de placas de acero como placa de extremo horizontal y refuerzo vertical del haz T inversa, y sujetan el haz T para mantener la forma t;
a) Estos 2 pasos completan el ensamblaje preciso de la viga y al mismo tiempo 2 .
b) Obtenga un indicio del nombre del equipo de 'Machina de soldadura de viga y de tachuelas ', los 2º y 3 pasos se llevan a cabo simultáneamente, en la zona central de la máquina:

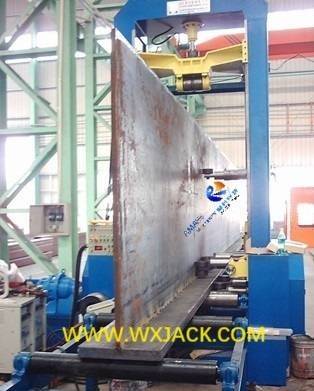

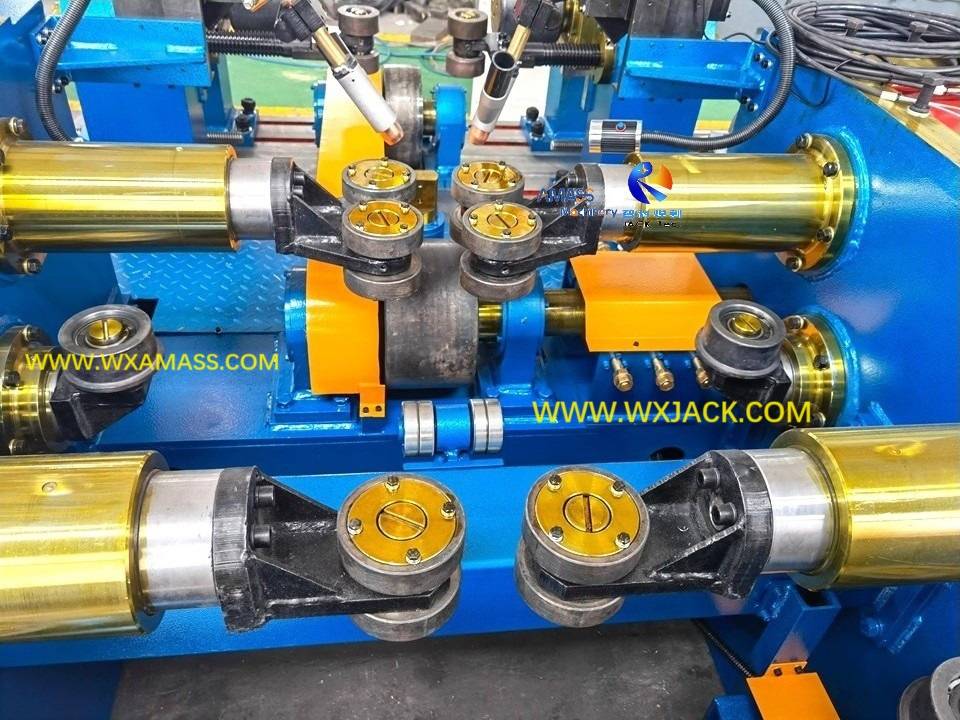

c) Unidades de soldadura automática de ensamblaje y CO 2 de la máquina modelo Wuxi Jack Z10 : ( Fig.6 )
Todos los pasos completos de 2º y 3 rd se terminan como se muestra a continuación:
1) Envío de la pieza de trabajo: el rayo de ajuste T Beam se adelanta al lecho base de la máquina modelo Z10, que es el área de trabajo central de la máquina;
2) Ensamblaje terminado: hay unidad de ensamblaje final, en forma de conjunto de rodillos de alineación (verifique la foto 3 rd adjunta), que ajusta y aprieta el haz de ajuste T, termina el segundo paso del ensamblaje final del haz T;
3) Soldadura de puntada de CO 2 : la operación de 3 rd es implementar en 2 soldadura por tachuela, a una velocidad constante de velocidad ajustable de 200 mm ~ 2000 mm/min., A lo largo de ambos lados del haz T ensamblado. Haciendo que termine la pieza de trabajo de Z10: Beam T ensamblado;
4) Después de eso, el haz T ensamblado se enviará a la siguiente estación de la línea de producción del haz T: soldadura continua del haz.
Esta máquina automática se compone principalmente de:
1. Cuerpo principal mecánico:
Incluido:
1) El marco de pórtico de forma u en la sección superior;
2) lecho base mecánico en la sección inferior;
Los 2 conjuntos se ensamblan juntos en una parte integral;
2. Tabla de rodillos transportadores de entrada y salida: su velocidad de la pieza de trabajo de envío es constante, diferente a la del conjunto del haz T y la soldadura por tachuela;
3 .
4. Unidad de ensamblaje preciso del haz: para completar el paso final del ensamblaje del haz T (ensamblaje preciso), en forma de conjunto de rodillos de alineación, impulsados hidráulicos;
Incluido:
1) 2 conjuntos de 2 fuente de alimentación de soldadura de CO;
2) consola de control de soldadura;
3) Mecanismo de ajuste de posición de la antorcha de soldadura;
4) alimentador de alambre de soldadura;
6. Sistema hidráulico: proporcione fuerza de accionamiento en la operación de ensamblaje del haz T;
7. Sistema de control eléctrico:
Sus elementos centrales incluyen:
1) PLC (controlador lógico programable);
2) inversor de CA;
3) Elementos eléctricos convencionales: contactor, relé, interruptor, pantalla digital.
Modelo | Z10 Máquina de ensamblaje de haz T Z10 con soldadura por tachuelas |
Max. Altura del refuerzo del haz T (Placa vertical) | 1000 mm |
Grosor del refuerzo del haz T (Placa vertical) | 8∽ 20 mm |
Ancho de la placa de extremo de la viga (Placa horizontal) | 100∽ 500 mm |
Espesor de la placa de extremo de la viga (Placa horizontal) | 10∽ 40 mm |
T Longitud del haz | 4000∽ 12000 mm |
Conjunto de la viga y velocidad de soldadura de tachuela | 200 ~ 2000 mm/min., Controlado continuamente con un inversor de CA |
Max. T peso del haz | 15 toneladas |
Tyle de ensamblaje de la viga | Posicionamiento automático y alineación |
Tecnología de soldadura de tachuelas | Soldadura 2 automática de co -tacle |
Operador | 1 operador |
Velocidad del transportador | 2000 mm/min., Constante |
En la estación 3 de la línea de producción del haz de soldadura , siguiendo:
1) corte de placa;
2) recorte y redondeo del borde de la placa del extremo horizontal;
La placa final horizontal y el refuerzo vertical deben ensamblarse y soldar en las piezas de trabajo semi-terminadas del haz T ensamblado, con esta máquina modelo Z10:

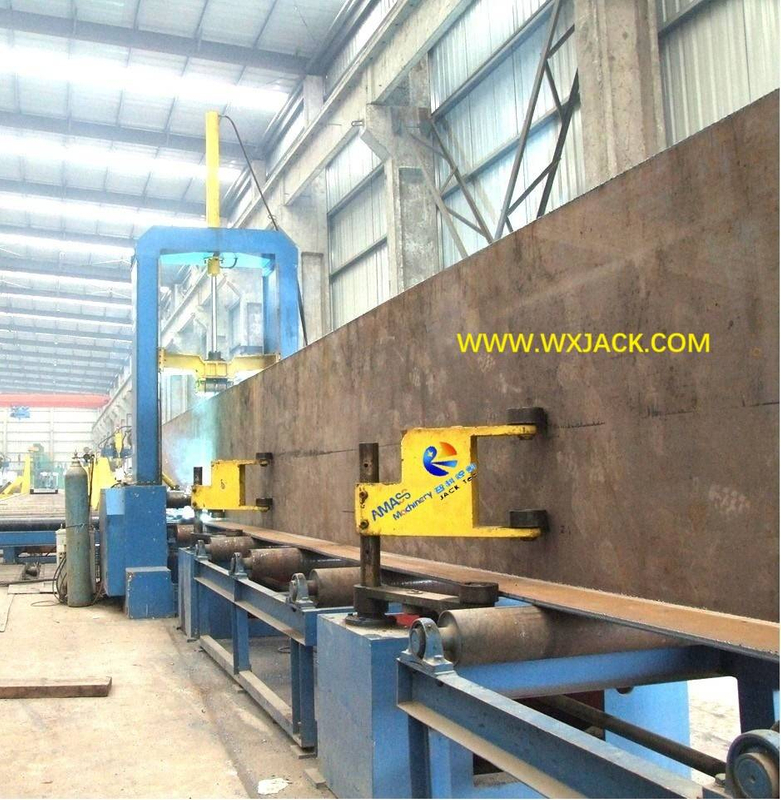

T Ensamblado y soldadura de tachuela en Wuxi Jack Z10 Máquina del modelo: ( Fig.1 )
