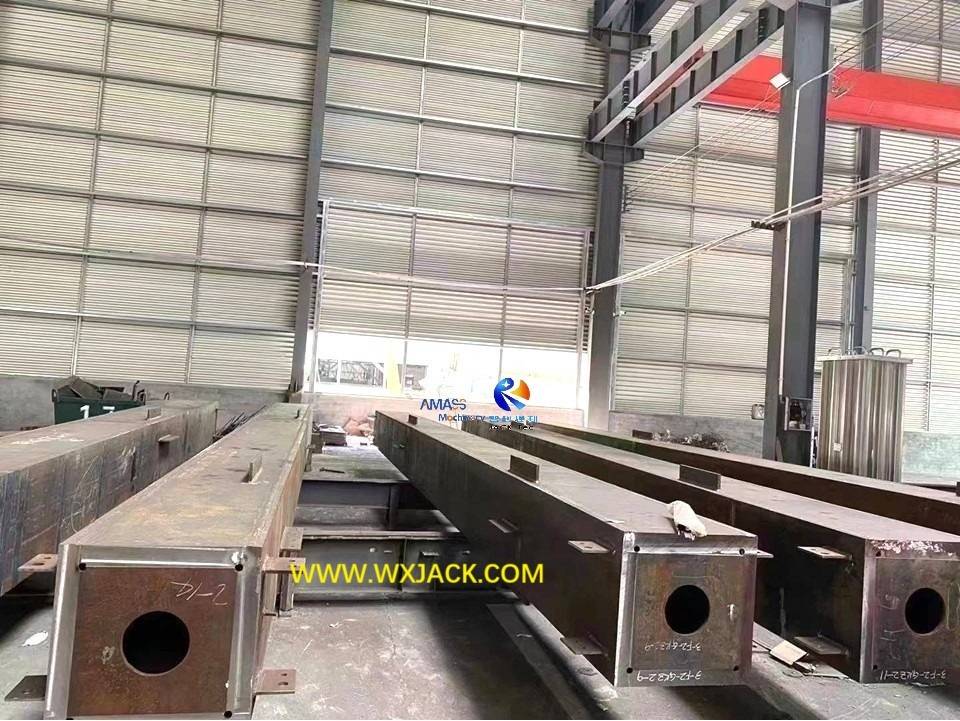

1. El deflectado interno, o la placa de deflectación, es el subconjunto o los productos provisionales en la tecnología de proceso de la línea de producción de haz de caja . Las máquinas de modelos GZ12/ GZ15 son para ensamblar y soldar por tachuelas esta pieza de trabajo a medias, de materias primas de placa de corte. Es el primer paso crítico en la producción de haz de caja;

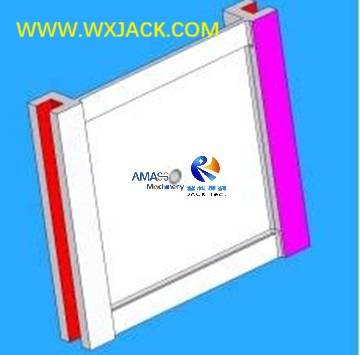

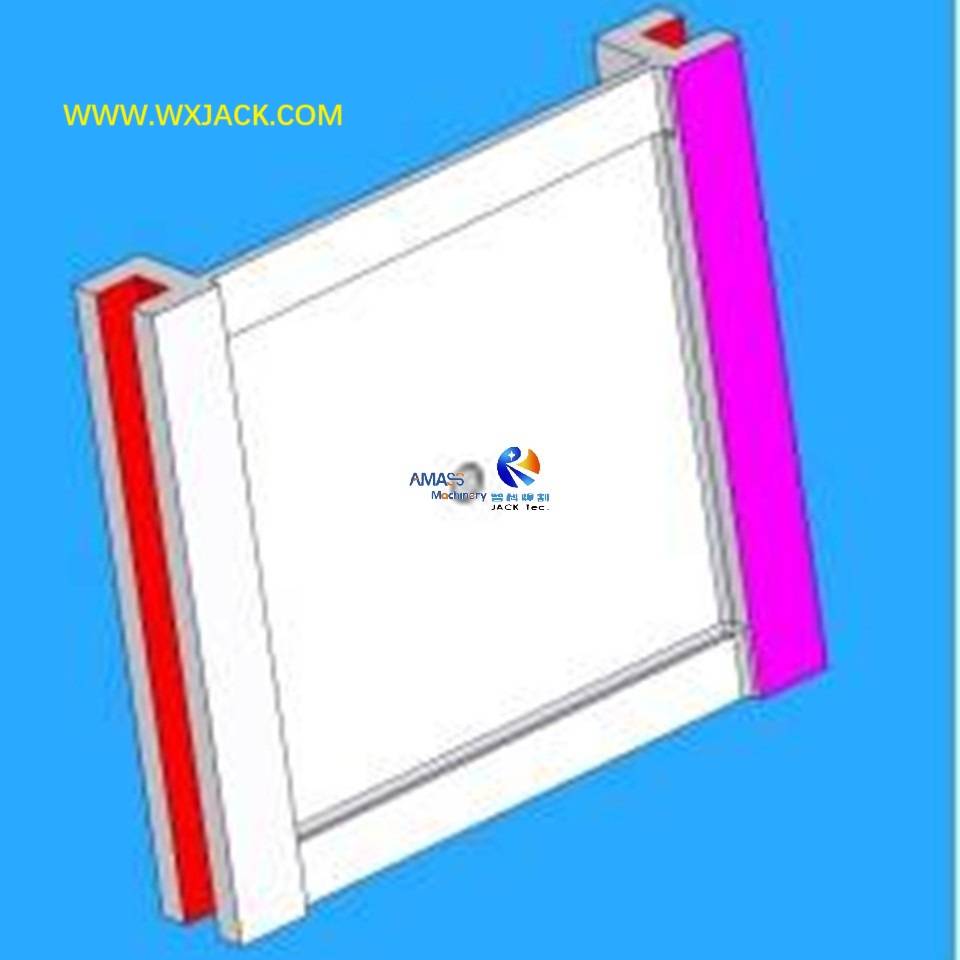

1) Bosquejo de diseño en la placa de deflectación: ( Fig.1 )

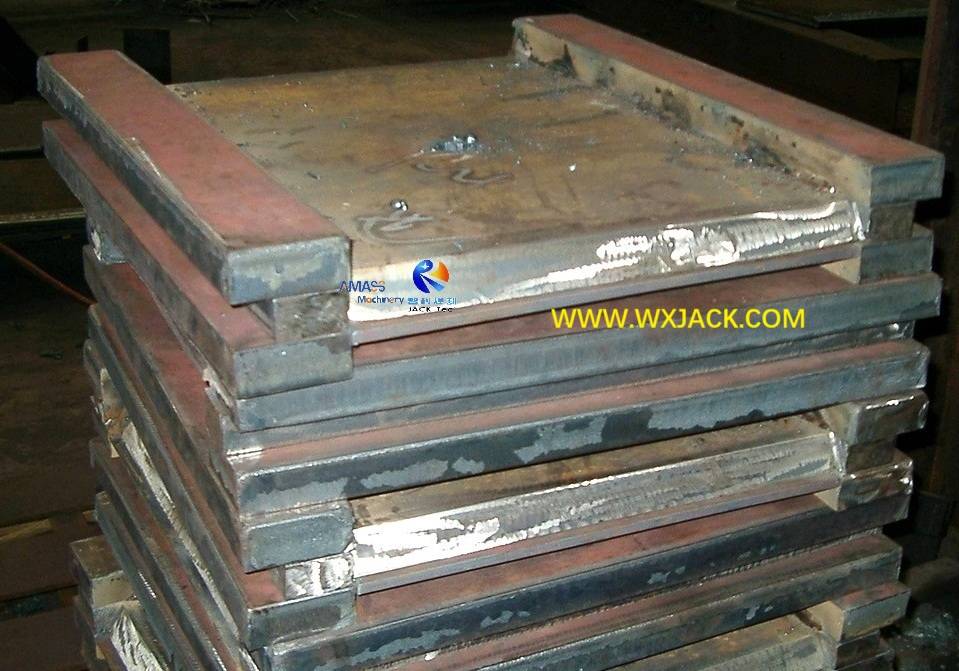

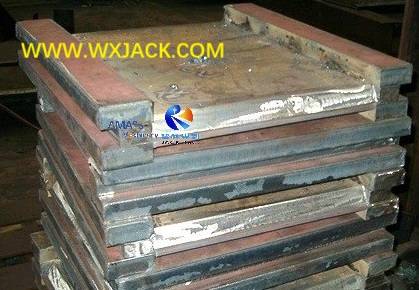

2) Foto en la placa de deflectación terminada de Wuxi Jack GZ12 Model Máquina: ( Fig.2 )
Las placas de deflectación producidas con esta máquina son para el haz de caja de fabricación de:
Modelo | Box1200 / Box1500 |
Tamaño de la placa de deflectación interna terminada H × W (mm) | GZ12: 300 × 300 ∽ 1200 × 1200 GZ15: 300 × 300 ∽ 1500 × 1500 |
Max. Peso de la placa de deflectación interna terminada | 20 toneladas |
Espesor interno de la placa de deflectación | ≤80 mm |
Potencia del motor de la mesa de trabajo | GZ12: 1.5kW; GZ15: 2 kW |
Velocidad angular de la mesa de trabajo | 1.8 rpm |
Capacidad de carga de la mesa de trabajo | GZ12: 1000 kg; GZ15: 1200 kg |
Altura del centro de flip de mesa de trabajo | 1200 mm |
Flip Rango de mesa de trabajo | ± 180 ° |
1. Naturaleza del equipo: como máquina de ensamblaje del haz de caja de la primera etapa, esta máquina de ensamblaje en bruto está diseñada específicamente para el ensamblaje y la soldadura de deflectores internos, el WIP (trabajo en proceso) del haz de caja. En otras palabras, es un equipo dedicado para la producción de haz de caja, no la máquina universal;

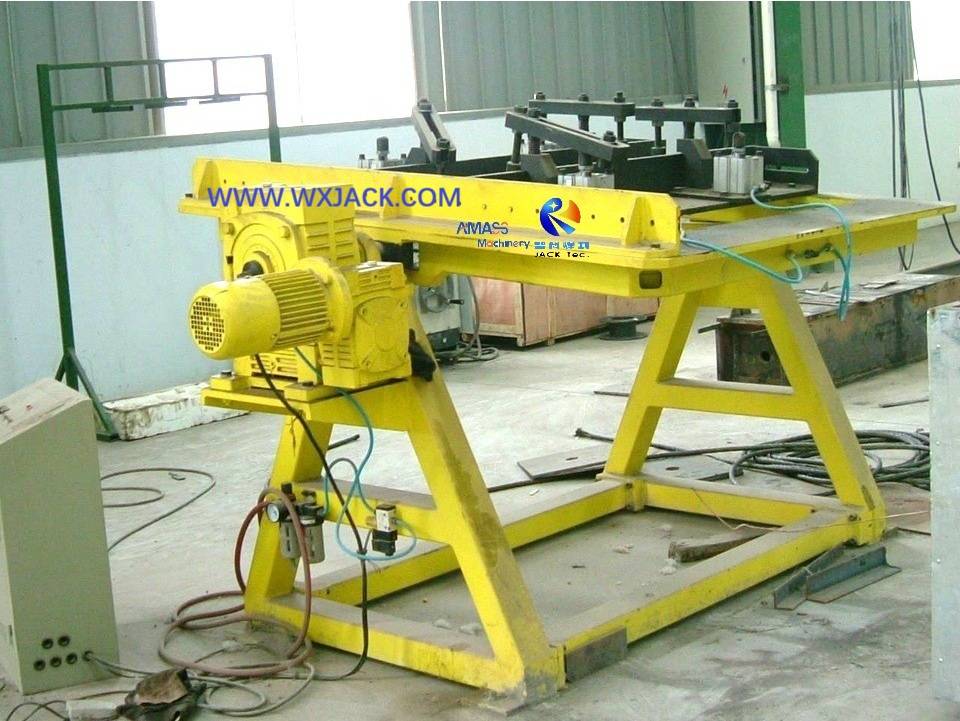

1) Qué me gusta: a juzgar por su apariencia en la foto adjunta y debajo, esta máquina es un accesorio de soldadura operativo automático de la unidad de motor:

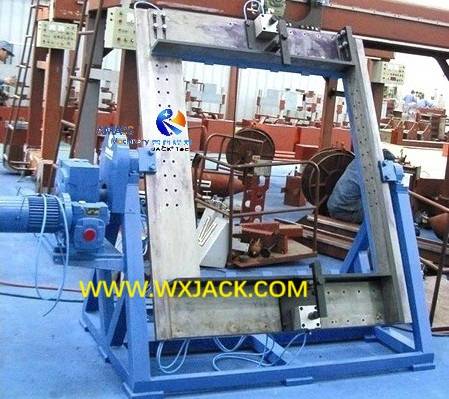

2) Fotos en la máquina modelo Wuxi Jack GZ12 que está en prueba antes de la entrega: ( Fig.3 )
3) Mostrado en la foto de arriba, hay una unidad de posicionamiento en su tabla de trabajo, que realiza la operación de ensamblaje en la placa de deflectación interna. Esta unidad se puede mover y ajustar a lo largo de la tabla de trabajo en función de diferentes tamaños de placa de deflectación, asegurándose de que ocurra un posicionamiento y ensamblaje precisos, evitando que la deformación de la soldadura ocurra;
1) Para iniciar el trabajo de soldadura de montaje y táctica, primero coloque la materia prima de las placas de corte en la mesa de trabajo de la máquina;
2) Después de colocar las placas de corte, presione manualmente y asegúrelo bien. En este equipo, la prensa y el retención de la pieza de trabajo son mediante el cilindro de aire. Este es el primer paso de ensamblar;
3) El segundo paso de la soldadura en las placas de corte posicionadas en deflector interno se realiza después de eso, a la manera de la soldadura manual;
4) Para ajustar la posición angular de la placa de corte de la pieza de trabajo, la mesa de trabajo de la máquina se puede girar dentro del rango de ± 180 ° a velocidad constante, que se acciona con el reductor del motor. Esto lleva a la pieza de trabajo a revolucionar continuamente, asegurándose de que se coloque en la mejor posición angular, para llevar a cabo el ensamblaje y la operación de soldadura.
1. En esencia, esta máquina es un posicionador de soldadura de tipo de accesorio simplificado , para cumplir con el ensamblaje interno de deflectación y soldadura en cierta medida. Esto también se puede observar a partir de su apariencia;
2. Operación de forma: a este respecto, el principio de trabajo de esta máquina es localizar y sujetar la pieza de trabajo primero, luego ponerla en la posición óptima para la operación (soldadura) a través de la giro de la mesa de trabajo;
1) Control de posición angular: por esta razón, girar (inclinar o girar) de la mesa de trabajo de la máquina y, por lo tanto, la placa cortada es de vital importancia para el trabajo normal;
2) Conduzca y transmisión: el giro infinito de la mesa de trabajo se acciona con un motor de frenado electromagnético y se transmite con reductor de engranaje de gusano, lo que garantiza en la ubicación precisa de la mesa de trabajo y la placa de corte en cualquier posición objetivo deseada, junto con la función auto-lock;
3) Operación revuelta: la operación de giro de la tabla de trabajo se manipula con el interruptor de pedal de pie, liberando las manos del operador para trabajos alternativos al mismo tiempo cuando se trabaja con esta máquina de la serie GZ;
4. Soldadura de dos lados: la tabla de trabajo gira dentro del alcance de ± 180 °. Esto es para la facilidad de la soldadura de ambos lados en la placa de corte de la pieza de trabajo: al finalizar la soldadura de un lado, simplemente gire la mesa de trabajo al lado opuesto y realice soldadura en el lado opuesto de la pieza de trabajo. Aquí la operación de soldadura en la placa de deflectación interna se logra con un trabajo manual;
5. Accesorio de la placa de corte: el presionamiento de la pieza de trabajo se adopta con unidad neumática. Durante el trabajo, la varilla del pistón del cilindro de aire se apresura, empujando la varilla de retención presionando contra la pieza de trabajo con fuerza, para el siguiente paso del paso de soldadura.
1. Lo que parece: como se puede verificar desde las fotos adjuntas de la máquina, este equipo tiene la estructura del tipo de accesorio de soldadura estacionario. Está asegurado en el piso del taller con pernos de anclaje:

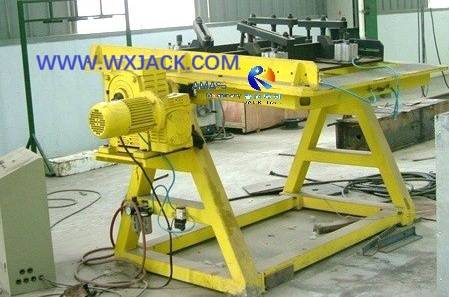

Instalación de la máquina modelo Wuxi Jack GZ15 en el piso del taller: ( Fig.4 )
2. La unidad fundamental de esta máquina es su tabla de trabajo giratorio. Su estructura de marco le da a la máquina el mayor grado de estabilidad, lo que hace que se ponga en el suelo y funcione de manera estable;
1) Motor de conducción de la mesa de trabajo (tipo de frenado) y su reductor de motor de engranaje de gusano;
2) Sistema neumático para sostener la pieza de trabajo;
3) Unidad de posicionamiento en la tabla de trabajo;
4) Tablero de control eléctrico y interruptor de pedal de pie.
