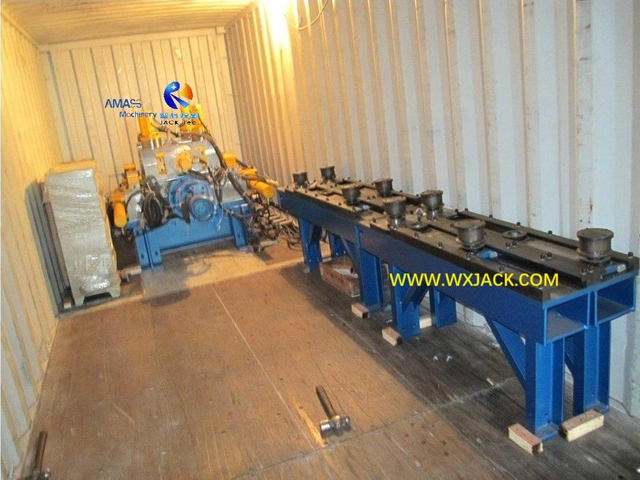

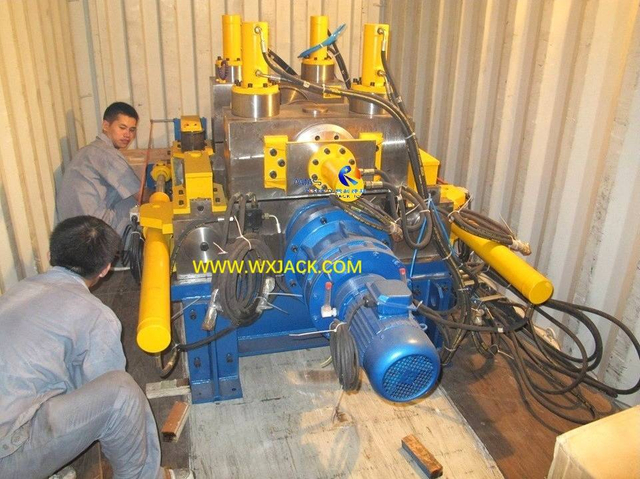

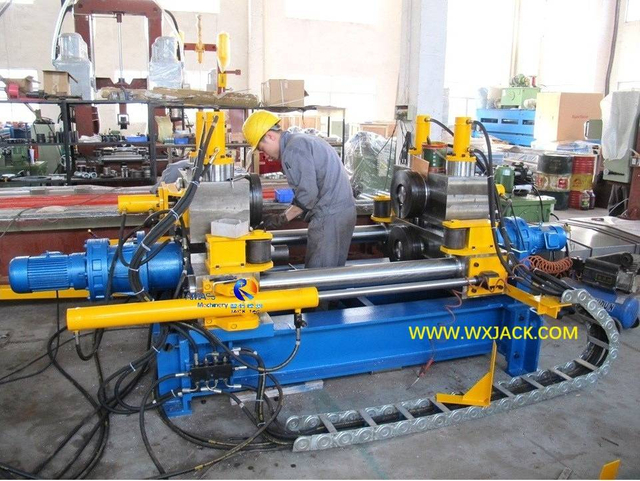

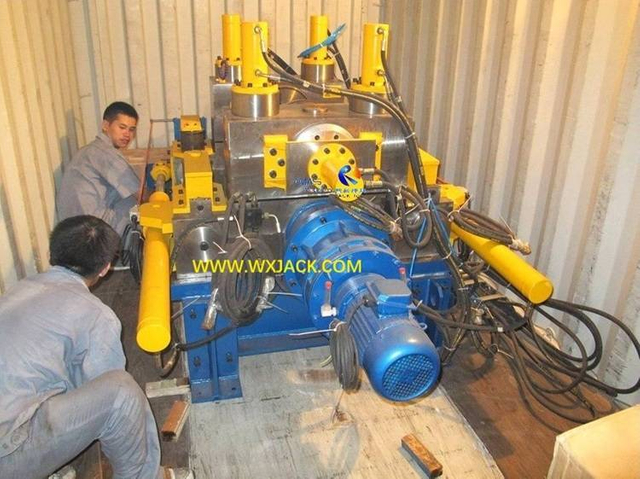

1. Función: Máquina redondeadora de bordes, también conocida como Máquina cortadora de placas finales, recorta el ángulo redondo de Φ2mm-Φ2.5mm en las 4 esquinas de la pieza de trabajo, bajo presión de gran fuerza y ​​con alta eficiencia;

2. Piezas de trabajo aplicables de la máquina cortadora de bridas y placas terminales de vigas IH:

1) Placas de metal, especialmente placas de acero al carbono, desde un ancho mínimo de 150 mm hasta 3000 mm, espesor de 8,5 mm a 40 mm, procesadas bajo diferentes estructuras de máquina:

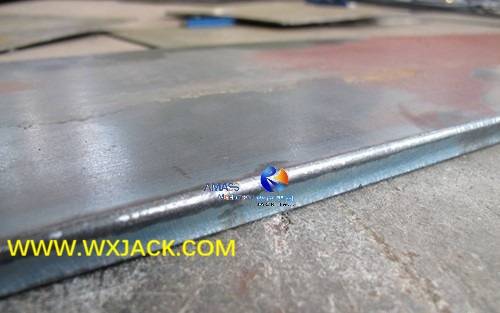

Placa de acero redondeada con bordes terminados de la máquina redondeadora de bordes modelo Wuxi JACK RH1000 : ( Fig.1 )

2) Bridas de vigas H y vigas I de estándares industriales locales e internacionales. Por ejemplo, HEA, HEB, IPE, HL, etc.:

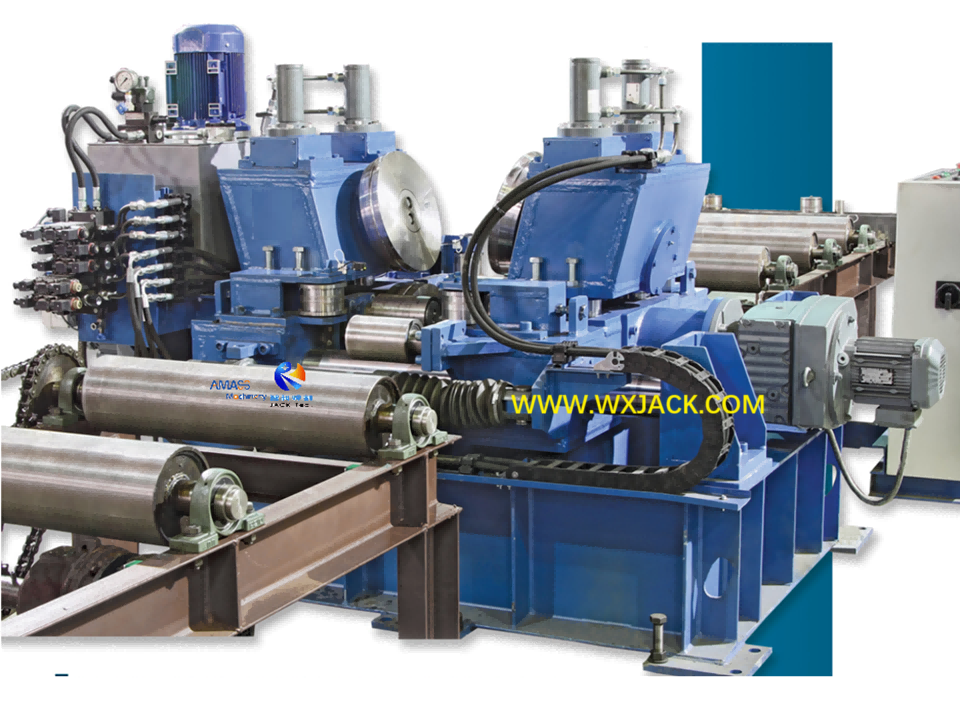

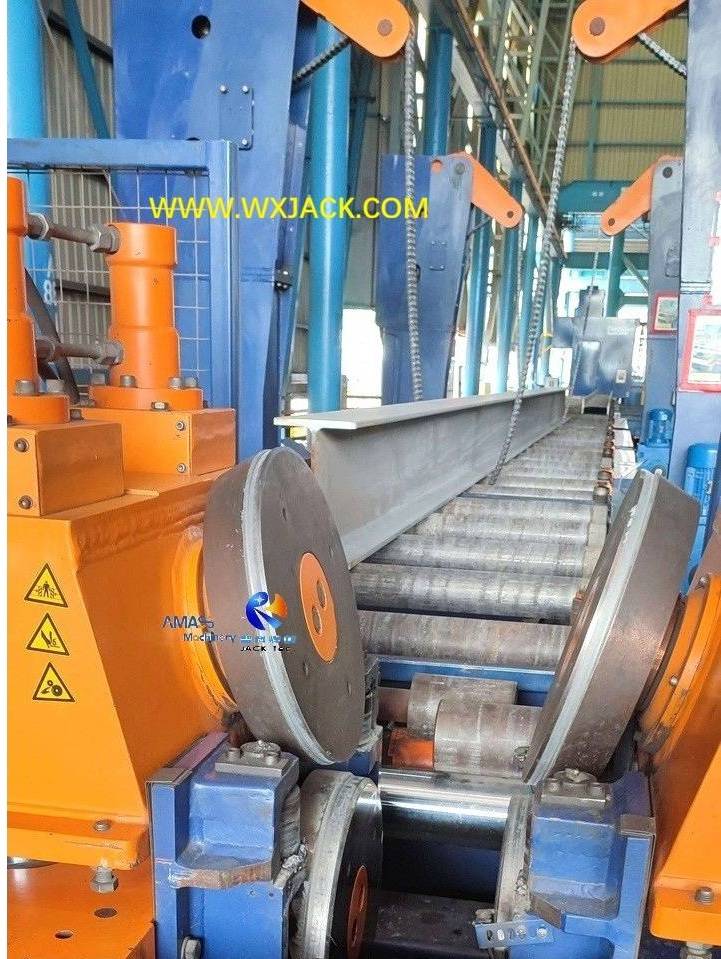

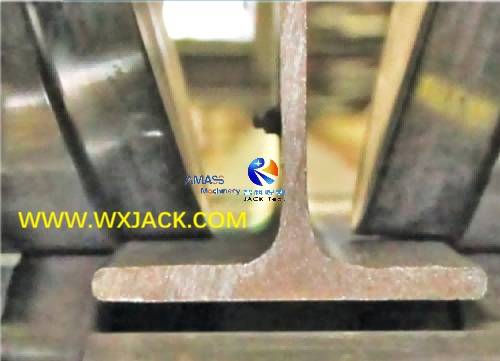

Vista cercana de la viga H redondeada con el borde redondeado con la máquina redondeadora de bordes de bridas modelo Wuxi JACK RH800 : ( Fig.2 )

3. Efecto de la máquina redondeadora de bordes de placas de acero y bridas de vigas IH:

1) Las placas de acero con bordes redondeados se utilizarán como conjuntos en maquinarias que trabajen en ambientes húmedos;
2) Las vigas I y H con bordes redondeados se fabricarán en estructuras de acero más grandes, que a su vez se utilizarán en proyectos grandes. Por ejemplo, ahora en febrero de 2026, un cliente de Europa occidental se está comunicando con Wuxi JACK en nuestra máquina cortadora de placas finales de vigas en H, y se planea que preste servicios en una serie de grandes proyectos, que se iniciarán en el año 2027;
3) Funciones dobles de desbarbado y recorte: durante la operación de redondeo de bordes, no solo los bordes de las piezas de trabajo se pulen desde ángulos agudos hasta convertirlos en ángulos redondos, sino que también estos bordes adquieren un buen efecto de pulido y desbarbado;

4. Gran valor de la máquina redondeadora de bordes de bridas de vigas IH y placas de acero:

1) Aumente la adherencia de la pintura: Los ángulos redondeados son útiles para mejorar el rendimiento de la adherencia de la pintura: es menos probable que la superficie pintada de las piezas de trabajo se despegue. Esto tiene gran importancia en la fabricación de maquinarias que trabajan en ambientes húmedos o operan directamente en el mar, río o lago: la aplicación de la máquina redondeadora de bordes ayuda a mantener el mejor grado de calidad de pintura y durabilidad a largo plazo de estas maquinarias que operan en entornos costeros;
2) Manejo fácil de usar: Además, los bordes redondeados de las bridas de las vigas H y las placas de acero son más seguros y convenientes para el manejo y transporte;
3) Se puede lograr una mejor apariencia de los componentes y ensamblajes terminados: ángulo redondo y suave en comparación con los bordes afilados originales con rebabas;
4) Extendido a más industrias: Mientras tanto, todas las demás maquinarias similares a la construcción naval y la maquinaria portuaria, que trabajan en entornos con gran cantidad de humedad, verán grandes beneficios al poner en uso la máquina redondeadora de bordes de placas metálicas y bridas de vigas H.

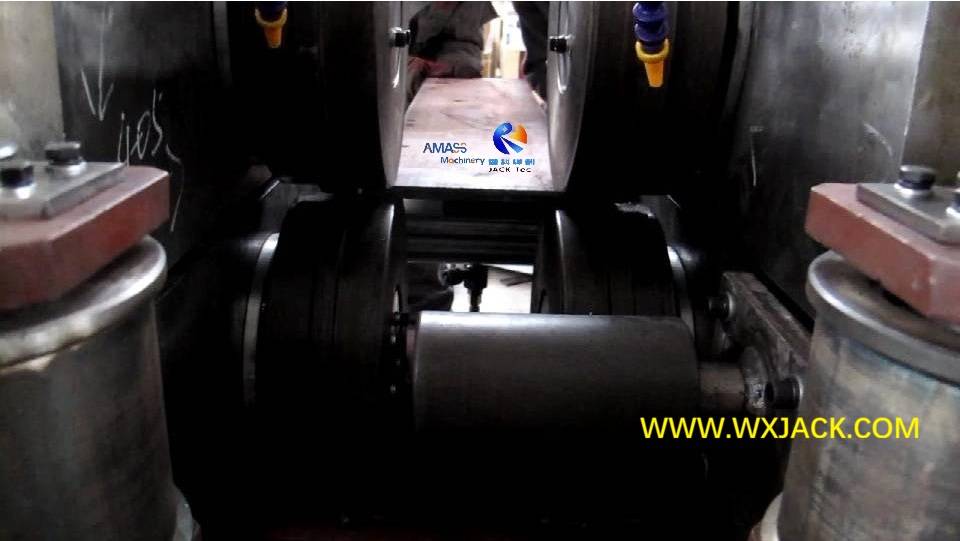

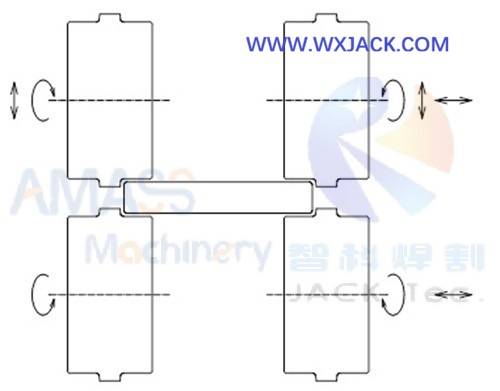

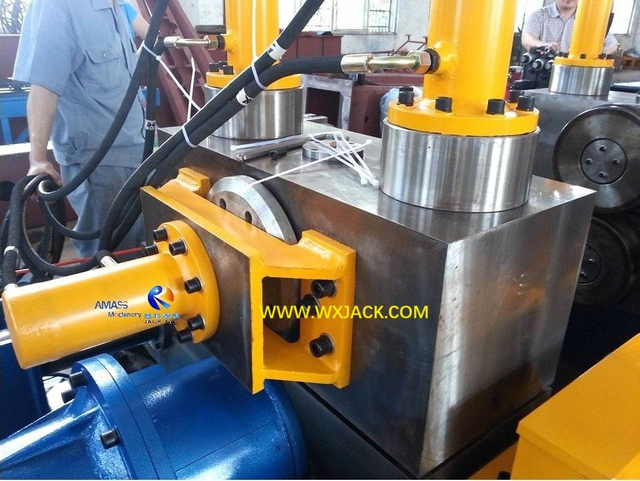

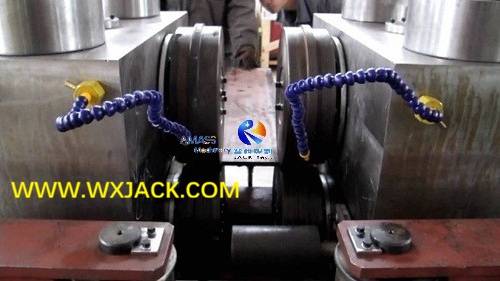

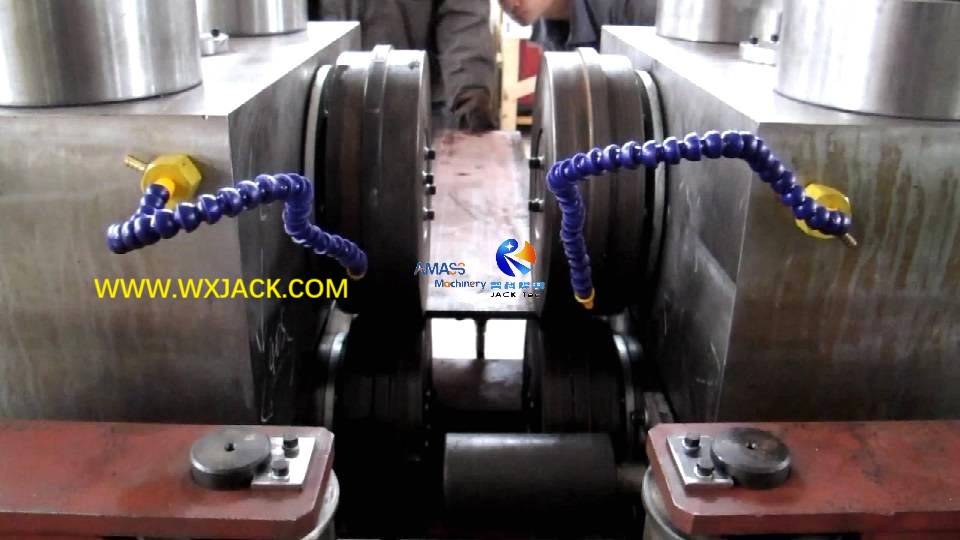

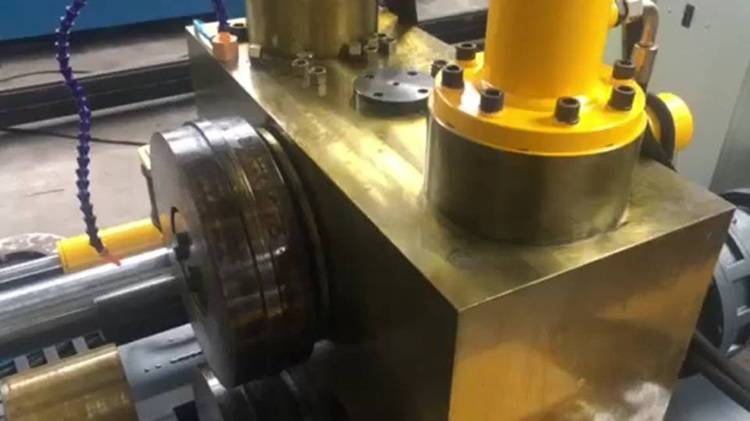

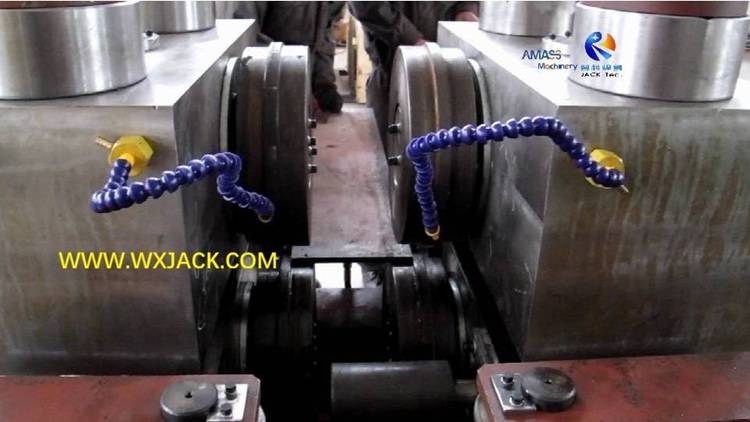

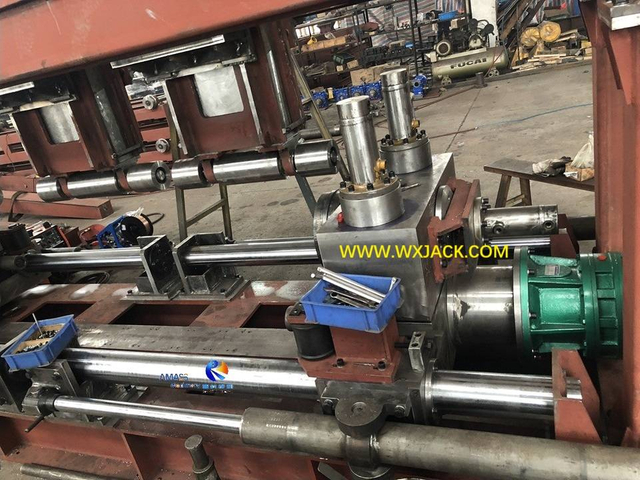

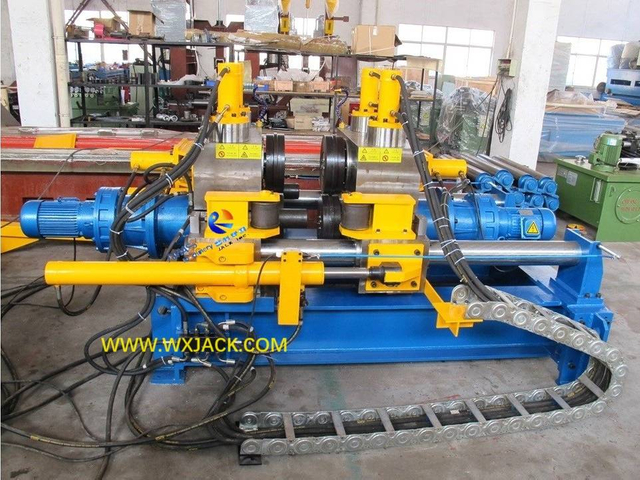

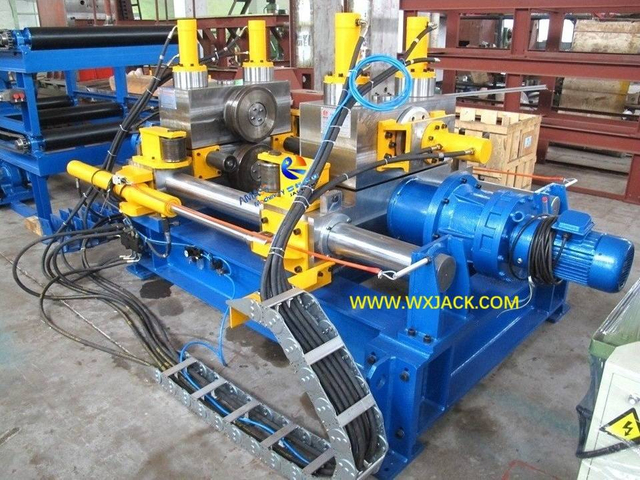

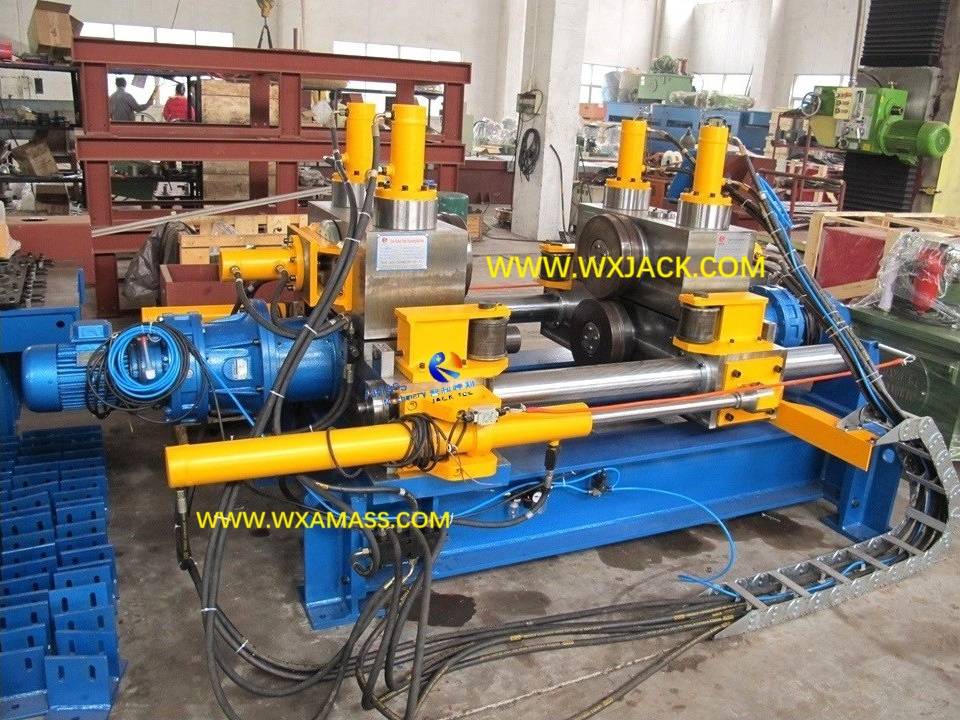

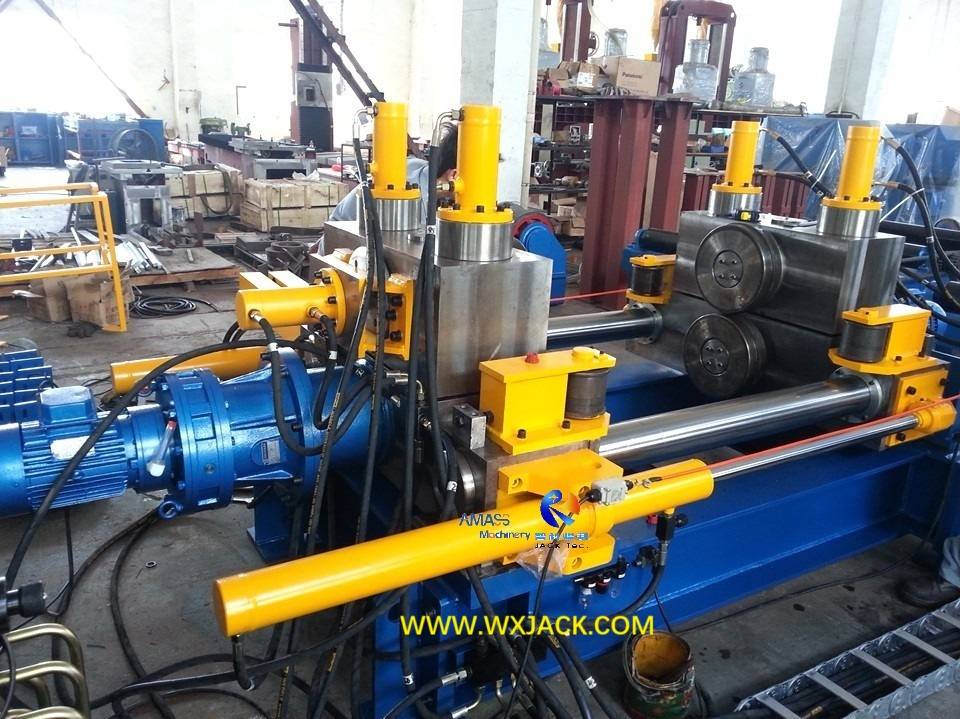

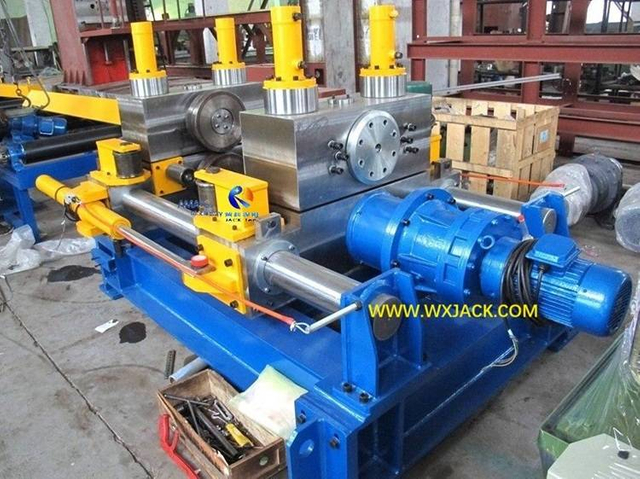

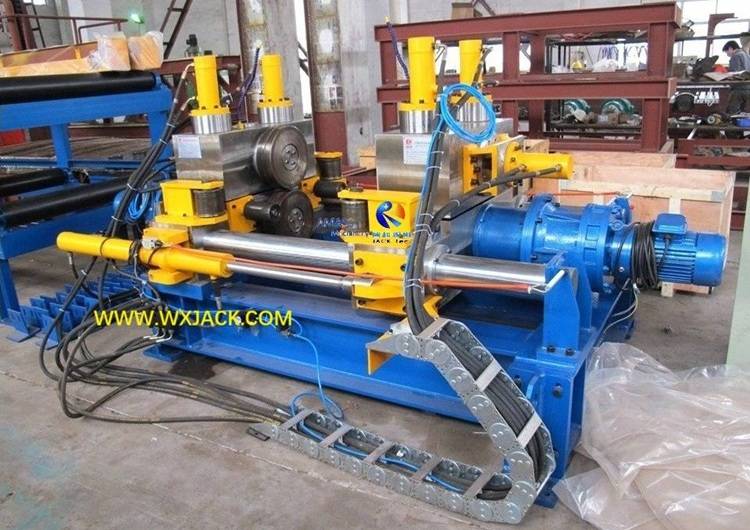

1. Cavidad de trabajo que se forma en la máquina redondeadora de bordes:

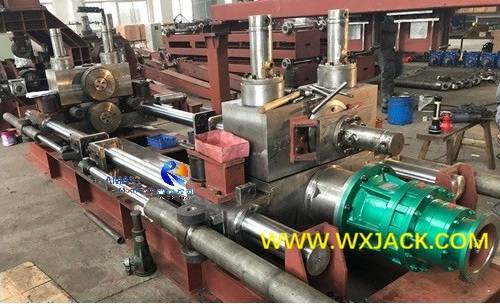

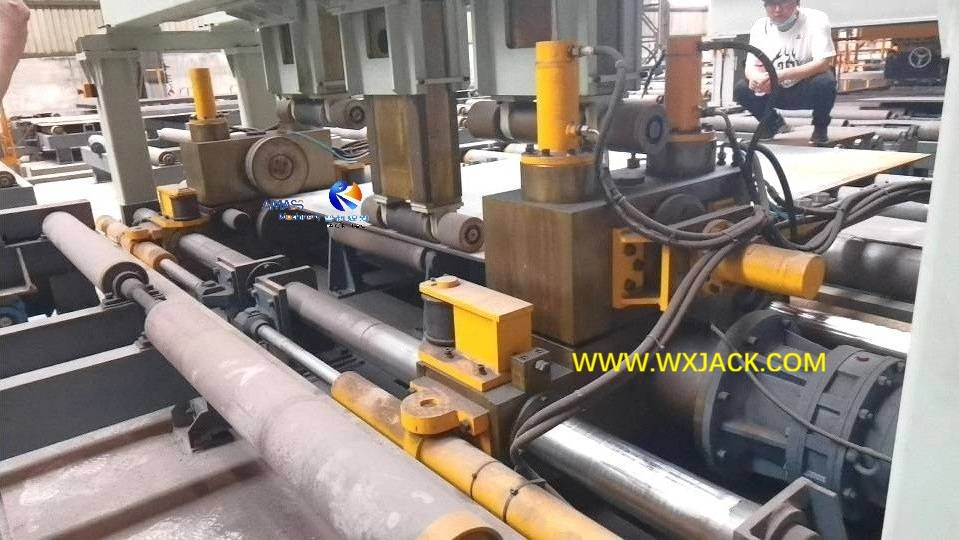

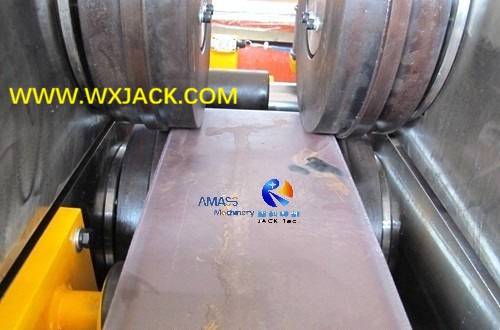

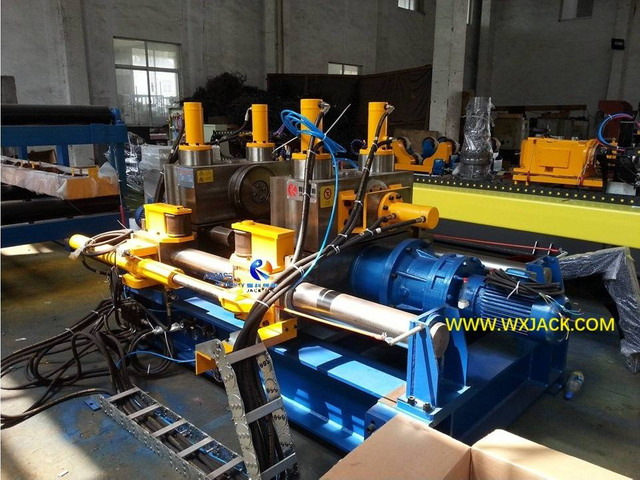

2. Accionamiento por movimiento horizontal de rodillos en la máquina redondeadora de bordes de bridas de vigas IH y placas:

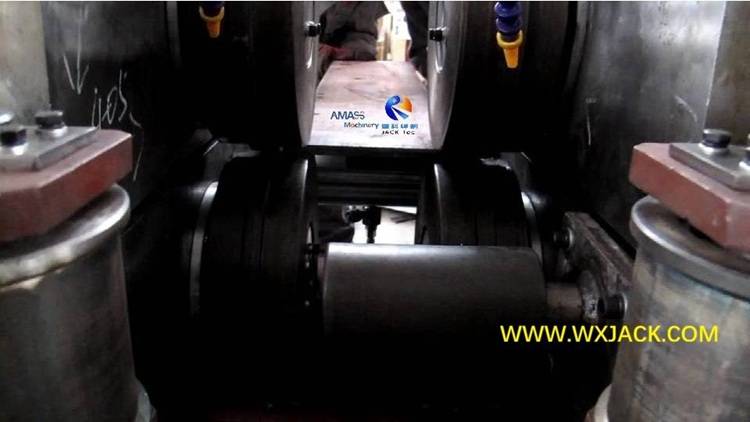

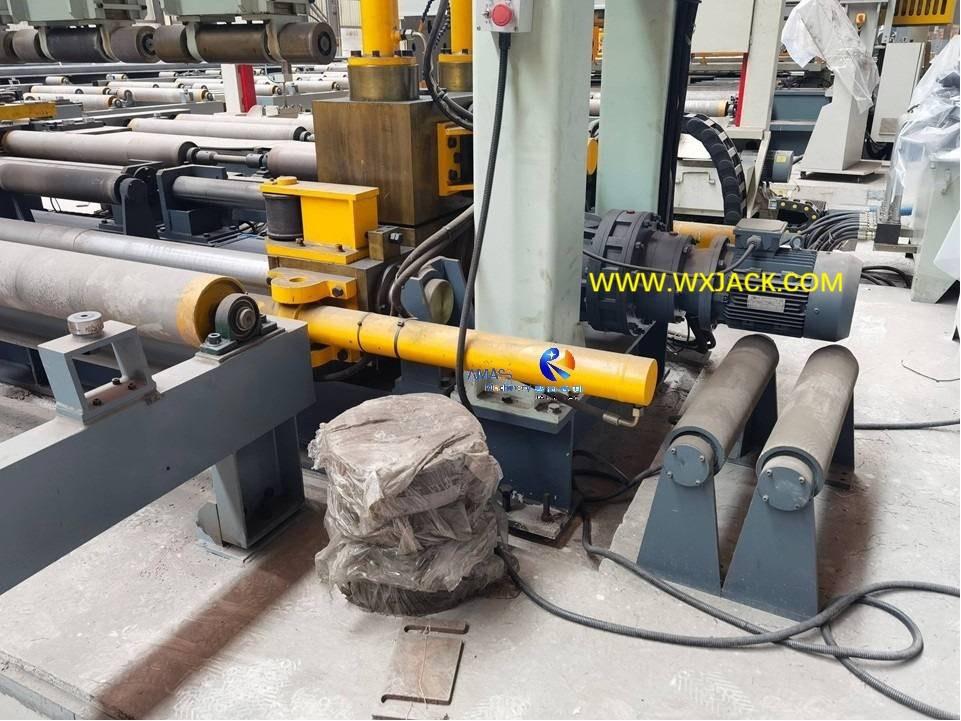

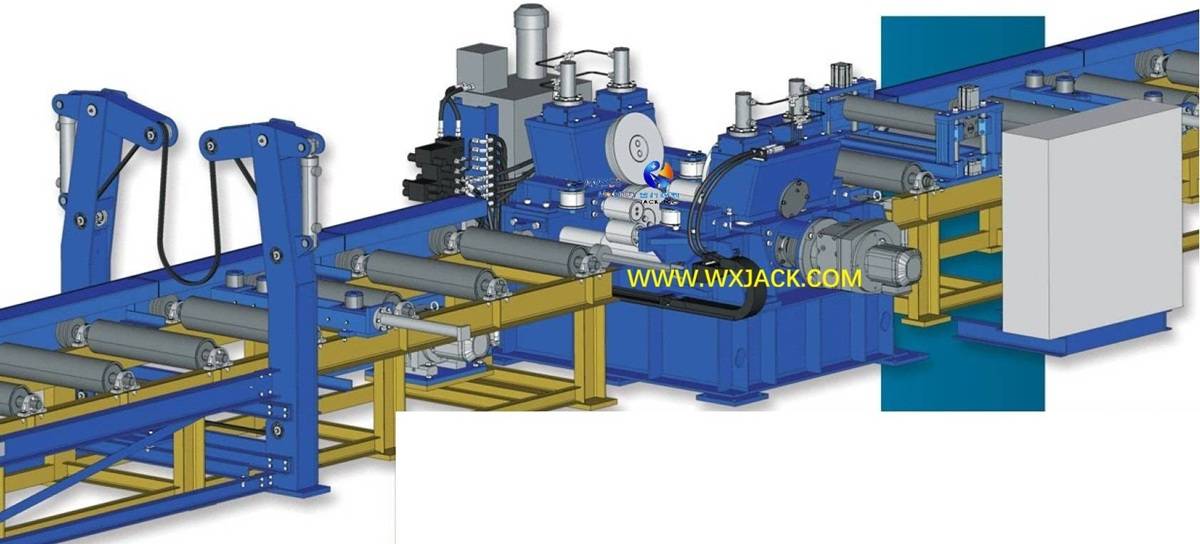

3. Operación continua de redondeo de bordes en la máquina redondeadora de bordes de placas y bridas de vigas IH:

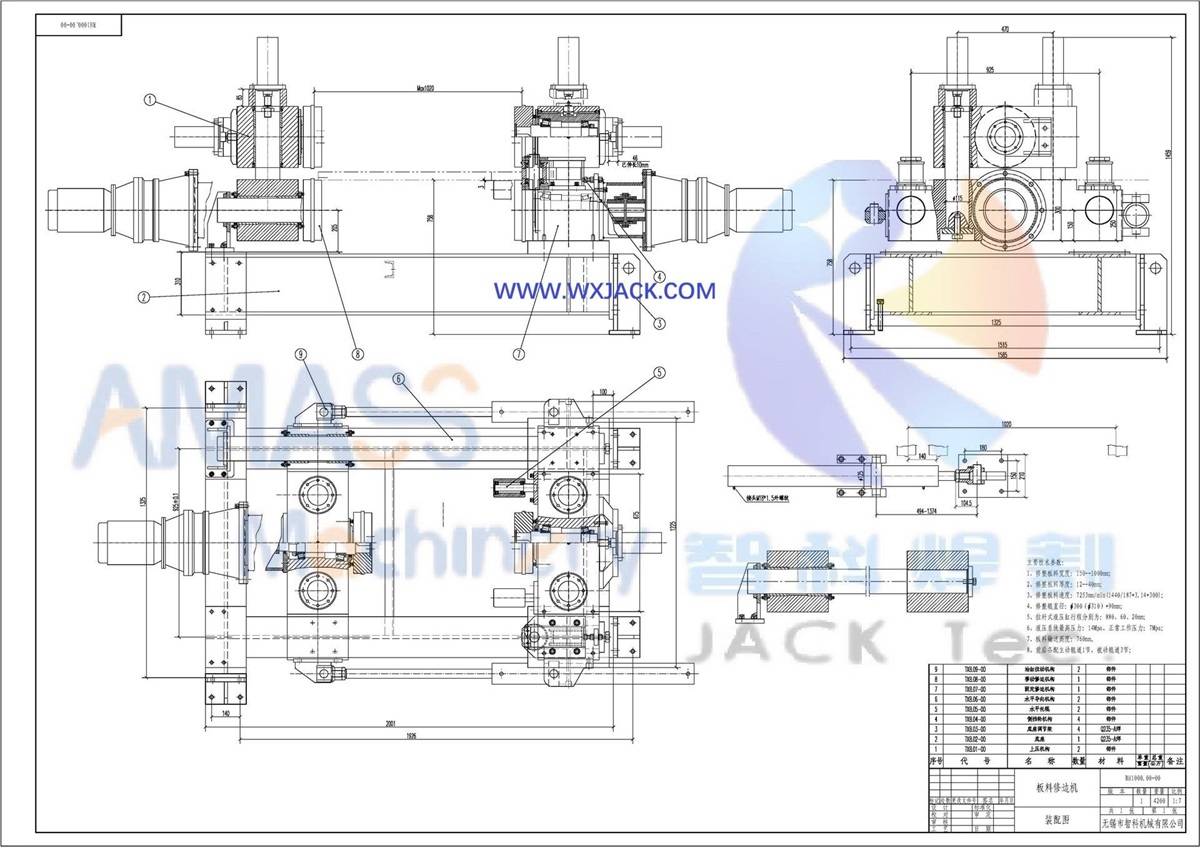

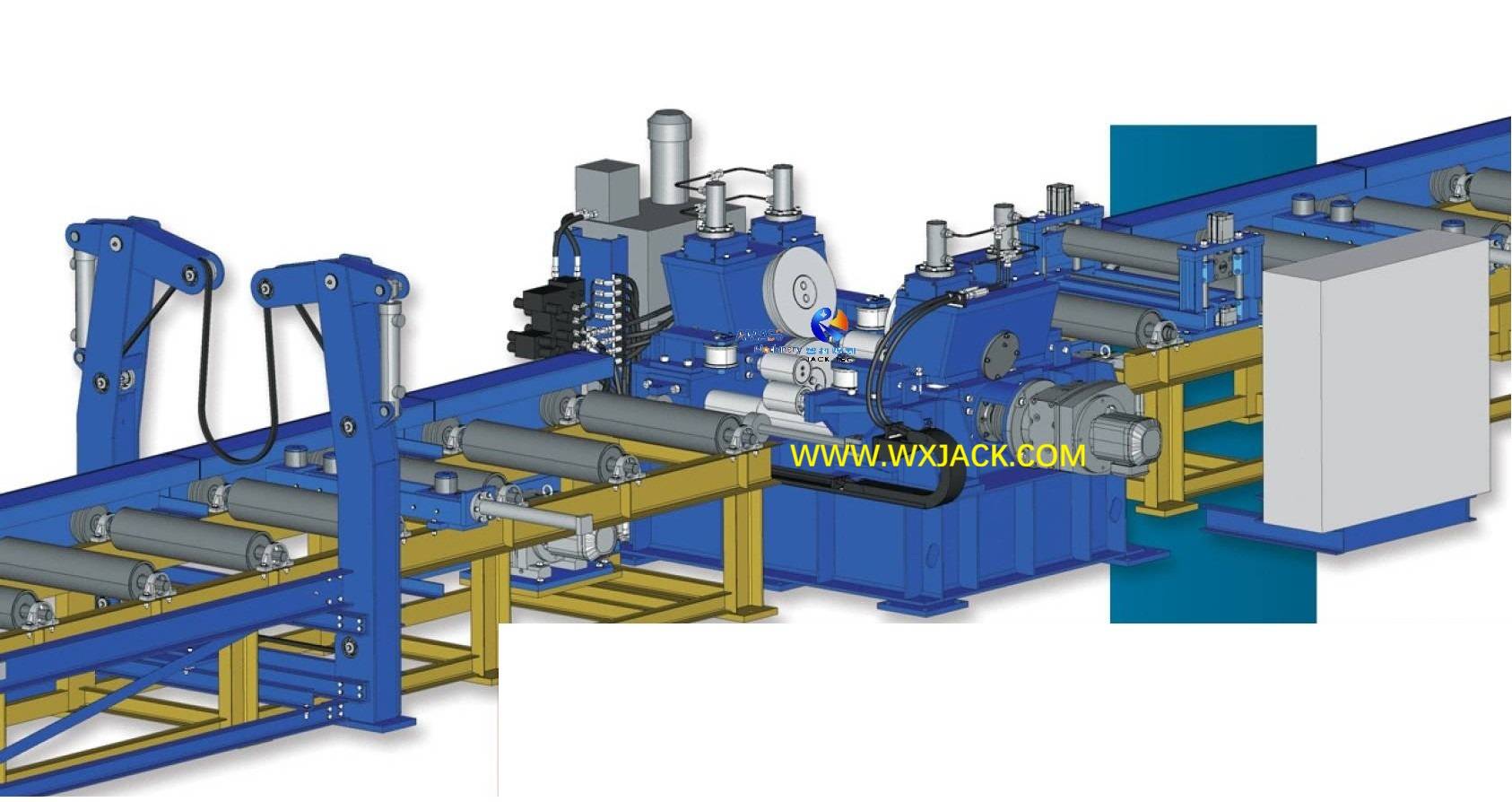

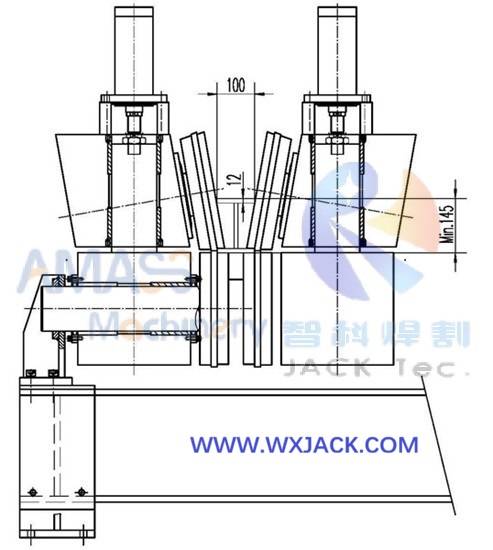

4) Boceto de diseño sobre el principio de trabajo de la máquina redondeadora de bordes de bridas de vigas Wuxi JACK RH800 modelo IH : ( Fig.9 )

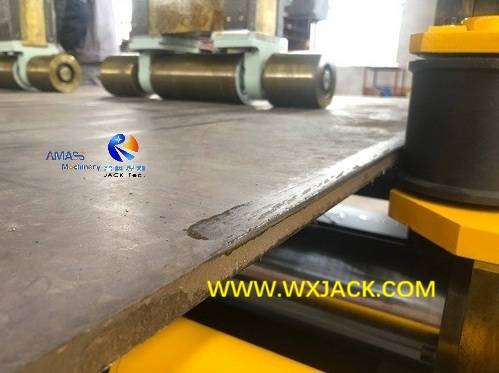

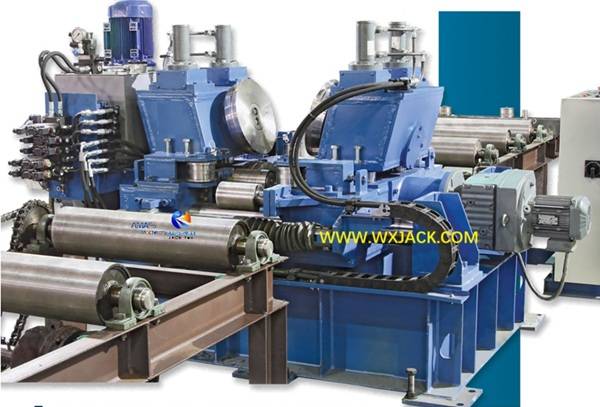

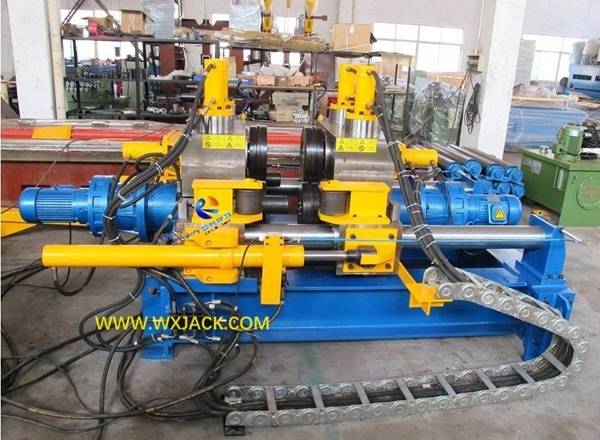

2) Especialidad de la estructura de la máquina redondeadora de bordes de placa ancha Wuxi JACK:



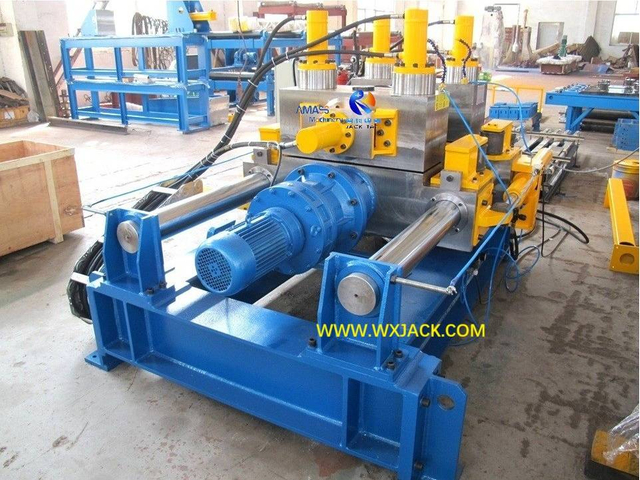

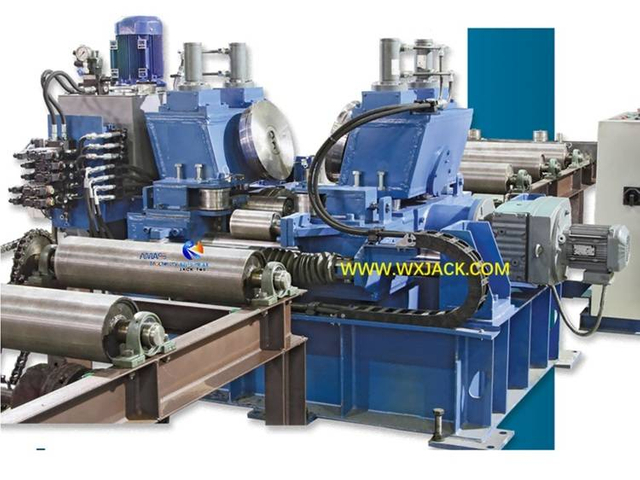

3. Fuente de accionamiento integrada para operar la placa de acero Wuxi JACK y la máquina redondeadora de bordes de bridas de vigas IH:

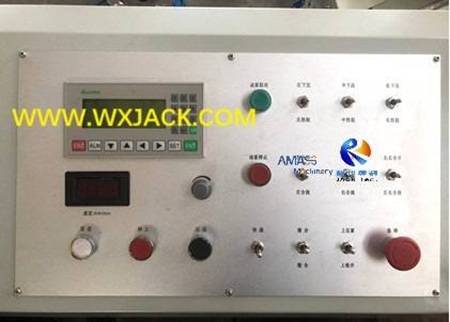

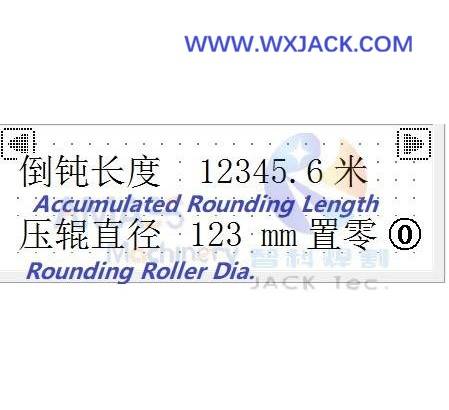

2) Ventajas de la HMI para la operación en la máquina redondeadora de bordes de placas y bridas de vigas IH:

1. Piezas de trabajo aplicables:
Placas de acero estrechas de ancho pequeño:
1) Longitud de 1000 mm a 12 000 mm o más. Por ejemplo, en febrero de 2026, un cliente de Europa occidental solicitó que la longitud permitida de la pieza de trabajo fuera de hasta 20.000 mm;
2) Ancho de 150 mm a 800 mm ( RH800 ) o 1.000 mm ( RH1000 );
3) Espesor de 9,5 mm a 40 mm . Para espesores demasiado pequeños, el rodillo redondeador de bordes se desliza fácilmente dentro de la placa, lo que provoca un rendimiento inestable del redondeado de bordes;

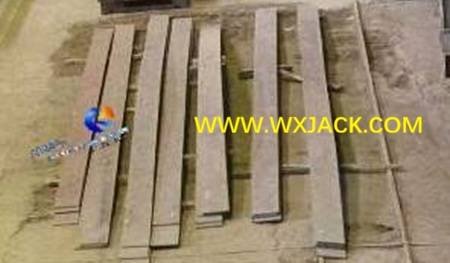

Placas de pequeño ancho para redondear bordes: ( Fig.15 )

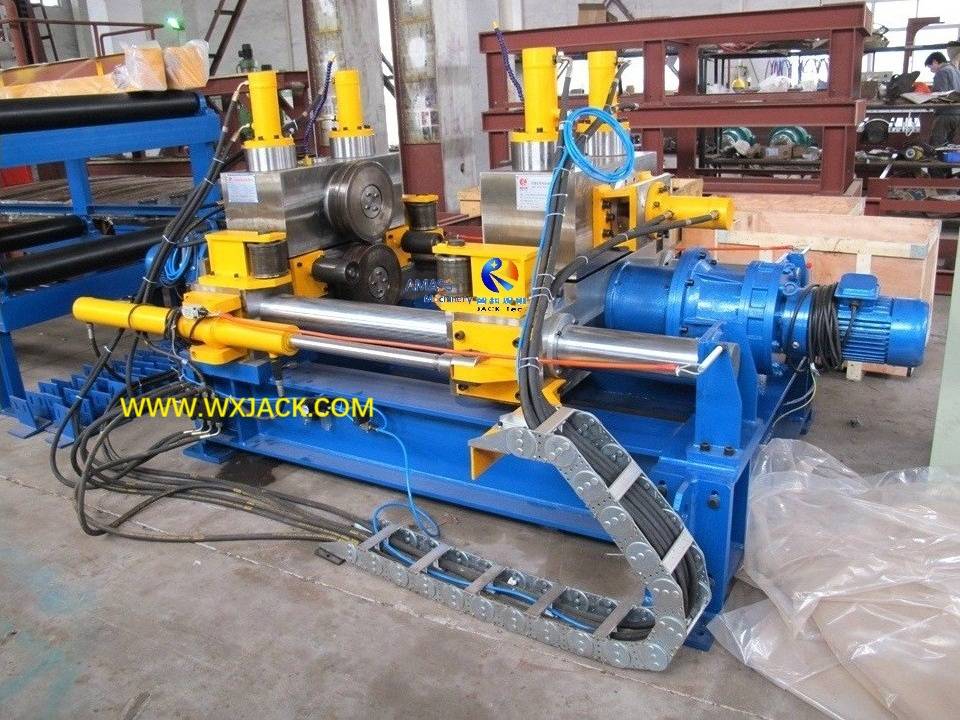

2. Parámetros técnicos de la máquina redondeadora de bordes de placas de tiras Wuxi JACK RH800 a RH1000:

1. Piezas de trabajo aplicables:

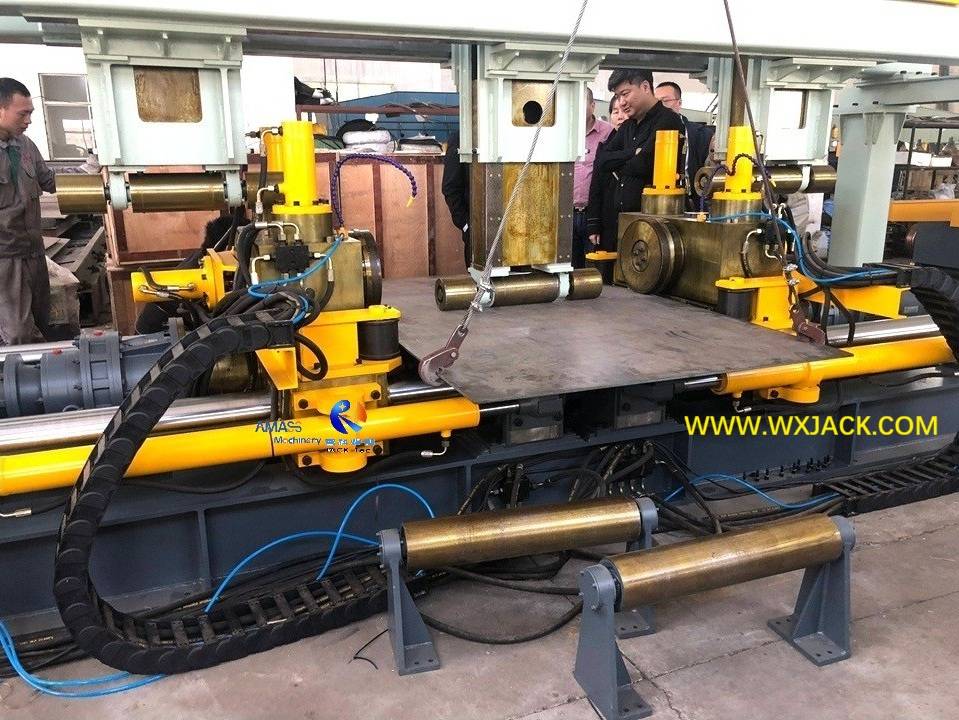

Placa de acero ancha y grande:
1) Ancho de placa de acero de 150 mm a 3000 mm;
2) Espesor de la placa de acero 10 mm ~ 40 mm;
3) Longitud de la placa de acero: 1000 ma 20 000 mm

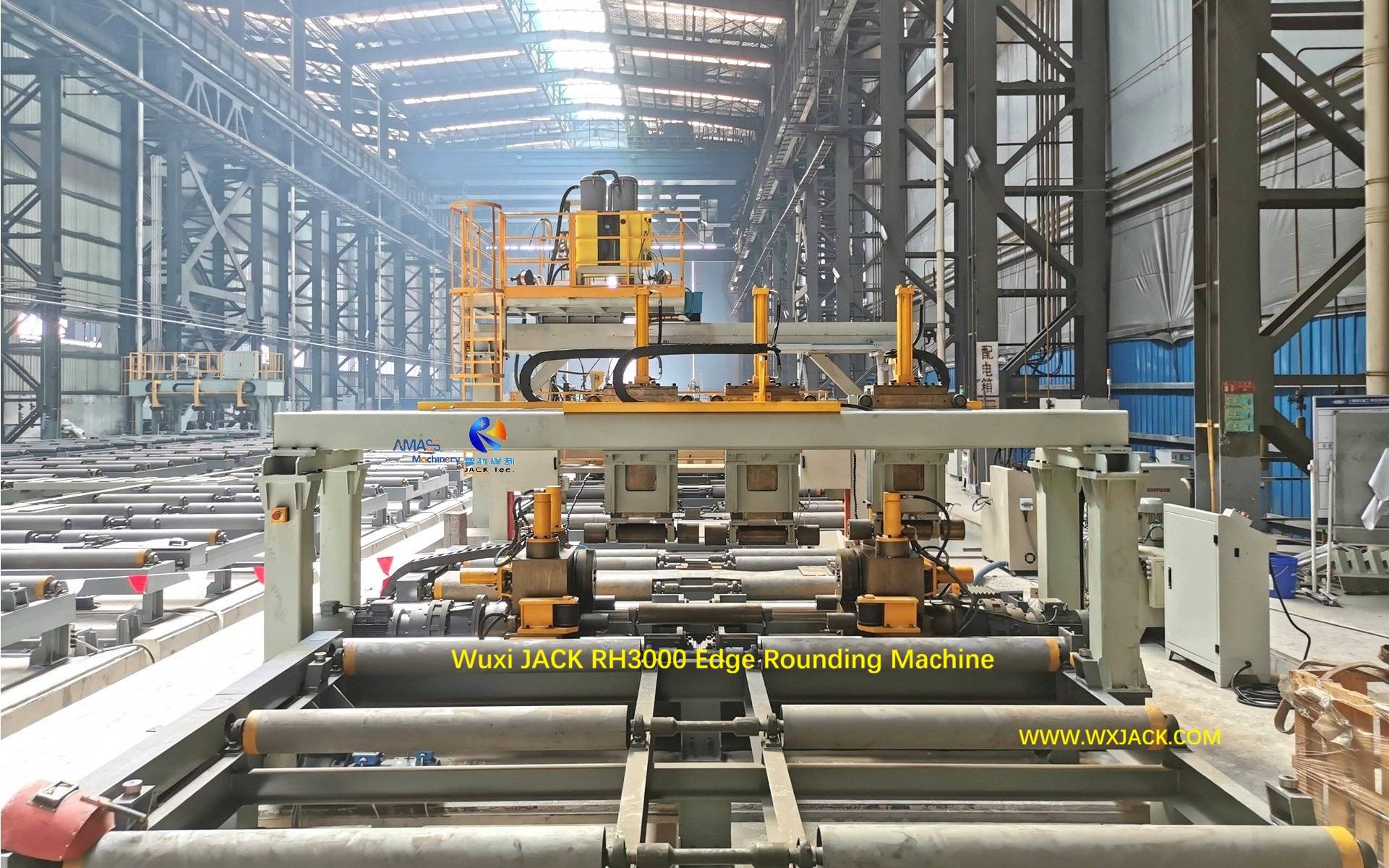

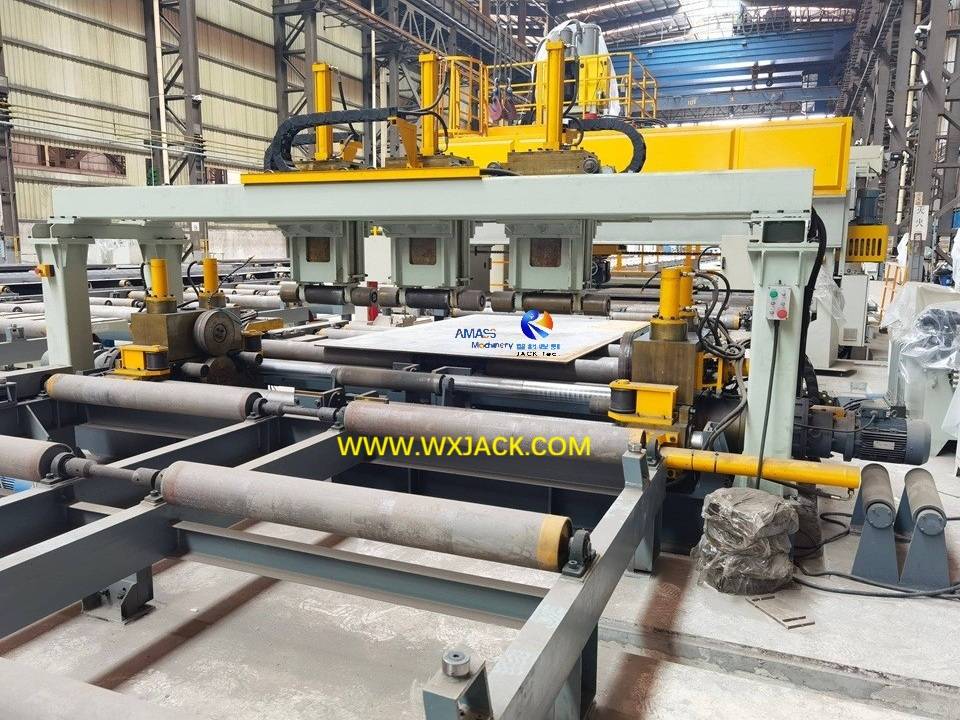

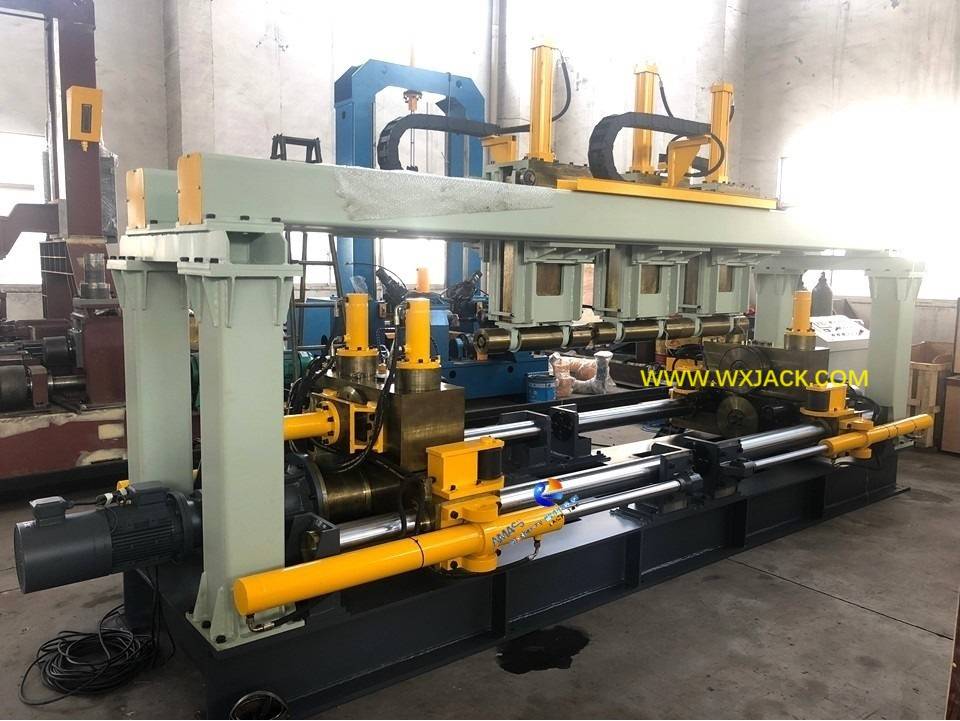

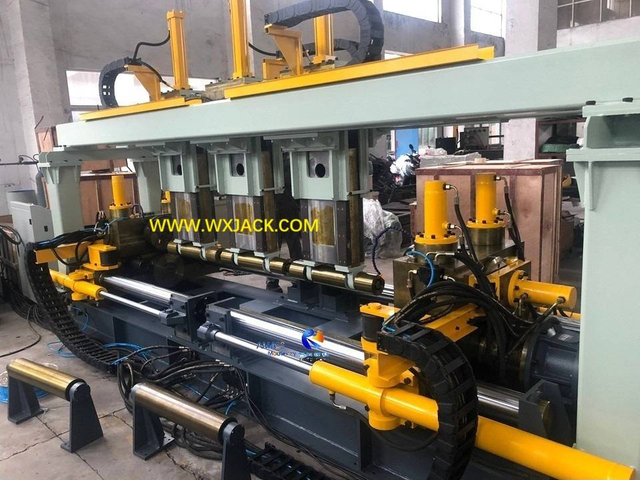

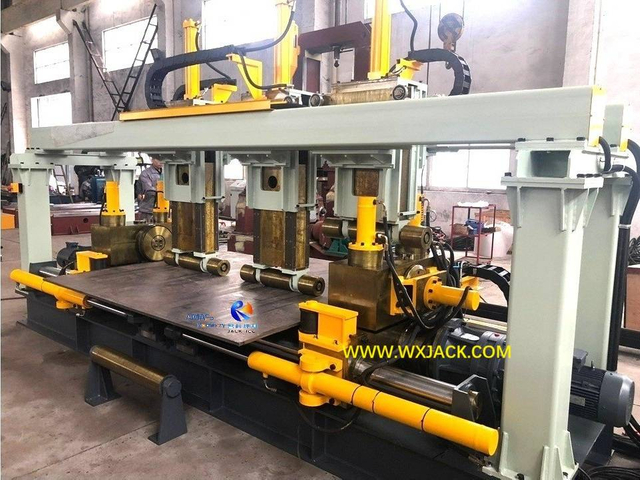

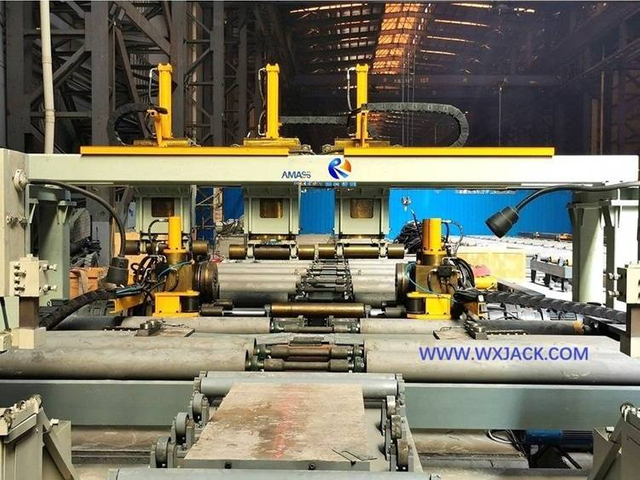

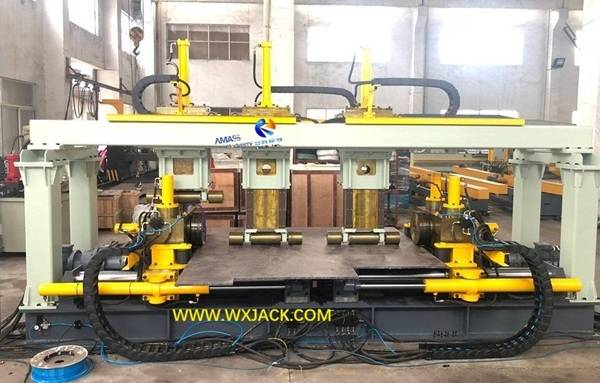

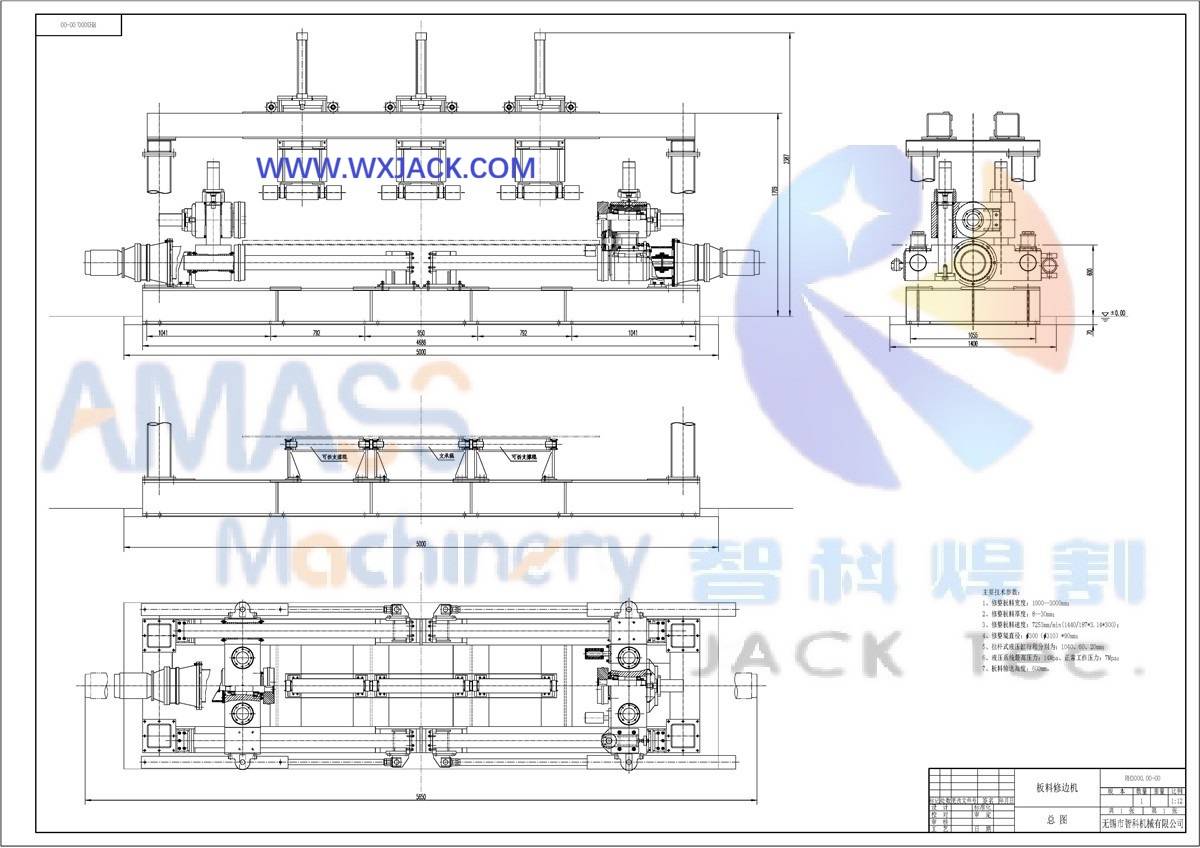

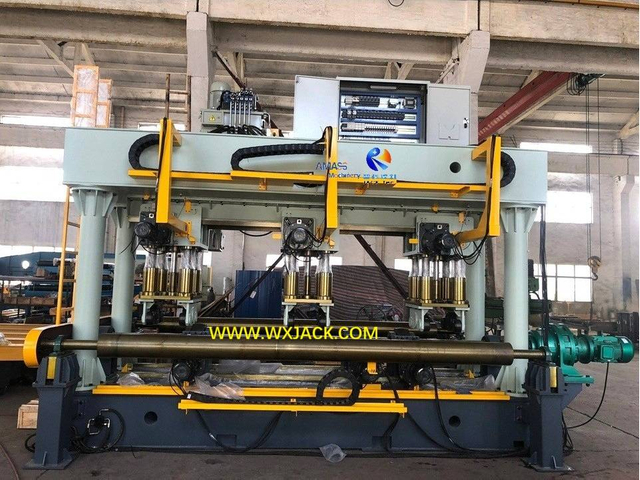

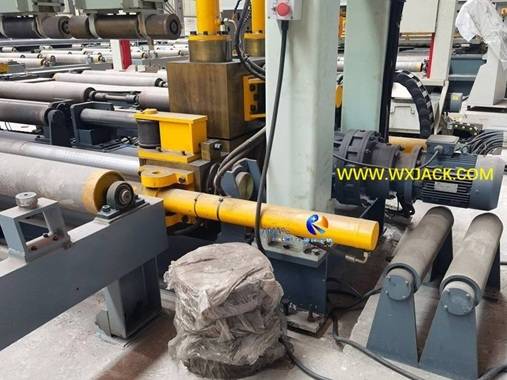

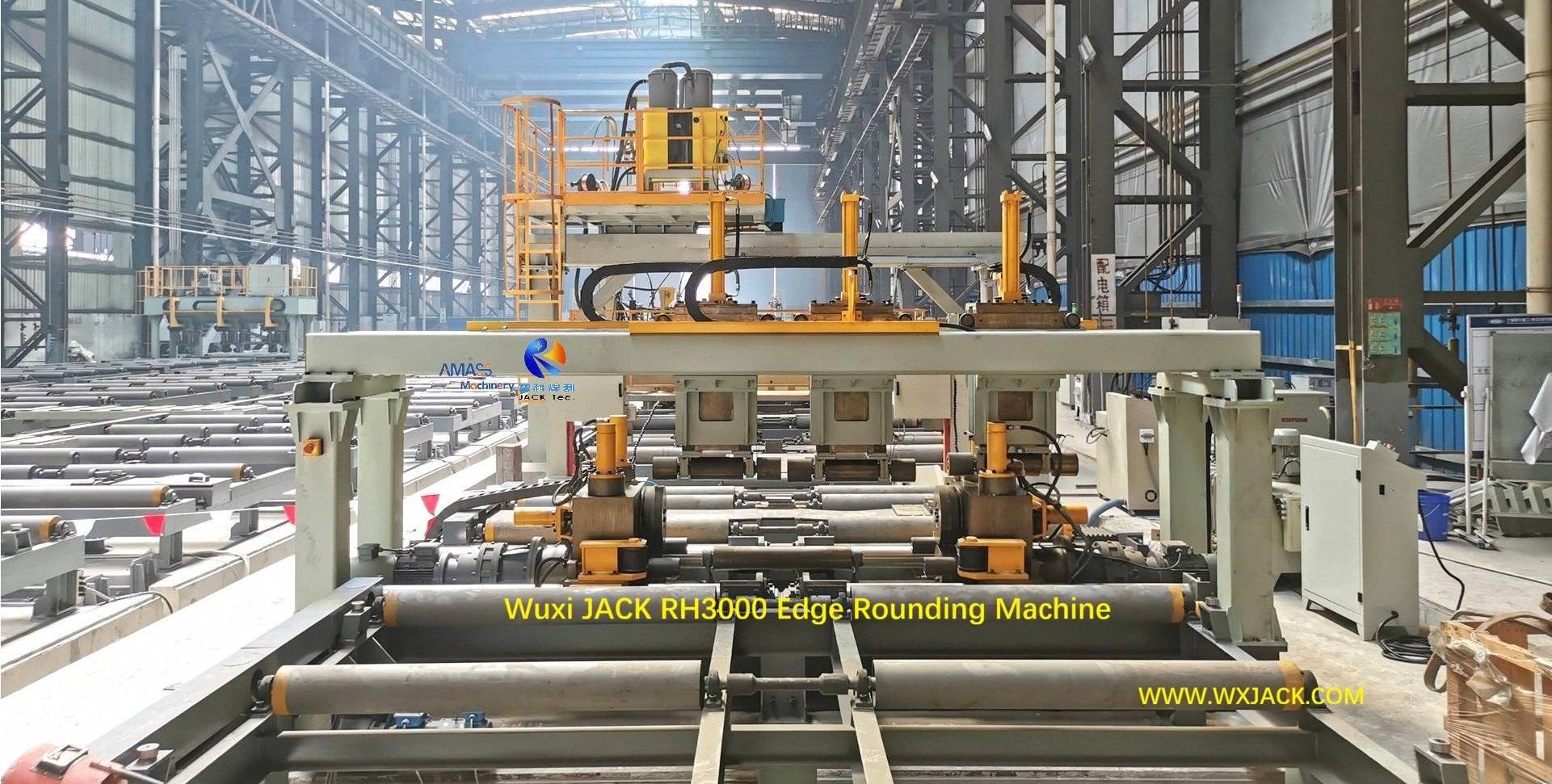

2. Vista técnica de la máquina redondeadora de bordes de placas grandes modelos RH:

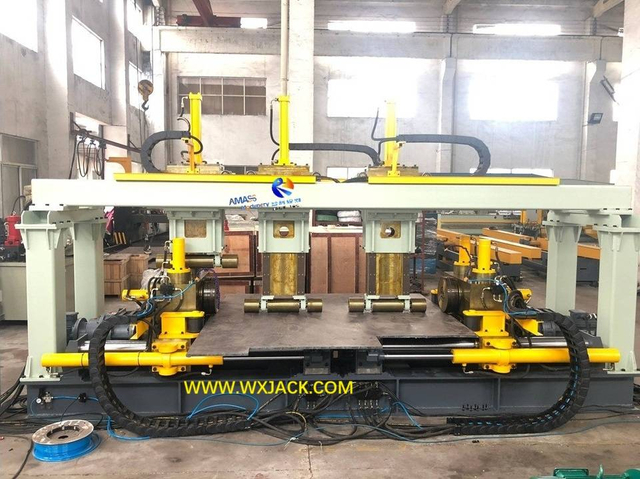

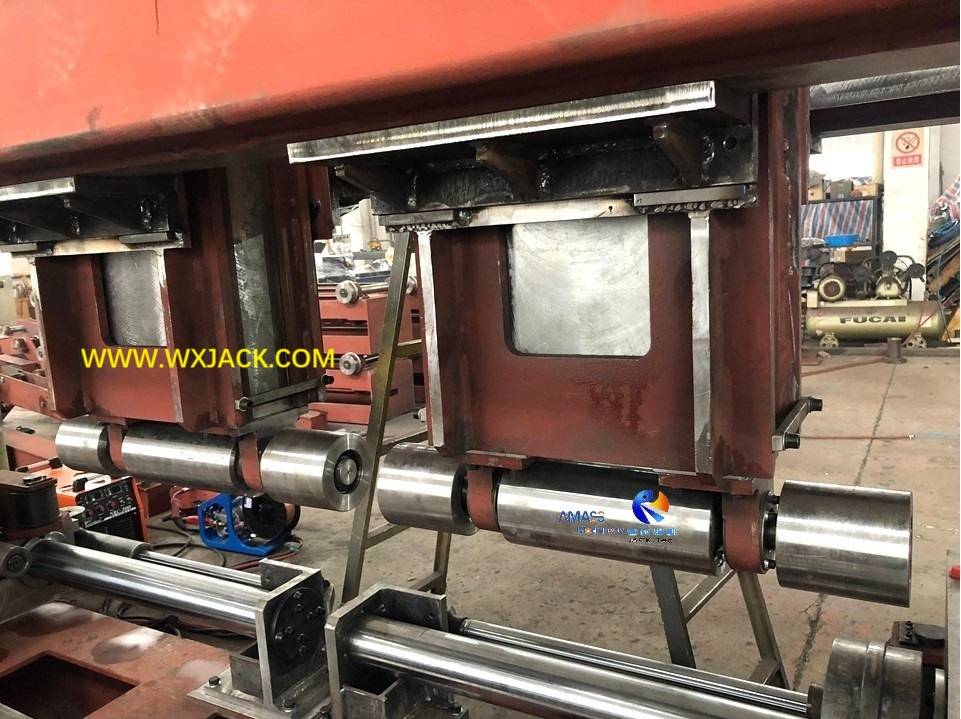

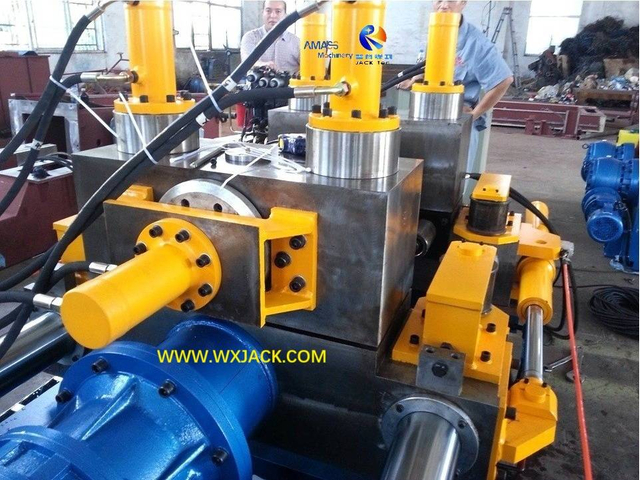

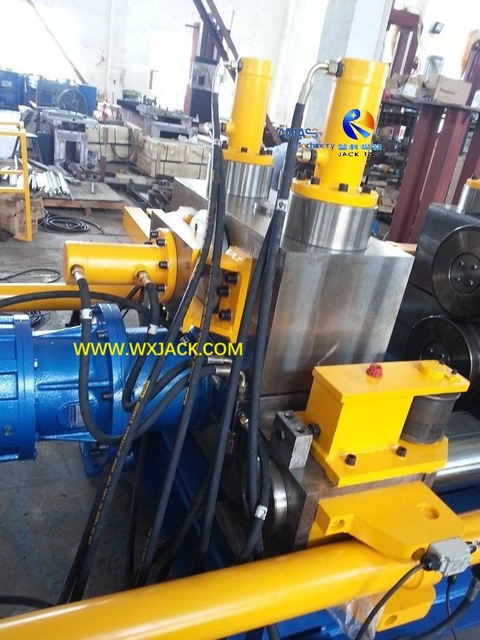

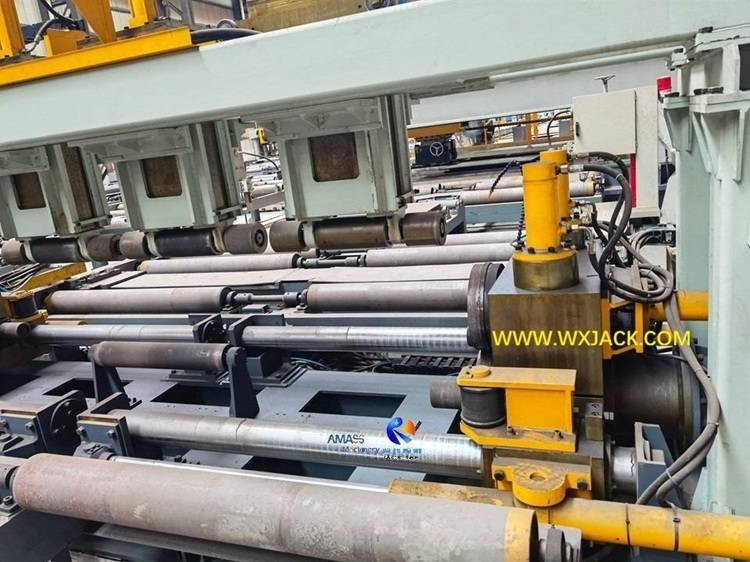

1) Hay 3 piezas de cilindros de aceite hidráulico que impulsan los rodillos de presión hacia abajo en la máquina: debido al mayor ancho de las placas de acero, cuando se recortan los extremos, la posición central de la placa de gran ancho se presionará firmemente;
2) Pasos operativos más sofisticados: esto también implica un control complicado de los elementos de trabajo, incluido el soporte y la alineación de placas de acero en el área operativa central de la máquina. Esto ayuda a que la máquina tenga una estructura completamente diferente.

3. Parámetros técnicos de la máquina redondeadora de bordes de placas grandes modelo RH:

Para que todas las unidades de trabajo de la máquina alcancen el objetivo de operación de desbarbado y redondeado de bordes de alta calidad y alta velocidad, se deben considerar de antemano los siguientes cuatro factores:
1) Estructura y configuración razonables de la máquina;
2) Dimensiones de todo el bastidor, ensambles y componentes de la máquina . Estos están involucrados en impresiones de diseño específicas de cada modelo;
3) Modo de conducción en cada paso operativo;
4) Materiales y proceso de mecanizado de componentes de máquinas.


2. Parámetro de control de proceso para operar en la máquina cortadora de placas terminales:

Para todos los modelos de máquina: RH800 a RH3000, estos son puntos de control críticos para el trabajo:
1) La oblicuidad del borde de las piezas de trabajo debe cumplir con los requisitos. Se muestra a continuación:

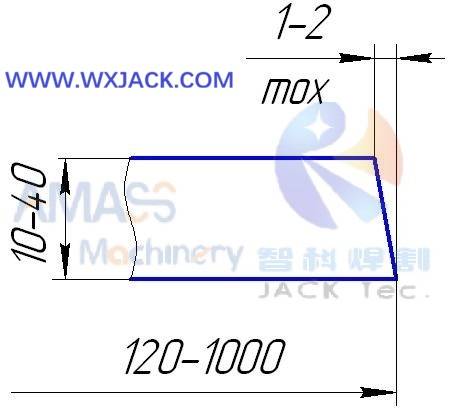

Indicación del ángulo inclinado extremo de la esquina de la placa para redondear el borde: ( Fig.16 )

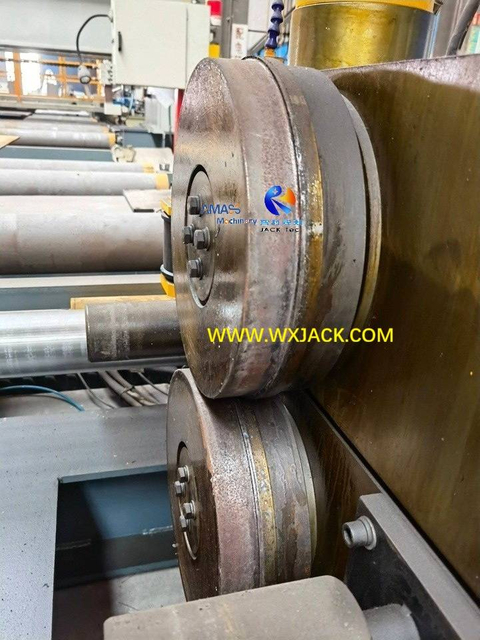

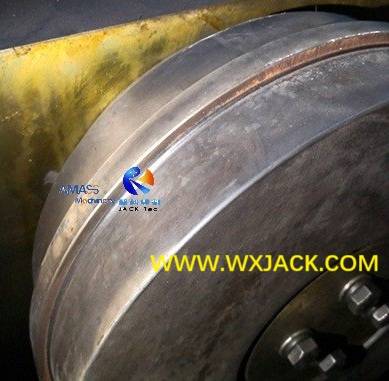

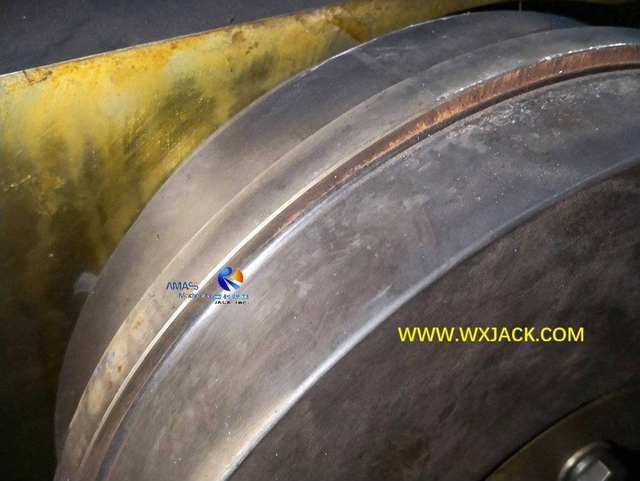

2) Foto 1 anterior : Verifique y confirme que los rodillos para redondear bordes estén en estado normal y dentro de su vida útil esperada;

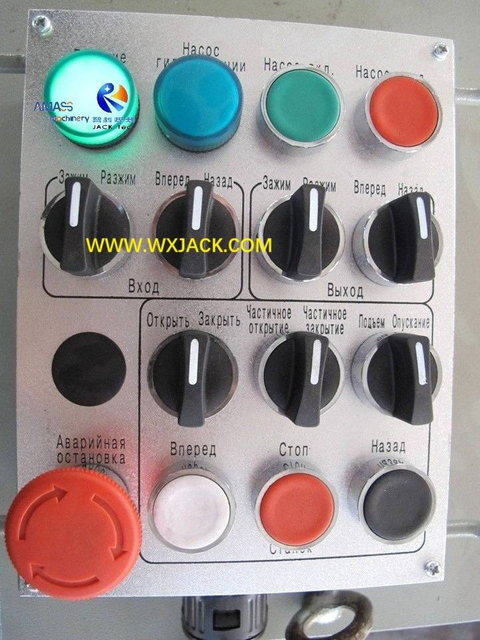

3) Garantía de seguridad ( Foto 2 ): Confirme el estado normal de los mecanismos de garantía de seguridad en la máquina: sistema de alarma/botón de parada de emergencia/interruptores de límite/parada brusca;
4) Foto 3 : Verificación del sistema hidráulico/motorreductor y del circuito de aire comprimido;

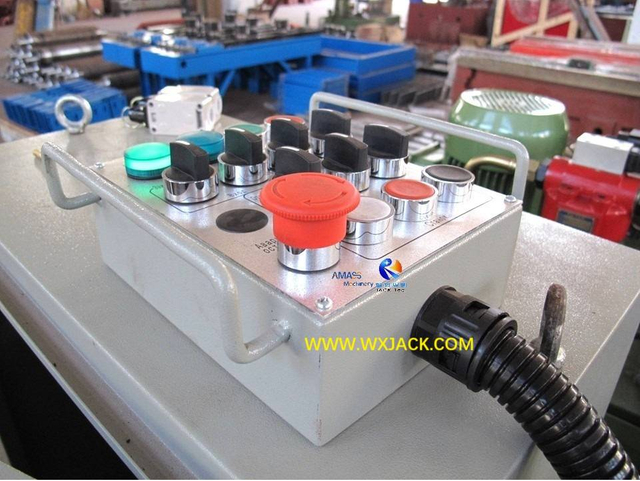

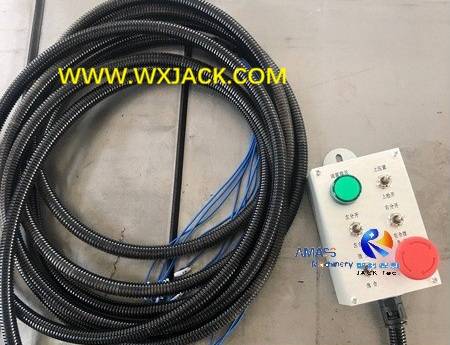

5) Foto 4 : Finalmente, realizar una alineación absoluta en los bordes de las placas de acero de las piezas, mediante unidades de alineación horizontal y vertical en la máquina. Y opere con el colgante de operación.
