Ambas partes que funcionan SXBJ-12 Máquina de fresado de borde de placa grande

A. La función y configuración únicas de la máquina de molienda de borde de placa grande SXBJ-12 :

1. Excedente de la máquina de biselado de borde de placa SXBJ-12 convencional :

1) Singularidad:  a diferencia de la máquina de modelos convencionales, este conjunto de máquinas hace un surco en ambos lados de la placa de metal simultáneamente, esto es lo que distingue este modelo de máquina de fresado de extremo de chapa de otros:

2) Estructura: en consecuencia, los dos conjuntos de 7.5kw de cabeza de fresado se instalan en ambos lados de la tabla de trabajo mecánica de la máquina, como se muestra en la figura a continuación:

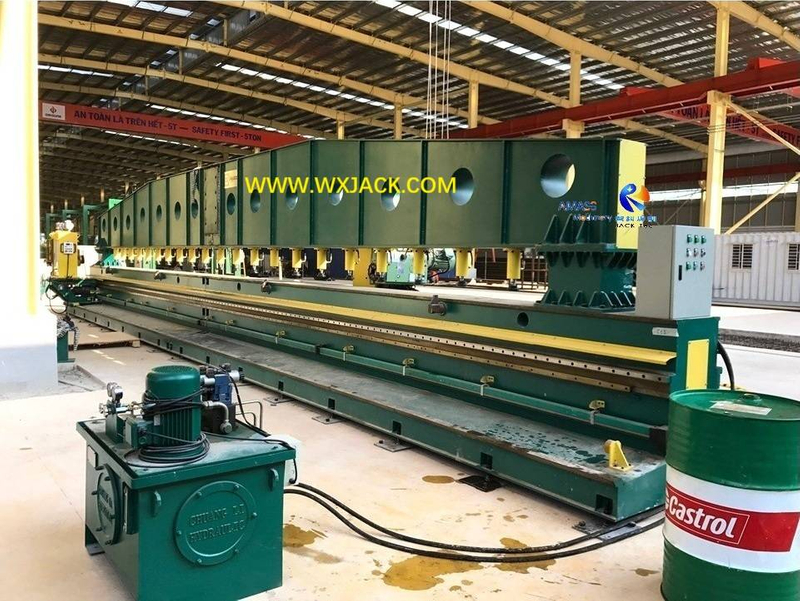

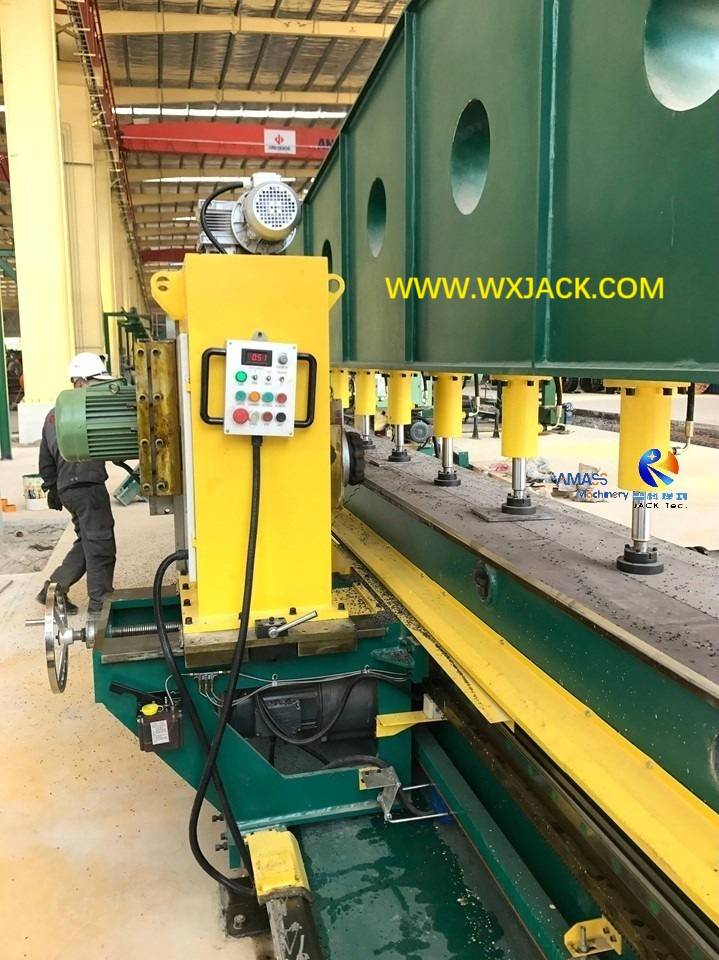

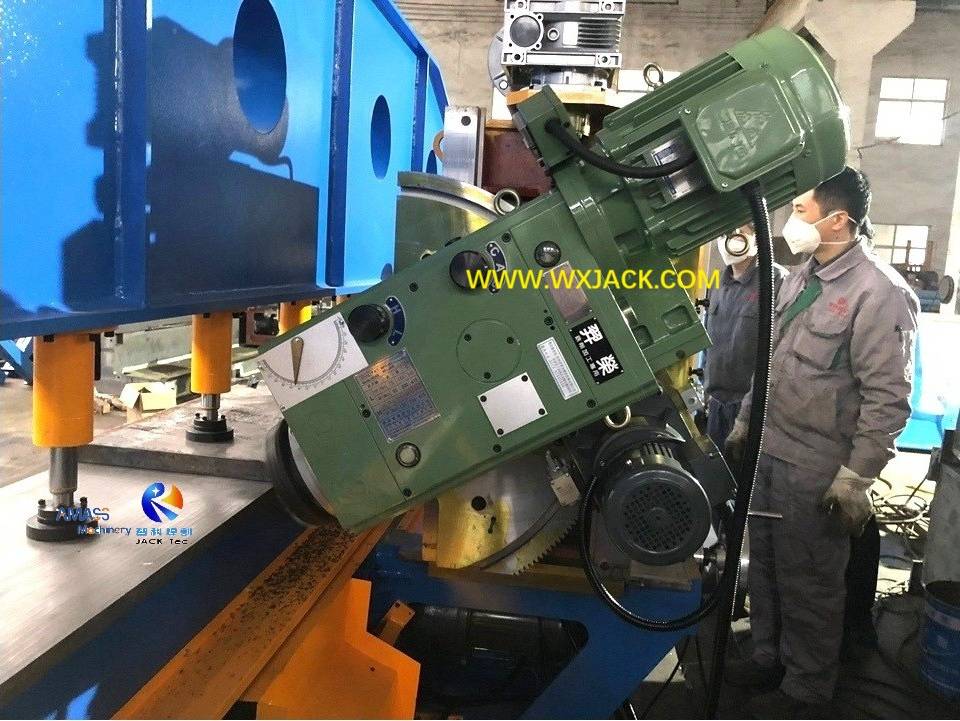

3) Los 2 conjuntos de cabezal de fresado instalados y funcionando a ambos lados de SXBJ-12 : ( Fig.1 )

2. Piezas de trabajo aplicables para SXBJ-12 Máquina de frescura de chapa doble de metal de actuación:

1) Además de la forma de trabajo convencional de una sola pieza de placa de acero que se biselaba en la máquina,

2) Las piezas de trabajo únicas que están disponibles son ranuradas son una placa de acero larga y estrecha para la molienda de borde de ambos lados;

3) o 2 piezas de tiras chapadas juntas, siendo ranuradas al mismo tiempo, que se muestra a continuación:

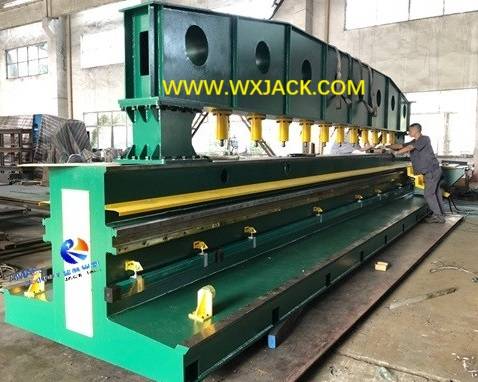

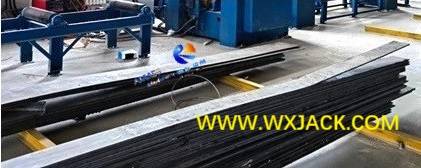

4) La placa de acero de las piezas de trabajo que se biselan en este diseño especial de doble actuación SXBJ-12 Máquina de ranura de borde de chapa: ( Fig.2 )

5) Rango de tamaño de la pieza de trabajo: al hacer la fresado de borde de los lados, el ancho de la placa de acero sujeto en la máquina varía de 300 mm a 1000 mm;

3. Configuración de SXBJ-12 Lados dobles que funcionan con frescura de borde de placa grande:

1) otras unidades principales de esta máquina hecha especial son las mismas que los modelos convencionales;

2) Estructura mecánica de la máquina de molienda de borde  tardío :

La distinción de este modelo grande de doble actuación se encuentra en su estructura mecánica. Compare a continuación 2 fotos:

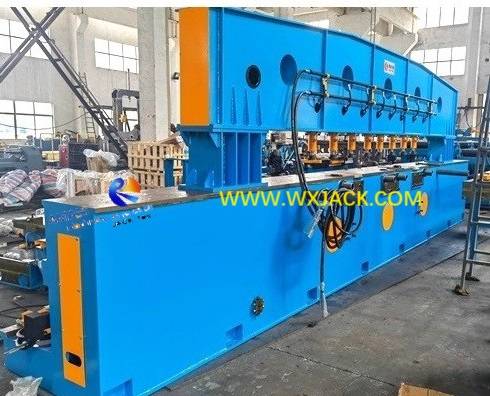

a) El lecho mecánico de la máquina de molienda de borde del modelo convencional: ( Fig.3 )

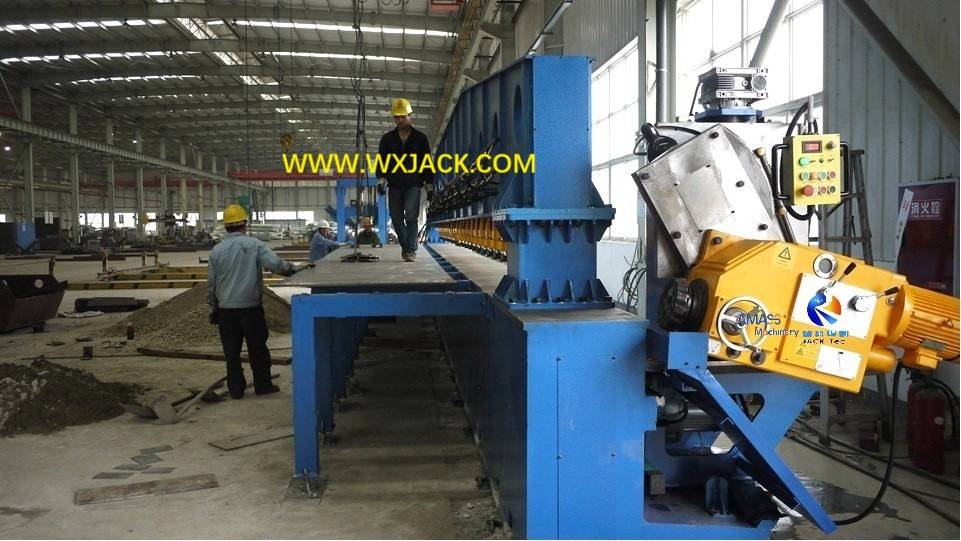

b) El lecho de la máquina mecánica de la máquina de alza de extremo de chapa de acción de doble parte del lado: ( Fig.4 )

3) Esto se debe a que, en esta máquina de actuación de doble lado, ambos lados del lecho de la máquina mecánica deben instalarse con la cabeza de fresado y su carro en movimiento.

B. Propósito de la máquina de molienda de borde de placa de la serie XBJ y SXBJ :

1. Este es un tipo de máquina de surcos de borde de placa prevaleciente y popular, para fresar en la preparación de soldadura en placas de metal antes de soldar;

2. Ranguetes de soldadura cortados de la  máquina de molienda del borde de la placa:

Hay series de diversas ranuras que se pueden biselarse en esta máquina, que se muestra a continuación:

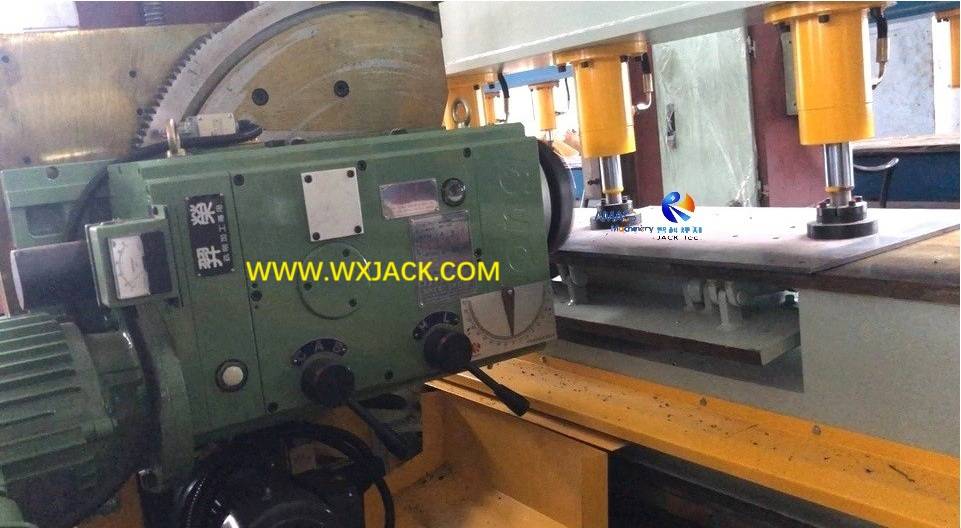

1) Los biselos típicos que se pueden acarlar en la máquina de molienda de borde de la serie XBJ: ( Fig.5 )

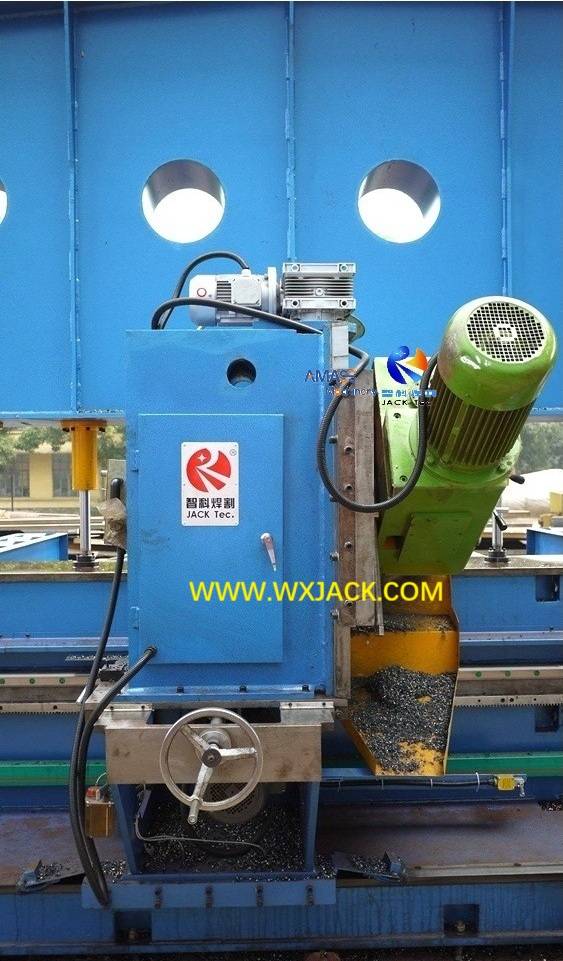

2) La placa de acero ranurada terminada producida a partir de la máquina biselante de borde de la placa de Jack Wuxi: ( Fig.6 )

3.  La máquina de molienda de bordes de chapa de la serie XBJ es la corriente principal de máquinas para cortar las ranuras de soldadura en la chapa con alta eficiencia y rendimiento. Los otros 2 tipos de equipos que tienen funciones similares son:  máquina de corte de placa de llama triple de la serie CG y máquina de corte de cortador de la serie GD.

C. Estructura y unidades principales de la serie XBJ Máquina de fresado de borde de chapa :

1. Estructura y subgrupo de la máquina biselante de borde de la placa:

1) Como se puede observar a partir de la imagen adjunta, la máquina de caracol de la placa de metal de la serie XBJ y SXBJ de la serie SXBJ tiene la estructura del cuerpo de la placa de chapa tiene una estructura del cuerpo de pórtico;

2) La longitud de la tabla de trabajo de la máquina de fresado de chapa de chapa se determina mediante factores a continuación:

a) requerido longitud válida de la placa de metal que se acrouta y se biselaba en la máquina;

b) así como la cantidad de cabeza de fresado denotada en un conjunto de la máquina: generalmente 1 conjunto, 2 conjuntos, 4 conjuntos;

c) En consecuencia, los modelos de la máquina son XBJ, SXBJ y FXBJ respectivamente;

2. Unidades principales de la fresadora de borde de la placa:

Unidades principales de la portada de la máquina de la serie XBJ:

1) Sistema mecánico, incluido el marco principal mecánico de la máquina, la pieza de soporte de la pieza de trabajo y la rejilla de carga;

2) sistema de energía hidráulica, que incluye estación de bomba, válvula electromagnética, tubería de aceite;

3) Sistema de control eléctrico de componentes eléctricos, cables;

4) máquina herramienta de cabeza de fresado y su carro de viaje;

3. Esta máquina de actuación SXBJ-12 doble lados tiene la misma estructura que la de los modelos restantes y el diseño de su grupo de productos. La principal diferencia radica en Max. Longitud válida del borde de la placa de 12 m.

D. Control de calidad en la máquina de fresado de la placa de la serie XBJ :

1. Como empresa líder en la industria de maquinaria de soldadura y maquinaria de corte, Wuxi Jack tiene un sistema estricto e integral de gestión de producción y calidad, en toda la cadena de valor durante el orden de la entrega de la máquina de la serie XBJ y SXBJ;

2. Esto implica a continuación pasos críticos durante el desarrollo y la fabricación de la máquina biselante de borde de la placa:

1) IQA (aseguramiento de la calidad entrante) , en todos los componentes subcontratados de la máquina, incluida la cabeza de fresado, la bomba hidráulica, los elementos de control, etc., son marcas de renombre de mejor calidad en la industria;

2) Calidad interna del proceso y servicio al cliente , asegurándose de que las máquinas de nivel superior de todas las especificaciones entregadas a los clientes en el tiempo de entrega comprometido.

E. Parámetros técnicos de los lados dobles que surgen SXBJ-12 Máquina de fresado de borde de placa grande :
