Pareja que funciona SXBJ-4 Máquina de molienda de borde de placa de metal

A. La composición, aplicación y diseño de una máquina de molienda de borde de placa de acero automático SXBJ-4 :

1. Formación de SXBJ-4 pareja que trabaja en la máquina de biselado de borde de acero automático:

1) Diseño:  hay 2 conjuntos de máquina automática SXBJ-4 para biselado de placa de acero, que consisten en este grupo de trabajo de 1 ^st de operación para el ritmo de borde de la placa de acero para la preparación de soldadura;

2) Cada conjunto de la máquina automática SXBJ-4 de molienda de borde de la placa de acero tiene 2 conjuntos de cabeza de fresado de borde y su carro en movimiento, con su ángulo de fresado de borde manejado con HMI (interfaz de la máquina humana). A este respecto, pertenece a una especie de máquina de fresado de borde de configuración avanzada;

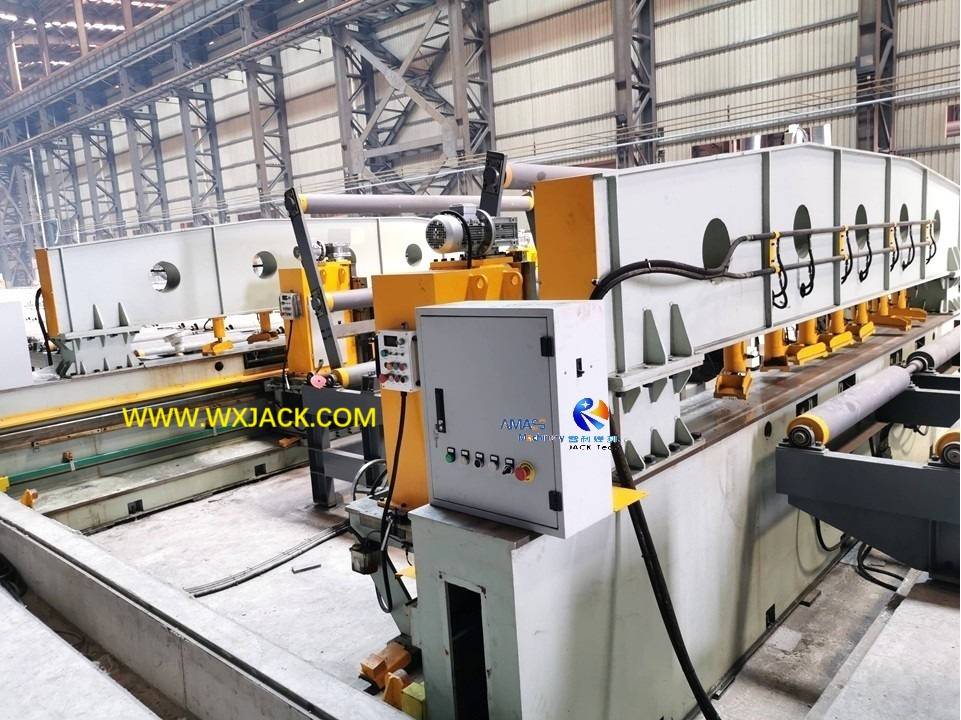

3) La zona de función de Wuxi Jack SXBJ-4 A Utomatic Mycine of S TEEL Plate Borge Bishing : ( Fig.1 )

2. Aplicación de SXBJ-4 Pareja que trabaja en la máquina de fabricación de ritmo de la placa de acero automático:

1) Donde se usa:  este grupo de trabajo independiente se aplica en una línea de producción de maquinaria de puerto a gran escala, en el punto de partida de la primera ^zona operativa de operación;

2) Este grupo de trabajo de la máquina de fresado de borde tiene el fin de hacer surcos de soldadura en ambos lados de las placas de acero de la pieza de trabajo, completada en forma de bordes de placas hacia arriba, rectas e inferiores;

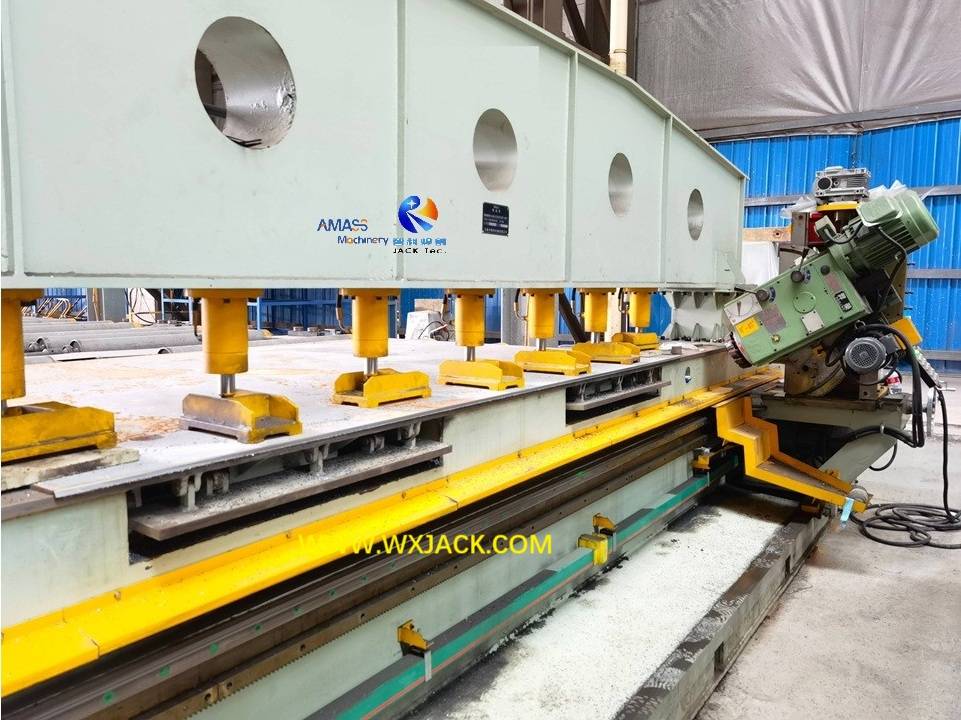

3) La ilustración de diseño en 6 tipos de surcos vistos comunes hechos de la máquina de la serie XBJ y SXBJ para la fresado de borde de la placa S TEEL : ( Fig.2 )

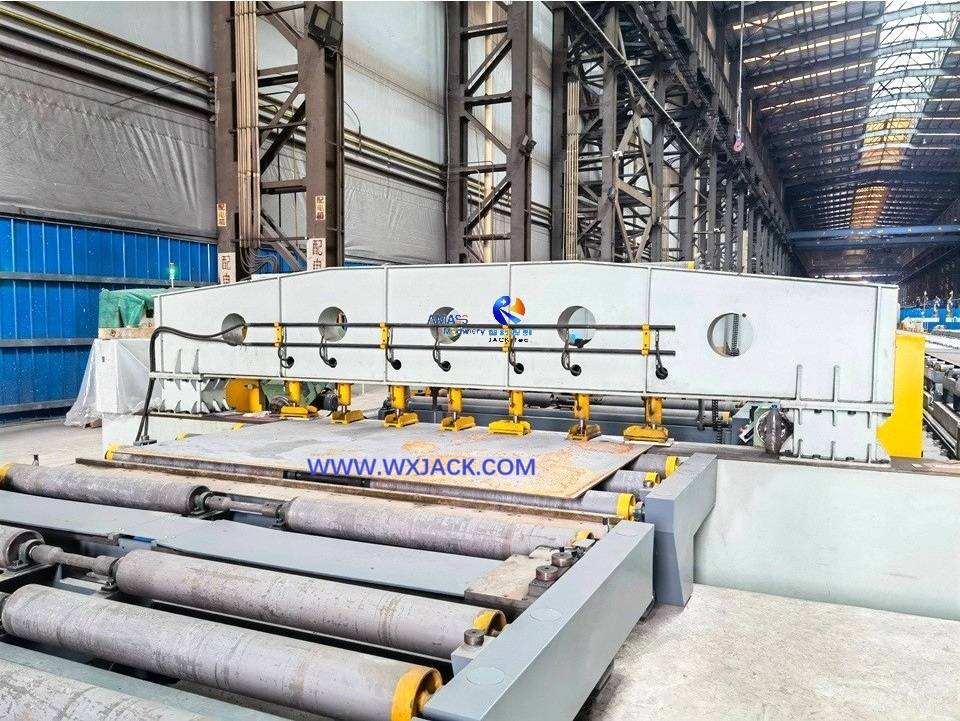

4) El momento de funcionamiento del acoplamiento de Jack Wuxi funciona SXBJ-4 Máquina automática para biselado de placa S TEEL : ( Fig.3 )

3. Diseño  de  SXBJ-4 Pareja que trabaja en la máquina de chaflán de placa de acero automático:

1) Los 2 conjuntos de la máquina de chaflán de placa de acero automática SXBJ-4 se instalan en secuencia, uno después del otro, en línea con el flujo de material de la línea de producción;

2) Para mantener el mismo nivel de altura de la superficie superior de la pieza de trabajo que toda la línea de producción, los 2 conjuntos de máquina de molienda de borde de placa de acero SXBJ-4 se instalan en un pozo de ceño, formando una zona de trabajo relativa independiente, que se muestra a continuación: a continuación:

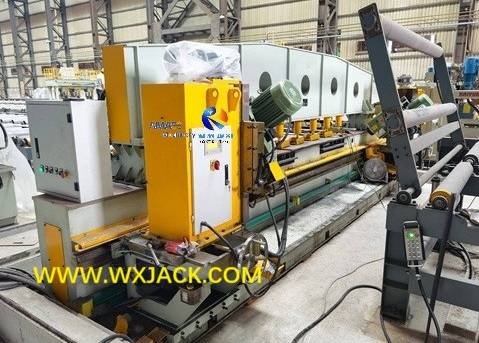

3) Vista frontal en Wuxi Jack Pareja que funciona SXBJ-4 Máquina automática para la creación de ritmo de borde de la placa S TEEL : ( Fig.4 )

B. Operación en la pareja que funciona SXBJ-4 Máquina de biselado de borde de placa de acero automático :

1. Estilo de trabajo de SXBJ-4 Máquina automática de cartera de borde de placa de acero:

1)  Cada una máquina SXBJ-4 de fresado de eDge realiza su propio trabajo dedicado de trabajar como fabricante de ritmo de soldadura en un lado de la placa de acero de la pieza de trabajo;

2)  Los dos conjuntos de la máquina SXBJ-4 de la fresado de EDGE funcionan en par, completando la tarea de mecanizar la ranura de soldadura en una pieza de placa de acero de la pieza de trabajo en un flujo de pases. Lo que significa que estos dos conjuntos de máquina automática SXBJ-4 para el biselado de borde de la placa de acero  funcionan en pareja, para hacer un surco de soldadura en las 4 esquinas de la placa de acero de la pieza de trabajo, por medio del flujo sencillo de la pieza de trabajo. Así es como se originó el nombre del producto de 'Máquina de fresado de borde de trabajo de pareja ';

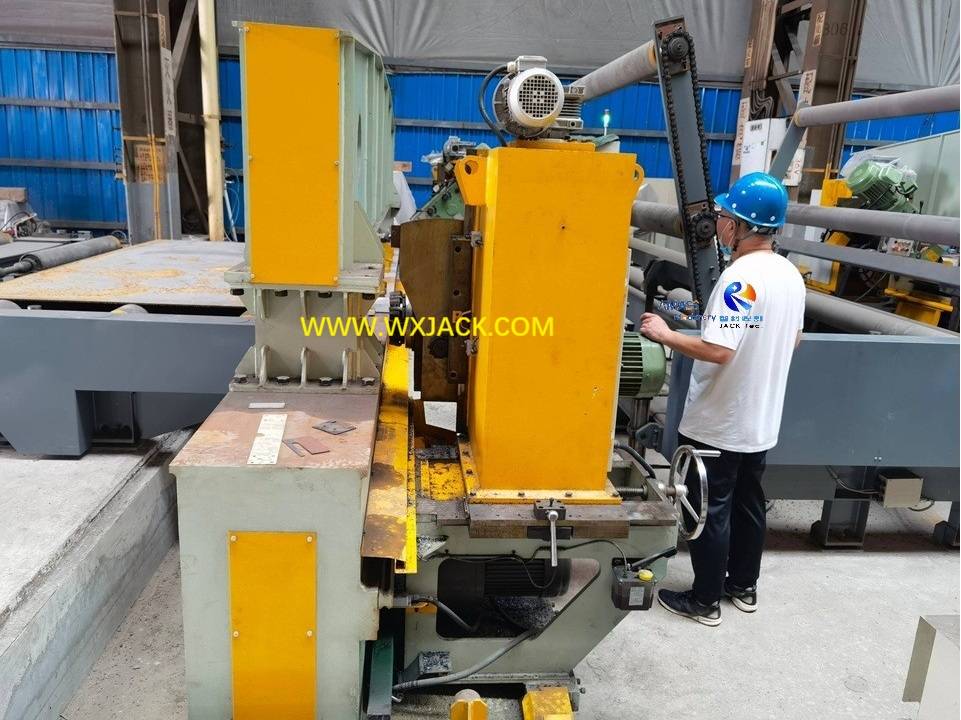

Operando en el Wuxi Jack SXBJ-4 Pareja que trabaja a la máquina automática de la placa SEEL Biseling en el sitio del cliente: ( Fig.5 )

3) Después de esta zona de trabajo de esta fresadora de borde para llevar a cabo la fabricación de ritmo de soldadura en placas de acero de materia prima, la siguiente área de trabajo es soldadura por arco sumergida implementada por robots de soldadura; Y a continuación se encuentra la máquina de redondeo de borde de la serie Rh para recortar los bordes de las placas de acero;

2. Disposición de la pareja que trabaja SXBJ-4 Máquina automática de molienda de borde de placa de acero:

1) La implementación en el sitio de los dos conjuntos de máquina de chaflán de placa de acero automática SXBJ-4 se ajusta a la tecnología de flujo de procesos de la línea de producción y la tarea de la máquina;

2) Esta unidad de ejecución de molienda de borde de la placa de acero en los dos conjuntos de frescos de borde, que se instalan en los dos conjuntos de la máquina de molienda de borde SXBJ-4, están organizados en el área interior y central de la zona de trabajo de la línea de producción;

3) En otras palabras, los dos conjuntos de máquina automática SXBJ-4 para biselado de borde de la placa de acero de chapa   (alias de la máquina de molienda de borde) se instalan de forma consecutiva a lo largo de la forma de flujo de piezas de trabajo de la línea de producción;

4) Los transportadores para enviar y transferir la pieza de trabajo de los dos conjuntos de máquinas para molienda de borde están organizados en el lado entrante y saliente de la zona de trabajo de la pareja;

5) Hay un grupo de brazos de balanceo entre los dos conjuntos de frescura de borde, donde se ubican los dos juegos de frescos de borde, que actúan como manipulador de la placa de acero de la pieza de trabajo. Se muestra como se muestra a continuación:

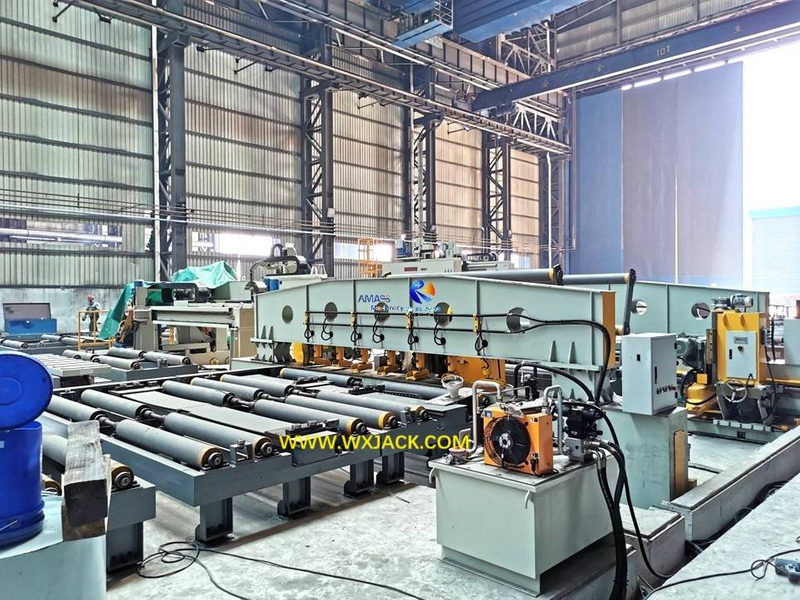

6) El brazo de balanceo entre los 2 conjuntos de máquina automática SXBJ-4 para la fabricación de ranuras del borde de la placa S TEEL : ( Fig.6 )

C. Parámetros técnicos de SXBJ-4 Pareja Máquina de molienda de borde de placa de acero de trabajo :
