Más allá de la capacidad XBJ-6 Máquina de la placa de la placa de cabeza de fresado único

A. Singularidad de XBJ-6 Beyond Capacial Máquina de molienda de borde de placa de metal :

1. La característica más distinguida con la máquina modelo de cabeza única XBJ-6 de esta sección del producto es que tiene la capacidad de acero de fresado de la capacidad en el borde que excede las especificaciones nominales;

2. Por ejemplo, aquí XBJ-6 se refiere al máximo. Borde de fresado de borde de 6000 mm. En realidad, el equipo tiene el rayo de fresado de borde más grande de 9000 mm;

3. Esta es la razón por la que lo llamamos ' Más allá de la capacidad de fresado de borde.

B. Configuración y especificación principal de la máquina de biselado de la placa de metal de la lámina más allá de la capacidad :

1. Marco principal mecánico de la máquina de molienda de borde de placa de metal XBJ-6 :

1) El secreto de tal carrera de fresado de borde excedente se encuentra en la estructura mecánica del cuerpo principal mecánico de la máquina. Hagamos una comparación como a continuación:

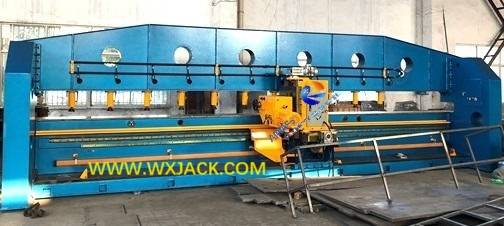

2) Marco mecánico de XBJ-6 más allá de la máquina modelo de capacidad: ( Fig.1 )

3) Marco mecánico de 'Convencional ' ordinaria 'Máquina de frescura de borde de placa de metal: ( Fig.2 )

4) Para este conjunto de máquina modelo XBJ-6, tiene una longitud de mesa de trabajo de 6000 mm de longitud;

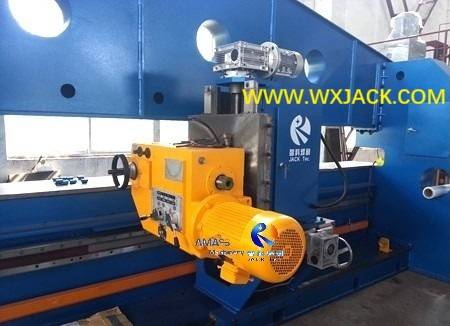

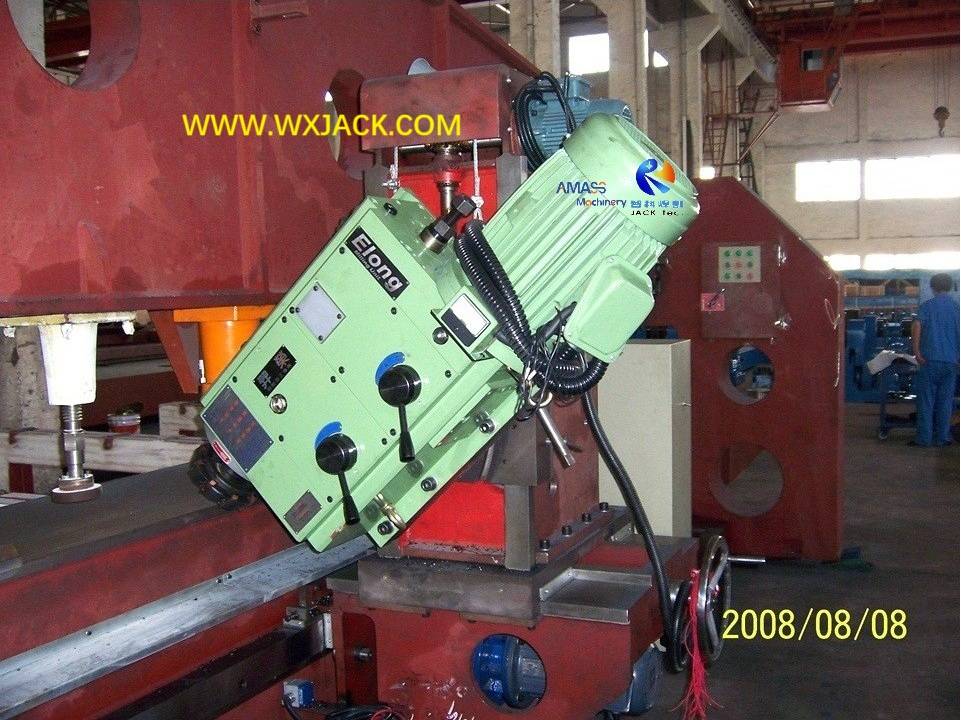

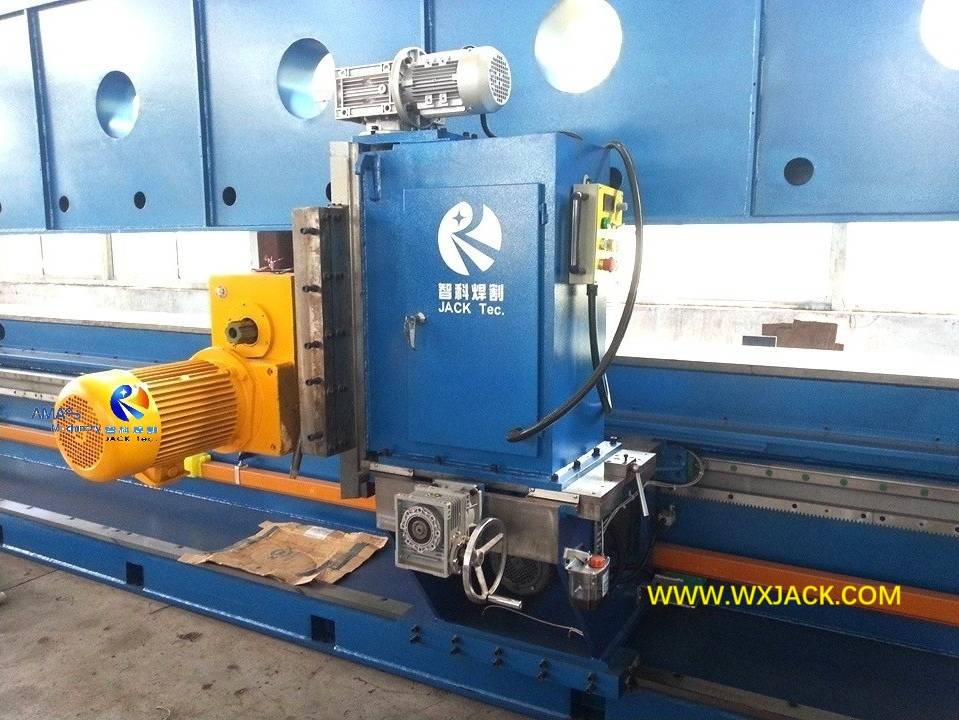

2. Unidad de fresado de la máquina de chaflán de borde de placa de metal XBJ-6:

1) Al igual que todos los demás productos de la máquina de molienda de borde de la serie XBJ y SXBJ , este equipo de modelo XBJ-6 también tiene la capacidad de completar las placas de acero que sigue a los siguientes kerfs:

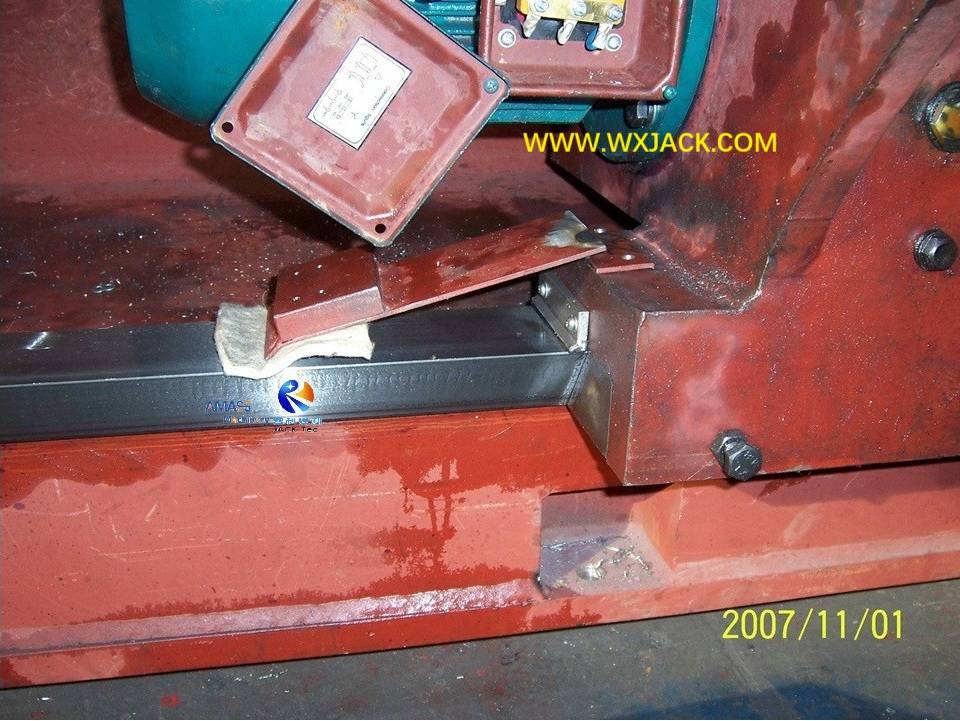

2) Los kerfs de corte que sirven como ranuras de soldadura en los bordes de la pieza de trabajo, producida a partir de la máquina modelo XBJ-6:  ( Fig.3 )

C. Máquina mecánica Cuerpo de XBJ-6 más allá de la capacidad de fresado de la placa de metal de la capacidad .

Como se puede encontrar desde las imágenes adjuntas primero a la tercera, y la ilustración Figura 1 y 2 como arriba, esta máquina de fresado de borde  tiene un estilo actualizado del cuerpo de la máquina, que es diferente al de la máquina de modelos de rutina:

1. Estructura mecánica de  la frescura de borde convencional:

 Tiene  una estructura abierta, el cuerpo de la máquina del rayo de pórtico y la mesa de trabajo, que se muestra a continuación:

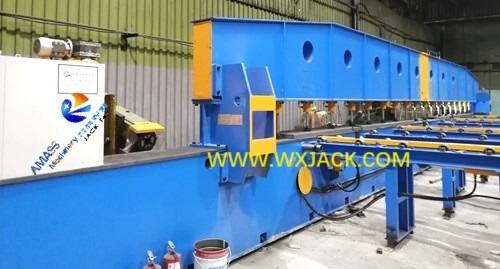

1) Estructura abierta Cuerpo mecánico de estructura convencional SXBJ-12 Modelo: ( Fig.4 )

2) lo que significa que no hay restricción en el movimiento del carro de la unidad de fresado a lo largo de la tabla de trabajo de la máquina durante el trabajo;

3) Los carruajes del cabezal de fresado pueden pararse en el lado lateral de la mesa de trabajo de la máquina, más allá del alcance del cuerpo de la máquina cuando no funcionan;

2. Estructura mecánica de  más allá de la máquina XBJ-6 Borge Enresing Máquina:

Comparativamente, por el contrario, esta máquina modelo especial tiene una estructura mecánica medio encerrada:

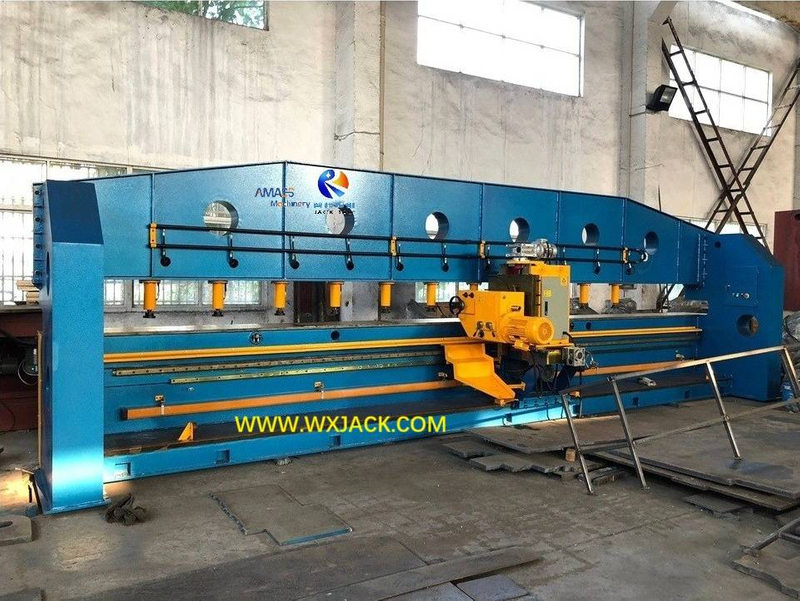

1) El marco mecánico medio cerrado del XBJ-6: ( Fig.5 )

2) Como se puede observar en la foto anterior, hay tableros de pared a ambos lados del rayo de pórquido de la máquina de fresador de borde  y la mesa de trabajo, que se extienden en la dirección 90 ° perpendicular al haz de pórtico y la mesa de trabajo, en el lado que se ajusta a la unidad de fresado;

3) De esta manera, el movimiento de la unidad de fresado en la máquina se limita dentro de esta área;

4) La longitud total del cuerpo mecánico de la máquina es 700 mm más larga que la de los modelos de rutina, considerando el ancho de las 2 piezas de tablas de pared;

3. Ventajas del marco mecánico medio cerrado para la máquina de fresado de borde XBJ-6 :

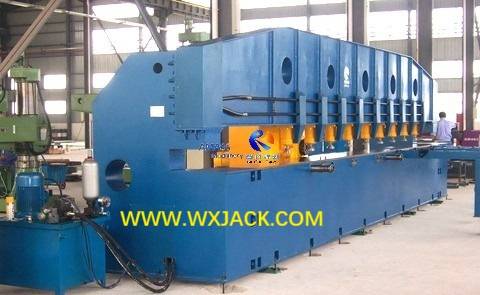

1) La razón en dicho diseño es que la máquina puede tener más de 6000 mm de acero de acero, debido al orificio de abolladura en las uniones entre las tablas de pared y la mesa de trabajo en ambos lados;

2) La abertura en el lado lateral de la máquina de trabajo de la máquina de fresado de borde: ( Fig.6 )

3) Con esta abertura, la placa de acero puede extenderse a través del orificio. Por lo tanto, en el proceso de operación de molienda de borde, con la manipulación de la pieza de trabajo hacia la izquierda y hacia la derecha, se puede obtener una placa de acero de fresado de borde de más de 6000 mm;

4) Este tipo de diseño tiene otra ventaja que el cuerpo de la máquina obtiene más firmeza. Por supuesto, eso no significa que el cuerpo mecánico de la  máquina de modelos convencionales no sea lo suficientemente fuerte. Todos nuestros productos tienen un diseño de diseño razonable y de fabricación calificado, que es elegible para completar en su deber de manera confiable y consistente;

5) La desventaja de este diseño es que plantea el costo de fabricación de la máquina de chaflán de borde de la placa de chapa. En total, lo que la elección es un compromiso, lo que factora pesa más pesado: trazo más largo de la máquina, o un mayor costo de fabricación de la máquina.

D. Parámetros técnicos de XBJ-6 más allá de la capacidad de fresado de la placa de metal de la capacidad :
