Máquina de fresado de cara de la serie DX-Serie CNC H

Esquema en Wuxi Jack  CNC H Bream End Fresh Machine:

1) Logro comercial:  durante la última década, Wuxi Jack ha entregado cientos de conjuntos de Máquina de fresado de la cara del haz CNC H de varios modelos para clientes en China y en el extranjero, y ha ganado una alta evaluación y boca a boca de ellos;

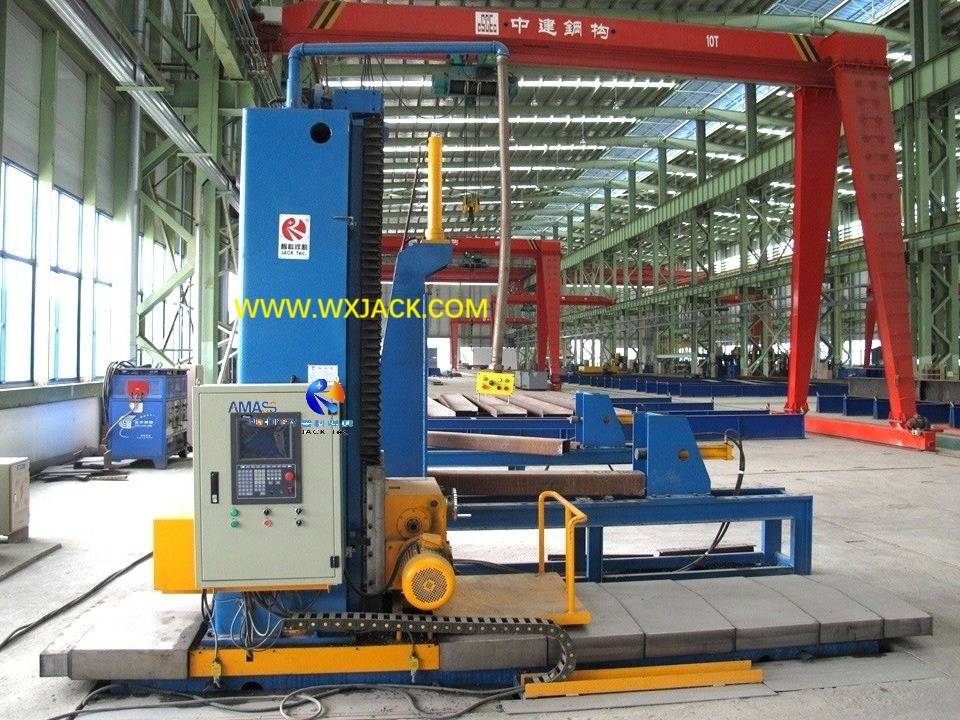

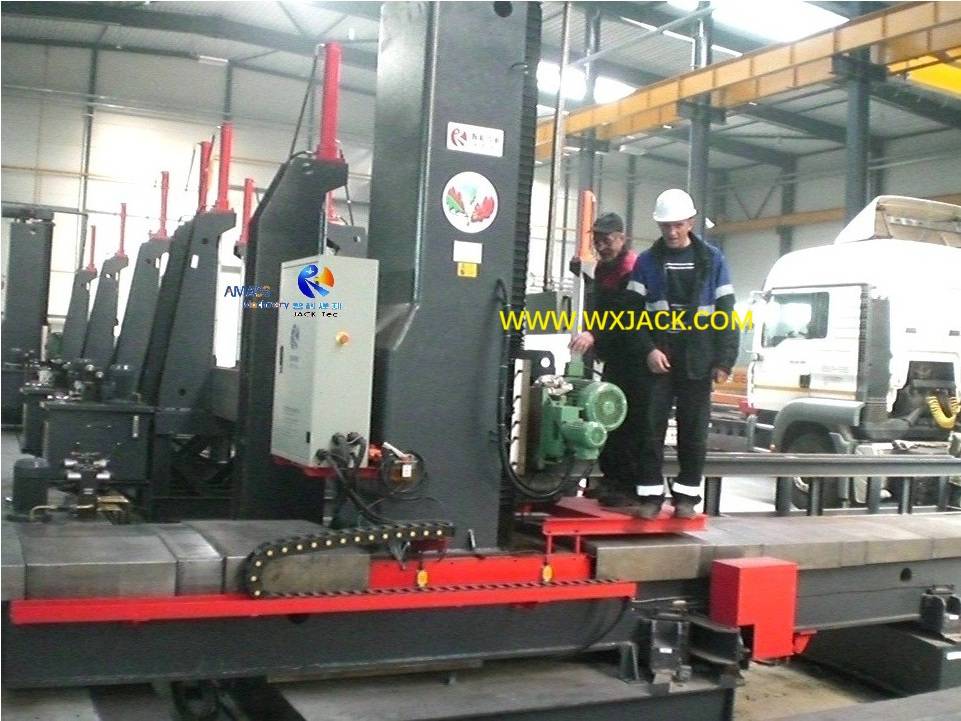

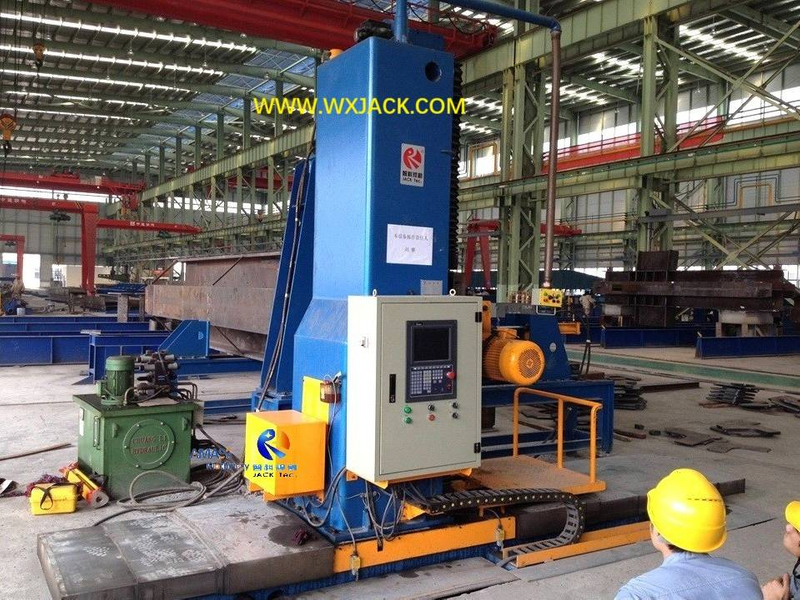

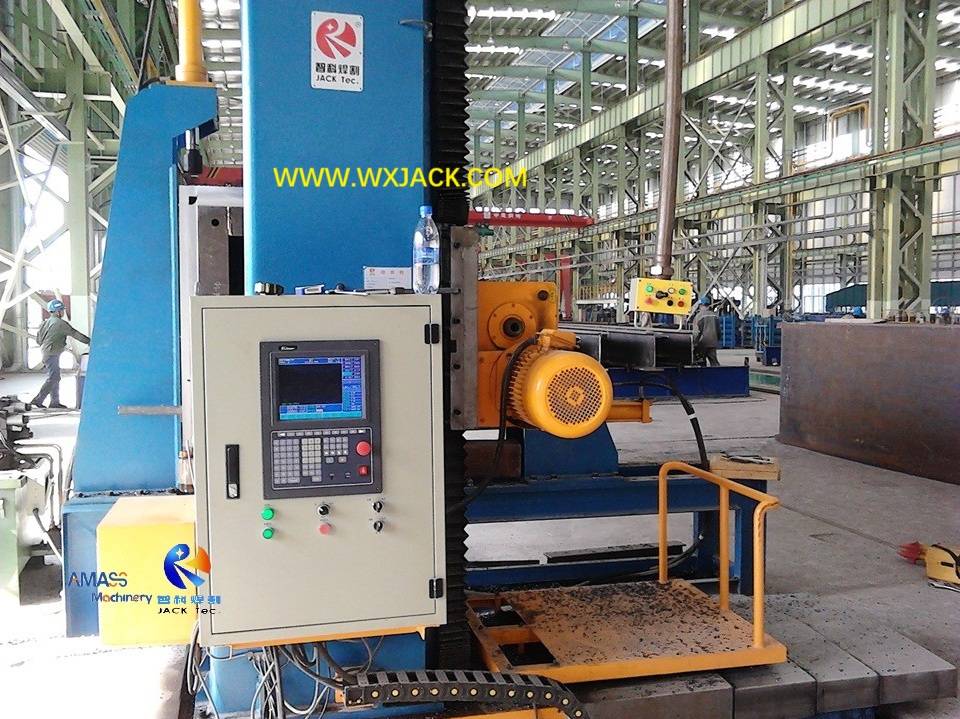

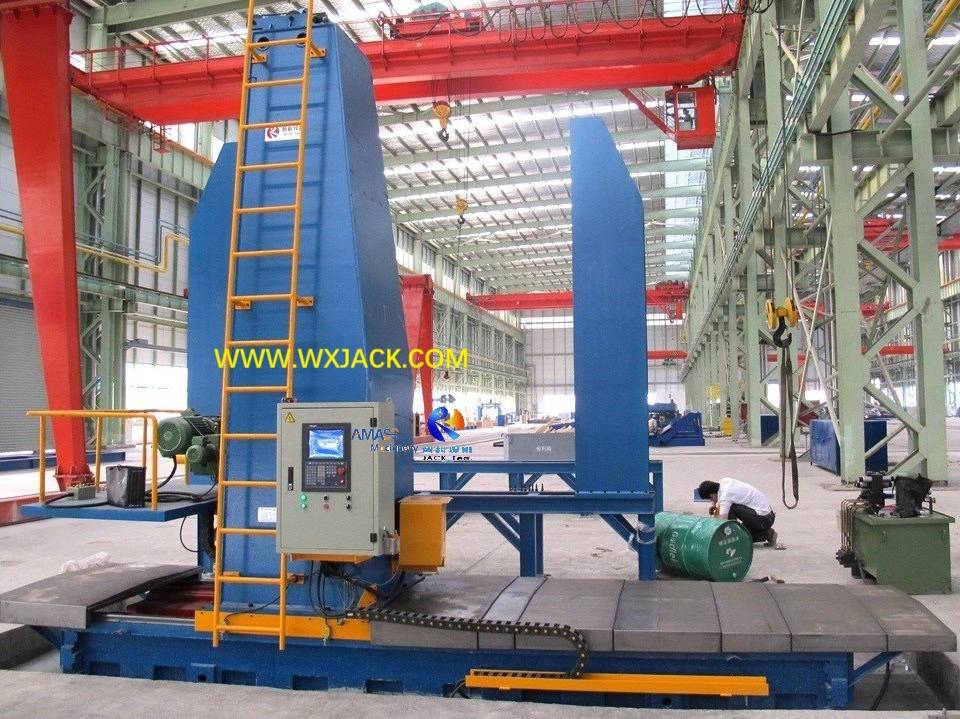

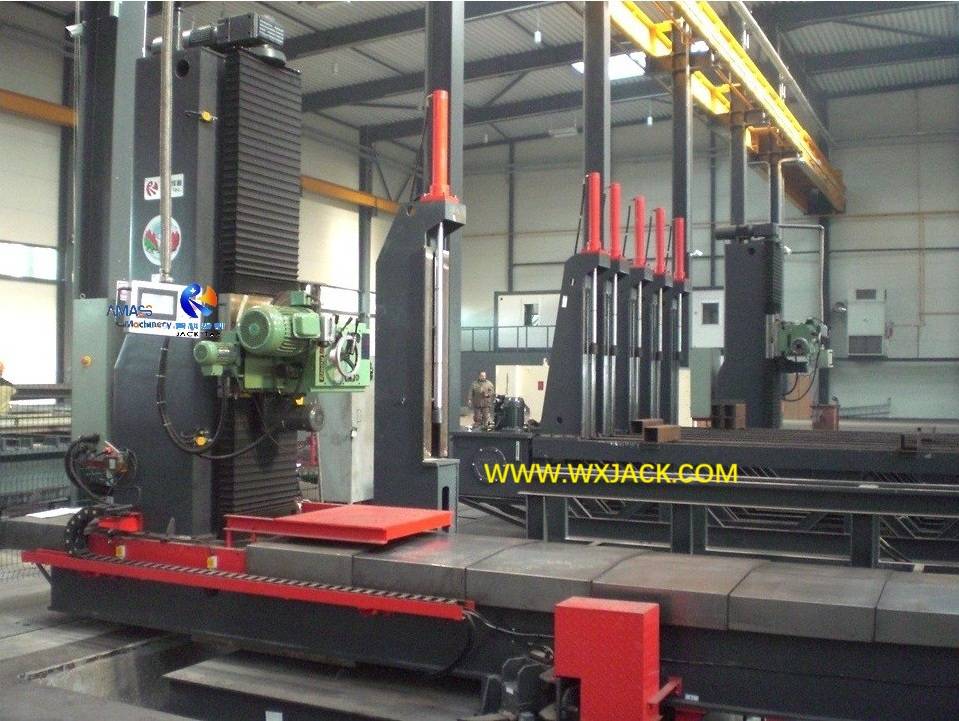

2) Las fotos adjuntas muestran Wuxi Jack  CNC H Beam End Fresh Machine de varios modelos y sistemas CNC tomados en diferentes sitios de clientes.

1. Antecedentes del control numérico H Máquina de cara de viga :

1)  Desarrollo de la historia de la máquina de molienda de extremo de haz CNC H evolucionada a partir del año de alrededor de 2014 ~ 2015, actualizado sobre la base de modelos ordinarios AC Relay controlado DX Serie H Beam End Fresh Machine . El propósito es la facilidad y la conveniencia de las piezas de trabajo de mecanizado con redonda y cualquier otra forma especial de sección transversal;

2) PIEZAS DE TRABAJO TRADICIONAL: Como sabemos, la máquina de molienda de cara del extremo del haz DX H se  origina para fresar en el uso de haz/ haz/ haz de caja, que implica 'simple ' traza de trabajo recto y ángulo recto de 90 °. En ese momento, el modelo de venta más grande es la serie DX12XX/ DX15XX;

3) Más demanda sobre la capacidad de la máquina: durante la última década, con el desarrollo de proyectos de estructura de acero, las piezas de trabajo aplicadas en estos proyectos testigos de desarrollar tendencia de mayor tamaño y una sección transversal más complicada, lo que plantea la demanda de la máquina de la serie DX también: uno es un modelo más grande, por ejemplo, DX6080 ; El otro es el control numérico CNC H Beam End Fresh Machine.

2. VENTAJAS DEL CONTROL NUMERICAL CNC H Machina de cara de haz :

1)  Capacidad potente de la frescura del extremo del haz CNC H:

a) Esta serie tiene una fuerte capacidad en las piezas de trabajo de la carpintería final con ángulo redondo/ agudo/ cualquier tipo de sección transversal irregular;

b) En las máquinas de control de retransmisión convencionales, el cabezal de fresado solo puede viajar a lo largo de la traza de la recta hacia arriba/ hacia abajo, o directamente hacia adelante/ hacia atrás;

c) Entonces, cuando se trata de piezas de trabajo como Tank/ Pipe, etc. El operador debe pasar bastante tiempo para preocuparse por la alineación de la cuchilla de Facer con la cara final de la pieza de trabajo;

d)  Por el contrario , en la máquina de fresado de la cara del extremo del haz de control C CNC, la traza de fresado de la cuchilla facer se calcula/ monitorea mediante el controlador CNC, que cualquier contorno de fresado final está fácilmente disponible;

3) Además, hay una biblioteca de la pieza de trabajo en el sistema operativo de backstage del controlador CNC en la máquina de fresado de la cara del haz CNC H, en la que se pueden seleccionar los tipos comunes de la sección transversal de la pieza de trabajo, incluido el círculo/ triángulo/ arco, etc., se pueden seleccionar en segundos;

4) En total, con la introducción del controlador CNC, la productividad de la máquina del extremo del haz CNC H se eleva al 10% ~ 20% , y la precisión en el contorno de la fresado final también se mejora en un orden de magnitud. Para obtener detalles, consulte la sección del producto de la máquina de modelos CNC- DX3530 y CNC- DX3535 .

3. Características técnicas de la máquina de fresado de la cara del extremo del haz CNC :

1) Sistema de accionamiento y control en la máquina de fresado de la cara del extremo del haz CNC H:

a) Se muestra en el boceto a continuación, en máquinas de tipo CNC, el sistema de transmisión es servo motor y codificador, en lugar del motor asíncrono de la serie Y en modelos convencionales del equipo;

Sistema de control de circuito cerrado eléctrico CNC: ( Fig.1 )

b) El control de la fresado de la cara del extremo es el circuito cerrado, con el sistema CNC como elemento central, y el codificador como retroalimentación negativa, en lugar del circuito abierto en el equipo de control de retransmisión convencional;

2)  Control de velocidad de fresado en la máquina de fresado de la cara del extremo del haz CNC:

En la máquina de modelos CNC, la fresado de la cara final se gestiona con el controlador CNC, en lugar de los inversores de CA en equipos convencionales;

3) Operación de la máquina de molienda de caras del extremo del haz CNC H:

A) En la máquina de modelos CNC, la función de fresado final se realiza en las teclas suaves del sistema CNC. Por lo tanto, el panel de operación se simplifica en un colgante de operación muy pequeño, dejando solo administración en el estante de la pieza de trabajo hidráulico;

b) La operación en las máquinas CNC es intuitiva y fácil de usar, solo que se acumula en los parámetros de la pieza de trabajo que se fresca;

c) La interfaz operativa en el sistema CNC tiene varios idiomas para elegir;

4) Carrera de fresado de la cara final válida (tamaño de la pieza de trabajo) en la máquina de fresado de la cara del extremo del haz CNC H:

a) El tamaño más coincidente para la máquina de modelos CNC es pequeño ~ de servicio medio, hasta CNC-DX3535;

b) La carrera de trabajo superior a 3500 mm no es aplicable para el control numérico;

c) Una razón es que el servomotor generalmente se aplica en potencia pequeña y media, en lugar de alta potencia de 5kW y más;

D) La otra razón es que las piezas de trabajo de la máquina modelo grande generalmente tienen una sección transversal relativamente simple, que no necesita control numérico.

4. Parámetros técnicos de la serie DX Serie  CNC H Beam End Farming Machine :
