Máquina perforadora y cortadora CNC Wuxi JACK, presupuesto de una máquina con función de dos máquinas para el cliente.

Barra de navegación en 'Taladradora y cortadora CNC'

1. ¿Por qué recomendar la máquina perforadora y cortadora CNC?

1. ¿Por qué recomendar la máquina perforadora y cortadora CNC?

2. Vista de fotos de la máquina perforadora y cortadora CNC Wuxi JACK

3. Caso de negocio de la máquina perforadora y cortadora de placas CNC grande Wuxi JACK

4. Video de trabajo de la máquina perforadora y cortadora CNC Wuxi JACK

5. Especificaciones técnicas de la máquina perforadora y cortadora CNC

6. Vista técnica de la máquina cortadora y perforadora CNC

7. Aplicación de la máquina cortadora y perforadora CNC

8. Preguntas y respuestas sobre la máquina cortadora y perforadora CNC

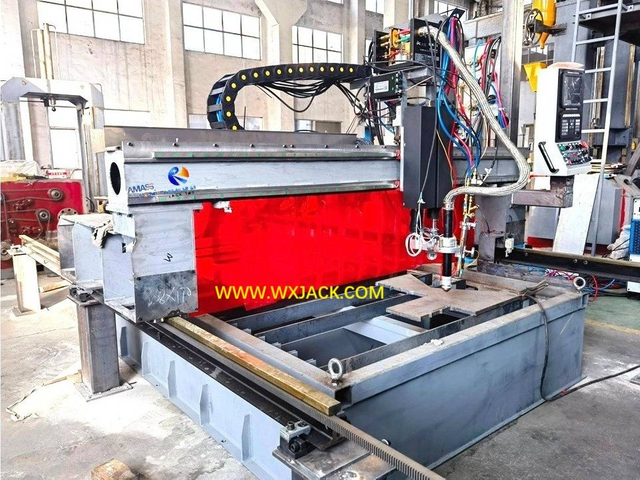

¿Por qué recomendamos la máquina perforadora y cortadora CNC?



1. Naturaleza de trabajo: La máquina perforadora y cortadora CNC de la serie CNC-CD integra la máquina cortadora de placas CNC y la máquina perforadora de placas CNC en un solo equipo. pero no tan simple como 'Uno más uno es igual a dos':

2. Estilo de trabajo y rendimiento de la máquina cortadora y perforadora CNC:

1) Modo de funcionamiento: En cambio, con la combinación de la máquina cortadora de placas CNC y la máquina perforadora de placas CNC, las dos funciones principales están interconectadas y controladas entre sí, y la máquina perforadora y cortadora CNC produce piezas de trabajo complicadas con alta precisión:
2) Producción: El perfil corta la chapa, con varios agujeros cortados en ella.La posición de estos agujeros se puede controlar con precisión;

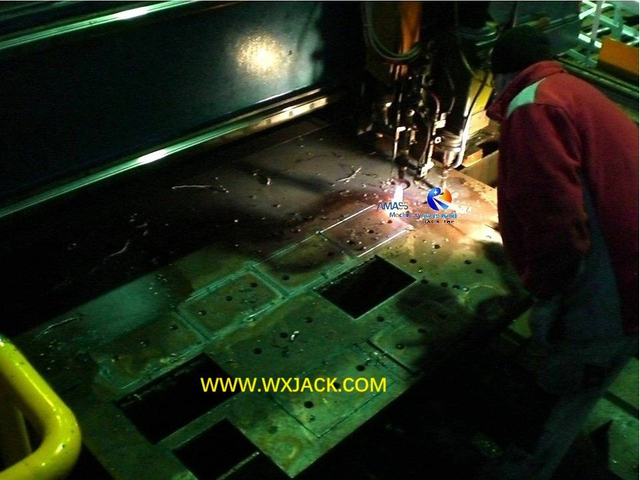

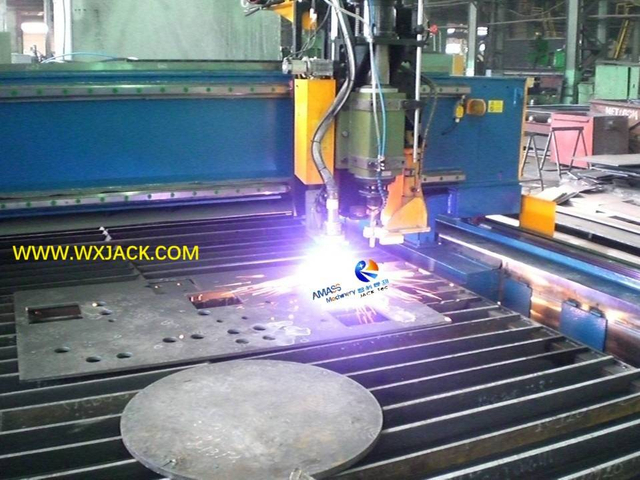

3) La pieza de trabajo terminada de chapa producida con la máquina cortadora y perforadora CNC de plasma Wuxi JACK: (Figura 1)

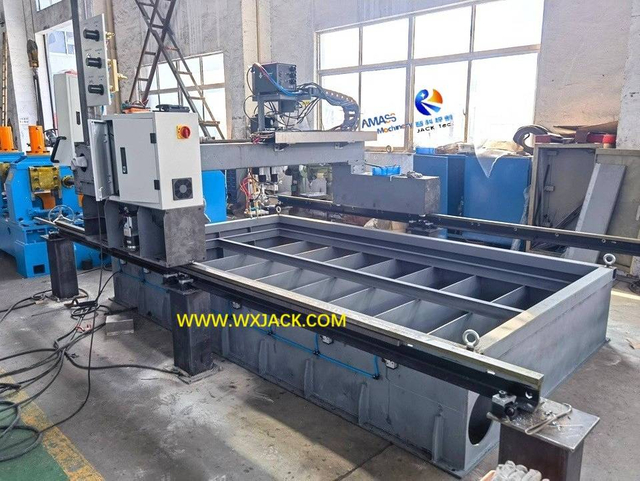

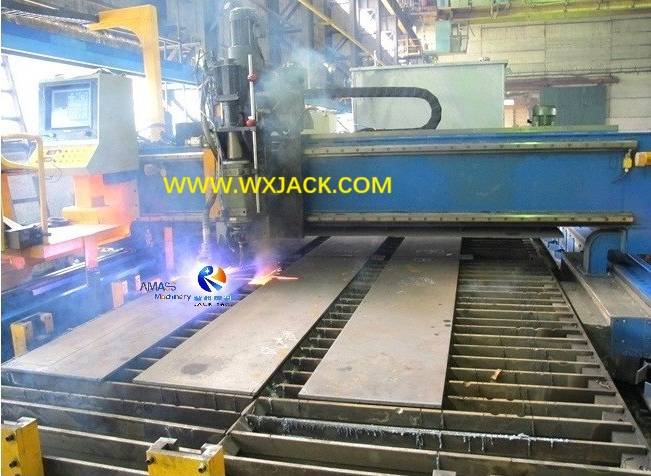

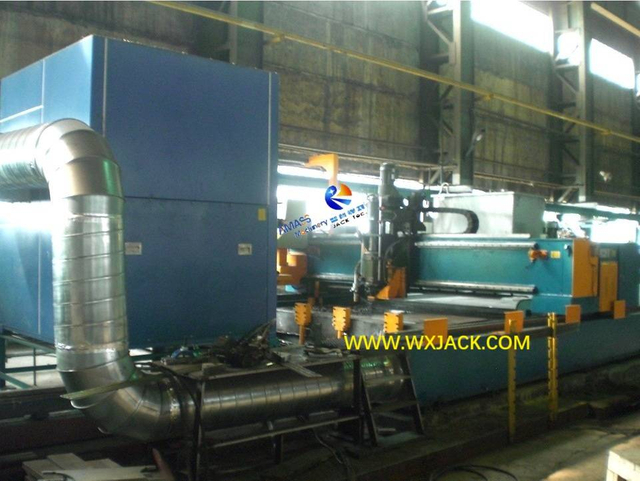

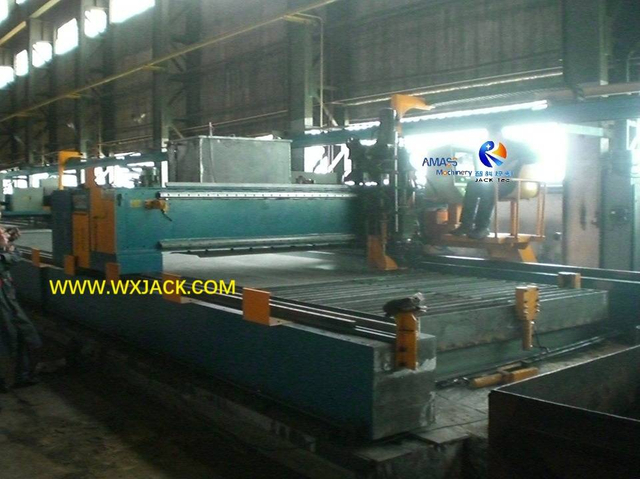

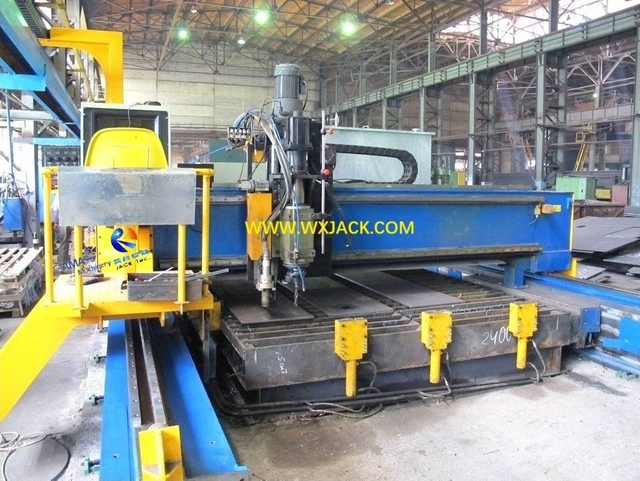

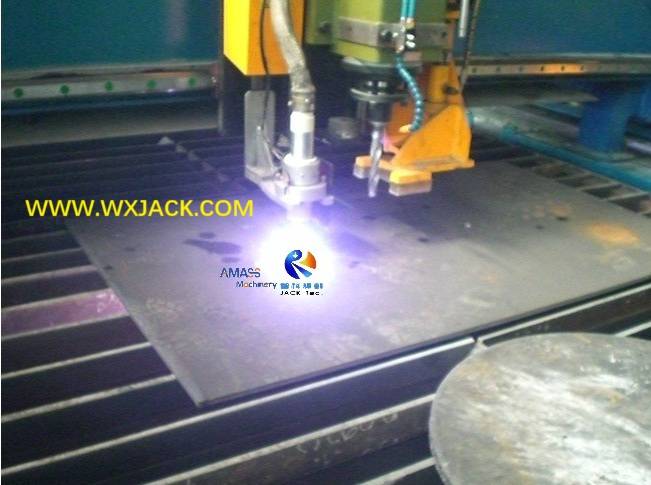

Fig1 Máquina perforadora y cortadora CNC 19



3. Valor de la máquina cortadora y taladradora CNC para el cliente:

1) En este sentido, los clientes gastan su presupuesto en la compra de un conjunto de equipos y obtienen la capacidad de dos equipos diferentes, con la función más avanzada que la suma de los dos originales;

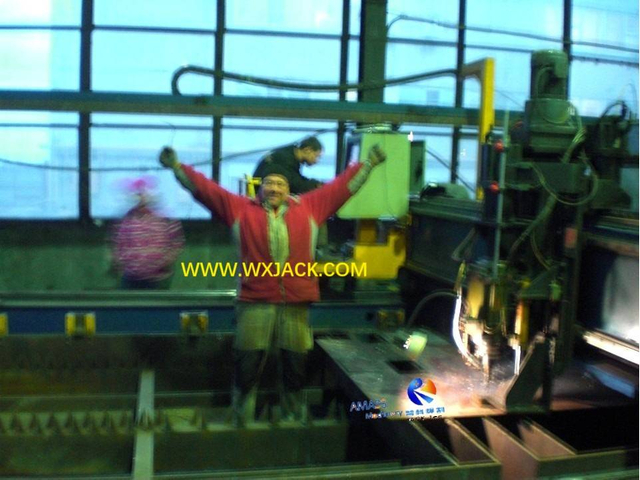

2) Momento de funcionamiento de la máquina perforadora y cortadora CNC Wuxi JACK: (Figura 2)

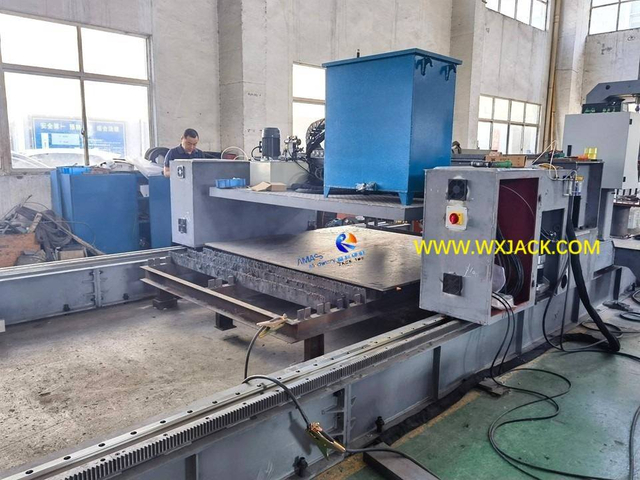

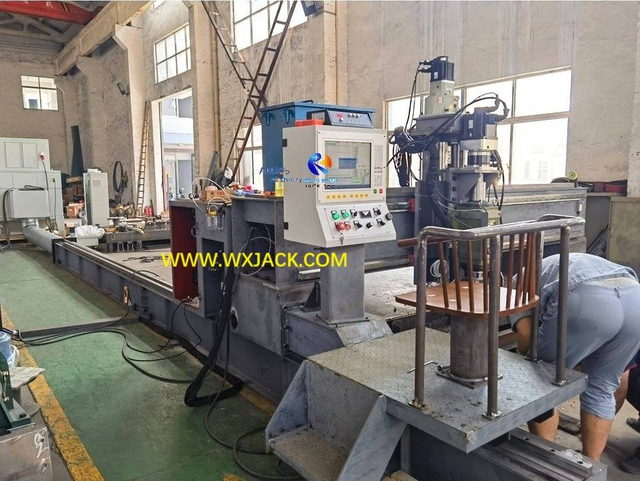

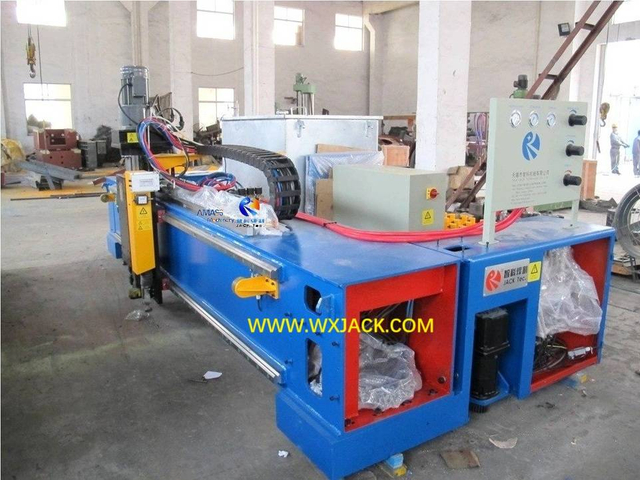

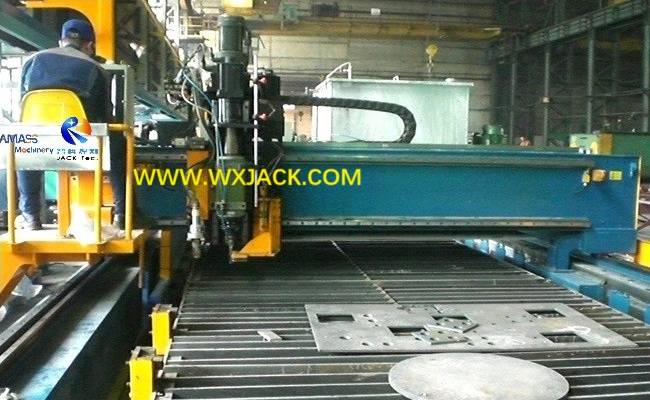

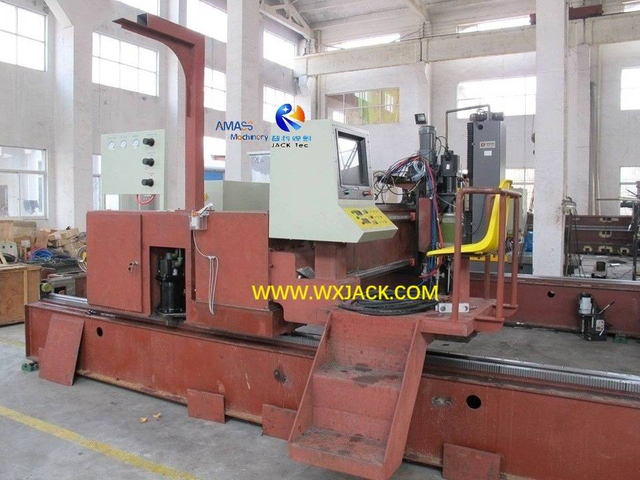

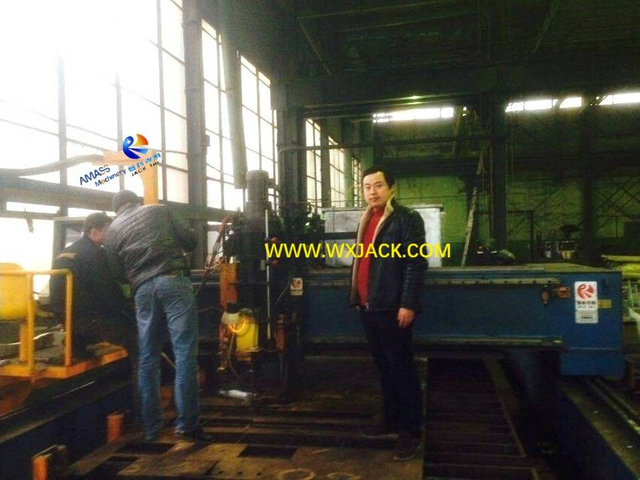

Fig2 Máquina cortadora y perforadora CNC 1

4. ¿Cómo poner en uso la máquina perforadora y cortadora CNC?

1) Tres opciones: En el funcionamiento diario, los clientes pueden utilizar este equipo como un conjunto de máquina cortadora y perforadora CNC;
2) O como un solo conjunto de máquina cortadora por plasma CNC;
3) O un solo juego de máquina perforadora de placas CNC, lo que sea;

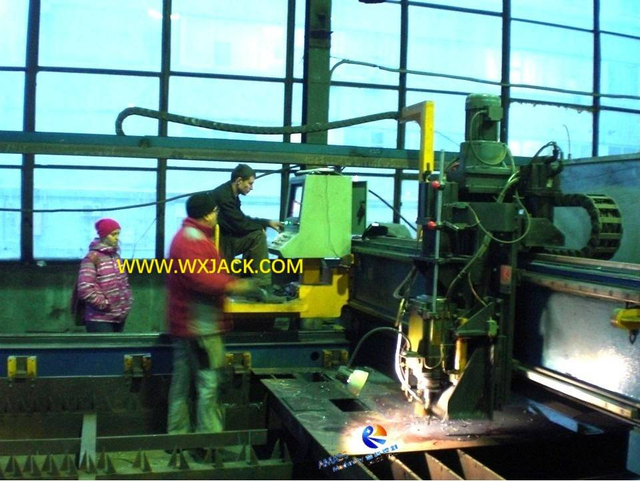

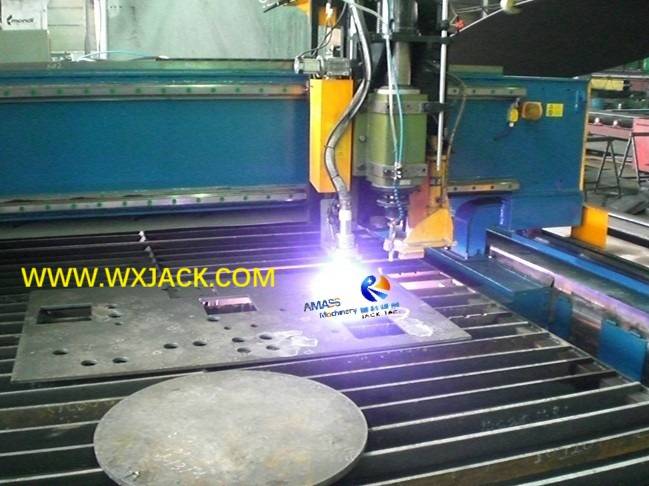

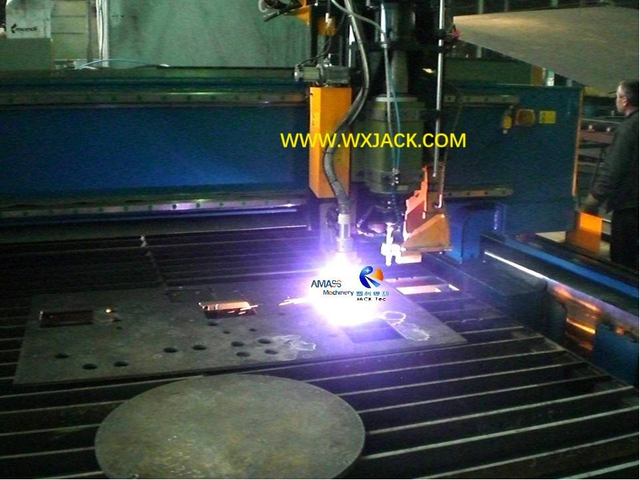

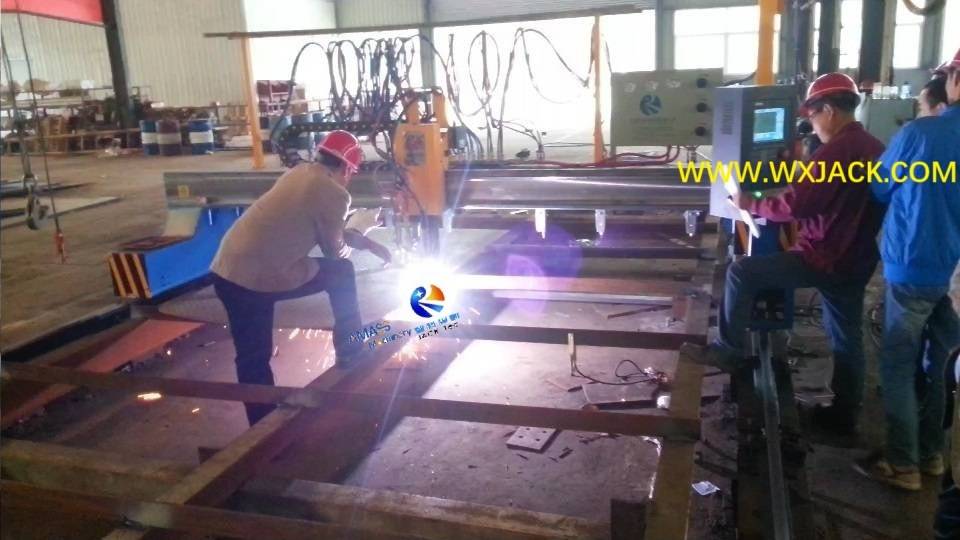

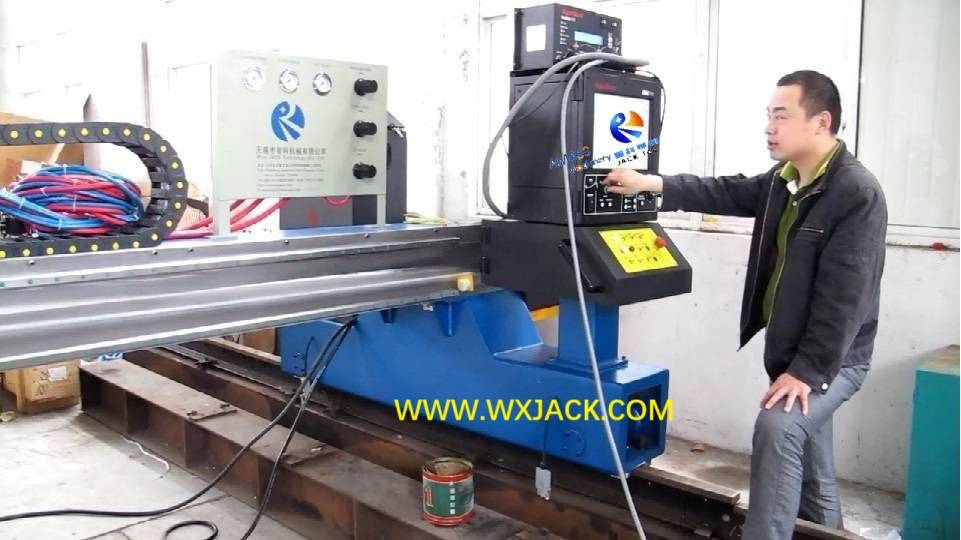

4) Trabajando como conjunto de máquina cortadora por plasma CNC: (Fig. 3)

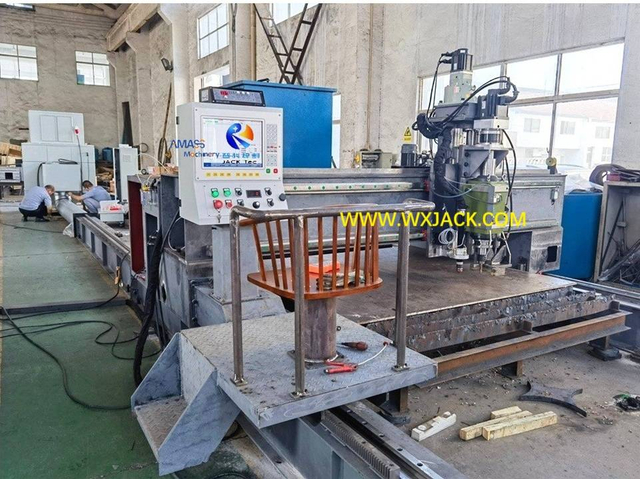

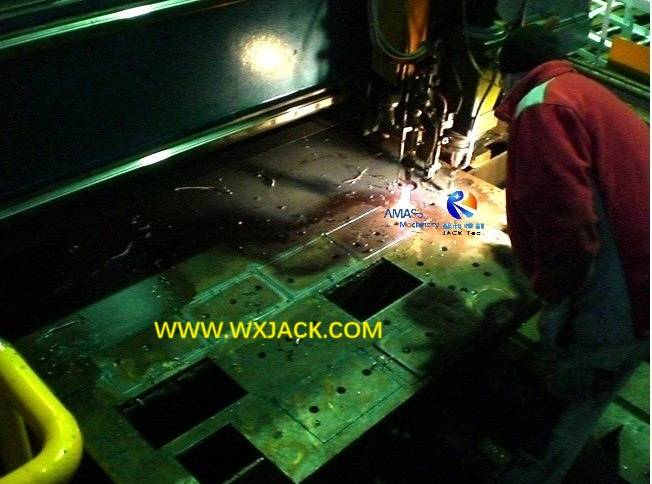

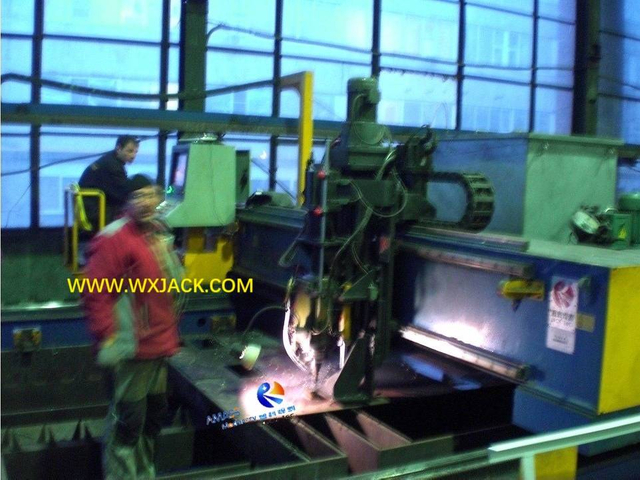

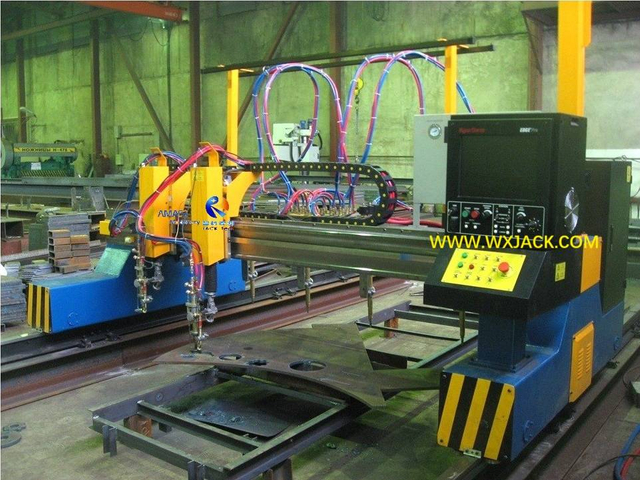

Máquina cortadora y perforadora CNC Fig3 20

5) Clasificación: La máquina taladradora y cortadora CNC pertenece a la rama de productos 'Complejo de máquina cortadora de placas CNC', bajo la familia de equipamiento general de 'Máquina cortadora de placas de tiras CNC';
6) Diapositivas de resumen: Para obtener una revisión rápida y general de la familia de productos de máquinas cortadoras de placas CNC por plasma y llama, incluidas las máquinas cortadoras y perforadoras CNC aquí, visite la página web de diapositivas de resumen de 'Descripción general de la máquina cortadora de placas CNC Wuxi JACK'.

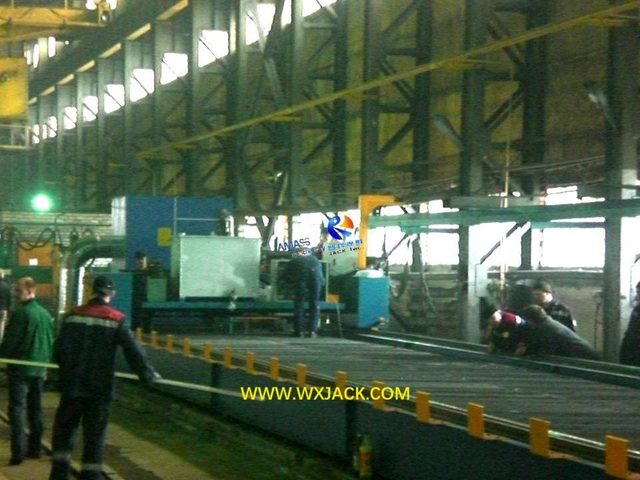

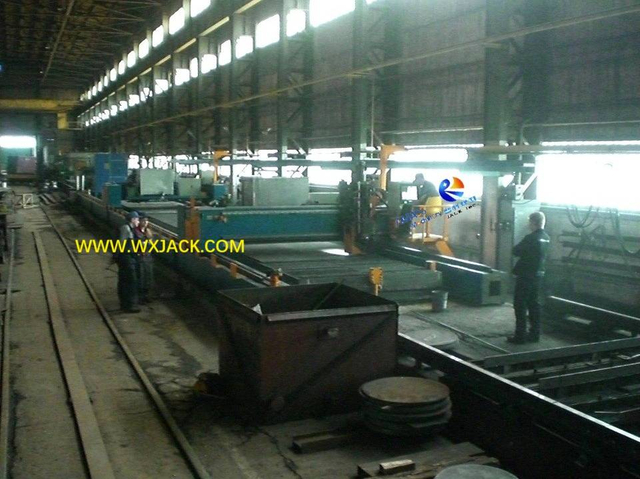

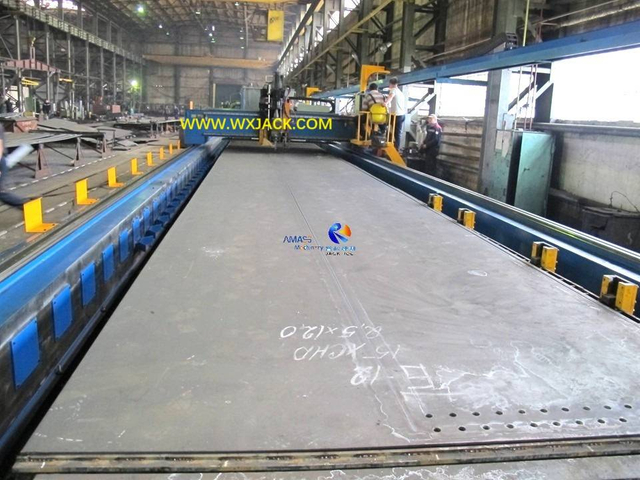

Vista transversal del campo en la máquina perforadora y cortadora CNC modelos Wuxi JACK CNC-CD

Breve introducción a un caso de negocio de la máquina perforadora y cortadora de placas CNC grande Wuxi JACK

A. Complejo de máquinas cortadoras y perforadoras CNC-CD4030:

1. Configuración de la máquina cortadora y perforadora CNC de gran tamaño CNC-CD4030:


Se trata de un complejo de máquinas cortadoras de placas CNC a gran escala, desarrollado por Wuxi JACK, para un cliente ruso.que está compuesto por:
1) 1 juego de máquina cortadora por plasma CNC y 1 juego de máquina cortadora de placas CNC por llama, modelo CNC-CG4000;
2) La máquina cortadora por plasma CNC tiene una función de perforación interconectada integrada: un conjunto de máquina cortadora y perforadora CNC CNC-CD4030;


2. Tamaño de las piezas de trabajo de la máquina perforadora y cortadora CNC CNC-CD4030:

Como se puede ver en el siguiente boceto de diseño, el máx.La pieza de trabajo que se puede procesar desde este grupo de máquina perforadora y cortadora CNC CNC-CD4030 es:
1) 24m de longitud, los rieles de corte correspondientes tienen una longitud de 29 m;
2) 3,8 m de ancho, la zona de operación correspondiente debe tener una luz de al menos 9 m;
3) 100 mm de espesor con corte de combustible de oxígeno, esto es para la capacidad de la máquina cortadora de placas CNC por llama;
4) Espesor de 30 mm para corte por plasma y perforación de agujeros.: En cuanto a la capacidad de la máquina cortadora por plasma CNC, depende del modelo y la corriente de salida de la fuente de alimentación de plasma equipada;


3. Diseño de la máquina perforadora y cortadora CNC Wuxi JACK CNC-CD4030:

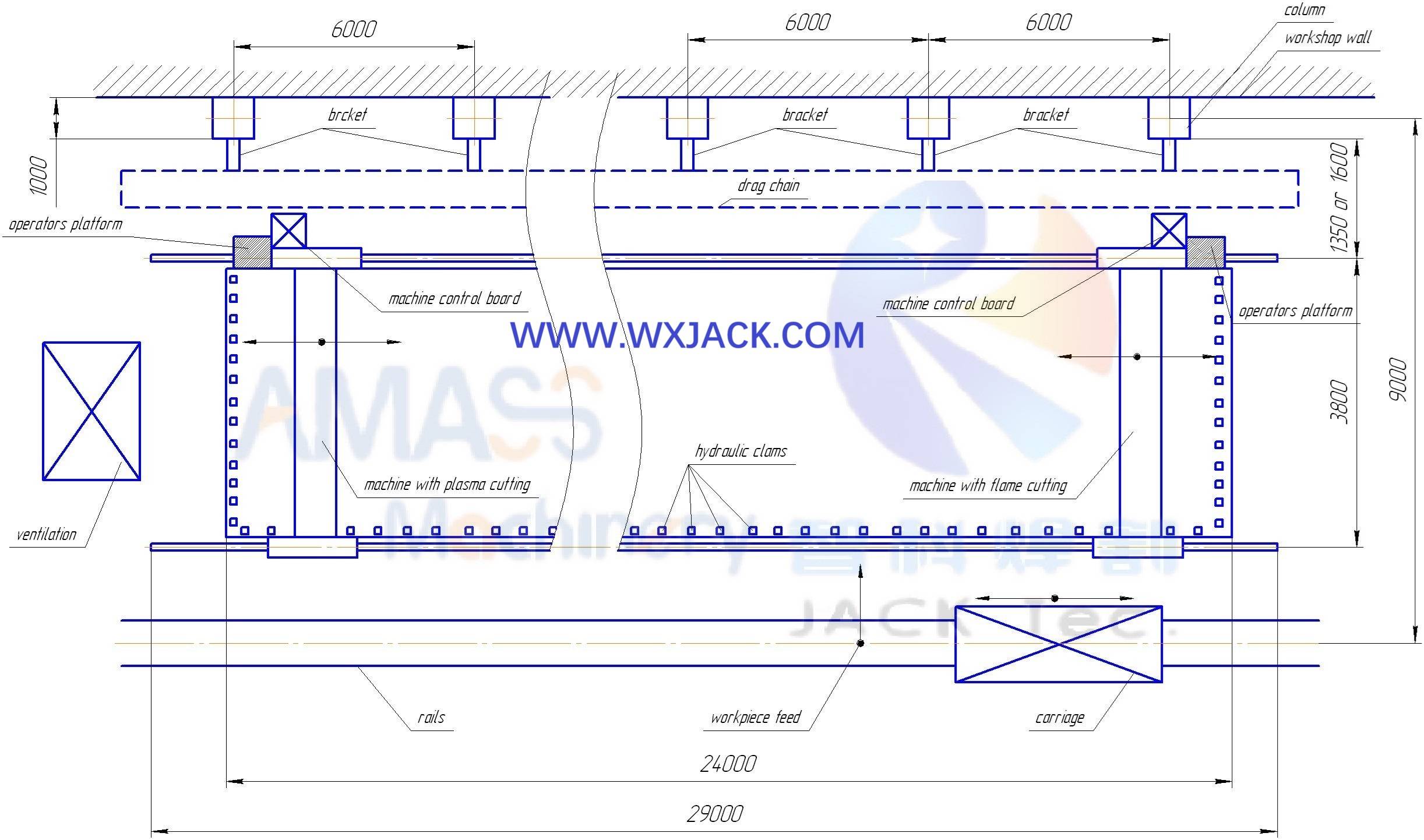

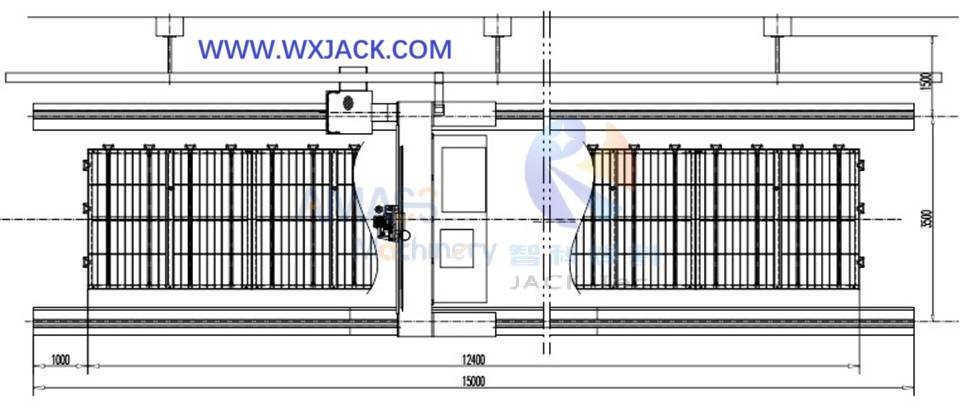

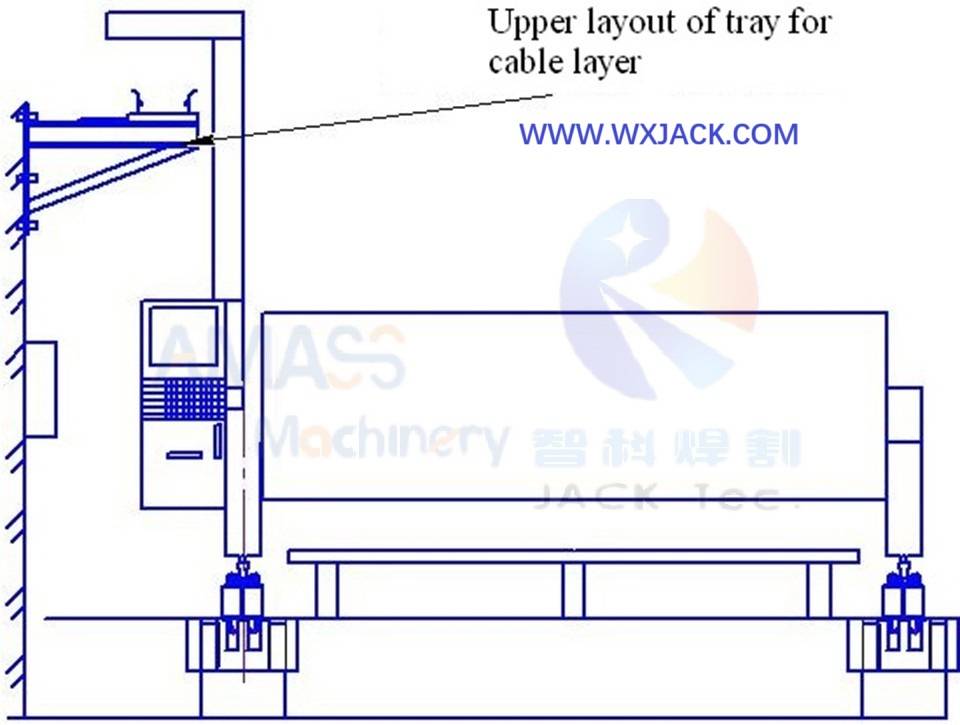

1) Vista vertical del boceto de diseño del complejo de máquina cortadora de placas CNC por llama y máquina cortadora por plasma CNC: (Figura 1)

1 Máquina taladradora y cortadora CNC 13

2) Diseño conceptual en la vista frontal del cuerpo principal de la máquina cortadora y perforadora CNC: (Figura 2)

2 Máquina cortadora y perforadora CNC 14

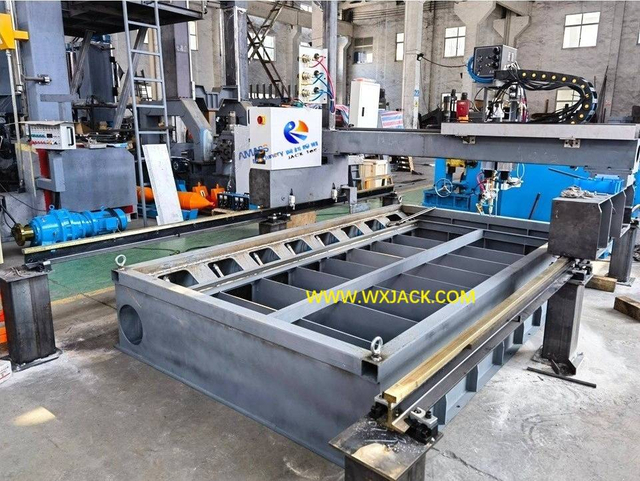

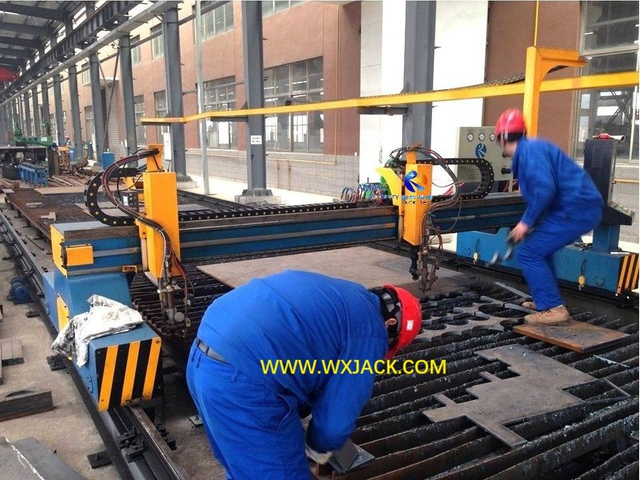

3) Mesa de corte de los 2 juegos de máquina cortadora de placas CNC por llama y plasma: (Fig. 3)

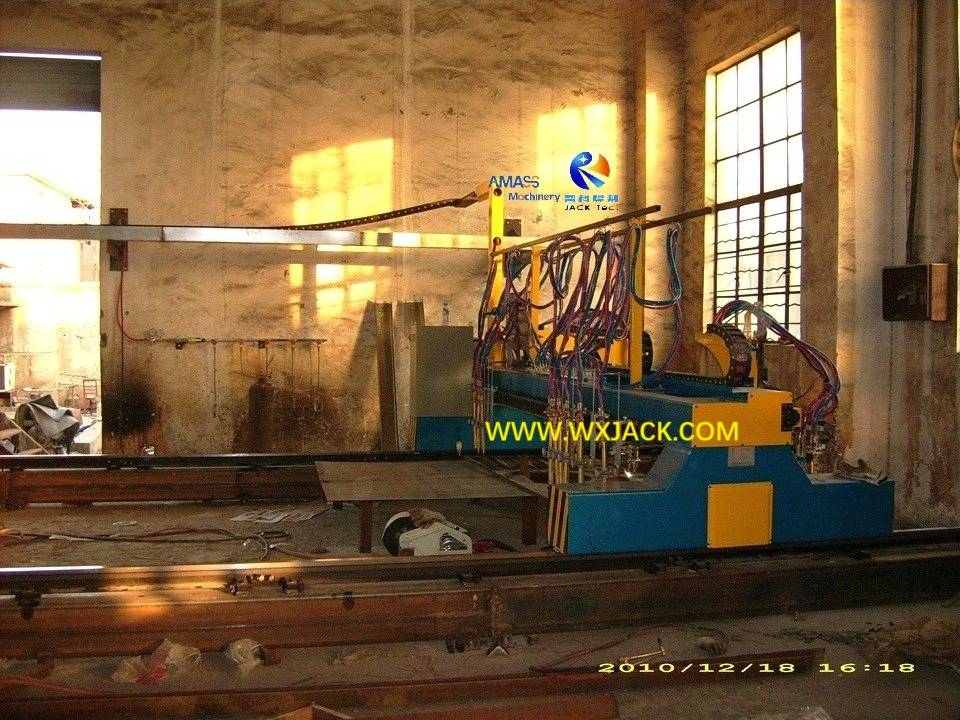

3 Máquina cortadora por plasma CNC 15

B. Resumen sobre la aplicación comercial de la máquina cortadora y perforadora CNC:

1) De la introducción anterior, podemos ver que la CNC-CD4030 aquí es una máquina cortadora y perforadora CNC verdaderamente grande;
2) En el otro extremo, en el mercado de aplicaciones prácticas, algunos clientes también seleccionan equipos de nivel pequeño a mediano, como Máquina perforadora y cortadora CNC CNC-CD3009/ CD2506.

Video de trabajo de la máquina perforadora y cortadora CNC Wuxi JACK

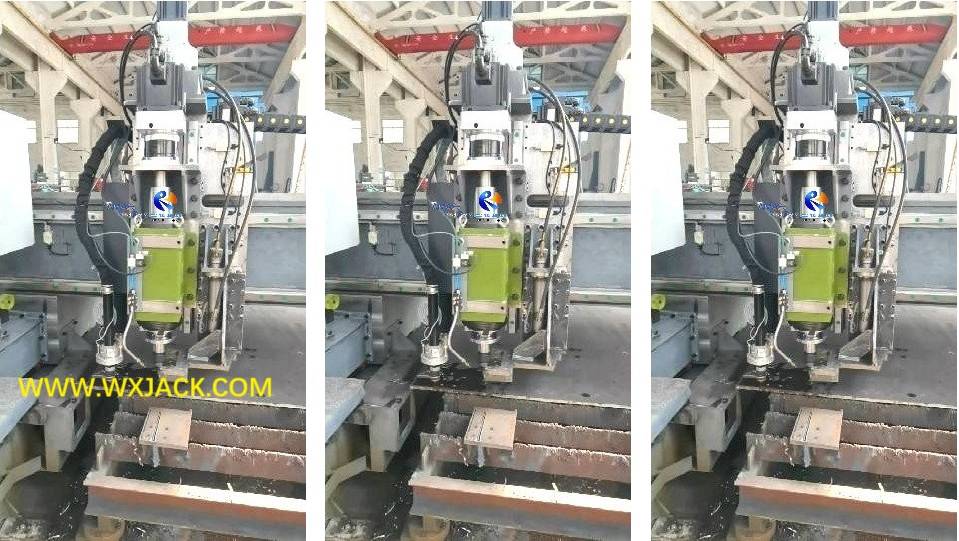

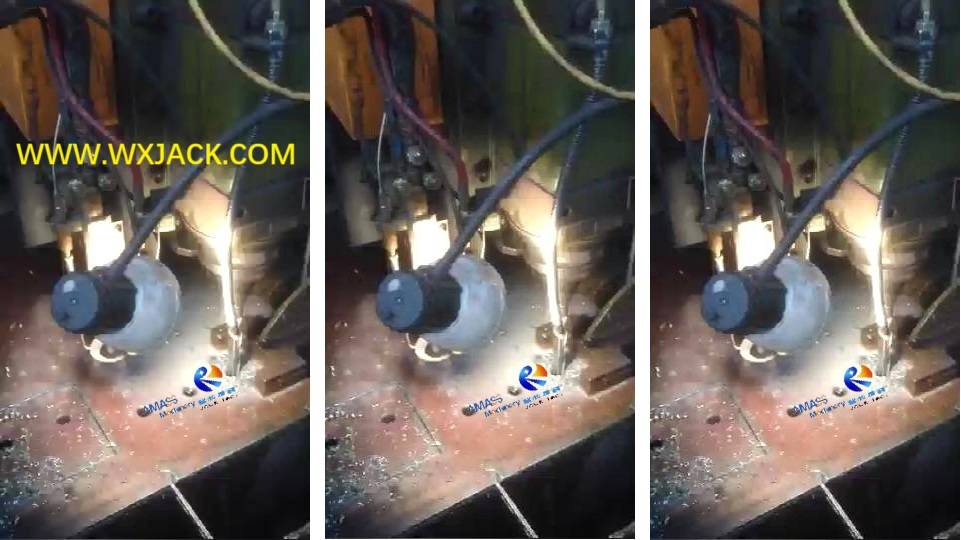

Validación de la punta de perforación en Wuxi Máquina perforadora y cortadora CNC JACK

Pruebe la punta de perforación de la máquina perforadora y cortadora CNC Wuxi JACK

Máquina de corte por plasma CNC Wuxi JACK CNC-CG4000 trabajando en el sitio del cliente

Especificación técnica de la máquina perforadora y cortadora CNC Wuxi JACK

Los parámetros específicos dependen de la demanda del cliente.A continuación se muestra la tabla de especificaciones de la guía general:

Configuración principal de la máquina perforadora y cortadora CNC serie Wuxi JACK CNC-CD:

No. ARTÍCULO VALOR NOTA
1 Tramo de carril 2.500 mm ~ 5.000 mm
2 Longitud del riel 6.000 milímetros ~ 30.000 milímetros
3 Unidad longitudinal Doble accionamiento 2 juegos de servomotor y servidores.
4 Sistema CNC F2500 FANGLING de China
5 Ancho de corte válido 1500 milímetros ~ 4000 milímetros
6 Longitud de corte válida 3000 milímetros ~ 24.000 milímetros
7 Cantidad de antorcha de plasma CNC 1 juego el chino HUAYUAN LGK-300HD, para 30 mm de espesor;
O designado por el cliente
8 Velocidad de corte por llama y plasma 50 ~ 3000 mm/min. Sobre la base de la tecnología de corte.
9 Velocidad de ralentí del puente pórtico 9000 mm/min.
10 Rugosidad de la superficie de corte Ra12,5—25 Para máquina cortadora de placas CNC
11 Precisión de corte ±0,5 mm/1000 mm Corte por llama y plasma
12 Mover unidad Cremallera de precisión
13 Presión de oxígeno 0,8 ~ 1,0 MPa Para máquina cortadora de placas CNC por llama
14 Diámetro del orificio de perforación 10-30mm
15 Espesor de la placa de perforación Máx.30 milímetros
16 Motor impulsor de punta de perforación 5,0 kilovatios
17 Velocidad de rotación de la punta de perforación 40 ~ 750 rpm.
18 Motor de accionamiento de movimiento axial hacia abajo del husillo de perforación 1,5 kilovatios
19 Presión hidráulica de perforación 4,0 MPa
20 Unidad de enfriamiento de perforación Refrigeración por agua pulverizada Equipado con tanque de agua
21 Motor de la unidad colectora de polvo 1 juego, 7,5 kW Para máquina de corte por plasma CNC
22 Caudal de soplado y recogida de polvo 6500m3/h

23		 Fuente de alimentación del
Máquina perforadora y cortadora CNC		 3P CA 380 V, 50 Hz, 15 kW Marco principal
3P CA 380 V, 50 Hz, 21,5 kW Plasma

Vista técnica de la máquina perforadora y cortadora CNC Wuxi JACK

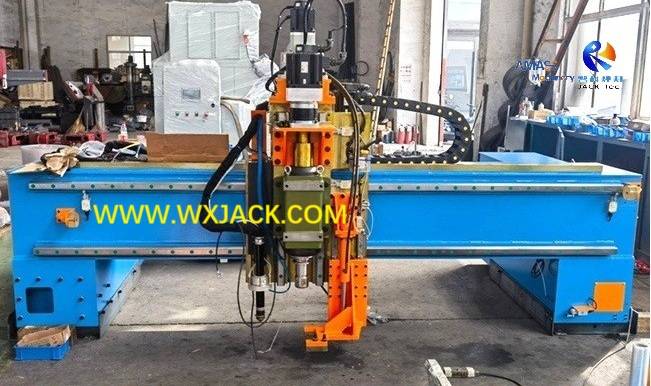

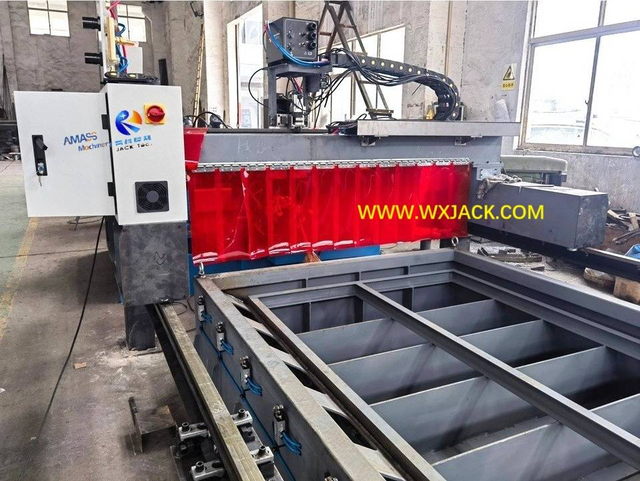

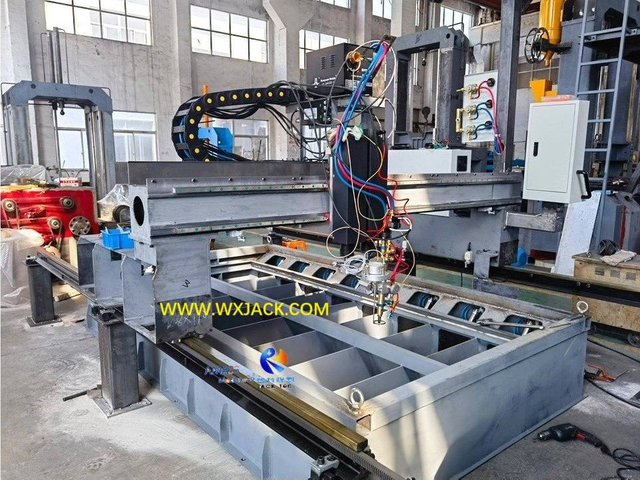

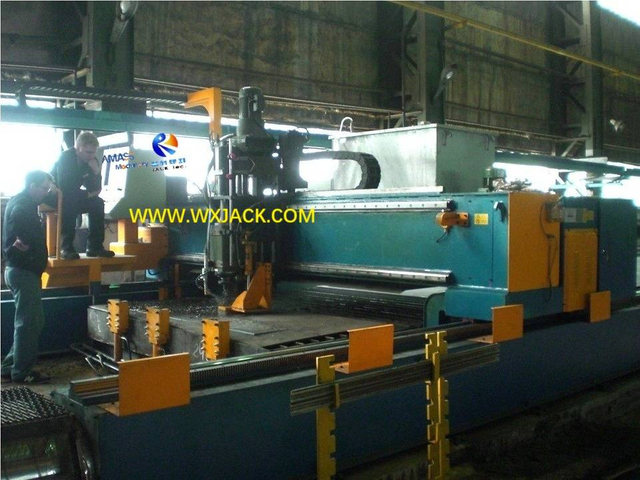

1. Cuerpo principal mecánico de la máquina perforadora y cortadora CNC:

1) Estructura general: Como se muestra en las 3 fotos anteriores., la viga transversal de la máquina perforadora y cortadora CNC tiene una estructura de caja de soldadura, con su tensión completamente aliviada;
2) Carril guía transversal para el movimiento del carro de montaje. en él, hay una guía lineal con rodamiento de bolas precisa fabricada en Taiwán, con la mejor precisión de guiado, peso muerto ligero y poca inercia, adecuada para el corte rápido de placas de acero, durante el corte por llama o plasma en la máquina cortadora de placas CNC;
3) Incluso durante la conversión rápida entre aceleración y desaceleración, la precisión del movimiento del pórtico de la máquina cortadora por plasma CNC aún se puede garantizar por completo;
4) Cremallera de movimiento transversal Se fija a la viga horizontal mediante un perno, fácil de reemplazar y ajustar en la máquina cortadora y perforadora CNC.

2. Carro de montaje y elevador de antorcha de la máquina cortadora y perforadora CNC:

1) Unidades de aplicación de la ley: Indicado en las 3 fotos anteriores., el 1 juego de carro de movimiento transversal está equipado con 1 juego de soplete de corte por plasma y 1 juego de cabezal de perforación respectivamente;
2) Camino de conducción: Durante el funcionamiento de la máquina perforadora y cortadora CNC, el movimiento transversal de los sopletes de corte y perforación a lo largo de los ejes X e Y es impulsado por servo: servidor servo y servomotor;
3) Unidad de guía: Este movimiento se guía con una guía lineal con rodamiento de bolas de alta precisión, lo que garantiza un corte y perforación estables sin ningún impacto, y garantiza una calidad superior y confiable de corte y perforación en la máquina cortadora y perforadora CNC;

4) La guía lineal con rodamiento de bolas para el movimiento del soplete de corte y el mecanismo de perforación, ensamblada en la máquina cortadora y perforadora CNC, consulte la imagen a continuación: (Figura 1)

Máquina cortadora de placas CNC Fig1

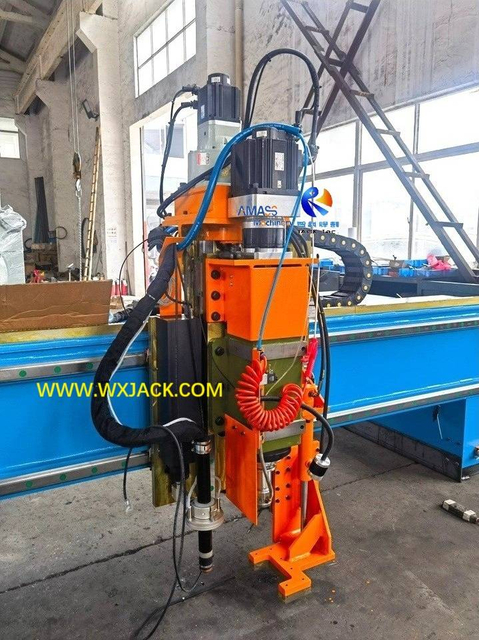

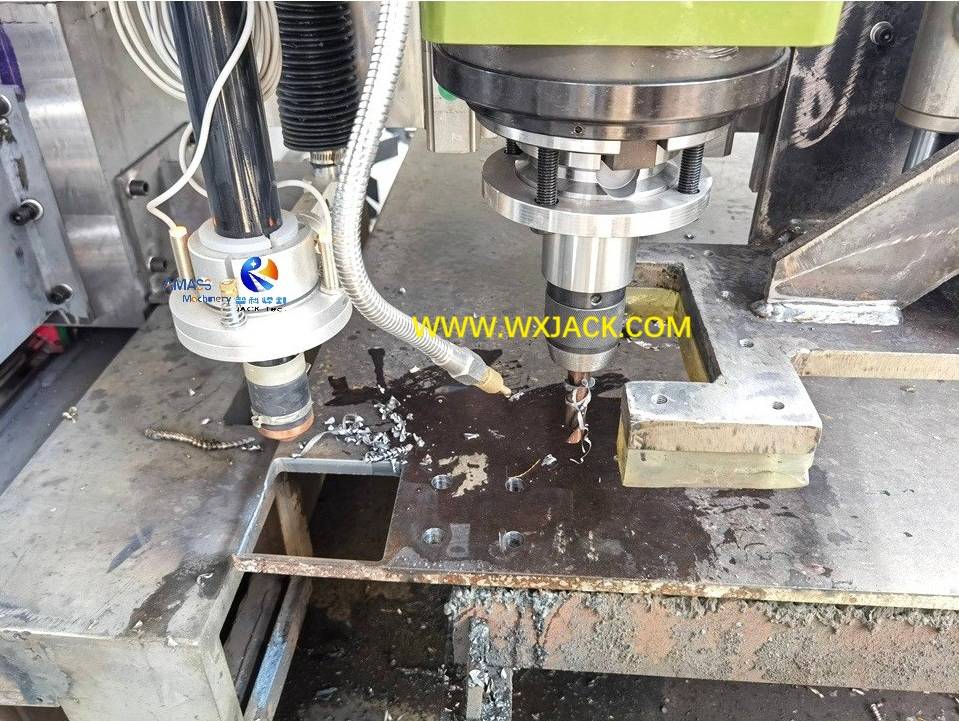

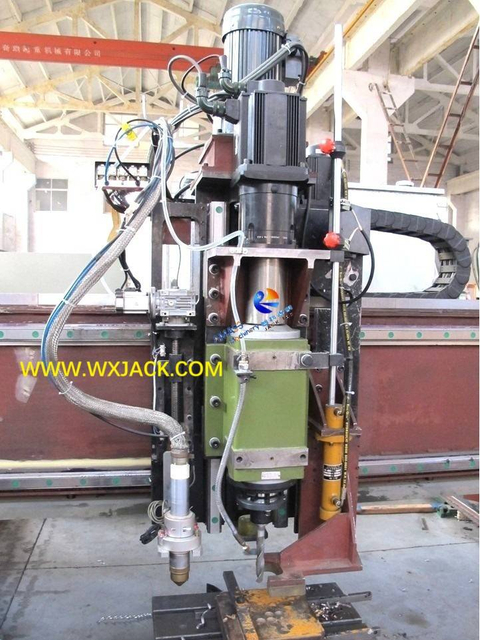

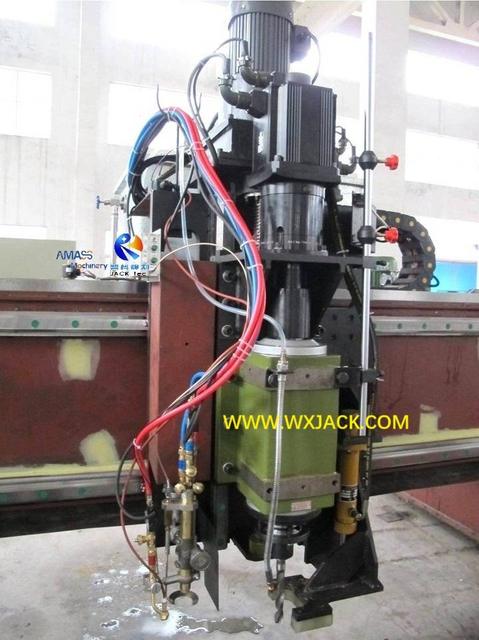

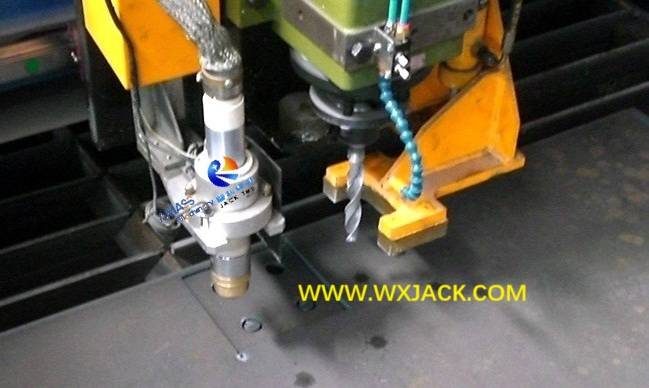

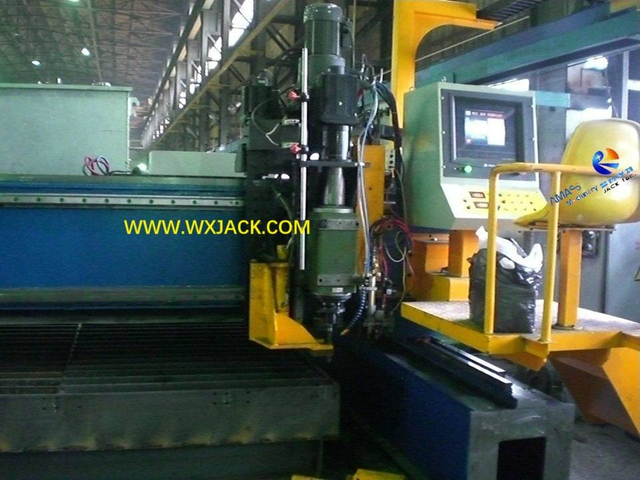

5) Vista vertical de la punta de corte y la punta de perforación ensambladas en el mismo carro de montaje, en la máquina perforadora y cortadora CNC Wuxi JACK: (Figura 2)

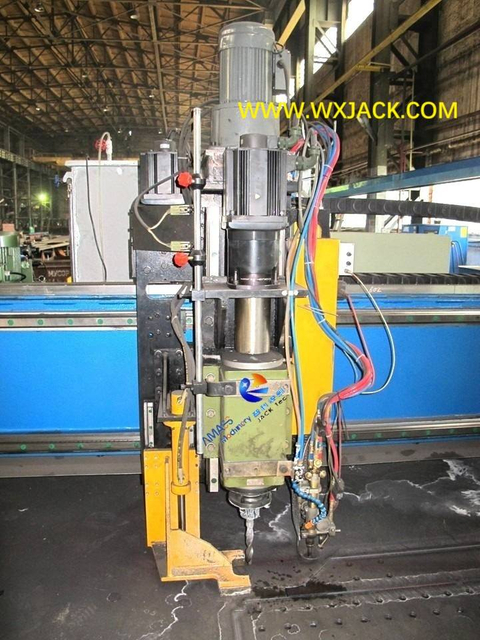

Fig2 Máquina perforadora y cortadora CNC 18

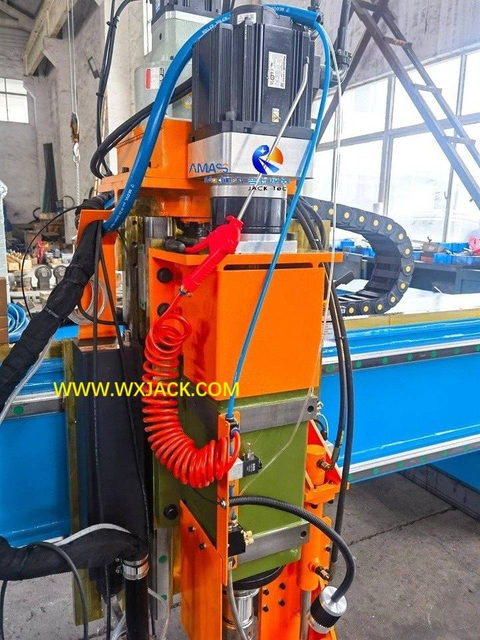

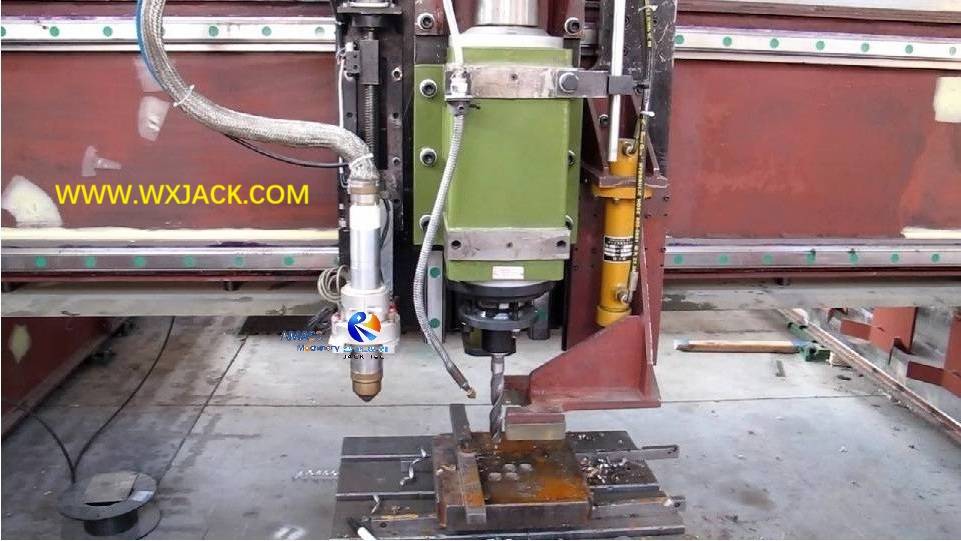

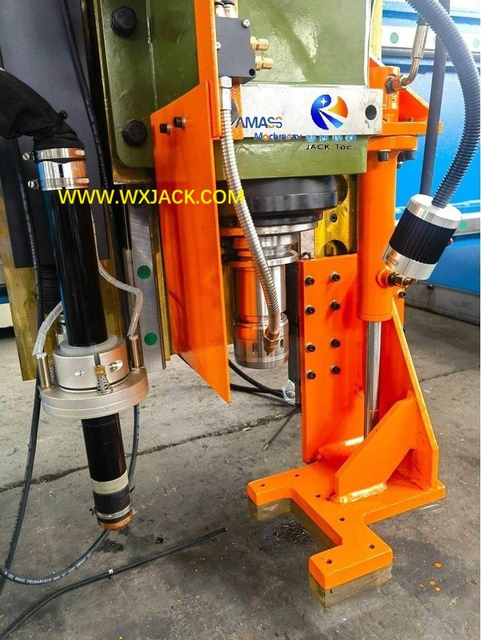

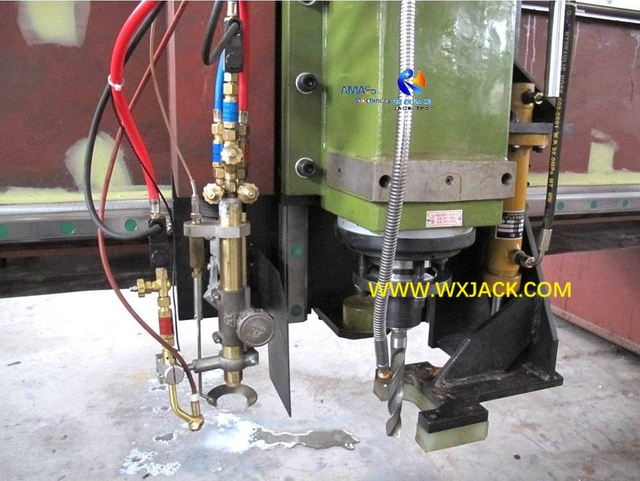

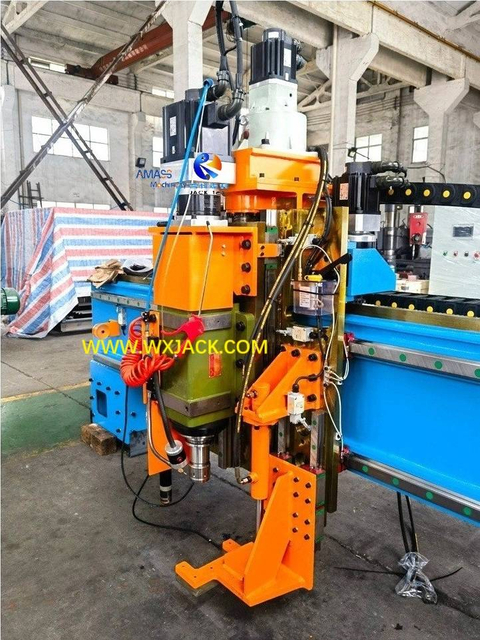

3. Cabezal de perforación y punta de la máquina perforadora y cortadora CNC:

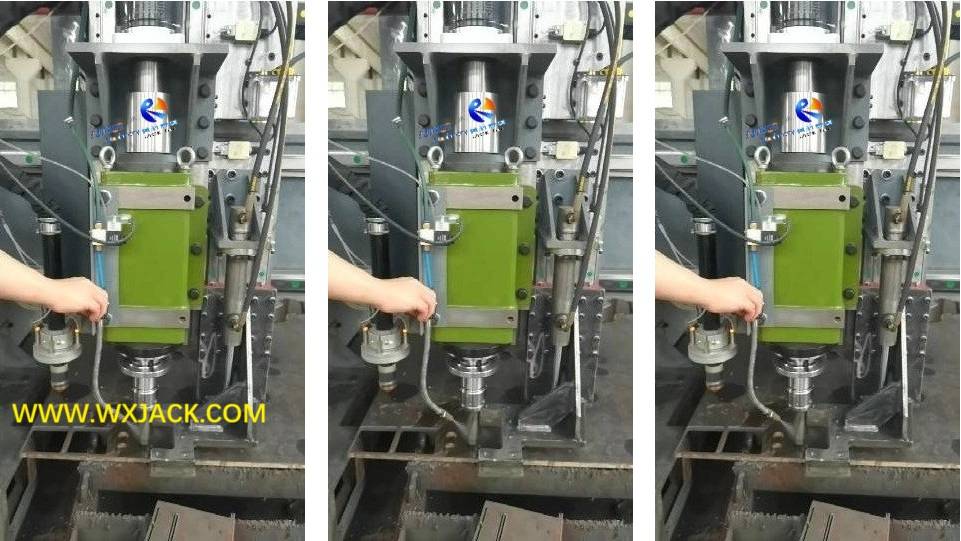

1) Forma de montaje: Demostrado en las 4 fotos anteriores., el elevador de corte y la unidad de perforación utilizan el mismo carro de montaje;

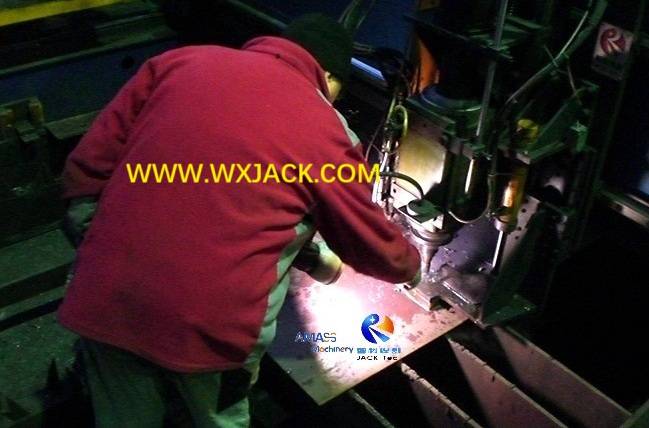

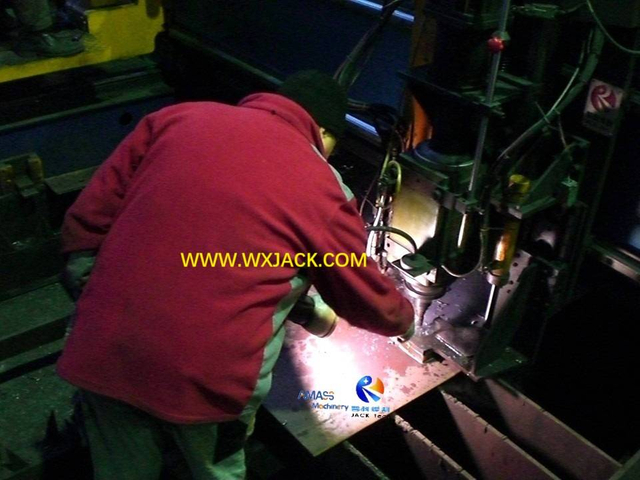

2) Pieza de trabajo segura en la máquina cortadora y perforadora CNC:

a) Cuando la máquina perforadora y cortadora CNC realiza orificios en la placa de la pieza de trabajo, la placa de la pieza de trabajo se sujeta firmemente mediante pies de sujeción accionados por cilindros de aceite hidráulico, protegiendo la punta de perforación contra daños;

b) El círculo de abrazaderas de accionamiento hidráulico de color amarillo, instaladas en la periferia de la mesa de corte, en la máquina cortadora y perforadora CNC Wuxi JACK: (Figura 1)

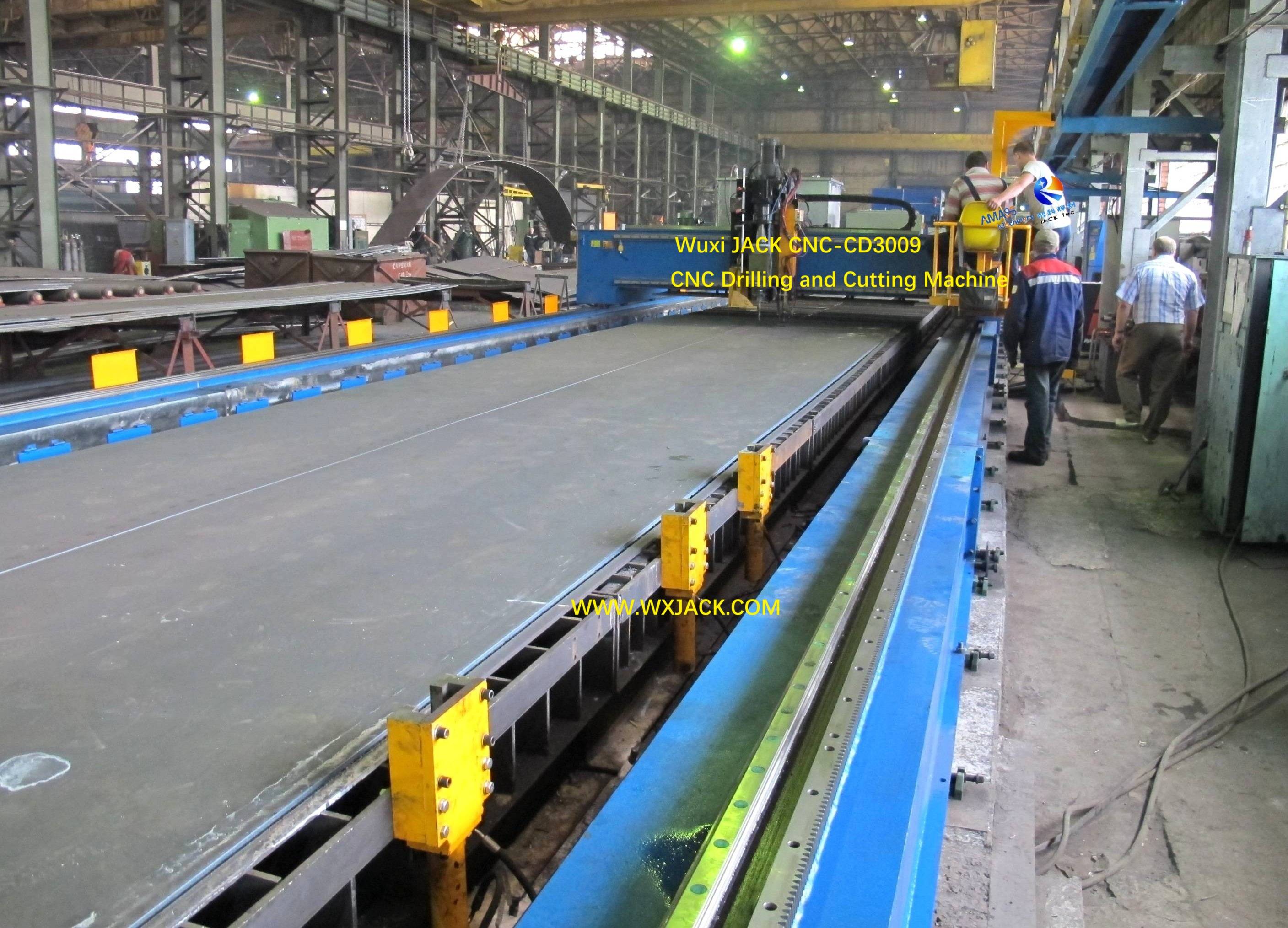

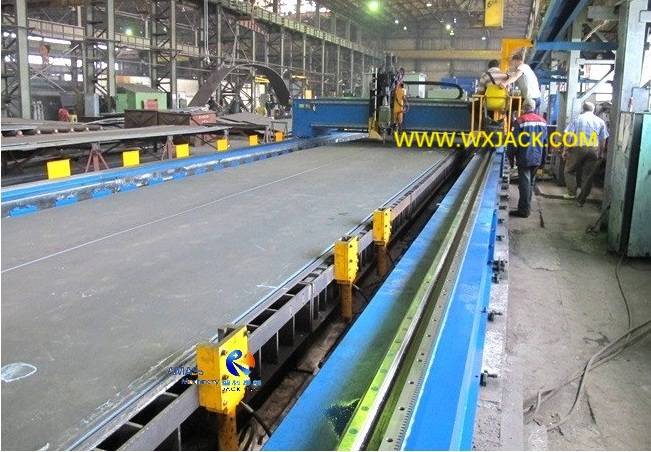

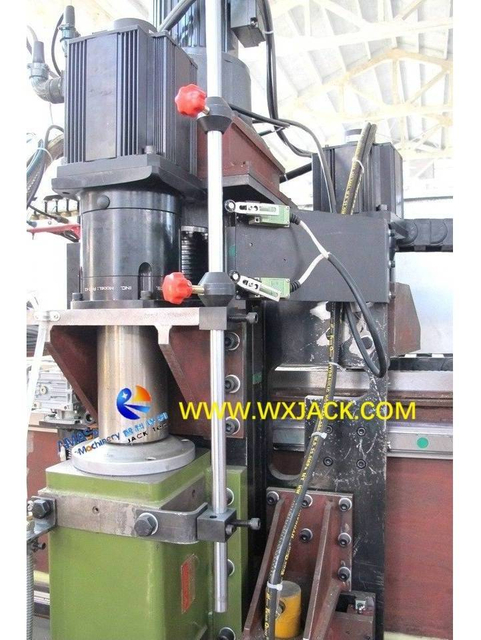

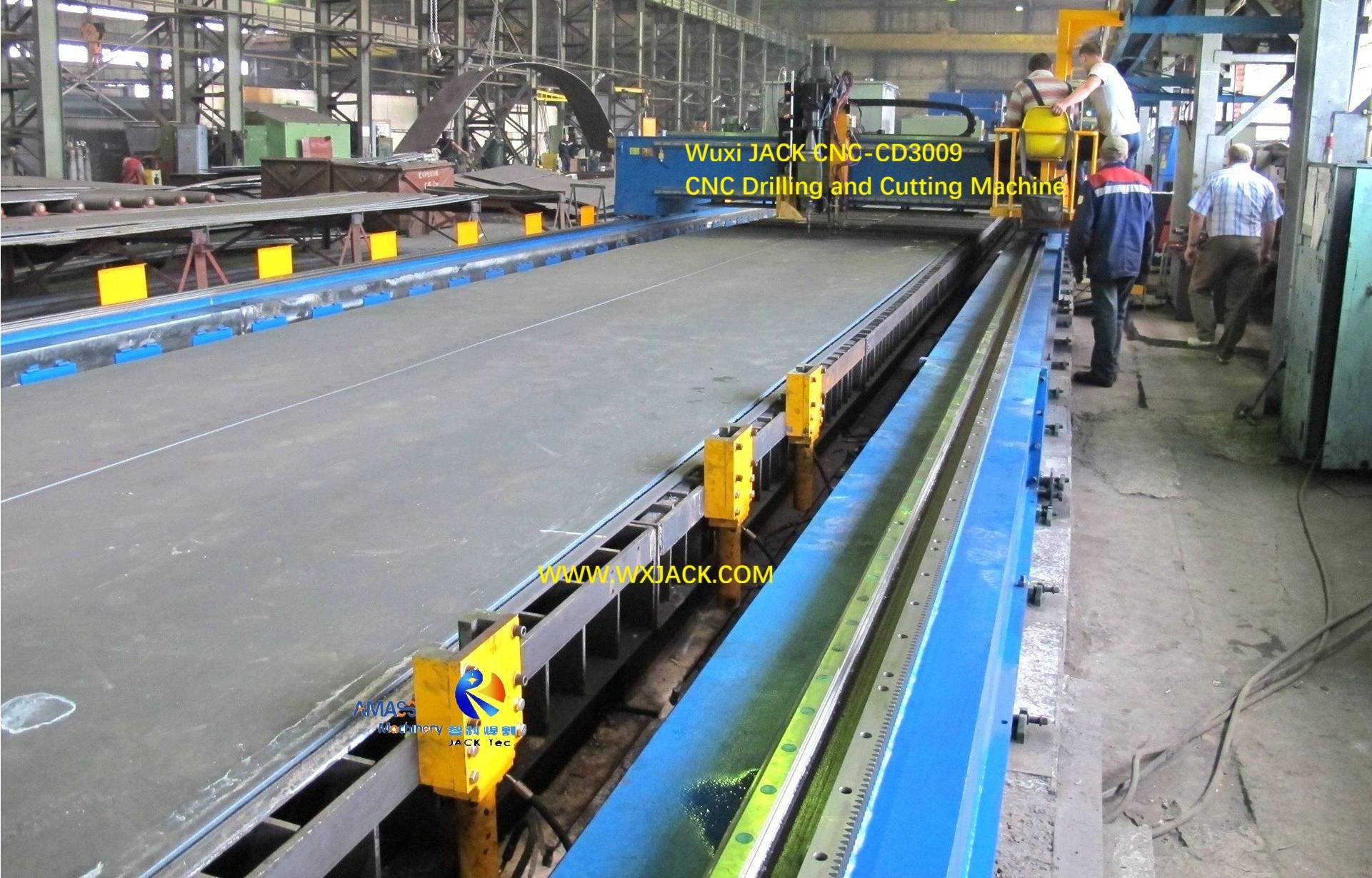

Fig1 Máquina cortadora y taladradora CNC 15 Nueva IMG_4761

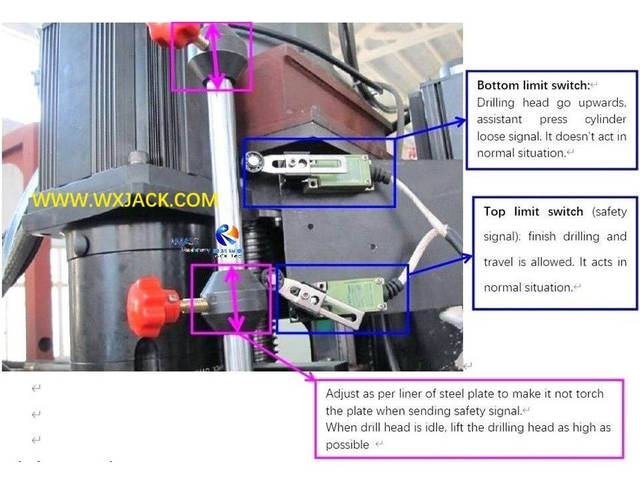

3) El movimiento del cabezal de perforación. es detectado y controlado por el sistema de control CNC de la máquina perforadora y cortadora CNC;
4) El husillo de perforación es NT50, que se puede colocar en el cabezal de perforación y desmontar fácilmente.

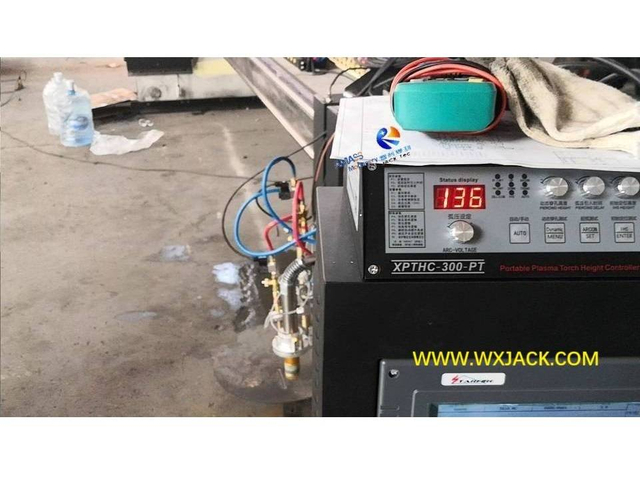

4. Sistema de corte por plasma en la máquina perforadora y cortadora CNC:

1) La máquina cortadora de placas CNC está equipada con un conjunto de sistema de corte por plasma LGK-300HD fabricado en China HUAYUAN;
2) Las unidades de funciones auxiliares incluyen: Un conjunto de sistema de control de alto voltaje de arco, junto con un conjunto de sistema de enfriamiento y tanque de enfriamiento.

3) Características principales de la fuente de alimentación por plasma en la máquina cortadora por plasma CNC:

a) Monitor de costos variables: La fuente de alimentación de plasma tiene una función de monitoreo de vida útil de los consumibles de la antorcha de corte por plasma, lo que ayuda a los clientes a administrar el costo variable de funcionamiento de la máquina cortadora de placas CNC;
b) Protección de la fuente de alimentación de plasma: La fuente de alimentación de plasma tiene funciones de visualización, detección, advertencia y control de presión de gas de corte y flujo de líquido refrigerante en su consola de control;
C) Gestión flexible: El preflujo de gas, el posflujo y el tiempo lento de corriente se pueden configurar por separado, lo que proporciona un funcionamiento flexible en la máquina de corte por plasma CNC;
d) Con protección automática sobre sobrecalentamiento y bajo voltaje cuando ocurre una contingencia en la Máquina de Corte por Plasma CNC;
mi) Fácil mantenimiento de la máquina taladradora y cortadora CNC: Función de visualización de códigos de error; se utiliza un ventilador inteligente para reducir el polvo;
F) Amplia variedad de materiales de piezas de trabajol: La fuente de alimentación de plasma ayuda a que la máquina cortadora de placas CNC sea adecuada para corte manual o automático en láminas de acero al carbono, acero aleado y acero no ferroso, etc.

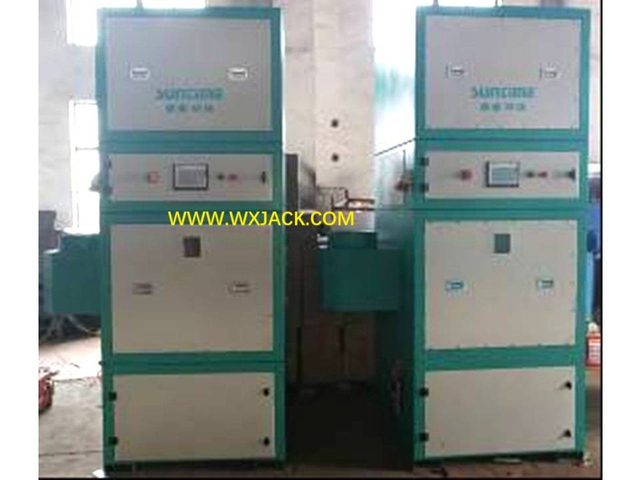

5. Sistema de recolección de polvo de la máquina cortadora y perforadora CNC:

1) Objetivo: Durante el período de trabajo de la máquina cortadora por plasma CNC, el corte por plasma genera una gran cantidad de polvo, que es perjudicial para la salud del personal y el medio ambiente limpio;
2) El sistema de recolección de polvo sirve para purificar el aire y limpiar el lugar de trabajo de la máquina perforadora y cortadora CNC.

Aplicación de la máquina cortadora y perforadora CNC

1. Ámbito aplicable: Como tipo de producto especializado, la máquina perforadora y cortadora CNC se aplica principalmente en la industria de estructuras de acero, la industria de construcción de puentes, la construcción de torres de hierro, etc.;
2. Pasos posteriores: Los orificios perforados y cortados en chapa metálica, en diversos tamaños y formas, que se entregan desde la máquina perforadora y cortadora CNC, se pueden utilizar en el siguiente paso de la construcción, siguiendo la ruta del proceso de fabricación, ensamblaje y pulido final, etc. ;

3. El equipo relacionado con la máquina perforadora y cortadora CNC:

En consecuencia, con la introducción de las máquinas de corte y perforación CNC en las obras de construcción, lo que significa que cuando los clientes seleccionan este producto, los equipos de colaboración que a menudo se organizan con él incluyen:
1) Línea de producción de vigas H serie HB: Para producir vigas H, vigas I o vigas T para soldadura de alta resistencia;

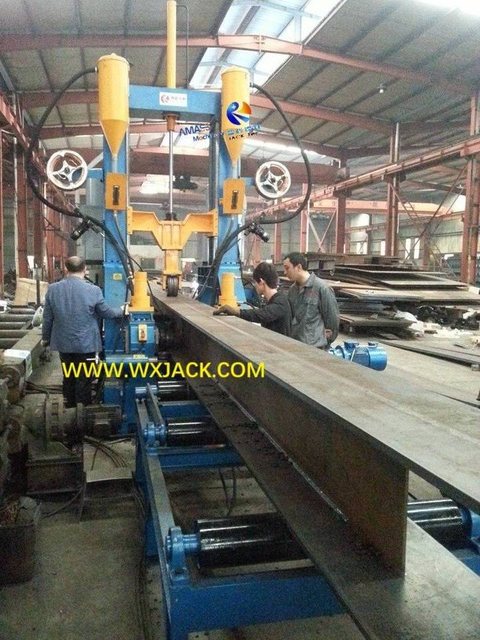

2) Máquina de fabricación de función integral enderezadora de soldadura de ensamblaje de viga H 3 en 1 serie PHJ y ZHJ: Para producir soldadura de viga H, viga I o viga T para trabajos livianos y medianos;
3) Línea de producción de vigas BOX serie BOX: Para producir vigas BOX de soldadura, con dimensiones de sección transversal desde 300 mm x 300 mm hasta 1500 mm x 1500 mm, peso de una sola pieza de hasta 20 toneladas;

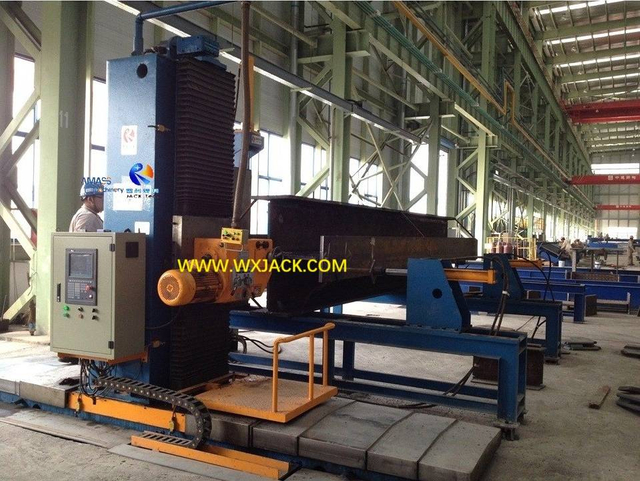

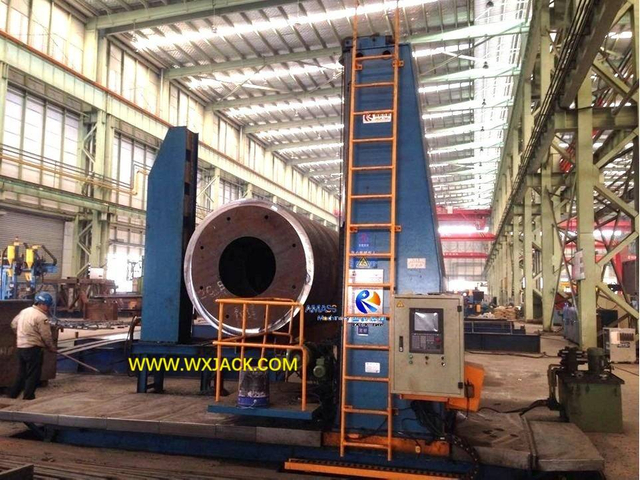

4) Fresadora frontal de extremo de viga de miembro de estructura de soldadura serie DX: Para realizar fresado y pulido de extremos en diversos tipos y dimensiones de miembros estructurales, la mayoría incluye vigas en H, vigas BOX, tuberías y tubos, desde 500 mm de altura hasta 6000 mm de altura.


Estos equipos colaborativos equipados con máquinas cortadoras y perforadoras CNC se muestran en las siguientes fotos:

Preguntas y respuestas sobre la máquina perforadora y cortadora CNC Wuxi JACK

A continuación se muestra una lista de preguntas frecuentes y sus respuestas sobre la máquina perforadora y cortadora CNC de la serie CNC-CD, que pueden ser de interés para los clientes:

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

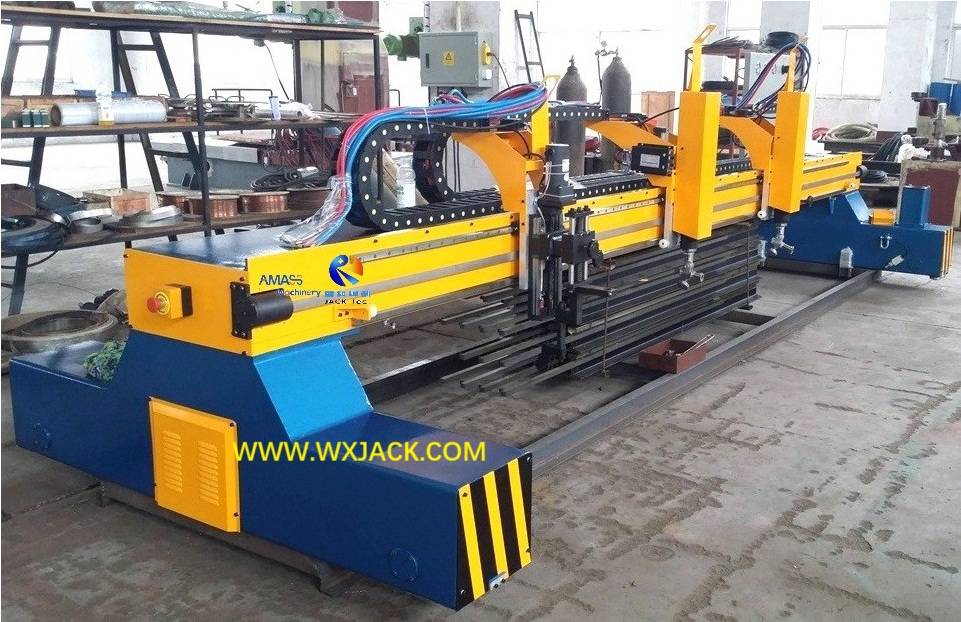

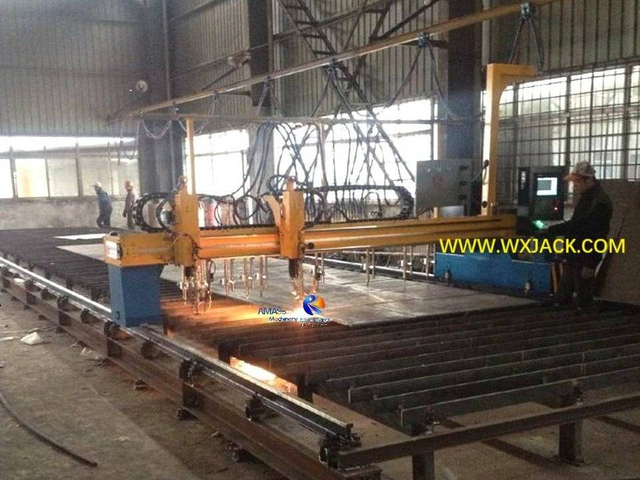

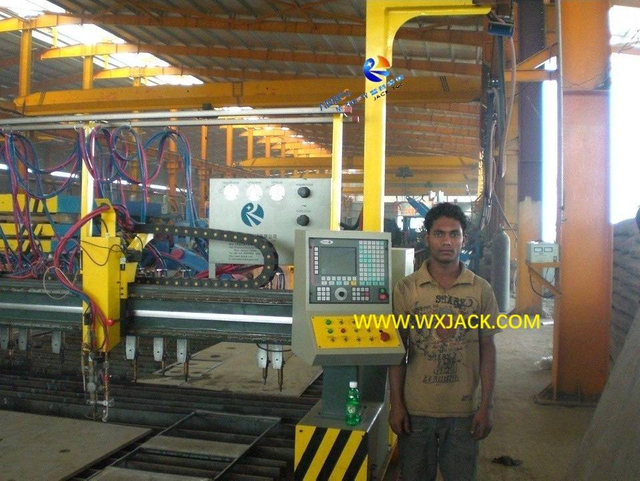

Máquina cortadora por llama TCNC
01

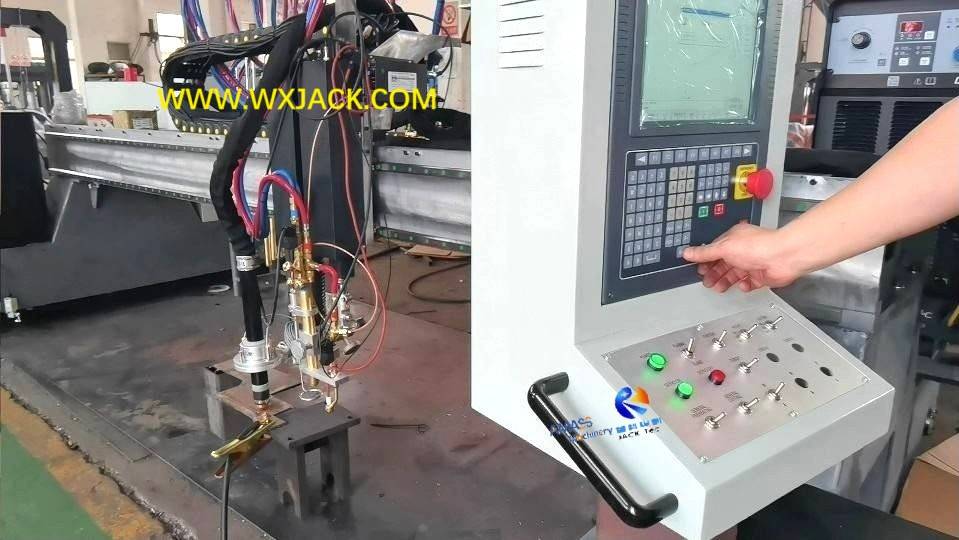

Máquina cortadora de llama por plasma CNC
02

Máquina de corte CNC
03

Otras series de productos que poseemos además de la máquina perforadora y cortadora CNC

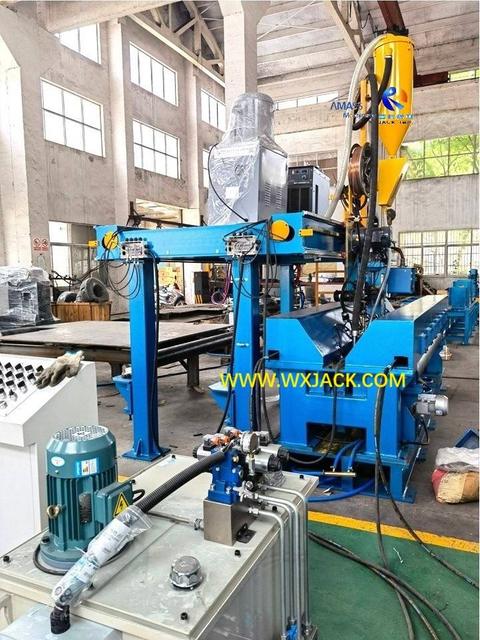

Máquina automática de unión a tope de placas MP20 con corte triple
Máquina automática de unión a tope de placas MP20 con corte triple
1. Aplicación de la máquina soldadora de juntas a tope de placas MP20:
2. Estructura y principio de funcionamiento de la máquina para soldadura a tope de placas serie MP:
3. Parámetros técnicos de la máquina de unión por soldadura a tope de placas MP20:

0
0
Fresadora frontal de viga DX1520 H para estructura de acero
Fresadora frontal de viga DX1520 H para estructura de acero
1. Aplicación de la fresadora frontal de viga DX1520 H:
2. Resúmenes de funciones de la fresadora frontal de vigas DX1520 H para miembros de estructura de acero: Guías lineales precisas en ambas direcciones para garantía de precisión / Control de velocidad de trabajo / Herramienta de trabajo de un potente cabezal de fresado / Operación / Abrazadera de pieza de trabajo
3. Parámetros técnicos de la fresadora frontal de vigas DX1520 H:
0
0
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
Fresadora auxiliar de borde de chapa de chapa hidráulica SXBJ-16 de carga hidráulica
0
0
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
Máquina enderezadora de acero con ángulo longitudinal automático de uso general ASM63
1. ¿Qué puede hacer la máquina enderezadora de acero en ángulo ASM63 por el cliente?
2. ¿Por qué necesita una máquina enderezadora de ángulos?
3. Los puntos positivos de la máquina enderezadora de acero en ángulo de la serie ASM:
4. Vista técnica de la máquina enderezadora de acero en ángulo ASM63:
5. Parámetros técnicos de la máquina enderezadora de acero en ángulo ASM63:
0
0

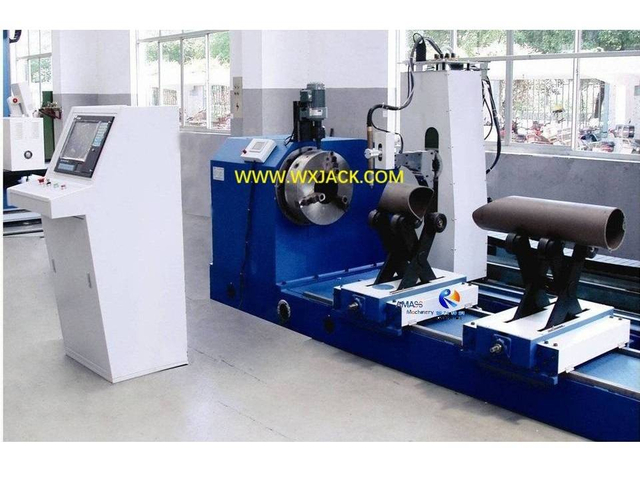

Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
Máquina cortadora de tubos CNC a gran escala por llama y plasma 3000/12 de 7 ejes
Tipo de rodillo de fricción;Para tuberías de gran escala
0
0
Posicionador de soldadura universal de mesa única serie HB con mandril
Posicionador de soldadura universal de mesa única serie HB con mandril
1. Definición y características del posicionador de soldadura universal serie HB:
2. Características técnicas del posicionador de soldadura giratorio universal serie HB:
3. Parámetros técnicos del posicionador de soldadura de mesa giratoria de soldadura simple serie HB:
0
0

Blogs sobre máquinas cortadoras y perforadoras CNC

  • La categoría de máquina cortadora de placas de tiras CNC y cómo seleccionarla

    La categoría de máquina cortadora de placas de tiras CNC y cómo seleccionarla
    1) El uso y amplia aplicación de la máquina cortadora de placas de tiras CNC; 2) Clasificación de la máquina cortadora de placas CNC y resumen sobre el campo de aplicación; 3) Breve introducción a la máquina cortadora de placas por llama CNC; 4) Breve introducción a la máquina cortadora de placas de plasma CNC; 5) Breve introducción sobre la máquina cortadora de placas de plasma con llama CNC, la máquina cortadora de placas en tiras y la máquina cortadora de placas triples. Leer Más
  • Teoría de funcionamiento de la máquina cortadora de placas CNC y su funcionamiento

    Teoría de funcionamiento de la máquina cortadora de placas CNC y su funcionamiento
    ¿Qué es la máquina cortadora de placas CNC? Características técnicas de la máquina cortadora por llama CNC de chapa metálica; Características técnicas de la máquina cortadora por plasma CNC de chapa metálica; Cómo seleccionar el modelo y la configuración adecuados de la máquina cortadora por plasma con llama CNC de chapa metálica; Resumen sobre la máquina cortadora de placas de tiras CNC de chapa metálica Wuxi JACK Leer Más
  • Características técnicas de la máquina cortadora de placas de llama CNC Wuxi JACK

    Características técnicas de la máquina cortadora de placas de llama CNC Wuxi JACK
    Categoría y configuración de la máquina cortadora de placas de llama CNC con combustible de oxígeno: Vistas técnicas y ventajas de la máquina cortadora por llama CNC con combustible de oxígeno: Tecnología de proceso de la máquina cortadora por llama de placa CNC con combustible de oxígeno: Resumen sobre la máquina cortadora de placas CNC con combustible de oxígeno: Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
