Posicionador de soldadura de un solo eje Wuxi JACK,

¡Suministro de la mesa giratoria de soldadura de calidad superior más rentable para los clientes!

Aplicación de mesa de soldadura giratoria horizontal o vertical de un solo eje

1) Función: El posicionador de soldadura de un solo eje proporciona un solo grado de libertad: rotación de 0° ~ 360° de la mesa giratoria de soldadura, ya sea en planos horizontales o verticales. Puede accionarse con motores de CA ordinarios, con capacidad de carga de hasta 100 toneladas; O accionados con servomotores, con capacidad de carga de hasta 30 Ton;
2) Logro Wuxi JACK en mesa de soldadura giratoria: Durante las últimas dos décadas, el equipo de ingeniería de Wuxi JACK ha desarrollado y producido series de estructuras/capacidades de carga/especificaciones de posicionadores de soldadura de un solo eje, para clientes tanto en China como en el extranjero:

Impulsión ordinaria del motor del giro horizontal mesa redonda de la capacidad de cargamento de 30 toneladas

Impulsión horizontal del motor de la serie Y de la revolución mesa redonda de la capacidad de cargamento de 80 toneladas

Impulsión del motor de la serie Y de giro horizontal mesa de soldadura rotatoria de forma cuadrada con capacidad de carga de 100 toneladas

Impulsión horizontal del motor servo de giro mesa giratoria de soldadura de capacidad de carga de 10 toneladas

Impulsión ordinaria del motor del giro horizontal mesa redonda de la capacidad de cargamento de 20 toneladas

Posicionador de soldadura de eje único de revolución vertical con capacidad de carga de 5 toneladas

Mesa giratoria de soldadura con servomotor de giro horizontal con capacidad de carga de 30 toneladas

Impulsión del motor de la serie Y de giro horizontal mesa giratoria de soldadura de forma redonda con capacidad de carga de 40 toneladas

Funciones críticas de la mesa giratoria de soldadura con servoaccionamiento Wuxi JACK:

Garra de 3 mordazas para sujetar piezas de trabajo a una mesa de soldadura giratoria

Accesorio de soldadura ensamblado en una mesa de soldadura giratoria

Cubierta del motor servoaccionador junto a la mesa giratoria de soldadura

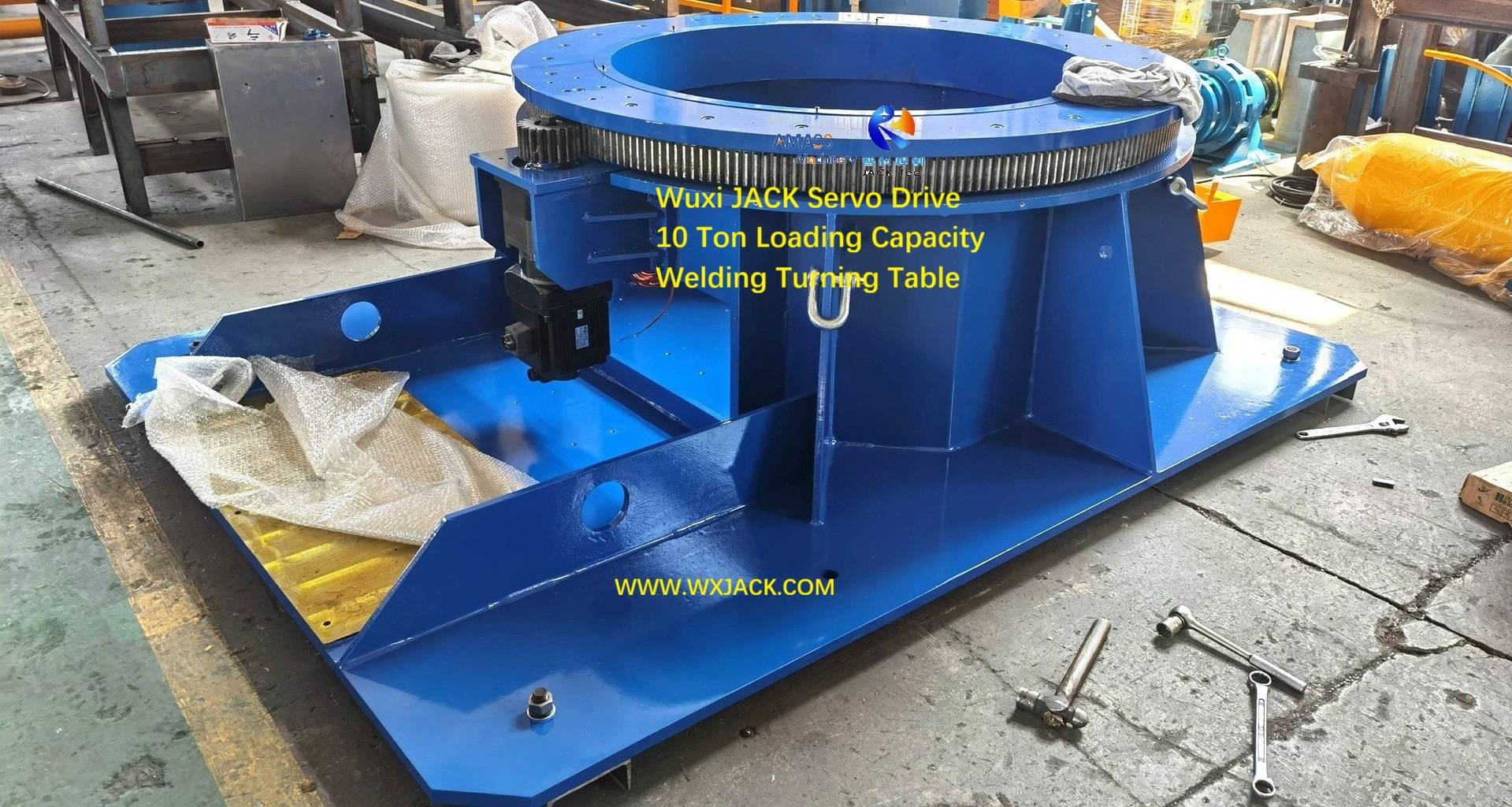

Servomotor del posicionador de soldadura de un solo eje

Wuxi JACK Otra mesa de soldadura giratoria:

Convencional de dos ejes/tres ejes, cabeza y cola, estructura tipo L que se eleva:

Dos ejes 0°~ 360° giran y 0°~ 120° giran

Posicionador de soldadura de estructura tipo L con capacidad de carga de 1 tonelada, mesa giratoria de soldadura elevadora

Posicionador de soldadura de cabeza y cola de 2 ejes Giro y movimiento de 0°~ 360°

Posicionador de soldadura giratorio de tubería PR40 para fabricar en codo de tubería

Vídeos de trabajo del posicionador de soldadura Wuxi JACK de dos, tres ejes y un solo eje

Relacione las páginas de productos en videos e introducción técnica sobre la mesa de soldadura rotativa Wuxi JACK:

1. Posicionador de soldadura;
2. Posicionador de soldadura con giro e inclinación de dos ejes;
3. Posicionador de soldadura móvil, giratorio, giratorio y de tres a cuatro ejes;
4. Posicionador de soldadura de columnas dobles de cabeza y cola;
5. Posicionador de soldadura con servoaccionamiento;
6. Posicionador de soldadura de fabricación especial;
7. Superioridad del posicionador de soldadura Wuxi JACK

Parámetros de muestra de la mesa giratoria de soldadura de revolución horizontal y vertical Wuxi JACK

A continuación se presentan breves especificaciones técnicas del posicionador de soldadura de eje único con giro en plano horizontal y vertical. Una introducción más detallada sobre los productos se encuentra en las secciones inferiores de esta página:

1. Mesa giratoria de soldadura de un solo eje con revolución de plano horizontal:

2. Posicionador de soldadura de eje único con revolución en plano vertical:

Ventajas técnicas competitivas de la mesa de soldadura giratoria Wuxi JACK

Los puntos fuertes de la mesa giratoria para soldadura JACK de Wuxi son los que distinguen nuestros productos de equipos de soldadura de los de otros proveedores en la industria y el mercado, y están incorporados en todos los aspectos de nuestro posicionador de soldadura. Aquí analizamos las unidades suplementarias aplicadas en nuestro posicionador de soldadura de dos, tres o un solo eje.

Unidades de funciones suplementarias sofisticadas en el funcionamiento de la mesa de soldadura giratoria:

¿Cuál es la posición de las unidades suplementarias para cumplir con el funcionamiento de alto estándar de varias mesas giratorias de soldadura??

1. Fijación de la pieza de trabajo en funcionamiento del posicionador de soldadura de eje único y múltiple:

1) Importancia: El posicionador de soldadura tiene la tarea principal de gestionar todas las direcciones en su mesa giratoria de soldadura y sus piezas de trabajo. El funcionamiento estable a largo plazo del posicionador de soldadura necesita la asistencia de sus mecanismos suplementarios, especialmente el dispositivo de soldadura instalado en la parte superior de su mesa de soldadura giratoria y otros tipos de unidades de localización auxiliares. Estas unidades de función suplementarias son indispensables para garantizar el funcionamiento normal del Posicionador de Soldadura Rotativo, haciéndolo funcionar completamente en la fabricación de piezas de trabajo;
2) Fuerza técnica de Wuxi JACK: Nuestro equipo de ingeniería tiene una gran experiencia en el desarrollo y suministro del conjunto completo de posicionadores de soldadura junto con unidades suplementarias, desde varios accesorios de soldadura fijados en la mesa giratoria de soldadura hasta diferentes tipos de equipos de localización de tipo división;

2. Unidad conductora en posicionador de soldadura y mesa de soldadura giratoria:

1) El segundo ejemplo es la unidad conductora necesaria en el circuito eléctrico del posicionador de soldadura giratorio y la mesa giratoria de soldadura, como se puede comprobar en las fotos de arriba: Con este diseño exclusivo e ingenioso del equipo de ingeniería de Wuxi JACK, el rendimiento de la unidad conductora y sus cables no se enredarán durante el giro de la mesa de soldadura giratoria;
2) O, en otras palabras, no hay limitación en la rotación de 0° a 360° de la mesa giratoria de soldadura, lo que puede provocar un impacto negativo en la unidad conductora, garantizando por completo el rendimiento seguro y confiable de la mesa giratoria de soldadura durante el funcionamiento de la Posicionador de soldadura;
3. Para obtener más detalles, consulte la introducción del producto Posicionador de soldadura con servoaccionamiento especial de mesa única.

Función, aplicación y ventajas del posicionador de soldadura de un solo eje

1. Estructura y características de la mesa giratoria de soldadura de un solo eje:

1) Operación Principal: El posicionador de soldadura de un solo eje, como su nombre indica, tiene un grado de libertad en el ajuste de la posición de la pieza de trabajo, en forma de giro de 0°~360° de su mesa de soldadura giratoria y sus piezas de trabajo. Se elimina la inclinación original de 0°~120° como en el caso del posicionador de soldadura de dos o tres ejes;
2) Dos tipos principales: Dependiendo del plano de revolución de su mesa giratoria de soldadura, el posicionador de soldadura de un solo eje tiene dos tipos de estilo de rotación horizontal y vertical, como se muestra en las dos fotos siguientes para comparar:

Dos tipos de mesa de soldadura giratoria de un solo eje Wuxi JACK: giro en plano vertical (Izquierda) y Revolución en plano horizontal (Bien) (Higo 1,2)

Fig1 Posicionador de soldadura de un solo eje 4- IMG_0086

3) Usando Volumen: De los cuales, el posicionador de soldadura de un solo eje giratorio de plano horizontal tiene un rango de aplicación más amplio, en comparación con la mesa de soldadura giratoria de tipo giratorio de plano vertical, que se dedica a la fabricación de piezas de trabajo estructurales de longitud flexible, contorno de sección transversal simple y peso ligero a medio.

2. Piezas de trabajo aplicables que se soldarán en una mesa de soldadura giratoria de un solo eje:

1) La mayoría de las piezas de trabajo que se van a soldar en el posicionador de soldadura de un solo eje son cilindros/barriles de diferentes diámetros, especialmente aquellos en la mesa giratoria de soldadura que gira en el plano horizontal;
2) O piezas estructurales de trabajo con cordones de soldadura distribuidos regularmente en toda su longitud;
3) Productos de alta gama: Trabajando junto con un robot y accionados con servomotores y un controlador, ciertos tipos de miembros estructurales también se pueden aplicar en un posicionador de soldadura de un solo eje de alta precisión y en una mesa de soldadura giratoria.

3. Las ventajas de la mesa de soldadura giratoria de un solo eje y el posicionador de soldadura:

1) Rentable: En comparación con el posicionador de soldadura estándar convencional de dos, tres o cuatro ejes, el posicionador de soldadura de un solo eje con giro en plano vertical y la mesa giratoria de soldadura con giro en plano horizontal tienen 25% menos coste de fabricación y precio de venta. Por lo tanto, bajo la condición de fabricar piezas de trabajo aplicables, estos posicionadores de soldadura de un solo eje 'simples' ofrecen soluciones más rentables y altamente efectivas para el cliente;
2) Manejo, transporte y servicio convenientes: El segundo mérito del posicionador de soldadura de un solo eje y la mesa giratoria de soldadura es su estructura concisa, tamaño compacto, manejo conveniente, fácil operación y mantenimiento;
3) Para revisión gráfica En la página temática 'Superioridad del posicionador de soldadura Wuxi JACK' se ilustra una imagen general y los puntos fuertes de nuestros diversos equipos de posicionamiento de soldadura de calidad superior.

Clasificación en mesa giratoria de soldadura de un solo eje

El posicionador de soldadura de un solo eje se puede dividir en dos grupos principales:

1. Giro en plano horizontal: Arriba a 100 toneladas capacidad de carga
2. Giro en plano vertical: Arriba a 10 toneladas capacidad de carga

De motor o servoaccionamiento ordinario de la serie Y

1. Mesa de soldadura giratoria de eje único con giro de plano horizontal:

1. Estructura concisa de la mesa giratoria de soldadura por revolución en plano horizontal:

1) El foto de la derecha y boceto de diseño denota en su estructura: Una pieza de forma redonda (la condición minoritaria es forma cuadrada) La mesa de soldadura giratoria se ensambla sobre una pieza de base sólida vertical, con el motorreductor de accionamiento y transmisión instalado debajo de la mesa de soldadura;
2) Fundación: Hay una pieza de placa de instalación de mayor tamaño en la parte inferior de la base vertical y está asegurada firmemente al piso del taller. Su área es la base de contacto y cimiento del equipo de soldadura, manteniendo la estabilidad/equilibrio y el funcionamiento estable de todo el conjunto de la Mesa de Soldadura Rotativa;
3) Diseño ingenioso: Para adquirir el tamaño compacto y la estructura simétrica de todo el conjunto del posicionador de soldadura de un solo eje, las unidades de accionamiento y transmisión: el motor y el reductor están ensamblados simétricamente a ambos lados de la base vertical.

2. Clasificación en el posicionador de soldadura de eje único giratorio en plano horizontal:

1) Basado en tipo de motor de accionamiento y controlador de giro, la mesa giratoria de soldadura giratoria horizontal tiene dos tipos de accionamiento por motor de CA ordinario y accionamiento por servomotor;
2) El capacidad de carga de accionamiento de motor de CA ordinario El equipo de soldadura puede ser de hasta 50 toneladas a 100 toneladas;
3) El capacidad de carga de servomotor El equipo de soldadura tiene el máximo. tonelaje de 30 toneladas, de las cuales las especificaciones comunes vistas son 3 toneladas a 5 toneladas;
4) Sistema de soldadura: La mesa giratoria de soldadura con servoaccionamiento generalmente funciona con una estación de trabajo de robot u otra caja de control sofisticada, como una computadora portátil/monitor/vídeo, etc. La velocidad lineal de rotación correspondiente es obviamente más amplia que la del control del inversor de CA en un motor de CA común y corriente. Posicionador de soldadura de eje: generalmente las 20 a 30 veces El alcance del cambio de velocidad está disponible.

3. Parámetros técnicos de la mesa de soldadura giratoria de plano horizontal:

La siguiente tabla de parámetros es una breve especificación de los modelos más comunes:

Grado de libertad	Giro de 0°~360° de la mesa giratoria de soldadura en el plano horizontal
Velocidad de rotación lineal del Mesa giratoria de soldadura y piezas de trabajo	0,2 ~ 2 rpm para motor normal conducir; Hecho a medida para servo conducir
Máx. Capacidad de carga de Mesa de soldadura giratoria y piezas de trabajo	2, 3, 5, 10, 50, 100 toneladas para accionamiento de motor de CA ordinario Hasta 10 toneladas para servoaccionamiento

1 Posicionador de soldadura de un solo eje 1

2 Mesa giratoria de soldadura de un solo eje 5

2. Posicionador de soldadura de eje único con revolución en plano vertical:

1. Estructura general de la mesa giratoria de soldadura giratoria vertical:

1) Breve: En cuanto a su apariencia, el marco mecánico de la mesa de soldadura giratoria de un solo eje giratorio en el plano vertical es similar a un conjunto de posicionador de soldadura de estructura tipo L: su columna cuadrada vertical sirve como tronco del cuerpo principal mecánico y 2 piezas de ' largas que se extienden pies' como base de instalación a tierra en el piso del taller;
2) La diferencia es, No hay brazo en L en este posicionador de soldadura de eje único montado. En cambio, la mesa giratoria para soldadura se ensambla directamente sobre la columna cuadrada, en la dirección del plano vertical;
3) Especificación de control crítico: El equilibrio y la estabilidad de la mesa giratoria de soldadura y la pieza de trabajo son muy importantes en este posicionador de soldadura de un solo eje giratorio en plano vertical. Como puedes comprobar desde la foto de la izquierda, Además de las 2 piezas de pies largos mencionadas anteriormente, el gabinete de control eléctrico del posicionador de soldadura de un solo eje está integrado en la cavidad mecánica del cuerpo rectangular del equipo de soldadura, lo que mejora y aumenta la estabilidad de la ubicación de su centro de gravedad y, por lo tanto, el funcionamiento estable y persistente de la operación de soldadura. .

2. Piezas de trabajo aplicables de la mesa de soldadura giratoria de plano vertical:

1) Las piezas de trabajo procesadas en esta estructura del equipo de soldadura deben tener una figura 'robusta' o 'rechoncha', en lugar de una figura 'delgada';
2) Las costuras de soldadura de estas piezas de trabajo deben ser regulares y tener una distribución 'simple', porque el equipo de soldadura tiene sólo un grado de libertad;
3) Es decir, la longitud de la pieza de trabajo debe ser corta en comparación con el tamaño de su sección transversal. Esto se considera fuera de funcionamiento estable de la mesa giratoria de soldadura con rotación en el plano vertical.

3. Parámetros técnicos del posicionador de soldadura de eje único con revolución en plano vertical:

La siguiente tabla de parámetros es una breve especificación de los modelos más comunes:

Grado de libertad	Giro de 0°~360° de la mesa de soldadura giratoria en un plano vertical
Velocidad de rotación lineal del Mesa giratoria de soldadura y piezas de trabajo	0,2 ~ 2 rpm para motor normal conducir
Máx. Capacidad de carga de Mesa de soldadura rotativa	2, 3, 5, 10 toneladas
Longitud recomendada de Pieza de trabajo	No hasta 2 ~ 3

La aplicación y el equipo relacionado de la mesa de soldadura giratoria de un solo eje

1. Dónde se utiliza: Estos posicionadores de soldadura de un solo eje simplificados se utilizan básicamente para fabricar piezas de trabajo de contorno regular con distribución 'simple' en cordones de soldadura, como piezas cilíndricas. Estas piezas de trabajo se ven a menudo en industrias de oleoductos, petróleo y gas, recipientes a presión, aviación, instrumentos de medición, etc.;
2. Equipo relacionado: Los equipos de soldadura acoplados son: manipulador de soldadura (columna y pluma), rotador de soldadura (cama de rodillos giratorios) y máquina de soldadura especial, etc.;
3. Unidad de Función: La celda de trabajo necesaria y requerida en el posicionador de soldadura de un solo eje y la mesa giratoria de soldadura plana es un dispositivo de soldadura de diferente diseño, para asegurar de manera firme y confiable las piezas de trabajo en su mesa de soldadura giratoria;
4. Después de soldar, estas piezas de trabajo a veces se envían a la fresadora frontal de viga para mecanizar y pulir la superficie.
