Para comenzar esta sección del producto de la cama de rodillo de soldadura ajustable de alta precisión de los tornillos de plomo, consulte a continuación dos imágenes de su rodillo de giro de soldadura de conducción tomada desde diferentes ángulos visuales:

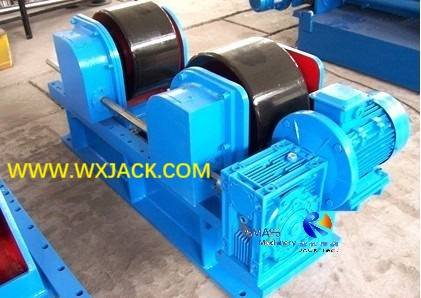

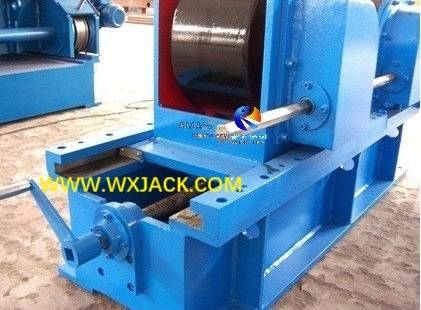

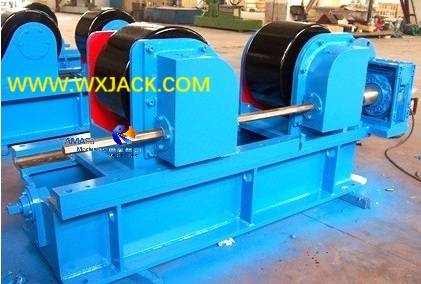

Vista cercana sobre Wuxi Jack Special Diseño Especial Estructura de control del hexágono de alta precisión: ( Fig.1,2 )
De las dos imágenes de arriba del rotador de soldadura especializado, podemos encontrar a primera vista, que:
1) Solo hay un conjunto de reductores de motores , en la sección de conducción de lecho de rodillo de soldadura de este producto, en lugar de dos conjuntos como en el caso del diseño convencional HGK Tipo ajustable, como introdujimos en la sección del producto anterior;
2) La conexión de las dos piezas de los carruajes de rollo de giro es con una pieza de una barra de 6 borde (marcada en el marco cuadrado rojo en las imágenes de arriba);
3) Se utiliza una barra de mango (marcada en el marco cuadrado amarillo en las imágenes de arriba) para reemplazar la rueda de mano para girar el tornillo de plomo, en la estructura de ' HGK estándar ajustable de soldadura ajustable rollo de tornillo de plomo '.
Desde aquí, exploremos en especialidades con esta serie de sastre de alta precisión:

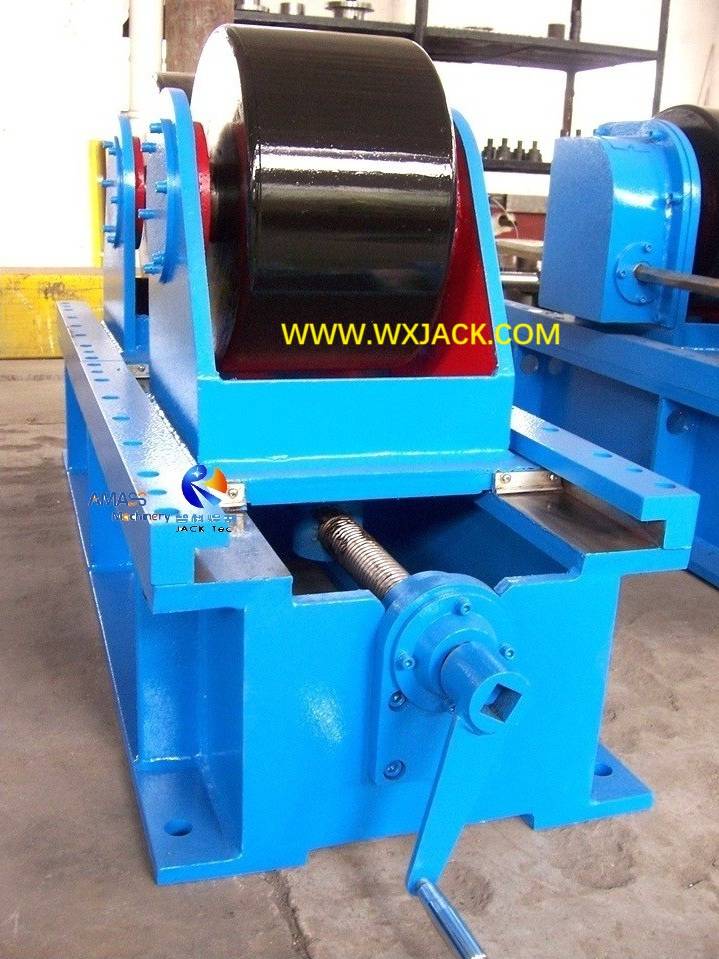

1) La varilla de seis borde en el rollo especializado de soldadura de alta precisión HGK de alta precisión: ( Fig.3 )
a) La varilla de seis borde de este lecho de rodillo de soldadura profesional sirve como conexión entre las 2 piezas de carros de rollito de soldadura, no solo físicos, sino también transmisión de potencia para el funcionamiento;
b) A este respecto, garantiza el funcionamiento sincrónico perfecto de los 2 conjuntos de cama de soldadura de la sección de conducción . Comparativamente, el diseño de 2 reductores de motor como en el caso del rotador de soldadura ajustable HGK estándar por tornillo de plomo, que a veces trae una ligera desviación de la fase de la tirada de tensión de soldadura 2, y a su vez causa problemas como el deslizamiento, etc.
c) Además, la forma de la sección transversal de la varilla de 6 borde hace que la varilla no solo pueda girar (para la transmisión de potencia del lecho del rodillo de soldadura), sino también se desliza (para soldar el movimiento del transporte de balanceo). Un diseño simple hace que el trabajo multifuncional se cumpla en los modelos HGK de soldadura de rotador;
d) Esta pieza crítica de la varilla de 6 borde está hecha de acero de aleación o acero inoxidable, que es duradero en uso;
O, el control en la distancia central de los dos rollo de giro de soldadura en este producto, está en forma de: un carro fijo, otro móvil . Esto también es diferente del diseño estándar de HGK ajustable de soldadura ajustable de rollo de tornillo de plomo, como lo introdujimos en la sección anterior del producto;
a) En teórico, todo el tonelaje de la cama de rodillo de soldadura ajustable de la serie HGK se puede diseñar y producir en tal tipo de tipo de barra hexagonal de alta precisión de varilla;
b) Por otro lado, debido a su requisito estricto sobre la precisión de rotación del rollo de giro de soldadura, este tipo de diseño se ve con mayor frecuencia en los modelos de servicio de luz, para procesarse en la pieza de trabajo (piezas cilíndricas) con un diámetro de menos de 1,000 mm ~ 1,500 mm;
a) Hay otro tipo de rotador de soldadura de modelos HGK a medida, que sirve en una tarea de aplicación diferente para el cliente. Para obtener detalles, verifique la sección de productos de ' HGK Professional Tailor hecho a la punta de plomo ajustable ';
b) Hay un producto de alta precisión de contraparte en el lecho de rodillos de soldadura de tipo de soldadura de ajuste de pernos de la serie HLK. Para obtener detalles, verifique la sección del producto de ' HLK Anti-Drifting y Viajando rotador de soldadura ajustable por Bolt '.
Rotador de soldadura ajustable HGK de alta precisión por tornillo de plomo | |||||
Modelo | HGK2 | HGK5 | HGK10 | ||
Max. Cargando (tonelada) | 2 | 5 | 10 | ||
Pieza de trabajo (mm) | D | Ø250 ~ 1800 | Ø 250 ~ 2300 | Ø 320 ~ 2800 | |
Diámetro y ancho del rodillo (mm) | Roller PU | D1 | 200 | 250 | 300 |
W1 | 80 | 100 | 120 | ||
Rodillo metálico | D2 | 190 | 240 | 290 | |
W2 | 16 | 20 | 38 | ||
Velocidad giratoria lineal (mm/ min.) | 100 ~ 1000 | ||||
Potencia del motor (kw) | 2 × 0.18 | 2 × 0.37 | 2 × 0.55 | ||
Distancia del rodillo (mm) | A | 300 ~ 950 | 400 ~ 1300 | 480 ~ 1400 |
